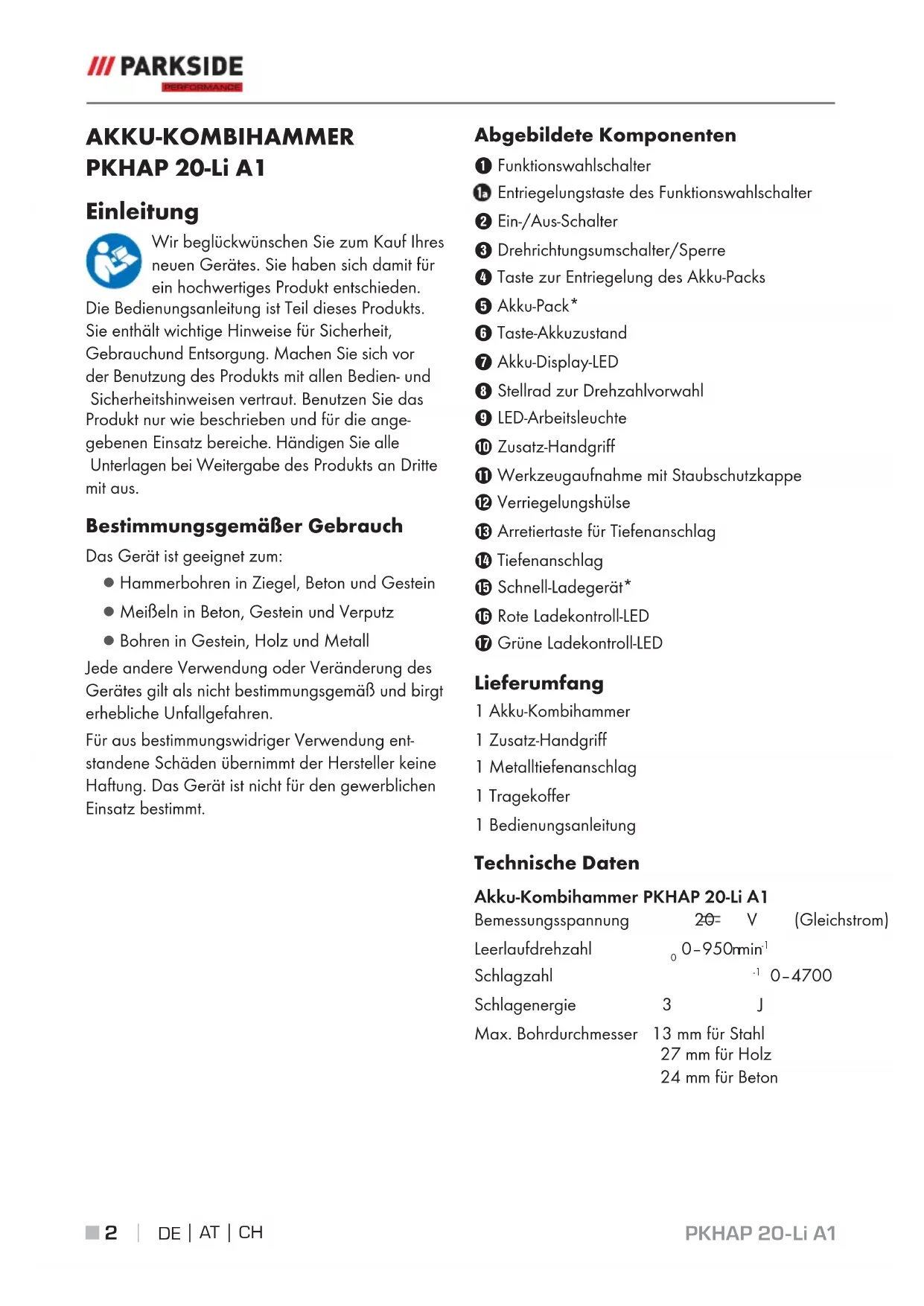

AKKU-KOMBIHAMMER PKHAP 20-Li A1 Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die ange- gebenen Einsatz bereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäßer Gebrauch Das Gerät ist geeignet zum: ▯ Hammerbohren in Ziegel, Beton und Gestein ▯ Meißeln in Beton, Gestein und Verputz ▯ Bohren in Gestein, Holz und Metall Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung ent- standene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt. Abgebildete Komponenten Funktionswahlschalter Entriegelungstaste des Funktionswahlschalter Ein-/Aus-Schalter Drehrichtungsumschalter/Sperre Taste zur Entriegelung des Akku-Packs Akku-Pack* Taste-Akkuzustand Akku-Display-LED Stellrad zur Drehzahlvorwahl LED-Arbeitsleuchte Zusatz-Handgriff - Werkzeugaufnahme mit Staubschutzkappe 3 Verriegelungshülse ! Arretiertaste für Tiefenanschlag . Tiefenanschlag 0 Schnell-Ladegerät* 6 Rote Ladekontroll-LED 1 Grüne Ladekontroll-LED Lieferumfang 1 Akku-Kombihammer 1 Zusatz-Handgriff 1 Metalltiefenanschlag 1 Tragekoffer 1 Bedienungsanleitung Technische Daten Akku-Kombihammer PKHAP 20-Li A1 Bemessungsspannung 20 V (Gleichstrom) Leerlaufdrehzahl n

Schlagzahl 0–4700 min

Schlagenergie 3 J Max. Bohrdurchmesser 13 mm für Stahl 27 mm für Holz 24 mm für Beton IB_337406_PKHAP20LiA1_LB8.indb 2 10.08.20 15:35PKHAP 20-Li A1

 3 ■ Akku PAP 20 A3* Typ LITHIUM-IONEN Bemessungsspannung 20 V (Gleichstrom) Kapazität 4 Ah (80Wh) Zellen 10 Akku-Schnellladegerät PLG 20 A3* EINGANG/Input Bemessungsspannung 230–240 V ∼, 50 Hz (Wechselstrom) Bemessungsaufnahme 120 W Sicherung (innen) 3,15 A T3.15A AUSGANG/Output Bemessungsspannung 21,5 V (Gleichstrom) Bemessungsstrom 4,5 A Ladedauer ca. 60 min Schutzklasse II / (Doppelisolierung)

• AKKU UND LADEGERÄT SIND NICHT IM LIEFER- UMFANG ENTHALTEN ACHTUNG! Heiße Oberfläche. Es besteht Verbrennungsgefahr. Geräuschemissionswert Messwert für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elekt- rowerkzeugs beträgt typischerweise: Bohrhämmern Schalldruckpegel L

= 93,6 dB (A) Unsicherheit K = 3 dB Schallleistungspegel L

= 104 dB(A) Unsicherheit K = 3 dB Schwingungsgesamtwert Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Bohrhämmern (Hauptgriff) a h, AG = 5,677 m/s

WARNUNG! ► Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemes- sen worden und kann für den Gerätever- gleich verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Ausset- zung verwendet werden. Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. HINWEIS ► Versuchen Sie, die Belastung durch Vibratio- nen so gering wie möglich zu halten. Beispiel- hafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werk- zeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! ► Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akku- betriebene Elektrowerkzeuge (ohne Netzkabel). IB_337406_PKHAP20LiA1_LB8.indb 3 10.08.20 15:35PKHAP 20-Li A1 ■ 4

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemein- sam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Frei- en arbeiten, verwenden Sie nur Verlänge- rungskabel, die auch für den Außenbereich zugelassen sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk- zeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elekt- rowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät bereits eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch kön- nen Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. IB_337406_PKHAP20LiA1_LB8.indb 4 10.08.20 15:35PKHAP 20-Li A1

 5 ■ g) Wenn Staubabsaug- und -auffangeinrichtun- gen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4. Verwendung und Behandlung des

Elektrowerkzeugs a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elekt- rowerkzeug. Mit dem passenden Elektrowerk- zeug arbeiten Sie besser und sicherer im ange- gebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörtei- le wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsich- tigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektro- werkzeuge sind gefährlich, wenn sie von uner- fahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwand- frei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträch- tigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Verwendung und Behandlung des

Akkuwerkzeugs a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Ge- brauch von anderen Akkus kann zu Verletzun- gen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegen- ständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kon- takt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. e) Benutzen Sie keinen beschädigten oder ver- änderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen. f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Tempe raturen über 130 °C (265°F) können eine Explosion hervorrufen. IB_337406_PKHAP20LiA1_LB8.indb 5 10.08.20 15:35PKHAP 20-Li A1 ■ 6

g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerk- zeug niemals außerhalb des in der Betriebs- anleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen. VORSICHT! EXPLOSIONSGEFAHR! Laden Sie nicht aufladbare Batterien niemals auf. Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonnen- einstrahlung, Feuer, Wasser und Feuchtigkeit. Es Besteht Explosionsgefahr.

a) Lassen Sie Ihr Elektrowerkzeug nur von quali- fiziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. b) Warten Sie niemals beschädigte Akkus. Sämt- liche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienst- steIlen erfolgen. Gerätespezifische Sicherheitshinweise für Bohrhämmer ■ Tragen Sie Gehörschutz. Die Ein- wirkung von Lärm kann Gehör verlust bewirken. ■ Benutzen Sie mit dem Gerät gelieferten Zusatzhandgriff. Der Verlust der Kontrolle kann zu Verletzungen führen. ■ Halten Sie das Gerät an den isolierten Griff- flächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Strom- leitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräte teile unter Spannung setzen und zu einem elektrischen Schlag führen.

Tragen Sie eine Staubschutzmaske. WARNUNG! GIFTIGE STÄUBE! ► Das Bearbeiten von schädlichen/giftigen Stäuben stellt eine Gesundheitsgefährdung für die Bedienperson oder in der Nähe befindliche Personen dar. ■ ACHTUNG LEITUNGEN! GEFAHR! Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie mit dem Elektrowerkzeug arbeiten. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren bzw. diese aufschlitzen. Originalzubehör/-zusatzgeräte ■ Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist. Sicherheitshinweise für Ladegeräte ■ Dieses Gerät kann von Kindern ab 8Jahren und darüber sowie von Personen mit verringerten physi- schen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfah- rung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüg- lich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Das Ladegerät ist nur für den Betrieb im Innenbereich geeignet. IB_337406_PKHAP20LiA1_LB8.indb 6 10.08.20 15:35PKHAP 20-Li A1

 7 ■ WARNUNG! ■ Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Vor der Inbetriebnahme Akku-Pack laden (siehe Abb. A) VORSICHT! ► Ziehen Sie immer den Netzstecker, bevor Sie den Akku-Pack aus dem Ladegerät nehmen bzw. einsetzen. ■ Laden Sie den Akku-Pack nie, wenn die Umgebungstemperatur unterhalb 10°C oder oberhalb 40°C liegt. ♦ Stecken Sie den Akku-Pack in das Schnell- Ladegerät0 (siehe Abb. A). ♦ Stecken Sie den Netzstecker in die Steckdose. Die Kontroll-LED6 leuchtet rot und zeigt den Ladevorgang an. ♦ Die grüne Kontroll-LED1 signalisiert Ihnen, dass der Ladevorgang abgeschlossen und der Akku-Pack einsatzbereit ist. ♦ Schieben Sie den Akku-Pack in das Gerät ein. Akku-Pack ins Gerät einsetzen/entnehmen Akku-Pack einsetzen ♦ Bringen Sie den Drehrichtungsumschalter in Mittelstellung (Sperre). Lassen Sie den Akku-Pack in den Griff ein- rasten. Akku-Pack entnehmen ♦ Drücken Sie die Taste zur Entriegelung und entnehmen Sie den Akku-Pack. Akkuzustand prüfen ♦ Drücken Sie zum Prüfen des Akkuzustands die Taste-Akkuzustand. Der Zustand bzw. die Restleistung wird in der Akku-Display-LED wie folgt angezeigt: GRÜN/ROT/ORANGE = maximale Ladung/ Leistung ROT/ORANGE = mittlere Ladung/Leistung ROT = schwache Ladung – Akku aufladen Inbetriebnahme Zusatz-Handgriff HINWEIS ► Aus Sicherheitsgründen dürfen Sie dieses Gerät nur mit montiertem Zusatz-Handgriff verwenden. ♦ Lösen Sie den Zusatz-Handgriff durch Drehen im Uhrzeigersinn (siehe Ausklappseite). ♦ Drehen Sie den Zusatz-Handgriff in die gewünschte Position. ♦ Ziehen Sie den Zusatz-Handgriff durch Drehen gegen den Uhrzeigersinn in der neuen Position wieder fest. Tiefenanschlag ♦ Drücken Sie die Arretiertaste für den Tiefen- anschlag! und halten Sie sie gedrückt. ♦ Setzen Sie den Tiefenanschlag. in den Zusatz-Handgriff ein. ♦ Achten Sie darauf, dass die Zahnung des Tiefenanschlags. nach unten zeigt. ♦ Ziehen Sie den Tiefenanschlag. so weit heraus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe entspricht. ♦ Lassen Sie die Arretiertaste für den Tiefen- anschlag! los, um den Tiefenschlag zu arretieren. IB_337406_PKHAP20LiA1_LB8.indb 7 10.08.20 15:35PKHAP 20-Li A1 ■ 8

Werkzeug/Bohrfutter ♦ Setzen Sie das Werkzeug drehend in die Werkzeugaufnahme- ein, bis es selbsttätig verriegelt wird. ♦ Überprüfen Sie durch Ziehen des Werkzeugs die einwandfreie Verriegelung. Das Werkzeug hat systembedingt ein radiales Spiel. Werkzeug entnehmen ♦ Ziehen Sie die Verriegelungshülse3 nach hinten und entnehmen Sie das Werkzeug. Bedienung Betriebsart wählen WARNUNG! ► Betätigen Sie den Funktionswahlschalter erst, wenn das Gerät zum völligen Stillstand gekommen ist. Ein Umschalten der Funktion bei sich drehendem Werkzeug kann das Gerät beschädigen. Funktionswahlschalter ♦ Drücken und halten Sie die Entriegelungstaste

des Funktionswahlschalters. Drehen Sie den Funktionswahlschalter so, dass die gewünsch- te Funktion an der Pfeil-Markierung einrastet: Funktion Symbol Bohren Hammerbohren Meißelposition-Verstellung Meißeln Meißelposition verstellen Sie können mit dieser Funktion das Werkzeug für den Meißelvorgang in die erforderliche Position drehen. ♦ Drehen Sie den Funktionswahlschalter in die Position

♦ Drehen Sie das Werkzeug in der Werkzeug- aufnahme- in die erforderliche Position. ♦ Drehen Sie für den Meißelvorgang den Funktionswahlschalter in die Position

Drehzahl vorwählen Mit dem Stellrad zur Drehzahlvorwahl können Sie die Drehzahl vorwählen. Stufe 1 (niedrige Drehzahl) bis Stufe 6 (hohe Drehzahl) Ermitteln Sie die richtige Einstellung durch einen praktischen Test: – Stufe 3–6: hohe Drehzahl: zum Hammerbohren/ Meißeln in Beton oder Stein – Stufe 1–3: niedrige Drehzahl: zum Bohren in Stahl oder Holz Ein- und ausschalten Gerät einschalten ♦ Drücken Sie den EIN-/AUS-Schalter. Gerät ausschalten ♦ Lassen Sie den EIN-/AUS-Schalter los. Drehrichtung umschalten ♦ Wechseln Sie die Drehrichtung, indem Sie den Drehrichtungsumschalter nach rechts bzw. links durchdrücken. IB_337406_PKHAP20LiA1_LB8.indb 8 10.08.20 15:35PKHAP 20-Li A1

 9 ■ Wartung und Reinigung WARNUNG! VERLETZUNGSGEFAHR! Schalten Sie vor allen Arbeiten am Gerät das Gerät aus und entnehmen Sie den Akku. Das Gerät ist wartungsfrei. ■ Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein. ■ Verwenden Sie zum Reinigen des Gehäuses ein trockenes Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder Reiniger, die Kunststoff an- greifen. ■ Es dürfen keine Flüssigkeiten in das Innere der Geräte gelangen. ■ Säubern Sie regelmäßig die Werkzeugauf- nahme-. ♦ Ziehen Sie dazu die Verriegelungshülse3 nach hinten und ziehen Sie die Staubschutz- kappe von der Werkzeugauf nahme- ab. ♦ Fetten Sie vor dem Einsetzen des Werkzeugs die Werkzeugauf nahme- leicht ein. ■ Soll ein Lithium-Ionen-Akku längere Zeit gela- gert werden, muss regelmäßig der Ladezustand kontrolliert werden. Der optimale Ladezustand liegt zwischen 50 % und 80 %. Das optimale Lagerungsklima ist kühl und trocken. HINWEIS ► Nicht aufgeführte Ersatzteile (wie z.B.Akku, Schalter) können Sie über unsere Service- Hotline bestellen. WARNUNG! ■ Wenn ein Ersatz der Anschlussleitung erfor- derlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheits- gefährdungen zu vermeiden. Entsorgung Die Verpackung besteht aus umwelt- freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Akkus nicht in den Hausmüll Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006/66/EG recycelt werden. Geben Sie Akku-Pack und / oder das Gerät über die angebotenen Sammeleinrich- tungen zurück. Über Entsorgungsmöglichkeiten für ausgediente Elektrowerkzeuge/Akku-Pack informieren Sie sich bitte bei Ihrer Gemeinde- oder Stadtverwaltung. Entsorgen Sie die Verpackung umwelt- gerecht. Beachten Sie die Kennzeich- nung auf den verschiedenen Verpack- ungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmateri- alien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1–7: Kunststoffe, 20–22: Papier und Pappe, 80–98: Verbundstoffe Möglichkeiten zur Entsorgung des aus- gedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung. Das Produkt ist recycelbar, unterliegt einer erweiterten Herstellerverantwor- tung und wird getrennt gesammelt. IB_337406_PKHAP20LiA1_LB8.indb 9 10.08.20 15:35PKHAP 20-Li A1 ■ 10
