Produkttyp	Akkuladegerät
Marke	Makita
Modell	DC18SF
Eingangsspannung	230 V AC (50-60 Hz)
Ausgangsspannung	14,4 V / 18 V
Anzahl der Ladeanschlüsse	4 (max. 2 Akkus gleichzeitig ladbar)
Kompatible Akkutypen	Makita Li-Ion Akkus: BL1415, BL1815, BL1430, BL1830, BL1440, BL1840, BL1450, BL1850, BL1460, BL1860
Ladezeit (Beispiel)	30 Min. für BL1415/BL1815 (1,3 Ah)
Betriebstemperatur	10 °C bis 40 °C
LED-Anzeigen	Grün (bereit/beendet), Rot (laden), langsames Blinken (wartend)
Doppelisolierung	Ja (Symbol am Gerät)
Wandmontage	Ja (4 Schrauben erforderlich)
Gewicht (ca.)	0,8 kg (ohne Akkus)
Abmessungen (ca.)	200 x 150 x 80 mm
Stromversorgung	Netz, Standardstecker
Hauptfunktionen	Intelligentes Laden, Temperaturerkennung, Überladungs- und Kurzschlussschutz
Wartung und Reinigung	Kontakte regelmäßig mit Druckluft reinigen; vor Reinigung Netzstecker ziehen
Sicherheit	Nur für Innenräume; nicht dem Regen aussetzen; keine nicht wiederaufladbaren Batterien verwenden
Ersatzteile und Reparierbarkeit	Tragegurt optional; Reparatur durch autorisiertes Makita-Servicecenter
Allgemeine Informationen	Nicht mit dem Hausmüll entsorgen (Recycling)

Häufig gestellte Fragen - DC18SF MAKITA

Wie viele Akkus kann ich gleichzeitig laden?

Sie können bis zu zwei Akkus gleichzeitig laden, indem Sie verschiedene Paaranschlüsse verwenden (z.B. Anschlüsse 1 und 3). Wenn Sie zwei Akkus in dasselbe Paar (Anschlüsse 1 und 2) einlegen, werden sie nacheinander geladen.

Was bedeuten die Leuchtanzeigen?

Das grüne Dauerlicht zeigt an, dass der Ladevorgang abgeschlossen oder das Ladegerät bereit ist. Das rote Dauerlicht zeigt einen laufenden Ladevorgang an. Langsames grünes Blinken bedeutet, dass der Akku wartet (Temperatur zu hoch oder zu niedrig). Abwechselndes rotes und grünes Blinken weist auf einen defekten Akku oder verschmutzte Kontakte hin.

Kann ich nicht-Makita-Akkus laden?

Nein, dieses Ladegerät ist ausschließlich für wiederaufladbare Makita-Akkus ausgelegt. Die Verwendung anderer Akkutypen kann zu Verletzungen oder Schäden führen.

Warum startet der Ladevorgang nicht?

Der Ladevorgang startet möglicherweise nicht, wenn der Akku zu heiß oder zu kalt ist (Temperatur unter 0 °C oder über 40 °C). Warten Sie, bis der Akku eine geeignete Temperatur erreicht hat. Überprüfen Sie auch, ob die Kontakte sauber sind und der Akku richtig eingesetzt ist.

Kann ich das Ladegerät an der Wand montieren?

Ja, das Ladegerät kann an der Wand montiert werden. Verwenden Sie vier Schrauben (mindestens 6 mm x 40 mm): zwei zum Aufhängen und zwei zur Verankerung. Stellen Sie sicher, dass die Wand das Gewicht des Ladegeräts und der Akkus (ca. 5 kg) tragen kann.

Was ist der zulässige Temperaturbereich für den Ladevorgang?

Der Ladevorgang muss bei einer Umgebungstemperatur zwischen 10 °C und 40 °C durchgeführt werden. Der Ladevorgang beginnt nicht, wenn die Akkutemperatur unter 0 °C oder über 40 °C liegt.

Wie reinige ich das Ladegerät?

Ziehen Sie den Netzstecker und entfernen Sie die Akkus. Reinigen Sie die Kontakte des Ladegeräts mit Druckluft, um Staub zu entfernen. Verwenden Sie kein Wasser oder Lösungsmittel.

Kann ich einen Tragegurt mit diesem Ladegerät verwenden?

Ja, ein optionaler Tragegurt ist erhältlich. Befestigen Sie ihn fest in den vorgesehenen Öffnungen. Überprüfen Sie vor jeder Verwendung auf Beschädigungen. Verwenden Sie den Tragegurt nur zum Tragen des Ladegeräts.

Was tun, wenn das Ladegerät nicht funktioniert?

Überprüfen Sie zuerst die Steckdose und das Netzkabel. Wenn das Kabel oder der Stecker beschädigt ist, lassen Sie es von einem autorisierten Makita-Servicecenter ersetzen. Wenn das Ladegerät einen Schlag erlitten hat oder heruntergefallen ist, verwenden Sie es nicht und bringen Sie es zu einem autorisierten Reparaturdienst.

Kann ich einen heißen Akku direkt nach Gebrauch laden?

Nein, der Akku muss vor dem Laden abkühlen. Das Ladegerät erkennt automatisch die Temperatur und verzögert den Ladevorgang, wenn der Akku zu heiß ist. Die Anzeige blinkt langsam, bis die Temperatur geeignet ist.

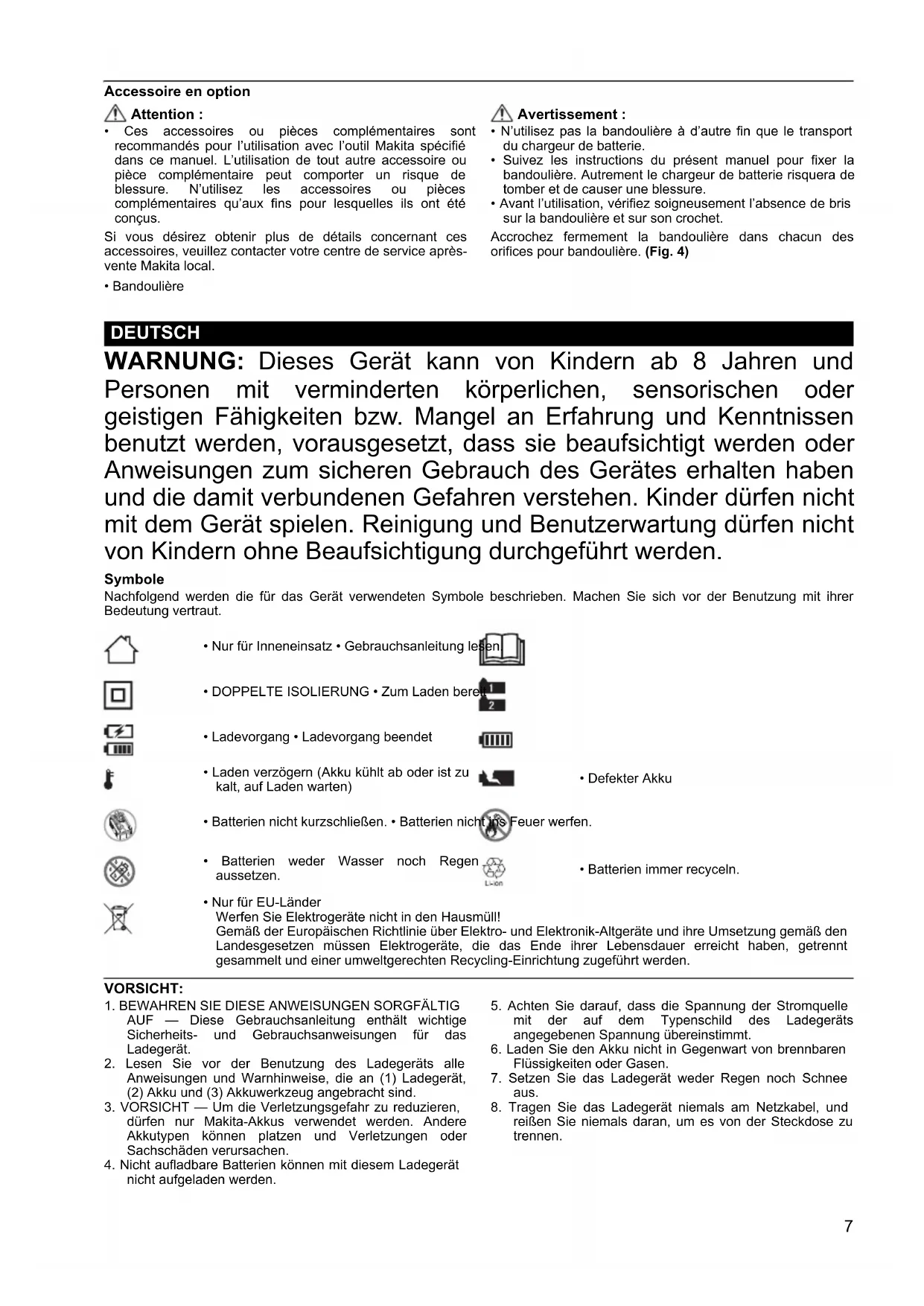

BEDIENUNGSANLEITUNG DC18SF MAKITA

WARNUNG: Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten bzw. Mangel an Erfahrung und Kenntnissen benutzt werden, vorausgesetzt, dass sie beaufsichtigt werden oder Anweisungen zum sicheren Gebrauch des Gerätes erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Symbole

Nachfolgend werden die für das Gerät verwendeten Symbole beschrieben. Machen Sie sich vor der Benutzung mit ihrer Bedeutung vertraut.

- Nur für Inneneinsatz • Gebrauchsanleitung lesen

• DOPPELTE ISOLIERUNG • Zum Laden bere

• Ladevorgang • Ladevorgang beendet

- Laden verzögern (Akku kühlt ab oder ist zu kalt, auf Laden warten)

- Defekter Akku

- Batterien nicht kurzschließen. • Batterien nicht ins Feuer werfen.

- Batterien weder Wasser noch Regen aussetzen.

- Nur für EU-Länder Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihre Umsetzung gemäß den Landesgesetzen müssen Elektrogeräte, die das Ende ihrer Lebensdauer erreicht haben, getrennt gesammelt und einer umweltgerechten Recycling-Einrichtung zugeführt werden.

VORSICHT:

1. BEWAHREN SIE DIESE ANWEISUNGEN SORGFÄLTIG AUF — Diese Gebrauchsanleitung enthält wichtige Sicherheits- und Gebrauchsanweisungen für das Ladegerät.
2. Lesen Sie vor der Benutzung des Ladegeräts alle Anweisungen und Warnhinweise, die an (1) Ladegerät, (2) Akku und (3) Akkuwerkzeug angebracht sind.
3. VORSICHT — Um die Verletzungsgefahr zu reduzieren, dürfen nur Makita-Akkus verwendet werden. Andere Akkutypen können platzen und Verletzungen oder Sachschäden verursachen.

4. Nicht aufladbare Batterien können mit diesem Ladegerät nicht aufgeladen werden.

5. Achten Sie darauf, dass die Spannung der Stromquelle mit der auf dem Typenschild des Ladegeräts angegebenen Spannung übereinstimmt.

6. Laden Sie den Akku nicht in Gegenwart von brennbaren Flüssigkeiten oder Gasen.
7. Setzen Sie das Ladegerät weder Regen noch Schnee aus.

8. Tragen Sie das Ladegerät niemals am Netzkabel, und reißen Sie niemals daran, um es von der Steckdose zu trennen.

9. Trennen Sie das Ladegerät nach dem Laden oder vor jedem Versuch einer Wartung oder Reinigung von der Stromquelle. Ziehen Sie immer am Stecker, niemals am Kabel, um das Ladegerät von der Stromquelle zu trennen.

10. Verlegen Sie das Netzkabel so, dass niemand darauf tritt oder darüber stolpert, und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetzt wird.
11. Betreiben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker. Falls das Kabel oder der Stecker beschädigt ist, lassen Sie das beschädigte Teil von einer autorisierten Makita-Kundendienststelle austauschen, um einer Gefahr vorzubeugen.

Ladevorgang (Abb. 1)

Dieses Ladegerät kann maximal zwei Akkus gleichzeitig laden. Die linken und rechten beiden Anschlüsse stellen jeweils ein Paar dar. Ein Anschlusspaar kann jeweils einen Akku laden.

Wenn Sie beispielsweise je einen Akku in Anschluss 1 und 3 einsetzen, beginnt das Ladegerät mit dem gleichzeitigen Laden dieser beiden Akkus. Wenn Sie jedoch die Akkus in Anschluss 1 und 2 einsetzen, beginnt das Ladegerät, nur den Akku in Anschluss 1 zu laden. Das Laden des Akkus in Anschluss 2 beginnt erst, nachdem der Ladevorgang des Akkus in Anschluss 1 beendet ist.

1. Schließen Sie das Ladegerät an eine geeignete Wechselstromquelle an. Die Ladekontrolllampen beginnen, mit kurzem Intervall in Grün zu blinken.
2. Führen Sie den Akku bis zum Anschlag in das Ladegerät ein. Die Anschlussabdeckung des Ladegeräts öffnet sich automatisch, wenn Sie den Akku einführen.
3. Die Farbe der Ladekontrolllampe am Anschluss wechselt zu Rot, und der Ladevorgang beginnt kurz danach.

HINWEIS:

• Benutzen Sie das Ladegerät nicht für sachfremde Zwecke und auch nicht zum Laden von Akkus anderer Hersteller.
• Wenn die rote Lampe blinkt, beginnt der Ladevorgang u. U. nicht, falls sich der Akku in einem der folgenden Zustände befindet:

– Der Akku ist kurz zuvor benutzt worden.

• Der Akku wurde längere Zeit in direktem Sonnenlicht oder in einem kalten Raum liegen gelassen.
  – Der Akku hat nicht die richtige Temperatur.

• Benutzen oder zerlegen Sie das Ladegerät nicht, wenn es einen harten Schlag erlitten hat, fallen gelassen oder sonst wie beschädigt worden ist, sondern bringen Sie es zu einem qualifizierten Kundendiensttechniker. Falscher Gebrauch oder Zusammenbau kann die Ursache für elektrische Schläge oder einen Brand sein.

• Laden Sie den Akku nicht bei Raumtemperaturen UNTER 10 °C oder ÜBER 40 °C. Liegt die Akkutemperatur unter 0 °C, beginnt der Ladevorgang u. U. nicht.
• Das Ladegerät darf nicht an einen Aufwärtstransformator, Generator oder eine Gleichstrom-Steckdose angeschlossen werden.
• Achten Sie darauf, dass die Lüftungsschlitze des Ladegerätes nicht abgedeckt oder blockiert werden.

Hinweis:

Beachten Sie, dass die Ladekontrolllampe am Paaranschluss ,langsam' zu blinken beginnt, wenn Sie einen Akku einsetzen. Wenn Sie einen Akku in den Paaranschluss einsetzen, dessen Ladekontrolllampe langsam in Grün blinkt, wechselt die Ladekontrolllampe zu Blinken in Rot, und der Anschluss wird in den Bereitschaftszustand versetzt. Der Ladevorgang am Paaranschluss beginnt nach Abschluss des Ladevorgangs am ersten Anschluss.

1. Mit fortschreitendem Ladevorgang leuchten die Lampen in Rot und Grün auf. Und bei Abschluss des Ladevorgangs leuchtet die grüne Lampe auf.
   Hinweis:
   Die Ladezeit ist je nach der Temperatur (10 – 40 °C) und dem Zustand des Akkus (z. B. neuer oder längere Zeit unbenutzter Akku) unterschiedlich.
2. Nehmen Sie die Akkus nach Abschluss des Ladevorgangs aus dem Ladegerät heraus, und trennen Sie dieses vom Stromnetz.

- Der Ladevorgang beginnt erst, nachdem die Akkutemperatur ein Niveau erreicht hat, bei dem Laden möglich ist.

• Falls Staub an den Kontakten haftet oder der Akku abgenutzt oder beschädigt ist, lädt das Ladegerät den Akku nicht auf, und die Ladekontrolllampe leuchtet abwechselnd in Grün und Rot.
• Das Ladegerät kann nicht mit dem AUSTAUSCHBAREN ADAPTER (ADP01, 04) und dem AUFFRISCHADAPTER (ADP02, 03) verwendet werden.

Spannung 14,4 V 18 V 14,4 V 18 V					Leistung (Ah) nach IEC61960	Ladezeit (Minuten)
Anzahl der Zellen 4 5 8 10
Li-Ionen-Akku	BL1415 BL1815 —		—	1,3	30
	BL1415NA, BL1415N	BL1815N	—	—	1,5	30
	—	BL1820/ BL1820B	—	—	2,0	45
	— —	BL1430/BL1430B		BL1830/ BL1830B	3,0	60
	— — BL1440			BL1840/ BL1840B	4,0	90
	— — BL1450			BL1850/ BL1850B	5,0	110
	—	—	BL1460A/BL1460B	BL1860B	6,0	130

Hinweis:
Wegen der optimalen Ladung, die je nach der Temperatur (10 – 40 °C), dem Zustand des Akkus und der Erhaltungsladung gewählt wird, kann der Ladevorgang länger als die obige Ladezeit dauern.

Wandmontage

Warnung:

• Verwenden Sie unbedingt vier Schrauben, wenn Sie das Ladegerät an einer Wand montieren. Anderenfalls kann das Ladegerät herunterfallen und schwere Verletzungen verursachen.
• Vergewissern Sie sich, dass das Ladegerät vom Stromnetz getrennt ist und alle Akkus herausgenommen sind, bevor Sie die Wandmontage durchführen.
• Befolgen Sie die in dieser Anleitung beschriebenen Schritte, und führen Sie den ganzen Montagevorgang in einem Durchgang aus. Das Ladegerät kann herunterfallen und Verletzungen oder Schäden verursachen, wenn Sie die Arbeit zwischendurch abbrechen.
• Überprüfen Sie die Festigkeit der Schrauben regelmäßig. Anderenfalls kann das Ladegerät wegen lockerer Schrauben herunterfallen.
• Reinigen Sie die Kontakte des Ladegeräts regelmäßig mit einem Druckluftspray usw.

Vorsicht:

- Wählen Sie eine stabile Wand für die Montage des Ladegeräts aus. Stellen Sie sicher, dass die Montagearbeit oder der Ladebetrieb nicht behindert wird. Da das Gesamtgewicht von Ladegerät und vier Akkus ungefähr 5 kg erreicht, sorgen Sie gegebenenfalls für eine ausreichende Verstärkung der Wand.

Benötigte Gegenstände:

• Vier Schrauben (6 mm × mehr als 40 mm) - zwei für Aufhängung und zwei für Verankerung.
  – Werkzeug - zum Anziehen der Schrauben.

• Die zwei Schrauben für Aufhängung gemäß der Abbildung in die Wand eindrehen. (Abb. 2)

• Die Gummifüße (vier Stück) von der Unterseite des Ladegeräts entfernen.

Das Ladegerät an die in Schritt 1 eingedrehten Schrauben hängen.

Das Ladegerät durch vollständiges Anziehen der zwei Verankerungsschrauben an der Wand montieren. (Abb. 3)

Sonderzubehör

Vorsicht:

- Die folgenden Zubehörteile oder Vorrichtungen werden für den Einsatz mit dem in dieser Anleitung beschriebenen Makita-Gerät empfohlen. Die Verwendung anderer Zubehörteile oder Vorrichtungen kann eine Verletzungsgefahr darstellen. Verwenden Sie die Zubehörteile oder Aufsätze nur für ihre angegebenen Zwecke.

Wenn Sie weitere Einzelheiten bezüglich dieser Zubehörteile benötigen, wenden Sie sich bitte an Ihre Makita-Kundendienststelle.

- Schultergurt

Warnung:

• Verwenden Sie den Schultergurt nur zum Tragen des Ladegeräts.
• Bringen Sie den Schultergurt gemäß den Angaben in dieser Gebrauchsanleitung an. Anderenfalls kann das Ladegerät herunterfallen und Verletzungen verursachen.
• Untersuchen Sie den Gurt oder seinen Haken vor Gebrauch sorgfältig auf Beschädigung.

Haken Sie den Schultergurt einwandfrei in die dafür vorgesehen Löcher ein. (Abb. 4)
