BEDIENUNGSANLEITUNG Sensixx B45L Styline ProEnergy TDS451510L BOSCH

de Gebrauchsanleitung

en Operating instructions

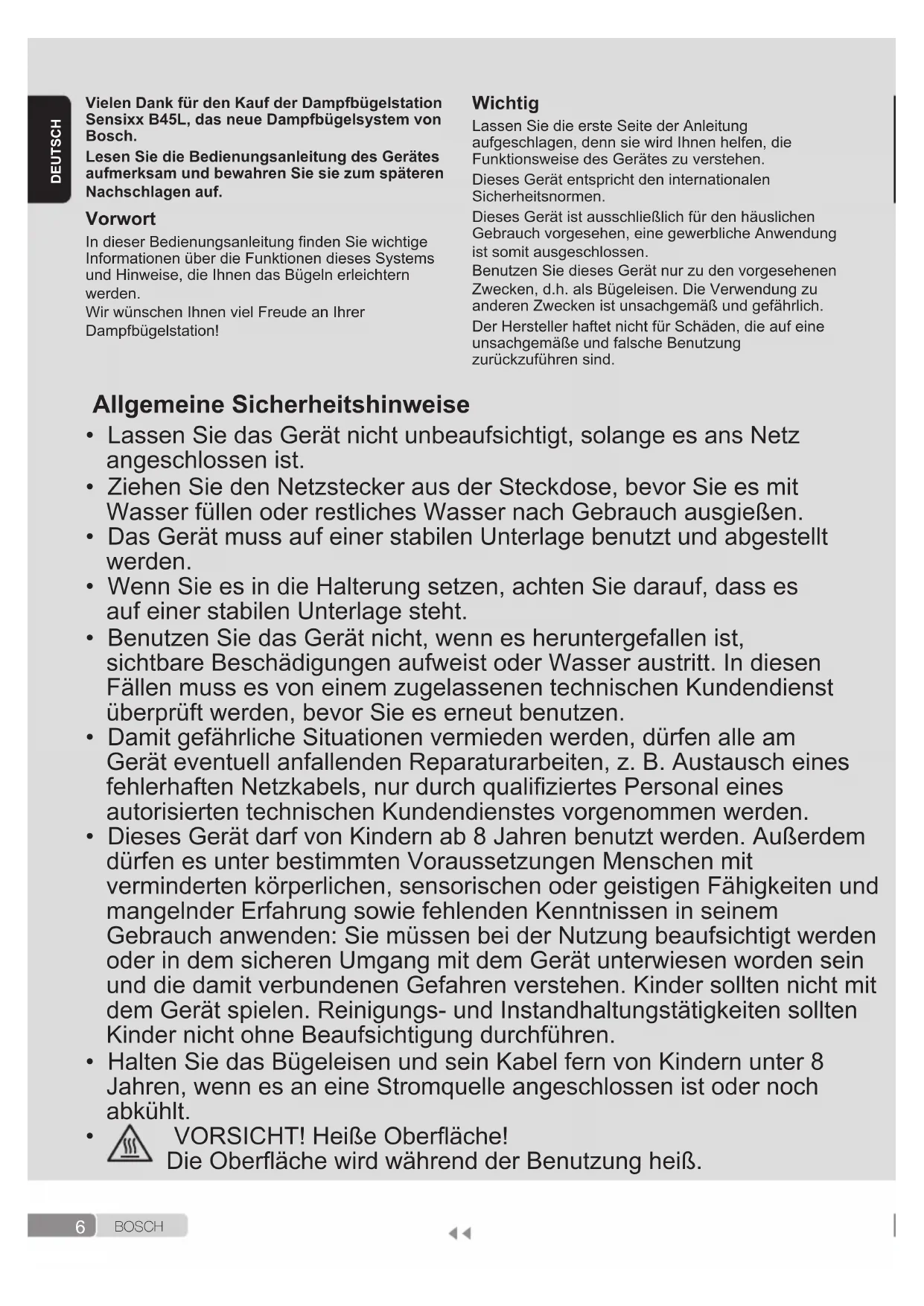

Vielen Dank für den Kauf der Dampfbügelstation Sensixx B45L, das neue Dampfbügelsystem von Bosch.

Lesen Sie die Bedienungsanleitung des Gerätes aufmerksam und bewahren Sie sie zum späteren Nachschlagen auf.

Vorwort

In dieser Bedienungsanleitung finden Sie wichtige Informationen über die Funktionen these Systems und Hinweise, die Ihnen das Bögeln erleichtern werden.

Wir wünschen Ihnen viel Freude an ihrer Dampfbügelstation!

Wichtig

Lassen Sie die ersten Seite der Anleitung aufgeschlagen, Denn sie wird Ihnen halten, die Funktionswise des Gerätes zu verstehen.

Dieses Gerät entspricht den internationalen Sicherheitsnormen.

Dieses Gerät ist ausschließlich für den tatsächlichen Gebrauch vorgesehen, eine gewerbliche Anwendung ist damit ausgeschlossen.

Benutzen Sie these Gerät nur zu den vorgesehenen Zwecken, d.h. als Bügeleisen. Die Verwendung zu anderen Zwecken ist unsachgemäß und gefährlich.

Der Hersteller haftet nicht für Schäden, die auf eine unsachgemäße und falsche Benutzung zurückzuführen sind.

Allgemeine Sicherheitshinweise

• Lassen Sie das Gerät nicht unbeaufsichtigt, solange es ans Netz angeschlossen ist.

• Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie es mit Wasser füssen oder restliches Wasser nach Gebrauch ausgegeben.

• Das Gerät muss auf einer stabilen Unterlage benutzt und abgestellt werden.

• Wenn Sie es in die Halterung setzen, achten Sie darauf, dass es auf einer stabilen Unterlage stehen.

• Benutzen Sie das Gerät nicht, wenn es heruntergefallen ist, sichtbare Beschädigungen aufweist oder Wasser austritt. In diesen Fällen muss es von einem zugelassenen technischen Kundendienst überprüft werden, bevor Sie es erneut benutzen.

• Damit gefährliche Situationen vermieden werden, * dürfen alle am Gerät eventuell anfallenden Reparaturarbeiten , z. B. Austausch eines fehlerhaften Netzkabels, nur durch qualifiziertes Personal eines autorisierten technischen Kundendienstes vorgenommen werden.

• Dieses Gerätarf von Kindern ab 8 Jahren benutzt werden. Außendem)dürfen es unter bestimmten Voraussetzungen Menschen mitverminderten körperlichen, sensorischen oder geistigen Fähigkeiten undmangelnder Erfahrung sowie fehlenden Kenntnissen in seinemGebrauch anwenden: Sie müssen bei der Nutzung beaufsichtigt werdenoder in dem sicheren Umgang mit dem Gerät unterwiesen worden seinund die damit verbundenen Gefahren verstehen. Kinder sollenn nicht mit dem Gerät spiel. Reinigungsa- und Instandhaltungstätigkeiten sollenNinder nicht ohne Beaufsichtigung durchführren.

• Halten Sie das Bügeleisen und sein Kabel fern von Kindern unter 8 Jahren, wenn es an eine Stromquelle angeschlossen ist oder noch abkühlt.

VORSICHT! Heiße Oberfläche!

Die Oberfläche wird während der Benutzung besteht.

• Bevor Sie das Gerät ans Netz anschließen, vergewissern Sie sichitte,dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.
• Dieses Gerät muss an einen geerdeten Anschluss angeschlossen werden. Wenn Sie ein Verlängerungskabel benutzen, achten Sieitte darauf, dass these über eine bipolare 16A-Steckverbindung mit Erdungsanschluss verfügt.
• Wenn die Sicherung durchbrennt, wird das Gerät unbenutzbar. Um es wieder normal benutzen zu konnen, bringen Sie esitte zur Reparatur zu einem zugelassenen technischen Kundendienst.
• Unter ungündigen Umständen kann es im elektrischen Versorgungszetz zu Spannungsschwankungen und zum Flackern des Lichts kommt. Damit dies vermieden wird, empfehlen wir das Gerät an einem Netz mit einer Impedanz von maximal 0.47 Ω zu betreiben. Für detaillierte Informationen wenden Sie sichitte an ihren Netzbetreiber.
• Halten Sie das Gerät zum Auffüllen des Tanks nicht unter den Wasserhahn.
• Das Gerät nach jedem Gebrauch oder bei einem vermuteten Fehler von der Stromversorgung trennen.
• Ziehen Sie den Stecker nicht am Kabel aus der Steckdose.
• Tauchen Sie das Bügeleisen oder den Dampfbehalter nicht in Wasser oder andere Flüssigkeiten.
• Schützen Sie das Gerät vor Witterungseinflüssen (Regen, Sonne, Frost etc.).

Wichtig:

• Dieses Gerät wird sehr heißt und erzeugt bei der Benutzung Dampf, was bei unsachgemäßer Nutzung zu Verbrühungen oder Verbrennungen führen kann.
• Der Dampfschlauch, die Basisstation, das Blech am Boden der abnehmbaren Bügeleisenablage (2) und insbesondere das Bügeleisen konnen während der Benutzung bereits werden. Das ist normal.
• Richten Sie den Dampf nicht auf Menschen oder Tiere.
• Achten Sie darauf, dass das Netzkabel nicht mit der bereits Bügelsohle in Kontakt kommt.
• Denken Sie daran, dass das System auch nach dem Loslassen des Dampfauslosers noch eine keine Weile Dampf abgeben kann. Das fällt in den Rahmen der normalen Funktionseiste.

Beschreibung

1. Abnehmbarer Wassertank
2. Abnehmbare Bügeleisenablage
3. Tragegriffe
4. Stauraum für Dampfschlauch und Netzkabel
   5.Netzkabel
5. Dampfschlauch
6. Energiespar-Taste (grün)
7. Display
8. Beleuchteter Hauptschalter (rot)
9. Bügeleisenfixierung „SecureLock"
10. Gehäuse mit integriertem dampferzeuger
11. Kalk-Kollektor.
12. Dampfaste.
13. Dampfaste „Ultimate“*
14. Kontrollleuche am Bügeleisen
15. Bügeleisensohle
16. Textilschutzsohle*.

*Modellabhängig

,i-Temp"-Funktion

These Dampfbügelstation verfügt über eine spezielle „i-Temp“- Funktion. Dieses Programm wird automatisch beim Einsatzen des Geräts ausgewählt, um die ideale Kombination aus Temperatur und Dampf für jedem Gewebe einzustellen, das gebügtelt werden kann.

Die „i-Temp“-Funktion verhindert, dass Textilien wegen zu hoher Temperaturen Verbrennungsschäden davontragen.

Bitte prufen Sie anhand des Pflegeetikets Ihres Kleidungsstucks, ob these gebügt werden kann. Die i-Temp-Funktion ist nicht fur Textilien ausgelegt, die nicht gebügt werden sollen.

"AntiShine"-Funktion

antiShine

These Dampfbügelstation verfügbar über eine spezielle AntiShine-Funktion. Wenn diese Funktion eingestellt ist und die Dampfaste (13 - 14^*) regelmäßig betätig wird, reduziert sich das Risiko, dass beim Bügeln glänzende Stellen auf dem Kleidungsstück entstehen.

Benutzung der Dampfbügelstation

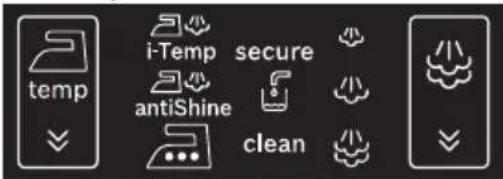

1. Wenn das Netzkabel der Dampfbügelstation eingesteckt ist und der Hauptschalter in der „Ein-Stellung liegt (Taste leuchtet), dann leuchtet das Display (8) auf und zeigt für 2 Sekunden sümttliche Symbole an.

1. Danach wechsel das Gerät automatisch in die „i-Temp"-Einstellung, deren Symbol solange blinkt, bis die entsprechende Bügeleisensohlen-Temperatur und notwendige Dampfmenge erreicht sind:

3. Temperatureinstallungen:

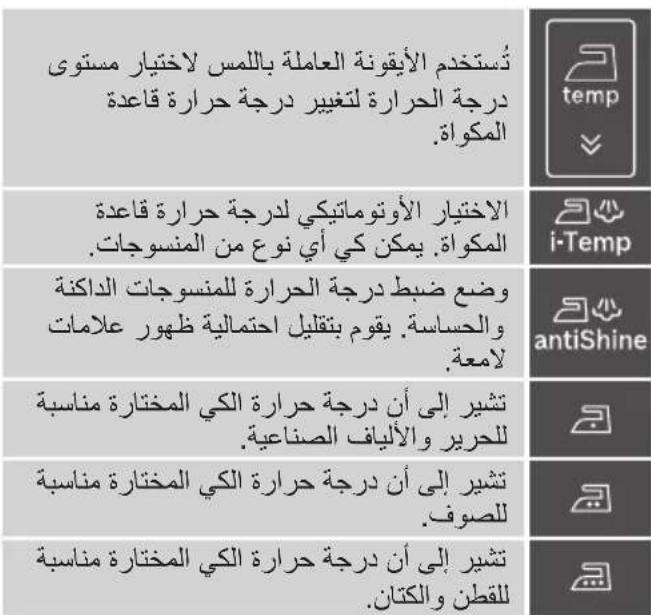

temp	Das Tastsymbol für die Temperatureinstellung wird verwendet, um die Temperatur der Bügeleisensohle zu verändern.
i-Temp	Automatische Temperatureinstellung der Bügeleisensohle. Es kann jeder Art von Textilien gebühgt werden (die gebühgt werden kann).
antiShine	Temperaturstufe für dunkle und empfindliche Stoffe. Reduziert das Risiko, dass Glanzstellen entstehen.
	Zeigt an, dass die gewähltes Bümgeltemperatur für Seide und synthetische Textilien geeignet ist.
	Zeigt an, dass die gewähltes Bümgeltemperatur für Wolle geeignet ist.
	Zeigt an, dass die gewähltes Bümgeltemperatur für Baumwolle und Leinen geeignet ist.

Berühren Sie das Symbol auf dem Display (8) mehrmals, um die Temperatur der Bügeleisensohle zu verändern. Das Bügeleisen gehen dann diese Abfolge durch:

4. Dampfeinstellungen:

Das Tastsymbol für die Einstellung der Dampfstufe wird verwendet, um die Dampfmenge zu verändern, die aus der Bügeleisensohle ausströmt.

Geringer Dampfstufe.

Mittlerer Dampfstufe.

Starker Dampfstufe.

Wenn Sie mit den Programmen „i-Temp" und „AntiShine" arbeiten, ist es nicht möglich die

Dampfmenge durch drucken der Taste zu andern. Die Dampfeinstellung wird automatisch ausgewählt. Nur auf Positionen ist es möglich die Dampfmenge zu andern.

Berühren Sie das Symbol auf dem Display (8) mehrmals, um die Dampfmenge manuell zu verändern. Der Dampferzeuger besteht dann diese Abfolge durch:

Das ausgewählte Symbol blinkt so lange, bis der Druck erreicht ist, der der jeweiligen Dampfstufe entspricht. Der Dampf kann nun durch Drucken der Dampflasten (13 oder 14^* ) freigesetzt werden.

5. Weitere Anzeigen:

secure	Zeigt (blinkend) an, dass die Sicherheits-Abschaltung aktiviert wurde.
	Zeigt (blinkend) an, dass der Wassertank (1) leer ist und aufgefüllt werden muss.
clean	Zeigt (blinkend) an, dass der Boiler der Dampfstation und Kalk-Kollektor (12) gereinigt werden müssen.

6. Aktivierung/Deaktivierung der Tastentone

Sie konnen den Piepton aktivieren oder deaktivieren, der hörbar ist, wenn die Symbole auf dem Display (8) berührt werden.

Berühren Sie dazu einfach die Symbole und gleichzeitig für 3 Sekunden. Daraufhin wird ein langer Piepton abgegeben, der signalisiert, dass der Tastenton aktiviert oder deaktiviert wurde.

A

Vorbereitungen vor dem Bögeln

Einzelheiten zu den folgenden Schritten finden Sie in den entsprechenden Kapiteln dieser Bedienungsanleitung.

1. Losen Sie das Bügeleisen aus seiner Halterung (10), indem Sie den Hebel nach hintenziehen, der sich am hinteren unteren Ende des Bügeleisens befindet.
2. Entfernen Sie jegliche Aufkleber oder Schutzabdeckung von der Bügeleisensohle (16).
3. Stellen Sie das Gerät waagerecht auf einer festen, stabilen Oberfläche ab. Sie können auch die Bügeleisenablage (2) von dem Gerät herunternehmen und das Bügeleisen darauf auf einer anderen festen, stabilen Oberfläche abstellen.
4. Füllen Sie den abnehmbaren Wassertank (1). Wenn der Wassertank Herausgenommen wird, werden drei Laufsignale ausgegeben.
5. Wickeln Sie das Netzkabel (5) vollständig ab und stecken Sie den Stecker in eine geerdete Steckdose.
6. Stellen Sie den Hauptschalter (9) auf „l“ (leuchtet dieser rot).
7. Die Funktion der automatischen Temperatur- und Dampfstufenauswahl wird standardmäßig eingestellt. Dadurch konnen Sie mit dem Bügeln beginnen, ohne selbst die Dampf- oder Temperaturstufen einzustellen.

Je nach Bedarf können ihre bevorzugten Einstellungen manuell vornehmen, indem Sie die Tastsymbole auf dem Display (8) berühren.

Die ausgewählten Temperatur- undampfsymbole horen nach einiger Zeit auf zu blinken und zeigen damit an, dass das Gerät betriebsbereit ist.

Hinweis:

Die Dampfstation braucht nur nach dem ersten Aufheizen oder nach dem Entkalken (Calc'n'Clean) länger, um den Zustand der Dampferzeugung zu erreichen.

Wenn sich während der regulären Verwendung bereits Wasser im Gerät befindet, dann ist die Aufheizzeit bis zum Erreichen der Betriebstemperatur kürzer.

1. Dieses Gerät verfügbar über einen eingebauten Wasserstandfuher, der anzeigt, dass der Wassertank (1) aufgefüllt werden muss.

Das Symbol blinkt, wenn der Wassertank leer ist (drei Laufsignale werden ausgegeben).

Wichtig:

• Es kann normales Leitungswasser verwendet werden.

Um die optimale Dampffunktion zu verlangern, mischen Sie das Leitungswasser 1:1 mit destilliertem Wasser. Ist das Leitungswasser in Ihrer Region sehr hart, mischen Sie das Leitungswasser 1:2 mit destilliertem Wasser.

Sie konnen die Wasserhärte bei ihrem örtlichen Wasserversorgungsunternehmen erfragen.

• Der Wassertank (1) kann jederzeit aufgefüllt werden, während das Gerät in Gebrauch ist.
• Um zu vermeiden, dass Wassertank und Boiler beschädigt und/oder verschmutzt werden, fullen Sie niemals Parfum, Essig, Stärke, Entkalker, Zusätze oder sonstige chemische Produkte in den Wassertank.

Jegliche Beschädigung durch die oben genannten Produkte macht die Garantie ungültig.

• Verwenden Sie kein Kondenswasser aus Wäschetrocknern, Klimaanlagen oder Ähnlichem. Das Gerät ist für die Verwendung mit normalem Leitungsswasser vorgesehen.
• Das Bügeleisen ist nicht dazu ausgelegt, auf seiner hinteren unteren Kante zu stehen.itte stellen Sie es immer waagerecht auf der Bügeleisenablage (2) ab.
  Die Bügeleisenablage kann in der speziell dafür konzipierten Aussparung auf dem Gerät platziert werden oder an einer anderen geeigneten Stelle entlang des Bügelbereichs.

Stellen Sie das Bügeleisen niemals ohne die Bügeleisenablage auf dem Gerät ab!

• Bei der ersten Benutzung kann das Bügeleisen bestimme Dämpfe und Gerüche freisetzen, zusammen mit weiß Partikeln auf der Bügeisensohle. Das ist normal und hört nach weniger Minuten auf.
• Der Wassertank kann bei gedrückter Dampf taste ein Pumpgeräusch machen. Auch das ist normal und signalisiert, dass das Wasser in den Dampf tank gesumpt wird.

B

Einstellen der Temperatur

Die Dampfbügelstation wählts standardmäßig automatisch die „i-Temp“-Temperatureinstellung aus. Falls nötig, kann die Temperatureinstellung geändert und an ihre Bedürfnisse angepasst werden.

1. Beachten Sie den Bügelhinweis auf dem Pflegeetikett des Kleidungsstücks, um die richtige Bügeltemperatur zu ermitteln.
2. Wahlen Sie die erforderliche Einstellung der Biegelterperatur aus:

Temperatur-symbol auf dem Display

Geeignet fur:

jede Art von Textilien die gebügelt werden kann.

dunkle und empfindliche Stoffe. Reduziert das Risiko, dass glanzstellen entstehen.

Synthetik.

Seide - Wolle.

Baumwolle - Leinen.

1. Das ausgewählte Temperatursymbol blinkt, während die Bügeleisensohle (16) aufgeheit wird, und hört auf zu blinken, sobald die Bügeleisensohle die ausgewählte Temperatur erreicht hat.

Tipps:

• Sortieren Sie ihre Kleidungsstücke nach den Angaben auf den Pflegeetiketten, immer beginnend mit den Kleidungsstücken, die bei den niedrigsten Temperatoren gebügt werden müssen.
• Wenn Sie nicht sicheren sind, aus welchem Material das Kleidungsstück besteht, bugeln Sie es anfangs bei niedriger Temperatur und entscheiden sich dann für die richtige Temperatur, indem Sie ein kleines Stück bugeln, das beim Tragen normalerweise nicht zu sehen ist.

C

Bügeln mit Dampf

Die Dampfregelung wird verwendet, um die Dampfmenge anzupassen, die beim Bügeln erzeugt wird.

Die Dampfbügelstation wählts standardmäßig automatisch die „i-Temp“-Dampfeinstellung aus. Der Benutzer kann die Dampfeinstellung ändern, indem er die Temperatur ändert. Die Dampfbügelstation wird dann automatisch die geeignete Dampfstufe vorschlagen.

Temperatur-symbol auf dem Display

Dampfeinstellung

Falls nötig, kann die Dampfstufe an ihre Bedürfnisse

angepasst werden, indem Sie das Symbol auf dem Display (8) berühren.

Das ausgewählte Symbol blinkt so lange, bis der Druck erreicht ist, der der jeweiligen Dampfstufe entspricht. Der Dampf kann nun durch Drucken der Dampflasten (13 oder 14^* ) freigesetzt werden.

Achtung:

• Drücken Sie beim Bügeln mit niedriger Temperatur die Dampftaste (13) jeweils nur für weniger Sekunden.
  Wenn Sie feststellen, dass Wasser aus der Bügeleisensohle tropf, stellen Sie die Temperatur hoher. (Achten Sie daraufuf, ob das Kleidungsstück bei dieser Temperatur gebügt werden damit.)
• Zu Beginn jeder Benutzung konnen Wassertropfen zusammen mit dem Dampf austreten. Es ist davon

ratsam, das Bügeleisen erst auf dem Bügelbrett oder einem Stück Stoff auszuprobieren.

Tipp: Führn Sie für ein besseres Bügelergebnis die letzten Striche mit dem Bügeleisen ohne Dampf aus, um das Kleidungsstück zu trocknen.

„PulseSteam“- Funktion

Dieses Gerat verfügt über eine spezielle Funktion, um schwierige Knitterfalten zu beseitigen. Die „PulseSteam“-Funktion hilft, sehr starre Kleidungsstücke wie Jeans oder Leinentischücher Schneller glatt zu machen.

Wenn die entsprechende Dampfaste betätig wird, gibt der dampferzeuger drei kräftige Dampfstöse ab, damit der Dampf noch tiefer in die Textilien hineingelangt.

1. Stellen Sie die Temperatur auf.
2. Drücken Sie kurz die Dampftaste (14^) auf der Oberseite des Griffs.

Oder (modellabhängig):

Drucken Sie zweimal kurz (Doppelklick) die Dampfaste (13) auf der Unterseite des Griffs.

Hinweise:

Die Dampfstöse können gestopt werden, indem die Dampfaste nochmals kurz gedrück wird.
- Es können einige Wassertropfen austreten, wenn Sie die „PulseSteam“-Funktion zum ersten Mal verwenden. Die Wassertropen verschwinden, nachdem Sie die Funktion eine Weile benutzt haben.

Bügeln ohne Dampf

Damit kann das Bügeleisen zum Trockenbügeln benutzt werden.

Bügeln Sie, aber ohne die Dampftasten (13-14*) zu drücken.

D

Vertikal Dampf

Damit konnen Knitterfalten aus hangenden Kleidungsstücken, Vorhängen usw. entfernt werden.

Kann nicht bei Synthetikeinstellung für empfindliche Stücke verwendet werden.

Vorsicht!

• Richten Sie den Dampfstrahl niemals auf Kleidungsstücke, die gerade,jemand anhat.

• Richten Sie den Dampf niemals auf Menschen oder Tiere.

• Stellen Sie die Temperatur auf.

• Halten Sie das Bügeleisen mit der Spitze nach offen, etwa 15cm weg von dem Kleidungsstück, das bedampft werden soll.

• Sie können Vorhänge und hangende Kleidung (Jacken, Anzüge, Mantel...) dampfbügeln, indem Sie das Bügeleisen senkrecht halten und die Dampftaste (13 oder 14^* ) drucken.

"Intelligent steam"- Funktion

(Modellabhangig)

Dieses Bügelsystem verfügbar über eine „intelligente Dampffunktion", die nach los laden der Dampf taste zusätzlichen Dampf zur Verflügung besteht.

Der zusätzliche Dampf kann jeder Zeit durch ein erneutes drücken der Dampftaste gestoptt werden.

Energiesparende,eco"-Taste

(Modellabhangig)

Bei eingeschalteter „Energiespar“-Taste (7) konnen Sie bis zu 25% Energie und 40% Wasser sparen (*) und davon ein gutes Bügelergebnis bei den meisten ihrer Kleidungsstücke erzielen.

Esistratsam,die normaleEnergieeinstellungnur fur dickeund stark geknitterte Textilien zu benutzen.

(^*) Im Vergleich zur max Einstellung des Geräts.

Hinweis:

Wenn Sie mit der „Energiespar“- Funktion arbeiten, kann die variable Dampf- und Temperaturregelung weiterhin wie empfohlen verwendet werden.

,secure" Sicherheitsabschaltung L

(Modellabhangig)

Wenn die Dampfaste (13 - 14^*) am Griff des Bügeleisens beim Bügeln für einen bestimmten Zeitraum (8 Minuten) nicht gedrückt wird, schaltet sich die Dampfbügelstation automatisch ab.

Das Symbol "secure" blinkt, wenn die autoAbschaltung aktiviert wurde (drei Lautsignale werden ausgegeben).

Um die Dampfbügelstation wieder einzuschalten, drücken Sie wieder auf die Dampftaste.

E Textilschutzsohle

(Modellabhangig)

Die Textilschutzsohle wird benutzt, um empfindliche Kleidungsstücke bei maximaler Temperatur mit dampfunktion bugeln zu konnen, ohne dass die hohen Temperaturen diese beschädigen.

Durch die Benutzung der Schutzsohle wird darüber hinaus die Verwendung eines Tuchs überflüssig, um

zu vermeiden, dass das Bügeleisen auf dunklen Stoffen glänzende Flecken hinterlasst.

Es wird empfohlen, zunachst einen kleinen Teil auf der Stoffrückseite zu bugen, um zu überprüfen, ob die gewünschte Buggelwirkung erzielt wird.

Um die textile Schutzsohle am Bügeleisen zu befestigen, schiben Sie die Spitze des Bügeleisens in die Spitze der Schutzsohle undziehen Sie die elastische Feder über den hinteren Teil des Bügeleisens, bis die Schutzsohle fest sitzt. Zum Abnehmer der Schutzsohleziehen Sie an der Gummilasche undnehmen dann das Bügeleisen aus der Sohle.

Die geeignete Textilschutzsohle kann entweder über den Kundendienst oder ein Fachgeschäft bezogen werden:

Code des Zubehörs (Kundendienst)

Bezeichnung des Zubehörs (Fachverkaufsstellen)

571510 TDZ2045

F

Reinigen von Boiler und Kalk-Kollektor

CashinChen Advanced

Um die Lebensdauer ihrer Dampfstation zu verlangern und die Ansammlung von Kalk zu vermeiden, ist es wichtig, dass Sie den Kollektor (12) und Boiler nach mehreren Betriebsstunden (ungefahr nach 50 Stunden) aussprülen. Erhöhen Sie bei hartem Wasser die Häufigkeit.

Verwenden Sie zum Ausspüssen des Boilers keine Entkalker, da sieihn beschädigen konnten.

Wenn das Symbol clean blinkt, wird damit angezeigt, dass der Boiler der Dampfstation und Kalk-Kollektor (12) gereinigt werden muss (drei Lautsignale werden ausgegeben).itte gehen Sie wie folgt vor:

1. Vergewissem Sie sich vorsichtig, dass das Gerät kalt ist, dass der Netzstecker seit mehr als 2 Stunden herausgezogen ist und dass der Wassertank (1) leer ist.
2. Fixieren Sie das Bügeleisen an der Station, indem Sie die Spitze des Bügeleisens in den vorderen Schlitz schiben und den Halterungshebel (10) gegen die wichtere untere Kante des Bügeleisens bewegen.
3. Platzieren Sie Ihr Gerät über einem Spülbecken oder Eimer.
4. Neigen Sie das Gerät entgegengesetzt zu der Seite, auf der sich die Filteröffnung befindet.
5. Schrauben Sie den Kollektor (12) an der großenseitlichen Öffnung aus der Station.
6. Um den Kalk-Kollektor zu waschen, konnen Sie: a. den Kalk-Kollektor unter den Wasserhahn halten und auswaschen, bis die Kalkrückstände beseitigt sind. Drücken Sie den Kalk-Kollektor zusammen, wie in Abbildung F gezeigt.

b. den Kalk-Kollektor in Leitungswasser (250 ml) tauchen, vermischt mit einem Anteil (25 ml) Entkalkungsflussigkeit.

Die Entkalkungsflüssigkeit ist bei unserem Kundendienst oder Fachverkaufsstellen erhältlich:

Code des Zubehörs (Kundendienst)

Bezeichnung des Zubehörs (Fachverkaufsstellen)

311144 TDZ1101

1. Wahrend Sie ihren Dampferzeuger seitwärts halten, fullen Sie den Boiler mittels einer Kanne mit ¼ Liter Wasser.
2. Schütteln Sie die Basisinheit eine Weile und leeren Sie den Boiler vollständig über einem Spülbecken oder Eimer aus. Um die besten Ergebnisse zu erhalten, empfehlen wir, diesen Vorgang zweimal durchzuführen.

Wichtig: Bevor Sieihn wieder verschreiben, vergewissern Sie sich, dass kein Wasser mehr im Boiler ist.

1. Setzen Sie den Filter wieder ein undziehen Sie ihn fest.

Um den „clean“-Zähler auf null zu setzen, schalten Sie die Station zweimal aus, wobei Sie sie jedem Mal für mindestens 30 Sekunden ausgeschaltet{lassen

(ein 30s aus ein 30s aus ein).

G

Ausspullen der Dampfkammer des Bügeleisens

Vorsicht! Verbrennungsgefahr!

Mit diesen Vorgang können Kalkpartikel aus der Dampfkommer entfernt werden.

These Reinigung kann von Zeit zu Zeit durchgeführt werden (ca. 1 mal pro Jahr), z.B. nach längerem Gebrauch mit sehr hartem Wasser falls Kalkpartikel aus der Bügelsohle heraustreten.

a) Vergewissern Sie sich, dass das Bügeleisen abgekühlt ist.
b) Füllen Sie den Tank mit Leitungswasser.
c) Stecken Sie das Netzkabel in die Steckdose und stellen Sie den Hauptschalter (9) auf „I“, (leuchtet dieser rot).
d) Stellen Sie die Temperatur auf.
e) Stellen Sie den Dampf auf ein und warten Sie, bis das Symbol aufhört zu blinken.
f) Halten Sie das Bügeleisen über das Spülbecken oder einen Behälter, um das Wasser aufzufangen.
g) Drücken Sie die Dampfaste (13) und schütteln Sie das Bugeleisen vorsichtig. Nun werden kochendes Wasser und Dampf entweichen und darauf eventuell vorhandenen Kalk oder Ablagerungen mitführren. Dies kann ungefahr 5 Minuten dauern.

h) Stellen Sie die Temperatur auf, ohne die Dampflasten (13-14*) zu drücken.
Das Wasser in der Dampfkammer wird nun beginnen zu verdampfen. Warten Sie, bis das gesamte Wasser aus der Kammer verdampft wurde.
i) Um die Bügeleisensohle zu reinigen, reiben Sie sofort jegliche Rückstände ab, indem Sie das bereits Bügeleisen über ein trockenes BaumwolltuchGLEiten lassen.

Reinigung und Wartung

Vorsicht! Verbrennungsgefahr!

Trennen Sie das Gerät immer erst vom Netz, bevor Sie daran jegliche Reinigungsd oder Wartungsarbeiten vornehmen.

1. Ziehen Sie nach dem Bügeln den Stecker Heraus und halten Sie das Gerät abkühlen, bevor Sie es reinigen.
2. Wischen Sie das Gehäuse, den Griff und den Körper des Bügeleisens mit einem feuchten Lappen ab.
3. Wenn die Bügeleisensohle mit Schmutz oder Kalk verunreinigt ist, reinigen Sie sie mit einem feuchten Baumwolltuch.
4. Verwenden Sie niemals Scheuermittel oder Lösemittel.

H

Aufbewährung des Geräts

1. Lassen Sie das Gerät immer erst abkühlen, bevör Sie es verstauen.
2. Stellen Sie den Hauptschalter auf „0" (das rote Licht Goes aus) undziehen Sie das Netzkabel aus der Steckdose.
3. Entleeren Sie den Wassertank.
4. Setzen Sie das Bügeleisen auf die Bügeleisenablage (2), so dass es auf der Sohle stehen, und fixieren Sie es, indem Sie die Spitze des Bügeleisens in den vorderen Schlitz schiben und den Halterungshebel (10) gegen dieindhereunte Kante des Bügeleisens bewegen.
5. Verstauen Sie das Netzkabel (5) und den Dampfschlauch (6) in dem darauf vorgesehenen Stauraum (4). Wickeln Sie die Schnüre nicht zu fest auf.
6. Benutzen Sie die beiden Tragegriffe (3), wenn Sie das Gerät bewegen, oder halten Sie den Griff des Bügeleisens wie in Abbildung H gezeigt.

Entsorgung

Die Lieferung unserer Produkte erfolgt in optimierter Verpackung. Dies bedeutet im Wesentlichen, dass umweltschonende Materialien verwendet werden, die als sekundäre Rohmaterialien beim ortlichen Entsorgungsservice abzugeben sind. Nahere Information zur Entsorgung von Haushaltsgeräten erhalten Sie bei ihrer Gemeindeverwaltung.

Dieses Produkt entspricht den Vorschriften der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte.
These Richtlinie bestimmt den Rahmen der Rückgabe und des Recyclings von Elektro- und Elektronik-Altgeräten innerhalb der EU.

Störungsbeseitigung

Problem MÖgliche Ursachen Lösung

Das Display reagiert nicht auf Berührung.

• Schmutz auf dem Display.
  Zukalte Finger.

• Reinigen Sie das Display mit einem Baumwolltuch und Wasser (nicht zu Nass).

• Wärmen Sie ihre Finger etwas versuchen Sie es noch einmal.

Symbol,secure" blinkt.

Die Dampfaste (13) am Griff des Bügeleisens wurde während der letzten 8 Minuten nicht gedrückt und die „auto-Abschaltung" wurde aktiviert.

• Drücken Sie die Dampfaste noch einmal, um die Dampfbügelstation wieder einzuschalten.

Symbol blinkt. Der Wassertank ist leer und muss aufgefüllt werden.

• Füllen Sie den Wassertank.

Symbol „clean" blinkt. - Boiler und Filter mösen ausgewählten werden.

• Spulen Sie Filter und Boiler entsprechend den Reinigungsanweisungen in thisem Handbuch aus (Abschnitt F).

Der „Piepton" beim Der „Piepton" wurde deaktiviert. Aktivieren Sie hin entsprechend den Berühren des Displays Anweisungen in dieser Handbuch ist nicht hörbar.

Der Dampferzeuger - Ein Anschlussproblem liegt vor.
geht nicht an.

• Überprüfen Sie Netzkabel, (5) Stecker und Steckdose.

• Der Hauptschalter ist nicht eingeschaltet.

• Stellen Sie den Hauptschalter (9) auf „I" (leuchtet dieser rot).

Das Bügeleisen heizt Der Hauptschalter ist nicht Stellen Sie den Hauptschalter (9) auf ^ sich nicht auf. eingeschaltet. (leuchtet dieser rot).
Die Temperatur ist ganz niedrig eingestellt. Stellen Sie die Temperatur auf die gewünschte Höhe.

Nach dem Einsatzalten Bei der ersten Verwendung: Beginn das Bestimmte Komponenten des Bügeleisen zu Geräts wurden im Werk leicht rauchen. eingefettet und können beim ersten Aufheizen etwas Rauch erzeugen.

• Bei späterer Verwendung: Die Bügeleisensohle könnte verschmutzt sein.

• Das ist vollkommen normal und wird nach einer klinen Weile aufhoren.

Wasser lauft durch die LÖcher in der Bügeleisensohle.

Die Dampffunktion wird verwendet, bevor die Temperatur erreicht ist.
- Das Wasser kondensiert in den Schlauchen, weil die Dampffunktion zum ersten Mal benutzt wird oder lange nicht benutzt wurde.
Zu viel Kalk hat sich im Boiler angesammelt.

• Reinigen Sie die Bügeleisensohle entsprechend den Reinigungsanweisungen in thism Handbuch.

Verringern Sie die Dampfstärke beim Bugeln mit niedrigen Temperatoren.
- Richten Sie das Bügeleisen weg vom Bügelbereich und drucken Sie die Dampf taste, bis Dampf erzeugt wird.
- Spülen Sie den Boiler entsprechend den Reinigungsanweisungen in diesen Handbuch aus „Calc'n'Clean Advanced" (Abschnitt F).

Problem Mögliche Ursachen Lösung
Es kommt Schmutz aus den Lächern in der Bügeleisensohle.	·Kalk oder Mineralien haben sich im Dampftank abgelagert.
	·Es wurden chemische Produkte oder Zusätze verwendet.
Aus dem Bügeleisen kommt kein Dampf.	·Der Boiler ist nicht eingeschaltet oder der Wassertank ist leer.
	·Die Dampfregulierung ist auf die kleinste Stufe eingestellt.
Das gebügelte Kleidungsstück verfürt sich dunkel und/oder klebt an der Bügeleisensohle.	·Die ausgewählte Temperatur ist zu hoch und hat das Kleidungsstück beschädigt.
Die Bügeleisenohle wird braun.	·Dies ist eine normale Folge der Verwendung.
Das Gerät macht ein Pumpgeräusch.	·Wasser wird in den Dampftank gespumpt.
	·Der Wassertank (1) ist nicht richtig in das Gehäuse geschoben worden.
	·Das Geräusch hört nicht auf.
Druckverlust beim Bügeln	·Die Dampfaste war für einen langen Zeitraum aktiviert.
Beim Bügeln erschieren Wasserflecken auf dem Kleidungsstück.	·Kann durch Dampf verursacht werden, der auf dem Bügelbrett kondensiert ist.
Bei Verwendung der „PulseSteam“- Funktion erschieren Wasserflecken auf dem Kleidungsstück.	·Wasserflecken werden durch Dampfkondensation im Schlauch verursicht, die entstehen,Während das Gerät nach der Benutzung abkühlt.
Bei Benutzung wird der Schlauch heiß.	·Das ist normal. Es kommt daher, dass der Dampf beim Dampfbügeln durch den Schlauch strömt.
Wasserleakage aus dem Boiler.	·Der seitlich am Gerät befindliche Kalk-Kollektor (12) ist locker.
Das Bügeleisen hört nicht auf zu dampfen, nachdem es auf die Bügeleisenablage (2)platziert wurde.	·Die „PulseSteam“- Funktion wurde per Doppelklick aktiviert.

Wenn das Problem mit den obigen Schritten nicht gelöst werden kann, wenden Sie sichitte an einen autorisierten technischen Kundendienst.

Sie konnen sich diese Betriebsanleitung auch von der Homepage von Bosch herunterlagen.

Temperatur-symbol auf dem Display	Dampfeinstellung

"AntiShine"-funktion

Funktionen "PulseSteam"

Funktionen "Intelligent steam"

4. Dampinnstillinger:

"AntiShine"-funktion

antiShine

5. Andra indikeringar:

Funktionen "PulseSteam"

Funktionen "Intelligent steam"

(Enlgt modell)

5. Diger östergeler:

a 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

（）

g 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

3

2 1

C

aill lall cll jj .1

all all oall

3.

4

令 g^ ( x) ≤ x + 1 - x + 1 = x + 1 - x

j_L . 令 g =

( y + z) ( a , b , c ) = 0.

8

（j）scluJyJallgssllalbll 9

"SecureLock"olSall 10

11

4.12

13

*Ultimate"Jr.14

olSoll ayu yuay.15

S OBC = S ABC + S_ CEA

*gaiy jaij 17

“i-Temp”

Jieiie iie 5y jll "i-Temp" aagglg yjoo Jil11 g Jil11 11 11 11 11 11 11 11 11 11 11 11 11 11

i-Temp"g

i-Temp" 1

s y s i j 1j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j 1 j

“AntiShine” antiShine

"AntiShine" aIg gJg Jg j0 111
j 111 111 111 111 111 111 111 111 111 111 111 111 111 111 1

8gSall lglalll alaxiljglal

yJSLg.

jll gao jia liang aill alu alu

160

jgl jgl jgl jgl jgl jgl jgl

i

1. S ADB = S COD + S BDO = S ADB + S_ COD

i j 1

y y

0.47 8g 1y 8sll 2d 12d 8sall

aJ 1
