Eigenschaften	Details
Produkttyp	Elektroroller
Maximale Geschwindigkeit	20 km/h
Reichweite	Ca. 25 km
Ladezeit	Ca. 4 Stunden
Maximales Gewicht	100 kg
Gewicht des Rollers	12,5 kg
Abmessungen	54,5 x 18,5 x 29,5 cm
Motortyp	Gleichstrommotor
Bremssystem	Elektronische Bremse und Fußbremse
Räder	10,5 Zoll, luftgefüllt
Konnektivität	Mobile App via Bluetooth
Beleuchtung	LED-Front- und Rücklichter
Wartung	Regelmäßige Überprüfung von Reifen und Bremsen
Sicherheit	Helm empfohlen, Einhaltung der Verkehrsregeln
Garantie	1 Jahr
Inklusive Zubehör	Ladegerät, Bedienungsanleitung

Häufig gestellte Fragen - Ninebot S SEGWAY

Wie lade ich den SEGWAY Ninebot S?

Um den SEGWAY Ninebot S zu laden, schließen Sie das mitgelieferte Ladegerät an die Ladebuchse am Roller an. Stellen Sie sicher, dass die LED-Anzeige des Ladegeräts während des Ladevorgangs leuchtet.

Wie hoch ist die maximale Reichweite des SEGWAY Ninebot S?

Die maximale Reichweite des SEGWAY Ninebot S beträgt etwa 25 km, abhängig vom Gewicht des Nutzers und den Fahrbedingungen.

Wie stelle ich die Geschwindigkeit des SEGWAY Ninebot S ein?

Die Geschwindigkeit des SEGWAY Ninebot S kann über die Ninebot-App eingestellt werden. Verbinden Sie Ihren Roller mit der App, um die Geschwindigkeitseinstellungen anzupassen.

Was tun, wenn der SEGWAY Ninebot S nicht angeht?

Wenn der SEGWAY Ninebot S nicht angeht, überprüfen Sie, ob der Akku geladen ist. Wenn der Akku geladen ist und der Roller trotzdem nicht startet, wenden Sie sich an den Kundendienst.

Wie führe ich eine regelmäßige Wartung des SEGWAY Ninebot S durch?

Für die regelmäßige Wartung überprüfen Sie den Reifendruck, reinigen Sie den Roller mit einem weichen Tuch und stellen Sie sicher, dass alle Schrauben und Muttern fest angezogen sind.

Ist der SEGWAY Ninebot S regenfest?

Der SEGWAY Ninebot S ist wasserresistent mit einer Schutzart IP54, es wird jedoch empfohlen, ihn nicht bei starkem Regen zu benutzen oder großen Wassermengen auszusetzen.

Wie setze ich den SEGWAY Ninebot S zurück?

Um den SEGWAY Ninebot S zurückzusetzen, schalten Sie den Roller aus und halten Sie dann die Einschalttaste etwa 10 Sekunden lang gedrückt, bis die Anzeige blinkt.

Wie schnell ist der SEGWAY Ninebot S maximal?

Die maximale Geschwindigkeit des SEGWAY Ninebot S beträgt 20 km/h.

Wie wechselt man die Reifen des SEGWAY Ninebot S?

Um die Reifen zu wechseln, entfernen Sie die Radmuttern mit einem passenden Schlüssel, tauschen den Reifen aus und ziehen die Muttern wieder fest.

Wo kann ich Ersatzteile für den SEGWAY Ninebot S kaufen?

Ersatzteile für den SEGWAY Ninebot S können auf der offiziellen Segway-Website oder bei autorisierten Händlern erworben werden.

Wie erkenne ich, ob der Akku des SEGWAY Ninebot S schwach ist?

Der SEGWAY Ninebot S gibt Pieptöne von sich und die Akkuanzeige blinkt, wenn der Akku schwach ist. Es wird empfohlen, den Roller dann sofort zu laden.

BEDIENUNGSANLEITUNG Ninebot S SEGWAY

Loomo Bedienungshandbuch

SEGWAY ROBOTICS

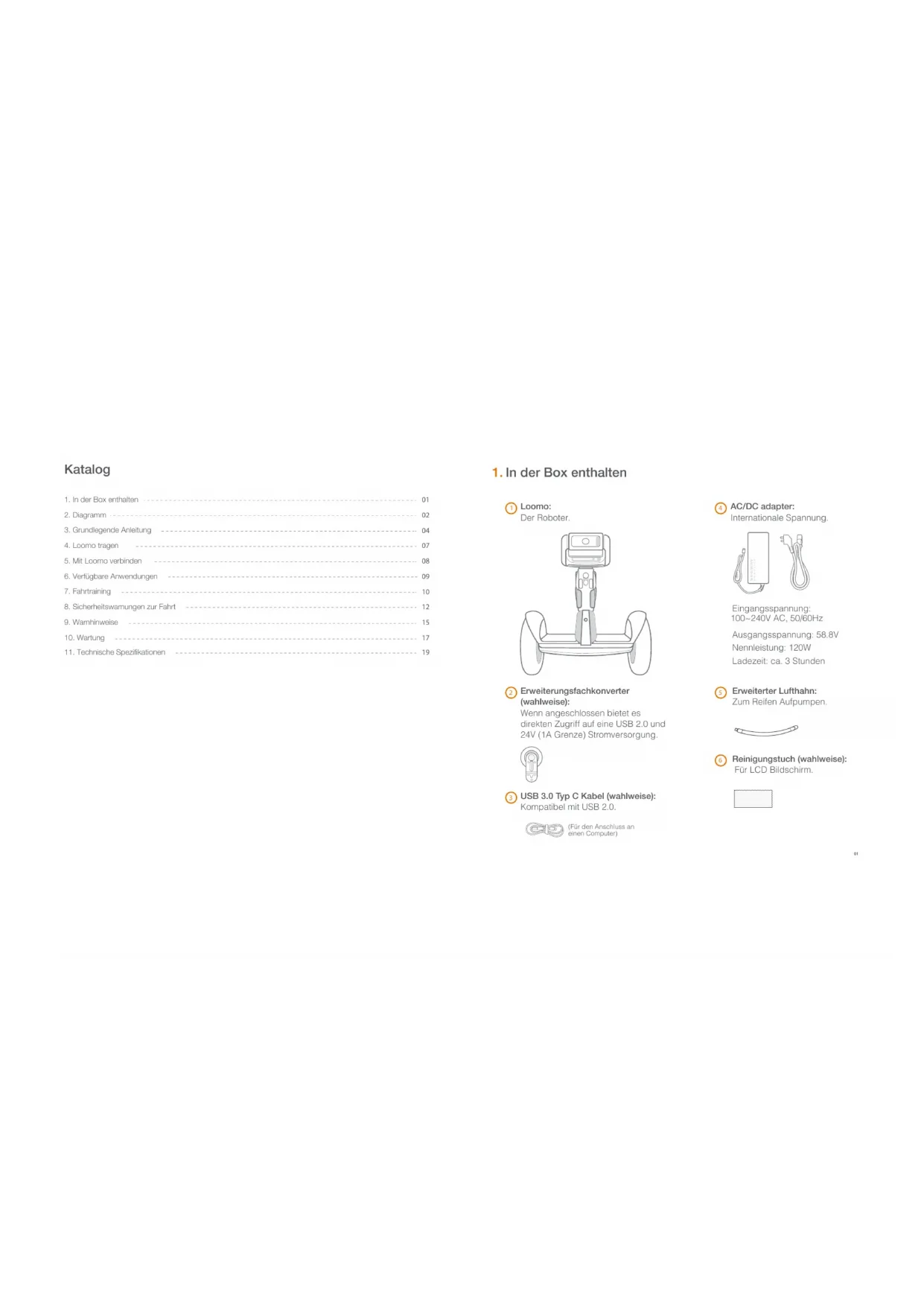

Katalog

1. In der Box enthalten 01
2. Diagramm 02
3. Grundlegende Anleitung 04
4. Loomo tragen 07
5. Mit Loomo verbinden 08
6. Verfügbare Anwendungen 09
7. Fahrtraining 10
8. Sicherheitswamungen zur Fahrt 12
9. Warnhinweise 15
10. Wartung 17
11. Technische Spezifikationen 19

1. In der Box enthalten

Loomo:

Der Roboter.

Erweiterungsfachkonverter

(wahlweise):

Wenn angeschlossen bietet es direkten Zugriff auf eine USB 2.0 und 24V (1A Grenze) Stromversorgung.

USB 3.0 Typ C Kabel (wahlweise):

Kompatibel mit USB 2.0

(Für den Anschluss an

einen Computer

AC/DC adapter:

Internationale Spannung

Eingangsspannung: 100\~240V AC, 50/60Hz

Ausgangsspannung: 58.8V

Nennleistung: 120W

Ladezeit: ca. 3 Stunden

Erweiterter Lufthahn: Zum Reifen Aufpumpen.

Reinigungstuch (wahlweise): Für LCD Bildschirm.

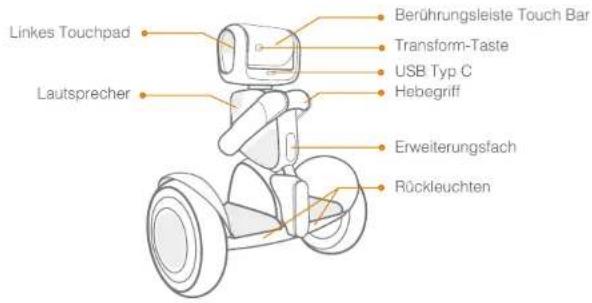

1. Diagramm

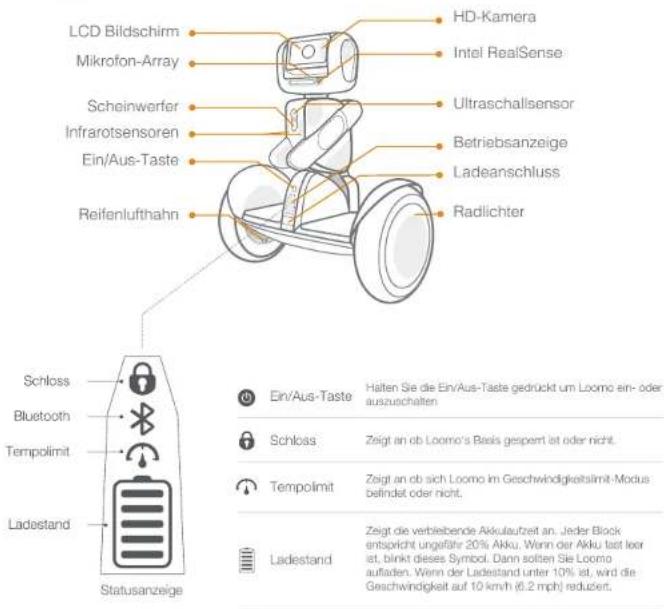

LCD Bildschirm Mikrofon-Array Scheinwerfer Infrarotsensoren Ein/Aus-Taste Reifenluftahn HD-Kamera Intel RealSense Ultraschallsensor Betriebsanzeige Ladeanschluss Radlichter Schloss Bluetooth Tempolimit Ladestand Statusanzeige Ein/Aus-Taste Halten Sie die Ein/Aus-Taste gedrückt um Loomo ein- oder auszuschalten Schloss Zeigt an ob Loomo's Basis gesperrt ist oder nicht. Tempolimit Zeigt an ob sich Loomo im Geschwindigkeitslimit-Modus befindet oder nicht. Ladestand Zeigt die verbleibende Akkulaufzeit an. Jeder Block entspricht ungefahr 20% Akku. Wenn der Akku test leer ist, blinkt dieses Symbol. Dann sollten Sie Loomo aufladen. Wenn der Ladestand unter 10% ist, wird die Geschwindigkeit auf 10 km/h (6.2 mph) reduziert.

Linkes Touchpad Lautsprecher Berührungsleiste Touch Bar Transform-Taste USB Typ C Hebegriff Erweiterungsfach Rückleuchten

Transform-Taste	Drücken um Loomo zwischen dem Roboter- und SBV-Modus umzuschalten.
Seitliche (links/rechts) Touchpads	Tippen Sie auf die seitlichen Touchpads, um den Standardzustand wiederherzustellen.
Berührungsleiste Touch Bar	Halten Sie die Berührungsleiste Touch Bar um Loomo im Roboter- oder SBV-Modus zu bewegen.
Hebegriff	Halten Sie die innere Taste im Hebegriff um Loomo's Motor vorübergehend anzuhalten oder Loomo sicher aufzuheben.

3. Anleitung

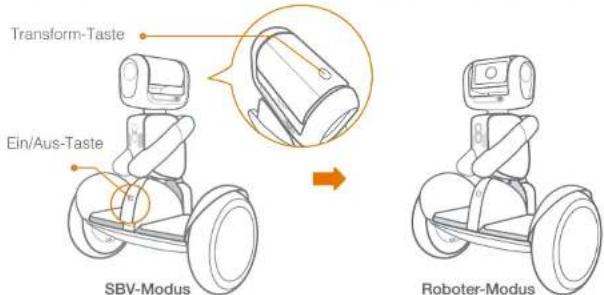

3.1 Loomo ein- und ausschalten und zwischen SBV & Roboter Modi wechseln

Transform-Taste Ein/Aus-Taste SBV-Modus Roboter-Modus

- Einschalten:

Platzieren Sie Loomo aufrecht und halten sie die Ein/Aus-Taste für 2 Sekunden um Loomo einzuschalten. Loomo wird dann seine selbstbalancierenden Mechanismen aktivieren.

- Ausschalten:

Wechsel Sie Loomo zuerst in den SBV-Modus, dann drücken Sie die Ein/Aus-Taste um Loomo auszuschalten. Bitte beachten Sie, dass Loomo sofort das Gleichgewicht verlieren wird, sobald Loomo ausgeschaltet ist. Bitte halten Sie Loomo aus Sicherheitsgründen fest und legen Sie Loomo manuell ab. Es ist nicht möglich die Ein/Aus-Taste zu betätigen, wenn oder jemand darauf fährt.

- Transformieren:

Loomo hat zwei Modi, SBV (Self-Balancing-Vehicle = Selbstbalancier-Fahrzeug) -Modus und Roboter-Modus. Der SBV Modus ist für den persönlichen Transport konzipiert. Der Roboter-Modus ist für das selbständige Fahren des Roboters ausgelegt. Sie können Loomo zwischen diesen zwei Modi wechseln indem sie die Transform-Taste betätigen.

• Erzwungenes Herunterfahren:

Erzwungenes Herunterfahren: Drücken und halten Sie die Ein/Aus-Taste (für ca. 5s) bis Loomo anfängt zu piepen, wonach Loomo nach 30s heruntergefahren wird. Bitte benutzen Sie diese Funktionalität ausschliesslich dann, wenn Loomo nicht mehr reagiert.

3.2 Aufladen

Laden sie Loomo nur auf, wenn Loomo ausgeschaltet ist.

Lokalisieren Sie de Ladeanschluss.

Öffnen Sie die Gummikappe.

Stecken Sie den Stecker in die Buchse.

Laden Sie die Loomo-Batterie mindestens einmal aller 6 Monaten vollständig auf, um die Verschlechterung der Ladefähigkeit der Batterie zu vermeiden.

Intelligentes BMS (Battery Management System):

Schutz gegen Überspannung, Unterspannung, Kurzschluss und Überhitzung

3.3 Erweiterungsfachkonverter (wahlweise)

Wenn angeschlossen bietet es direkten Zugriff auf eine USB 2.0 und 24V (1A Grenze) Stromversorgung.

USB-Anschluss Stromanschluss

Entfernen Sie die Gummikappe, welche den Hardware-Erweiterungsschacht bedeckt.

2 Richten Sie den Erweiterungsfachkonverter an der Schnittstelle aus und drücken Sie ihn hinein.

3 Befestigen Sie den Erweiterungsfachkonverter indem Sie am Knopf drehen.

4. Loomo tragen

Aufheben

Wenn Loomo eingeschaltet ist, benutzen Sie bitte den Hebegriff um Loomo wie oben gezeigt anzuheben und zu tragen. Aufgrund Loomo's selbstbalancierenden Mechanismen kann das inkorrekte Anheben am Hauptrahmen oder den Schutzblechen zu willkürlichen Drehungen der Räder führen. Die kann eine Gefahr für Sie und andere in ihrem Umfeld bedeuten. Halten Sie darum die innere Taste im Hebegriff um Loomo's Motor vorübergehend anzuhalten und Loomo sicher aufzuheben.

Stossen & Bewegen

Bitte vergewissem Sie sich, dass Sie die Handberührungsleiste halten, wenn Sie versuchen Loomo durch stossen zu bewegen.

Um die aktuelle Position zu halten wird Loomo jegliche Kräfte äusserlicher Störungen ausgleichen. Falls Sie Loomo auf eine falsche Art und Weise bewegen, werden Sie einen Widerstand spüren.

Vermeiden Sie es Loomo über Stufen oder Hindernisse zu stossen.

5. Mit Loomo verbinden

Laden Sie die Loomo Mobilgerät-App herunter und verbinden Sie Ihr Mobilgerät mit Loomo.

Es gibt zwei Verbindungsmodi, um eine stabile Verbindung sicherzustellen.

- Wi-Fi-Modus: Sie können Ihr Mobilgerät mit Loomo verbinden indem Sie dem gleichen Wi-Fi Netzwerk beitreten.

• Hotspot-Modus:

Sie können Ihr Mobilgerät auch mit Loomo verbinden, indem Sie Loomo's Hotspot benutzen.

Wi-Fi-Modus

Im Wi-Fi-Modus werden sowohl Loomo, als auch ihr Mobilgerät weiterhin Zugriff auf das Internet haben. Im Hotspot-Modus verlieren beide hingegen den Internetzugang. Daher empfehlen wir den Wi-Fi-Modus für die Verbindung mit Loomo zu verwenden. Sie können diese zwei Modi in Loomo's Hauptanwendungsfenster umschalten.

6. Verfügbare Anwendungen

Loomo kann Ihr Foto-Assistent sein und Ihr Leben aus seiner einmaligen Perspektive aufnehmen.

Persönlicher Begleiter

Loomo kann Ihren Schritten folgen, begleitet Sie, biegt mit Ihnen ab und stoppt mit Ihnen.

Ferngesteuertes Fahrzeug

Loomo kann mit Ihrem Mobilgerät ferngesteuert und durch die Umgebung geleitet werden.

7. Fahrtraining

WARNING

Fahrer muss 25-100 kg (55-220 lbs) wiegen und muss 130-200 cm (4'3"-6'6") gross sein.

Tragen Sie einen zugelassenen Heim und andere Schutzausrüstung um das Verletzungsrisiko zu minimieren.

Nach der Aktivierung führt Sie die App durch das Tutorial für neue Fahrer. Bitte folgen Sie den Schritten in der App und den Anweisungen in diesem Handbuch.

HINWEIS

Bitte installieren Sie die App vor dem ersten Versuch auf ihrem Mobilgerät. Die App wird sie durch das Tutorial für neue Fahrer leiten.

HINWEIS

Bitte vergewissem Sie sich, dass Sie die Warnhinweise und Sicherheitswamungen zur Fahrt in diesem Handbuch geiesen und verstanden haben, bevor Sie versuchen auf Locmo zu fahren. Die Nichtbeachtung dieser Warnungen kann zum Tod oder schweren Verletzungen führen, durch: Varlust des Gleichgewichts, Bodenhaftung und/oder Kontrolle; Kollisionen; und Stürze.

≥ 4 ≥ 4 m (12 ft.)

≥ 4 m (12 ft.)

1 Gehen Sie zu einer grossen offenen Fläche und fragen Sie einen Freund, der Sie bei Ihrer ersten Fahrt unterstützt.

WARNING

Immer von hinten auf Loomo auf- und absteigen.

2 Setzen Sie einen Fuss vorsichtig auf die Fussmatte, während Sie sich mit dem anderen Fuss auf dem Boden abstützen. Drücken sie die Lenkstange (den Rumpf des Roboters) nicht mit dem Bein.

3 Verlagern Sie langsam ihr Gewicht auf Loomo. Ein Piepton signalisiert, dass sich Loomo nun im Gleichgewicht befindet. Treten Sie langsam mit Ihrem anderen Fuss darauf.

4 Stehen sie mit beiden Füssen gleichmässig und entspannt, während Sie geradeaus schauen.

5 Beugen Sie ihren Körper sanft nach vorne und hinten, um Ihre Bewegungen zu steuern.

6 Um sich zu drehen, lehnen Sie sanft nach links oder rechts an die Lenkstange.

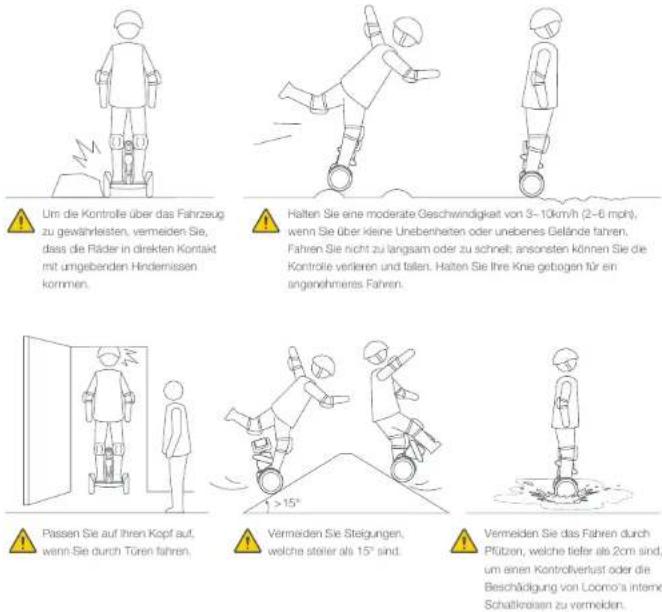

8. Sicherheitswarnungen für die Fahrt

Um die Kontrolle über das Fahrzeug zu gewährleisten, vermeiden Sie, dass die Räder in direkten Kontakt mit umgebenden Hindemissen kommen.
Halten Sie eine moderate Geschwindigkeit von 3-10km/h (2-6 mph), wenn Sie über kleine Unebenheten oder unebenes Gelände fahren, Fahren Sie nicht zu langsam oder zu schnell; ansonsten können Sie die Kontrolle verlieren und tellen. Halten Sie ihre Knie gebogen für ein angenharmeres Fahren.
Passen Sie auf Ihren Kopf auf, wenn Sie durch Türen fahren.
Vermeiden Sie Steigungen, welche steller als 15° sind.
Vermeiden Sie das Fahren durch Plützen, welche tiefer als 2cm sind, um einen Kontrollverlust oder die Beschädigung von Loomo's internen Schaltkreisen zu vermeiden.

Fahren Sie nicht auf öffentlichen Stressen oder Autobahnen.

Überschreiten Sie nicht die empfohlene Höchstgeschwindigkeit. Falls Sie dies tun wird Loomo einen Alarm auslösen und zurücklehnen. In diesem Moment sollten Sie sofort abbremsen; ansonsten können Sie Ihr Gleichgewichtverlieren.

Nicht abrupt beschleunigen oder abbremsen. Nicht mehr als 5" lehnen oder schneller als 4 km/h/s (2,5 mph/s) beschieunigen/abbremsen.

Loomo ist nur für einen Fahrer geeignet. Tragen Sie kein Kind während Sie auf Loomo fahren und lassen Sie nicht mehrere Personen gleichzeitig auf Loomo fahren. Schwangere sollten nicht auf Loomo fahren.

Schaukein Sie nicht hin und her und verlagern Sie ihr Gewicht nicht abrupt.

Versuchen Sie keinerlei Stunts. Behalten Sie immer beide Füsse auf der Fusimatte.

Halten Sie jederzeit Bodenkontakt. Springen Sie nicht oder versuchen Stunts.

Fahren Sie nicht auf einem Untergrund mit geringer Bodenhaftung (einschließlich, aber nicht beschränkt auf: niasser Boden, loser Sand, loses Kies und Eis).

9. Warnhinweise

I. Loomo kann als ein sich selbstbalanderendes Fahrzeug verwendet werden. Falls Sie noch nie zuvor ein solches Produkt verwendet haben, lesen Sie bitte die Anleitung und üben Sie das Fahren. Weder Ninebot Inc., noch Segway Robotics Inc. sind für Verletzungen oder Schäden, die durch die Unerfahrenheit des Fahrers oder Nichtbefolgung der Anweisungen im Handbuch verursacht worden sind, verantwortlich.
II. Bitte haben Sie Verständnis dafür, dass auch wenn Sie das Fahrtrisiko reduzieren können, indem Sie allen Anweisungen und Warnungen in diesem Handbuch folgen, Sie trotzdem nicht alle Risiken besaltigen können. Denken Sie daran, dass Sie Verletzungen oder Tod durch Verlust der Kontrolle, Kollisionen und Stärze riskieren wenn Sie mit Loomo fahren. Beachten Sie beim Betreten öffentlicher Räume immer die örtlichen Gesetze und Vorschriften. Wie bei anderen Fahrzeugen erfordern höhere Geschwindigkeiten einen längeren Bremsweg. Pfötzliches Bremsen auf glatten Oberflächen kann zu Radschlüpf, Verlust des Gleichgewichts oder Stürzen führen. Seien Sie vorsichtig und halten Sie beim Fahren stets einen sicheren Abstand zwischen anderen Personen oder Fahrzeugen. Seien Sie wachsam und beim Betreten unbekannter Gebiete, verlangsamen Sie die Geschwindigkeit.

III. Respektieren Sie Fussgänger, indem Sie ihnen immer Vortahrt geben. Überholen Sie nach Möglichkeit links. Bei der Annäherung an einen Fussgänger von vorne, bleiben Sie auf der rechten Seite und verlangsamen Sie Ihre Geschwindigkeit. Vermeiden Sie es Fussgänger zu erschrecken. Wenn Sie sich von hinten annähern, kündigen Sie Ihre Präsenz an und verlangsamen Sie die Geschwindigkeit auf Schrittempo beim Überholen.
IV. An Orten ohne Gesetze und Vorschriften für selbstbalancierende Elektrofahrzeuge, halten Sie die Sicherheitshinweise in diesem Handbuch ein. Weder Ninebot Inc. noch Segway Robotics Inc. sind für Sachschäden, Personenschäden / Todesfälle, Unfälle oder Rechtsstreitigkeiten verantwortlich, die auf Verstösse gegen die Sicherheitsanweisungen zurückzutühren sind.
V. Erlauben Sie es niemandern alleine auf Loomo zu fahren, es sei denn, diese Person hat die Anleitung sorgfältig gelesen. Die Sicherheit neuer Fahrer liegt in Ihrer Verantwortung. Begleiten Sie neue Fahrer, bis Sie mit der grundlegenden Bedienung von Loomo vertraut sind. Stellen Sie sicher, dass jeder neue Fahrer einen Helm und andere Schulzauusrüstung trägt.
VI. Prüfen Sie Loomo vor jeder Fahrt auf lockere Verschlüsse, beschädigte Komponenten und niedrigen Reifendruck. Wenn Loomo ungewöhnliche Geräusche von sich gibt oder einen Alarm auslöst, hören Sie sofort auf zu fahren und rufen Sie Ihren Händler/Vertreiber zur Wartung an.
VII. Tragen Sie beim Fahren immer einen Helm. Verwenden Sie einen zugelassenen Fahrrad- oder Skateboardhelm, der mit den Kinnriemen gut sitzt und Ihren Hinterkopf schützt. Stellen Sie sicher, dass jeder neue Fahrer einen Helm trägt.
VIII. Unternehmen Sie Ihre erste Fahrt nicht in einer Umgebung, in der Sie Kinder, Fussgänger, Haustiere, Fahrzeuge, Fahrräder oder anderen Hindemissen und möglichen Gefahren begegnen können.
IX. Seien Sie wachsam! Schauen Sie sowohl weit voraus, als auch vor Ihren Loomo – Ihre Augen sind Ihr bestes Werkzeug, um sicher Hindemisse und Untergründe mit geringer Bodenhaftung (einschließlich, aber nicht beschränkt auf nassen Boden, loser Sand, loser Kies und Eis) zu vermeiden.
X. Um das Verletzungsrisiko zu verringern, müssen Sie alle "VÖRSICHT" und "WARNUNG" Hinweise in diesem Dokument lesen und befolgen. Fahren Sie nicht mit einer unsicheren Geschwindigkeit. Unter keinen Umständen sollten Sie auf Strassen mit Kraftfahrzeugen tahun. Befolgen Sie immer diese Sicherheitshinweise:

A. Folgende Personen sollten nicht auf Loomo fahren:

- Alle Personen unter 14 Jahren oder älter als 60 Jahre. Fahrer zwischen 14-18 Jahren sollten unter Aufsicht eines Erwachsenen fahren.

• Alle Personen unter dem Einfluss von Alkchol oder Drogen.
• Alle Personen, welche an einer Krankheit leiden, welche sie bei anstrengender körperlicher Aktivität gefährdet.
• Alle Personen, die Gleichgewichtsprobleme oder Probleme mit motorischen Fertigkeiten haben, welche Ihre Fähigkeit beeinträchtigen könnten, das Gleichgewicht zu halten.
• Alle Personen, deren Körpergrösse oder Gewicht ausserhalb der angegebenen Grenzen liegt (siehe Technische Daten).
  B. Beachten Sie die örtlichen Gesetze und Vorschriften, wenn Sie auf diesem Produkt fahren. Fahren Sie nicht dort, wo es durch örtliche Gesetze verboten ist.
  C. Um sicher zu fahren, müssen Sie in der Lage sein, deutlich zu sehen, was vor Ihnen liegt, und Sie müssen für andere deutlich sichtbar sein.
  D. Fahren Sie nicht im Schnee, Regen oder auf Strassen, die nass, matschig, vereist oder aus irgendeinem Grund rutschig sind. Fahren Sie nicht über Hindernisse (Sand, loses Kies oder Stöcke). Dies könnte zu einem Verlust des Gleichgewichts oder der Bodenhaftung führen und einen Sturz verursachen.
  E. Beschleunigen oder bremsen Sie nicht abrupt ab. Beschleunigen Sie nicht wenn Loomo nach hinten lehnt oder einen Alarm auslöst. Versuchen Sie nicht die Höchstgeschwindigkeit zu überschreiten.

XI. Schliessen Sie das Netzkabel nicht an, wenn der Ladeanschluss feucht ist.

XII. Verwenden Sie beim Aufladen einen Überspannungsschutz, um Ihr Loomo vor Schäden durch Stromstösse und Spannungsspitzen zu schützen. Verwenden Sie nur das mitgelieferte Ladegerät. Verwenden Sie keine Ladageräte von anderen Produkten,

XIII. Verwenden Sie nur von Segway Robotics zugelassene Teile und Zubehör. Modifizieren Sie Ihr Loomö nicht. Modifikationen an Ihrem Loomö können den Betrieb von Loomö beeinträchtigen, können zu schweren Verletzungen und/oder Schäden führen und können die eingeschränkte Garantie ungültig machen.

XIV. Sitzen Sie nicht auf Loomo's Kopf. Dies könnte zu schweren Verletzungen und/oder Schäden an Ihrem Loomo führen.

10. Wartung

Reinigung und Lagerung

Benutzen sie ein weiches, feuchtes Tuch um den Hauptrahmen zu reinigen. Schwer entfernbarer Schmutz kann mit einer Zahnbürste und Zahnpasta geschrubbt und anschliessend mit einem weichen, feuchten Tuch gereinigt werden. Kratzer auf den Kunststoffteilen können mit extra feinem Schleifpapier poliert werden.

HINWEIS

Reinigen Sie Ihr Loomo nicht mit Alkohol, Benzin, Azeton oder anderen ätzenden / flüchtigen Lösungsmitteln. Diese Substanzen können das Aussehen und die internen Komponenten Ihres Loomo's beschädigen. Waschen Sie Ihr Loomo nicht mit einem Hochdruckreiniger oder einem Hochdruckschlauch.

- WARNUNG

Vergewissem Sie sich, dass wenn Loomo ausgeschaltet ist, das Ladekabel nicht eingesteckt ist und die Gummikappe am Ladeanschluss vor der Reinigung fest verschlossen ist. Andernfalls setzen Sie sich dem Risiko für einen elektrischen Schlag oder der Beschädigung elektrischer Komponenten aus. Lagern Sie Loomo an einem kühlen, trockenen Ort auf. Bewahren Sie Loomo nicht für längere Zeit im Freien auf. Die Aussetzung gegenüber Sonnenlicht und extremen Temperaturen (sowohl heiss, als auch kalt) beschleunigt den Alterungsprozess der Kunststoffkomponenten und kann die Batterielebensdauer verringem.

• Reifendruck

Pumpen Sie die Reifen auf 35-50 psi (2.4-3.4 bar). Biasen Sie beide Reifen gleichmäßig auf.

Batteriewartung

Lagern oder laden Sie den Akku nicht bei Temperaturen ausserhalb der angegebenen Grenzwerte (siehe Technische Daten). Werfen Sie die Batterie nicht weg, Zerstören Sie die Batterie nicht. Weitere Informationen zur Batterie finden Sie auf dem Aufkleber der auf der Batterie aufgebracht ist. Beachten Sie die örtlichen Gesetze und Vorschriften zum Recycling und/oder der Entsorgung von Batterien. Eine gut gewartete Batterie kann auch nach vielen Kilometern Fahrt noch gut funktionieren. Laden Sie den Akku nach jeder Fahrt auf und vermeiden Sie das vollständige Entladen der Batterie. Bei Verwendung bei Raumtemperatur (22° C [70° F] ist die Reichweite und die Leistung am besten; während die Verwendung bei Temperaturen unter 0° C (32° F) die Reichweite und Leistung verringern kann.

HINWEIS

In der Regel sollte eine voll aufgeladene Batterie 120-180 Tage im Standby-Zustand verbleiben können. Eine Batterie mit niedrigem Ladestand sollte 30-60 Tage im Standby-Zustand verbleiben können. Denken Sie daran, den Akku nach jedem Gebrauch aufzuladen. Wenn die Batterie vollständig entladen wird, kann die Batterie dauerhaft beschädigt werden. Elektronik innerhalb der Batterie zeichnet den Lade-Entiade-Zustand der Batterie auf. Schäden, welche durch zu hohe oder zu geringe Entladung verursacht werden, werden von der beschränkten Garantie nicht gedeckt.

- WARNUNG

Feuergelahr. Keine vom Benutzer zu wartenden Teile. Längere Aussetzung gegenüber UV-Strahlung, Regen und anderen Witterungsbedingungen können die Gehäusematerialien beschädigen. Bei Nichtgebrauch in Innenräumen lagern.

- WARNUNG

Feuergefahr. Keine vom Benutzer zu wartenden Teile. Längere Aussetzung gegenüber UV-Strahlung, Flagen und anderen Witterungsbedingungen können die Gehäusematerialien beschädigen. Bei Nichtgebrauch in Innenräumen lagern.

• WARNUNG

Es wird nicht empfohlen zu fahren, wenn die Umgebungstemperatur unter 0°C (32°F) liegt, da die maximale Leistung und das maximale Drehmoment durch niedrige Temperaturen begrenzt wird. Dies könnte zu Personenverletzung oder Sachschäden durch Rutschen oder Stürze führen. Versuchen Sie nicht, den Akku zu zerlegen.

11. Technische Spezifikationen

Hardware Spezifikationen	Beschreibung
Abmessungen	Höhe x Länge x Breite: 650 x 310 x 570mm
Nettogewicht	-19 kg (-42 lbs)
Batterlekapazität	329 Wh
Batteriepack	42 "18650" Lithium-Ionen-Batterien
Höchstgeschwindigkeit	8 km/h (4.3 mph) im Roboter-Modus, 18 km/h (11 mph) im SEV-Modus
Kopf-Drehbereich	Gierung ±150 Grad, Neigung -90~180 Grad. Ursprung ist bei der Transformation
LCD Bildschirm	4.3 Zoll, 480 x 800 Pixel
Betriebstemperatur	0 ~ 35°C (32 ~ 95°F)
Nutzlast	25 ~ 100 kg (55 ~ 220 lbs)

Plattform-Spezifikationen	Beschreibung
Prozessor	Intel Atom Z8750, 4 cores 2.56GHz, x86-64
Betriebssystem	Angepasstes System basierend auf Android 5.1
Arbeitsspeicher	4GB
Speicher	64GB
USB-Anschlüsse	USB 3.0 Typ C
Erweiterungsfach	USB 2.0 und 24V Stromversorgung (max. 1A)
Sensor-Spezifikationen	Beschreibung
RealSense ZR300	Echtzeit 30Hz RGB-Depth Bild Streaming(drinnen & draussen)
HD Kamera	1080p 30Hz Streaming mit 104 Grad Blickfeld
Mikrofon-Array	5 Mikrofone für Beamforming und Stimmortung
Ultraschallsensor	Frontale Hindemisabstandsmessung
Infrarotsensoren	Boderklippenerkennung
Berührungssensoren	Drei Berührungssensoren am Roboterkopf (links, rechts und hinten)
Rad-Odometrie	Ca. 4 Grad Präzision
Encoder	Hall & magnetische Encoder zur Messung der Gelenkwinkel
Inertiale Messeinheit (IMU)	Ermöglicht Kamerastabilisierung & Feedback zur Haltung

Manuale d'uso Loomo

SEGWAY ROBOTICS

Sommario
