BEDIENUNGSANLEITUNG AFW 2 A1 AURIOL

•  1 ■ Inhaltsverzeichnis Einführung p. 3
• Informationen zu dieser Bedienungsanleitung p. 3
• Bestimmungsgemäße Verwendung p. 3
• Verwendete Warnhinweise p. 4
• Sicherheit p. 5
• Grundlegende Sicherheitshinweise p. 5
• Sicherheitshinweise für Batterien p. 7
• Lieferumfang p. 9
• Teilebeschreibung p. 10
• Inbetriebnahme p. 12
• Anforderungen an den Aufstellort p. 12
• Außensensor in Betrieb nehmen p. 12
• Wetterstation in Betrieb nehmen p. 13
• Anzeigen im Basismodus p. 16
• Bedienung und Betrieb p. 18
• Grundeinstellungen p. 18
• Weckzeit und Wecktage einstellen p. 20
• Weckfunktion aktivieren/deaktivieren p. 21
• Wecksignal ausschalten p. 21
• Schlummer-Funktion p. 22
• NAP-Timer-Funktion (Kurzschlaftimer) p. 22
• Maximale / minimale Temperatur / Luftfeuchtigkeit anzeigen . 23 Hintergrundbeleuchtung p. 23
• Batterieanzeige AFW 2 A1 ■ 2  p. 24

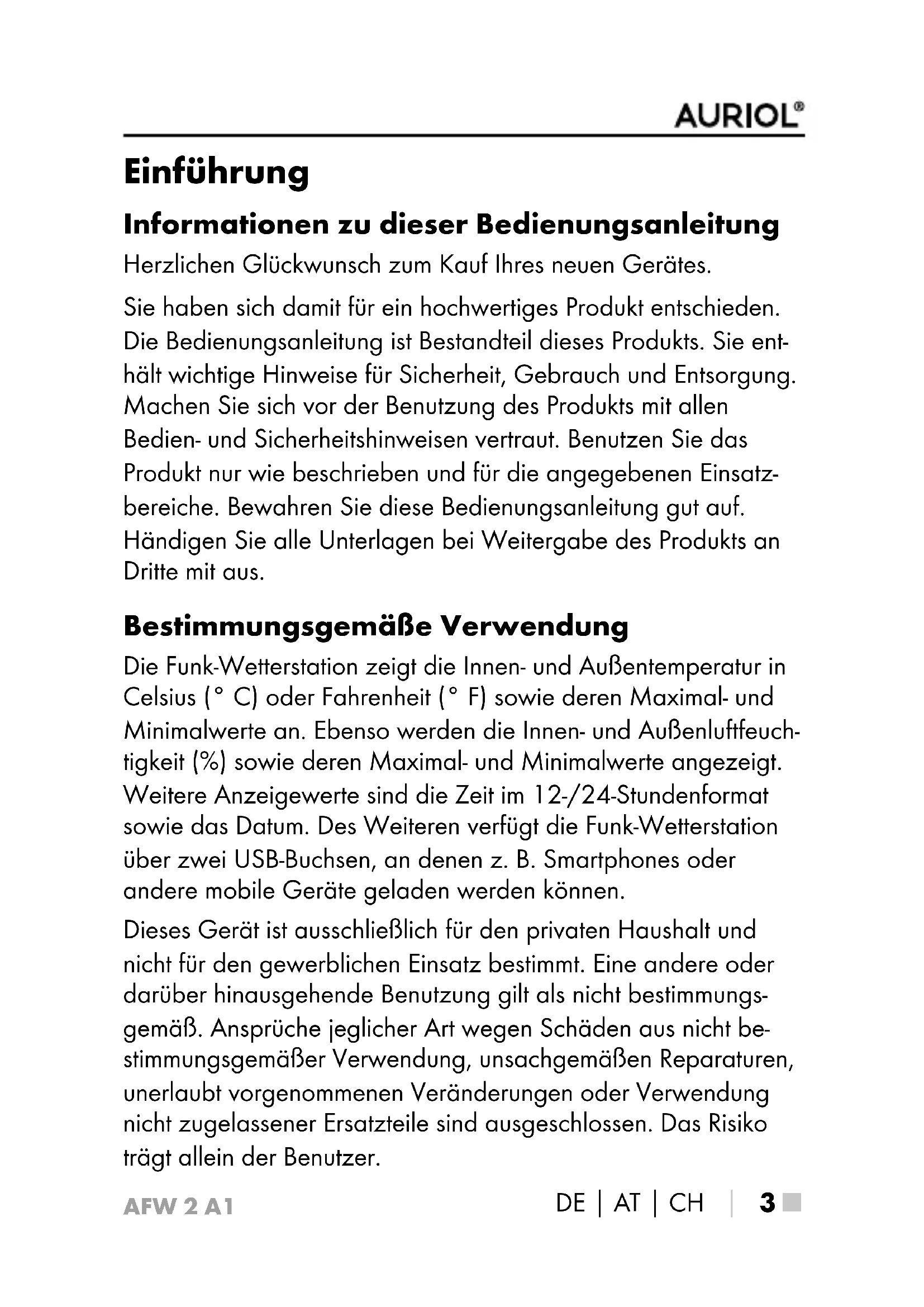

 3 ■ Einführung Informationen zu dieser Bedienungsanleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie ent- hält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatz- bereiche. Bewahren Sie diese Bedienungsanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Bestimmungsgemäße Verwendung Die Funk-Wetterstation zeigt die Innen- und Außentemperatur in Celsius (° C) oder Fahrenheit (° F) sowie deren Maximal- und Minimalwerte an. Ebenso werden die Innen- und Außenluftfeuch- tigkeit (%) sowie deren Maximal- und Minimalwerte angezeigt. Weitere Anzeigewerte sind die Zeit im 12-/24-Stundenformat sowie das Datum. Des Weiteren verfügt die Funk-Wetterstation über zwei USB-Buchsen, an denen z. B. Smartphones oder andere mobile Geräte geladen werden können. Dieses Gerät ist ausschließlich für den privaten Haushalt und nicht für den gewerblichen Einsatz bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungs- gemäß. Ansprüche jeglicher Art wegen Schäden aus nicht be- stimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommenen Veränderungen oder Verwendung nicht zugelassener Ersatzteile sind ausgeschlossen. Das Risiko trägt allein der Benutzer.AFW 2 A1 ■ 4 

Verwendete Warnhinweise In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet: GEFAHR Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen oder zum Tode führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden. ACHTUNG Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden. Falls die Situation nicht vermieden wird, kann dies zu Sach- schäden führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Sachschäden zu vermeiden. HINWEIS ► Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.AFW 2 A1

 5 ■ Sicherheit In diesem Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen. Grundlegende Sicherheitshinweise Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise: ■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwie- sen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benut- zerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.AFW 2 A1 ■ 6 

■ Vergewissern Sie sich vor der Inbetriebnah- me, dass das Produkt und der Netzadapter sowie die Kabelverbindung unbeschädigt sind! Nehmen Sie ein beschädigtes Gerät nicht in Betrieb. ■ Der Netzadapter und das fest angeschlos- sene Anschlusskabel dürfen nicht repariert werden. Im Falle eines Defektes muss der komplette Netzadapter gegen einen baugleichen ausgetauscht werden. ■ Verwenden Sie die Wetterstation und den Netzadapter nur in trockenen Innenräumen. ■ Verwenden Sie die Wetterstation nur mit dem mitgelieferten Netzadapter. ■ Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötigten Betriebsspannung des Netzadapters übereinstimmt. ■ Die verwendete Steckdose muss immer leicht zugänglich sein, damit in einer Ge- fahrensituation der Netzadapter schnell aus der Steckdose entfernt werden kann.AFW 2 A1

 7 ■ ■ Setzen Sie die Wetterstation keiner Feuchtigkeit und keiner direkten Sonneneinstrahlung aus. Sicherheitshinweise für Batterien GEFAHR Eine falsche Handhabung von Batterien kann zu Feuer, Explosio- nen, Auslaufen gefährlicher Stoffe oder anderen Gefahrensituationen führen! ► Die Anweisungen in diesem Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden. ► Batterien gehören nicht in Kinderhände. Bewahren Sie Batterien für Kinder uner- reichbar auf. ► Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.AFW 2 A1 ■ 8 

GEFAHR ► Batterien dürfen niemals kurzgeschlossen, zerlegt, verformt oder ins Feuer geworfen werden. ► Laden Sie nicht aufladbare Batterien niemals auf. ► Chemikalien aus ausgelaufenen oder beschädigten Batterien können bei Berüh

rung Hautreizungen verursachen, benut- zen Sie deshalb in diesem Fall geeignete Schutzhandschuhe. Bei Hautkontakt mit viel Wasser abspülen. Wenn die Chemi

kalien in die Augen gelangt sind, grund- sätzlich mit viel Wasser ausspülen, nicht reiben und sofort einen Arzt aufsuchen. ► Verwenden Sie nur Batterien des glei- chen Typs! Mischen Sie alte Batterien nicht mit neuen! ► Verwenden Sie ausschließlich den ange- gebenen Batterietyp.AFW 2 A1

 9 ■ GEFAHR ► Achten Sie beim Einlegen auf die richtige Polarität. Diese ist im Batteriefach darge- stellt. ► Reinigen Sie die Batterie- und Gerätekon- takte vor dem Einlegen falls erforderlich. ► Entfernen Sie die Batterien aus dem Gerät, wenn Sie es längere Zeit nicht verwenden. ► Entfernen Sie verbrauchte Batterien um- gehend aus dem Gerät. Lieferumfang Der Lieferumfang besteht aus folgenden Komponenten: 1 Wetterstation 1 Außensensor 2 Batterien Typ AA 2 Batterien Typ AAA 1 Netzadapter 1 Dübel (Ø 5 mm) 1 Schraube 1 Bedienungsanleitung 1 Quick Start GuideAFW 2 A1 ■ 10 

HINWEIS ► Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden. ► Bei einer unvollständigen Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline. ♦ Entnehmen Sie alle Teile aus der Verpackung und entfernen Sie sämtliches Verpackungsmaterial. GEFAHR ► Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr. Die Verpackungsmaterialien sind nach umweltver- träglichen und entsorgungstechnischen Gesichts- punkten ausgewählt und deshalb recyclebar. Entsorgen Sie nicht mehr benötigte Verpackungsma- terialien gemäß den örtlich geltenden Vorschriften. Teilebeschreibung Abbildungen siehe Ausklappseiten Abbildung A Display 1 Datumsfeld 2 Temperaturfeld innen 3 Temperaturfeld außen 4 USB-Anschlussfeld 5 UhrzeitfeldAFW 2 A1

/CH - Taste 7 +/MEM - Taste 8 ALARM - Taste 9 SNOOZE/LIGHT - Taste 0 MODE - Taste q NAP - Taste w Batteriefach e Batteriefachdeckel r Anschlussbuchse für den Netzadapter t USB-Buchsen (Typ A) z Netzadapter Abbildung B Außensensor u Kontroll-LED i Aufhängeöse o TX-Taste p Kanal-Wahlschalter a Batteriefach s Batteriefachdeckel d Standfuß (ausklappbar)AFW 2 A1 ■ 12 

Inbetriebnahme HINWEIS Setzen Sie bei der Inbetriebnahme zuerst die Batterien in den Außensensor und danach erst in die Wetterstation. Anforderungen an den Aufstellort ACHTUNG ► Stellen Sie bei der Wahl des Aufstellortes sicher, dass die Geräte keiner direkten Sonneneinstrahlung, Vibration, Staub, Hitze, Kälte und Feuchtigkeit ausgesetzt sind. ► Stellen Sie die Geräte nicht in der Nähe von Hitzequellen, z. B. Heizungen, auf. ► Platzieren Sie den Außensensor in einem Umkreis von maximal 100 m zur Wetterstation. Stellen Sie sicher, dass sich keine störenden Hindernisse zwischen Außensensor und Wetterstation befinden. Anderenfalls kann die Übertra- gung gestört werden. ♦ Stellen Sie die Geräte auf eine waagerechte und ebene Flä- che. Klappen Sie dazu den Standfuß d am Außensensor aus. ♦ Der Außensensor kann alternativ auch mit einer Schraube an der Aufhängeösei aufgehängt werden. Außensensor in Betrieb nehmen ♦ Öffnen Sie das Batteriefacha auf der Geräterückseite, in- dem Sie den Batteriefachdeckels in Pfeilrichtung schieben. ♦ Legen Sie zwei Batterien vom Typ AA, wie im Batteriefacha gekennzeichnet, in das Gerät ein.AFW 2 A1

 13 ■ ♦ Schließen Sie wieder das Batteriefach

. Die Kontroll-LEDu auf der Vorderseite des Außensensors leuchtet kurz auf. Anschließend leuchtet die Kontroll-LEDu einmal pro Minu- te auf und signalisiert so die Funkübertragung. Wetterstation in Betrieb nehmen Sie können die Wetterstation entweder mit dem mitgelieferten Netzadapterz oder mit Batterien betreiben. Netzbetrieb: ♦ Stecken Sie den Niederspannungsstecker des Netz- adaptersz in die Anschlussbuchser der Wetterstation und schließen Sie den Netzadapterz an eine leicht zu erreichende Steckdose an. Batteriebetrieb: ♦ Öffnen Sie das Batteriefachw auf der Geräterückseite, indem Sie den Batteriefachdeckele abnehmen. ♦ Legen Sie zwei Batterien vom Typ AAA, wie im Batterie- fachw gekennzeichnet, in das Gerät ein. ♦ Schließen Sie wieder das Batteriefachw. Nachdem die Spannungsversorgung hergestellt wurde, leuchtet das Display auf und prüft kurz alle Anzeigeelemente. Die Wetterstation versucht nun eine Verbindung zum Außen- sensor herzustellen. Im Temperaturfeld außen 3 blinkt das Empfangssymbol .AFW 2 A1 ■ 14 

HINWEIS Sollte nach ca. 3Minuten noch keine Außentemperatur angezeigt werden, stoppt die Wetterstation die Empfangssu- che. Das Empfangssymbol erlischt und im Temperaturfeld außen 3 wird und angezeigt. Wahrscheinlich kann aufgrund von baulichen Gegebenhei- ten oder aufgrund einer zu großen Entfernung kein Signal empfangen werden. Kann keine automatische Verbindung zum Außensensor herge- stellt werden, kann dies manuell geschehen: ♦ Drücken und halten Sie die –/CH - Taste6, bis das Emp- fangssymbol im Temperaturfeld außen 3 blinkt. ♦ Drücken Sie die TX-Taste o, um das Funksignal des Außensensors manuell auszulösen. Die Wetterstation beginnt nach 3Minuten automatisch das DCF-Signal zu empfangen, ganz egal, ob die Empfangssuche des Außensensors erfolgreich war oder nicht. Im Uhrzeitfeld5 blinkt das Empfangssymbol . Wenn das Empfangssymbol nicht vollständig ( ) im Display blinkt, ist der Empfang des DCF-Sig- nals zu schwach und die Uhrzeit kann nicht synchronisiert wer- den. Suchen Sie einen Aufstellort, an dem das Empfangssymbol vollständig ( ) im Display blinkt. Bei erfolgreichem Empfang des DCF-Signals wird im Uhrzeit- feld5 die gegenwärtige mitteleuropäische Uhrzeit (MEZ) und im Datumsfeld1 das Datum und der Wochentag angezeigt. Zusätzlich wird das Empfangssymbol dauerhalft im Uhrzeit- feld5 angezeigt.AFW 2 A1

 15 ■ Wenn zum Zeitpunkt der Inbetriebnahme keine Synchronisation mit dem DCF-Signal möglich ist, können Sie die Uhrzeit auch manuell einstellen (siehe Kapitel Grundeinstellungen) oder den Empfangsversuch erneut aktivieren. ♦ Drücken Sie gleichzeitig die –/CH - Taste6 und die +/MEM - Taste7, um den Empfangsversuch erneut zu aktivieren. Im Uhrzeitfeld5 blinkt das Empfangssymbol

Das DCF-Signal Das DCF-Signal (Zeitsignalsender) besteht aus Zeitimpulsen, die von einer der genauesten Uhren der Welt, in der Nähe von Frankfurt am Main, Deutschland, abgegeben werden. Die Funk-Wetterstation empfängt diese Signale unter optimalen Bedingungen bis zu einer Distanz von ca. 2000 km um Frankfurt am Main. Der Empfang des DCF-Signals dauert in der Regel ca. 3 – 5 Minuten. Sollte der Empfang des DCF-Signals fehlschla- gen, bricht die Wetterstation nach ca. 7 Minuten den Empfangs- versuch ab. Der Empfang kann durch Hindernisse (z. B. Betonwände) oder Störquellen (z. B. andere elektrische Geräte) erheblich einge- schränkt werden. Verändern Sie gegebenenfalls den Standort der Wetterstation (z. B. in die Nähe eines Fensters), falls es zu Problemen beim Empfang kommt.AFW 2 A1 ■ 16 

Anzeigen im Basismodus Nachdem die Wetterstation das Signal des Außensensors sowie das DCF-Signal empfangen hat, befindet sie sich im Basismodus. Im Basismodus zeigt die Wetterstation folgende Informationen im Display an: Das Datumsfeld 1 Neben dem Kürzel (englisch für Day = Tag) erscheint das Datum des aktuellen Tages und neben dem Kürzel (englisch für Month = Monat) erscheint das Datum des aktuellen Monats. Rechts erscheint das Kürzel für den aktuellen Wochentag. Die Sprache dieses Kürzels ist auf Deutsch voreingestellt, kann aber angepasst werden. Lesen Sie hierzu das Kapitel Grundeinstel- lungen. Das Uhrzeitfeld5 Die Uhrzeit wird gemäß den Voreinstellungen im 24-Stun- denformat angezeigt. Wird in den Grundeinstellungen das 12-Stundenformat gewählt, erscheint in der Zeit von 12:00 Uhr mittags bis 11:59 Uhr abends zur Unterscheidung ein (Lateinisch für „Post Meri- diem“ = nachmittags) vor der Uhrzeit. Während der Sommerzeit erscheint (engl für Daylight Saving Time = Sommerzeit). Diese Anzeige steht nur zur Verfügung, wenn das DCF-Signal empfangen wird.AFW 2 A1

 17 ■ Das Temperaturfeld innen 2 Die von der Wetterstation gemessene Innentem- peratur wird mit einer Teilung von einem Zehntelgrad angezeigt. Oben rechts erscheint die Temperatureinheit (für Grad Celsius). Die Temperatureinheit kann auch auf (Grad Fahrenheit) umgestellt werden. Erscheint , wird der Messbereich von 0 °C bis 50 °C (bzw. 32 °F bis 122 °F) unterschritten, bei Anzeige von wird er überschritten. Unterhalb der Temperaturanzeige wird die relative Luftfeuchtigkeit in % angezeigt, welcher die Wetterstation ausge- setzt ist. Das Temperaturfeld außen 3 Die Außentemperatur wird mit einer Teilung von einem Zehntelgrad angezeigt. Oben rechts erscheint die Temperatureinheit (für Grad Celsius). Die Temperatureinheit kann auch auf (Grad Fahrenheit) umgestellt werden. Erscheint , wird der Messbereich von -20 °C bis 65 °C (bzw. -4 °F bis 149 °F) unterschritten, bei Anzeige von wird er überschritten. Unterhalb der Temperaturanzeige wird die relative Luftfeuchtigkeit in % angezeigt, welcher der Außensensor ausgesetzt ist. Das USB-Anschlussfeld

Wenn Sie Mobilgeräte über die USB-Anschlüsse t aufladen, blinkt das Batteriesymbol neben dem entsprechenden USB-Anschlusssymbol / .AFW 2 A1 ■ 18 

Bedienung und Betrieb Grundeinstellungen ♦ Um die Grundeinstellungen vorzunehmen, drücken und halten Sie die MODE - Taste0 für ca. 3Sekunden. Im Datumsfeld1 blinkt die Sprachenanzeige. ♦ Drücken Sie die

/CH - Taste6 oder die +/MEM - Taste7, um die gewünschte Sprache zu wählen. Sie können zwi- schen Deutsch ( ), Englisch ( ), Italienisch ( ), Spanisch ( ), Französisch ( ) wählen. Deutsch ( ) ist als Standardsprache voreingestellt. ♦ Drücken Sie die MODE - Taste0, um Ihre Eingabe zu bestätigen. Im Uhrzeitfeld5 blinkt (Anzeige für den Bestätigungston bei Tastendruck). ♦ Wählen Sie durch Drücken der

/CH - Taste6 oder der +/MEM - Taste7, die Einstellung , wenn Sie den Bestä- tigungston deaktivieren wollen. ♦ Drücken Sie die MODE - Taste0, um Ihre Eingabe zu bestätigen. Im Uhrzeitfeld5 blinkt

/CH - Taste6 oder die +/MEM - Taste7, um das gewünschte Stundenformat (24- oder 12-Stunden- format) zu wählen. ♦ Drücken Sie die MODE - Taste0, um Ihre Eingabe zu bestätigen. Im Uhrzeitfeld 5 blinkt die Stundenanzeige. ♦ Drücken Sie die

/CH - Taste6 oder die +/MEM - Taste7, um den gewünschten Wert einzustellen. ♦ Drücken Sie die MODE - Taste0, um Ihre Eingabe zu bestätigen. Im Uhrzeitfeld 5 blinkt die Minutenanzeige.AFW 2 A1

 19 ■ ♦ Drücken Sie die

/CH - Taste6 oder die +/MEM - Taste7, um den gewünschten Wert einzustellen. ♦ Drücken Sie die MODE - Taste0, um Ihre Eingabe zu bestätigen. Im Uhrzeitfeld5 blinkt die Jahresanzeige. ♦ Drücken Sie die

/CH - Taste6 oder die +/MEM - Taste7, um den gewünschten Wert einzustellen. ♦ Drücken Sie die MODE - Taste0, um Ihre Eingabe zu bestätigen. Im Datumsfeld1 blinkt die Monatsanzeige. ♦ Drücken Sie die

/CH - Taste6 oder die +/MEM - Taste7, um den gewünschten Wert einzustellen. ♦ Drücken Sie die MODE - Taste0, um Ihre Eingabe zu bestätigen. Im Datumsfeld1 blinkt die Tagesanzeige. ♦ Drücken Sie die

/CH - Taste6 oder die +/MEM - Taste7, um den gewünschten Wert einzustellen. ♦ Drücken Sie die MODE - Taste0, um Ihre Eingabe zu bestätigen. Im Uhrzeitfeld5 blinkt die Temperatureinheit. ♦ Drücken Sie die

/CH - Taste6 oder die +/MEM - Taste7, um die gewünschte Temperatureinheit ( oder ) zu wählen. ♦ Drücken Sie die MODE - Taste0, um Ihre Eingabe zu be- stätigen. Im Uhrzeitfeld5 blinkt (Zeitzonen-Einstellung) ♦ Drücken Sie die

/CH - Taste6 oder die +/MEM - Taste7, um den gewünschten Wert einzustellen. ♦ Drücken Sie die MODE - Taste0, um Ihre Eingabe zu be- stätigen. Das Display wechselt wieder in den Basismodus.AFW 2 A1 ■ 20 

HINWEIS ► Wenn Sie sich in einem Land befinden, in dem zwar immer noch das DCF-Signal empfangen wird, in dem aber die aktuelle Uhrzeit abweicht, können Sie die Zeitzonen-Ein- stellung dazu nutzen, um die Funk-Wetterstation auf die aktuelle Uhrzeit Ihres Landes einzustellen. ► Befinden Sie sich z. B. in einem Land, in dem die Ortszeit eine Stunde vor der Mitteleuropäischen Zeit (MEZ) ist, setzen Sie die Zeitzone auf . Die Funk-Wetterstation wird zwar jetzt noch vom DCF-Signal gesteuert, zeigt aber die Uhrzeit eine Stunde vor MEZ an. Weckzeit und Wecktage einstellen ♦ Drücken Sie die ALARM - Taste8, um in den Alarm-Modus zu gelangen. Im Uhrzeitfeld 5 erscheint die aktuell einge- stellte Weckzeit und die Anzeige für den Alarm-Modus

♦ Drücken und halten Sie die ALARM - Taste 8 für ca. 3Sekunden. Die Stundenanzeige blinkt. ♦ Drücken Sie die

/CH - Taste6 oder die +/MEM - Taste7, um den gewünschten Wert einzustellen. ♦ Drücken Sie die ALARM - Taste8, um Ihre Eingabe zu bestätigen. Die Minutenanzeige blinkt. ♦ Drücken Sie die

/CH - Taste6 oder die +/MEM - Taste7, um den gewünschten Wert einzustellen. ♦ Drücken Sie die ALARM - Taste8, um Ihre Eingabe zu be- stätigen. Im Uhrzeitfeld 5 erscheint das Weckersymbol und zeigt an, dass die Weckfunktion aktiviert ist. Zusätzlich blinkt im Datumsfeld1 die Anzeige für die Wecktage ( ).AFW 2 A1

 21 ■ ♦ Drücken Sie die

/CH - Taste6 oder die +/MEM - Taste7, um die gewünschten Wecktage einzu- stellen ( = Montag bis Sonntag, = Montag bis Freitag, = Samstag und Sonntag). HINWEIS Im Uhrzeitfeld 5 erscheint unter dem Weckersymbol eine Balkenanzeige der eingestellten Wecktage: = keine Balken, = zwei Balken, = fünf Balken. ♦ Drücken Sie die ALARM - Taste8, um Ihre Eingabe zu be- stätigen. Das Display wechselt wieder in den Basismodus. Weckfunktion aktivieren/deaktivieren ♦ Drücken Sie die ALARM - Taste8, um in den Alarm-Modus zu gelangen. Im Uhrzeitfeld5 erscheint die aktuell einge- stellte Weckzeit und die Anzeige für den Alarm-Modus

♦ Drücken Sie kurz die ALARM - Taste8, um die Weckfunkti- on zu aktivieren. Im Uhrzeitfeld5 erscheint das Wecker- symbol und zeigt an, dass die Weckfunktion aktiviert ist. ♦ Drücken Sie erneut kurz die ALARM - Taste8. Das Weckersymbol erlischt und die Weckfunktion ist deaktiviert. Wecksignal ausschalten Das Wecksignal ertönt zur eingestellten Zeit für ca. 2 Minuten. ♦ Drücken Sie eine beliebige Taste, mit Ausnahme der SNOOZE/LIGHT - Taste9, um das Wecksignal auszu- schalten. Die Weckfunktion muss nicht wieder aktiviert werden. Das Weck- signal schaltet sich zur eingestellten Zeit automatisch wieder ein.AFW 2 A1 ■ 22 

Schlummer-Funktion ♦ Drücken Sie, während das Wecksignal ertönt, die SNOOZE/LIGHT - Taste9, um die Schlummer-Funktion zu aktivieren. Das Wecksignal wird für ca. 5 Minuten unterbrochen. Im Display blinken die Anzeige für die Schlummer-Funktion ( ) und das Weckersymbol . NAP-Timer-Funktion (Kurzschlaftimer) ♦ Drücken und halten Sie für ca. 3Sekunden die NAP - Tasteq, um die Zeit für den Kurzschlaftimer einzustellen. Im Uhrzeit- feld5 blinkt die aktuell eingestellte Kurzschlafzeit. ♦ Drücken Sie die

/CH - Taste6 oder die +/MEM - Taste7, um den gewünschten Wert (von 5 Minuten bis maximal 2 Stunden in 5-Minuten-Schritten) einzustellen. ♦ Drücken Sie die NAP - Tasteq , um Ihre Eingabe zu bestäti- gen und den Kurzschlaftimer zu starten. Die eingestellte Zeit wird nun heruntergezählt. Sobald die Zeit heruntergezählt ist, ertönt für ca. 2 Minuten das Wecksignal. ♦ Drücken Sie eine beliebige Taste, um den Kurzschlaftimer zu deaktivieren.AFW 2 A1

 23 ■ Maximale / minimale Temperatur / Luftfeuchtigkeit anzeigen Nach dem Herstellen der Spannungsversorgung und der Verbin- dung zum Außensensor werden die maximalen und minimalen Werte für Temperatur und Luftfeuchtigkeit automatisch von der Wetterstation erfasst und gespeichert. ♦ Drücken Sie im Basismodus einmal die +/MEM - Taste7. In den beiden Temperaturfeldern erscheint neben der Anzeige der Luftfeuchtigkeit das Symbol und es wird der für innen und außen jeweils höchste gemessene Wert angezeigt. ♦ Drücken Sie im Basismodus zweimal die +/MEM - Taste7, erscheint das Symbol und es wird der für innen und außen jeweils niedrigste gemessene Wert angezeigt. ♦ Nach ca. 5 Sekunden werden automatisch wieder die aktuellen Werte für innen und außen angezeigt. ♦ Drücken und halten Sie die +/MEM - Taste7 für ca. 3Sekunden gedrückt, um die gespeicherten Werte zu löschen. Hintergrundbeleuchtung Im Batteriebetrieb schaltet sich die Hintergrundbeleuchtung des Displays nach ca. 10 Sekunden aus, um die Batterien zu schonen. ♦ Drücken Sie die SNOOZE/LIGHT - Taste9, um die Hintergrundbeleuchtung des Displays für ca. 10 Sekunden einzuschalten. Im Netzbetrieb ist die Hintergrundbeleuchtung des Displays dauerhaft eingeschaltet. ♦ Drücken Sie wiederholt die SNOOZE/LIGHT - Taste9, um die Helligkeit der Hintergrundbeleuchtung in vier Stufen (Hoch, Mittel, Niedrig, Aus) einzustellen.AFW 2 A1 ■ 24 

Batterieanzeige Wenn das Batteriesymbol im Temperaturfeld innen 2 erscheint, sollten sobald wie möglich die Batterien der Wetter- station gewechselt werden (siehe auch Kapitel Wetterstation in Betrieb nehmen). Wenn das Batteriesymbol im Temperaturfeld außen 3 erscheint, sollten sobald wie möglich die Batterien des Außen- sensors gewechselt werden (siehe auch Kapitel Außensensor in Betrieb nehmen). Funkkanal wechseln Funkkanal am Außensensor wechseln Sie können zwischen 3 Funkkanälen wählen. Voreingestellt ist Kanal 1. ♦ Öffnen Sie das Batteriefacha auf der Geräterückseite, indem Sie den Batteriefachdeckels abnehmen. ♦ Wählen Sie einen Funkkanal, indem Sie den Kanal-Wahl- schalterp auf CH1, CH2 oder CH3 schieben. ♦ Drücken und halten Sie die

/CH - Taste6, bis das Emp- fangssymbol im Temperaturfeldaußen3 blinkt. ♦ Drücken Sie die TX - Tasteo, um das Funksignal des Außensensors manuell auszulösen. Nach erfolgreichem Empfang werden im Temperaturfeld außen 3 die Tempera- tur und Luftfeuchtigkeit auf dem neuen Funkkanal angezeigt. ♦ Schließen Sie wieder das Batteriefacha.AFW 2 A1

 25 ■ Anzeige des Funkkanals an der Wetterstation wechseln Wenn die Wetterstation das Funksignal des Außensensors emp- fängt, zeigt sie automatisch den entsprechenden Kanal an. Sie können jedoch die Anzeige der verschiedenen Funkkanäle auch manuell einstellen. ♦ Drücken Sie wiederholt die

/CH - Taste6, um zwischen den Anzeigen CH1 (nur Kanal 1 anzeigen), CH2 (nur Kanal 2 anzeigen), CH3 (nur Kanal 3 anzeigen) und (alle Kanäle abwechselnd in einer Schleife anzeigen) zu wechseln. HINWEIS ► Es werden nur die Werte von Außensensoren angezeigt, die auch mit der Wetterstation verbunden sind. ► Wenn Sie mehrere Außensensoren verwenden, wählen Sie für jeden Außensensor einen anderen Funkkanal.AFW 2 A1 ■ 26 

USB-Geräte aufladen ACHTUNG ► Die Nutzung der USB-Buchsen t ist nur im Netzbe- trieb möglich! ► Vergewissern Sie sich, dass die Stromaufnahme des USB-Gerätes nicht höher als 2,1 A ist, wenn Sie nur eine USB-Buchse nutzen. Nähere Informationen erhalten Sie in der Bedienungsanleitung Ihres USB-Gerätes. ► Bei gleichzeitiger Nutzung beider USB-Buchsen

darf die Gesamtstromaufnahme der angeschlossenen USB-Geräte 2,1 A nicht überschreiten! ♦ Verbinden Sie Ihr USB-Gerät mit einer der USB-Buchsen t. Im USB-Anschlussfeld 4 blinkt das Batteriesymbol neben dem entsprechenden USB-Anschlusssymbol und signalisiert, dass Ihr USB-Gerät geladen wird. ♦ Trennen Sie Ihr USB-Gerät von der USB-Buchse, wenn es vollständig geladen ist. Fehlerbehebung Angeschlossenes USB-Gerät wird nicht geladen. ■ Wetterstation wird nicht im Netzbetrieb genutzt. Verbinden Sie den Netzadapterz mit der Wetterstation. ■ Keine Steckverbindung zum USB-Gerät. Überprüfen Sie die Steckverbindung. ■ Die Stromaufnahme des angeschlossenen USB-Gerätes ist zu groß (> 2,1 A). Das Gerät kann nicht über die Wetterstation geladen werden.AFW 2 A1

 27 ■ Verbindung zum Außensensor kann nicht hergestellt werden. ■ Es befinden sich störende Hindernisse oder andere Störquellen, wie z. B. Betonwände oder andere Funkübertra- gungsgeräte, zwischen Wetterstation und Außensensor. Verändern Sie den Aufstellort und versuchen Sie es erneut. ■ Entfernung zwischen Wetterstation und Außensensor ist zu groß. Verringern Sie die Entfernung. Ein „Sichtkontakt“ zwi- schen Außensensor und Wetterstation verbessert oftmals die Übertragung. ■ Batterien der Wetterstation oder des Außensensors sind verbraucht. Erneuern Sie die Batterien. Synchronisation mit dem DCF-Signal nicht möglich ■ Hindernisse oder andere Störquellen, wie z. B. Betonwände oder andere Funkübertragungsgeräte, stören den Empfang des DCF-Signals. Verändern Sie den Aufstellort (z. B. in die Nähe eines Fensters) und versuchen Sie es erneut. ■ Batterien der Wetterstation sind verbraucht. Erneuern Sie die Batterien.AFW 2 A1 ■ 28 

Reinigung GEFAHR Stromschlaggefahr! ► Ziehen Sie den Netzadapter aus der Steckdose, bevor Sie mit der Reinigung beginnen. ACHTUNG ► Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden. ► Verwenden Sie keine ätzenden, scheuernden oder lösungs- mittelhaltige Reinigungsmittel. Diese können die Oberflä- chen des Gerätes angreifen. ♦ Reinigen Sie die Oberflächen des Gerätes mit einem wei- chen, trockenen Tuch. Bei hartnäckigen Verschmutzungen verwenden Sie ein leicht feuchtes Tuch mit einem milden Reinigungsmittel. Lagerung ♦ Sollten Sie das Produkt längere Zeit nicht benutzen, trennen Sie es von der Spannungsversorgung bzw. entnehmen Sie die Batterien und lagern Sie es an einem sauberen, trockenen Ort ohne direkte Sonneneinstrahlung.AFW 2 A1

 29 ■ Entsorgung Das Symbol einer durchgestrichenen Mülltonne auf Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen. Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht. Batterien dürfen nicht über den Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde/ seines Stadtteils oder im Handel abzugeben. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwer- metalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie Batterien nur im entladenen Zustand zurück. Entsorgen Sie die Verpackung umweltgerecht. Beachten Sie die Kennzeichnung auf den verschiede- nen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmateriali- en sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung: 1–7: Kunststoffe, 20–22: Papier und Pappe, 80–98: Verbundstoffe Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.AFW 2 A1 ■ 30 

Anhang Technische Daten Wetterstation Stromversorgung über Netzadapter: 5V (Gleichstrom) / 2500 mA oder Batterien: 2 x 1,5V (Gleichstrom) (Typ AAA/LR03) Temperaturmessbereich

Messgenauigkeit 0 bis +50 °C (+32 bis +122 °F) / ±1,5 °C (± 2,7 °F) Temperaturauflösung 0,1 °C (0,1 °F) Messbereich Luftfeuchtigkeit / Messgenauigkeit 20 bis 99 %

± 5 % Auflösung Luftfeuchtigkeit 1 % Funkuhrsignal DCF77 USB-Buchsen 5V (Gleichstrom)

• Bei gleichzeitiger Nutzung beider USB-Buchsen t darf die Gesamtstromaufnahme der angeschlossenen USB-Geräte 2,1A nicht überschreiten!AFW 2 A1

(Wechselstrom) 50/60 Hz, max. 0,5 A Ausgang 5V (Gleichstrom) / 2500 mA Polarität (Plus innen, Minus außen) Schutzklasse II / (Doppelisolierung) Schutzart IP20 Effizienzklasse

Schaltnetzteil kurzschlussfester Sicherheits transformator Nenn- Umgebungs- temperatur (ta) 40 °CAFW 2 A1 ■ 32 

Außensensor Batterien 2x1,5V (Gleichstrom) (Typ AA/LR06) Temperaturmessbereich

Messgenauigkeit -20bis+65

±1,5 °C (± 2,7 °F) Messbereich Luftfeuchtigkeit / Messgenauigkeit 20bis99 %

± 5 % Auflösung Luftfeuchtigkeit 1% Übertragungsfrequenz 433MHz Sendeleistung < 10dBm Reichweite max. 100m (im freien Gelände) Schutzart IPX4 (spritzwassergeschützt) Vereinfachte EU-Konformitätserklärung Hiermit erklärt die Kompernaß Handels GmbH, dass der Funkanlagentyp Funk-Wetterstation AFW2A1 den grundlegenden Anforderungen und den anderen relevanten Vorschriften der RE-Richtlinie 2014/53/EU, der Niederspannungsrichtlinie 2014/35/EU, der ERP-Richtlinie 2009/125/EC und der RoHS-Richtlinie 2011/65/EU entspricht. Die vollständige EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar: www.kompernass.com/support/311588_DOC.pdf.AFW 2 A1

 33 ■ Garantie der Kompernaß Handels GmbH Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt. Garantiebedingungen Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original– Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Pro- dukts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassen- bon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Ga- rantiezeit anfallende Reparaturen sind kostenpflichtig.AFW 2 A1 ■ 34 

Garantieumfang Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produktteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angese- hen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus, Backformen oder Teile, die aus Glas gefertigt sind. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungs- zwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerbli- chen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemä- ßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.AFW 2 A1

 35 ■ Abwicklung im Garantiefall Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen: ■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit. ■ Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt Ihrer Bedienungsanleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite. ■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. ■ Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift über- senden. Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Software herunterladen.AFW 2 A1 ■ 36 

Service Service Deutschland Tel.: 0800 5435 111 (kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 311588 Importeur Bitte beachten Sie, dass die folgende Anschrift keine Servicean- schrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.
