| Produkttyp | Funkwetterstation mit kabellosem Außensensor |
| Marke | Auriol |
| Modell | AFT 77 B2 |
| Stromversorgung Station | 2 Batterien Typ AAA/LR03 (1,5 V) |
| Stromversorgung Außensensor | 2 Batterien Typ AAA/LR03 (1,5 V) |
| Anzeige | Innen- und Außentemperatur, Uhrzeit, Datum, Wochentag, Alarme, Tendenz |
| Innentemperaturbereich | 0 °C bis +50 °C (32 °F bis 122 °F) |
| Außentemperaturbereich | -20 °C bis +60 °C (-4 °F bis +140 °F) |
| Temperaturgenauigkeit | ±1,5 °C (±2,7 °F) |
| Temperaturauflösung | 0,1 °C (0,1 °F) |
| Zeitsignal | DCF77 (funkgesteuert) |
| Übertragungsfrequenz Sensor | 433 MHz |
| Maximale Reichweite | 100 m im Freifeld |
| Schutzart Sensor | IPX4 (Spritzwasserschutz) |
| Alarmfunktionen | 2 Alarme, Schlummerfunktion (5 Minuten) |
| Hintergrundbeleuchtung | Ja, Berührungsaktivierung (10 Sekunden) |
| Trendanzeige | Temperatur steigend, stabil oder fallend |
| Min/Max-Anzeige | Ja, für Innen- und Außentemperatur |
| Einstellbare Zeitzone | Ja, Versatz zu MEZ |
| Anzeigesprachen | Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Dänisch, Englisch |
| Wandmontage | Möglich (Aufhängeöse, Dübel und Schrauben im Lieferumfang) |
| Garantie | 3 Jahre |
| Wartung und Reinigung | Weiches, trockenes Tuch, keine Lösungsmittel verwenden |
| Sicherheit | Verwendung in trockenen Innenräumen, außerhalb der Reichweite von Kindern, korrekte Handhabung der Batterien |
Häufig gestellte Fragen - AFT 77 B2 AURIOL
Benutzerfragen zu AFT 77 B2 AURIOL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Wetterstation kostenlos im PDF-Format! Finden Sie Ihr Handbuch AFT 77 B2 - AURIOL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. AFT 77 B2 von der Marke AURIOL.
BEDIENUNGSANLEITUNG AFT 77 B2 AURIOL
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
FR CH
DE/AT/CH Bedienungsanleitung Seite 1
Informationen zu dieser Bedienungsanleitung 3
Bestimmungsgemäß Verwendung 3
Verwendete Warnhinweise 4
Sicherheit 5
Grundlegende Sicherheitshinweise 5
Sicherheitshinweise für Batterien 6
Lieferumfang 7
Teilebeschreibung 8
Inbetriebnahme 9
Anforderungen an den Aufstellort 9
Wandmontage von Temperaturstation und/oder AuBensensor . . 10
AuBensor in Betriebnehmen 11
Temperaturstation in Betriebnehmen 11
Anzeigen im Basismodus 14
Bedienung und Betrieb 16
Grundeinstellungen 16
Alarmzeit einstellen 19
Alarmaktivieren/deaktivieren 19
Alarmsignal ausschalten 20
Schlummer-Funktion 20
Zeitzone abrufen 20
Maximale/minimale Temperatur anzeigen 21
Temperatureinheit des AuBensensors wechseln 21
Batteriewechselanzeige 22
Hintergrundbeleuchting 22
Temperaturstation in den Auslieferungszustand zusacksetzen. .22
Fehlerbehebung 23
Reinigung 24
Lagerung 24
Entsorgung 24
Anhang 26
Technische Daten 26
Vereinfache EU-Konformitätserklung 27
Garantie der Kompernaß Handels GmbH 27
Service 30
Importeur 30

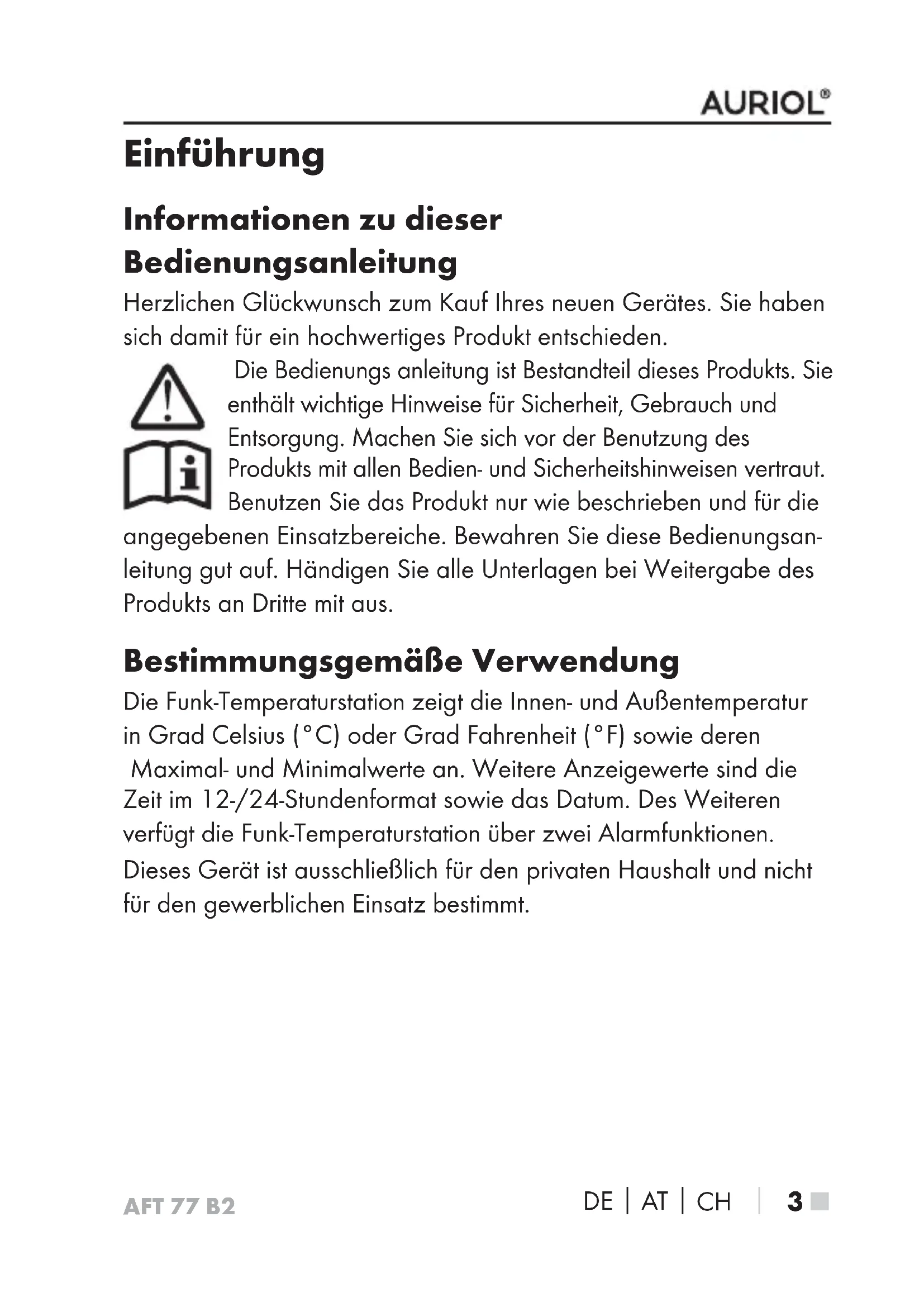

Einführung
Informationen zu dieser Bedienungsanleitung
Herzlichen Glückwunsch zum Kauf ihrer neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden.
Die Bedienungs anleitung ist Bestandteil these Products. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und für die
angegebenen Einsatzbereiche. Bewahren Sie diese Bedienungsanleitung gut auf. Handigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäß Verwendung
Die Funk-Temperaturstation zeigt die Innen- und Außentemperatur in Grad Celsius (°C) oder Grad Fahrenheit (°F) sowie deren Maximal- und Minimalwerte an. Weitere Anzeigewerte sind die Zeit im 12-/24-Stundenformat sowie das Datum. Des Weiteren verfügt die Funk-Temperaturstation über zwei Alarmfunktionen. Dieses Gerät ist ausschließlich für den privaten Haushalt und nicht für den gewerblichen Einsatz bestimmt.
Verwendete Warnhinweise
In der vorliegenden Bedienungsanleitung werden folgende
Warnhinweiseverwendet:
GEFAHR
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.
Falls die gefährliche Situation nicht vermieden wird, kann dies zu Verletzungen oder zum Tode führen.
Die Anweisungen in thism Warnhinweis befolgen, um Verletzungen von Personen zu vermeiden.
ACHTUNG
Ein Warnhinweis dieser Gefahrenstufe kennzeichnet einen möglichen Sachschaden.
Falls die Situation nicht vermieden wird, kann dies zu Sachsen führen.
Die Anweisungen in thisum Warnhinweis befolgen, um Sachaden zu vermeiden.
HINWEIS
Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.
Sicherheit
In thisum Kapitel erhalten Sie wichtige Sicherheitshinweise im Umgang mit dem Gerät. Ein unsachgemäßer Gebrauch kann zu Personen- und Sachscha den führen.
Grundlegende Sicherheitschinweise
Beachten Sie für einen sicheren Umgang mit dem Gerät die folgenden Sicherheitshinweise:
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
■ Vergewissern Sie sich vor der Inbetriebnahme, dass das Produkt unbeschädigt ist! Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
Verwenden Sie die Temperaturstation nur in trockenen Innenräumen.
Setzen Sie die Temperaturstation keiner Feuchtigkeit und keiner direkten Sonnen einstrahlung aus.
Setzen Sie die Temperaturstation keinem extrem hohen elektron magnetischen Feld aus. Dieses kann die Funktion des Produkts beeinträchtigen.
Sicherheitshinweise für Batterien
GEFAHR
Eine falsche Handhabung von Batterien kann zu Feuer, Explosionen, Auslaufen gefährlicher Stoffe oder anderen Gefahrensituationen führen!
- Batterien gehören nicht in Kinderhände. Bewahren Sie Batterien für Kinder unerreichbar auf.
Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. - Batterien dürfen niemals kurzgeschlossen, zerlegt, verformt oder ins Feuer geworfen werden.
Laden Sie nicht aufladbare Batterien niemals auf.
Chemikalien aus ausgelaufenen oder beschädigten Batterien können bei Berührung Hautreizungen verursachen, benutzen Sie deshalb in diesen Fall geeignete Schutzhandschuhe. Bei Hautkontakt mit viel Wasser abspulen. Wenn die Chemikalien in die Augen gelangt sind, grundsätzlich mit viel Wasser ausspulen, nicht reiben und sofort einen Arzt aufsuchen. - Verwenden Sie nur Batterien des gleichen Types! Mischen Sie alte Batterien nicht mit neuen!
Verwenden Sie ausschließlich den angegebenen Batterietyp. - Achten Sie beim Einlagen auf die richtige Polarität. Diese ist im Batteriefach dargestellt.
- Reinigen Sie die Batterie- und Gerätekontakte vor dem Einlagen falls erforderlich.
Entfernen Sie die Batterien aus dem Gerät, wenn Sie es längerere Zeit nicht verwenden.
Entfernen Sie verbrauchte Batterien umgehend aus dem Gerät.
Lieferumfang
Der Lieferumfang besteht aus folgenden Komponenten:
1 Temperaturstation
1 Außensor
4 Batterien Typ AAA
2 Dübel (Ø 5 mm)
2 Schrauben (0 3 mm)
1 Bedienungsanleitung
1 Kurzanleitung
HINWEIS
Prüfen Sie die Lieferung auf Vollständigkeit und auf sightbare Schäden.
Bei einer unvollständigen Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Transport wenden Sie sich an die Service-Hotline.
Entnahmen Sie alle Teile aus der Verpackung. Entfernen Sie)samtliches Verpackungsmaterial und die Schutzfolie vom Display.
GEFAHR
Verpackungsmaterialien)dürfen nicht zum Spielena verwendet werden. Es besteht Erstickungsgefahr.
Teilebeschreibung
Abbildungen siehe Ausklappseite
Abbildung A: Temperaturstation
0
-Taste
2
SNOOZE / LIGHT
-Taste
3
-Taste
4
Display
5
Alarmfeld 2
6
Uhrzeitfeld
7
Temperaturfeld innen
8
Datumsfeld
9
-Taste
10
-Taste
11
-Taste
12
-Taste
13
-Taste
14
Temperaturfeld außen
15
Alarmfeld 1
16
Aufhängeöse
17
Batteriefach
18
Batteriefachdeckel
19
RESET-Taste
Abbildung B: AuBensenso
20 Display
21 Kontroll-LED
22 Aufhangeöse
23 TX-Taste
24 ^ C / ^ F -Taste
25 Batteriefach
26 Batteriefachdeckel
27 StandfuB
28 Dübel
29 Schraube
Inbetriebnahme
HINWEIS
- Setzen Sie bei der Inbetriebnahme zuerst die Batterien in den Außensor und danach erst in die Temperaturstation ein.
Anforderungen an den Aufstellort
ACHTUNG
Stellen Sie bei der Wahl des Aufstellortes sicher, dass die Geräte keiner direkten Sonneneinstrahlung, Vibration, Staub, Hitze, Kälte und Feuchtigkeit ausgesetzt sind.
Stellen Sie die Geräte nicht in der Höhe von Hitzequellen, z. B. Heizungen, auf.
Montieren Sie den Außensor in einem Umkreis von maximal 100m zur Temperaturstation. Stellen Sie sich, dass sich keine störenden Hindernisse zwischen Außensor und Temperaturstation befinden. Anderenfalls kann die Übertragung gestört werden.
Die Temperaturstation und der AuBensensor konnen entweder auf eine waagerechte und ebene Fläche gestellt oder mit einer Schraube an der Aufhängeöse 16 bzw.22 aufgehängt werden.
Klappen Sie beim Außensor den Standfuß aus, umihn aufzustellen. Schützen Sie ggf. empfindliche Oberflächen mit einer Unterlage.
Wandmontage von Temperaturstation und/oder Außensor
Sie benötigten für die Montage eine Bohrmschine, einen 0.5mm -Bohrer und einen Kreuzschlitzschraubendreher.
GEFAHR
Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie in die Wand bohren. Es besteht Verletzungsgefahr!
ACHTUNG
Die mitgelieferten Dübel sind nur für die Befestigung in Beton oder Stein geeignet. Prufen Sie unbedingt vor der Montage ihren Montageort auf Eignung für die Dübel. Ziehen Sie im Zweifelsfall einen Fachmann hinzu.
Markieren Sie das Bohrloch an der Wand.
Bohren Sie mit einer Bohrmsachine und einem 5mm Bohrern an der markierten Stelle das Loch mit einer Tiefe von mindestens 25~mm .
Stecken Sie den Dübel in das Bohrloch.
Drehen Sie die Schraube mit einem Kreuzschlitzschraubendreher in den Dübel ein. Lassen Sie den Schraubenkopf ca. 3 mm Herausstehen.
Hängen Sie die Temperaturstation oder den Außensor an der Aufhängeöse 16 bzw. 22 auf.
Außensor in Betriebnehmen
Öffnen Sie das Batteriefach 25 auf der Geräterückseite, indem Sie den Batteriefachdeckel 26 in Pfeilrichtung schiben.
Legen Sie zwei Batterien vom Typ AAA, wie im Batteriefach 25 gekennzeichnet, in das Gerät ein.
Schließen Sie wieder das Batteriefach 25. Die Kontroll-LED 21 leuchtet kurz auf und im Display 20 wird die aktuelle Temperatur angezeigt. Anschliebend leuchtet die Kontroll-LED 21 einmal pro Minute auf und signalisiert so die Funkübertragung.
Temperaturstation in Betriebnehmen
Öffnen Sie das Batteriefach 17 auf der Geräterrückseite, indem Sie den Batteriefachdeckel 18 abnehmen.
Legen Sie zwei Batterien vom Typ AAA, wie im Batteriefach 17 gekennzeichnet, in das Gerät ein.
SchlieBen Sie wieder das Batteriefach 17.
Nachdem die Spanningsversorgung hergestellt wurde, werden kurz sümmtliche Anzeigen im Display 4 eingeblendent und es ertont ein Signalton. Die Temperaturstation versucht nun eine Verbindung zum Außensor herzustellen. Im Temperaturfeld außen 14 blinkt das Empfangssymbol .). Bei erfolglicher Verbindung zum Außensensor erlischt das Empfangssymbol und die Außentemperatur wird angezeigt.
HINWEIS
Sollte nach ca. 3 Minuten noch keine Außentemperatur angezeigt werden, stoppt die Temperaturstation die Empfangssuche. Das Empfangssymbol erlischt und im Temperaturfeld außen wird angezeigt.
HINWEIS
Wahrscheinlich kann aufgrund von baulichen Gegebenheiten oder aufgrund einer zu großen Entfernung kein Signal empfangenen werden.
Kann keine automatische Verbindung zum Außensor hergestellt werden, kann dies manuell geschehen:
Drucken und halten Sie die +-Taste 10 der Temperaturstation, bis das Empfangssymbol-im Temperaturfeld auBen 14 blinkt.
Drucken Sie die TX-Taste 23 des AuBensensors, um das Funksignal des AuBensensors manuell auszulösen.
Die Temperaturstation beginnnt nach 3 Minuten automatisch das DCF-Signal zu empfangen, ganz egal, ob die Empfangssuche des Außensensors erfolgreich war oder nicht. Im Uhrzeitfeld 6 blinkt das Empfangssymbol Wenn nur derunte Teil des Empfangssymbols (A) im Display 4 blinkt, ist der Empfang des DCF-Signals zu schwach und die Uhrzeit kann nicht synchronisiert werden. Suchen Sie einen Aufstellort, an dem das Empfangssymbol vollständig (B) im Display 4 blinkt.
Bei erfolgreichem Empfang des DCF-Signals wird im Uhrzeitfeld die gegenüber mitteleuropäische Uhrzeit (MEZ) und im Datumfeld das Datum und der Wochentag angezeigt. Zusätzlich wird das Empfangssymbol dauerhaft im Uhrzeitfeld angezeigt.
Wenn zum Zeitpunkt der Inbetriebnahme keine Synchronisation mit dem DCF-Signal möglich ist, können Sie den Empfangsversuch erneut starten oder die automatische DCF-Empfangsfunktion ausschalten und die Uhrzeit manuell einstellen (siehe Kapitel Grundeinstellungen).
Drucken Sie die -Taste 12, um den Empfangsversuch erneut zu starten. Im Uhrzeitfeld 6 blinkt das Empfangssymbol
Um den Empfangsversuch abzubrechen, drücken Sie erneut die -Taste 12. Im Uhrzeitfeld erlischt das Empfangssymbol
Wenn weiterhin keine Synchronisation mit dem DCF-Signal möglich ist, können Sie die automatische DCF-Empfangsfunktion manuell ein-/ausschalten.
Drucken und halten Sie die -Taste 12. Der obere Teil des Empfangssymbols ( ) wird im Uhrzeitfeld 6 angezeigt. Die automatische DCF-Empfangsfunktion ist ausgeschaltet.
Drücken und halten Sie erneut die (- -Taste 12. Die automatische DCF-Empfangsfunktion ist wieder eingeschaltet und kann erneut gestartet werden.
Das DCF-Signal
Das DCF-Signal (Zeitsignalsender) besteht aus Zeitimpulsen, die von einer der genauesten Uhren der Welt, in der Höhe von Frankfurt am Main, Deutschland, abgegeben werden.
Die Funk-Temperaturstation empfängt diese Signale unter optimalen Bedingungen bis zu einer Distan von ca. 2000 km um Frankfurt am Main. Der Empfang des DCF-Signals dauert in der Regel ca. 3 - 5 Minuten. Sollte der Empfang des DCF-Signals fehlschlagen, bricht die Temperaturstation nach ca. 7 Minuten den Empfangsversuch ab.
Der Empfang kann durch Hindernisse (z. B. Betonwände) oder Störquellen (z. B. andere elektrische Geräte) erheblich eingeschrankt werden. Verändern Sie gegebenenfalls den Standort der Temperaturstation (z. B. in die Nähe eines Fensters), falls es zu Problemen beim Empfang kommt.
Anzeigen im Basismodus
Nachdem die Temperaturstation das Signal des Außensensors sowie das DCF-Signal empfangen hat, befindet sie sich im Basismodus. Im Basismodus zeigt die Temperaturstation folgende Informationen im Display 4 an:
Alarmfeld 1 und Alarmfeld 2
Die Alarmzeiten werden gemäß den Voreinstellungen im 24-Stundenformat angezeigt. Wird in den Grundeinstellungen das 12-Stundenformat gewählt, erscheint in der Zeit von 12:00 Uhr mittags bis 11:59 Uhr abends ein Mateinisch für „Post Meridiem" = nachmittags) vor der Alarmzeit. In der Zeit von 12:00 Uhr abends bis 11:59 Uhr mittags erscheint ein Mateinisch für „Ante Meridiem" = vormittags) vor der Alarmzeit. Bei aktiviertem Alarm erscheint das Symbol bzw. vor der entsprechenden Alarmzeit. Bei eingeschalteter Schlummer-Funktion blinkt zusammen die Anzeige ^空 im entsprechenden Alarmfeld.

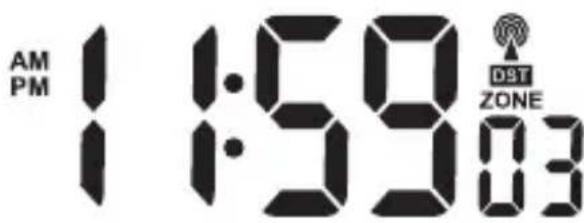

Das Uhrzeitfeld 6
Die Uhrzeit wird gemäß den Voreinstellungen im 24-Stundenformat angezeigt. Wird in den Grundestillungen das
12-Stundenformat gewählt, erscheint in der Zeit von 12:00 Uhr mittags bis 11:59 Uhr abends ein P Mateinisch für „Post Meridiem" = nachmittags) vor der Uhrzeit. In der Zeit von 12:00 Uhr abends bis 11:59 Uhr mittags erscheint ein A Mateinisch für „Ante Meridiem" = vormittags) vor der Uhrzeit. Während der Sommerzeit erscheint D S ngl. für Daylight Saving Time = Sommerzeit). Diese Anzeige steht nur zur Ver用户提供ng, wenn das DCF-Signal empfangen wird.
Das Datumsfeld 8
23D 10M Neben dem Kürzel (english für Day = Tag)
FR DAY erscheint das Datum des aktuellen Tages und geben dem Kürzel Menglisch für Month = Monat)
erscheint das Datum des aktuellen Monats.
Links darüber der Anzeige Dayglisch für Tag) erscheint das Kürzel für den aktuellen Wochentag. Die Sprache theses Kürzels kann angepasst werden (siehe Kapitel Grundeinstellungen).
Das Temperaturfeldinnen
UN MAX MIN Die von der Temperaturstation gemessene Innentemperatur wird mit einer Teilung von einem Zehntelgrad angezeigt. Oben rechts erscheidt die Temperatureinheit für Grad Celsius).
Die Temperatureinheit kann auch auf ^ (Grad Fahrenheit) umgestellt werden. Erscheint wird der Messbereich von 0^ bis 50^ (bzw. 32^ bis 122^ ) unterscriitten, bei Anzeige von wird er übersritten. Links darüber der Temperaturanzeige wird der Temperaturtrend angezeigt.
Folgende Anzeigen sind möglich:
= Die Temperatur steigt.
Die Temperatur bleibt konstant.
Die Temperatur sinkt.
Erscheint links darüber der Temperaturzeige das Batteriesymbol sollten sobald wie möglich die Batterien der Temperaturstation gewechselt werden (siehe Kapitel Temperaturstation in Betriebnehmen).
Das Temperaturfeld außen 14
Max Min Die AuBentemperatur wird mit einer Teilung von einem Zehntelgrad angezeigt. Oben rechts erscheint die Temperatureinheit fur Grad Celsius).Die Temperatureinheit kann auch auf F
(Grad Fahrenheit) umgestellt werden. Erscheint wird der Messbereich von -20^ bis 60^ (bzw. -4^ bis 140^ ) untersritten, bei Anzeige von wird er übersritten. Links geben der Temperaturanzeige wird der Temperaturtrend angezeigt.
Folgende Anzeigen sind möglich:
Die Temperatur steigt.
Die Temperatur bleibt konstant.
Die Temperatur sinkt.
Erscheint links darüber der Temperaturzeige das Batteriesymbol sollten sobald wie möglich die Batterien des AuBensensors ge wechselt werden (siehe Kapitel AuBensensor in Betriebnehmen).
Bedienung und Betrieb
Grundeinstellungen
Falls keine Synchronisation mit dem DCF-Signal möglich ist, können Sie die Temperaturstation auch manuell einstellen.
Um die Grundeinstellungen vorzunehmen, drücken und halten Sie die -Taste 11 fur ca. 3 Sekunden. Im Uhrzeitfeld 6 blinkt 24hr.
Drücken Sie die + -Taste 10 oder die - -Taste 12, um das gewünschte Stundenformat (24- oder 12-Stundenformat) einzustellen.
Drücken Sie die -Taste 11, um ihre Eingabe zu bestätigten. Im Uhrzeitfeld 6 blinkt 00 (Zeitzonen-Einstellung).
Drücken Sie die + -Taste 10 oder die - -Taste 12, um den gewünschten Wert einzustellen.
HINWEIS
- Wenn Sie sich in einem Land befinden, in dem bereits immer noch das DCF-Signal empfangen wird, in dem aber die aktuelle Uhrzeit abweicht, können Sie die Zeitzonen-Einstellung dazu nutzen, um die Temperaturstation auf die aktuelle Uhrzeit Ihrches Landes einzustellen.
Befinden Sie sich z. B. in einem Land, in dem die Ortszeit eine Stunde vor der Mitteleuropäischen Zeit (MEZ+1) ist, stellen Sie die Zeitzone ein. Die Temperaturstation wird während noch vom DCF-Signal gesteuert, zeigt aber die Uhrzeit eine Stunde vor MEZ an.
Drucken Sie die -Taste 11, um ihre Eingabe zu bestätigen. Im Uhrzeitfeld 6 blinkt die Stundenanzeige.
Drücken Sie die + -Taste 10 oder die - -Taste 12, um den gewünschten Wert einzustellen.
Drucken Sie die -Taste 11, um ihre Eingabe zu bestätigen. Im Uhrzeitfeld 6 blinkt die Minutenanzeige.
Drucken Sie die + -Taste 10 oder die - -Taste 12, um den gewünschten Wert einzustellen.
Drucken Sie die -Taste 11, um ihre Eingabe zu bestätigen. Im Uhrzeitfeld 6 blinkt die Sekundenanzeige.
Drucken Sie die + -Taste 10 oder die - -Taste 12, um die Sekundenanzeige auf zu Rückzusetzen.
Drücken Sie die -Taste 1, um ihre Eingabe zu bestätigen. Im Uhrzeitfeld 6 blinkt die 2020 (Jahresanzeige).
Drucken Sie die + -Taste 10 oder die - -Taste 12, um den gewünschten Wert einzustellen.
Drucken Sie die -Taste 11, um ihre Eingabe zu bestätigen. Im Datumsfeld 8 blinkt die Monatsanzeige.
Drücken Sie die + -Taste 10 oder die - -Taste 12, um den gewünschten Wert einzustellen.
Drucken Sie die -Taste 11, um ihre Eingabe zu bestätigen. Im Datumsfeld 8 blinkt die Tagesanzeige.
Drücken Sie die + -Taste 10 oder die - -Taste 12, um den gewünschten Wert einzustellen.
Drucken Sie die -Taste 11, um ihre Eingabe zu bestätigen. Im Datumsfeld 8 blinkt die Sprachauswahlanzeige.
Drucken Sie die + -Taste 10 oder die - -Taste 12, um die gewünschte Sprache zu wahren. Sie konnen zwischen Deutsch (GE), Französisch (FR), Spanish (SP), Italienisch (IT), Niederlandisch (LU), Dänisch (DA) und Englisch (EN) wahren. Deutsch (Dist als Standardsprache voreingestellt.
Drücken Sie die -Taste 11, um ihre Eingabe zu bestätigen. Im Uhrzeitfeld 6 blinkt (Temperatureinheit).
Drucken Sie die + -Taste 10 oder die -Taste 12, um zwischen den Temperatur einheiten PC oder 9 zu wechseln.
Drucken Sie die -Taste 11, um ihre Eingabe zu bestätigen. Das Display 4 wechseln wieder in den Basismodus.
Alarmzeit einstellen
Sie haben die Möglichkeit zwei entsprechende Alarmzeiten an der Temperaturstation einzustellen.
Drucken und halten Sie die Taste für ca. 3 Sekunden. Im Alarmfeld 1 blinkt die Stundenanzeige.
Drucken Sie die + -Taste 10 oder die - -Taste 12, um den gewünschten Wert einzustellen.
Drücken Sie die -Taste 13, um ihre Eingabe zu bestätigen. Die Minutenanzeige blinkt.
Drücken Sie die +-Taste 10 oder die -Taste 12, um den gewünschten Wert einzustellen.
Drucken Sie die -Taste 13, um ihre Eingabe zu bestätigen.
HINWEIS
Die Vorgehensweise zum Einstellen der zweiten Alarmzeit erfolgt Sinngemäß wie die Einstellung der ersten Alarmzeit.
Drucken und halten Sie die -Taste für ca. 3 Sekunden, um in den Einstellmodus der zweiten Alarmzeit zu gelangen.
Folgen Sie nun den voran beschriebenen Schritten, um die zweite Alarmzeit einzustellen.
Alarm aktivieren/deaktivieren
Drücken Sie die -Taste 1 oder die -Taste 3 herunter, um Alarm 1 oder Alarm 2 zu aktivieren. Im entsprechenden Alarmfeld (15 oder 5) erscheint das Symbol bzw. und zeigt an, dass der Alarm aktiviert ist.
Drucken Sie die -Taste 1 oder die -Taste 3 hoch, um Alarm 1 oder Alarm 2 zu deaktivieren. Das Symbol zw. erlischt im entsprechenden Alarmfeld (15 oder 5).
Alarmsignal ausschalten
Das Alarmsignal ertont zur eingestellen Zeit für ca. 2 Minuten.
Drücken Sie eine beliebige Taste, mit Ausnahme der SNOOZE / LIGHT -Taste 2, um das Alarmsignal auszuschalten.
Die Alarmfunktion muss nicht wieder aktiviert werden. Das Alarmsignal schaltet sich am{nachsten Tag zur eingestelltten Zeit automatisch wieder ein.
Schlummer-Funktion
Drucken Sie, während das Alarmsignal ertont, die SNOOZE / LIGHT -Taste ② , um die Schlummer-Funktion zu aktivieren. Das Alarmsignal wird fur ca. 5 Minuten unterbrochen. Im Display ④ blinken die Anzeige fur die Schlummer-Funktion (z^2) und das Symbol .
Zeitzone abrufen
Im Basismodus wird die Zeitzone vom DCF-Signal gesteuert. Wenn Sie in den Grundeinstellungen manuell eine Zeitzone eingestellt haben, können Sie sich diese anzeigen halten.
Drücken Sie im Basismodus die -Taste 11. Im Uhrzeitfeld 6 entscheidt die Anzeige ZONE für die zweite Zeitzone und es wird die entsprechende Uhrzeit angezeigt.
Drücken Sie erneut die -Taste 11, um in den Basismodus zurückzugelangen.
Maximale / minimale Temperatur anzeigen
Nach dem Herstellen der Spannungsversorgung und der Verbindung zum Außensor werden die maximalen und minimalen Temperaturwerte automatisch von der Temperaturstation erfasst und gespeichert.
Drucken Sie einmal die + -Taste 10. In den beiden
Temperatur feldern erscheint die Anzeige MAX und es wird der fürinnen und außen jeweils höchste gemessene Temperaturwert angezeigt.
Drucken Sie zweimal die +-Taste 10, erscheint die
Anzeige Mnd es wird der fur innen und auBen jeweils
niedrigste gemessene Temperaturwert angezeigt.
Drucken Sie erneut die + -Taste 10, um wieder die aktuellen
Temperaturwerte für innen und außen anzuzeigen.
Temperatureinheit des AuBensensors wechseln
Im Auslieferungszustand ist die Temperatureinheit Grad Celsius (V) voreingestellt.
Öffnen Sie das Batteriefach 25 auf der Geräterückseite, indem Sie den Batteriefachdeckel 26 in Pfeilrichtung schieren.
Drücken Sie die ^ C / ^ F -Taste 24, um die Temperatureinheit im Display 20 des AuBensensors zu andern.
SchlieBen Sie wieder das Batteriefach 25.
Batteriewechselanzeige
Wenn das Batteriesymbol im Temperaturfeldinnen ⑦ erscheint, sollen den sobald wie möglich die Batterien der Temperaturstation gewechselt werden (siehe Kapitel Temperaturstation in Betriebnehmen).
Wenn das Batteriesymbol im Temperaturfeld außen 14 oder im Display 20 erscheint, sollen den sobald wie möglich die Batterien des AuBensensors gewechselt werden (siehe Kapitel AuBensensor in Betriebnehmen).
Hintergrundbeleuchtung
Drucken Sie die SNOOZE / LIGHT -Taste 2, um die Hintergrundbeleuchtung des Displays 4 fur ca. 10 Sekunden einzuschalten.
Temperaturstation in den Auslieferungszustandzurücksetzen
Wenn die Temperaturstation offensichtliche falsche Werte anziegt oder andere Fehlfunktionen aufweist, sollen Sie in den Auslieferungszustand zurücksetzen.
Stecken Sie einen dünnen Gegenstand, z. B. eine auseinandergebogene Buroklammer, in die Öffnung auf der Geräterück-nde und drücken Sie die darin liegende RESET-Taste 19.
Es werden kurz sümttliche Anzeigen im Display 4 eingeblendent und es ertont ein Signalton. Die Temperaturstation ist nun in den Auslieferungszustand zurückgesetzt und kann wieder in Betrieb genommen werden.
Fehlerbehebung
Verbindung zum Außensor kann nicht hergestellt werden.
Es befinden sich störende Hindernisse oder andere Störquellen, wie z. B. Betonwände oder andere Funkübertragungsgeräte, zwischen Temperaturstation und Außensor.
Verändern Sie den Aufstellort und versuchen Sie es erneut.
Entfernung zwischen Temperaturstation und Außensor ist zu groß.
Verringern Sie die Entfernung. Ein „Sichtkontakt" zwischen Außensor und Temperaturstation verbessert oftmais die Übertragung.
■ Batterien der Temperaturstation oder des Außensensors sind verbraucht.
Erneuern Sie die Batterien.
Synchronisation mit dem DCF-Signal nicht möglich
■ Hinderisse oder andere Störquellen, wie z. B. Betonwände oder andere Funkübertragungsgeräte, stären den Empfang des DCF-Signals.
Verändern Sie den Aufstellort (z. B. in die Höhe eines Fensters) und versuchen Sie es erneut.
■ Batterien der Temperaturstation sind verbraucht.
Erneuern Sie die Batterien.
Reinigung
ACHTUNG
Stellen Sie sicher, dass bei der Reinigung keine Feuchtigkeit in das Gerät eindringt, um eine irreparable Beschädigung des Gerätes zu vermeiden.
Verwenden Sie keine atzenden, scheuernden oder Lösungsmittelhaltigen Reinigungsmittel. Diese können die Oberflächen des Gerätes angreifen.
Reinigen Sie die Oberflächen des Gerätes mit einem weichen, trockenen Tuch. Bei hartnäckigen Verschmutzungen verwenden Sie ein leicht feuchtes Tuch mit einem milden Reinigungsmittel.
Lagerung
Sollten Sie das Produkt längerere Zeit nicht benutzen, entnahme Sie die Batterien und lagern Sie es an einem sauberen, trockenen Ort ohne direkte Sonneneinstrahlung.
Entsorgung
Das Symbol einer durchgestrichenen Mülltonne auf Rädern gezigt an, dass these Gerät der Richtlinie 2012/19/EU unterliegt. These Richtlinie besagt, dass Sie these Gerät am Ende seiner Nutzungszheit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen. These Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht.
Batterien dürfen nicht über den Hausmüll entsorgt werden. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben. Sie können giffige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung.
Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie Batterien nur im entladenen Zustand zurück.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.
Die Verpackungsmaterialien sind nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Entsorgen Sienicht mehr benöttige Verpackungsmaterialien gemäß den örtlich geltenden Vorschriften.
Entsorgen Sie die Verpackung umweltgerecht.
Beachten Sie die Kennzeichnung auf den verschiedene
nen Verpackungsmaterialien und trennen Sie diese
gegebenenfalls gesondert. Die Verpackungsmateriali
lien sind gekennzeichnet mit Abkürzungen (a) und
Ziffern (b) mit folgender Bedeutung:
1-7: Kunststoffe, 20-22: Papier und Pappe,
80-98: Verbundstoffe.
Anhang
Technische Daten
Temperaturstation
Batterien - 5 V (Gleichstrom)
(Typ AAA/LRO3)
Temperaturmessbereich/ 0 bis +50 °C(+32 bis +122 °F) / Messgenauigkeit ±1,5 °C (±2,7 °F)
Temperatur auflösung 0,1^ (0,1^)
Funkuhrsignal DCF77
AuBensenso
Batterien 5 V (Gleichstrom) (Typ AAA/LRO3)
Temperaturmessbereich/ -20 bis +60 °C (-4 bis +140 °F) / Messgenauigkeit ±1,5 °C (± 2,7 °F)
Übertragungsfrequencyz433 MHz
Sendeleistung < 10 dBm
Reichweite max. 100 m (im freien Gelände)
Schutzart IPX4 (spritzwassergeschützt)
Vereinfachte EU-Konformitätserklärung
Hiermit erklart die Kompernaß Handels GmbH, dass das Produkt Funk-Temperaturstation AFT 77 B2 den grundlegenden Anforderungen und den anderen relevanten Vorschriften der RE-Richtlinie 2014/53/EU und der RoHS-Richtlinie 2011/65/EU entspricht.
Die vollständige EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar:
https://dl.kompernass.com/345563_DOC.pdf
Garantie der Kompernaß Handels GmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln these Products stehen ihren gegen den Verkäfer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschrankt.
Garantiebedingungen
Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sieden Kassenbon gut auf. Diese wird als Nachweis fur den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum these Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kosten los repariert, ersetzt oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschreiben wird, worin der Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neuen Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfällig produziert und vor Auslieferung gewissenhaft geprüft.
Die Garantieleistung gilt fur Material- oder Fabrikationsfehler.
These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe teile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind.
These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen möglich einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um einechnelbearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:
■Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B.IAN 123456_7890) als Nachweis für den Kauf bereit.
Die Artikelnummer entnahmen Sieitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unter links) oder dem Aufkleber auf der Rück- oder Unterseite des Produkttes.
■ Sollten Funktionsehler oder sonstige Mängel aufreten, kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.
Auf www.lidl-service.com können Sie diese und weitere Handbücher, Produktvideos und Installationssoftware herunterlagen.
Mit diesen QR-Code gelangen Sie direkt auf die Lidl-Service-Section (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 345563_2004 ihre Bedienungsanleitung öffnen.
Service
ServiceDeutschland
Tel.: 0800 5435 111
(kostenfrei aus dem dt. Festnetz/Mobilfunknetz)
E-Mail: kompernass@lidl.de
ServiceÖsterreich
Tel.: 0820 201 222 (0,15 EUR / Min.)
E-Mail: kompernass@lidl.at
ServiceSchweiz
Tel.: 0842 665566
(0,08 CHF / Min., Mobilfunk max. 0,40 CHF / Min.)
E-Mail: kompernass@lidl.ch
IAN 345563_2004
Importeur
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst die benannte Servicestelle.
Tel.: 0842 665566 (0,08 CHF / Min.)
telefonia mobile max. 0,40 CHF / Min.)
E-Mail: kompernass@lidl.ch
IAN 345563_2004
Importatore
Stand der Informationen · Version des informations
