BEDIENUNGSANLEITUNG CPX275W HITACHI

Bitte lessen Sie diese Bedienungsanleitung zugunsten der korrekten Bedienung aufmerksam.

MANUEL D'UTILISATION

Flüssigkristall-Projektor

BEDIENUNGSANLEITUNG

Herzlichen Glückwunsch zum Kauf dieses Flüssigkristall-Projektors von.

WARNUNG • Bitte lesen Sie die beiliegende Broschüre

"SICHERHEITSVORSCHRIFTN" und diese "BEDIENUNGSANLEITUNG"

gründlich durch, um korrekte Verwendung durch richtiges Verständnis sicherzustellen. Bewahren Sie die Bedienungsanleitung nach dem Durchlesen für spätere Bezugnahme an einem sicheren Ort auf.

HINWEISE • Änderungen der in dieser Bedienungsanleitung gegebenen Informationen bleibt jederzeit vorbehalten. • Der Hersteller haftet nicht für möglicherweise in dieser Bedienungsanleitung vorhandene Fehler. • Reproduktion, Übertragung oder Verwendung dieses Dokumentes bzw. seines Inhalts ist ohne ausdrückliche schriftliche Erlaubnis nicht zulässig.

ANERKENNUNG VON WARENZEICHEN : PS/2, VGA und XGA sind eingetragene Warenzeichen der International Business Machines Corporation. Apple, Mac und ADB sind eingetragene Warenzeichen der Apple Computer, Inc. VESA und SVGA sind Warenzeichen der Video Electronics Standard Association. Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation. Beachten Sie sorgfältig die Warenzeichen und eingetragenen Warenzeichen aller Firmen, selbst wenn diese nicht erwähnt sind.

INHAIT

Seite

Seite

EIGENSCHAFTEN......2

VOR DER VERWENDUNG......2

Inhalt der Packung......2

Namen der Teile....3

Einlegen der Batterie......4

INSTALLATION ....5

Installation von Projektor und Bildschirm .....5

Winkeleinstellung....5

Kabelanschluß....6

Netzanschluß......7

Beispiel für Systemeinrichtung .....7

Plug & Play....7

BEDIENUNG 8

Einschalten....8

Ausschalten....8

Grundbtrieb....9

Einstellungsmenü 11

Eingansmenü....12

Abbldmenü 13

Optionemenü....14

Kein-Signal-Menü....15

WARTUNG......16

Lampen....16

Luftfilterwartung....18

Sonstige wartung....18

STÖRUNGSSUCHE......19

OSD-Meldungen....19

Anzeigemeldung....20

Symptom 21

TECHNISCHE DATEN......22

GARANTIE UND KUNDENDIENST .....23

TABELLEN

Tabelle 1. Installationsbezug....5

Tabelle 2. Kabelanschluß......6

Tabelle 3. Grundbtrieb....9

Tabelle 4. Einstellungsmenü .....11

Tabelle 5. Eingansmenü....12

Tabelle 6. Abbldmenü....13

Tabelle 7. Optionemenü .....14

Tabelle 8. Kein-Signal-Menü .....15

Tabelle 9. OSD-Meldungen....19

Tabelle 10. Anzeigemeldung....20

Tabelle 11. Symptom....21

Tabelle 12. Technische Daten......22

Beziehen Sie sich für "TECHNICAL"

(Technisch) und "REGULATORY

NOTICE" (Ausführungshinweis) auf das

Ende dieses Bedienungsanleitung.

DEUTSCH - 1

EIGENSCHAFTEN

Dieser Flüssigkristallprojektor dient zum Projizieren von Computergrafiken und NTSC/PAL/SECAM-Videobildern auf eine Leinwand. Großflächige Projektion ist problemlos möglich, und das Gerät benötigt zur Aufstellung nur wenig Platz.

Hervorragende Helligkeit

Die UHB-Lampe und die Hochleistungsoptik des Geräts sorgen zusammen für optimale Bildhelligkeit.

Partielle Vergrößerungsfunktion

Interessante Bildteile können für nähere Betrachtung vergrößert werden.

Verzerrungskorrekturfunktion

Verzerrungsfreie Bilder sind schnell verfügbar.

Extra-Leise-Funktion

Der Geräuschpegel des Gerätes kann reduziert werden.

VOR DER VERWENDUNG

Inhalt der Packung

Stellen Sie sicher, daß alle folgenden Teile in der Packung enthalten sind. Wenden Sie sich bitte an Ihren Händler, wenn Teile fehlen sollten.

HINWEISE • Bewahren Sie das Originalverpackungsmaterial für späteren Transport auf.

Bedienungsanleitung (diese Anleitung)

Sicherheitsvorschriften

Netzkabel (US-Typ)

RGB-Kabel

Netzkabel (UK-Typ)

Komponenten- Videokabel (mit grünem Streifen)

Netzkabel (europäischer Typ)

Fernbedienung mit Batterie

VOR DER VERWENDUNG (fortsetzung)

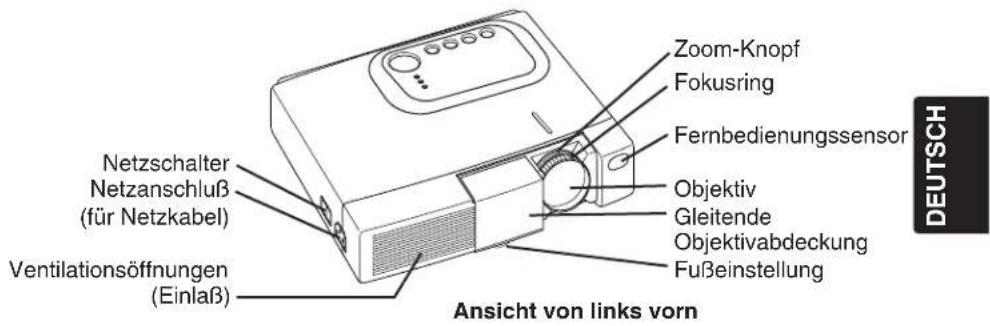

Namen der Teile

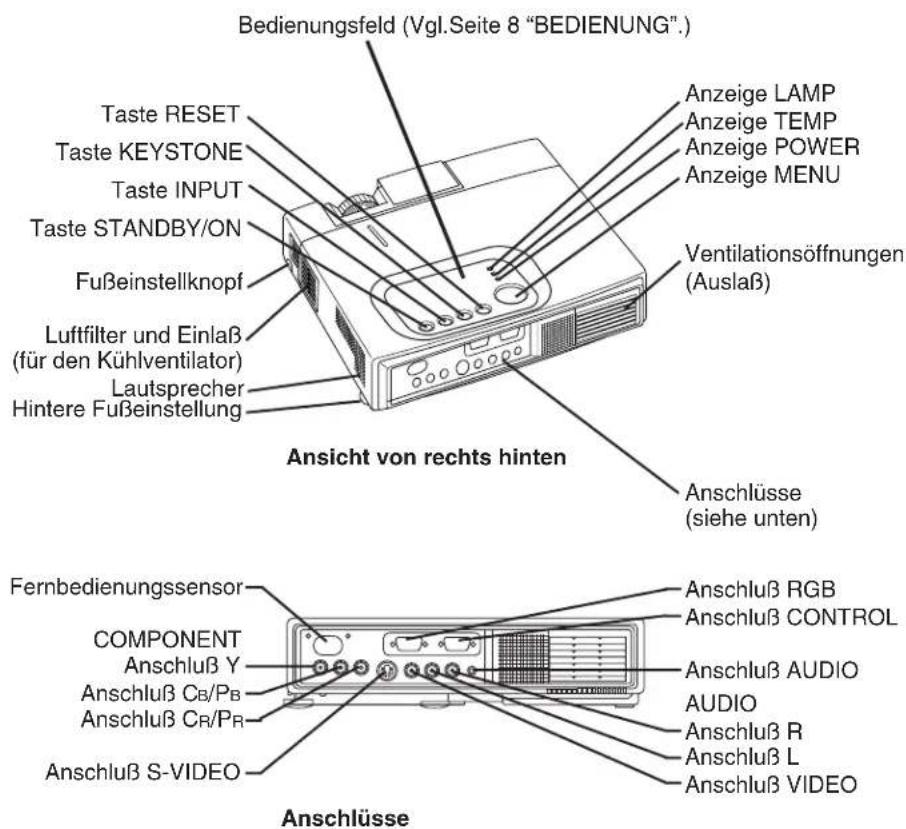

Zoom-Knopf Fokusring Fernbedienungssensor Netzschalter Netzanschluß (für Netzkabel) Ventilationsöffnungen (Einlaß) Objektiv Gleitende Objektivabdeckung Fußeinstellung Ansicht von links vorn DEUTSCH

Bedienungsfeld (Vgl.Seite 8 "BEDIENUNG") Taste RESET Taste KEYSTONE Taste INPUT Taste STANDBY/ON Fußestellknopf Luftfilter und Einlaß (für den Kühlventilator) Lautsprecher Hintere Fußestellung Anzeige LAMP Anzeige TEMP Anzeige POWER Anzeige MENU Ventilationsöffnungen (Auslaß) Ansicht von rechts hinten Anschlüsse (siehe unten) Fernbedienungssensor COMPONENT Anschluß Y Anschluß C₈/Pₑ Anschluß Cᵣ/Pᵣ Anschluß S-VIDEO Anschluß RGB Anschluß CONTROL Anschluß AUDIO AUDIO Anschluß R Anschluß L Anschluß VIDEO Anschlüsse

DEUTSCH - 3

VOR DER VERWENDUNG (fortsetzung)

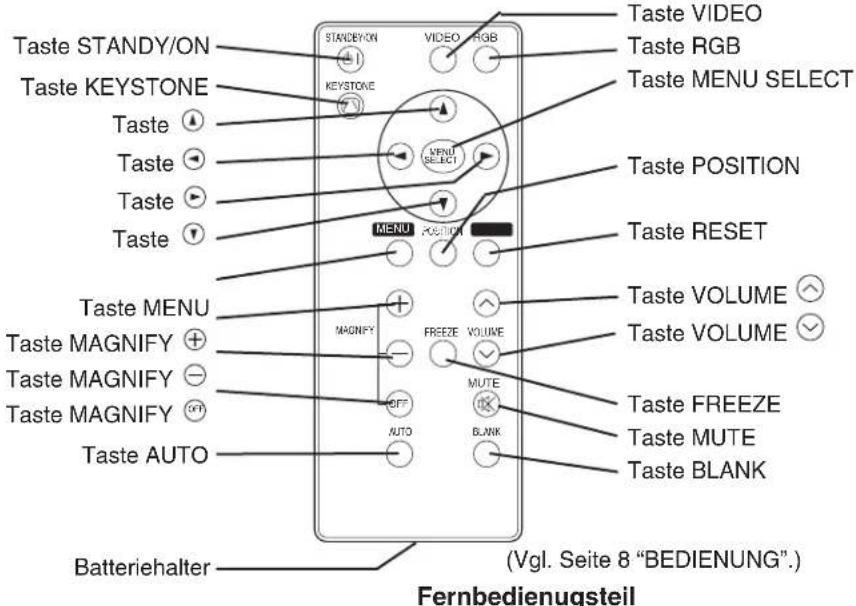

Namen der Teile (fortsetzung)

Taste STANDY/ON Taste KEYSTONE Taste Taste Taste Taste Taste Taste Taste MENU Taste MAGNIFY + Taste MAGNIFY - Taste MAGNIFY cft Taste AUTO Batteriehalter STANDEY/ON KEystone VIDEO RGB VENU SELECT MENU POSITION POSITION MENU POSITION FROEZE VOLUME MUTE AUTO BLANK Taste VIDEO Taste RGB Taste MENU SELECT Taste RESET Taste VOLUME Taste VOLUME Taste FREEZE Taste MUTE Taste BLANK (Vgl. Seite 8 "BEDIENUNG".) Fernbedienugsteil

Einlegen der Batterien

Erstes Einlegen:

In der Originalverpackung ist die Batterie im Batteriehalter der Fernbedienung mit einem Schutzfilm (den transparenten Film, der teilweise im Batteriefach ist) installiert. Ziehen Sie den Schutzfilm heraus, um die Batterie zu laden.

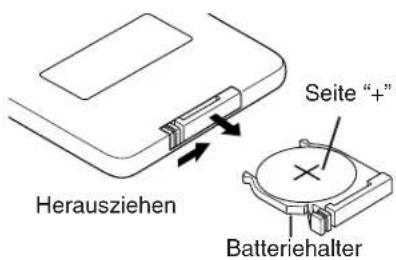

Auswechseln:

1. Drehen Sie die Fernbedienung um.
2. Drücken Sie die Nut und ziehen Sie den Batteriehalter wie rechts gezeigt heraus.
3. Entfernen Sie die verbrauchte Batterie.
4. Legen Sie die neue Batterie mit der Seite "+" nach oben ein.
5. Schieben Sie den Batteriehalter ein, bis er einrastet.

Herausziehen Seite "+" Batteriehalter

VORSICHT • Falsche Behandlung der Batterie kann einen Brand oder Verletzungen zur Folge haben. Bel unsachgemäßer Behandlung kann die Batterie explodieren. Die

Batterie vorsichtig entsprechend den Anweisungen in den mitgelieferten "SICHERHEITSVORSCHRIFTN" und in dieser Anleitung handhaben.

• Verwenden Sie nur eine 3-V-Mikrolithiumbatterie vom Typ Nr. CR2025.
• Achten Sie beim Einlegen der Batterien darauf, dass Plus- und Minuspol gemäß der Angabe in der Fernbedienung korrekt ausgerichtet sind.
  • Die Batterie vorschriftsmäßig entsprechend den lokalen Vorschriften entsorgen.
  • Die Batterie außerhalb der Reichweite von Kindern und Haustieren halten.
• Wenn die Fernbedienung längere Zeit nicht benutzt wird, nehmen Sie die Batterien heraus.

HINWEISE Wechseln Sie die Batterien aus, wenn die Wirksamkeit der Fernbedienung nachlässt.

DEUTSCH - 4

Installation von Projektor und Bildschirm

Beziehen Sie sich für die Bestimmung der Bildschirmgröße und des Projektionsabstands auf die folgende Zeichnung und Tabelle.

Die Projektionsabstände, die in der Tabelle folgend gezeigt werden, sind für Größengleich (CP-S225W:800 x 600 Punkte / CP-X275W:1024 x 768 Punkte)

a: Entfernung des Projektors zur Leinwand. (±10%)

b: Entfernung von der Objektivmitte bis zum Boden der Leinwand. (±10%)

Tabelle 1. Installationsbezug

VORSICHT • Installieren Sie den Projektor in einer angemessenen Umgebung entsprechend den Anweisungen in der belligenden Broschüre

"SICHERHEITSVORSCHRIFTN" und in dieser Bedienungsanleitung.

- Den Flüssigkristallprojektor grundlegend waagerecht aufstellen. Wenn Sie den

Flüssigkristallprojektor mit dem Objektiv nach oben nach unten, oder auf die Seite gestellt verwenden, kann dies zu Wärmestau im Projektor führen und Beschädigung verursachen.

Achten Sie besonders darauf, die Ventilationsöffnungen bei der Installation nicht zu blockieren.

- Installieren Sie den LCD-Projektor nicht in einer rauchgefüllten Umgebung. Rauchpartikel können sich auf wichtigen Teilen (z.B. LCD-Fenster, Linsengruppe usw.) ablagern.

Winkeleinstellung

Verwenden Sie die Fußeinsteller an der Unterseite des Projektors zum Einstellen des Projektionswinkels. Einstellung ist von 0° bis etwa 10° möglich.

1. Heben Sie die Vorderseite des Projektors an. Drücken Sie auf den Fußeinstellknopf und stellen Sie den Projektionswinkel ein.
2. Lassen Sie den Knopf los, um den eingestellten Winkel zu fixieren.
3. Drehen Sie den hinteren Einstellfuß, um seitliche Neigung zu beseitigen.

Fußeinsteller

Drücken Sie den Fußeinstellknopf.

Hintere Fußeinstellung

VORSICHT • Lassen Sie den Fußeinstellknopf nur los, während der Projektor gehalten wird, da der Projektor sonst umkippen oder die Finger einklemmen Körperverletzungen verursachen kann.

INSTALLATION (fortsetzung)

Kabelanschluß

Sprechen Sie die Tabelle unten für das Anschließen jedes Terminals des Projektors an jede Einheit an.

Tabelle 2. Kabelanschluß

Funktion Buchse Kabel
Analoger RGB-Eingang RGB		Mitgeliefertes RGB-Kabel oder gesondertes RGB-Kabel mit 15-polig.em D-Sub-Kompaktstecker und Zollgewindeschrauben
RS-232C-Anschluss CONT	ROL Gesondertes RS-232C-Kabel
Audio-Eingang (vom Computer)	AUDIO	Gesondertes Audiokabel mit Stereo-Mini-Stecker
Komponenten-Video-Eingang	COMPONENT VIDEO Y	Gesondertes Komponenten-Videokabel
	COMPONENT VIDEO CB/PB
	COMPONENT VIDEO PR/CB
S-Video-Eingang S-VIDEO		Gesondertes S-Video-Kabel mit 4-poligem Mini-DIN-Stecker
Video-Eingang VIDEO		Gesondertes Video/Audio-Kabel mit Cinch-Stecker
Audio-Eingang (vom Videogerät)	AUDIO L
	AUDIO R

VORSICHT • Falscher Anschluß kann ein Brand oder e elektrischen Schlag verrursachen. Bitte lessen Sie diese Bedienungsanleitung und die separaten

"SICHERHEITSVORSCHRIFTEN".

• Schalten Sie vor dem Anschluss alle anzuschließenden Geräte außer dem USB-Kabel aus.
• Die Kabel müssen möglicherweise mit dem Kern auf der Projektorseite angebracht verwendet werden. Verwenden Sie die mit dem Projektor mitgelieferten Kabel bzw. die festgelegten Kabel.

HINWEISE • Lesen Sie vor dem Anschluss die Bedienungsanleitungen der zu verbindenden Geräte durch, um sicherzugehen, dass der Projektor mit dem Gerät kompatibel ist.

• Ziehen Sie zur Sicherheit die Schrauben der Stecker an.
• Bei einigen Modellen wird der gesondert erhältliche Mac-Adapter benötigt.
• Zur Wahl des digitalen RGB-Eingangs sind eventuell Einstellungen am Computer erforderlich. Einzelheiten entnehmen Sie bitte den Computer-Handbüchern.
• Manche Computer können mehrere Bildschirmmodi haben. Nicht alle dieser Modi können mit diesem Projektor verwendet werden.
• Angaben zur Stiftbelegung der Anschlüsse entnehmen Sie bitte dem Abschnitt "TECHINICAL".
• Angaben zu den Kommunikationsdaten entnehmen Sie bitte der Gebrauchsanweisung des gesonderten RS-
  232C-Kabels.
• Wenden Sie sich bezüglich anderer Teile an Ihren Händler.

INSTALLATION (fortsetzung)

Netzanschluß

Verwenden Sie entsprechend der zu verwendenden Steckdose das angemessene mitgelieferte Netzkabel. Schließen Sie den Netzanschluß des Projektors mit dem Netzkabel sicher an eine Steckdose an.

VORSICHT • Das Netzkabel vorsichtig

entsprechend den Anweisungen in den

mitgelieferten "Sicherheitsanweisungen" und in dieser Anleitung handhaben.

- Das Netzkabel fest anschließen. Vermeiden Sie eine lockere, unvorschriftsmäßige Steckdose und Kontaktversagen.

Steckdose Netzkabel Netzanschluß

DEUTSCH

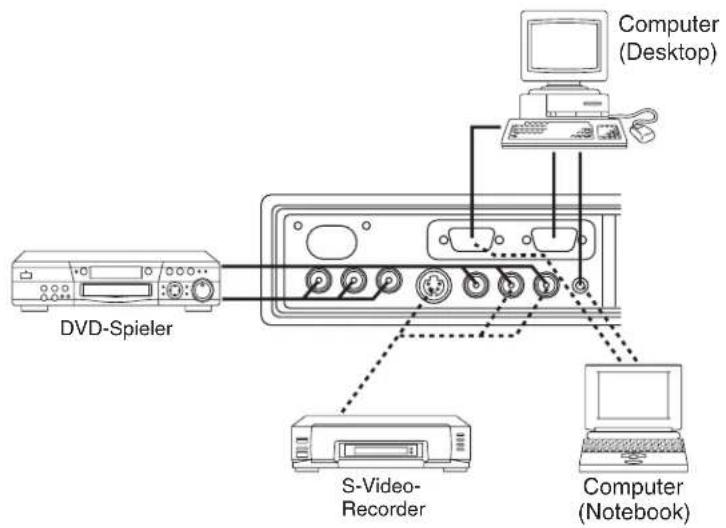

Beispid für Systemeinrichtung

Computer (Desktop) DVD-Spieler S-Video- Recorder Computer (Notebook)

HINWEISE • Sorgen Sie beim Anschluß an einen Notebook-Computer dafür, daß der externe RGB-

Bildausgang wirksam ist (stellen Sie auf CRT-Anzeige oder auf gleichzeitige LCD- und CRT-Anzeige). Bitte beziehen Sie sich für weitere Informationen auf die Bedienungsanleitung für das Notebook.

Plug & Play

Dieser Projektor ist mit VESA DDC 1/2B kompatibel. Plug & Play ist durch Anschluß des Projektors an einen Computer, der mit VESA DC (Display-Datenkanal) kompatibel ist, möglich. Bitte benutzen Sie diese Funktion, indem Sie das mitgelieferte RGB-Kabel an die Buchse RGB. Plug and Play funktioniert bei anderem Anschluss eventuell nicht.

HINWEISE • Plug & Play ist ein mit peripherischen Geräten konfiguriertes System, darunter ein Computer, ein Bildschirmgerät und ein Betriebssystem.

• Dieser Projektor wird als Plug-and-Play-Monitor erkannt. Verwenden Sie die Standard-Bildschirmtreiber.
• Plug and Play funktioniert je nach dem verwendeten Computer eventuell nicht.

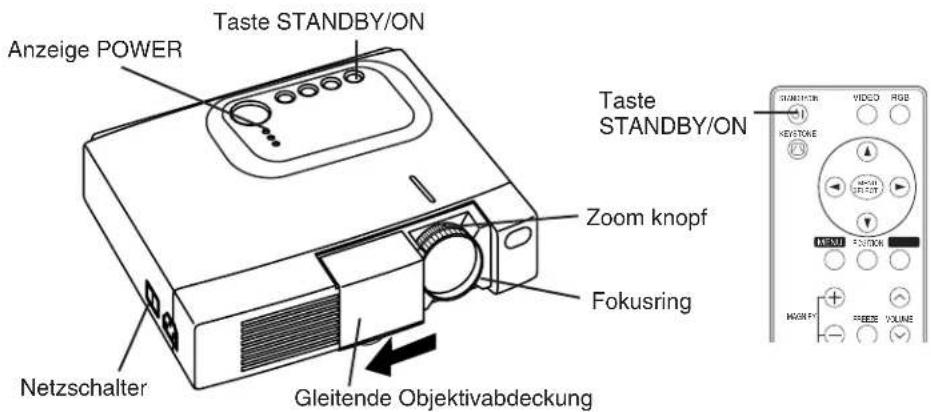

BEDIENUNG

Anzeige POWER Taste STANDBY/ON Netzschalter Gleitende Objektivabdeckung Zoom knopf Fokusring Taste STANDBY/ON STANDBY/ON VIDEO RGB KEI/STONE HOLDEN SCHOOL MENJ KONOR PRADEE VOLUME

Einschalten

1. Stellen Sie sicher, daß das Netzkabel korrekt angeschlossen ist.
2. Stellen Sie den Netzschalter auf [ ] . Der Bereitschaftsmodus wird gewählt und die Anzeige POWER leuchtet orange-farbig.
3. Drücken Sie die Taste STANDBY/ON am Bedienungsfeld oder an der Fernbedienung. Vorwärmen beginnt und die Anzeige POWER blinkt grün.
4. Wenn die Stromversorgung eingeschaltet ist, hört die Anzeige POWER auf zu blinken und leuchtet stetig grün. Öffnen Sie dann die Gleitende Objektivabdeckung.
5. Drehen Sie den Zoom-Knopf, um die Bildgröße einzustellen.
6. Drehen Sie den Fokusring, um scharf einzustellen.

Ausschalten

1. Drücken Sie die Taste STANDBY/ON an der Bedienungskonsole oder der Fernbedienung. Daraufhin erscheint die Meldung "Power off?" auf dem Bildschirm. Die Meldung verschwindet, wenn eine beliebige Taste oder 5 Sekunden lang keine Taste gedrückt wird. Drücken Sie die Taste STANDBY/ON während dieser Anzeige erneut. Die Projektorlampe geht dann aus und Kühlen der Lampe beginnt. Während Abkühlen der Lampe blinkt die Anzeige POWER orangefarbig. Drücken der Taste STANDBY/ON bei blinkender Anzeige POWER ist unwirksam.
2. Das System tritt nach beendigtem Abkühlen in den Bereitschaftsmodus ein, und die Anzeige POWER hört auf zu blinken und leuchtet orange-farbig. Stellen Sie sicher, daß die Anzeige POWER orange-farbig leuchtet, und stellen Sie dann den Netzschalter auf [O].
3. Die Anzeige POWER geht aus, wenn die Stromversorgung ausgeschaltet wird. Vergessen Sie nicht, die Gleitende Objektivabdeckung zu schließen.

WARNING • Bitte lesen Sie diese Bedienungsanleitung und die separaten "SICHERHEITSVORSCHRIFTEN" gründlich durch, bevor Sie die Ausrüstung verwenden. Bitte stellen Sie immer sicher, daß die Ausrüstung sicher verwendet wird.

HINWEISE • Schalten Sie die Stromversorgung außer in Notfällen nur dann aus, wenn die Anzeige POWER in Orange leuchtet, weil sonst die Lebensdauer der Projektorlampe verkürzt wird.
- Um Probleme zu vermeiden, schalten Sie den Projektor nur dann ein und aus, wenn der Computer oder Videorecorder ausgeschaltet ist. Für den Fall, dass ein RS-232C-Kabel angeschlossen ist, schalten Sie den Computer vor dem Projektor ein.
- Wenn ein Projektor andauernd das gleiche Bild projiziert, kann das Bild als Nachbild zurückbleiben. Bitte projizieren Sie nicht das gleiche Bild für lange Zeit.

DEUTSCH - 8

BEDIENUNG (fortsetzung)

Grundbetrieb

Der in Tabelle 2 gezeigte Grundbetrieb wird von der mitgelieferten Fernbedienung her durchgeführt oder vom Bedienungsfeld. Durch (*) angezeigte Punkte können vom Bedienungsfeld her bedient werden.

Tabelle 2. Grundbetrieb

Punkt Beschreibung
INPUT SELECT (Eingangswahl)	Wahl von Eingangssignal (*) : Drücken Sie die Taste INPUT. RGB → VIDEO → S-VIDEO → COMPONENT (→ RGB )Wahl von RGB-Eingang : Drücken Sie die Taste RGB. VIDEO/S-VIDEO/COMPONENT → RGBWahl von VIDEO-Eingang : Drücken Sie die Taste VIDEO. RGB → VIDEO/S-VIDEO/COMPONENT VIDEO → S-VIDEO → COMPONENT (→ VIDEO)Der Name des gewählten Signals wird etwa 3 Sekunden lang angezeigt, wenn das Eingangssignal umgeschaltet wird.
POSITION (Position)	Einstellen/Aufheben des Positionseinstellmodus :Drücken Sie die Taste POSITION. Das Symbol [ ] wird im Positionsmodus angezeigt.Einstellen der Bildposition :Drücken Sie die Tasten , und im Positionseinstellmodus.Nur gültig im Vergrößerungsmodus (MAGNIFY) wenn ein videosignal eingegeben wird.Nach einer Inaktivität von etwa 10 Sekunden Dauer erlischt das Symbol [ ] und der Modus POSITION wird automatisch gelöscht.
RESET (*) (Rückstellung)	Initialsleren Jedes Einzeltell :Wählen Sie einen Punkt und drücken Sie die Taste RESET.Initialisieren der Positionseinstellung : Drücken Sie die Taste RESET im Positionsmodus. Diese Funktion ist gültig, nur wenn das RGB-Signal eingegeben wird.Gültig ausgenommen für LAUST., SPRACHE, H-PHASE und STILLMODUS.
MAGNIFY (Vergrößerung)	Einstellen des Vergrößerungsmodus : Drücken Sie die Taste MAGNIFYBewegen des vergrößerten Bereichs :Führen Sie Positionseinstellung im Vergrößerungsmodus (MAGNIFY) durch.Einstellen der Vergrößerung: Drücken Sie MAGNIFY + / ≡ im Vergrößerungsmodus.MAGNIFY + vergrößert das Bild ↔ MAGNIFY ≡ verkleinert das BildAnnullieren des Vergrößerungsmodus (MAGNIFY) :Drücken Sie die Taste MAGNIFYVergrößerung wird durch Laufen oder Einstellen von AUTO, BILDFORMAT, INPUT SELECT oder VIDEO oder durch Ändern des Eingangssignals annulliert.
FREEZE (Standbild)	Einstellen/Aufheben von Standbildmodus : Drücken Sie die Taste FREEZE. Das Symbol [II] wird angezeigt und das Bild wird im Standbildmodus angestellt.Standbildmodus wird durch Laufen oder Einstellen von POSITION, VOLUME, MUTE, AUTO, BLANK ON/OF oder MENU ON/OF oder durch Ändern des Eingangssignals annulliert.Vergessen Sie nicht, ein Standbild zu annullieren.
KEYSTONE (*)	Einstellen/Aufheben des KEYSTONE-Modus : Drücken Sie die Taste KEYSTONEEinstellen der Trapezverzeichnung: Drücken Sie die Taste A im KEYSTONE-Modus.verkleinert die Unterkante des Bildes ↔ verkleinert die Oberkante des Bildes

HINWEISE • Verwenden Sie die Fernbedienung in einem Abstand von etwa 3 m vom Sensor an der Vorderseite des Projektors und innerhalb eines Winkels von 30° nach rechts bzw. links. Starkes Licht und Hindernisse stören den Betrieb der Fernbedienung.

(fortgesetzt auf der nächsten Seite)

DEUTSCH - 9

BEDIENUNG (fortsetzung)

Durch (*) angezeigte Punkte können vom Bedienungsfeld her bedient werden.

Tabelle 3. Grundbetrieb (fortsetzung)

Punkt Beschreibung
VOLUME(Lautstärke)	Einstellen der Lautstärke : Drücken Sie die Taste VOLUME 🎨 / ⚙. Verringern der Lautstärke 🎨Erhöhen der Lautstärke 🎨
MUTE(Stummschaltung)	Einschalten/Aufheben von Stummschaltung : Drücken Sie die Taste MUTE. Bei eingeschalteter Stummschaltung wird kein Ton gehört.
AUTO(Automatik)	Automatische Einstellung am RGB-Eingang : Drücken Sie die Taste AUTO. Horizontale Position (H-POSIT), vertikale Position (V-POSIT), Taktphase (H-PHASE), und horizontale Größe (H-GR.) werden automatisch eingestellt. Verwenden Sie das Fenster in der maximalen Größe des verwendeten Displays.Automatische Einstellung bei VIDEO-Eingang : Drücken Sie die Taste AUTO. Ein für das Eingangssignal angemessener Signaltyp wird automatisch gewählt. Dies ist nur gültig, wenn AUTO im Eingangsmenü auf VIDEO gestellt ist.• Dieser Betrieb erfordert etwa 10 Sekunden. Mit einigen Eingangssignalen funktioniert der Betrieb möglicherweise nicht korrekt.
BLANK ON/OFF(Hintergrund Ein/Aus)	Einschalten/Aufheben von Hintergrundstatus : Drücken Sie die Taste BLANK. Im Hintergrundstatus wird kein Bild angezeigt. Die Bildschirmfarbe ist wie in BLANK im Abbld eingestellt.
MENU ON/OFF (*) (Menü Ein/Aus)	Menüanzeige Start/Stopp: Drücken Sie die Taste MENU.• Die Menüanzeige wird automatisch nach etwa 10 Sekunden ohne Tätigkeit beendet.
SELECT(Menüwahl MENU)	Wahl des Menütyps: Drücken Sie die Taste MENU SELECT. Dies ermöglicht dem Benutzer die Wahl des normalen Menüs oder eines einzelnen Menüs. Bei einem einzelnen Menü wird nur der gewählte Punkt angezeigt, und andere Punkte werden mit den Tasten und wie beim normalen Menü angezeigt.• Nur gültig, wenn das Einstellugsmenü (EISTL) verwendet wird. Drücken Sie die Taste MENU SELECT nach Wahl von Punkten wie "HELLIE".N

BEDIENUNG (fortsetzung)

Einstellungsmenü

Die folgenden Einstellungen sind möglich, wenn EISTL am Oberteil des Menüs gewählt wird. Ein Teil des Einstellungsmenus unterscheidet zwischen RGB-Eingang VIDEO-Eingang. Wählen Sie einen Punkt mit den Tasten und Beginnen Sie den Betrieb. Verwenden Sie ein Einzelmenü, um die Menügröße zu verringern. (siehe Tabelle 3, MENU SELECT).

RGB

VIDEO/S-VIDEO

COMPONENT

Tabelle 4. Einstellungsmenü

Punkt Beschreibung		RGB	VIDEOS-VIDEO	COMPONENT
				480i575i480P	720P1080i
HELLE	Dunkel → Hell →	√√√√
KONTRAST	Schwach → Stark →	√√√√
V-POSIT	Abwärts → Aufwärts →	√	---
H-POSIT	Links → Rechts →	√	---
H-PHASE	Links → Rechts →• Zur Beseitigung von Flackern einstellen.	√	-	√	√
H-GR.	Klein → Groß →• Das Bild wird möglicherweise nicht korrekt angezeigt, wenn die horizontale Größe übermäßig groß ist. Drücken Sie in einem solchen Fall die Taste RESET und initialisieren Sie die horizontale Größe.	√	---
SCHÄRFE	Weich → Klar →	-	√	-	-
FARBE	Hell → Dunkel →	-	√√√
F-TON	Rot → Grün →• Nur gültig, wenn NTSC- oder NTSC4.43-Signale empfangen werden.	-	√	-	-
FARB BAL R	Hell → Dunkel →	√√√√
FARB BAL B	Hell → Dunkel →	√√√√
BILDFORMAT	Wählen Sie das Seitenverhältnis:4:3[ ]→ 16:9[ ] → Wählen Sie die Anzelgeposition:Drücken Sie die Taste während 16:9 [ ] gewählt ist.Mitte → Abwärts → Aufwärts (→ Mitte)	√	-	-	√
	Wählen Sie das Seitenverhältnis:4:3[ ]→ 16:9[ ]→ 4:3 [ ]n[ ] → Wählen Sie die Anzelgeposition:Drücken Sie die Taste während 16:9[ ]/43:klein [ ] gewählt ist.Mitte → Abwärts → Aufwärts (→ Mitte)• 4:3 klein wird mit einigen Eingangssignalen möglicherweise nicht korrekt angezeigt.	-	√	√	-

DEUTSCH - 11

BEDIENUNG (fortsetzung)

Eingangsmenü

Die folgenden Funktionen stehen zur Verfügung, wenn EINGB im Menü gewählt wird. Wählen Sie einen Punkt mit den Tasten und und beginnen Sie mit dem Betrieb.

Tabelle 5. Eingangsmenü

Punkt Beschreibung
AUTO	Start/Stopp des Betriebs: Drücken Sie die Taste 🔒. Automatische Einstellung bei RGB-Eingang: Wählen Sie AUSFÜHREN mit der Taste 🔒Horizontale Position (H-POSIT), vertikale Position (V-POSIT), Taktphase (H-PHASE), und horizontale Größe (H-GR.) werden automatisch eingestellt. Verwenden Sie das Fenster in der maximalen Größe des verwendeten Displays. • Dieser Betrieb erfordert etwa 10 Sekunden. Mit einigen Eingangssignalen funktioniert er möglicherweise nicht korrekt. In diesem Fall kann Druck auf die Taste AUTO das Problem möglicherweise lösen. • Diese Funktion ist die gleiche wie die Funktion AUTO in der grundlegenden Bedienung.
RGB	Anzeige der RGB-Eingangsfrequenz: Anzeige der horizontalen und der vertikalen Synchronisationssignalfrequenz für RGB-Eingang. • Nur gültig bei RGB-Eingang.
VIDEO	Start/Stopp des Betriebs: Drücken Sie die Taste 🔒. Wahl des Videosignaltyps: Wählen Sie den Signaltyp mit den Tasten 🔒 und 🔒Wahl von NTSC, PAL, SECAM, NTSC4.43, M-PAL, oder N-PAL wie angemessen für das Eingangssignal. Die Wahl von AUTO bewirkt die Aktivierung und Ausführung der Funktion AUTO (Automatische Einstellung bei Video-Signaleingabe), außer bei Eingabe eines N-PAL-Signals. • Benutzen Sie diese Funktion bei VIDEO/S-VIDEO-Signaleingabe, wenn das Bild instabil wird (z.B. wenn das Bild unregelmäßig oder farbenblass wird). • Die automatische Einstellung erfordert etwa zehn Sekunden. Bei bestimmten Eingangssignalen funktioniert sie eventuell nicht richtig. In diesem Fall kann das Problem durch Drücken der Taste AUTO, außer für N-PAL-Signaleingabe, beseitigt werden. • Für den Eingang COMPONENT VIDEO ist diese Funktion unwirksam, da der Signaltyp automatisch erkannt wird.
HDTV	Start/Stopp des Betriebs: Drücken Sie die Taste 🔒. Wahl des HDTV-Modus: Wählen Sie den für das Eingangssignal passenden Modus 1080i oder 1035i mit den Tasten 🔒. ☑ • Wenn der gewählte HDTV-Modus mit dem Eingangssignal inkompatibel ist, kann es zu Bildfehlern (z.B. falsche Anzeigeposition oder Farbe) kommen.

BEDIENUNG (fortsetzung)

Abbldmenü

Die folgenden Einstellungen stehen zur Verfügung, wenn ABBLD im Menü gewählt worden ist. Wählen Sie einen Punkt mit den Tasten ④ und ⑮ und beginnen Sie mit dem Betrieb.

EISTLENGO CPT.HIELD
BLANK
SPIQEL
START
GAMMA
COLOR TEMP

Tabelle 6. Abbldmenü

Item Description
BLANK	Wahl der Farbe für den Bildschirmhintergrund:Wählen Sie die Farbe mit den Tasten und.Das Bild wird gelöscht und der gesamte Bildschirm wird in der gewählten Farbe angezeigt, wenn Hintergrundmodus eigeschaltet wird (BLANK ON), oder wenn es 5 Minuten lang kein Signal anliegt.
SPIEGEL	Start/Stopp des Betriebs: Drücken Sie die Taste. Wahl von Spiegelbildstatus:Wählen Sie den Status mit den Tasten und.
START	Start/Stopp des Betriebs: Drücken Sie die Taste. Anzeige des Anfangsbildschirms für Einstellung:Wählen Sie EIN mit der TasteLöschen der Anfangsbildschirmanzeige: Wählen Sie AUS mit der Taste. Bitte beachten Sie, daß bei Wahl von AUS der Bildschirm blau angezeigt wird, wenn kein Signal anliegt.
GAMMA	Start/Stopp des Betriebs: Drücken Sie die Taste. Wahl der Gammamodus:Wählen Sie die Gammamodus mit der Taste.
COLOR TEMP	Start/Stopp des Betriebs: Drücken Sie die Taste. Wahl der Farbtemperatur:Wählen Sie den Farbtemperaturmodus mit der Taste.

BEDIENUNG (fortsetzung)

Optionenmenü

Die folgenden Einstellungen stehen zur Verfügung, wenn OPT. im Menü gewählt worden ist. Wählen Sie einen Punkt mit den Tasten und und starten Sie den Betrieb.

Tabelle 7. Optionenmenü

Punkt Beschreibung
LAUTST.	Einstellen der Lautstärke:Verringern der Lautstärke ⇌ Erhöhen der Lautstärke
MENÜFARBE	Wählen Sie die Menü-Hintergrundfarbe:Wählen Sie mit den Tasten und .
SPRACHE	Start/Stopp des Betriebs: Drücken Sie die Taste oder . ⚙Wahl der Menüanzeigesprache: Wählen Sie mit den Tasten und ⚙.
AUTOM-AUS	Start/Stopp des Betriebs: Drücken Sie die Taste oder . ⚙Einstellen der automatischen Ausschaltzeit:Stellen Sie 0 bis 99 Minuten mit den Tasten und einDas System tritt automatisch in den Bereitschaftsmodus ein, wenn für die eingestellte Zeit kein Signal empfangen wird.Löschen der automatischen Ausschaltzeit:Wählen Sie LOSCHEN (0 min) mit der TasteWenn LOSCHEN gewählt ist, tritt das System selbst wenn kein Signal empfangen wird nicht in den Bereitschaftsmodus ein.
SYNC ON G	Start/Stopp des Betriebs: Drücken Sie die Taste oder . ⚙Synchronisation an G gültig: Wählen Sie EIN mit der Taste ⚙Synchronisation an G ungültig: Wählen Sie AUS mit der Taste ⚙• Wird möglicherweise mit einigen Eingangssignalen nicht korrekt angezeigt, wenn SYNC ON G gültig ist. Ziehen Sie in einem solchen Fall den Signalanschluß ab, so daß kein Signal empfangen wird, schalten Sie SYNC ON G aus, und schließen Sie das Signal wieder an.
STILLMODUS	Start/Stopp des Betriebs: Drücken Sie die Taste ⚙.AEinstellen/Aufheben des Flüstermodus: Drücken Sie die Taste ⚙. Wenn Sie STILLMODUS wählen, wird der STILLMODUS-Modus aktiviert. Im STILLMODUS-Modus verringert sich der Geräuschpegel des Gerätes, der Helligkeitspegel auf dem Bildschirm wird geringfügig abgesenkt.

BEDIENUNG (fortsetzung)

Kein-Signal-Menü

Die gleichen Einstellungen wie mit den Menüs ABBLD und OPT. stehen zur Verfügung, wenn die Taste MENU während Anzeige der Meldung "KEIN EINGANGSSIGN. AUF ***" oder "SYNCER. UBERSCHR. AUF ***" gedrückt wird, während kein Signal empfangen wird.

Tabelle 8. Kein-Signal-Menü

Punkt Beschreibung
LAUTST.	Einstellen der Lautstärke: Verringern der Lautstärke ⇌ Erhöhen der Lautstärke • Bei Verwendung dieser Funktion wird der Audio-Eingang automatisch auf Video umgeschaltet. Der Audio-Eingang kann umgeschaltet werden, indem das DISK PAD während der Anzeige des Lautstärke-Einstellbalkens nach links oder rechts bewegt wird. Der Lautstärke-Einstellbalken wird durch Drücken der Taste VOLUME ➤ oder VOLUME angezeigt.
BLANK	Wahl der Farbe für den Bildschirmhintergrund: Wählen Sie die Farbe mit den Tasten 📊nd . • Das Bild wird gelöscht und der gesamte Bildschirm wird in der gewählten Farbe angezeigt, wenn Hintergrundmodus eigeschaltet wird (BLANK ON), oder wenn es 5 Minuten lang kein Signal anliegt.
SPIEGEL	Start/Stopp des Betriebs: Drücken Sie die Taste ➤. • Wahl von Spiegelbildstatus: Wählen Sie den Status mit den Tasten 📊nd . ☑
START	Start/Stopp des Betriebs: Drücken Sie die Taste ➤. • Anzeige des Anfangsbildschirms für Einstellung: Wählen Sie EIN mit der Taste 🔒. Löschen der Anfangsbildschirmanzeige: Wählen Sie AUS mit der Taste ☑• Bitte beachten Sie, daß bei Wahl von AUS der Bildschirm blau angezeigt wird, wenn kein Signal anliegt.
MENÜFARBE	Wählen Sie die Menü-Hintergrundfarbe: Wählen Sie mit den Tasten 📊nd . ☑
SPRACHE	Start/Stopp des Betriebs: Drücken Sie die Taste ➤. • Wahl der Menüanzeigesprache: Wählen Sie mit den Tasten 📊nd ☑.
AUTOM-AUS	Start/Stopp des Betriebs: Drücken Sie die Taste ➤. • Einstellen der automatischen Ausschaltzeit: Stellen Sie 0 bis 99 Minuten mit den Tasten und etwas System tritt automatisch in den Bereitschaftsmodus ein, wenn für die eingestellte Zeit kein Signal empfangen wird. Löschen der automatischen Ausschaltzeit: Wählen Sie LOSCHEN (0 min) mit der Taste ☑Wenn LOSCHEN gewählt ist, tritt das System selbst wenn kein Signal empfangen wird nicht in den Bereitschaftsmodus ein.
SYNC ON G	Start/Stopp des Betriebs: Drücken Sie die Taste ➤. • Synchronisation an G gültig: Wählen Sie EIN mit der Taste 🔒 Synchronisation an G ungültig: Wählen Sie AUS mit der Taste ☑• Wird möglicherweise mit einigen Eingangssignalen nicht korrekt angezeigt, wenn SYNC ON G gültig ist. Ziehen Sie in einem solchen Fall den Signalanschluß ab, so daß kein Signal empfangen wird, schalten Sie SYNC ON G aus, und schließen Sie das Signal wieder an.
STILLMODUS	Start/Stopp des Betriebs: Drücken Sie die Taste ➤. • AEinstellen/Aufheben des Flüstermodus: Drücken Sie die Taste 🔒. Wenn Sie STILLMODUS wählen, wird der STILLMODUS-Modus aktiviert. Im STILLMODUS-Modus verringert sich der Geräuschpegel des Gerätes, der Helligkeitspegel auf dem Bildschirm wird geringfügig abgesenkt.

Lampen

HOCHSPANNUNG HOHE TEMPERATUR HOHER DRUCK

Wenden Sie sich vor dem Auswechseln der Lampe an Ihren Händler.

Angaben zur Ersatzlampe finden Sie unter "Sonderzubehör" in Tabelle 12.

Schalten Sie vor dem Auswechseln der Lampe die Stromversorgung aus, ziehen Sie den Stecker des Netzkabels aus der Steckdose und warten Sie etwa 45 Minuten, bis sich die Lampe abgekühlt hat. Die Lampe kann explodieren, wenn sie in heißem Zustand gehandhabt wird.

WARNUNG • Entsorgen Sie verbrauchte Lampen entsprechend den örtlichen Vorschriften.

• Da Lampen aus Glas sind, sollten sie nicht gekratzt oder mechanischen Stößen ausgesetzt werden.
• Verwenden Sie alte Lampen nicht erneut - sie können explodieren.
• Wenn es wahrscheinlich erscheint, daß die Lampe explodiert ist, so ziehen Sie den Stecker des Netzkabels aus der Steckdose und bitten Sie Ihren Händler, die Lampe auszuwechseln. Die Lampe wird durch das Frontglas, aber in seltenen Fällen könnten der Reflektor und das Innere des Projektors durch Glassplitter beschädigt werden, und zerbrochene Teile können bei der Handhabung Verletzungen verursachen.
• Verwenden Sie den Projektor nicht mit abgenommener Lampenabdeckung.

Lampe Reflektor Frontscheibe

Lampenlebensdauer

Projektorlampen haben eine begrenzte Lebensdauer. Das Bild wird dunkler und die Tönungen werden schwächer, nachdem eine Lampe eine bestimmte Zeit verwendet worden ist. Wechseln Sie die Lampe aus, wenn die Anzeige LAMP rot leuchtet oder wenn die Meldung LAMPE AUSWECHSELN beim Einschalten des Projektors erscheint. Siehe Tabelle 9 auf S. 19 und Tabelle 10 auf S. 20.

HINWEISE • Die Anzeige LAMP leuchtet auch rot, wenn die Lampeneinheit eine hohe Temperatur hat. Schalten Sie vor dem Auswechseln der Lampe die Stromversorgung aus, warten Sie etwa 20 Minuten, und schalten Sie dann die Stromversorgung erneut ein. Wenn die Anzeige LAMP immer noch rot leuchtet, so wechseln Sie die Lampe aus.

WARTUNG (fortsetzung)

Auswechseln der Lampe

1. Schalten Sie den Projektor aus, ziehen Sie den Stecker des Netzkabels aus der Steckdose und warten Sie mindestens 45 Minuten zum Abkühlen des Projektors.
2. Bereiten Sie eine neue Lampe vor.
3. Überprüfen Sie, daß sich der Projektor ausreichend abgekühlt hat, und legen Sie ihn dann vorsichtig mit der Oberseite nach unten hin.
4. Lösen Sie die zwei Schrauben wie in der Abbildung gezeigt und entfernen Sie die Lampenabdeckung.
5. Lösen Sie die Schraube und entfernen Sie die Lampe vorsichtig, während Sie die Griffe halten. Berühren der Innenseite des Lampengehäuses kann ungleichförmige Färbung verursachen.
6. Die neue Lampe installieren und die Stellschraube der Lampe fest anziehen. Drücken Sie auch das der Schraube gegenüberliegende Ende der Lampe ganz in das Gerät.
7. Bringen Sie die Lampenabdeckung wieder an ihrem Platz an und ziehen Sie die zwei Schrauben fest an.
8. Stellen Sie den Projektor vorsichtig wieder richtig herum hin.

VORSICHT • Stellen Sie sicher, daß Schrauben fest angezogen sind. Nicht fest angezogene schrauben können Verletzungen oder Unfälle verursachen. • Verwenden Sie den Projektor nicht mit abgenommener Lampenabdeckung.

Rückstellung des Lampenzeitschalters

Stellen Sie den Lampenzeitschalter nach Auswechseln der Lampe. Wenn die Meldung "LAMPE AUSWECHSELN ... STROMABSCHALTUNG NACH 0 STUNDEN." angezeigt worden ist, so führen Sie die folgenden Tätigkeiten innerhalb von 10 Minuten. Bei Überschreiten von 10 Minuten wird die Stromversorgung automatisch ausgeschaltet.

1. Schalten Sie die Stromversorgung ein, und halten Sie die Taste RESET etwa drei Sekunden lang gedrückt. Die Meldung 'LAMP xxxx hr' wird am Lampenzeitschalter an der Unterseite des Bildschirms angezeigt.
2. Drücken Sie die Taste MENU an der Fernbedienung oder die Taste RESET am Bedienungsfeld während der Lampenzeitschalter angezeigt wird. Die Meldung 'LAMP xxxx □ → 0 ■CANCEL' wird dann angezeigt.
3. Drücken Sie die Taste ☉wählen Sie 0, und warten Sie, bis die Zeitschalteranzeige verschwindet.

HINWEISE • Den Lampenzeitschalter nicht zurückstellen, ohne die Lampe auszuwechseln. Den Lampenzeitschalter immer zurückstellen, wenn die Lampe ausgewechselt wird. Die Meldungen werden nicht korrekt angezeigt, wenn der Lampenzeitschalter nicht korrekt zurückgestellt wird.

Luftfilterwartung

Der Luftfilter sollte wie nachfolgend beschrieben etwa alle 100 Stunden gereinigt werden.

1. Schalten Sie die Stromversorgung des Projektors aus und ziehen Sie den Stecker des Netzkabels aus der Steckdose.
2. Reinigen Sie den Luftfilter mit einem Staubsauger.

VORSICHT • Schalten Sie die Stromversorgung aus und ziehen Sie den Stecker des Netzkabels aus der Steckdose, bevor Sie mit der Wartungsarbeit innen. Bitte lesen Sie die separaten "SICHERHEITSVORSCHRIFTN" gründlich, um korrekte Durchführung der Wartung sicherzustellen.

• Wechseln Sie den Luftfilter aus, wenn die Verschmutzung nicht beseitigt werden kann oder wenn er beschädigt ist. Wenden Sie sich an Ihren Händler. Angaben zum Ersatzluftfilter finden Sie unter "Sonderzubehör" in Tabelle 12.
• Verwenden Sie den Projektor nicht mit entferntem Luftfilter.
• Wenn der Luftfilter durch Staub usw. verstopft ist, die Stromversorgung wird automatisch ausgeschaltet, um einen Temperaturanstieg im Projektor zu verhüten.

Sonstige Wartung

Wartung in der Ausrüstung

lassen Sie das Gerät aus Sicherheitsgründen etwa alle zwei Jahre von Ihrem Händler reinigen und überprüfen. Wartung durch den Benutzer ist gefährlich.

Reinigen des Objektivs

Das Objektiv vorsichtig mit Linsenreinigungspapier abwischen. Die Linse nicht mit der Hand berühren.

Reinigen von Gehäuse und Fernbedienung

Wischen Sie vorsichtig mit einem weichen Lappen ab. Wenn Schmutz oder Flecken usw. nicht einfach entfernt werden können, so verwenden Sie einen mit Wasser oder einem mit Wasser verdünnten neutralen Reinigungsmittel angefeuchteten weichen Lappen und wischen Sie mit einem weichen, trockenen Lappen nach.

VORSICHT • Schalten Sie die Stromversorgung aus und ziehen Sie den Stecker des Netzkabels aus der Steckdose, bevor Sie mit der Wartungsarbeit innen. Bitte lesen Sie die separaten "SICHERHEITSVORSCHRIFTN" gründlich, um korrekte Durchführung der Wartung sicherzustellen.

• Nur die oben angeführten Reinigungsmittel und keine anderen Mittel oder Chemikalien verwenden (z.B. Benzin oder Verdünnungsmittel).
• Verwenden Sie keinen Reinigungsspray.
• Reiben Sie nicht mit hartem Material und klopfen Sie nicht auf den Projektor.

STÖRUNGSSUCHE

OSD-Meldungen

Die nachfolgend angeführten Meldungen können nach dem Einschalten der Stromversorgung auf dem Bildschirm erscheinen. Ergreifen Sie die angemessenen Maßnahmen, wenn eine solche Meldung erscheint.

Tabelle 9. OSD-Meldungen

Meldung Beschreibung
LAMPE AUSWECHSELNNACH DEM ERSETZEN DER LAMPE IST DER LAMPENTIMER ZRÜKZUSTELLEN. (*1)	Die Betriebszeit der Lampe erreicht in Kürze 2000 h. (*2)Es wird empfohlen, die Lampe bald auszuwechseln. Bereiten Sie eine neue Lampe als Ersatz vor.
LAMPE AUSWECHSELNNACH DEM ERSETZEN DER LAMPE IST DER LAMPENTIMER ZRÜKZUSTELLEN.STROMABSCHALTUNG NACH ** STUNDEN. (*1)	Die Betriebszeit der Lampe erreicht in Kürze 2000 h. Es wird empfohlen, die Lampe innerhalb von ** Stunden auszuwechseln. (*2)Es ist möglich, dass die Lampe vor Verstreichen von ** Stunden erlischt. Die Stromversorgung wird nach ** Stunden automatisch ausgeschaltet. Wechseln Sie die Lampe wie auf den Seiten 17 und 18 "Lampe" gezeigt aus. Stellen Sie nach dem Auswechseln der Lampe immer den Lampentimer zurück.
LAMPE AUSWECHSELNNACH DEM ERSETZEN DER LAMPE IST DER LAMPENTIMER ZRÜKZUSTELLEN.STROMABSCHALTUNG NACH 0 STUNDEN.	Die Lebensdauer der Lampe ist etwa erreicht worden. Die Stromversorgung wird in einigen Minuten ausgeschaltet. (*2)Schalten Sie sofort die Stromversorgung aus und wechseln Sie die Lampe wie auf den Seiten 17 und 18 "Lampe" gezeigt aus.Stellen Sie nach dem Auswechseln der Lampe immer den Lampentimer zurück.
KEIN EINGANGSSIGN.AUF ***	Kein Eingangssignal gefunden.Die Signaleingangsanschlüsse und die Signalquellen überprüfen.
SYNCER. UBERSCHR.AUF ***	Die horizontale oder die vertikale Frequenz des Eingangssignals ist nicht im festgelegten Bereich.Überprüfen Sie die technischen Daten der Ausrüstung und die Signalquelle.
ANS. LUFTSTROM UBERPR.	Die Innentemperatur ist angestiegen.Schalten Sie die Stromversorgung aus und warten Sie 20 Minuten, bis sich das Gerät abgekühlt hat.Überprüfen Sie die folgenden Punkte und schalten Sie dann die Stromversorgung wieder ein.Ist der Lufteinlaß oder der Luftauslaß blockiert ?Ist der Luftfilter schmutzig ?Ist die Umgebungstemperatur über 35°C ?

HINWEISE (*1) Diese Meldung wird automatisch nach etwa drei Minuten gelöscht und erscheint jeweils beim Einschalten der Stromversorgung.

(*2) Das Gerät hat eine Funktion zum Ausschalten der Stromversorgung, die aktiv wird, wenn die Betriebszeit der Lampe 2000 h erreicht. Da sich die Lebensdauer jedoch je nach der Lampe unterscheidet, ist es möglich, dass eine Lampe versagt, bevor diese Funktion aktiv wird.

STÖRUNGSSUCHE (fortsetzung)

Anzeigemeldung

Die Anzeige POWER, die Anzeige LAMP und die Anzeige TEMP leuchten wie folgt auf oder nicht. Ergreifen Sie die angemessenen Maßnahmen.

Tabelle 10. Anzeigemeldung

Anzeige POWER	Anzeige LAMP	Anzeige TEMP	Beschreibung
Blinkt orange-farbig	Schaltet aus	Schaltet aus	Der Bereitschaftsmodus ist eingestellt worden.
Blinkt grün	Schaltet aus	Schaltet aus	Anwärmen. Bitte warten.
Leuchtet grün	Schaltet aus	Schaltet aus	Eingeschaltet. Normaler Betrieb ist möglich.
Blinkt orange-farbig	Schaltet aus	Schaltet aus	Abkühlen. Bitte warten.
Blinkt rot	-	-	Abkühlen. Bitte warten.Der Fehler wird gefunden. Ergreifen Sie die angemessenen Maßnahmen, wenn die Anzeige POWER auf zu blinken.
Blinkt /Leuchtet rot	Leuchte t rot	Schaltet aus	Die Lampe leuchtet nicht.Das Innere des Geräts kann zu heiß sein. Schalten Sie die Stromversorgung aus, warten Sie 20 Minuten, bis sich das Gerät abgekühlt hat, und überprüfen Sie, ob der Einlaß oder der Auslaß blockiert ist, ob der Luftfilter schmutzig ist, oder ob die Umgebungstemperatur 35°C überschreitet. Und schalten Sie dann die Stromversorgung wieder ein. Wechseln Sie die Lampe aus, falls das gleiche Problem wieder auftritt.
Blinkt /Leuchtet rot	Blinkt rot	Schaltet aus	Es ist keine Lampe oder Lampenabdeckung gefunden worden, oder sie sind nicht korrekt angebracht worden.Schalten Sie die Stromversorgung aus und warten Sie 45 Minuten, bis sich das Gerät abgekühlt hat. Überprüfen Sie die Anbringung der Lampe und der Lampenabdeckung, und schalten Sie dann die Stromversorgung wieder ein. Wenden Sie sich an Ihren Händler, wenn das gleiche Problem wieder auftritt.
Blinkt /Leuchtet rot	Schaltet aus	Blinkt rot	Der Kühlventilator arbeitet nicht.Schalten Sie die Stromversorgung aus und warten Sie 20 Minuten, bis sich das Gerät abgekühlt hat. Überprüfen Sie auf Fremdkörper im Ventilator und schalten Sie dann die Stromversorgung wieder ein. Wenden Sie sich an Ihren Händler, wenn das gleiche Problem wieder auftritt.
Blinkt /Leuchtet rot	Schaltet aus	Leuchtet rot	Das Innere des Geräts ist zu heiß. *2) Schalten Sie die Stromversorgung aus und warten Sie 20 Minuten, bis sich das Gerät abgekühlt hat. Überprüfen Sie, ob der Einlaß oder der Auslaß blockiert ist, ob der Luftfilter schmutzig ist, oder ob die Umgebungstemperatur 35°C überschreitet. Schalten Sie dann die Stromversorgung wieder ein. Wenden Sie sich an Ihren Händler, wenn das gleiche Problem wieder auftritt.
Leuchtet grün	Blinkt rot	Blinkt rot	Das Innere des Gerätes ist zu kühl.Prüfen Sie, ob die Umgebungstemperatur unter 0°C liegt. Wenden Sie sich an Ihren Händler, falls das gleiche Problem bei einer Umgebungstemperatur von 0 – 35°C auftritt.

HINWEISE *2) Wenn die Temperatur im Inneren zu hoch wird, so wird die Stromversorgung aus Sicherheitsgründen automatisch ausgeschaltet und die Anzeige geht aus. Stellen Sie den Netzschalter auf [O] und warten Sie 20 Minuten, bis sich das Gerät ausreichend abgekühlt hat.

DEUTSCH - 20

STÖRUNGSSUCHE (fortsetzung)

Symptom

Die folgenden Erscheinungen sind möglicherweise keine Störungen. Bitte überprüfen Sie entsprechend der folgenden Tabelle.

Tabelle 11. Symptom

Erscheinungen	Beispiele für keine Störungen	Zu überprüfender Punkt Seite
Die Stromversorgung ist nicht eingeschaltet.	Der Hauptnetzschalter ist nicht auf ON gestellt.	Den Hauptnetzschalter auf ON stellen.	7,8
	Das Netzkabel ist nicht angeschlossen.	Das Netzkabel an eine Netzsteckdose anschließen.
Kein Bild oder Ton.	Die Eingangsquelle wurde nicht korrekt gewählt.	Am Projektor oder am Fernbedienungsteil korrekt einstellen.	9
	Kein Signaleingang. Korrekt anschließen. 6,7
Bild ist vorhanden, aber kein Ton.	Der Projektor ist nicht korrekt angeschlossen.	Korrekt anschließen. 6,7
	Die Lautstärke ist auf den niedrigsten Pegel gestellt.	Die Taste VOLUME am Fernbedienungsteil drücken oder die Lautstärke auf dem Menü einstellen.	10,14
	Der Ton ist stummgeschaltet.	Die Taste MUTE drücken.	10
Ton ist vorhanden, aber kein Bild.	Der Projektor ist nicht korrekt angeschlossen.	Korrekt anschließen. 6,7
	Die Helligkeit ist auf den Minimalwert eingestellt.	Wählen Sie HELLE mit der Taste MENU und drücken Sie die Taste ☑.	11
	Die gleitende Objektivabdeckung ist noch geschlossen.	Öffnen Sie die gleitende Objektivabdeckung.	8
Die Farben sind blaß und die Farbentsprechung ist schlecht.	Die Farbsättigung und -abstimmung sind nicht korrekt eingestellt.	Am Videogerät einstellen. 11
Die Bilder sind dunkel.	HELLE und KONTRAST sind nicht korrekt eingestellt.	Am Videogerät einstellen. 11
	Lampenbirne nähert sich dem Ende ihrer Betriebslebensdauer.	Die Lampenbirne austauschen. 16,17
Die Bilder sind unscharf.	Die Fokussierung oder H-PHASE ist nicht korrekt eingestellt.	Die Fokussierung oder H-PHASE einstellen.	8,11

TECHNISCHE DATEN

Tabelle 12. Technische Daten

Punkt Einzelheiten
Produktbezeichnung Flüssigkristallprojektor
Flüssigkrist allfeld	Größe 1,8 cm (Typ 0,7)
	Antriebsystem		TFT-Aktiv-Matrix
	Bildpunktezahl		CP-S225W : 480.000 Bildpunkte (800 vertikal × 600 horizontal)CP-X275W : 786.432 Bildpunkte (1024 vertikal × 768 horizontal)
Objektiv Zoomobjektiv F=2,0 bis 2,3,			f=18 bis21 mm
Lampe 150W UHB
Lautsprecher 1,0W
Stromversorgung			Wechselstrom 100 - 120V, 2,7A / Wechselstrom 220 - 240V, 1,3A.
Stromverbrauch 240W
Temperaturbereich 0°C bis 35°C (Betrieb)
Abmessungen			289 (B) × 84 (H) × 215 (T)mm
Gewicht (Masse)			CP-S225W : 2,4 kgCP-X275W : 2,5 kg
RGB- Signaleingabe	RGB IN		Video: Analog 0,7 Vs-s, 75 Ω Abschlußwiderstand (positive)Horizontales/Vertikales : TTL-Pegel (positive/negative)Zusammengesetztes Sync : TTL-Pegel15-stiftiger D-Sub-Anschluß (vergossen)
	AUDIO IN		AUDIO: 200 mVeff., 47 kΩ (max. 3,0 Vs-s)Stereominibuchse
Video- Signaleingabe	VIDEO 1,0 Vs-s, 75 Ω		Abschlußstecker RCA-Buchse
	S-VIDEO		1,0 Vs-s, 75 Ω AbschlußwiderstandFarbsignal: 0,286 Vs-s (NTSC, Farbsynchronsignal), 75 Ω Abschlußwiderstand0,3 Vs-s (PAL/SECAM, Farbsynchronsignal), 75 Ω Abschlußwiderstand4-stiftige Mini-DIN-Buchse
	COMPONENTVIDEO	Y 1,0	Vs-s, 75 Ω Abschlußwiderstand (positive)
		CB/CR	0,7 Vs-s, 75 Ω Abschlußwiderstand (positive)
		PB/PR	0,7 Vs-s, 75 Ω Abschlußwiderstand (positive)
	AUDIO	L	AUDIO: 200 mV eff., 50 kΩ (max. 3,0 Vs-s)RCA-Buchse
		R
Steuerfunktionen	CONTROL 15-stiftiger		D-Sub-Anschluß (vergossen)
Sonderzubehör			Lampe: DT00401 (CP-S225W) / DT00461 (CP-X275W)Luftfilter: MU01461* Wenden Sie sich bezüglich anderer Teile an Ihren Händler.

HINWEISE • Änderungen bei technischen Daten und Design bleiben ohne Vorankündigung vorbehalten.

GARANTIE UND KUNDENDIENST

Wenn ein Problem auftritt, so lesen Sie zuerst den Abschnitt "STÖRUNGSSUCHE" (seite20) und führen Sie die vorgeschlagenen Überprüfungen durch. Wenn dies das Problem nicht löst, so wenden Sie sich an Ihren Händler oder an eine Wartungsfirma. Sie erklären Ihnen, was Garantienzustand angewendet wird.

TECHNISCHE GEGEVENS ......22

GARANTIE EN SERVICE ......23

TABELLEN

Tabel 1. Installatiereferentie ....5

Tabel 12. Technische gegevens......22

Voor "TECHNICAL" (TECNISCH) en

Tabel 12. Technische gegevens

Tabell 7. Bildemeny....13

Tabell 8. Valgmeny....14

Tabell 9. Ikke noe-Meny ......15

Tabell 10. Skjermmeldinger....19

Tabell 11. Indikatormelding .....20

Tabell 12. Symptom....21
