BEDIENUNGSANLEITUNG KIP 2432 Koenic

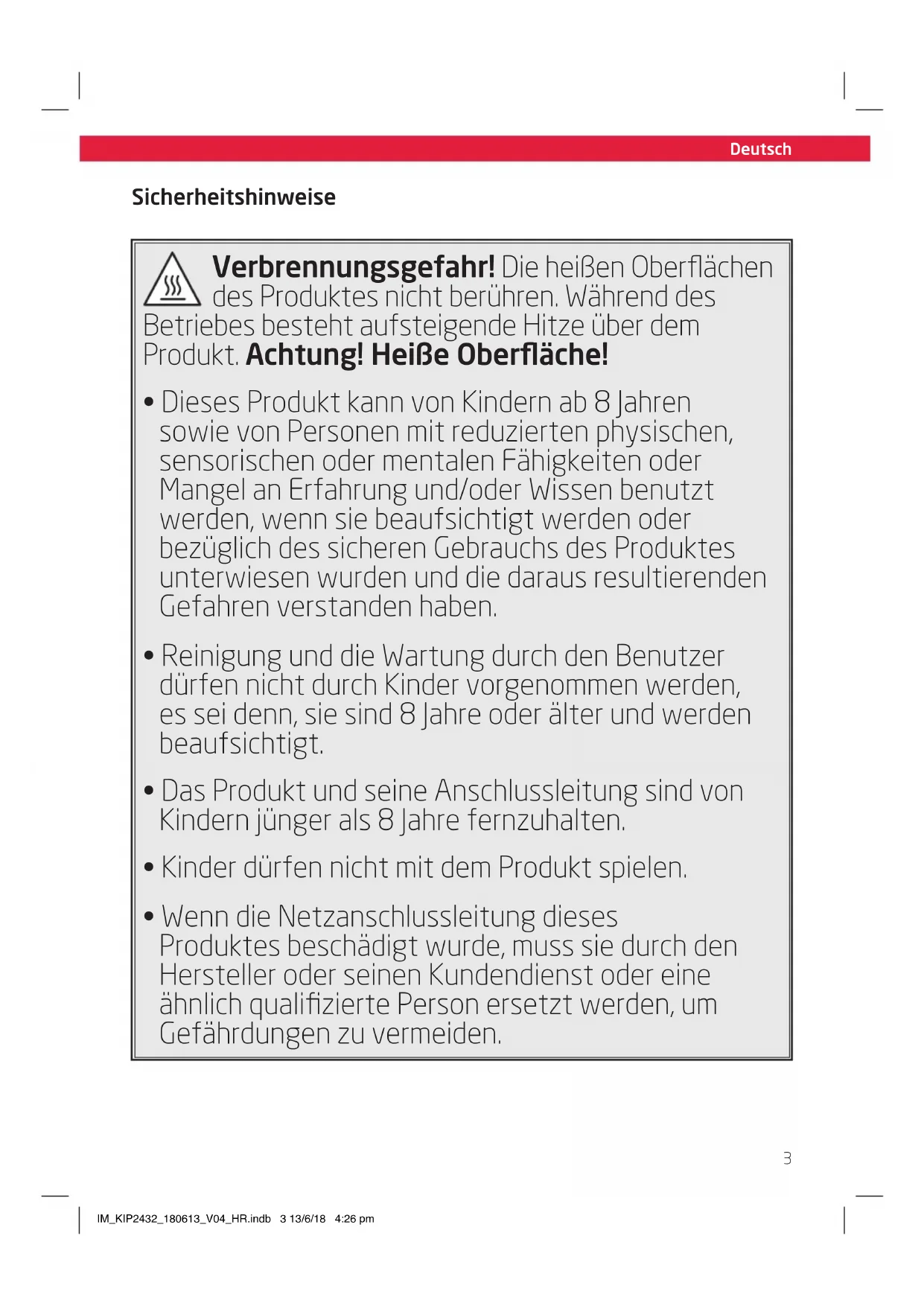

Sicherheitshinweise Verbrennungsgefahr! Die heißen Oberflächen des Produktes nicht berühren. Während des Betriebes besteht aufsteigende Hitze über dem Produkt. Achtung! Heiße Oberfläche!

• Dieses Produkt kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Reinigung und die Wartung durch den Benutzer dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.

• Das Produkt und seine Anschlussleitung sind von Kindern jünger als 8 Jahre fernzuhalten.

• Kinder dürfen nicht mit dem Produkt spielen.

• Wenn die Netzanschlussleitung dieses Produktes beschädigt wurde, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. IM_KIP2432_180613_V04_HR.indb 3 13/6/18 4:26 pmDeutsch

Sicherheitshinweise Size - A5

• Warnung: Wenn die Oberfläche gesprungen ist, schalten Sie sofort das Produkt aus, um einen möglichen Stromschlag zu vermeiden.

• Metallgegenstände wie z. B. Messer, Gabeln, Löel und Deckel dürfen nicht auf dem Kochfeld abgelegt werden, da sie sich erhitzen können.

• Das Produkt ist nicht dazu bestimmt, mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem betrieben zu werden.

• Beachten Sie das Kapitel Reinigung und Pflege. IM_KIP2432_180613_V04_HR.indb 4 13/6/18 4:26 pmDeutsch

SicherheitshinweiseSicherheitshinweise

• Warnung: Wenn die Oberfläche gesprungen ist, schalten Sie sofort das Produkt aus, um einen möglichen Stromschlag zu vermeiden.

• Metallgegenstände wie z. B. Messer, Gabeln, Löel und Deckel dürfen nicht auf dem Kochfeld abgelegt werden, da sie sich erhitzen können.

• Das Produkt ist nicht dazu bestimmt, mit einer externen Zeitschaltuhr oder einem separaten Fernwirksystem betrieben zu werden.

• Beachten Sie das Kapitel Reinigung und Pflege.

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.

• Verwenden Sie das Produkt nur zweckbestimmt und mit den vom Hersteller empfohlenen Zubehörteilen und Komponenten. Eine unsachgemäße oder falsche Nutzung ist gefährlich.

• Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.

• Stellen Sie keine Gegenstände auf das Produkt.

• Tauchen Sie elektrische Teile des Produktes während des Reinigens oder des Betriebs nie in Wasser oder andere Flüssigkeiten. Halten Sie das Produkt nie unter fließendes Wasser.

• Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt ist oder das Produkt fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.

• Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

• Nur der Netzstecker kann das Produkt vollständig vom Stromnetz trennen. Achten Sie darauf, dass der Netzstecker immer gut zugänglich und erreichbar ist.

• Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.

• Vermeiden Sie die Beschädigung des Netzkabels durch Knicken oder Kontakt mit scharfen Kanten.

• Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen und anderen Hitze erzeugenden Produkten, fern.

• Ziehen Sie den Netzstecker aus der Steckdose, ... - wenn das Produkt nicht benutzt wird, - wenn Funktionsstörungen auftreten, - bevor Sie Zubehör anbringen / entfernen und - bevor Sie das Produkt reinigen.

• Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

• Schützen Sie das Produkt vor: - direkter Sonneneinstrahlung und Staub; - Feuer (Kamin, Grill, Kerzen), Wasser (Wasserspritzer, Vasen, Badewanne) oder hoher Luftfeuchtigkeit.

• Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.

• Halten Sie Kinder fern von dem Produkt. Lassen Sie sie das Produkt nicht ohne Aufsicht benutzen.

• Warnung: Unbeaufsichtigtes Kochen auf Kochmulden mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu löschen, sondern das Produkt ausschalten und dann die Flammen vorsichtig zum Beispiel mit einem Deckel oder einer Löschdecke abdecken.

• Warnung: Brandgefahr: Niemals Gegenstände auf der Kochfläche lagern.

• Benutzen Sie zur Reinigung keinen Dampfreiniger!

• Nach dem Gebrauch ist die Kochplatte durch ihre Regel- und/oder Steuereinrichtungen auszuschalten. Nicht allein auf die Topferkennung verlassen.

• Vorsicht: Der Kochvorgang ist zu überwachen. Ein kurzer Kochvorgang ist ständig zu überwachen. IM_KIP2432_180613_V04_HR.indb 5 13/6/18 4:26 pm6 Deutsch Size - A5 Lieferumfang 1 x Doppel-Induktionskochfeld 1 x Bedienungsanleitung Bedienelemente und Komponenten

Netzkabel mit Netzstecker

Bedienfelder mit Displays

Temperaturmoduswahltaste

Leistungsmoduswahltaste

ON/Standby-Taste mit Betriebsindikator Herzlichen Glückwunsch! Vielen Dank, dass Sie sich für ein KOENIC- Produkt entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf. Bestimmungsgemässe Verwendung Dieses Produkt ist nur für das Aufwärmen und Kochen von Nahrungsmitteln mit einem Kochtopf oder einer Pfanne gedacht. Jeglicher anderer Gebrauch kann zu Schaden am Produkt oder Verletzungen führen. Das Produkt ist nur für den Einsatz im privaten Haushalt bestimmt und nicht für den gewerblichen Gebrauch geeignet. Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschaden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts. Vor dem ersten Gebrauch Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach. Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollten Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle. Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege. Entsorgung Das Symbol „durchgestrichene Mülltonne” erfordert die separate Entsorgung von Elektro- und Elektronik- Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoe enthalten. Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik- Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden. IM_KIP2432_180613_V04_HR.indb 6 13/6/18 4:26 pm7 Deutsch Lieferumfang 1 x Doppel-Induktionskochfeld 1 x Bedienungsanleitung Bedienelemente und Komponenten

Netzkabel mit Netzstecker

Bedienfelder mit Displays

Temperaturmoduswahltaste

Leistungsmoduswahltaste

ON/Standby-Taste mit Betriebsindikator Hinweis: Der Topf oder die Pfanne müssen außen sauber und trocken sein. Abb.

Sie können die Kochfelder einzeln oder zusammen benutzen. Nachfolgend wird die Benutzung anhand eines Kochfeldes erläutert. Das linke Kochfeld hat 2000 W, das rechte 1500 W. Abb.

Halten Sie die ON/Standby-Taste für ca. 2 Sekunden gedrückt, um das jeweilige Kochfeld einzuschalten. Dies wird durch ein akustisches Signal und die rote Betriebsindikatorleuchte angezeigt. Abb.

Wählen Sie mit den Tasten und den Temperatur- oder Leistungsmodus aus. Der eingestellte Modus wird durch eine rote Indikator-LED angezeigt. Abb.

Stellen Sie mit den Tasten +/- die gewünschte Leistung bzw. Temperatur ein. Temperatur:

• 60-220°C (in 20°C Schritten) Leistung:

• 1500 W-Feld: 200-1500 W (in 200 W-Schritten, der letzte Schritt ist ein 100 W-Schritt)

• 2000 W-Feld: 200-2000 W (in 200W-Schritten) Abb.

Das eingeschaltete Produkt schaltet sich in den Standby-Modus, wenn

• 60 Sekunden nach dem Einschalten keine Einstellung vorgenommen wird

• 60 Sekunden nach jeglicher Einstellung das Kochfeld noch leer ist. Abb.

Nach dem Gebrauch die ON/Standby- Taste drücken, um das Produkt in den Standby Modus zu schalten. Achtung Ziehen Sie immer den Netzstecker, um das Produkt komplett auszuschalten. Kochgeschirr Abb.

Geeignet: Bitte verwenden Sie ausschließlich Kochbehälter mit einem Bodendurchmesser von 12 bis 26 cm, welche ausdrücklich als induktionsgeeignet ausgewiesen sind. Ungeeignet:

• Hitzebeständiges Glas, Keramik, Bronze, Kupfer oder Aluminium, sofern sie nicht ausdrücklich als „induktionsgeeignet“ markiert sind.

• Behälter mit gewölbtem Boden oder Kochgeschirr mit Füßen

• Töpfe / Pfannen mit einem Durchmesser von weniger als 12 cm oder größer als 26 cm. Bedienung Abb.

Stellen Sie das Doppel- Induktionskochfeld auf eine ebene, stabile und hitzebeständige Oberfläche. Sorgen Sie dafür, dass ausreichend Platz für die Luftzirkulation vorhanden ist. Folgende Abstände sind erforderlich: 60 cm nach oben und 10cm zu allen Seiten. Abb.

Stecken Sie den Netzstecker in eine geeignete Steckdose. Ein akustisches Signal ertönt und beide Betriebsindikatoren leuchten kurz auf. Das Doppel-Induktionskochfeld ist im Standby-Modus. Hinweis: Ist die Kochfeldtemperatur > 50 °C, erscheint im Display “H”. Abb.

Stellen Sie ein gefülltes, geeignetes Kochgeschirr in die Mitte der Kreismarkierung auf das Kochfeld. Achtung Insgesamt dürfen die Töpfe, die auf die beiden Kochfelder gestellt werden, zusammen nicht mehr als 10 kg wiegen (inkl. Inhalt). IM_KIP2432_180613_V04_HR.indb 7 13/6/18 4:26 pm8 Deutsch Size - A5 Timer - Zeitschaltuhr Hinweis: Mit der Zeitschaltuhrfunktion können die Induktionskochfelder automatisch nach Ablauf einer voreingestellten Zeit in den Standby Modus geschaltet werden. Die min. bzw. max. einstellbare Zeit beträgt 0:01 Minuten bzw. 3:00 Stunden. Abb.

Einstellen der Zeitschaltuhr

Drücken Sie während des Garvorgangs die Taste . Im Display blinkt 00:00.

Stellen Sie nun mit den Tasten +/– die Restlaufzeit ein. Durch einmaliges Antippen der Tasten +/– ändert sich der Wert um 1 Minute. Halten Sie die Tasten +/– länger gedrückt, ändert sich der Wert schnell in 10-Minuten-Schritten.

Zum Bestätigen des Wertes drücken Sie die Taste Zeitschaltuhr erneut. Hinweis: Ist die Zeitschaltuhr aktiviert, zeigt das Display abwechselnd die Restzeit und die eingestellte Temperatur oder Leistung an. Nach Ablauf der Zeit wird das Induktions- kochfeld in den Standby Modus geschaltet. Tastensperre Abb.

Drücken Sie die Tasten + und – gleichzeitig, um die Tasten zu sperren. Eine rote LED leuchtet mittig und unterhalb des Displays. Drücken Sie die Tasten + und – gleichzeitig für ca. 3 Sekunden, um die Tasten zu entsperren. Reinigung und Pflege Warnung

• Ziehen Sie den Netzstecker und lassen Sie das Produkt vor dem Reinigen vollständig abkühlen. Tauchen Sie elektrische Teile des Produktes wahrend des Reinigens nie in Wasser oder andere Flüssigkeiten. Halten Sie es nie unter fliesendes Wasser.

• Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche. Abb.

Ziehen Sie den Netzstecker aus der Steckdose und lassen Sie das Produkt vollständig abkühlen. Abb.

Reinigen Sie die Außenflächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschließend gut ab. Achten Sie darauf, dass kein Wasser (z. B. an den Schaltern) ins Produktinnere gelangt. IM_KIP2432_180613_V04_HR.indb 8 13/6/18 4:26 pm9 Deutsch Reinigung und Pflege Warnung

• Ziehen Sie den Netzstecker und lassen Sie das Produkt vor dem Reinigen vollständig abkühlen. Tauchen Sie elektrische Teile des Produktes wahrend des Reinigens nie in Wasser oder andere Flüssigkeiten. Halten Sie es nie unter fliesendes Wasser.

• Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche. Abb.

Ziehen Sie den Netzstecker aus der Steckdose und lassen Sie das Produkt vollständig abkühlen. Abb.

Reinigen Sie die Außenflächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschließend gut ab. Achten Sie darauf, dass kein Wasser (z. B. an den Schaltern) ins Produktinnere gelangt. Fehlerbehebung Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können, wenden Sie sich an Ihren Händler. Problem /Fehlermeldung Mögliche Ursache Behebung Piepton (alle zwei Sekunden) Kein oder ungeeignetes Kochgeschirr auf der Kochplatte

• Benutzen Sie geeignetes Kochgeschirr E1 Oberflächen -Thermistor-Kreis unterbrochen

• Kontaktieren Sie den Kundendienst E2 Oberflächen -Thermistor Kurzschluss

• Kontaktieren Sie den Kundendienst Eb Oberflächen -Thermistor außer Funktion

• Kontaktieren Sie den Kundendienst E4 IGBT –Thermistor-Kreis unterbrochen

• Kontaktieren Sie den Kundendienst E5 IGBT -Thermistor Kurzschluss •Kontaktieren Sie den Kundendienst E7 Netzspannung zu niedrig •An korrekter Netzspannung anschließen, siehe Technische Daten E8 Netzspannung zu hoch •An korrekter Netzspannung anschließen, siehe Technische Daten Geräusch während der Benutzung Aufgrund der Induktionstechnik können während der Nutzung folgende Geräusche entstehen: Geräusch Bedeutung Summen Entsteht durch die Induktion und erhöht sich, je höher die Leistung eingestellt wird Knistern Vibration am Boden des Kochgeschirrs durch Erhitzung mit Induktion Ventilatorgeräusch Ventilator verhindert ein Überhitzen des Produktes und wird mit zunehmender Temperatur lauter. Nach Abschalten des Produktes läuft der Ventilator noch einige Minuten weiter. IM_KIP2432_180613_V04_HR.indb 9 13/6/18 4:26 pm10 Deutsch Size - A5 Energie Einsparen Um die Umwelteinwirkungen des Kochvorgangs (z. B. Energieverbrauch) zu reduzieren, beachten Sie folgende Hinweise:

• Vor dem Einschalten das Kochgeschirr mittig auf die Kochzone stellen.

• Beim Kochen, das Kochgeschirr immer mit einem Deckel abdecken.

• Beim Kochen von Wasser, immer nur die erforderliche Menge kochen.

• Mit möglichst geringer Leistung kochen.

• Kochplatte frühzeitig abschalten und Restwärme nutzen. Technische Daten Modell KIP 2432 Bauform Freistehende Induktionskochplatte Anzahl der Kochzone 2 Heiztechnik Induktion Durchmesser der Kochzone (Ø) 20 cm Energieverbrauch je Kochzone (EC electric cooking

: 189,7 Wh/kg Nennspannung 220 - 240 V~ 50 Hz Nennstrom 15 A Nennleistung 3500 W Schutzklasse II Abmessungen 565 x 360 x 65 mm

• Dies ist eine freistehende Induktionskochplatte.

• Der Erp-Test wurde anhand EN 60350-2:2013+A11:2014, EN 50564:2011 durchgeführt.

• Siehe Website unten für detaillierte technische Informationen oder bitten Sie den Händler um ein technisches Datenblatt. www.koenic-online.com. IM_KIP2432_180613_V04_HR.indb 10 13/6/18 4:26 pmEnglish
