Produkttyp	Stepper
Marke	Tunturi
Modell	S90
Abmessungen (L x B x H)	93 cm x 65 cm x 137 cm
Gewicht	36 kg
Stromversorgung	2 x 1,5 V AA-Batterien
Maximales Benutzergewicht	110 kg
Funktionen der Anzeigeeinheit	Zeit, Trittfrequenz, Schritte, Gesamtschritte, kcal, Puls
Pulsmessung	Kabellos (integrierter Empfänger), kompatibel mit Polar
Widerstand	12 Stufen, manuelle Einstellung per Ring
Verwendungszweck	Privat (24 Monate Garantie) / Gewerblich (12 Monate Garantie)
Betriebstemperatur	10 °C bis 35 °C
Lagertemperatur	-15 °C bis 40 °C
Maximale Luftfeuchtigkeit	90 %
Wartung	Regelmäßig die Befestigungen überprüfen, Kolben schmieren, mit feuchtem Tuch reinigen
Batteriewechsel	Wenn die Anzeige schwächer wird; verwenden Sie 2 AA-Batterien
Ersatzteile	Erhältlich über den Händler; Modell und Seriennummer angeben
Normen	CE-Kennzeichnung, EN-957 (Absätze 1 und 8)
Montage	Zwei Personen erforderlich; Werkzeug liegt bei

Häufig gestellte Fragen - S90 TUNTURI

Wie montiere ich das Tunturi S90 Gerät?

Die Montage erfordert zwei Personen. Befolgen Sie die Schritte in der Reihenfolge: Befestigen Sie die vertikale Stange am H-förmigen Fuß, installieren Sie die linken und rechten Hydraulikzylinder, befestigen Sie die Armlehnen und dann die Anzeigeeinheit. Verwenden Sie das mitgelieferte Werkzeug (5 mm Inbusschlüssel und 13 mm Gabelschlüssel).

Wie stelle ich den Widerstand am Tunturi S90 ein?

Drehen Sie den Einstellring am Hydraulikzylinder. Er bietet 12 Stufen; der Pfeil zeigt den ausgewählten Wert an. Beginnen Sie mit einem niedrigen Widerstand und erhöhen Sie ihn allmählich.

Wie wird der Puls kabellos gemessen?

Die Anzeigeeinheit ist mit einem Empfänger ausgestattet. Verwenden Sie einen Polar-Sender (optional). Befeuchten Sie die Elektroden des Brustgurts, legen Sie ihn unter die Brustmuskeln, und der Sender überträgt den Puls in weniger als einem Meter. Achtung: Wenn Sie einen Herzschrittmacher haben, konsultieren Sie Ihren Arzt.

Wie hoch ist das maximal zulässige Benutzergewicht?

Das maximale Benutzergewicht beträgt 110 kg. Überschreiten Sie diese Grenze niemals.

Wie reinige und warte ich das Tunturi S90?

Reinigen Sie es mit einem feuchten Tuch. Verwenden Sie keine Lösungsmittel. Überprüfen Sie regelmäßig die Befestigung von Schrauben und Muttern. Geben Sie bei Bedarf etwas Fett oder Vaseline auf die Kolben der Zylinder.

Was tun, wenn das Display der Anzeigeeinheit schwächer wird oder nichts anzeigt?

Ersetzen Sie die Batterien: Öffnen Sie die Batterieabdeckung auf der Rückseite des Geräts, legen Sie 2 neue 1,5 V AA-Batterien ein und beachten Sie die angegebenen Polaritäten.

Welche Sicherheitsvorkehrungen muss ich beachten?

Konsultieren Sie vor dem Training einen Arzt. Verwenden Sie das Gerät nicht im Freien. Stellen Sie es auf eine ebene Fläche. Steigen Sie niemals zu mehreren auf. Halten Sie Kinder fern. Wenn Ihnen übel wird oder Sie schwindelig werden, brechen Sie das Training sofort ab.

Welche Abmessungen und welches Gewicht hat das Gerät?

Abmessungen: 93 cm (Länge) x 65 cm (Breite) x 137 cm (Höhe). Gewicht: 36 kg.

Wie lautet die Garantie für das Tunturi S90?

Die Tunturi-Garantie deckt Mängel ab: 24 Monate bei privater Nutzung, 12 Monate bei gewerblicher Nutzung. Die Garantie deckt keine Schäden ab, die durch Missachtung der Anweisungen entstanden sind.

Wo kann ich Ersatzteile erhalten?

Kontaktieren Sie Ihren Händler unter Angabe des Modells (S90) und der Seriennummer des Geräts. Die meisten Probleme können durch Austausch des defekten Teils behoben werden.

BEDIENUNGSANLEITUNG S90 TUNTURI

BETRIEBSANLEITUNG S.

MODE D'EMPLOI P. 11 - 15

HANDLEIDING P.

MANUALE D'USO P. 21 - 24

MANUAL DEL USUARIO P. 25 - 29

BRUKSANVISNING S. 30 - 33

KÄYTTÖOHJE S. 34

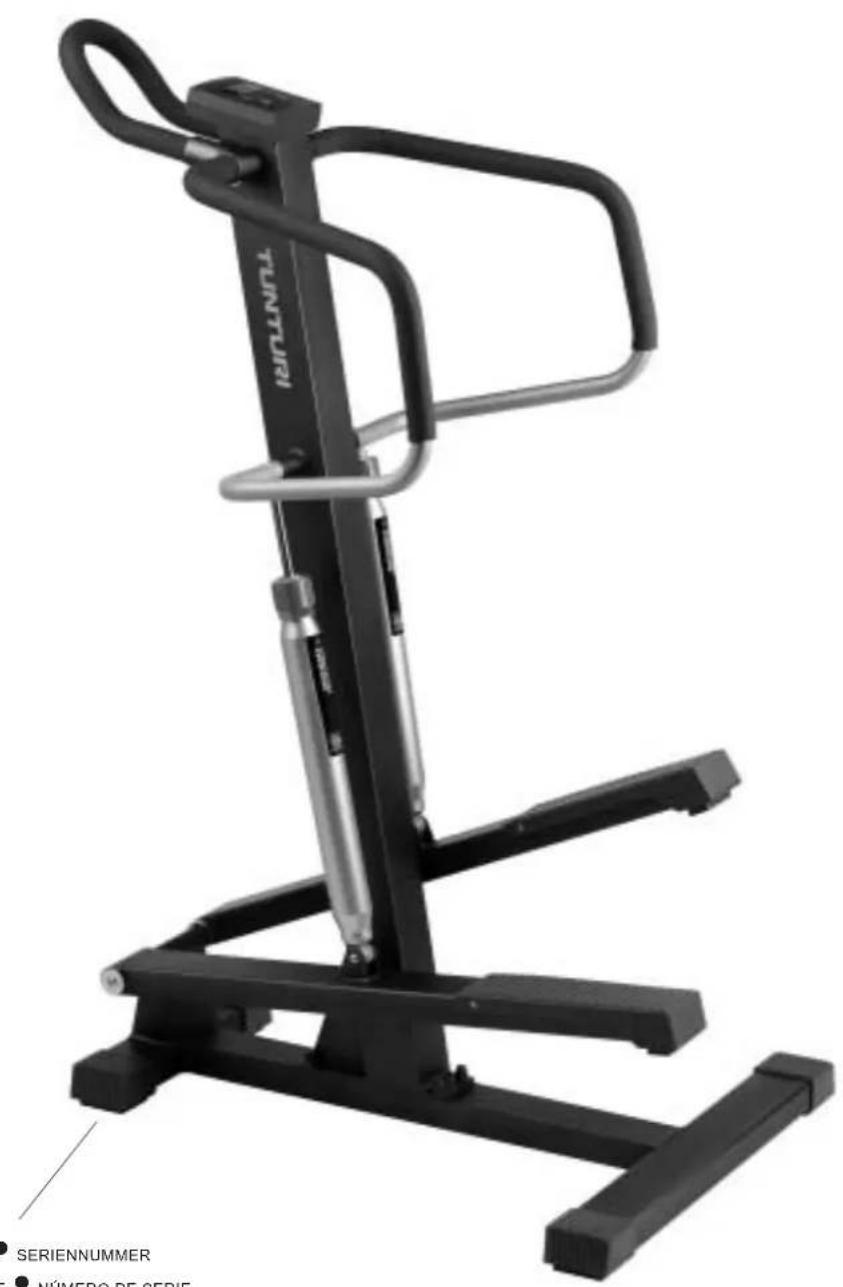

• SERIAL NUMBER
• SERIENNUMMER
  • NUMERO DE SERIE • NÚMERO DE SERIE
  • NUMERO DI SERIE • SERIENUMMER
  • SERIENNUMMER • SARJANUMERO

WICHTIGE SICHERHEITSHINWEISE

Dieses Handbuch ist ein wesentlicher Bestandteil Ihrer Trainingsausrüstung. Lesen Sie dieses Handbuch bitte sorgfältig durch, bevor Sie Ihr Trainingsgerät montieren, mit ihm trainieren oder es warten. Bitte bewahren Sie dieses Handbuch; es wird Sie jetzt und zukünftig darüber informieren, wie Sie Ihr Gerät benutzen und warten. Befolgen Sie diese Anweisungen immer sorgfältig.

Die Garantie dieses Gerätes beträgt 24 Monate für das Heimtraining, für die kommerzielle Nutzung 12 Monate. Die Garantie schliesst keine Beschädigungen ein, die auf Fahrlässigkeit bei der Montage, Einstellung und Wartung, wie sie in diesem Handbuch beschrieben wurden, zurückzuführen sind. Werden Modifizierungen ohne das Einverständnis der Tunturi Oy Ltd vorgenommen, erlischt jeglicher Garantieanspruch!

BITTE BEACHTEN:

- Vor Beginn eines Trainingsprogrammes einen Arzt konsultieren.

- Bei Übelkeit, Schwindelgefühl oder anderen anomalen Symptomen sollte das Training sofort abgebrochen und unverzüglich ein Arzt aufgesucht werden.

- Aufgrund des natürlichen Spieltriebes und der Experimentierfreudigkeit der Kinder können Situationen und Verhaltensweisen entstehen, für die das Trainingsgerät weder gebaut noch abgesichert ist und die eine Verantwortung seitens des Herstellers ausschliessen. Wenn Sie dennoch Kinder an das Trainingsgerät lassen, müssen Sie deshalb deren geistige und

körperliche Entwicklung und vor allem deren Temperament berücksichtigen, sie gegebenenfalls beaufsichtigen und sie vor allem auf die richtige Benutzung des Gerätes hinweisen.

- Das Gerät darf nur von einer Person benutzt werden.

- Das Gerät daft nur in Innenräumen benutzt werden. Sorgen Sie dafür, dass der Trainingsraum gut belüftet ist. Vermeiden Sie doch Zugluft.

- Das Gerät auf möglichst ebenen Untergrund stellen. Es wird empfohlen, das Gerät auf eine Schutzmatte zu stellen.

- Stützen Sie sich nie gegen das Benutzerinterface ab!

- Bedienen Sie die Tasten mit der Fingerkuppe. Ein Fingernagel kann die Membrane der Tasten beschädigen.

- Dieses Gerät ist nicht für den Einsatz in Feuchträumen (Sauna, Schwimmbad) vorgesehen.

- Beim Training muss die Umgebungstemperatur zwischen +10°C und +35°C liegen. Zur Aufbewahrung kann das Gerät bei Temperaturen zwischen -15°C und +40°C gelagert werden. Die Luftfeuchtigkeit darf nie 90 % überschreiten.

Um eine Beschädigung der Flüssigkristallanzeige zu vermeiden, das Gerät vor direkter Sonnenbestrahlung sowie vor starken Stössen und Schlägen schützen. Sicherstellen, dass die Elektronikanzeige nicht mit Wasser in Berührung kommt.

- Vor Beginn des Trainings sicherstellen, dass das Gerät völlig intakt ist. Auf keinen Fall mit einem fehlerhaften Gerät trainieren.

- Zum Auf- und Absteigen am Lenker abstützen. Während des Trainings sich mindestens mit einer Hand an der Handstütze abstützen.

- Zur Benutzung des Gerätes stets angemessene Kleidung und Schuhwerk tragen.

- Nie die Hände in die Nähe von beweglichen Teilen bringen.

- Zur Vermeidung von Muskelkater Auf- und Abwärmtraining nicht vergessen.

- Keine anderen als die in dieser Betriebsanleitung beschriebenen Wartungsmassnahmen und Einstellungen vornehmen. Die angegebenen Wartungsanweisungen sind einzuhalten.

- Das Gerät darf nicht von Personen benutzt werden, deren Gewicht über 110 kg liegt.

HERZLICH WILLKOMMEN IN DER

WELT DES TRAINIERENS

MIT TUNTURI!

Durch Ihren Kauf haben Sie bewiesen, dass Ihnen Ihre Gesundheit und Ihre Kondition viel wert sind; auch haben Sie gezeigt, dass Sie Qualität zu schätzen wissen. Mit einem Tunturi-Fitnessgerät haben Sie sich für ein hochwertiges, sicheres und motivierendes Produkt als Trainingspartner entschieden. Welches Ziel Sie auch immer mit Ihrem Training verfolgen, wir sind sicher, dass Sie es mit diesem Fitnessgerät erreichen. Hinweise zu Ihrem Trainingsgerät und zum effektiven Training damit finden Sie auf der Internetseite von Tunturi WWW.TUNTURI.COM.

MONTAGE

Das Gerät ist in zwei Verpackungseinheiten verpackt. Alle Teile auspacken und sicherstellen, dass folgende Teile geliefert wurden:

1. H-Profil
2. Säulenprofil
3. Hydraulikzylinder (2)
4. Handstütze (3)
5. Elektronikanzeige
6. Werkzeugset (der Inhalt steht mit * auf der Ersatzteilliste): bewahren Sie die Werkzeuge sorgfältig auf, denn Sie können sie später u.a. zur Justierung benötigen.

Sollte irgendein Teil des Gerätes fehlen, Kontakt mit Ihrem Tunturi-Fachhändler aufnehmen und die Modellbezeichnung des Gerätes (S90), die Seriennummer und die Ersatzteilnummer des fehlenden Teiles (s. nachstehende Ersatzteilliste) angeben. Der beiliegende Beutel mit Granulat dient als Klimaschutz während des Transportes und sollte nach Montage beseitigt werden. Die Beschreibung der Lage von Teilen (rechts, links, vorne, hinten) geht von der Blickrichtung beim Training aus. Wir empfehlen, dass Sie das Gerät mit mindestens einer weiteren erwachsenen Person montieren. Das Gerät wie folgt zusammenbauen:

H-PROFIL UND SÄULENPROFIL

Die Isolierungsscheibe aus Kunststoff zwischen das Säulenprofil und das H-Profil einstecken. Das Säulenprofil mit vier M8x55 mm Schrauben, Unterlegscheiben und M8 Sicherungsmuttern mit einem 5 mm Inbusschlüssel und einem 13 mm Gabelschlüssel an das H-Profil montieren. Das Gerät aufrichten.

HYDRAULIKZYLINDER

Den Hydraulikzylinder so auf der linken Seiten des Säulenprofils anbringen, dass der Einstellmechanismus nach oben kommt. Den Hydraulikzylinder und die dazugehörende Hülse auf die Halterung am Säulenprofil stecken und mit Hilfe eines 5 mm Imbusschlüssels mit einer M8x40 mm Imbusschraube und Unterlegscheibe befestigen. Den rechten Hydraulikzylinder entsprechend befestigen.

Das untere Ende des Hydraulikzylinders in die Befestigung am linken Trittbrett einhängen und mit einer M8x40 mm Imbusschraube und M8 Sicherungsmutter mit Hilfe eines 13 mm Gabelschlüssels und eines 5 mm Imbusschlüssels befestigen. BITTE BEACHTEN! Die Schraube nicht zu festziehen, damit die Plastikhülse nicht beschädigt wird.

HANDSTÜTZEN

Die Montagehülse in die Halterung der linken Handstütze am oberen Ende des Säulenprofils stecken und das obere Ende der Handstütze einsetzen. Zur Sicherung die M8x20 Imbusschraube und Sicherungsring in die Halterung am Säulenprofil einsetzen und mit einem 5 mm Imbusschlüssel festziehen. Die rechte Handstütze entsprechend montieren.

TRIATHLON-HANDSTÜTZE

Montagehülsen in die Halterung der Triathlon-Handstütze an der Rückseite des Säulenprofils einstecken. Die Triathlon-Handstütze einsetzen. Zur Sicherung die zwei M8x20 Imbusschrauben und Sicherungsringe einsetzen und mit einem 5 mm Imbusschlüssel festziehen.

ELEKTRONIKANZEIGE

Deckel des Batteriefachs an der Rückseite der Elektronikanzeige öffnen und die Batterien (2 x 1,5 V AA) unter Berücksichtigung der Polarität (+/-) einsetzen. Das vom Hauptprofil kommende Kabel in die Buchse am Boden der Elektronikanzeige einstecken. Die Elektronikanzeige in die Halterung am Hauptprofil stecken. BITTE BEACHTEN! Darauf achten, dass das Elektronikanzeigenkabel nicht eingeklemmt wird.

BETRIEB

Der Trainingswiderstand wird mit Hilfe des am Hydraulikzylinder befindlichen Einstellrings (12 Stufen) geregelt. Der Pfeil am Hydraulikzylinder zeigt auf den jeweils eingestellten Trainingswiderstand.

Mit ruhiger Steigbewegung bei grosser Tritthöhe und geringem Trainingswiderstand beginnen. Je nach Kondition das Tempo und den Trainingswiderstand langsam erhöhen und die Tritthöhe reduzieren. Dabei den Kopf hoch und Nacken und Rücken gerade halten, damit Nacken, Schultern und Rücken nicht zu stark belastet werden. Sicherstellen, dass sich die Füsse etwa in der Mitte des Fussauflage befinden und Hüfte, Knie, Fussgelenke und Zehen nach vorne zeigen. Den Körperschwerpunkt, unabhängig davon, ob der Körper leicht nach vorne geneigt ist oder nicht, immer auf die unteren Gliedmassen verlagern. Durch Neigung nach vorne oder hinten können verschiedene Beinmuskelgruppen trainiert werden. Gegen Trainingsende zum Abwärmen Tempo und Widerstand langsam reduzieren und Tritthöhe vergrössern, bis der Puls seinen Normalwert erreicht hat. Zum Schluss die Gliedmassen dehnen.

Um das Herz-Kreislaufsystem zu trainieren, mit geringem Trainingswiderstand und hohem Tempo arbeiten. Ein Training mit hohem Trainingswiderstand und geringerem Tempo stärkt den Rücken und die Hüften.

ELEKTRONIKANZEIGE

TASTEN

ON/OFF

Ein-/Austaste

Nach dem Einschalten der Elektronikanzeige beginnt automatisch die Trainingszeitmessung zu laufen (00:00).

SELECT

Zum Aufrufen der verschiedenen Funktionen.

FUNKTIONEN

TIME

(Zeit, Uhrsymbol)

Absolierte Trainingszeit (00:00 -)

RATE

(Tempo, Hasensymbol)

Treppenstufen pro Minute

STEPS

(Gestiegene Treppenstufen, Treppensymbol)

Kumulative Treppenstufen (0000 -)

TOTAL STEPS

(Insgesamt gestiegenen Treppenstufenzahl,

Bergsymbol) Insgesamt gestiegene

Treppenstufenzahl in 1000 Stufen (z. B: 1000

Treppenstufen = 1). Zum

Zurücksetzen der insgesamt gestiegenen

Treppenstufenzahl die kleine Reset-Taste am

Boden des Elektronikanzeige drücken.

KCAL

(Energieverbrauch, Hamburgersymbol)

Geschätzter Kalorienverbrauch, 7/16 kcal/

Treppenstufe

PULSE

(Herzfrequenz, Herzsymbol)

Gemessene Herzfrequenz (40 - 240).

DRAHTLOSE MESSUNG

DER HERZFREQUENZ

Der Empfänger in der Elektronikanzeige ist kompatibel mit den meisten drahtlosen Herzfrequenzmessgeräten von Polar (Zusatzausrüstung). Ein Training bei verschiedenen Herzfrequenzen hat verschiedene Wirkungen auf den Organismus. Z. B. ein langes Trainieren bei einer Pulsfrequenz, die 50–60 % des max. Wertes beträgt, beschleunigt den Fettstoffwechsel, d. h. macht schlank. Ein Training bei einer Herzfrequenz, die 70 - 80 % des max. Wertes beträgt, stärkt das Herz, die Atemorgane und die allgemeine Ausdauer, d. h. verbessert die Kondition. Ist Ihnen Ihr Maximalherzfrequenz nicht bekannt, können Sie die folgende Formel zur ungefähren Berechnung verwenden:

208 - 0,7 X ALTER

Es wird jedoch empfohlen, immer einen Arzt zu konsultieren.

Als zuverlässigste Art der Messung der Herzfrequenz hat sich die drahtlose Herzfrequenzabnahme erwiesen, bei der die Herzschläge mit einem Elektrodengurt von der Brust abgenommen werden. Vom Gurt werden die Impulse danach über ein elektromagnetisches Feld an den Empfänger in der Elektronikanzeige übertragen.

BITTE BEACHTEN! Falls Sie einen

Herzschrittmacher haben, dürfen Sie den Herzfrequenzsender nur mit einem artzlichen Gutachten verwenden!

Zur drahtlosen Herzfrequenzmessung während des Trainings die an der Haut anliegenden Elektroden am Elektrodengurt sorgfältig mit Wasser oder Speichel anfeuchten. Den Sender mit Hilfe des Gurtes fest unterhalb der Brustmuskulatur befestigen und darauf achten, dass der Gurt beim Training nicht verrutscht. Den Elektrodengurt jedoch nicht so festziehen, dass z. B. die Atmung erschwert wird. Der Sender kann den Herzfrequenzwert bis zu einer Entfernung von zirka 1 m an den Empfänger übertragen. Wird der Elektrodengurt über einem dünnen Hemd getragen, sind die gegen die Elektroden gerichteten Flächen ebenfalls zu befeuchten.

WARTUNG

Der S90 ist weitgehend wartungsfrei. Dennoch sind von Zeit zu Zeit Schrauben und Muttern auf festen Sitz zu überprüfen und bei Bedarf dünnes Schmierfett oder Vaseline auf die Kolben der Hydraulikzylinder zu geben. Das Gerät mit einem feuchten Tuch von Staub und Schmutz befreien. Keine Lösungsmittel verwenden.

Falls Störungen während des Trainings auftreten, Kontakt mit Ihrem Tunturi-Fachhändler aufnehmen unter Angabe der Modellbezeichnung (S90) und des Seriennummers.

Trotz kontinuierlicher Qualitätsüberwachung können vereinzelt an den Geräten durch einzelne Komponenten verursachte Funktionsstörungen auftreten. Dabei ist es nicht angebracht, das ganze Gerät zur Reparatur zu bringen, da der Fehler meistens durch Austauschen der defekten Komponente behoben werden kann.

BATTERIEWECHSEL

Funktioniert die LCD-Anzeige nicht mehr ordnungsgemäss, sind die Batterien auszutauschen. Die Elektronikanzeige von der Halterung abnehmen. Das Batteriefach an der Rückseite der Elektronikanzeige öffnen und Batterien herausnehmen. Neue Batterien (2 x 1,5 V AA) unter Berücksichtigung der Polarität (+ / -) einsetzen. Das Batteriefach schliessen. Die Elektronikanzeige in die Halterung stecken.

AUFBEWAHRUNG

Um Betriebsstörungen zu vermeiden, das Gerät in einem trockenen, staubfreien Raum mit möglichst gleichbleibender Temperatur aufbewahren.

TECHNISCHE DATEN

Länge	93	cm
Breite	65	cm
Höhe	137	cm
Gewicht	36	kg

Alle Tunturi-Geräte tragen das CE Konformitäts-Zeichen.

Alle Tunturi-Stepper erfüllen die EN-Präzisions- und Sicherheitsstandards (EN-957, Teil 1 und 8).

Aufgrund unserer kontinuierlichen Produktentwicklung behält sich Tunturi das Recht vor, Spezifikationen ohne vorherige Ankündigung zu verändern.
