BEDIENUNGSANLEITUNG Furno F500 WAGNER

ALLGEMEINE SICHERHEITSHINWEISE

Warning! Lesen Sie alle Sicherheitshinweise, Anweisungen, Gebilderenungen und technische Daten, mit denen diese Elektrowerkzeug versehen ist. Versaumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

These Heilluftpistole erzeugt extrem hohe Temperaturen (bis zu 600^ ). Sie muss mit Vorsicht verwendet werden, um ein Entzünden von brenbarem Material oder Verletzungen zu vermeiden.

• Seien Sie besonderss vorsichtig bei Arbeiten in der Höhe von brennbaren Materialien. Brennbare Materialien falls möglich aus dem Arbeitsbereich entfernen.
• Halten Sie immer einen Eimer Wasser oder einen Feuerloscher zur Sicherheit griffbereit.
• Halten Sie die Heißluftpistole in stetiger Bewegung. Verweilen Sie nicht zu lange an derselben Stelle.
• Blockieren Sie nicht die Lüftungsschlitze und halten Sie beim Arbeiten mindestens 5 cm Abstand zwischen Düse und Oberfläche, um das Gerät nicht zu überhitzen. Ein

überhitztes Gerät kann nicht mehr repariert werden.

• Setzen Sie das Gerät nicht in explosionsfähigen Atmosphären ein.
• Beachten Sie das die Hitze eventuell zu brennbaren Materialien weitergeleitet wird, die sich außerhalb Ihres Sichtfeldes befinden.
• Setzen Sie das Gerät immer auf seinem Standfuß ab und halten Sie es vollständig abkühlen bevör Sie es einlagern.
• Berühren Sie niemals die Düse, solange sie noch frei ist.
• Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es eingeschaltet ist.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder)dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
  Die HeiBluftpistole und die Farbe werden sehr heiB. Tragen Sie beim Arbeiten Schutzhandschuhe und eine Schutzbrille, um Verbrennungen zu vermeiden.
• Richten Sie den bereits Luftstrom nicht auf Menschen oder Tiere.
• Verwenden Sie die HeiBluftpistole nicht als Haartrockner.

ACHTUNG! Beim Erhitzen von Farbe konnen gesundheitsschädliche Gase und Dämpfe entstehen. Tragen Sie immer einen geeigneten Atemschutz und sorgen Sie für eine gute Belüfung des Arbeitsplatzes.

• Alte Farbanstriche können Blei enthalten. Bleihaltige Farbearfend nicht mit einer Heilluftpistole entfernt werden. Lassen Sie die Farbe im Zweifelsfall von einem Experten überprüfen.
• Überprüfen Sie vor jeder Benutzung Elektrowerkzeug, Kabel und Stecker. Benutzen Sie das Elektrowerkzeug nicht, sofern Sie Schaden feststellen. Öffnen Sie das Elektrowerkzeug nicht selbst und halten Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.
• Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
• Halten Sie das Elektrowerkzeug von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
• Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

FURN0500

• Verwenden Sie nur geeignete Verlängerungskabel, die sich in einwandfreiem Zustand befinden. Ein abgestimmtes H05RR-F 3 x 1,0 mm² Gummikabel ist als Mindesterfordernis zum allgemeinen Gebrauch notwendig.
• Trennen Sie die Heißluftpistole bei Nichtverwendung immer vom Stromnetz.
• Lagern Sie die Heißluftpistole an einem trockenen Ort außerhalb der Reichweite von Kinder.
• Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet.
• Übernehmen Sie sich nicht, insbesondere bei der Arbeit auf Leitern.
• Verwenden Sie das Gerät nie zum Auftauen eingefrorener Rohre, die sich innerhalb von Wänden oder in der Nähe von Brennstoffen befinden.

STROMANSCHLUSS

These Heißluftpistole ist mit einem Kabelsatz ausgeliefert worden. Sollte der Kabelsatz beschädigt sein, ersetzen sie ein durch einen neuen Kabelsatz, um Gefahren zu vermeiden. Kontaktieren Sieitte den Kundendienst von Wagner für einen Austausch-Kabelsatz.

BESTEHEN ZWEIFEL JEDER ART, WENDEN SIE SICH AN EINEN FACHELEKTRIKER.

WARNING - Verwenden Sie ein Verlängerungskabel, das den Stecker an dem Produkt aufnimmt. Vergewissern Sie sich, dass Ihr Verlängerungskabel in gutem Zustand ist. Bei Verwendung eines Verlängerungskabels stellen Sie sichere, dass es stark genug ausfält, um den Strom zu leiten, den Ihr Produkt aufnimmt. Ein unterdimensioniertes Kabel verursacht einen Abfall der Netzspannung, was zu Leistungsverlust und Überhitzung führt. Ein abgestimmtes H05RR-F 3 x 1,0 mm² Gummikabel ist als Mindesterfordernis zum allgemeinen Gebrauch notwendig.

FURN0 500

DE

Schutzkappe

WARNING - Entfernen Sie vor Verwendung Ihr HeiBluftpistole die Plastikkappe und entsorgen Sie diese.

Verwendung der Heilfluistpiste

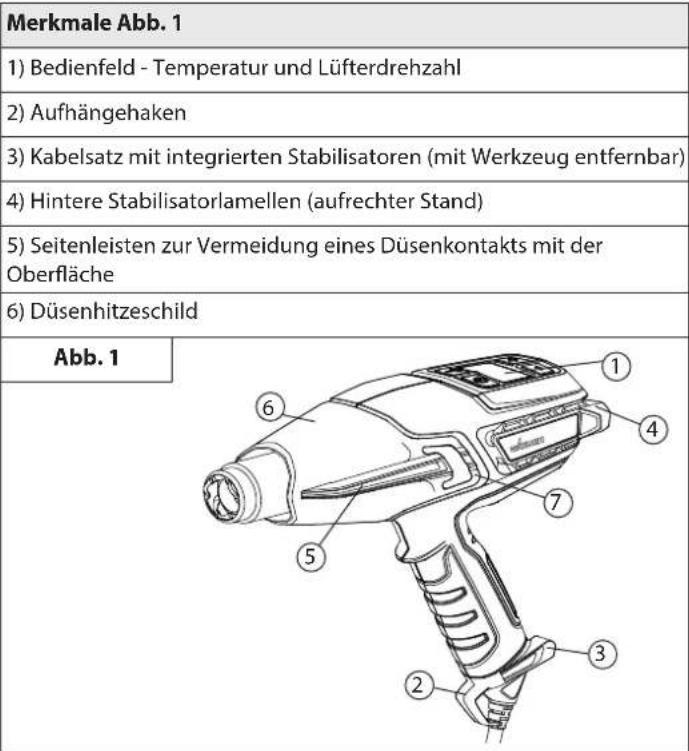

Allgemeine Beschreibung

These Heißluftpistole ist ein Qualitäts-Elektrowerkzeug. Wie jeder Elektrogerät kann es sich bei missbräulicher Verwendung als gefährlich erweisen. Lesen Sie die folgenden Anweisungen aufmerksam und befolgen Sie alle Sicherheitsmaßnahmen. Der Anwender ist für den ordnungsgemäßigen Gebrauch der Heißluftpistole verantwortlich.

Spezifikationen

Gehäuse Korrosions- und hitzebeständige Polymere mit hoher Schlagfestigkeit
Elektrische Leistung	2000 Watt bei HOCH, 150 Watt bei NIEDRIG
Spannung 220 - 240 V Wechselstrom
Frequenz 50 - 60 Hz
Wärmeleistung Etwa 600 °C bei HOCH, etwa 60 °C bei NIEDRIG
Gewicht 0,9 kg

Die Gehäuseabdeckung entfernen

Die Gehäuseabdeckung kann bei der Arbeit in schwer zu erreichen. Stellen abgenommen werden. ACHTEN SIE AUF DIE DÜSE. Bei der Arbeit ohne die Gehäuseabdeckung besteht eine erhöfte Verbrennungsgefahr. Zum Entfernen der Gehäuseabdeckung einen klinen flachen Schraubendreher zum Anheiten der Lasche (Abb. 1, 7)

über den erhöhten Bereich hinaus verwenden.

Anbringen und Entfernen des Kabelsatzes

Der Kabelsatz (Abb. 2, 1) für die Heißluftpistole wird als nicht an der Pistole angebracht gefeliefert(Abb. 2, 2). Um ihn anzubringen, richten Sie den Satz an dem Sockel des Pistolengriffs aus und drücken Sie ihn solange fest hinein, bis Sie einen Klick vernehmen. Der Kabelsatz muss nicht mehr entfert werden. Falls er abgenommen werden muss, führen Sie einen kleinen Schlitzschraubendreher (Abb. 2, 3) oder ein ähnliches Werkzeug wie in der Abbildung gezeigt in das Loch ein. Nutzen Sie den Schraubendreher als Hebel und drücken Sie ihn nach oben (4) in Richtung des Handgriffes, um den Kabelsatz zu halten. Ziehen Sie den Kabelsatz fest von der Pistole ab.

Abb.2
Anbringen Entfernen

Touchpad-Bedienfeld

Die HeiBluftpistole ermoiglich lnen die Auswahl eines groen Temperaturbereiches in Abhängigkeit von der Art des Projekts. Die Temperatur kann über das Bedienfeld eingestellt werden.

Temperaturführung LED-Display

Beschreibung Abb. 3
1) Ein/Aus-Taste: Schaltet die Heißenluftpistole auf ON und OFF oder schaltet in den Abkühlmodus um	2) Moduswähler: Stellt den von Ihnen verwendeten Tempe-raturbereich und Luft durchsatz ein
3) Modusanzeige: Niedriger Luft durchsatz- / niedriger Temperaturbereich (Siehe Abb. 4, a)	4) Modusanzeige: Hoher Luft-durchsatz- / hoher Tempe-raturbereich (Siehe Abb.. 4b)
5) Modusanzeige: Abkühlen 6)	Temperaturanzeige: Zeigt die aktuelle Wärmeleistungsein-stellung an (siehe Abb.. 4)
7) Temperaturwähler: Ver-ringert die Temperatur (-)	8) Temperaturwähler: Erhöht die Temperatur (+)
Abb. 3	1 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

Beschreibung Abb. 4a & 4b
Luftdurchsatzmodus:NIEDRIG	Luftdurchsatzmodus:HOCH
Temperaturbereich:60 °C - 550 °C	Temperaturbereich:100 °C - 600 °C
Temperaturen wechseln:Siehe Abb. 3, (7 & 8)	Temperaturen wechseln:Siehe Abb. 3, (7 & 8)
= beleuchtet	= beleuchtet
- - - - = nicht beleuchtet	- - - - = nicht beleuchtet
Abb. 4a Abb. 4b
60°C150°C250°C350°C450°C550°C	1000°C2000°C3000°C4000°C5000°C6000°C

Abkuhlmodus

In Ruhepauden oder wenn Sie Ihr Projekt beendet haben, drücken Sie die Ein/Aus-Taste, um in den Abkuhlmodus zu gelangen (Abb. 5). Das blaue Anzeiglichkeit für das Abkühlen leuchtet auf und die Pistole arbeitet mit deaktiviertem Element weiter, um abzukühlen.

Abb.5

Einschalten

Lesen Sie stets die in dieser Betriebsanleitung angeführten Sicherheitsinformationen, bevor Sie die HeiBluftpistole verwenden.

1. Stecken Sie die HeiBluftpistole in eine Standardsteckdose.
2. Schalten Sie die HeiBluftpistole durch Drucken der Ein/Aus-Taste an dem Bedienfeld ein (Abb. 3, 1). Wenn die Pistole eingeschaltet ist, stellt sie sich automatisch auf die Einstellung mit niedrigem Temperaturbereich (Abb. 4, a) bei 60^ und niedrigem Luftdurchsatz ein.
3. Wenn Sie innerhalb des niedrigen Temperaturbereiches weiter arbeiten möchten, drücken Sie einfach die Plus- oder Minus-Taste auf dem Touchpad, bis ihre erwünschte Temperatureinstellung ausgewähl ist, was durch den beleuchteten Temperaturbalken angezeigt wird.
4. Wenn Sie innerhalb des hohen Temperaturbereiches und der hohen Luftdurchsatzeinstellung arbeiten möchten, drücken Sie die Moduswährtaste (Abb. 3, 2) 1 mal. Das Anzeigelicht für den hohen Temperaturbereich leuchtet auf. Nun können Sie einfach die Plus- oder Minus-Taste auf dem Bedienfeld drucken, bis Sie ihre erwünschte Temperatureinstellung erreicht haben, was durch den beleuchten Temperaturbalken angezeigt wird.

WICTIG: Wenn sich der Geblasemotor in der HeiBluftpistole bei Betätigung der Ein/Aus-Taste nicht einschaltet, schalten Sie den Schalter sofort auf OFF. Das Heizelement brennt durch, wenn es nicht durch das Geblase gekühlt wird.

1. In Ruhepausen oder wenn Sie Ihr Projekt beendet haben, drücken Sie die Ein/Aus-Taste, um in den Abkuhlmodus zu gelangen (Abb. 5). Das blaue Anzeigelicht für das Abkühlen leuchtet auf und die Pistole arbeitet mit deaktiviertem Element weiter, um abzukühlen.
2. Stellen Sie die Pistole in einer aufrechten Stellung ab. Die HeiBluft-pistole schaltet sich nach 3 Minuten ab.
3. Zur Aufhebung des Abkuhlmodus drücken und halten Sie die Ein/Aus-Taste 2 bis 3 Sekunden lang gedrückt. Die Pistole schaltet sich sofort ab.

WICHTIG: Nach dem Abkuhlmodus ist der Gehäusebereich der Heilfluistpiste immer noch heiß.

Hinweis: Beim ersten Einschalten kann sich wegen der Verbrennung von Fertigungsölen Rauch entwickeln. Der Rauch solls sich kurz nach dem ersten Einschalten auflösen.

Freihändige Bedienung Abb.6

Die HeiBluftpistole hat einen integrierten Ständer (Abb. 1, 4) für Werkbankanwendungen sowie für die Abkuhlung. Wahlweise ist der Tragekoffer für die HeiBluftpistole (Abb. 7) spezifisch dafür ausgelegt, die Pistole für eine Arbeit auf unebenen Oberflächen in einer aufrechten Stellung zu halten.

Abb.6

FURN0 500

DE

AngleLoc (Tragekoffer)* Abb. 7a & 7b

A: Setzen Sie die Rückseite der HeiBluftpistole so ein, dass sich die hinteren Stabilisatorlamellen selbst unter den Graten an der Seitenwand der Vertiefung an der Oberseite des Tragekoffers anordnen.
B: Dann schiben Sie die Heißluftpistole nach vorne, damit sie von selbst unter einem Winkel von 135 Grad einrastet. Nun sollen die Heißluftpistole für die aufrechte Verwendung einsatzbereit sein.

Abb. 7a

Abb. 7b

*AngleLoc-Tragekoffer kann seperat erworben werden. Siehe Seite 25

WICHTIG: Wenn sich der motorbetriebene Lüfter in der Heißluftpistole nicht einschaltet, falls der Schalter entweder auf NIEDRIG oder auf HOCH gestellt wird, ist der Schalter sofort auf OFF zu stellen. Das Heizelement brennt durch, wenn es nicht von dem motorbetriebenen Lüfter gekühlt wird.

Hinweis: Stellen Sie die Heilfluftpistole nach dem Ausschalten immer aufrecht ab, entweder bei einer kurzen Unterrechnung oder zur Lagerung. Vermeiden Sie, das Gerät nach dem Abschalten auf die Seite zu legen. Die Hitze verbleibt so länger im Gerät und die Abkuhlung verlangert sich. Lagern Sie das Gerät erst ein, wenn die Düse kalt ist. Trennen Sie das Gerät vor der Einlagerung vom Netz, um eine unbeabsichtigte Inbetriebnahme zu verhindern.

WICHTIG: Schützen Sie bei der Arbeit in der Höhe von Fenstern immer das Glas.

Berühren Sie nicht die Düse oder andere bei der Arbeit verwendete Bauteile. Diese werden sehr heiß und führen zu ernsten Verbrennungen. Tragen Sie für den Schutz der Höhe vor bereits Abtragungen Handschuhe.

Viele Varablen beeinflussen Hitzeanwendungen, wie z.B. das zu erhitzende Material, die Umgebungstemperatur, der Abstand von der Pistole zu dem Substrat, sowie die Erhitzungstechnik. Aus thisem Grund hat Wagner Temperaturrurrichtlinien für bestimmte Anwendungen bereitgestellt. Starten Sie die HeiBluftpistole immer mit der niedrigsten Temperatur im Bereich und erhöhen Sie diese dann, bis die optimale Temperatur erreicht ist. Halten Sie die HeiBluftpistole beim Zuführren von Hitze immer in Bewegung und mindestens 5 cm von dem Substrat entfernt.

Die F500-HeiBluftpistole ist eines der vielseitigsten Werkzeuge, in dessen Besitz Sie sein konnen. Sie kann fur eine groBe Vielzahl von Projekten eingesetzt werden, die von groBen Heimwerkeraufgaben bis zu klinen Kunst- und Handwerksarbeiten reichen. Fur weitere Einzelheiten zu verschadenen Projekten und Anleitungsvideos besuchen Sie unsere Websites www.wagner-group.com.

Verwendung Hitze Düsaufsatz
Heimwer-ken	Farbe ablösen HOCH		Zentrierdüse oder Breitstrahldüse
	Wandrepairaten NIEDRIG Ohne
	Farbe trocknen NIEDRIG Ohne
	Weicht Klebstoffe zur Entfer- nung von Bodenfliesen auf	NIEDRIG	Breitstrahldüse
	Kunststoff, Plexiglas, Reso- pal biegen	NIEDRIG/HOCH	Reflektordüse
	Resopal und Linoleum entfernen	NIEDRIG	Breitstrahldüse
	Weicht Farbe, Dichtungs- masse und Fensterkitt zur einfacheren Entfernung an	HOCH	Zentrierdüse oder Breitstrahldüse
	Lack entfernen NIEDRIG-	MITTEL	Breitstrahldüse
	Plastikfolien zum Verpacken oder wetterfest Machen schrumpfen	NIEDRIG	Breitstrahldüse
Kleinar- beiten (ein- schließlich Reparatur)	Verrostete Muttern, Schrauben und Anschlussstücke losein	HOCH Ohne / Zentrierdüse
	Jeans reparieren NIEDRIG		Breitstrahldüse
	Unkraut verbrennen HOCH Zentrierdüse
	Klebstoffe entfernen NIEDRIG	Ohne
	Skier/Snowboard wahren NIEDRIG		Breitstrahldüse
	Glasfaserarbeiten HOCH Zenti- erdüse oder Breitstrahldüse
	Rohre und Schlösser auf- tauen	NIEDRIG Reflektordüse

Verwendung Hitze Düsaufsatz
	BBQ-Grill anzünden	HOCH Zentrierdüse / BBQ-Düse
	Schrrumpfchläuche/An-schlüsse	NIEDRIG-MITTEL	Reflektordüse
	Wärmebehandelter Beton vor der Reparatur	NIEDRIG/HOCH	Zentrierdüse
	Kühlschrank / Tiefkühler auftauen	NIEDRIG Ohne
Kunst-handwerk	Kerzen herstellen	NIEDRIG Ohne
	Seife herstellen	NIEDRIG Ohne
	Geschenke in Schrrumpffolie einwickeln	NIEDRIG Ohne
	Schaum bilden	NIEDRIG Ohne
	Dekoration von Keksen	NIEDRIG/HOCH	Ohne
KFZ Anwendungen	Etiketten, Logos und Aufkleber entfernen	NIEDRIG Ohne
	Beulen entfernen	HOCH Ohne
	Farbe und Lacke entfernen HOCH		Zentrierdüse oder Breitstrahlüsse
	Fenstertönung auftragen und entfernen	NIEDRIG Ohne
	Stoßfänger wiederherstellen	HOCH Ohne
Elektronik	Smartphone- & Tablet-Reparatur	NIEDRIG Zentrierdüse
	PlayStation- und Xbox-Reparatur	NIEDRIG Zentrierdüse

FURN0500

DE

Farbe ablösen

Die HeiBluftpistole erhittet die Oberfläche und bewirkt ein Aufweichen der Farbe, die dann einfach und ohne die Oberfläche zu beschädigen abgetragen werden kann. Einige Farben konnen aufgeweicht sein, obwohl sie keine Blasen werfen; eine Farben konnen gummartig werden und andere konnen mehr Hitze erfordern.

Bei der Arbeit an mehreren Farbschachten wird der Abtragungsprozess dadurch beschleunigt, dass die Oberfläche gründlich bis hinunter zum Holz erwartt wird, Dann konnen alle Schachten gleichzeitig abgetragen werden.

Eine weiche Drahtbürste kann für die Verwendung bei außerst schwierigen Oberflächen das Beste Werkzeug sein. Mineralische Farben und Beschichtungen wie z.B. Zementfarbe und Porzellan erweichen nicht durch Wärme, weshalb hier ein Heißluftgerät zur Farbentfernung nicht Funktioniert.

Die beste Methode um Farbe zu entfernen

Bewegen Sie die Heißluftpistole langsam und stetig unter einem Winkel zu der Oberfläche, bei dem die Düse zur Bewegungsrichtung hin weist, nach vorne. Dadurch konnen Sie safer außerhalb des heißen Luftdurchsatzes abtragen und sowohl den Schaber wie die abgetragene Oberfläche kühler halten.

A. Warme Luft heizt die Oberfläche vor.
B. Farbe wird durch die heiBe Luft aufgeweicht.
A+B. Tiefe Wärmeindringung über die gesamte Fläche.
C. Die Farbe kann einfach abgetragen werden, sobald sie aufgewicht ist und die Pistole nach vorne bewegt wird.
D. Die nachte Oberfläche kann abkühlen.

Hinweis: Verwenden Sie die Heilflutpistole nicht auf Ober achen, die durch Hitze beschadigt werden können, wie z.B. vinylbeschichtete Paneele, vinylbeschichtete Verkleidungen oder vinylbeschichtete Fensterrahmen.

Bei der Farabtragung von Fensterrahmen weicht die Heißluftpistole den Fensterkitt auf. Achten Sie darauf, mit dem Schaber nicht den Fensterkitt hersauzholen. Der Fensterkitt wird wieder fest, nachdem er abgekühlt ist.
Benutzen Sie die HeiFluftpistole nicht an Isolier-Verbundglasfenstemwiz.B.Thermopane.Die Ausdehnung der Claskante kann die Randabdichtung aufbrechen.
Beim Abtragen von Frontplatten überhitzen Sie die Kanten der Asphaltschindeln nicht, die über den Rand der Verkleidung vorstehen. Zu viel Hitze schmilz den Asphalt.

WICTIG: Die Farbentfernung mittels einer Heilfluistpiste ist, sichere, sofern die obigen Richtlinien beachtet werden. Halten Sie noch immer einen Behälter mit Wasser oder einen ABC-Feuerolsscher (der sich für Brände der Brandklasse A, B und C eignet) in Reichweite.

Reinigung und Wartung

Halten Sie die Eintrittsöffnungen am Gehäuse sauber und frei von Verstopfungen. Verwenden Sie eine welche trockene Bürse, um die Öffnungen regelmäß zu reinigen. Benutzten Sie für die Reinigung der HeiFluftpistole nur milde Seite und ein feuchtes Tuch. Viele Haushalt'sreinigungsmittel enthalten Chemikalien, die das Gehäuse beschädigten konnten. Verwenden Sie kein Petroleum, Terpentin, Lack, Farbverdünner und keine Trockenreinigungsflüssigkeiten oder ähnliche Produkte für die Reinigung der HeiFluftpistole.

Lassen Sie NIEMALS zu, dass Flüssigkeiten in das Gerät eindringen oder dass Geräteile in Flüssigkeit eingetaucht werden. Reinigungs- und Wartungsaufgaben)dürfen nicht durch Kinder erfolgen.

Aufbewährung

Bevor Sie die HeiBlaufpistole einlagern, erfolglichen Sie, dass die Duse auf Raumtemperatur abkühlen kann.

Über die Zeit hinweg wird die Düse aufgrund der groben Hitze dunkler werden. Das ist normal und beeinträchtigt nicht die Leistungsfähigkeit oder die Lebensdauer des Geräts.

Zubehör

Das folgende Zubehr kann der Heilbfluistpiste beiliegen oder separat unter www.wagner-group.com/service erworben werden. Wahlweise findet sich auf der Rückseite der Betriebsanleitung Ihr nachstgelegenstes Service Center.

Bezeichnung Beschreibung Bezeichnung Beschreibung
Zentrierdüse P/N2366222	Richtet einen konzentrierten Strom der freißen Luft auf die Arbeitsfläche. Ideal zum Entfermen von Farbe in unzugänglichen Geräten, Spalten, Zierleisten, Wulsten oder Unterbalken.	Abstrahldüse P/N2366224	Lenkt die Hitze von dem Glas oder anderen empfindlichen Bereichen ab. Ideal für Fensterbretter, Leisten, Rahmen und Sockelleisten.
Breitstrahldüse P/N2366223	Richtet ein langes schmaliges Hitzemuster auf die Arbeitsfläche. Ideal für das Entfernen von Farbe oder Lacken von großen, flachen Oberflächen, wie Sockelleisten, Türen, Treppen, usw. Diese Düse sollte gemeinsam mit einem flachen Abschaber benutzt werden.	Reflektordüse P/N2366225	Verteilt den Strom der freißen Luft gleichmäßig auf der gesamten Arbeitsfläche. Ideal zum Aufttauen von eingefrorenen Rohren, zum Löten von Rohrleitungen, Biegen von Kunststoffen oder zum Wärmeschumpfen von elektrisch isolerenden Leitungen.

FURN0 500

DE

Bezeichnung Beschreibung
5-in-1 Schaber-WerkzeugP/N2366227	Dieses Werkzeug verfügbar über 5 Funktionen. Die Klinge wird zum (1) Abtragen von Farbe und (2) Ausbreiten von Zusammensetzungen verwendet. Die Ausstechnspitze (3) wird zum Entfernen von Kitt/Fensterkitt aus offen den Sprüngen benutzt. Die gebogene Fläche (4) wird zum Reinigen der Rollenabdeckungen verwendet. Die flache Seite (5) kann zum Öffnen von Farbdosen benutzt werden.
TragekofferP/N2366226	Der Tragekoffer mit AngleLoc für die HeiBluftpistole ist spezifisch dafür ausgelegt, die Pistole für eine Arbeit auf unebenen Oberflächen in einer aufrechten Stellung zu halten.

WICHTIG: Tragen Sie bei der Bedienung der HeiBluftpistole immer Handschuhe.

Um ein optionales Bauteil an der HeiBluftpistole anzubringen:

1. Stellen Sie die HeiBluftpistole aufrecht auf eine ebene Oberfläche und warten Sie ab, bis sich die Spitze abgekühlt hat.
2. Bringen Sie das Bauteil an der Spitze der HeiBluftpiste an und drucken Sie es per Hand fest.

Um ein optionales Bauteil von der HeiBluftpistole zu entfernen:

1. Stellen Sie die Heißluftpistole aufrecht auf eine ebene Oberfläche und warten Sie ab, bis sich die Spitze abgekühlt hat.
2. Ziehen Sie das Bauteil von der Spitze ab.

3+1 Jahre Garantie

Die J. Wagner GmbH, mit Sitz in D-88677 Markdorf, räumt ihren neben der gesetzlichen Gewährleistung für diese Produkte zusammen führten den Zeitaum von 36 Monaten eine Garantie (Geräte-Garantie) ein. Der Garantiezeitraum verlangert sich um weitere 12 Monate, wenn das Produkt innerhalb von 28 Tagen nach dem Kauf im Internet unter https://go.wagner-group.com/3plus1 registriert wird.

Die Garantie umfasst die kostenlose Behebung der Mängel, die nachweisbar auf die Verwendung von einem nicht einwandfreiener Material bei der Herstellung des Produktes oder durch Montagefehler des Produktes zurückzuführen sind, sowie den kostenlosen Ersatz von defekten Teilen, sofern nicht ein Garantieausschluss vorliegt.

Die gesetzlichen Sachmängelrechte, die Ihnen als Käfer für den vorgesehenen Zweck ab Übergabe der Kaufsache zustehen, werden durch die Garantie nicht eingeschrankt. Die Garantie sowie ihrer gesetzliches Mängelgewährleistungsrecht erlösen, wenn das Gerät von anderen Personen als dem autorisierten WAGNER Service - Personal geöffnet wurde.

Die detailierten Garantiebestimmungen erhalten Sie auf Nachfrage bei unseren autorisierten WAGNER Partnern (siehe Websites oder Betriebsanleitung) oder in Textform auf unserer Websites:

-Änderungen vorbehalten

INFORMATIONEN ZUR ENTORSORGUNG VON ELEKTRO- UNDELEKTRONIK-ALTGERATEN GEMÄSS WEEE-RICHTLINIE

Das Gerätamt Zubehör und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführrt werden. Geben Sie das Gerät bei der Entsorgung nicht in den Hausmüll. Unterstützung sie den Umweltschutz und bringen Sie deshalb ihr Gerät zu einer ortlichen Entsorgungsstelle oder erkundigen Sie sich im Fachhandel.

EU Konformitätserklarung

Wir erklaren in alleiniger Verantwortung, dass diesen Produkt den folgenden einschlagigen Bestimmungen entspricht: 2014/35/EU, 2014/30/EU, 2011/65/EU, 2012/19/EU

Angewandte harmonisierte Normen: EN 60335-1, EN 60335-2-45, EN 55014-1, EN 55014-2, EN IEC 61000-3-2, EN 61000-3-3, EN 62233

Die EU Konformitätserklung liegt dem Produkt bei. Sie kann bei Bedarf mit der Bestellnummer 2389336 nachbestellt werden.
