BRUKSANVISNING Furno F500 WAGNER

4) Fod bagpå (opretstående position)

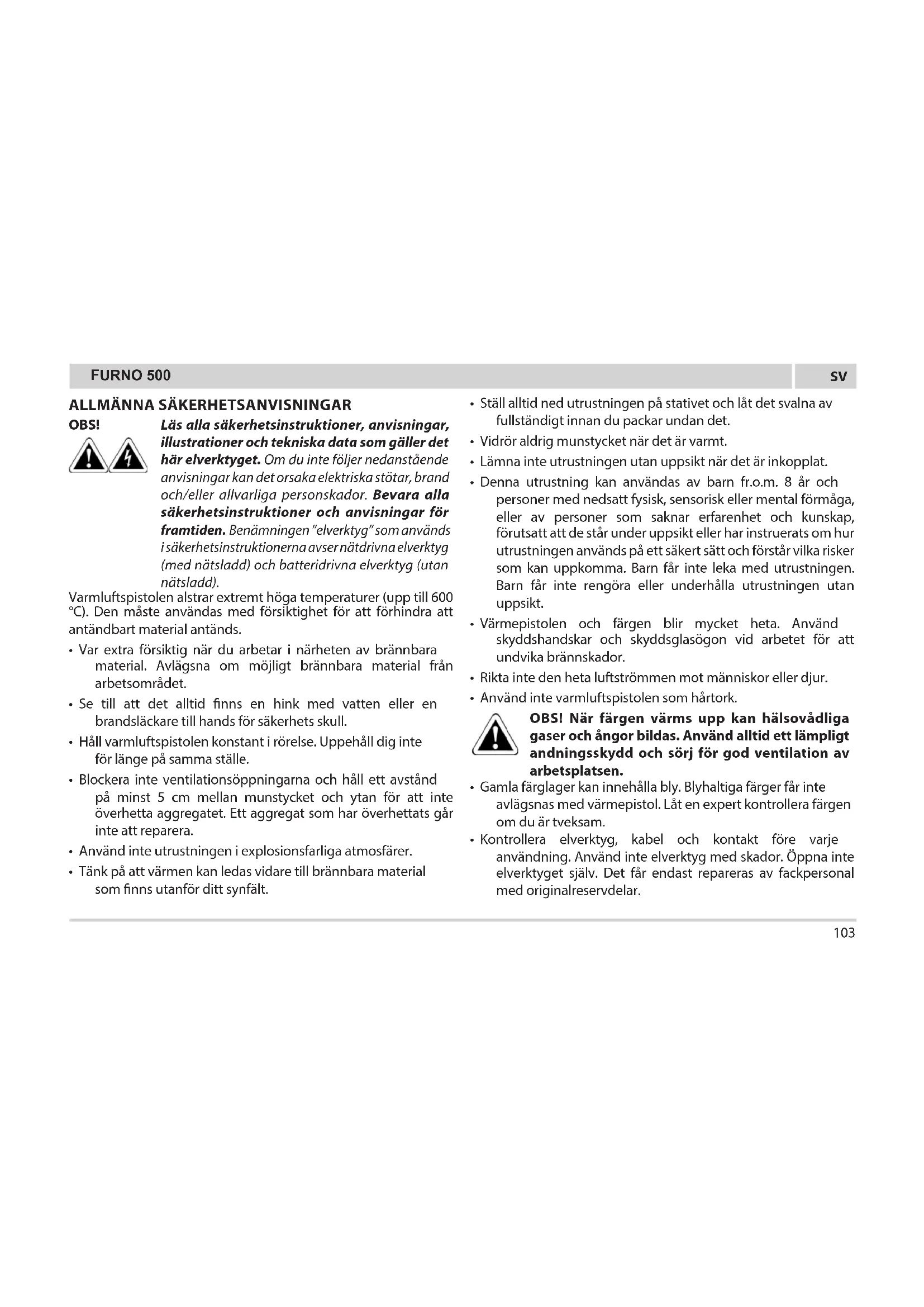

OBS! Läs alla säkerhetsinstruktioner, anvisningar, illustrationer och tekniska data som gäller det här elverktyget. Om du inte följer nedanstående anvisningar kan det orsaka elektriska stötar, brand och/eller allvarliga personskador. Bevara alla säkerhetsinstruktioner och anvisningar för framtiden. Benämningen ”elverktyg” som används i säkerhetsinstruktionerna avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (utan nätsladd). Varmluftspistolen alstrar extremt höga temperaturer (upp till 600 °C). Den måste användas med försiktighet för att förhindra att antändbart material antänds.

• Var extra försiktig när du arbetar i närheten av brännbara material. Avlägsna om möjligt brännbara material från arbetsområdet.

• Se till att det alltid nns en hink med vatten eller en brandsläckare till hands för säkerhets skull.

• Håll varmluftspistolen konstant i rörelse. Uppehåll dig inte för länge på samma ställe.

• Blockera inte ventilationsöppningarna och håll ett avstånd på minst 5 cm mellan munstycket och ytan för att inte överhetta aggregatet. Ett aggregat som har överhettats går inte att reparera.

• Använd inte utrustningen i explosionsfarliga atmosfärer.

• Tänk på att värmen kan ledas vidare till brännbara material som nns utanför ditt synfält.

• Ställ alltid ned utrustningen på stativet och låt det svalna av fullständigt innan du packar undan det.

• Vidrör aldrig munstycket när det är varmt.

• Lämna inte utrustningen utan uppsikt när det är inkopplat.

• Denna utrustning kan användas av barn fr.o.m. 8 år och personer med nedsatt fysisk, sensorisk eller mental förmåga, eller av personer som saknar erfarenhet och kunskap, förutsatt att de står under uppsikt eller har instruerats om hur utrustningen används på ett säkert sätt och förstår vilka risker som kan uppkomma. Barn får inte leka med utrustningen. Barn får inte rengöra eller underhålla utrustningen utan uppsikt.

• Värmepistolen och färgen blir mycket heta. Använd skyddshandskar och skyddsglasögon vid arbetet för att undvika brännskador.

• Rikta inte den heta luftströmmen mot människor eller djur.

• Använd inte varmluftspistolen som hårtork. OBS! När färgen värms upp kan hälsovådliga gaser och ångor bildas. Använd alltid ett lämpligt andningsskydd och sörj för god ventilation av arbetsplatsen.

• Gamla färglager kan innehålla bly. Blyhaltiga färger får inte avlägsnas med värmepistol. Låt en expert kontrollera färgen om du är tveksam.

• Kontrollera elverktyg, kabel och kontakt före varje användning. Använd inte elverktyg med skador. Öppna inte elverktyget själv. Det får endast repareras av fackpersonal med originalreservdelar.FURNO 500

• Använd inte nätsladden på ett sätt som den inte är avsedd för, t.ex. för att bära elverktyget eller för att dra ut kontakten ur eluttaget. Håll nätsladden skyddad mot värme, olja, vassa kanter eller rörliga delar. Skadade eller intrasslade nätsladdar ökar risken för elektriska stötar.

• Håll elverktygen skyddade mot regn och väta. Om vatten tränger in i ett elverktyg ökar risken för elektriska stötar.

• Använd en jordfelsbrytare om du är tvungen att jobba med elverktyget i fuktig miljö. Med en jordfelsbrytare kan man undvika risken för elektriskt slag.

• Använd endast en lämplig förlängningssladd som är i felfritt skick. En godkänd H05RR-F 3 x 1,0 mm² gummikabel är minimikravet för normal användning.

• Koppla alltid från varmluftspistolen från strömförsörjningen när den inte används.

• Förvara värmepistolen i ett torrt utrymme utom räckhåll för barn.

• Håll din arbetsplats ren och se till att belysningen alltid är tillräcklig.

• Ta inte på dig mer än du klarar av, speciellt vid arbete på stegar.

• Får ej användas för att tina frusna rör som benner sig i väggar eller nära brännbara föremål. STRÖMANSLUTNING Denna varmluftspistol levereras med kabel. Om kablarna skadas ska de bytas till en ny kabel för att förhindra säkerhetsrisker. Kontakta Wagner kundservice för en utbyteskabel. OM DU ÄR TVEKSAM SKA DU KONTAKTA EN BEHÖRIG ELEKTRIKER. VARNING – Använd en förlängningskabel som är kompatibel med kontakten på produkten. Kontrollera att förlängningskabeln är i bra skick. Vid användning av förlängningskabel, ska du vara noga att använda en som är tillräckligt kraftig för den ström som produkten förbrukar. En för klen kabel orsakar spänningsfall, vilket leder till förlorad eekt och överhettning. En godkänd H05RR-F 3x1,0 mm

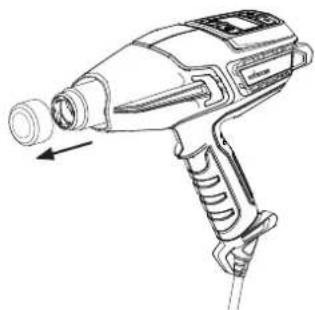

gummikabel är minimikravet för normal användning. Skyddslock VARNING – Ta av plastlocket och kasta det innan du använder varmluftspistolen.FURNO 500

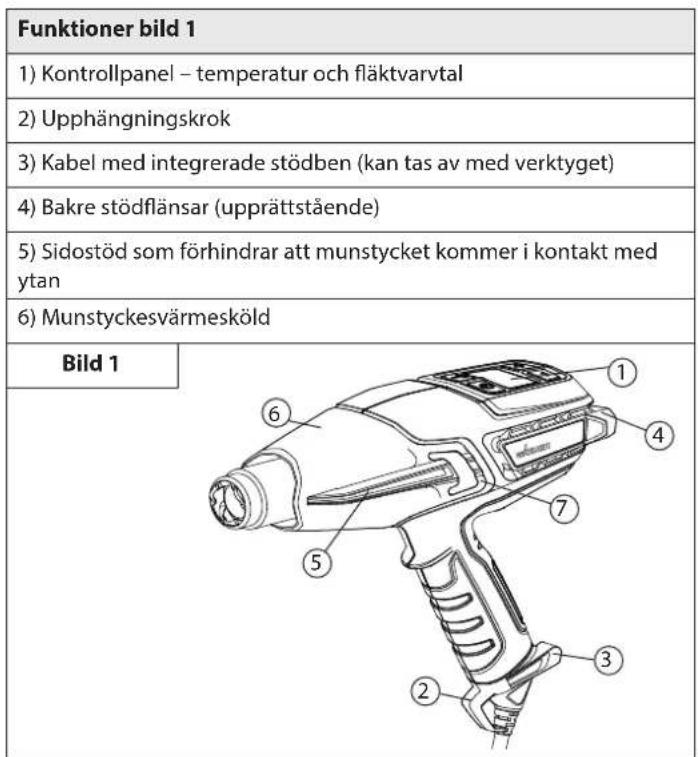

Använda varmluftspistolen Allmän beskrivning Denna varmluftspistol är ett elektriskt kvalitetsverktyg. Precis som andra elverktyg kan det vara farligt om det används på fel sätt. Läs följande instruktioner noga och följ alla säkerhetsföreskrifter. Det är ägarens ansvar att varmluftspistolen används på rätt sätt. Specikationer Hölje Tekniska värmebeständiga polymerer som är stöttåliga och korrosionsbeständiga Eekt 2000 Watt på HÖG, 150 Watt på LÅG Spänning 220 – 240 V AC Frekvens 50 – 60 Hz Värmeeekt Ungefär 600°C på HÖG, ungefär 60°C på LÅG Vikt 0,9 kgFURNO 500

1) Kontrollpanel – temperatur och äktvarvtal

3) Kabel med integrerade stödben (kan tas av med verktyget)

4) Bakre stödänsar (upprättstående)

5) Sidostöd som förhindrar att munstycket kommer i kontakt med

6) Munstyckesvärmesköld

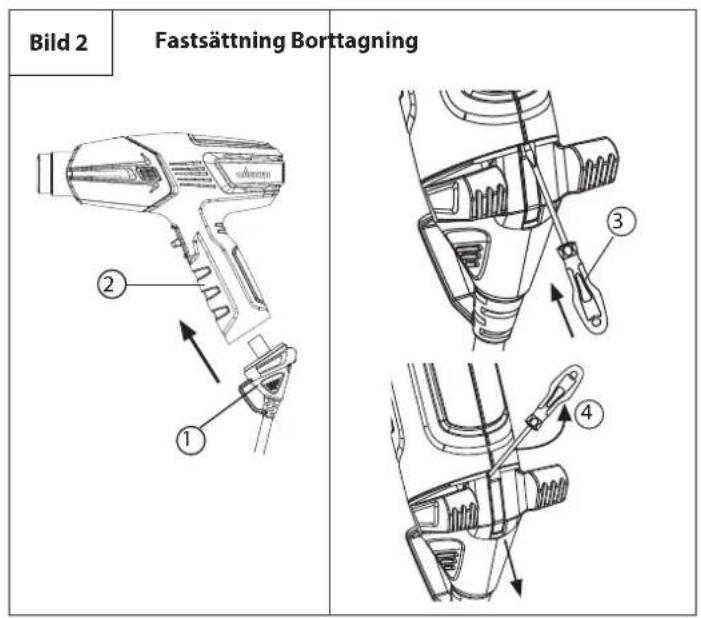

Ta bort skyddshylsan Skyddshylsan kan tas bort när man arbetar på svåråtkomliga platser. VAR FÖRSIKTIG MED MUNSTYCKET. Ökad risk för brännskador vid arbete utan skyddshylsan. Ta bort skyddshylsan genom att använda en liten spårskruvmejsel för att lyfta iken (bild 1, 7) över det upphöjda området. Fastsättning och borttagning av kabeln Kabeln (bild 2, 1) till varmluftspistolen levereras separat från varmluftspistolen (bild 2, 2). Fäst den genom att rikta in kabeln efter uttaget på varmluftspistolens handtag och tryck stadigt samman tills du hör ett klick. Kabeln behöver inte tas av igen. Stick in en liten spårskruvmejsel eller ett liknande verktyg i hålet enligt gur 2, 3 för att ta loss kabeln. Använd skruvmejseln som bändverktyg och tryck den uppåt (4) i riktning mot handtaget för att lossa kabeln. Dra stadigt av kabeln från varmluftspistolen. Bild 2 Fastsättning Borttagning

Kontrollpanel med pekskärm Du kan välja mellan ett brett temperaturintervall på varmluftspistolen, beroende av typen av projekt. Temperaturen kan ställas in via kontrollpanelen. Temperaturguide LED-display Beskrivning bild 3

1) Strömbrytare: Startar och

stänger av varmluftspistolen och aktiverar avsvalningsläge

2) Lägesväljare: Ställer in

temperaturintervallet och luftödet som ska användas

aktuellt inställd värmeeekt (se bild 4)

7) Temperaturväljare: Sänker

8) Temperaturväljare: Ökar

Beskrivning bild 4a & 4b Luftödesläge: LÅG Temperaturintervall:

Cykeltemperaturer: Se bild 3, (7 & 8) = tänd = släckt Luftödesläge: HÖG Temperaturintervall:

100oC 600oC 500oC 400oC 300oC 200oC Avsvalningsläge Under viloperioder eller när du har slutfört projektet, tryck på strömbrytaren för att aktivera avsvalningsläge(bild 5). Den blå avsvalningsindikatorn tänds och varmluftspistolen fortsätter vara igång, med elementet avaktiverat, för avkylning.FURNO 500

Bild 5 Uppstart Läs alltid säkerhetsinformationen i den här manualen innan du använder varmluftspistolen.

1. Anslut varmluftspistolen till ett standard eluttag.

2. Starta varmluftspistolen genom att trycka på strömbrytaren på

kontrollpanelen (bild 3, 1). När varmluftspistolen har startats ställs automatiskt lågt temperaturintervall (bild 4, a) in på 60 ºC och lågt luftöde in.

3. Om du vill fortsätta arbeta med lågt temperaturintervall trycker

du helt enkelt på plus- eller minusknappen på pekskärmen tills önskad temperaturinställning har valts, detta indikeras av att den temperaturstapel som tänts.

4. Om du vill arbeta i högtemperaturintervallet och med högt

luftöde, tryck en gång på lägesväljaren (bild 3, 2). Indikatorn för högtemperaturintervallet tänds. Nu kan du trycka på plus- eller minusknappen på kontrollpanelen tills önskad temperatur har ställts in, detta indikeras av den temperaturstapel som tänds. VIKTIGT: Om äktmotorn i varmluftspistolen inte startas av när strömbrytaren trycks in, slå genast från brytaren. Värmeelementet bränns om det inte kyls av äkten.

5. Under viloperioder eller när du har slutfört projektet, tryck på

strömbrytaren för att aktivera avsvalningsläge(bild 5). Den blå avsvalningsindikatorn tänds och varmluftspistolen fortsätter vara igång, med elementet avaktiverat, för avkylning.

6. Ställ ner varmluftspistolen i en upprättstående position.

Varmluftspistolen stängs av automatiskt efter 3 minuter.

7. För att hoppa över avsvalningsläget, tryck in och håll

strömbrytaren intryckt i två till tre sekunder. Varmluftspistolen stängs av direkt. VIKTIGT: Efter avkylningen är hylsan på varmluftspistolen fortfarande varm. OBS: Rök kan bildas under första uppstarten på grund av att tillverkningsoljor bränns. Röken ska försvinna kort efter den första uppstarten. Handsfree användning bild 6 Varmluftspistolen har ett inbyggt stativ (bild 1, 4) för användning på arbetsbänken och för avsvalning. Alternativt har tillbehöret varmluftspistolens väska (bild 7) konstruerats specikt för att varmluftspistolen ska placeras i upprättstående position för arbete på ojämna ytor. Bild 6FURNO 500

AngleLoc (väska)* bild 7a & 7b A: För in den bakre delen av varmluftspistolen så att de bakre stabiliseringsänsarna går i spåren på sidorna av håligheten i toppen på väskan. B: Skjut sedan varmluftspistolen framåt så att den naturligt låses på plats med 135 graders vinkel. Varmluftspistolen ska nu stå säkert för upprättstående användning. Bild 7a Bild 7b *AngleLoc väska kan köpas separat. Se sidan 113 VIKTIGT: Om den motordrivna äkten i varmluftspistolen inte startar när vredet ställs på antingen LÅG eller HÖG ska den genast stängas av. Värmeelementet bränns om det inte kyls av den motordrivna äkten. OBS: Placera alltid varmluftspistolen upprätt när den har stängts av, oavsett om det är för en kort paus eller för förvaring. Undvik att lägga enheten på sidan när den har stängts av. Värmen stannar kvar i enheten och avsvalningen tar längre tid. Förvara inte enheten förrän munstycket har svalnat. Ta ur kontakten från enheten innan den läggs på förvaring för att förhindra att den oavsiktligt startar. VIKTIGT: Skydda alltid glaset vid arbete i närheten av fönster. Rör inte vid munstycket eller andra verktyg som används under arbetet. De blir extremt heta och orsakar allvarliga brännskador. Använd handskar för att skydda händerna mot heta avskrap. Många variabler påverkar uppvärmningsarbetet, till exempel materialet som värms upp, omgivningstemperaturen, avståndet från varmluftspistolen och substratet och uppvärmningstekniken. Därför tillhandahåller Wagner temperaturriktlinjer för vissa tillämpningar. Starta alltid varmluftspistolen på lägsta temperaturen i intervallet och öka därefter temperaturen till optimal temperatur har uppnåtts. Håll alltid varmluftspistolen i rörelse och minst 5 cm från substratet när värme appliceras.FURNO 500

F500 varmluftspistol är ett av de mest mångsidiga verktyg du kan äga. Den kan användas för många olika projekt, från stora GDS-projekt till små konst- och hantverksjobb. För mer information om era projekt och ”Gör så här”-lmer är du välkommen att besöka vår webbsidan www.wagner-group.com. Användning Värme Munstyckes- alternativ GDS Ta bort färg HÖG Koncentrerande eller brett Väggreparation LÅG Öppen (inget munstycke) Torka färg LÅG Öppen (inget munstycke) Mjukar upp limmer för borttagning av golvplattor LÅG Brett koncentrerande Böja plast, plexiglas, formica LÅG/ HÖG Reektor munstycke Ta bort formica och linoleum LÅG Brett koncentrerande Mjukar upp färg, tät- ning och kitt för att underlätta borttag- ning HÖG Koncentrerande eller Brett koncentrerande Borttagning av lack LÅG- MED Brett koncentrerande Krymper plastlm för omslag eller väder- skydd LÅG Brett koncentrerande Små jobb (inkluder- at repara- tion) Lösgörning av fastros- tade muttrar, skruvar och kopplingar HÖG Öppet/koncentrerande Reparation av jeans LÅG Brett koncentrerande Bränna ogräs HÖG Koncentrerande Ta bort lim LÅG Öppen (inget munstycke) Valla skidor/snowbo- ard LÅG Brett koncentrerande Glasberarbete HÖG Koncentrerande eller brett Användning Värme Munstyckes- alternativ Tina upp rörledningar och lås LÅG Reektor munstycke Tända en grill HÖG Koncentrerande/ BBQ-munstycke Värma krympslang/ anslutningar LÅG- MED Reektor munstycke Värma betong före lappning LÅG/ HÖG Koncentrerande Avfrosta kyl/frys LÅG Öppen (inget munstycke) Konst och hantverk Göra ljus LÅG Öppen (inget munstycke) Göra tvål LÅG Öppen (inget munstycke) Krympa omslag presenter LÅG Öppen (inget munstycke) Forma skum LÅG Öppen (inget munstycke) Kakdekoration LÅG/ HÖG Öppen (inget munstycke) Bil Ta bort klistermärken, emblem och dekaler LÅG Öppen (inget munstycke) Ta bort bucklor HÖG Öppen (inget munstycke) Ta bort färg HÖG Koncentrerande eller brett Applicera och ta bort toning från fönster LÅG Öppen (inget munstycke) Återställa stötdämpare HÖG Öppen (inget munstycke) Elektronik Reparation av smartphones och surfplattor LÅG Koncentrerande Reparation av Playstation och Xbox LÅG KoncentrerandeFURNO 500

Ta bort färg Varmluftspistolen värmer upp ytan och gör att färgen blir mjuk så att den är lätt att skrapa av utan att skada ytan. En del färger blir mjuka även om det inte bildas bubblor, en del blir gummiaktiga och en del kräver högre värme. När man arbetar med era lager färg går det snabbare att skrapa av färgen om hela lagret av ytan värms upp, helt in till träet. därefter kan alla lager skrapas av på en gång. En mjuk borste kan vara det bästa verktyget att använda för mycket besvärliga ytor. Mineralfärger och ytbehandlingar, till exempel cementfärg och porslin, blir inte mjuka av värme så det fungerar inte att använda ett uppvärmningsverktyg för borttagning av sådan färg. Den bästa metoden för färgborttagning För varmluftspistolen sakta och stabilt framåt med en vinkel mot ytan. Peka munstycket i rörelseriktningen. Därmed kan du skrapa säkert utanför varmluftsströmmen och hålla skrapan och den skrapade ytan avsvalnad. A. Varm lyft förvärmer ytan. B. Färgen blir mjuk av varm luft. A + B. Djupgående penetrering av värme över hela ytan. C. Färgen kan enkelt skrapas av så snart den har blivit mjuk och varmluftspistolen rörs framåt. D. Låt den avskrapade ytan svalna. A B C D OBS: Använd inte varmluftspistolen på ytor som kan skadas av värme, till exempel vinylbelagda paneler, vinylbelagd fasadklädsel eller vinylbelagda fönsterkarmar. Vid borttagning av färg från fönsterkarmar blir kittet mjukt av värmen. Var försiktig så att inte kittet tas bort av skrapan. Kittet stelnar igen när det svalnar. Använd inte varmluftspistolen på isolerglasfönster som exempelvis Thermopane. Glaskantens expansion kan göra att kanttätningen brister. Vid avskrapning av fasader, överhetta inte kanterna på asfaltshingel som sticker ut över kanten. För hög temperatur smälter asfalten. VIKTIGT: Det är säkert att ta bort färgen med en varmluftspistol om ovanstående anvisningar följs, men håll alltid en behållare med vatten eller en ABC brandsläckare (lämplig mot bränder av klass A, B och C) inom räckhåll. Rengöring och underhåll Håll insugningsöppningarna på höljet rena och fria från hinder. Använd en mjuk, torr borste för att regelbundet rengöra öppningarna. Använd endast mild såplösning och en fuktig trasa för att rengöra varmluftspistolen. Många hushållsrengöringsmedel innehåller kemikalier som kan skada höljet allvarligt. Använd inte bensin, terpentin, lack- eller färgthinner, kemtvättmedel eller liknande produkter vid rengöring av varmluftspistolen. Låt ALDRIG någon vätska komma in i verktyget och sänk inte ner någon del av verktyget i vätska. Rengöring och underhåll ska inte utföras av barn. Förvaring Låt varmluftspistolens munstycke svalna till rumstemperatur innan den läggs på förvaringsplatsen. Munstycket blir mörkt med tiden på grund av den höga temperaturen. Detta är normalt och påverkar inte enhetens funktion eller livslängd.FURNO 500

Tillbehör Följande tillbehör kan medfölja till varmluftspistolen eller kan köpas separat från www.wagner-group.com/service. Se alternativt baksidan av manualen för information om närmaste servicecenter. Namn Beskrivning Namn Beskrivning Koncentrerande munstycke P/N2366222 Riktar det koncentrerade värmeödet mot arbetsytan. Perfekt för borttagning av färg i svåråtkomliga hörn, springor, gjutformar, pärlspont eller kornisher. Glasskydds- munstycke P/N2366224 Leder bort värmen från glas och andra känsliga områden. Perfekt för fönsterkarmar, gesimser och golvlister. Brett koncentrerande munstycke P/N2366223 Riktar ett långt, smalt värmemönster mot arbetsytan. Perfekt för borttagning av färg eller lack från stora, släta ytor, till exempel golvlister, dörrar, trappor, etc. Det ska användas tillsammans med en plan skrapa. Reektor munstycke P/N2366225 Sprider värmödet jämnt runt hela arbetsytan. Perfekt för upptining av frusna rörledningar, lödning av rör, böjning av plast eller värmekrympning av elisoleringsrör.FURNO 500

Namn Beskrivning 5-i-1 detaljerat skrapverktyg P/N2366227 1+2

Detta verktyg har fem funktioner. Bladet används för att (1) skrapa bort färg och (2) sprida ut massa. Håljärnet (3) används för att ta bort kitt/tätning från öppna sprickor. Det böjda området (4) används för att rengöra valskåpor. Den plana sidan (5) kan användas för att öppna färgburkar. Väska P/N2366226 Varmluftspistolens väska med AngleLoc har konstruerats specikt för att varmluftspistolen ska placeras i upprättstående position för arbete på jämna ytor. VIKTIGT: Använd alltid handskar när du hanterar varmluftspistolen. För att fästa ett tillbehör på varmluftspistolen:

1. Ställ varmluftspistolen upprätt på en plan yta och vänta tills

munstycket har svalnat.

2. Sätt fast tillbehöret på varmluftspistolens munstycke och tryck det på

plats för hand. För att ta bort ett tillbehör från varmluftspistolen:

1. Ställ varmluftspistolen upprätt på en plan yta och vänta tills

munstycket har svalnat.

2. Dra av tillbehöret från munstycket.FURNO 500

3 + 1 års garanti Utöver den lagstadgade garantin för denna produkt ger J. Wagner GmbH, med säte i D-88677 Markdorf, dig en garanti (utrustningsgaranti) för en period på 36 månader. Garantitiden förlängs med ytterligare 12 månader om produkten registreras inom 28 dagar från inköpsdatum på https://go.wagner-group.com/3plus1. Garantin omfattar kostnadsfritt avhjälpande av defekter som bevisligen beror på användning av ett material som inte är felfritt vid tillverkningen av produkten eller på monteringsfel i produkten, samt kostnadsfritt utbyte av defekta delar, förutsatt att det inte nns någon garantifriskrivning. De lagstadgade reklamationsrättigheter som du som köpare för det avsedda ändamålet är berättigad till från och med överlåtelsen av den köpta varan, begränsas inte av garantin. Garantin och din lagstadgade reklamationsrättighet upphör att gälla om utrustningen har öppnats av andra personer än auktoriserad WAGNER- servicepersonal. Detaljerade garantivillkor kan du få på begäran hos våra auktoriserade WAGNER-partners (se webbplats eller bruksanvisningar) eller i textform på vår webbplats: https://go.wagner-group.com/hf-warranty-conditions - Med reservation för ändringar -

INFORMATION OM AVFALLSHANTERING AV ELEKTRISK OCH

ELEKTROINISK UTRUSTNING (WEEE-DIREKTIVET) Maskinen samt tillbehör och förpackning ska lämnas in Maskinen samt tillbehör och förpackning ska lämnas in för återvinning. Den får inte kastas i hushållssoporna. för återvinning. Den får inte kastas i hushållssoporna. Var miljömedveten! Lämna utrustningen till kommunens Var miljömedveten! Lämna utrustningen till kommunens återvinningscentral eller fråga leverantören.återvinningscentral eller fråga leverantören. EU Konformitetsförklaring Vi intygar och ansvarer för, att denna produkt överensstämmer med följande norm och dokument: 2014/35/EU, 2014/30/EU, 2011/65/EU, 2012/19/EU Använta harmoniserade normer: EN 60335-1, EN 60335-2-45, EN 55014-1, EN 55014-2, EN IEC61000-3-2, EN 61000-3-3, EN 62233 EU-konformitetsförklaringen medföljer produkten. Den kan vid behov beställas genom ordernummer 2389336.FURNO 500
