BRUKSANVISNING Furno F500 WAGNER

Rengoring og vedligeholdelse

illustrasjoner og tekniske data som folger med det elektriske verktoyet. Dersom etterfolgende anvisninger ikke overholds, kan det.fore til elektrisk støt, brann og/eller store personskader. Oppbevar alle sikkerhetsanvisninger og bruksanvisninger for fremtidig bruk. Det anvendte begrepet "elektrisk verktoy" i sikkerhetsanvisningene dekker bade elektriske verktoy tilkoblet strømnettet (med stromkabel) og elektriske verktoy drevet av oppladbare batterier (uten stromkabel).

Denne varmepistolen produserer ekstremt hove temperaturer (opp til 600^ ). Den mä brukes med forsiktigkeit foråhindre at brennbare materialer antennes.

• Vær ekstra forsiktig ved arbeid i nærheten av brennbare materialer. Fjern brennbare materialer fra arbeidsområdet, om mulig.
• Ha alltid en botte med vann ell er et brannslukningsapparat tilgjengeling for sikkerhets skyld.
• Hold varmepistolen i konstant bevegelse. Ikke blås for lenge på samme sted.
• Ikke blokker lufteslissen og hold minst 5 cm avstand mellom dysen og overflaten under arbeidet sik at apparatet ikke overpopphetes. Et overopphetet apparat kan ikke longer repareres.
• Ikke bruk apparatet i eksplosjonsfarlige atmosfærer.
• Merk at varmen eventuelt ochs øres videre til brennbare

materialer som befinner seg utenfor synsfeltet ditt.

• Sett alltid apparatet ned på stottefoten og la det avkjoles fullstendig for du setter det bort til oppbevaring.
• Beror aldri dysene sa lenge de fremdeles er varme.
• Ikke la apparatet sta uten tilsyn nár det er slätt pa.
• Dette apparatet kan brukes av barn fra 8 År og over, somt av personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og kunnskap dersom de er under tilsyn uller har fatt opplærig i sikkerBruk av apparatet og ev. farer som kan oppsta i den forbindelse. Barn må ikke leke med apparatet. Rengjoring og vedlikehold ma ikke utføres av barn uten tilsyn.
• Varmluftpistolen og malingen blir svert varme. Bruk vernehansker og vernebriller nár du arbeider for a unnga forbrenninger.
• Rett aldri den varme luftstrømmen mot mensesker aller dyr.
• Ikke bruk varmepistolen som hartørker.

ADVARSEL! När maling varmes opp, kan det oppsta helseskadelige gasser og damper. Bruk alltid egnet Åndedrettsvern og sorg for god ventilasjon av arbeidsplassen.

• Gamle malingslag kan inneholde bly. Blyholdig maling mamaybe fjernes med en varmluftpistol. Hvis du er i tvil, ma du laen ekspert sjekte malingen.
• Kontroller el-verktoy, ledning og stopsel forh bruk. Ikke bruk el-verktoyet hvis det er skadet. Ikke apne el-verktoyet selv, faku kun kualifiserte fagfolk til a reparere el-verktoyet. Det ma kun brukes originale reservedeler.

NO

FURN0500

• Ikke bruk strømkabelen på utilsiktet mæte, som Å bære eller henge opp det elektriske verktøyet, eller til Å trekke stopselet ut av stikkontakten. Hold strømkabelen unna varme, skarpe kanter eller bevegelige deler, og hold den fri for olje. Skadede eller sammenviklede strømkabler øker risikoen for elektrisk støt.
• Hold elektriske verktøy unna regn og fuktighet. Inntegning av vann i et elektrisk verktøy øker risikoen for elektrisk støt.
• Dersom du er nõdt til Å bruke det elektriske verktøyet i våte omgivelser, bruk en stikkontakt med jordfeilbryter pa kretsen. Bruk av feilström-vernebryter forhindrer faren for elektrisk støt.
• Bruk kun egnede skjoteledninger som er i feilfri tilstand. En harmonisert H05RR-F 3 x 1,0 mm² gummiledning er nodvendig som minstekrav for vanlig bruk.
• Koble alltid varmepistolen fra strømtilforselen när den ikke er i bruk.
• Oppbevar varmluftpistolen på et tört sted utenfor barnsrekkevidde.
• Hold arbeidsområdet rent og godt belyst.
• Ikke overanstreng deg, saerlig ved arbeid på stiger.
• Bruk aldri for a tine opp frosne ror som er plassert inne i vegger ell er nær brennbare materialer.

STRÖMTILKOBLING

ADVARSEL - Bruk en skjøtekabel som passer til pluggen for Produktet. Sørg for at skjøtekabelen er i god stand. VedBruk av skjøtekabel ma det pases at/DDne er tykk noi strommen som trekke av Produktet. En ledning som er for tynn, vil medfrole spenningsfall og dermed effekttap og overoppheting. En harmonisert H05RR-F 3 x 1,0 mm2 gummilednng er nodvendig som minstekrav for vanligBruk.

Beskyttelsesdeksel

ADVARSEL - Fjern plastdeksel og kast dette for varmepistolen brukes.

FURN0 500

NO

Bruk av varmepistolen

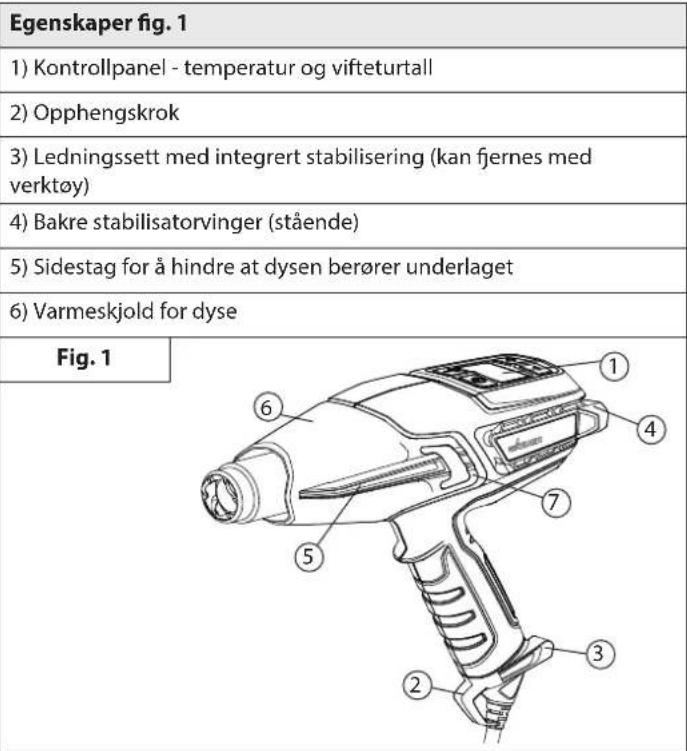

Generell beskrivelse

Denne varmepistolen er et elektrisk kvalitetsverktoy. Som alle elektriske verktoy kan den vare farlig ved feil bruk. Les følgende instruksjoner nøye og følg alle sikkerhetsanvisninger. Det er eierens ansvar Å bruke varmepistolen på korrekt mæte.

Spesifikasjoner

Hus Støt- og korrosjonsbestandig ogvarmebestandig polymer
Effekt 2000 Watt på HØY, 150 Watt på LAV
Spenning 220 - 240 V AC
Frekvens 50 - 60 Hz
Varmeutgang Omtrent 600 °C på HØY, omtrent 60 °C på LAV
Vekt 0,9 kg

NO

FURN0500

Fjerne tønnedekselet

Tønnedekselet kan fjernes ved arbeid på vanskelig tilgengelige steder. Vær FORSIKTIG MED DYSEN. Økt fare for brannskader foreligger ved arbeid uten tønnedeksel. For a fjerne tønnedekselet brukes en liten, flat skrutrekker for á lófte tappen (fig. 1, 7) over det hevede området.

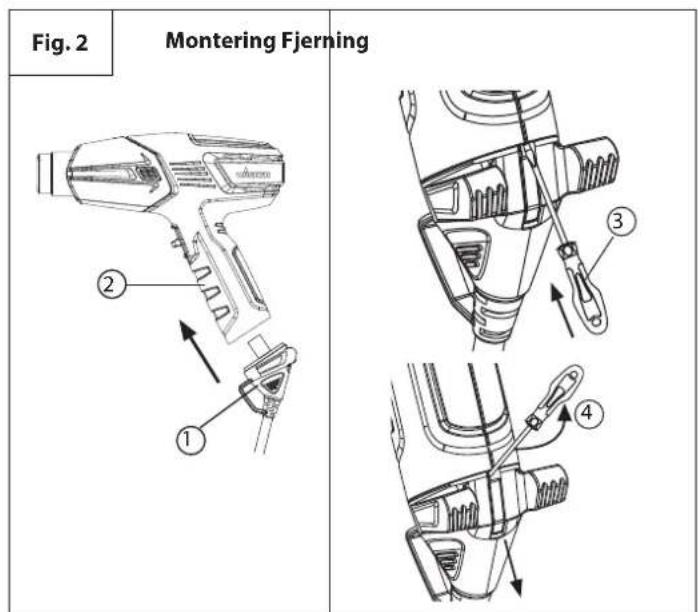

Montering og fjerning av ledningssettet

Ledningssettet (fig. 2, 1) for varmepistolen leveres atskilt fra pistolen (fig. 2, 2). For a feste dette legges ledingen langs bunnen pa pistolens handtak og disse presses godt sammen inntil du horer et klikk. Ledningssettet behover ikke fjernes. Hvis ledningssettet ma tas av, mA du fore et lite, flatt skrujern (fig. 2, 3) aller et lignende verktøy som pa bildet inn i hullet. Bruk skrujernet som spak og trykk det opp (4) i retning handtaket for a løsne ledningssettet. Trekk fast i ledningssettet, vekk fra pistolen.

FURN0 500

NO

Berøringsflate kontrollpanel

Varmepistolen gir mulighet for a velge innenfor et bredt temperaturomrade, avhengig av prosjekttypen. Temperaturen kan styres via kontrollpanelet.

Temperaturstyring LED-display

Beskrivelse fig. 3
1) Strømknapp: Slår varmepis-tolen PÅ og AV eller bytter til avkjølingsmodus	2) Modusvelger: Innstiller temperaturområdet og luft- stromhastigheten du bruker
3) Modusindikator: Lav luft- strøm / lavt temperaturområ- de (se fig. 4, a)	4) Modusindikator: Høy luft- strøm / høyt temperaturom- råde (se fig. 4, b)
5) Modus-indikator: Avkjøling 6)	Temperaturindikator: Viser nagærende innstilling for varmeuttak (se fig. 4)
7) Temperaturvelger: Reduserer temperaturen (-)	8) Temperaturvelger: Øker temperaturen (+)
Fig. 3	①②④⑥⑧

Beskrivelse fig. 4a & 4b
Luftstrømmodus:LAV Temperaturområde:60°C - 550°C Syklustemperaturer:Se fig. 3, (7 & 8) _ = Lyser = Lyser ikke	Luftstrømmodus:HØY Temperaturområde:100°C - 600°C Syklustemperaturer:Se fig. 3, (7 & 8) _ = Lyser = Lyser ikke
Fig. 4a Fig. 4b
60°C 150°C 250°C 350°C 450°C 550°C	1000°C 2000°C 3000°C 4000°C 5000°C 6000°C

Avkjolingsmodus

Under hvileperioder erler nár du er fertig med prosjektet, trykkes stromknappen for a gā til avkjolingsmodus (fig. 5). Den bla avkjolingsindikatoren slās pā og pistolen fortsetter a gā med elementet deaktivert, for kjoling.

Fig. 5

avkjolingsindikatoren slas pa og pistolen fortsetter a gmed elementet deaktivert, for kjoling.

Les alltid sikkerhetsinformasjonen som folger med donne handboken, for varmepistolen brukes.

1. Sett inn varmepistolens plugg i en standard stromkontakt.
2. Sla pa varmepistolen ved a trykke pa stromknappen i kontrollpanelet (fig. 3, 1). Nar pistolen slas pa, er temperaturen automatisk innstilt pa det lave temperaturomraret (fig. 4, a) ved 60^ og en lav innstilling for luftstrøm.
3. Hvis du onsker a fortsette arbeidet i det lave temperaturomradyet, kan du ganske enkelt trykke pa pluss-ller minusknappene pa beraringsflaten intil den onskede instillingen er valgt, ditte indikeres ved at temperaturstreken lyser.
4. Hvis du onsker a arbeide innenfor det hove temperaturomradyet og med hoy luftströminstilling, trykker du pa moduselgerkruppen (fig. 3, 2) en gang. Indikatorlampen for hoyt temperaturomrade tennes. Du kan na ganske enkelt trykke pa pluss-ller minusknappene pa kontrollpanelet inntil den onskede temperaturinnstillingen er nadd, dette indikeres ved at temperaturstreken lyser.

VIKTIG: Hvis viftemotoren i varmepistolen ikke slås på narr stromknappen aktiveres, slås bryteren AV med en gang. Varmeelementet vil brenne opp hvis det ikke avkjoles av viften.

1. Under hvileperioder ellr nár du er fertig med prosjektet,trykkes stromknappen fora gā til avkjolingsmodus (fig. 5). Den blä

Handfri-betjening fig.6

Varmepistolen har et integrett stativ (fig. 1, 4) for bordapplikasjoner og for nedkjøling. Alternatively er ekstrautstyret varmepistolen bareholder (fig. 7) spesielt utformet for a plassere varmepistolen i stænde posisjon for arbeid på ujevnt underlag.

Fig.6

FURN0500

NO

AngleLoc(bareholder)* fig. 7a & 7b

A: Sett inn baksiden av varmepistolen sik at de bakre stabiliseringsvingene plasseres under kantene pa sideveggen til hulrommet overst i bareholderen.
B: Skyv deretter varmepistolen forover slick at den lases naturlig pa plass i en 135 graders vinkel. Varmepistolen skal na vare trygg for staende bruk.

Fig. 7a

Fig. 7b

*AngleLoc bareholder kan kjopes separat. Se side 125

VIKTIG: Hvis den motordrevne viften i varmepistolen ikke slås på narr bryteren settes enten på LAV eller HØY, slås bryfteren AV med en gang. Varmeelementet vil brenne opp hvis det ikke avkjøles av den motordrevne viften.

Merk: Plasser alltid varmepistolen stäende etter at den er slätt av, enten for en kort pause ellr for lagring. Unngå a legge eheten pa sider etter at den er slätt av. Varmen blir værende i eheten og kjølingen tar lenger tid. Lagre eheten etter at dysen er avkjolt. Trekk ut ledeningen for eheten før lagring for a unngå utilsiktet oppstart.

VIKTIG: Beskytt alltid glass ved arbeid i nærheten av vinduer.

Ikke berör dysen aller annet verktøy somBrukes under arbeidet.Dette blir ekstremt varmt og vil medfrole alvorlige brannskader.Bruk hansker for a beskytte hendene mot varme avskrapinger.

Mange forhold pavisker varmebehandlingen, som feks. materialet som varmes opp, utetemperaturen, avstanden fra pistolen til underlaget og varmeteknikken. Wagner har derfor laget temperaturretningslinjer for bestemte applikasjoner. Start alltid med varmepistolen pa laveste temperatur i omradsit, og hev deretter temperateninntol optimal temperatur er nadd. Hold alltid varmepistolen i bevegelse og minst 5 cm fra underlaget naret det varmes opp.

F500 varmepistol er et av de mest allsidige verktoyene du kan eie. Det kan brukes til en mengde forskjellige prosjekter, fra store reparasjoner til sma handverksjobber. For flere informasjoner om diverse prosjekter og "Hvordan"-videoer, se nettsiden www.wagner-group.com.

Bruk Varme Dysespiss-			alternative
Reparasjon	Fjerne maling HØY		Konsentret eller bred
	Veggreparasjon LAV Åpen (ingen spiss)
	Tørke maling LAV Åpen (ingen spiss)
	Bløtgjøre lim for øfjerne gulvflier	LAV	Bred konsentrasjon
	Bøye plast, pleksiglass, formingsmasse	LAV/HØY Reffektormunnstykket
	Fjerne formingsmasse og linoleum	LAV	Bred konsentrasjon
	Bløtgjøre maling, kalk og kitt for enklere fjerning	HØY	Konsentret eller bred konsentrasjon
	Fjerne lakk LAV-	MIDDELS	Bred konsentrasjon
	Krympe plastfilm for innpakning eller vanntetthet	LAV	Bred konsentrasjon
Mindre jobber (inkludert reparasjon)	Løsne rustede muttere, bolter og fester	HØY Åpen /	Konsentret
	Reparere bukser LAV		Bred konsentrasjon
	Brenne upress HØY Konsentret
	Fjerne lim LAV Åpen (ingen spiss)
	Vokse ski/snøbrett LAV		Bred konsentrasjon
	Glassfiberarbeid HØY Konsentret eller bred

Bruk Varme Dysespiss-			alternative
	Tine rør og lær LAV Reflektor-		munnstykket
	Tenning av grill HØY Konsentret /		Grilldyse
	Varmekrympe rør/ kontakter	LAV-MIDDELS	Reflektor-munnstykket
	Varme betong før utbedring	LAV/HØY	Konsentrett
	Avising kjoleskap / fryser	LAV Åpen (ingen spiss)
Kunsthånd-verk	Lage stearinlys	LAV Åpen (ingen spiss)
	Lage sAPE	LAV Åpen (ingen spiss)
	Krympe innpakninger av presanger	LAV Åpen (ingen spiss)
	Formeskum	LAV Åpen (ingen spiss)
	Kakepynt	LAV/HØY	Åpen (ingen spiss)
Bilteknikk	Fjerne etiketter, emblemer og dekaler	LAV Åpen (ingen spiss)
	Fjerne bulker HØY Åpen	(ingen spiss)
	Fjerne lakk HØY		Konsentrett eller bred
	Påføre og fjerne vindusmaling	LAV Åpen (ingen spiss)
	Reparere støtfangere	HØY Åpen (ingen spiss)
Elektronikk	Reparere smarttelefon og nettbrett	LAV Konsentrett
	Reparere PlayStation og Xbox	LAV Konsentrett

FURN0500

NO

Fjerne maling

Varmepistolen varmer opp overflaten og medforer at malingen mykner, deretter kan den skapes enkelt av uten á skade overflaten. Noen malingtyper kan mykne uten á boble, noen kan bli gummiaktige og noen kan kreve høyere varme.

Ved arbeid med flere lag maling vil det paskynde skrapeprossessen nar overflaten oppvarmes grundig, hele veien ned til treverket, dermed kan alle lagene skapes av samtidig.

En myk stälborste kan vare det beste verktøyet for svært vanskelige overflater. Mineralakk og glansing, som f.eks. sementmaling og porselen, mykner ikke ved oppvarming, bruk av varmeverktøy vil dermed ikke virke for fjerning av maling.

Den beste metoden for fjerning av maling

Beveg varmepistolen langsomt og stødig forover i en vinkel mot overflaten, dysen skal peke i bevegelsesretningen. Dette gir deg mulighet til a skrape sikkert pa utsiden av den varme luftstrommen og holder skraperen og den skrapede overflaten kjoligere.

A. Varm luft forhandsvarmer overflaten.
B. Malingen mykner i varm luft.

A+B. Dyp gjennomtrenging av varme i hele omradet.
C. Maling kan enkelt skrapes
av sā snart den er blitt myk
og pistolen er beveget
forover.
D. Strippet overflate m avkjoles.

Merk: Ikke bruk varmepistolen pa overflater som kan skades av varme, som f.eks. vinyledkket panel, vinydekkede sidevegger erer vinyledkkede vindusrammer.

Ved fjerning av maling fra vindusrammer vil varmepistol blote opp kitten. Pass pa at kittet违法犯罪 skrapes ut med skraperen. Kittet vil stivne nar det avkjoles.
Ikke bruk varmepistolen pa isolerende laminatvindusglass, som f.eks. termopan. Utvidelse av glasskanter kan bryte kantpakningen.
Ved skraping pā lister mä kantene pā asfaltolater som stikker ut over kanten pā kledningen,违法犯罪 for mey. For mye varme vil smelte asfalten.

VIKTIG: Fjerning av maling med en varmepistol er sikkert hvis retningslinjene overfor overholds, men ha alltid enten en beholder med vann eller en ABC-brannslukker (passende for branner av type A, B og C) innen rekkevidde.

Rengjöring og vedlikehold

Hold innsugsapningene i huset rene og fri for hindringer. Bruk en myk, torr børste for a renjore apingene med jeve n mellomrom. Bruk bare mild sape og en faktig klut for a renjore varmepistolen. Mange husholds-rengjoringsmdler inneholder kjemikalier som kan medfrole alvorlige skader pa huset.

Ikke bruk petroleum, terpentin, lakk erler malingstynner, torre rensevæsker erler lignendeprodukter ved rengjaring av varmepistolen. Det ma ALDRI kommt noe væske inn i verktøyet og ingen del av verktøyet ma dyppes i væske.

Rengjoring og brukervedlikethold skal ikke utføres av barn.

Lagring

La varmepistoldysen avkjoles til romtemperatur for den lagres. Dysen blir svart med tiden pa grunn av den hove varmen. Dette er normalt og pavirker违法犯罪e.

NO

FURN0500

Tilbehør

Folgende tilbehør kan leveres med varmepistolen eller kan kjopes separat ved a besoke www.wagner-group.com/service. Se alternativ baksiden av handboken for naermeste servicesenter.

Navn Beskrivelse Navn Beskrivelse
Konsentrasjons-dyseP/N2366222	Retter en konsentrect varmestrøm mot arbeidsflaten. Ideell for fjerning av maling i vanskelige hjørner, sprekker, lister, ribber erller karmer.	Glassbeskyttel-sesdyseP/N2366224	Avviser varmen fra glass eller andre skjøre områder. Ideell for vinduskarmer, hyller, rammer og fotlister.
Bred konsentrasjons-dyseP/N2366223	Retter et langt, smalt varmemønster mot arbeidsflaten. Ideell for fjerning av maling eller lakk fra store, flate overflater, som f.eks. fotlister, øre, trapper osv. Den brør brukes i kombinasjon med en flat skrape.	Reflektor-munnystykketP/N2366225	Sprer varmestrømmen jevnt rundt—hele arbeidsflaten. Ideell for tining av frosne ør, loddearbeid på ør, baying av plast eller varmekrymping av elektrisk isolasjon.

FURN0 500

NO

Navn Beskrivelse
5-i-1 skrapeverktøy P/N2366227	Dette verktøyet har 5 funksjoner. Bladet brukes til Å (1) skrape maling og (2) spre massen. Meiselpunktet (3) brukes til Å fjerne kitt/kalk fra Åpne sprekker. Det bøyde området (4) brukes til Å rengjørne rulledeksler. Den flate sider (5) kan brukes til Å Åpne malingbokser.
Bæreholder P/N2366226	Varmepistolens bæreholder med AngleLoc er spesielt utformet for Å plassere varmepistolen i stående posisjon for arbeid på ujevnt underlag.

VIKTIG: Bruk alltid hansker ved handtering av varmepistolen.

For a feste et annet element pa varmepistolen:

1. Plasser varmepistolen Ioddrett pa et plant underlag og vent til spissen er avkjølt.
2. Sett elementet på spissen av varmepistolen og skyv fast på plass for hand.

For a ferne et annet element fra varmepistolen:

1. Plasser varmepistolen loddrett pæ et plant underlag og vent til spissen er avkjølt.
2. Trekk elementet av fra spissen.

3+1 árs garanti

J. Wagner GmbH, med hovedkontor i D-88677 Markdorf, gir i tillegg til den lovbestemte garantien forttektet, ogsa en garanti (enhetsgaranti) for et tidsrom pa 36 maneder. Garantiperioden forlenges med yterligere 12 maneder his vist Produktet registreres pa internett pa https://go.wagner-group.com/3plus1 innen 28 dager etter kjopet

Garantien inkluderer gratis utbedring av mangler som kan spores tilbake til bruken av feil materiale i Produksjonen av produitet ell er ved monteringsfeil i produitet, damit Gratis utskiftning av defekte deler, medindre det foreligger en garantiekskludering.

Dine lovbestemte rettigheter ved materielle mangler som du som kjoper har krav pa for tiltenkt formal fra levering av den kjopte varen, er/DDke begrenset av garantien. Garantien, sa vel som din lovpalagte garanti for mangler, utgår hvis encheten har blitt apnet av andre personer enn autorisert WAGNER servicepersonell.

De detailjerte garantibestemmelsene kan du fā ved forespörsel fra väre autoriserte WAGNER-partnere (se nettsiden var ell erbruksanvisingen) eller sā finner du den i tekstform pa ∀r nettside:

Apparatet, samt tilbehør og emballasje skal returneres til en miljøvennlig gjenvinning. lkke kast apparatet i husholdningsavfallet ved kassasjon. Vær miljøvennlig og lever apparatet til et lokalt gjenvinningspunkt eller ta kontakt med en faghandel.

EU samsvarserklæring
