BEDIENUNGSANLEITUNG Furno F300 WAGNER

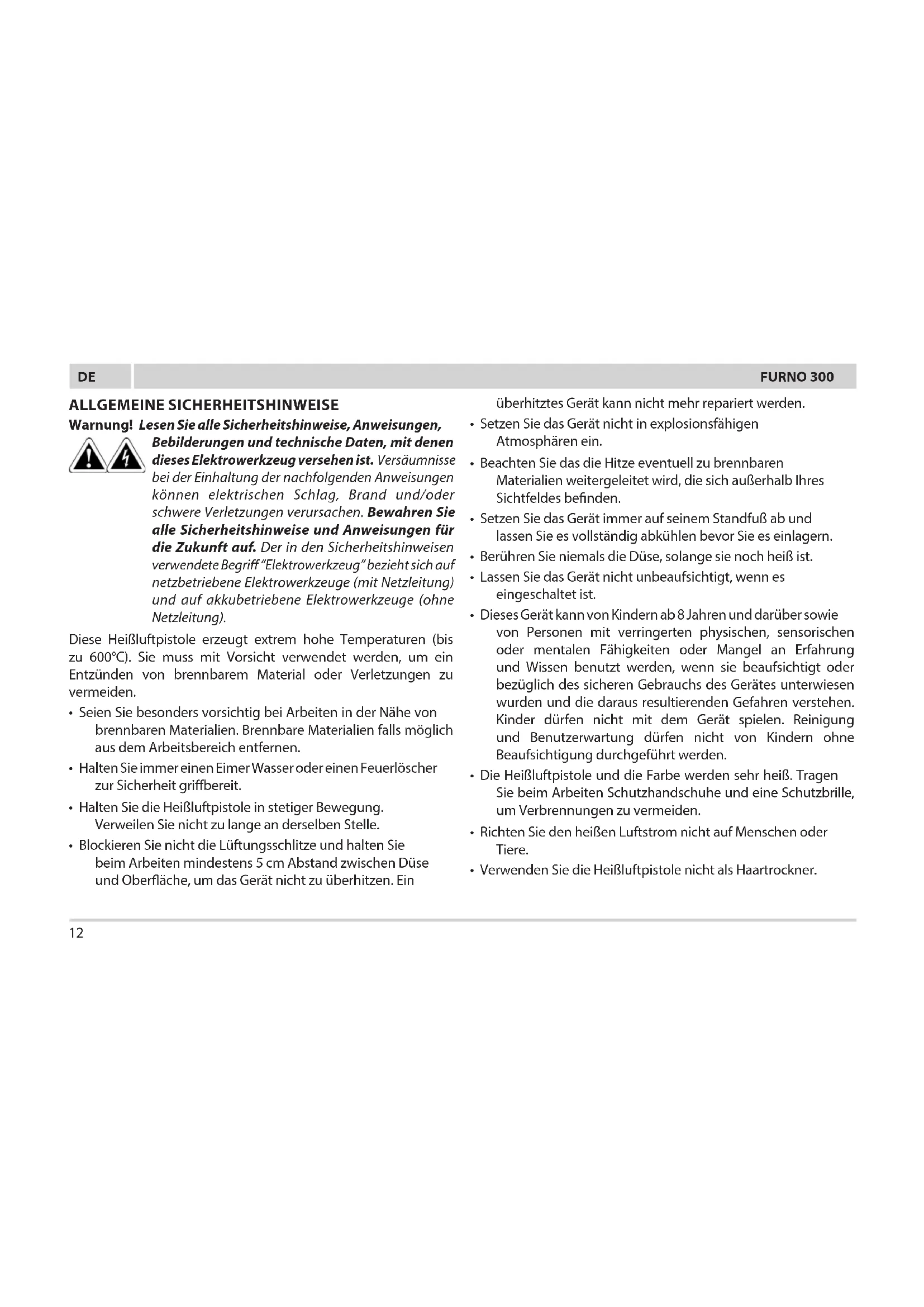

ALLGEMEINE SICHERHEITSHINWEISE Warnung! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technische Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begri “Elektrowerkzeug” bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung). Diese Heißluftpistole erzeugt extrem hohe Temperaturen (bis zu 600°C). Sie muss mit Vorsicht verwendet werden, um ein Entzünden von brennbarem Material oder Verletzungen zu vermeiden.

• Seien Sie besonders vorsichtig bei Arbeiten in der Nähe von brennbaren Materialien. Brennbare Materialien falls möglich aus dem Arbeitsbereich entfernen.

• Halten Sie immer einen Eimer Wasser oder einen Feuerlöscher zur Sicherheit gribereit.

• Halten Sie die Heißluftpistole in stetiger Bewegung. Verweilen Sie nicht zu lange an derselben Stelle.

• Blockieren Sie nicht die Lüftungsschlitze und halten Sie beim Arbeiten mindestens 5 cm Abstand zwischen Düse und Oberäche, um das Gerät nicht zu überhitzen. Ein überhitztes Gerät kann nicht mehr repariert werden.

• Setzen Sie das Gerät nicht in explosionsfähigen Atmosphären ein.

• Beachten Sie das die Hitze eventuell zu brennbaren Materialien weitergeleitet wird, die sich außerhalb Ihres Sichtfeldes benden.

• Setzen Sie das Gerät immer auf seinem Standfuß ab und lassen Sie es vollständig abkühlen bevor Sie es einlagern.

• Berühren Sie niemals die Düse, solange sie noch heiß ist.

• Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es eingeschaltet ist.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Die Heißluftpistole und die Farbe werden sehr heiß. Tragen Sie beim Arbeiten Schutzhandschuhe und eine Schutzbrille, um Verbrennungen zu vermeiden.

• Richten Sie den heißen Luftstrom nicht auf Menschen oder Tiere.

• Verwenden Sie die Heißluftpistole nicht als Haartrockner.FURNO 300

ACHTUNG! Beim Erhitzen von Farbe können gesundheitsschädliche Gase und Dämpfe entstehen. Tragen Sie immer einen geeigneten Atemschutz und sorgen Sie für eine gute Belüftung des Arbeitsplatzes.

• Alte Farbanstriche können Blei enthalten. Bleihaltige Farbe darf nicht mit einer Heißluftpistole entfernt werden. Lassen Sie die Farbe im Zweifelsfall von einem Experten überprü- fen.

• Überprüfen Sie vor jeder Benutzung Elektrowerkzeug, Kabel und Stecker. Benutzen Sie das Elektrowerkzeug nicht, sofern Sie Schäden feststellen. Önen Sie das Elektrowerkzeug nicht selbst und lassen Sie es nur von qualiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.

• Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

• Halten Sie das Elektrowerkzeug von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

• Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

• Verwenden Sie nur geeignete Verlängerungskabel, die sich in einwandfreiem Zustand benden. Ein abgestimmtes H05RR-F 3 x 1,0 mm² Gummikabel ist als Mindesterfordernis zum allgemeinen Gebrauch notwendig.

• Trennen Sie die Heißluftpistole bei Nichtverwendung immer vom Stromnetz.

• Lagern Sie die Heißluftpistole an einem trockenen Ort außerhalb der Reichweite von Kinder.

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet.

• Übernehmen Sie sich nicht, insbesondere bei der Arbeit auf Leitern.

• Verwenden Sie das Gerät nie zum Auftauen eingefrorener Rohre, die sich innerhalb von Wänden oder in der Nähe von Brennstoen benden. STROMANSCHLUSS Diese Heißluftpistole ist mit einem Kabelsatz ausgeliefert worden. Sollte der Kabelsatz beschädigt sein, ersetzen sie ihn durch einen neuen Kabelsatz, um Gefahren zu vermeiden. Kontaktieren Sie bitte den Kundendienst von Wagner für einen Austausch- Kabelsatz. BESTEHEN ZWEIFEL JEDER ART, WENDEN SIE SICH AN EINEN FACHELEKTRIKER. WARNUNG - Verwenden Sie ein Verlängerungskabel, das den Stecker an dem Produkt aufnimmt. Vergewissern Sie sich, dass Ihr Verlängerungskabel in gutem Zustand ist. Bei Verwendung eines Verlängerungskabels stellen Sie sicher, dass es stark genug ausfällt, um den Strom zu leiten, den Ihr Produkt aufnimmt.FURNO 300

Ein unterdimensioniertes Kabel verursacht einen Abfall der Netzspannung, was zu Leistungsverlust und Überhitzung führt. Ein abgestimmtes H05RR-F 3 x 1,0 mm

Gummikabel ist als Mindesterfordernis zum allgemeinen Gebrauch notwendig. Verwendung der Heißluftpistole Allgemeine Beschreibung Diese Heißluftpistole ist ein Qualitäts-Elektrowerkzeug. Wie jedes Elektrogerät kann es sich bei missbräulicher Verwendung als gefährlich erweisen. Lesen Sie die folgenden Anweisungen aufmerksam und befolgen Sie alle Sicherheitsmaßnahmen. Der Anwender ist für den ordnungsgemäßen Gebrauch der Heißluftpistole verantwortlich. Spezikationen Gehäuse Korrosions- und hitzebeständige Polymere mit hoher Schlagfestigkeit Elektrische Leistung 1600 Watt bei HOCH, 800 Watt bei NIEDRIG Spannung 220 - 240 V Wechselstrom Frequenz 50 - 60 Hz Wärmeleistung Etwa 575°C bei HOCH, etwa 400°C bei NIEDRIG Gewicht 0,72 kg Beschreibung der Komponenten Merkmale Abb. 1

1) Moduswählschalter

3) Gristabilisatoren & Kabelsatz (per Werkzeug entfernbar)

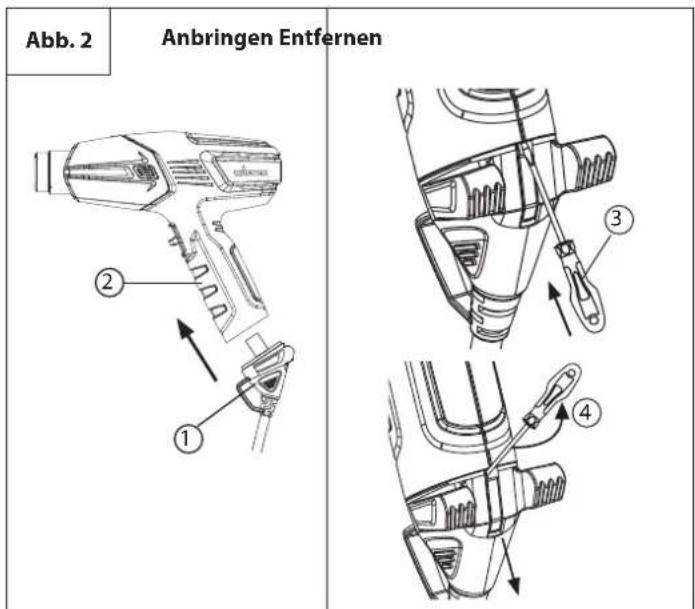

Anbringen und Entfernen des Kabelsatzes Der Kabelsatz (Abb. 2, 1) für die Heißluftpistole wird als nicht an der Pistole angebracht geliefert(Abb. 2, 2). Um ihn anzubringen, richten Sie den Satz an dem Sockel des Pistolengris aus und drücken Sie ihn solange fest hinein, bis Sie einen Klick vernehmen. Der Kabelsatz muss nicht mehr entfernt werden. Falls er abgenommen werden muss, führen Sie einen kleinen Schlitzschraubendreher (Abb. 2, 3) oder ein ähnliches Werkzeug wie in der Abbildung gezeigt in das Loch ein. Nutzen Sie den Schraubendreher als Hebel und drücken Sie ihn nach oben (4) in Richtung des Handgries, um den Kabelsatz zu lösen. Ziehen Sie den Kabelsatz fest von der Pistole ab. Abb. 2 Anbringen Entfernen

Die F300-Heißluftpistole ist eines der vielseitigsten Werkzeuge, in dessen Besitz Sie sein können. Sie kann für eine große Vielzahl von Projekten eingesetzt werden, die von großen Heimwerkeraufgaben bis zu kleinen Kunst- und Handwerksarbeiten reichen. Für weitere Einzelheiten zu verschiedenen Projekten und Anleitungsvideos besuchen Sie unsere Webseite www.wagner-group.com. Verwendung Hitze Düsenaufsatz Heim- werken Farbe ablösen HOCH Konzentrator oder Breitstrahldüse Wandreparaturen NIEDRIG Ohne Farbe trocknen NIEDRIG Ohne Weicht Klebstoe zur Entfernung von Boden- iesen auf NIEDRIG Breitstrahldüse Kunststo, Plexiglas, Resopal biegen NIEDRIG/ HOCH Reektordüse Resopal und Linoleum entfernen NIEDRIG Breitstrahldüse Weicht Farbe, Dich- tungsmasse und Fen- sterkitt zur einfacheren Entfernung an (Wärme- abweiser verwenden) HOCH Zentrierdüse oder Breitstrahldüse Plastikfolien zum Ver- packen oder wetterfest Machen schrumpfen NIEDRIG BreitstrahldüseFURNO 300

Verwendung Hitze Düsenaufsatz Kleinar- beiten (ein- schließlich Reparatur) Verrostete Muttern, Schrauben und An- schlussstücke lösen HOCH Ohne / Zentrierdüse Jeans reparieren NIEDRIG Breitstrahldüse Unkraut verbrennen HOCH Zentrierdüse Klebstoe entfernen NIEDRIG Oen (keine Spitze) Skier/Snowboard wachsen NIEDRIG Breitstrahldüse Glasfaserarbeiten HOCH Zentrierdüse oder Breitstrahldüse Rohre und Schlösser auftauen NIEDRIG Reektordüse / Ohne BBQ-Grill anzünden HOCH Zentrierdüse / BBQ-Düse Wärmebehandelter Beton vor der Reparatur NIEDRIG/ HOCH Zentrierdüse Kühlschrank / Tiefkühler auftauen NIEDRIG Ohne Kunsthand- werk Kerzen herstellen NIEDRIG Ohne Seife herstellen NIEDRIG Ohne Geschenke in Schrumpolie NIEDRIG Ohne Schaum bilden NIEDRIG Ohne Dekoration von Cookies NIEDRIG/ HOCH Ohne KFZ-An- wendun- gen Etiketten, Logos und Aufkleber entfernen NIEDRIG Ohne Beulen entfernen HOCH Ohne Farbe und Lacke ent- fernen HOCH Zentrierdüse oder Breitstrahldüse Verwendung Hitze Düsenaufsatz Fenstertönung auftra- gen und entfernen NIEDRIG Ohne Stoßfänger wiederher- stellen HOCH Ohne Elektronik Smartphone- & Tablet- Reparatur NIEDRIG Zentrierdüse PlayStation- und Xbox- Reparatur NIEDRIG Zentrierdüse Lesen Sie stets die in dieser Betriebsanleitung angeführten Sicherheitsinformationen, bevor Sie die Heißluftpistole verwenden.

1. Stecken Sie die Heißluftpistole in eine Standardsteckdose.

2. Schalten Sie die Heißluftpistole ein, indem Sie den Schalter

in die gewünschte Stellung bewegen. Das Geräusch des motorbetriebenen Gebläses zeigt an, dass die Heißluftpistole arbeitet.

3. Trennen Sie die Heißluftpistole nach Fertigstellung einer Aufgabe

immer vom Stromnetz. Freihandbedienung Die Heißluftpistole hat einen integrierten Ständer ( Abb . 3) für Werkbankanwendungen sowie für die Abkühlung. Abb. 3FURNO 300

Hinweis: Beim ersten Einschalten kann sich wegen der Verbrennung von Fertigungsölen Rauch entwickeln. Der Rauch sollte sich kurz nach dem ersten Einschalten auösen. WICHTIG: Wenn sich der motorbetriebene Lüfter in der Heißluftpistole nicht einschaltet, falls der Schalter entweder auf NIEDRIG oder auf HOCH gestellt wird, ist der Schalter sofort auf AUS zu stellen. Das Heizelement brennt durch, wenn es nicht von dem motorbetriebenen Lüfter gekühlt wird. Hinweis: Stellen Sie die Heißluftpistole nach dem Ausschalten immer aufrecht ab, entweder bei einer kurzen Unterbrechung oder zur Lagerung. Vermeiden Sie, das Gerät nach dem Abschalten auf die Seite zu legen. Die Hitze verbleibt so länger im Gerät und die Abkühlung verlängert sich. Lagern Sie das Gerät erst ein, wenn die Düse kalt ist. Trennen Sie das Gerät vor der Einlagerung vom Netz, um eine unbeabsichtigte Inbetriebnahme zu verhindern. WICHTIG: Schützen Sie bei der Arbeit in der Nähe von Fenstern immer das Glas. Berühren Sie nicht die Düse oder andere bei der Arbeit verwendete Bauteile. Diese werden sehr heiß und führen zu ernsten Verbrennungen. Tragen Sie für den Schutz der Hände vor heißen Abtragungen Handschuhe. Farbe ablösen Die Heißluftpistole erhitzt die Oberäche und bewirkt ein Aufweichen der Farbe, die dann einfach und ohne die Oberäche zu beschädigen abgetragen werden kann. Einige Farben können aufgeweicht sein, obwohl sie keine Blasen werfen; einige Farben können gummiartig werden und andere können mehr Hitze erfordern. Bei der Arbeit an mehreren Farbschichten wird der Abtragungsprozess dadurch beschleunigt, dass die Oberäche gründlich bis hinunter zum Holz erwärmt wird. Dann können alle Schichten gleichzeitig abgetragen werden. Eine weiche Drahtbürste kann für die Verwendung bei äußerst schwierigen Oberächen das beste Werkzeug sein. Mineralische Farben und Beschichtungen wie z.B. Zementfarbe und Porzellan erweichen nicht durch Wärme, weshalb hier ein Heißluftgerät zur Farbentfernung nicht funktioniert. Die beste Methode um Farbe zu entfernen Bewegen Sie die Heißluftpistole langsam und stetig unter einem Winkel zu der Oberäche, bei dem die Düse zur Bewegungsrichtung hin weist, nach vorne. Dadurch können Sie sicher außerhalb des heißen Luftdurchsatzes abtragen und sowohl den Schaber wie die abgetragene Oberäche kühler halten. A. Warme Luft heizt die Oberäche vor. B. Farbe wird durch die heiße Luft aufgeweicht. A + B. Tiefe Wärmeeindringung über die gesamte Fläche. C. Die Farbe kann einfach abgetragen werden, sobald sie aufgeweicht ist und die Pistole nach vorne bewegt wird. D. Die nackte Oberäche kann abkühlen.

Hinweis: Verwenden Sie die Heißluftpistole nicht auf Oberächen, die durch Hitze beschädigt werden können, wie z.B. vinylbeschichtete Paneele, vinylbeschichtete Verkleidungen oder vinylbeschichtete Fensterrahmen. Bei der Farbabtragung von Fensterrahmen weicht die Heißluftpistole den Fensterkitt auf. Achten Sie darauf, mit dem Schaber nicht den Fensterkitt herauszuholen. Der Fensterkitt wird wieder fest, nachdem er abgekühlt ist. Benutzen Sie die Heißluftpistole nicht an Isolier- Verbundglasfenstern wie z.B. Thermopane. Die Ausdehnung der Glaskante kann die Randabdichtung aufbrechen. Beim Abtragen von Frontplatten überhitzen Sie die Kanten der Asphaltschindeln nicht, die über den Rand der Verkleidung vorstehen. Zu viel Hitze schmilzt den Asphalt. WICHTIG: Die Farbentfernung mittels einer Heißluftpistole ist sicher, sofern die obigen Richtlinien beachtet werden. Halten Sie jedoch immer einen Behälter mit Wasser oder einen ABC- Feuerlöscher (der sich für Brände der Brandklasse A, B und C eignet) in Reichweite. Reinigung und Wartung Halten Sie die Eintrittsönungen am Gehäuse sauber und frei von Verstopfungen. Verwenden Sie eine weiche trockene Bürste, um die Önungen regelmäßig zu reinigen. Benutzen Sie für die Reinigung der Heißluftpistole nur milde Seife und ein feuchtes Tuch. Viele Haushaltsreinigungsmittel enthalten Chemikalien, die das Gehäuse beschädigen könnten. Verwenden Sie kein Petroleum, Terpentin, Lack, Farbverdünner und keine Trockenreinigungsüssigkeiten oder ähnliche Produkte für die Reinigung der Heißluftpistole. Lassen Sie NIEMALS zu, dass Flüssigkeiten in das Gerät eindringen oder dass Geräteteile in Flüssigkeit eingetaucht werden. Reinigungs- und Wartungsaufgaben dürfen nicht durch Kinder erfolgen. Aufbewahrung Bevor Sie die Heißluftpistole einlagern, ermöglichen Sie, dass die Düse auf Raumtemperatur abkühlen kann. Über die Zeit hinweg wird die Düse aufgrund der großen Hitze dunkler werden. Das ist normal und beeinträchtigt nicht die Leistungsfähigkeit oder die Lebensdauer des Geräts.FURNO 300

Zubehör Das folgende Zubehör kann mit der Heißluftpistole ausgeliefert oder getrennt davon unter www.wagner-group.com/service erworben werden. Wahlweise ndet sich auf der Rückseite der Betriebsanleitung Ihr nächstgelegenstes Service Center. Bezeichnung Beschreibung Bezeichnung Beschreibung Zentrierdüse P/N2366222 Richtet einen konzentrierten Strom der heißen Luft auf die Arbeitsäche. Ideal zum Entfernen von Farbe in unzugänglichen Geräten, Spalten, Zierleisten, Wulsten oder Unterbalken. Abstrahldüse P/N2366224 Lenkt die Hitze von dem Glas oder anderen empndlichen Bereichen ab. Ideal für Fensterbretter, Leisten, Rahmen und Sockelleisten. Breitstrahldüse P/N2366223 Richtet ein langes schmales Hitzemuster auf die Arbeitsäche. Ideal für das Entfernen von Farbe oder Lacken von großen, achen Oberächen, wie Sockelleisten, Türen, Treppen, usw. Diese Düse sollte gemeinsam mit einem achen Abschaber benutzt werden. Reektordüse P/N2366225 Verteilt den Strom der heißen Luft gleichmäßig auf der gesa- mten Arbeitsäche. Ideal zum Auftauen von eingefrorenen Rohren, zum Löten von Rohrlei- tungen, Biegen von Kunststoen oder zum Wärmeschrumpfen von elektrisch isolierenden Leitungen. Bezeichnung Beschreibung 1+2

5-in-1 Schaber- Werkzeug P/N2366227 Dieses Werkzeug verfügt über 5 Funktionen. Die Klinge wird zum (1) Abtragen von Farbe und (2) Ausbreiten von Zusammensetzungen verwendet. Die Ausstechspitze (3) wird zum Entfernen von Kitt/Fensterkitt aus oenen Sprüngen benutzt. Die gebogene Fläche (4) wird zum Reinigen der Rollenabdeckungen verwendet. Die ache Seite (5) kann zum Önen von Farbdosen benutzt werden. WICHTIG: Tragen Sie bei der Bedienung der Heißluftpistole immer Handschuhe. Um ein optionales Bauteil an der Heißluftpistole anzubringen:

1. Stellen Sie die Heißluftpistole aufrecht auf eine ebene Oberäche und

warten Sie ab, bis sich die Spitze abgekühlt hat.

2. Bringen Sie das Bauteil an der Spitze der Heißluftpistole an und

drücken Sie es per Hand fest. Um ein optionales Bauteil von der Heißluftpistole zu entfernen:

1. Stellen Sie die Heißluftpistole aufrecht auf eine ebene Oberäche und

warten Sie ab, bis sich die Spitze abgekühlt hat.

2. Ziehen Sie das Bauteil von der Spitze ab.FURNO 300

3+1 Jahre Garantie Die J. Wagner GmbH, mit Sitz in D-88677 Markdorf, räumt Ihnen neben der gesetzlichen Gewährleistung für dieses Produkt zusätzlich für den Zeitraum von 36 Monaten eine Garantie (Geräte-Garantie) ein. Der Garantiezeitraum verlängert sich um weitere 12 Monate, wenn das Produkt innerhalb von 28 Tagen nach dem Kauf im Internet unter https://go.wagner-group.com/3plus1 registriert wird. Die Garantie umfasst die kostenlose Behebung der Mängel, die nachweisbar auf die Verwendung von einem nicht einwandfreien Material bei der Herstellung des Produktes oder durch Montagefehler des Produktes zurückzuführen sind, sowie den kostenlosen Ersatz von defekten Teilen, sofern nicht ein Garantieausschluss vorliegt. Die gesetzlichen Sachmängelrechte, die Ihnen als Käufer für den vorgesehenen Zweck ab Übergabe der Kaufsache zustehen, werden durch die Garantie nicht eingeschränkt. Die Garantie sowie Ihr gesetzliches Mängelgewährleistungsrecht erlöschen, wenn das Gerät von anderen Personen als dem autorisierten WAGNER Service - Personal geönet wurde. Die detaillierten Garantiebestimmungen erhalten Sie auf Nachfrage bei unseren autorisierten WAGNER Partnern (siehe Webseite oder Betriebsanleitung) oder in Textform auf unserer Webseite: https://go.wagner-group.com/hf-warranty-conditions - Änderungen vorbehalten-

Das Gerät samt Zubehör und Verpackung sollte einer umweltgerechten Wiederverwertung zugeführt werden. Geben Sie das Gerät bei der Entsorgung nicht in den Hausmüll. Unterstützen Sie den Umweltschutz und bringen Sie deshalb Ihr Gerät zu einer örtlichen Entsorgungsstelle oder erkundigen Sie sich im Fachhandel. EU Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass dieses Produkt den folgenden einschlägigen Bestimmungen entspricht: 2014/35/EU, 2014/30/EU, 2011/65/EU, 2012/19/EU Angewandte harmonisierte Normen: EN 60335-1, EN 60335-2-45, EN 55014-1, EN 55014-2, EN IEC 61000-3-2, EN 61000-3-3, EN 62233 Die EU Konformitätserklärung liegt dem Produkt bei. Sie kann bei Bedarf mit der Bestellnummer 2384722 nachbestellt werden.FURNO 300
