BEDIENUNGSANLEITUNG WT 1012 Weller

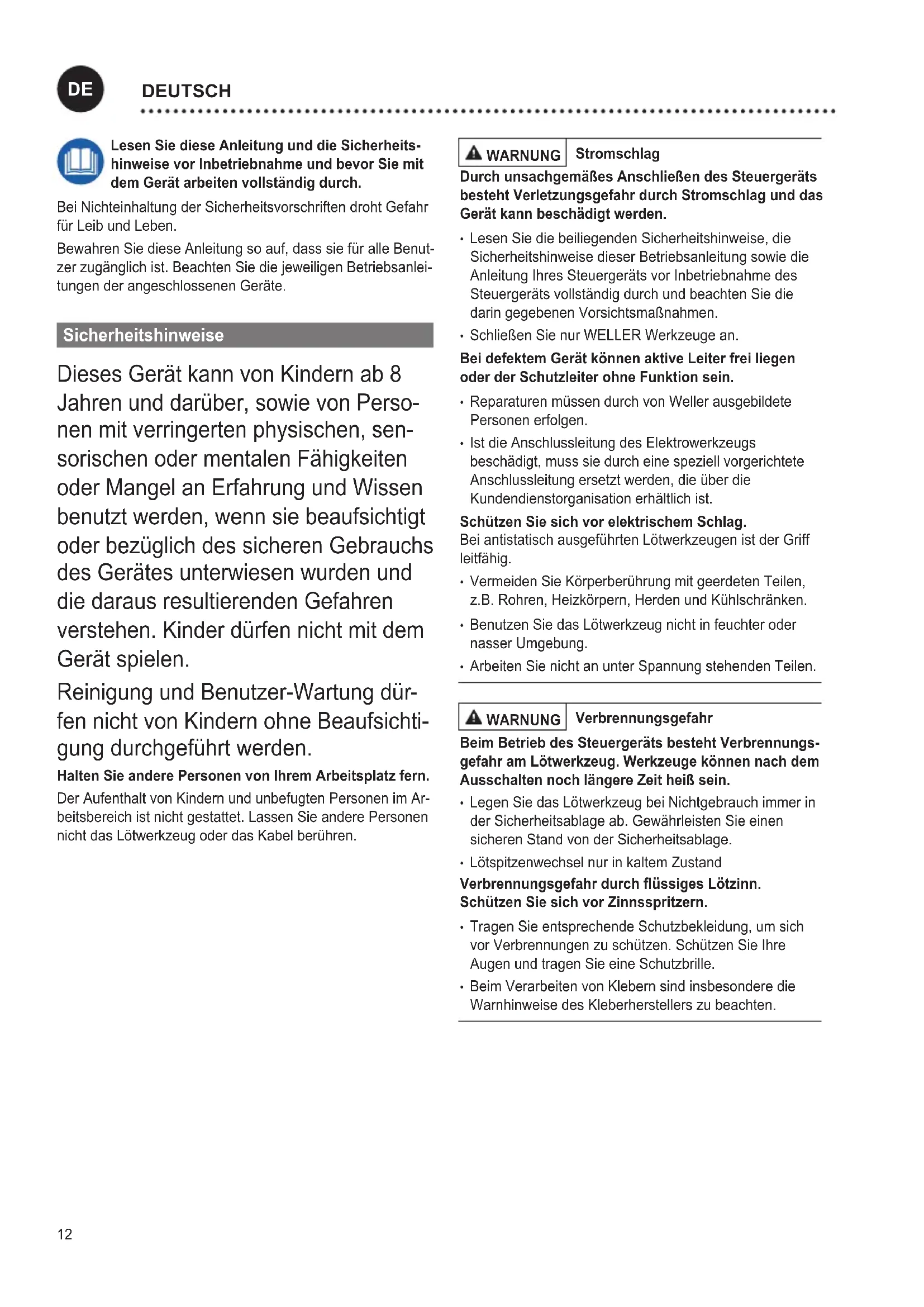

Lesen Sie diese Anleitung und die Sicherheits- hinweise vor Inbetriebnahme und bevor Sie mit dem Gerät arbeiten vollständig durch. Bei Nichteinhaltung der Sicherheitsvorschriften droht Gefahr für Leib und Leben. Bewahren Sie diese Anleitung so auf, dass sie für alle Benut- zer zugänglich ist. Beachten Sie die jeweiligen Betriebsanlei- tungen der angeschlossenen Geräte. Sicherheitshinweise Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von Perso- nenmitverringertenphysischen,sen- sorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dür

fen nicht von Kindern ohne Beaufsichti- gung durchgeführt werden. Halten Sie andere Personen von Ihrem Arbeitsplatz fern. Der Aufenthalt von Kindern und unbefugten Personen im Ar- beitsbereich ist nicht gestattet. Lassen Sie andere Personen nicht das Lötwerkzeug oder das Kabel berühren. WARNUNG Stromschlag Durch unsachgemäßes Anschließen des Steuergeräts besteht Verletzungsgefahr durch Stromschlag und das Gerät kann beschädigt werden.

• Lesen Sie die beiliegenden Sicherheitshinweise, die Sicherheitshinweise dieser Betriebsanleitung sowie die Anleitung Ihres Steuergeräts vor Inbetriebnahme des Steuergeräts vollständig durch und beachten Sie die darin gegebenen Vorsichtsmaßnahmen.

• Schließen Sie nur WELLER Werkzeuge an. Bei defektem Gerät können aktive Leiter frei liegen oder der Schutzleiter ohne Funktion sein.

• Reparaturen müssen durch von Weller ausgebildete Personen erfolgen.

• Ist die Anschlussleitung des Elektrowerkzeugs beschädigt, muss sie durch eine speziell vorgerichtete Anschlussleitung ersetzt werden, die über die Kundendienstorganisation erhältlich ist. Schützen Sie sich vor elektrischem Schlag. Bei antistatisch ausgeführten Lötwerkzeugen ist der Griff leitfähig.

• Vermeiden Sie Körperberührung mit geerdeten Teilen, z.B. Rohren, Heizkörpern, Herden und Kühlschränken.

• Benutzen Sie das Lötwerkzeug nicht in feuchter oder nasser Umgebung.

• Arbeiten Sie nicht an unter Spannung stehenden Teilen. WARNUNG Verbrennungsgefahr Beim Betrieb des Steuergeräts besteht Verbrennungs- gefahr am Lötwerkzeug. Werkzeuge können nach dem Ausschalten noch längere Zeit heiß sein.

• Legen Sie das Lötwerkzeug bei Nichtgebrauch immer in der Sicherheitsablage ab. Gewährleisten Sie einen sicheren Stand von der Sicherheitsablage.

• LötspitzenwechselnurinkaltemZustand Verbrennungsgefahr durch üssiges Lötzinn. Schützen Sie sich vor Zinnsspritzern.

• Tragen Sie entsprechende Schutzbekleidung, um sich vor Verbrennungen zu schützen. Schützen Sie Ihre Augen und tragen Sie eine Schutzbrille.

• Beim Verarbeiten von Klebern sind insbesondere die Warnhinweise des Kleberherstellers zu beachten.

DEUTSCH13 WARNUNG Brandgefahr Bedecken des Lötgerätes oder der Sicherheitsablage stellt eine Brandgefahr dar.

• Lötgerät und Sicherheitsablage immer freihalten.

• Bringen Sie keine brennbaren Gegenstände, Flüssigkei- ten oder Gasen in die Nähe des heißen Lötwerkzeugs. Bewahren Sie Ihr Lötwerkzeug sicher auf. Unbenutzte Geräte und Werkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden. Schalten Sie unbenutzte Lötwerkzeuge spannungs- und druckfrei. Das Netzkabel darf nur in die dafür zugelassenen Netzsteckdosen oder Adapter eingesteckt werden. Überprüfen Sie, ob die Netzspannung mit der Angabe auf demTypenschildübereinstimmt.Gerätnurausgeschaltetan die Steckdose anschließen. Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist.Tragen Sie das Gerät niemals am Kabel. Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Lötwerkzeug nicht wenn Sie unkonzentriert sind. Vermeiden Sie abnormale Körperhaltung. Gestalten Sie Ihren Arbeitsplatz ergonomisch richtig. Vermeiden Sie Haltungsfehler beim Arbeiten, Haltungsfehler verursachen Haltungsschäden. Das Lötwerkzeug darf nur in technisch einwandfreien Zustand in Betrieb genommen werden. Schutzvorrichtun- gen dürfen nicht außer Betrieb gesetzt werden. Störungen und Defekte müssen umgehend beseitigt werden. VorjedemGebrauchdesGeräts/Werkzeugs müssen Schutzvorrichtungen sorgfältig auf Ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Geräts zu gewährleisten. Benutzen Sie das richtige Werkzeug. Benutzen Sie nur ZubehöroderZusatzgeräte,dieinderZubehörlisteaufge- führt sind oder vom Hersteller freigegeben sind. Benutzen SieWELLERZubehöroderZusatzgerätenuranoriginal WELLER Geräten. Der Gebrauch anderer Werkzeuge und anderenZubehörskanneineVerletzungsgefahrfürSie bedeuten. Sichern Sie das Werkzeug. Benutzen Sie Spannvorrichtun- gen um das Werkstück festzuhalten. Verwenden Sie eine Lötrauchabsaugung. Wenn Vorrichtungen zum Anschluss von Lötrauchabsaugungen vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden. Bestimmungsgemäße Verwendung Versorgungseinheit für WELLER Lötwerkzeuge. Verwenden Sie die Lötstation ausschließlich gemäß dem in der BetriebsanleitungangegebenenZweckzumLötenunterden hier angegebenen Bedingungen. Dieses Gerät darf nur bei Raumtemperatur und in Innen- räumen verwendet werden. Vor Feuchtigkeit und direkter Sonneneinstrahlung schützen. Benutzergruppen Aufgrund unterschiedlich hoher Risiken und Gefahrenpo- tentiale dürfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden. Arbeitsschritt Benutzergruppen Vorgabe der Lötparameter Fachpersonal mit techni- scher Ausbildung Auswechseln von elektri- schen Ersatzteilen Elektrofachkraft Vorgabe von Wartungsin- tervallen Sicherheitsfachkraft Bedienen Laien Bedienen Auswechseln von elektri- schen Ersatzteilen Technische Auszubildende unter Anleitung und Auf- sicht einer ausgebildeten Fachkraft Pege und Wartung WARNUNG Vor allen Arbeiten am Gerät Stecker aus der Steckdose ziehen. Gerät abkühlen lassen. Kontrollieren Sie regelmäßig alle angeschlossenen Kabel und Schläuche. Schadhafte Elektrowerkzeuge sofort jeder weiteren Verwendung entziehen. Reparaturen müssen durch von Weller ausgebildete Personen erfolgen. Nur original WELLER-Ersatzteile verwenden. Garantie Die Mängelansprüche des Käufers verjähren in einem Jahr ab Ablieferung an ihn. Dies gilt nicht für Rückgriffsansprüche des Käufers nach §§ 478, 479 BGB. Aus einer von uns abgegebenen Garantie haften wir nur, wenn die Beschaffenheits- oder Haltbarkeitsgarantie von uns schriftlich und unter Verwendung des Begriffs „Garantie“ abgegeben worden ist. Die Garantie verfällt bei unsachgemäßem Gebrauch und wennvonunqualiziertenPersonenEingriffevorgenommen wurden.

DEUTSCH14 Entsorgung Werfen Sie Elektrowerkzeuge nicht in den Haus- müll!GemäßEuropäischerRichtlinie2012/19/ EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen ver- brauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Bitte informieren Sie sich unter www.weller-tools.com. Technische Daten Lötstationen WT 1 WT 1H Abmessungen L x B x H (mm) (Inch) 150 x 130 x 101

T800 T1,6 Gewicht (kg) 1,9 3,0 Spannung (V/Hz) 230/50 120/60 100/50/60 Leistung (W) 95 150 (200) Schutzklasse I, Gehäuse anti- statisch III, Lötwerkzeug Temperaturbereich Werkzeugabhängig (°C) (°F) 50-450/550 150-850/950 Temperaturgenauigkeit (°C/°F) ±9/±17 Temperaturstabilität (°C/°F) ±2/±4 Symbole Achtung! Warnung! Verbrennungsgefahr! Betriebsanleitung lesen! Vor Durchführung jeglicher Arbeiten am Gerät immer den Stecker aus der Steckdose ziehen. ESD gerechtes Design und ESD gerechter Arbeitsplatz Potentialausgleich CE-Konformitätszeichen Britisches Konformitätszeichen Sicherung Sicherheitstransformator
