MANUALE UTENTE WT 1012 Weller

IT Italiano Avvertenze per la sicurezza | Utilizzo Conforme | Gruppi utenti | Cura e manutenzione | Garanzia | Dati Tecnici | Simboli | Dichiarazione di Conformità originale

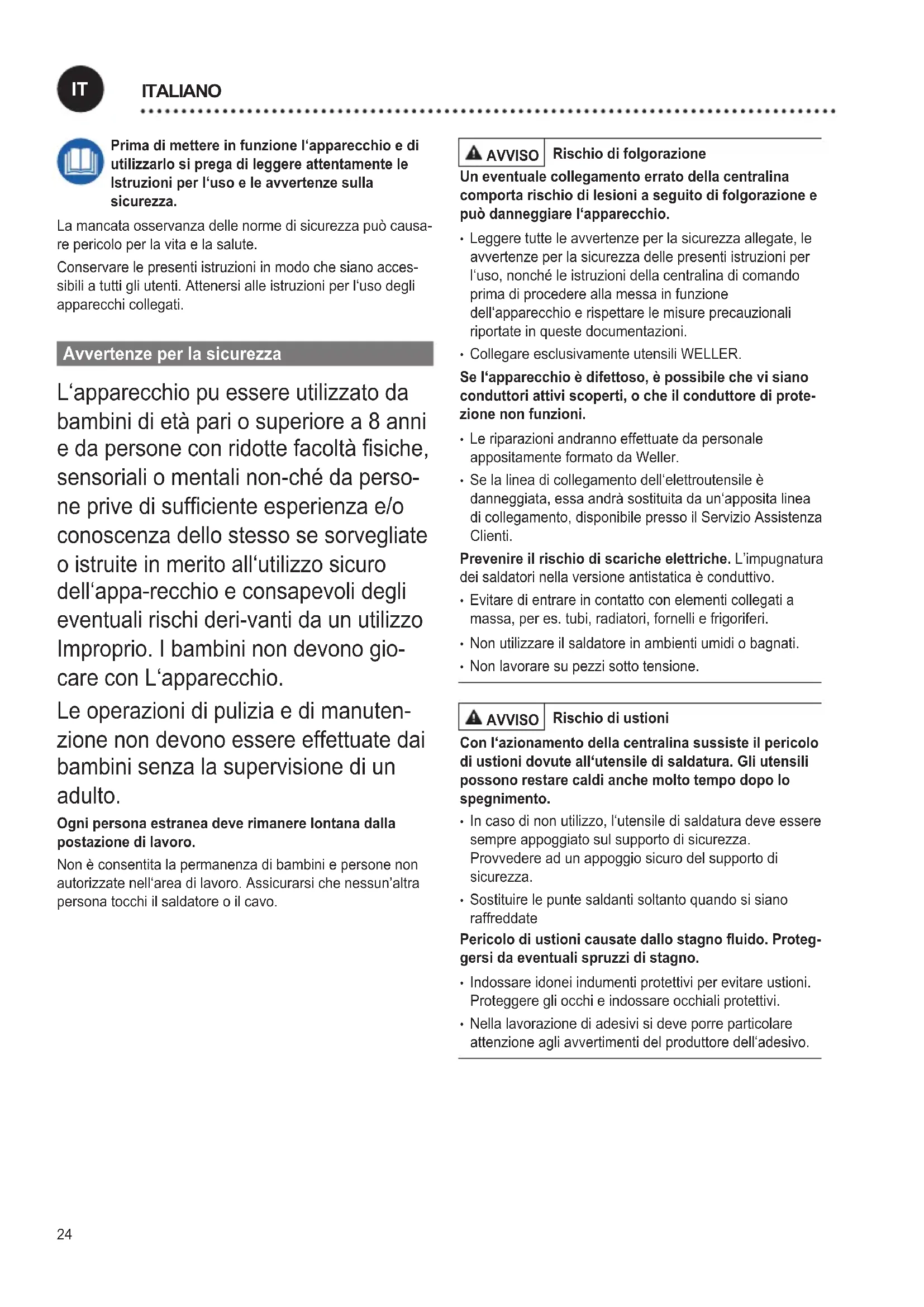

FRANÇAIS24 Prima di mettere in funzione l‘apparecchio e di utilizzarlo si prega di leggere attentamente le Istruzioni per l‘uso e le avvertenze sulla sicurezza. La mancata osservanza delle norme di sicurezza può causa- re pericolo per la vita e la salute. Conservare le presenti istruzioni in modo che siano acces- sibili a tutti gli utenti. Attenersi alle istruzioni per l‘uso degli apparecchi collegati. Avvertenze per la sicurezza L‘apparecchio pu essere utilizzato da bambini di età pari o superiore a 8 anni edapersoneconridottefacoltsiche, sensoriali o mentali non-ché da perso- neprivedisufcienteesperienzae/o conoscenza dello stesso se sorvegliate o istruite in merito all‘utilizzo sicuro dell‘appa-recchio e consapevoli degli eventuali rischi deri-vanti da un utilizzo Improprio. I bambini non devono gio- care con L‘apparecchio. Le operazioni di pulizia e di manuten

zione non devono essere effettuate dai bambini senza la supervisione di un adulto. Ogni persona estranea deve rimanere lontana dalla postazione di lavoro. Non è consentita la permanenza di bambini e persone non autorizzate nell‘area di lavoro. Assicurarsi che nessun’altra persona tocchi il saldatore o il cavo. AVVISO Rischio di folgorazione Un eventuale collegamento errato della centralina comporta rischio di lesioni a seguito di folgorazione e può danneggiare l‘apparecchio.

• Leggere tutte le avvertenze per la sicurezza allegate, le avvertenze per la sicurezza delle presenti istruzioni per l‘uso, nonché le istruzioni della centralina di comando prima di procedere alla messa in funzione dell‘apparecchio e rispettare le misure precauzionali riportate in queste documentazioni.

• Collegare esclusivamente utensili WELLER. Se l‘apparecchio è difettoso, è possibile che vi siano conduttori attivi scoperti, o che il conduttore di prote- zione non funzioni.

• Le riparazioni andranno effettuate da personale appositamente formato da Weller.

• Se la linea di collegamento dell‘elettroutensile è danneggiata, essa andrà sostituita da un‘apposita linea di collegamento, disponibile presso il Servizio Assistenza Clienti. Prevenire il rischio di scariche elettriche. L’impugnatura dei saldatori nella versione antistatica è conduttivo.

• Evitare di entrare in contatto con elementi collegati a massa, per es. tubi, radiatori, fornelli e frigoriferi.

• Non utilizzare il saldatore in ambienti umidi o bagnati.

• Non lavorare su pezzi sotto tensione. AVVISO Rischio di ustioni Con l‘azionamento della centralina sussiste il pericolo di ustioni dovute all‘utensile di saldatura. Gli utensili possono restare caldi anche molto tempo dopo lo spegnimento.

• In caso di non utilizzo, l‘utensile di saldatura deve essere sempre appoggiato sul supporto di sicurezza. Provvedere ad un appoggio sicuro del supporto di sicurezza.

• Sostituire le punte saldanti soltanto quando si siano raffreddate Pericolo di ustioni causate dallo stagno uido. Proteg- gersi da eventuali spruzzi di stagno.

• Indossare idonei indumenti protettivi per evitare ustioni. Proteggere gli occhi e indossare occhiali protettivi.

• Nella lavorazione di adesivi si deve porre particolare attenzione agli avvertimenti del produttore dell‘adesivo.

ITALIANO25 AVVISO Rischio di incendio Coprire il saldatore, o il supporto di sicurezza, com- porta rischio d‘incendio. Mantenere sempre liberi il saldatore ed il supporto di sicurezza.

• Mantenere sempre liberi il saldatore ed il supporto di sicurezza.

• Nonavvicinareoggetti,liquidiogasinammabilial saldatore caldo. Conservare il saldatore in un luogo sicuro. Apparecchi e utensili inutilizzati andranno conservati in un luogo asciutto, in alto o al chiuso, fuori dalla portata dei bambini. Togliere tensione e pressione agli utensili di saldatura inutilizzati. Il cavo di alimentazione deve essere inserito esclusiva- mente in prese elettriche o adattatori omologati. Vericarechelatensionedialimentazionecorrispondaalle indicazioni sulla targhetta. Inserire la spina nella presa di corrente solo ad apparecchio spento Non utilizzare il cavo per scopi diversi da quelli per cui è stato concepito.Non utilizzare in alcun caso il cavo per trasportare l‘apparecchio. Non utilizzare il cavo per estrarre la spina dalla presa. Proteggere il cavo da calore, olio e oggetti acuminati. Usare molta cautela. Prestare attenzione a ciò che si sta facendo. Lavorare con buonsenso. Non utilizzare il saldatore se non si e concentrati. Evitare una postura anomala. Allestire il posto di lavoro in modo corretto dal punto di vista ergonomico. Quando si lavora evitare le cattive posture che possono causare danni posturali. Il saldatore deve essere utilizzato solo in condizioni di funzionamento perfette. I dispositivi di protezione non devono essere disattivati. Eventuali guasti e difetti devono essere eliminati immediatamente. Primadiogniutilizzodell‘apparecchio/ utensileènecessariovericareilfunzionamentoineccepibile e conforme dei dispositivi di sicurezza. Controllare se le parti mobili funzionano correttamente e non si inceppano o se sono danneggiate. Tutte le parti dovranno essere montate correttamente e adempiere a tutte le condizioni necessarie per un funzionamento a regola d‘arte dell‘apparecchio. Utilizzare il tipo di utensile appropriato. Utilizzare solo accessori o apparecchi ausiliari riportati nell‘elenco accessori o approvati dal produttore. Utilizzare accessori o apparecchi ausiliari WELLER solo con apparecchi originali WELLER. L‘impiego di altri utensili o accessori può sottoporvi a un pericolo di lesioni. Mettere in sicurezza l‘utensile. Utilizzare dispositivi di ssaggiopertenerefermoilpezzoinlavorazione. Utilizzare un sistema di aspirazione dei fumi di saldatura. Qualora siano presenti dispositivi per il collegamento di sistemi di aspirazione dei fumi di saldatura, accertarsi che siano collegati e vengano impiegati correttamente. Utilizzo Conforme Unità di alimentazione per utensili di saldatura WELLER. Utilizzare la stazione di saldatura esclusivamente secondo lo scopoindicatosecondoleistruzioniperl‘uso,alnedi eseguire interventi di saldatura alle condizioni qui specicate. Il presente apparecchio andrà utilizzato esclusivamente a temperatura ambiente ed in ambienti interni. Proteggere dall‘umidità e dall‘irradiazione solare diretta. Gruppi utenti Dati i diversi livelli di rischi e potenziali pericoli, alcune fasi operative sono riservate a personale specializzato ed appo- sitamente istruito. Fase operativa Gruppi utenti Impostazione dei parametri di saldatura Personale specializzato in possesso di formazione tecnica Sostituzione di parti elettri- che di ricambio Elettricista Impostazione degli interval- li di manutenzione Addetto alla sicurezza Utilizzo Non occorre preparazione specica Utilizzo Sostituzione di parti elettri- che di ricambio Tecnici apprendisti, sotto la guida e la supervisione di un tecnico specializzato in possesso di preparazione specica Cura e manutenzione AVVISO Prima di effettuare qualsiasi lavoro sull‘apparecchio, estrarre la spina dalla presa di corrente Lasciar raff- reddare l‘apparecchio. Controllareaintervalliregolarituttiicavietubiessibili collegati. Rimuovere immediatamente gli elettroutensili difettosi da ogni ulteriore utilizzo. Le riparazioni andranno effettuate da personale appositamente formato da Weller. Utilizzare soltanto pezzi di ricambio originali.

ITALIANO26 Compensazione di potenziale Contrassegno CE Marchio di conformità britannico Protezione Trasformatore di sicurezza Smaltimento Non gettare le apparecchiature elettriche tra i riutidomestici.SecondolaDirettivaEuropea 2012/19/EUsuiriutidipparecchiatureelettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elett- riche esauste devono essere accolte separa- tamente,alnediesserereimpiegateinmodo eco-compatibile. Garanzia I diritti di reclamo dell‘acquirente per eventuali difetti deca- dono dopo un anno dalla consegna. Tale condizione non si applica ai diritti di recesso dell‘acquirente secondo §§ 478, 479 BGB. Il produttore risponde della garanzia fornita solo se la ga- ranzia di qualità e di durata è stata fornita dal produttore per iscritto e con l‘impiego del termine „Garanzia“. La garanzia decadrà in caso di utilizzo non conforme o qua- lorapersonenonqualicateabbianoeffettuatointerventi. Perulterioriinformazioni: www.weller-tools.com. Dati Tecnici Stazione di saldatura WT 1 WT 1H Dimensioni L x P x H (mm) (Inch) 150 x 130 x 101

Protezione 230 V (mA) 120 V (A) T500

T800 T1,6 Peso (kg) 1,9 3,0 Tensione di rete (V/Hz) 230/50 120/60 100/50/60 Potenza assorbita (W) 95 150 (200) Classe di protezione I, scatola antistatica III, Utensile di saldatura Range di temperatura In base all‘utensile (°C) (°F) 50-450/550 150-850/950 Precisione di tempe- ratura (°C/°F) ±9/±17 Stabilità della tempe- ratura (°C/°F) ±2/±4 Simboli Attenzione! Avviso! Rischio di ustioni! Leggere le Istruzioni d‘uso. Prima di effettuare qualsiasi intervento sull‘apparecchio, estrarre sempre il connettore dalla presa. Concezione e postazione di lavoro a norma ESD
