MANUALE UTENTE WP 120 Weller

IT Italiano Avvertenze per la sicurezza | Utilizzo Conforme | Istruzioni di lavoro |Comportamento temperatura | Compen

sazione di potenziale | Gruppi utenti | Cura e manutenzione | Garanzia | Dati Tecnici | Simboli

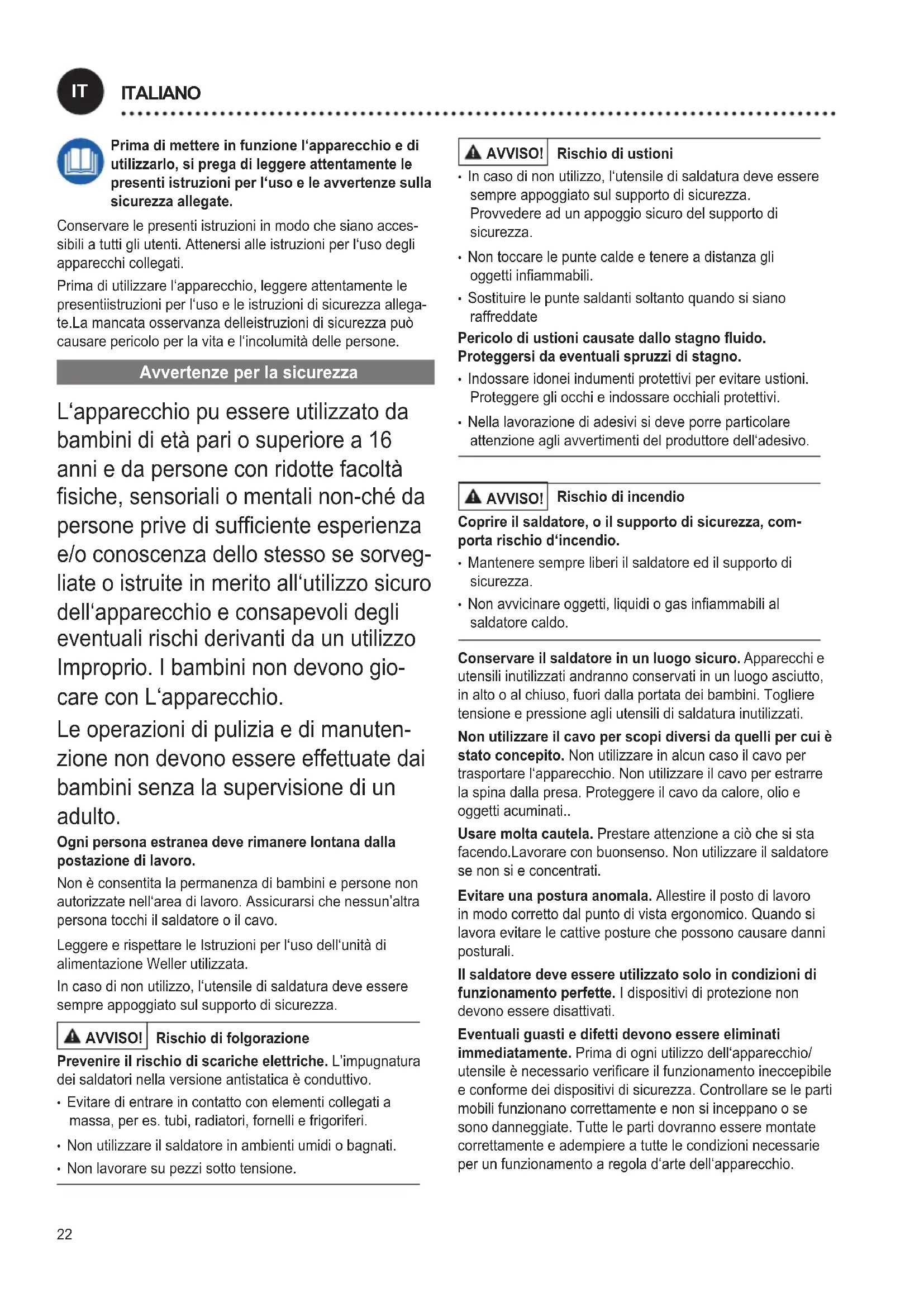

FRANÇAIS22 Prima di mettere in funzione l‘apparecchio e di utilizzarlo, si prega di leggere attentamente le presenti istruzioni per l‘uso e le avvertenze sulla sicurezza allegate. Conservare le presenti istruzioni in modo che siano acces- sibili a tutti gli utenti. Attenersi alle istruzioni per l‘uso degli apparecchi collegati. Prima di utilizzare l‘apparecchio, leggere attentamente le presentiistruzioni per l‘uso e le istruzioni di sicurezza allega- te.La mancata osservanza delleistruzioni di sicurezza può causare pericolo per la vita e l‘incolumit delle persone. Avvertenze per la sicurezza L‘apparecchio pu essere utilizzato da bambini di età pari o superiore a 16 anni e da persone con ridotte facoltà siche, sensoriali o mentali non-ché da persone prive di sufciente esperienza e/o conoscenza dello stesso se sorveg- liate o istruite in merito all‘utilizzo sicuro dell‘apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo Improprio. I bambini non devono gio- care con L‘apparecchio. Le operazioni di pulizia e di manuten

zione non devono essere effettuate dai bambini senza la supervisione di un adulto. Ogni persona estranea deve rimanere lontana dalla postazione di lavoro. Non è consentita la permanenza di bambini e persone non autorizzate nell‘area di lavoro. Assicurarsi che nessun’altra persona tocchi il saldatore o il cavo. Leggere e rispettare le Istruzioni per l‘uso dell‘unit di alimentazione Weller utilizzata. In caso di non utilizzo, l‘utensile di saldatura deve essere sempre appoggiato sul supporto di sicurezza. AVVISO! Rischio di folgorazione Prevenire il rischio di scariche elettriche. L’impugnatura dei saldatori nella versione antistatica è conduttivo.

• Evitare di entrare in contatto con elementi collegati a massa, per es. tubi, radiatori, fornelli e frigoriferi.

• Non utilizzare il saldatore in ambienti umidi o bagnati.

• Non lavorare su pezzi sotto tensione. AVVISO! Rischio di ustioni

• In caso di non utilizzo, l‘utensile di saldatura deve essere sempre appoggiato sul supporto di sicurezza. Provvedere ad un appoggio sicuro del supporto di sicurezza.

• Non toccare le punte calde e tenere a distanza gli oggetti infiammabili.

• Sostituire le punte saldanti soltanto quando si siano raffreddate Pericolo di ustioni causate dallo stagno uido. Proteggersi da eventuali spruzzi di stagno.

• Indossare idonei indumenti protettivi per evitare ustioni. Proteggere gli occhi e indossare occhiali protettivi.

• Nella lavorazione di adesivi si deve porre particolare attenzione agli avvertimenti del produttore dell‘adesivo. AVVISO! Rischio di incendio Coprire il saldatore, o il supporto di sicurezza, com- porta rischio d‘incendio.

• Mantenere sempre liberi il saldatore ed il supporto di sicurezza.

• Non avvicinare oggetti, liquidi o gas infiammabili al saldatore caldo. Conservare il saldatore in un luogo sicuro. Apparecchi e utensili inutilizzati andranno conservati in un luogo asciutto, in alto o al chiuso, fuori dalla portata dei bambini. Togliere tensione e pressione agli utensili di saldatura inutilizzati. Non utilizzare il cavo per scopi diversi da quelli per cui è stato concepito. Non utilizzare in alcun caso il cavo per trasportare l‘apparecchio. Non utilizzare il cavo per estrarre la spina dalla presa. Proteggere il cavo da calore, olio e oggetti acuminati.. Usare molta cautela. Prestare attenzione a ciò che si sta facendo.Lavorare con buonsenso. Non utilizzare il saldatore se non si e concentrati. Evitare una postura anomala. Allestire il posto di lavoro in modo corretto dal punto di vista ergonomico. Quando si lavora evitare le cattive posture che possono causare danni posturali. Il saldatore deve essere utilizzato solo in condizioni di funzionamento perfette. I dispositivi di protezione non devono essere disattivati. Eventuali guasti e difetti devono essere eliminati immediatamente. Prima di ogni utilizzo dell‘apparecchio/ utensile è necessario vericare il funzionamento ineccepibile e conforme dei dispositivi di sicurezza. Controllare se le parti mobili funzionano correttamente e non si inceppano o se sono danneggiate. Tutte le parti dovranno essere montate correttamente e adempiere a tutte le condizioni necessarie per un funzionamento a regola d‘arte dell‘apparecchio.

ITALIANO Utilizzare il tipo di utensile appropriato. Utilizzare solo accessori o apparecchi ausiliari riportati nell‘elenco accessori o approvati dal produttore. Utilizzare accessori o apparecchi ausiliari WELLER solo con apparecchi originali WELLER. L‘uso di altri strumenti e accessori può comportare un rischio di lesioni per voi. Mettere in sicurezza l‘utensile.Utilizzare dispositivi di fissaggio per tenere fermo il pezzo in lavorazione. Utilizzare un sistema di aspirazione dei fumi di saldatura. Qualora siano presenti dispositivi per il collegamento di sistemi di aspirazione dei fumi di saldatura, accertarsi che siano collegati e vengano impiegati correttamente. Utilizzo Conforme Utilizzare il saldatore esclusivamente secondo lo scopo indi- cato dalle istruzioni per l‘uso, per eseguire interventi di salda- tura e dissaldatura alle condizioni qui specicate.Il saldatore andrà utilizzato esclusivamente con le unità di alimentazione Weller . Il presente apparecchio andrà utilizzato esclusiva- mente a temperatura ambiente ed in ambienti interni. Proteg- gere dall‘umidit e dall‘irradiazione solare diretta. Il produttore non si assume alcuna responsabilità per un uso diverso da quello indicato nelle istruzioni per l‘uso o per eventuali modiche non autorizzate all‘apparecchio. Istruzioni di lavoro Sostituzione della punta

• Lasciar raffreddare il saldatore.

• Tenere il saldatore con la punta rivolta leggermente verso il basso.

• Tenere il saldatore saldamente per l‘impugnatura posteriore e svitare il portapunta ruotandolo in senso orario.

• Tirare il portapunta in avanti.

• La punta di saldatura è ora allentata nel portapunta. Non appoggiare la punta di saldatura / punta di misura sulla spugna di pulizia o sulle superci in plastica. Mantenere pulite le superci di trasferimento del calore del radiatore e e della punta di saldatura. I materiali plastici antistatici sono dotati di riempitivi conduttivi per prevenire le cariche statiche. Questo riduce anche le proprietà isolanti del materiale plasti- co. Oltre alle presenti istruzioni per l‘uso, valgono le istruzioni per l‘uso dell‘unit di alimentazione utilizzata. Utilizzate solo punte saldanti originali Weller! Compensazione di potenziale L‘equalizzazione del potenziale richiesta per la punta di saldatura può essere stabilita tramitel‘unit di alimentazione utilizzata. Leopzioni di collegamento per una linea di equaliz- zazione del potenzialesono descritte nelle istruzioni per l‘uso dell‘unit di alimentazione. Gruppi utenti Dati i diversi livelli di rischi e potenziali pericoli, alcune fasi operative sono riservate a personale specializzato ed appo- sitamente istruito. Fase operativa Gruppi utenti Impostazione dei parametri di saldatura Personale specializzato in possesso di formazione tecnica Sostituzione di parti elettri- che di ricambio Elettricista Impostazione degli interval- li di manutenzione Addetto alla sicurezza Utilizzo Sostituzione di parti elettri- che di ricambio Tecnici apprendisti, sotto la guida e la supervisione di un tecnico specializzato in possesso di preparazione specica Cura e manutenzione AVVISO! Prima di effettuare qualsiasi lavoro sull‘apparecchio, estrarre la spina dalla presa di corrente Lasciar raff- reddare l‘apparecchio. Controllare a intervalli regolari tutti i cavi e tubi flessibili collegati. Rimuovere immediatamente gli elettroutensili difettosi da ogni ulteriore utilizzo. Le punte saldanti possono essere sostituite soltanto quando siano fredde. Il saldatore dovrà restare spento per almeno 3 minuti nell’apposito supporto di sicurezza, no a quando la punta saldante si sarà raffreddata. Mantenere pulite le superci di trasmissione del calore della punta saldante e del corpo riscaldante. L‘elemento riscaldan- te non dovrà entrare in contatto con lo stagno per saldature. Le riparazioni andranno effettuate da personale appositamente formato da Weller. Si prega di rivolgersi al nostro Servizio AssistenzaClienti: technical-service@weller-tools.com Utilizzare soltanto pezzi di ricambio originali.24 Garanzia I diritti di reclamo dell‘acquirente per eventuali difetti deca- dono dopo un anno dalla consegna. Tale condizione non si applica ai diritti di recesso dell‘acquirente secondo §§ 478, 479 BGB. Il produttore risponde della garanzia fornita solo se la ga- ranzia di qualit e di durata è stata fornita dal produttore per iscritto e con l‘impiego del termine „Garanzia“. La garanzia decadrà in caso di utilizzo non conforme o qualora persone non qualicate abbiano effettuato interventi. Con riserva di modiche tecniche. Per ulteriori informazioni www.weller-tools.com. Dati Tecnici Saldatore WP 65 WP 80 WP 120 WP 200 Potenza di riscalda- mento 65 W 80 W 120 W 200 W Tensione di riscalda- mento

Tempo di riscaldamento (50°C auf 350°C) (120°F auf 660°F) ~ 7 s ~ 10 s ~ 14 s ~ 30 s Unit di alimentazione WT 1, WT 1H, WR 3M, PU 81, WR 2 WT 1, WT 1H, WR 2, WR 3M, PU 81 WT 1H, WR 3M, WR 2 WD 3M, WR 3M Tipo di punta Supporto di sicurezza XNT WSR 201

WSR 201 XHT WSR 202 Con riserva di modiche tecniche. Simboli Leggere le Istruzioni d‘uso. Avviso! Rischio di ustioni Attenzione! Concezione e postazione di lavoro a norma ESD Compensazione di potenziale Saldare Contrassegno CE Marchio di conformità britannico Smaltimento I riuti di apparecchiature elettriche ed elettroniche de

vono essere raccolti e smaltiti separatamente. Chiede- re alle autorità locali o al rivenditore specializzato dove si trovano i centri di riciclaggio e i punti di raccolta. A seconda dei regolamenti locali, i rivenditori al dettaglio possono essere obbligati a ritirare gratuitamente i riuti di apparecchiature elettriche ed elettroniche. Aiutate a ridurre il fabbisogno di materie prime riutilizzando e riciclando i propri riuti di apparecchiature elettriche ed elettroniche. I riuti di apparecchiature elettriche ed elettroniche contengono materiali preziosi e riciclabili che possono avere un impatto negativo sull‘ambiente e sulla vostra salute se non vengono smaltiti in modo ecologico. Provvedere allo smaltimento delle parti dell‘apparecchio sostituite o delle vecchie apparecchi

ature nel rispetto delle normative vigenti nel proprio Paese.
