INSTRUKCJA OBSŁUGI WP 120 Weller

PL Polski Bezpieczeństwo | Użytkowanie | Wskazówki robocze |Zachowanie się temperatury | Wyrównanie potencjału | Grupy użytkowników | Pielęgnacja i konserwacja urządzenia | Gwarancja | Dane Techniczne | Symbole

• Unikać styczności z uziemionymi przedmiotami, np. rurami, grzejnikami, piecami i lodówkami.

• Pokud pájedlo nepoužíváte, vždy jej odložte na bezpečnou odkládací plochu. Należy zapewnić prawidłowe ustawienie podstawki zabezpieczającej.

• Při práci s lepidly je třeba dodržovat zejména výstražné pokyny výrobce lepidla. VAROVÁNÍ! Nebezpečí požáru Zakrywanie urządzenia lutowniczego lub podstawki zabezpieczającej stwarza zagrożenie pożarowe.

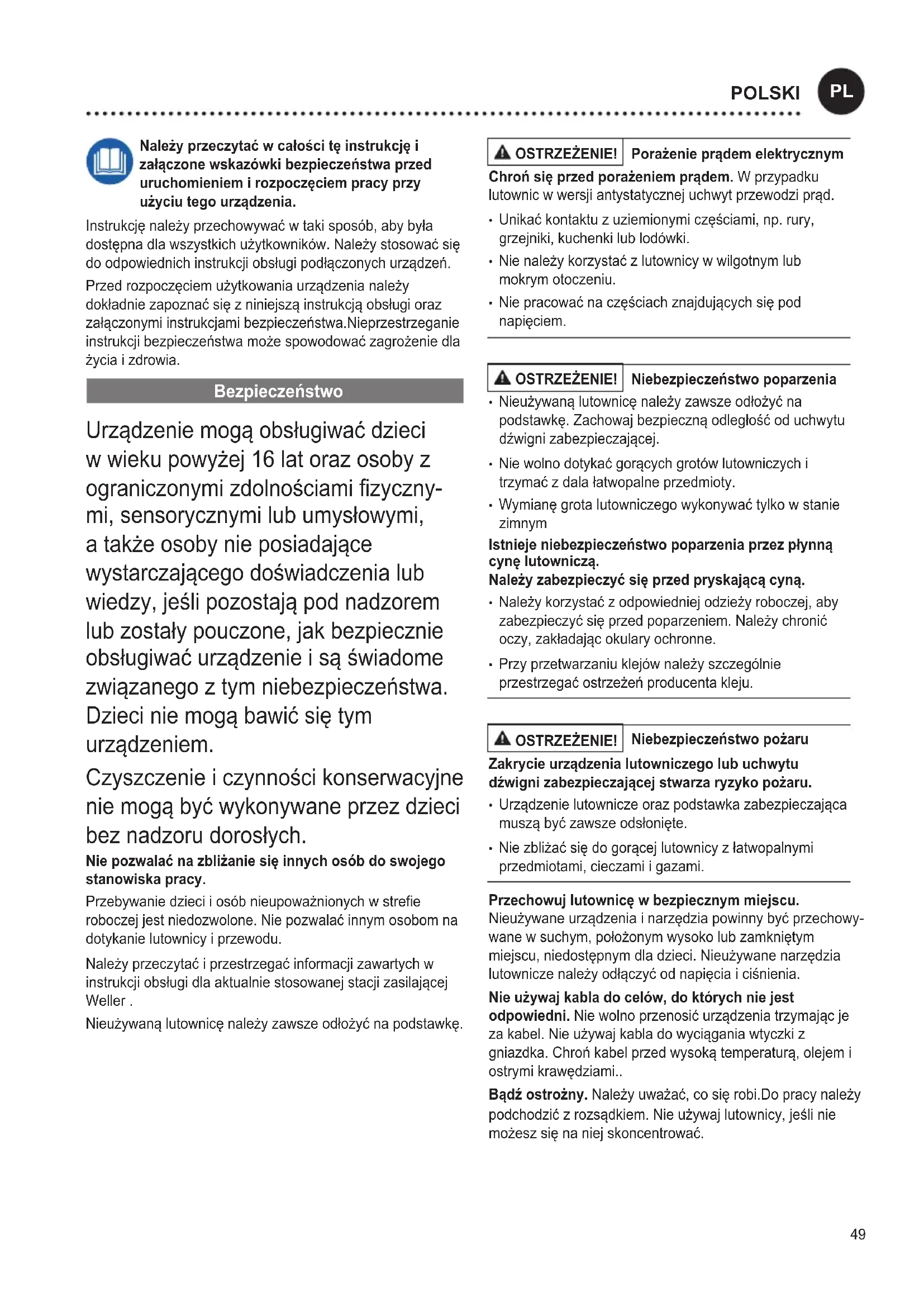

ČESKÝ49 Należy przeczytać w całości tę instrukcję i załączone wskazówki bezpieczeństwa przed uruchomieniem i rozpoczęciem pracy przy użyciu tego urządzenia. Instrukcję należy przechowywać w taki sposób, aby była dostępna dla wszystkich użytkowników. Należy stosować się do odpowiednich instrukcji obsługi podłączonych urządzeń. Przed rozpoczęciem użytkowania urządzenia należy dokładnie zapoznać się z niniejszą instrukcją obsługi oraz załączonymi instrukcjami bezpieczeństwa.Nieprzestrzeganie instrukcji bezpieczeństwa może spowodować zagrożenie dla życia i zdrowia. Bezpieczeństwo Urządzenie mogą obsługiwać dzieci w wieku powyżej 16 lat oraz osoby z ograniczonymi zdolnościami zyczny- mi, sensorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia lub wiedzy, jeśli pozostają pod nadzorem lub zostały pouczone, jak bezpiecznie obsługiwać urządzenie i są świadome związanego z tym niebezpieczeństwa. Dzieci nie mogą bawić się tym urządzeniem. Czyszczenie i czynności konserwacyjne nie mogą być wykonywane przez dzieci bez nadzoru dorosłych. Nie pozwalać na zbliżanie się innych osób do swojego stanowiska pracy. Przebywanie dzieci i osób nieupoważnionych w stree roboczej jest niedozwolone. Nie pozwalać innym osobom na dotykanie lutownicy i przewodu. Należy przeczytać i przestrzegać informacji zawartych w instrukcji obsługi dla aktualnie stosowanej stacji zasilającej Weller . Nieużywaną lutownicę należy zawsze odłożyć na podstawkę. OSTRZEENIE! Porażenie prądem elektrycznym Chroń się przed porażeniem prądem. W przypadku lutownic w wersji antystatycznej uchwyt przewodzi prąd.

• Unikać kontaktu z uziemionymi częściami, np. rury, grzejniki, kuchenki lub lodówki.

• Nie należy korzystać z lutownicy w wilgotnym lub mokrym otoczeniu.

• Nie pracować na częściach znajdujących się pod napięciem. OSTRZEENIE! Niebezpieczeństwo poparzenia

• Nieużywaną lutownicę należy zawsze odłożyć na podstawkę. Zachowaj bezpieczną odległość od uchwytu dźwigni zabezpieczającej.

• Nie wolno dotykać gorących grotów lutowniczych i trzymać z dala łatwopalne przedmioty.

• Wymianę grota lutowniczego wykonywać tylko w stanie zimnym Istnieje niebezpieczeństwo poparzenia przez płynną cynę lutowniczą. Należy zabezpieczyć się przed pryskającą cyną.

• Należy korzystać z odpowiedniej odzieży roboczej, aby zabezpieczyć się przed poparzeniem. Należy chronić oczy, zakładając okulary ochronne.

• Przy przetwarzaniu klejów należy szczególnie przestrzegać ostrzeżeń producenta kleju. OSTRZEENIE! Niebezpieczeństwo pożaru Zakrycie urządzenia lutowniczego lub uchwytu dźwigni zabezpieczającej stwarza ryzyko pożaru.

• Urządzenie lutownicze oraz podstawka zabezpieczająca muszą być zawsze odsłonięte.

• Nie zbliżać się do gorącej lutownicy z łatwopalnymi przedmiotami, cieczami i gazami. Przechowuj lutownicę w bezpiecznym miejscu. Nieużywane urządzenia i narzędzia powinny być przechowy- wane w suchym, położonym wysoko lub zamkniętym miejscu, niedostępnym dla dzieci. Nieużywane narzędzia lutownicze należy odłączyć od napięcia i ciśnienia. Nie używaj kabla do celów, do których nie jest odpowiedni. Nie wolno przenosić urządzenia trzymając je za kabel. Nie używaj kabla do wyciągania wtyczki z gniazdka. Chroń kabel przed wysoką temperaturą, olejem i ostrymi krawędziami.. Bądź ostrożny. Należy uważać, co się robi.Do pracy należy podchodzić z rozsądkiem. Nie używaj lutownicy, jeśli nie możesz się na niej skoncentrować.

POLSKI Unikaj nieprawidłowej postawy. Zaprojektuj swoje miejsce pracy w sposób ergonomiczny. Należy unikać nieprawidłowej postawy podczas pracy. Nieprawidłowa postawa powoduje wady postawy. Lutownica może być użytkowana wyłącznie gdy jej stan techniczny jest idealny. Nie wolno wyłączać urządzeń zabezpieczających. Usterki i uszkodzenia należy natychmiast usuwać. Przed każdym użyciem urządzenia / narzędzia należy starannie sprawdzić urządzenia zabezpieczające pod względem prawidłowego działania zgodnie z przeznaczeniem. Sprawdzić, czy ruchome elementy działają prawidłowo i nie zacinają się lub czy nie są uszkodzone. Wszystkie części muszą być właściwie zamontowane i spełniać wszystkie wy- magania, w celu zapewnienia prawidłowej pracy urządzenia. Stosować odpowiednie narzędzia. Stosować wyłącznie ak- cesoria lub urządzenia dodatkowe, które wymienione są na liście akcesoriów lub zostały dopuszczone przez producenta. Akcesoria lub urządzenia dodatkowe WELLER stosować wyłącznie z oryginalnymi urządzeniami WELLER. Używanie innych narzędzi i akcesoriów może stanowić ryzyko urazu dla ciebie. Należy zabezpieczyć narzędzie.Do przytrzymywania przedmiotu obrabianego należy stosować przyrządy mocujące. Stosować urządzenia wyciągowe do oparów lutowni- czych. Jeżeli są dostępne urządzenia wyciągowe do oparów lutowniczych, proszę sprawdzić, czy są one podłączone i stosowane zgodnie z przeznaczeniem. Użytkowanie Kolbę lutowniczą należy wykorzystywać wyłącznie do celów podanych w instrukcji obsługi, czyli do lutowania i rozlutowywania w określonych warunkach.Lutownicę wolno użytkować wyłącznie z zasilaczami Weller . Urządzenie może być użytkowane tylko w temperaturze pokojowej i w pomieszczeniach. Urządzenie chronić przed wilgocią i przed bezpośrednim działaniem promieniowania słonecznego. Producent nie ponosi odpowiedzialności za jakiekol- wiek inne użytkowanie niezgodne z instrukcją obsługi lub za nieautoryzowane modykacje urządzenia. Wskazówki robocze Zmiana końcówki

• Odczekać, aż lutownica ostygnie.

• Trzymać lutownicę z grotem skierowanym lekko w dół.

• Przytrzymać mocno lutownicę za tylny uchwyt i odkręcić uchwyt końcówki, obracając go w prawo.

• Pociągnąć uchwyt końcówki do przodu.

• Końcówka lutownicza jest teraz poluzowana w uchwycie. Nie odkładać końcówki lutowniczej / końcówki pomiarowej na gąbce czyszczącej lub plastikowych powierzchniach. Powierzchnie wymiany ciepła grzałki i końcówki lutowniczej należy utrzymywać w czystości. Antystatyczne tworzywa sztuczne są wyposażone w przewodzące wypełniacze, które zapobiegają gromadzeniu się ładunków elektrostatycznych. Zmniejsza to również właściwości izolacyjne tworzywa sztucznego. Oprócz niniejszej instrukcji obsługi obowiązuje również instrukcja obsługi używanego zasilacza. Stosować wyłącznie oryginalne groty lutownicze Weller! Wyrównanie potencjału Wymagane wyrównanie potencjałów do końcówki lutowniczejmożna ustalić za pomocą używanego zasilacza. Opcje podłączenia linii wyrównania potencjałów opisano w instrukcji obsługi urządzenia zasilającego. Grupy użytkowników Ze względu na różne poziomy ryzyka i potencjalne zagrożenia niektóre czynności mogą być wykonywane tylko przez przeszkolonych specjalistów. Czynność Grupy użytkowników Określanie parametrów lutowania Personel specjalistyczny dysponujący wykształceniem technicznym Wymiana elektrycznych części zamiennych Elektryk Określanie terminów konserwacji Specjalista ds. bhp Obsługa Wymiana elektrycznych części zamiennych Uczniowie zawodu pod kie- rownictwem i nadzorem wyk- walikowanego specjalisty Pielęgnacja i konserwacja urządzenia OSTRZEENIE! Przed rozpoczęciem jakichkolwiek pracy przy urządzeniu należy wyciągnąć wtyczkę z gniazdka. Poczekać do stygnięcia urządzenia. Należy regularnie kontrolować wszystkie podłączone przewody i węże. Uszkodzone narzędzia elektryczne należy natychmiast wyłączyć z jakiegokolwiek użytkowania. Groty lutownicze wolno wymieniać tylko wtedy, gdy są one dostatecznie zimne. Po wyłączeniu lutownicę należy pozostawić w bezpiecznym miejscu na co najmniej 3 minuty aż do ostygnięcia grotu lutowniczego. Utrzymywać w czystości powierzchnie przewodzące ciepło grotu lutowniczego oraz elementu grzewczego. Element grzewczy nie może mieć kontaktu z cyną lutowniczą.51 Naprawy muszą być wykonywane przez osoby przeszkolone przez firmę Weller. Prosimy o kontakt z naszym serwisem: technical-service@ weller-tools.com Stosować wyłącznie oryginalne części zamienne WELLER. Gwarancja Roszczenia nabywcy z tytułu wad produktu wygasają po roku od dostarczenia produktu. Nie dotyczy to roszczeń zwrotnych wg §§ 478 i 479 BGB (kodeksu cywilnego). Na podstawie wydanej przez nas gwarancji odpowiadamy tylko wówczas, jeśli wydana została przez nas pisemna gwa- rancja jakości lub trwałości z użyciem pojęcia „Gwarancja“. Gwarancja wygasa w przypadku użytkowania niezgodnego z przeznaczeniem i po dokonaniu jakichkolwiek modykacji przez osoby do tego nie powołane. Producent zastrzega prawo do wprowadzenia zmian technicznych! Więcej informacji uzyskają Państwo na stronie www.weller- tools.com. Dane Techniczne Lutownice WP 65 WP 80 WP 120 WP 200 Moc grzewcza 65 W 80 W 120 W 200 W Napięcie grzania 24 24 24 24 Zakres temperatur 100 °C - 450 °C 212 °F - 850 °F 50 °C - 350 °C 120 °F - 660 °F 50 °C - 350 °C 120 °F - 660 °F

Czas nagrzewania (50°C auf 350°C) (120°F auf 660°F) ~ 7 s ~ 10 s ~ 14 s ~ 30 s Stacja zasilająca WT 1, WT 1H, WR 3M, PU 81, WR 2 WT 1, WT 1H, WR 2, WR 3M, PU 81 WT 1H, WR 3M, WR 2 WD 3M, WR 3M Typ końcówki Uchwyt na lutownicę XNT WSR 201

WSR 201 XHT WSR 202 Producent zastrzega prawo do wprowadzenia zmian technicznych! Symbole Przeczytać instrukcję obsługi! Ostrzeżenie! Niebezpieczeństwo poparzenia Uwaga! Wzornictwo i miejsce pracy spełniające wymogi ESD Wyrównanie potencjału Lutowanie Znak CE Brytyjski Certykat Zgodności Utylizacja Zużyty sprzęt elektryczny i elektroniczny należy gromadzić i usuwać oddzielnie. Proszę zasięgnąć informacji o centrach recyklingowych i punktach zbiorczych u władz lokalnych lub u wyspecjalizowan

ego dostawcy. W zależności od lokalnych przepisów, sprzedawcy detaliczni mogą być zobowiązani do bezpłatnego odbioru zużytego sprzętu elektrycznego i elektronicznego. Poprzez ponowne wykorzystanie i recykling zużytego sprzętu elektrycznego i elektroni

cznego pomagamy zmniejszać zapotrzebowanie na surowce. Zużyty sprzęt elektryczny i elektroniczny zawiera cenne materiały nadające się do recyklingu, które mogą mieć negatywny wpływ na środowisko naturalne i zdrowie użytkownika, jeśli nie zostaną zutylizowane w sposób przyjazny dla środowiska. Wy

mienione elementy urządzenia lub zużyte urządzenia należy usuwać zgodnie z przepisami obowiązującymi w danym kraju.
