BEDIENUNGSANLEITUNG HIF1993DBT ROADSTAR

Aux-In: 3.5mm jack plug.

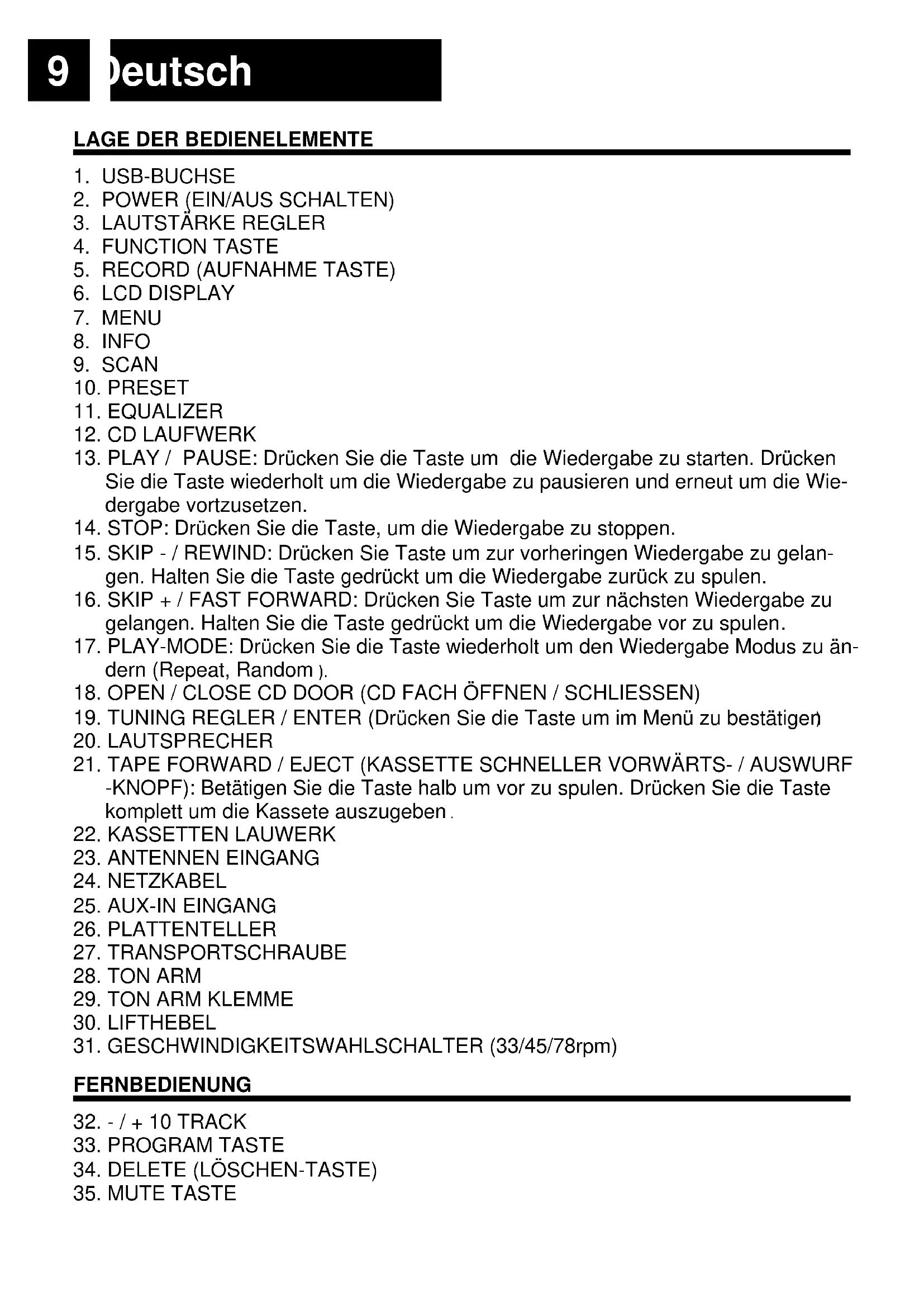

1. USB-BUCHSE
2. POWER (EIN/AUS SCHALTEN)
3. LAUTSTARKE REGLER
4. FUNCTION TASTE
5. RECORD (AUFNAHME TASTE)
6. LCD DISPLAY
7. MENU
8. INFO
9. SCAN
10. PRESET
11. EQUALIZER
12. CD LAUFWERK
13. PLAY / PAUSE: Drücken Sie die Taste um die Wiedergabe zu starten. Drücken Sie die Taste wiederholt um die Wiedergabe zu pausieren und erneut um die Wiedergabe vortzusetzen.
14. STOP: Drucken Sie die Taste, um die Wiedergabe zu stoppen.
15. SKIP - / REWIND: Drücken Sie Taste um zur vorherigen Wiedergabe zu gelangen. Halten Sie die Taste gedrückt um die Wiedergabe darüber zu spulen.
16. SKIP + / FAST FORWARD: Drücken Sie Taste um zur{nachsten Wiedergabe zu gelangen. Halten Sie die Taste gedrückt um die Wiedergabe vor zu spulen.
17. PLAY-MODE: Drücken Sie die Taste wiederholt um den Wiedergabe Modus zu ändern (Repeat, Random).
18. OPEN / CLOSE CD DOOR (CD FACH ÖFFNEN / SCHLIESSEN)
19. TUNING REGLER / ENTER (Drücken Sie die Taste um im Menu zu bestätiger)
20. LAUTSPRECHER
21. TAPE FORWARD / EJECT (KASSETTE SCHNELLER VORWÄRTS- / AUSWURF -KNOPF): Betätigen Sie die Taste halb um vor zu spulen. Drücken Sie die Taste komplett um die Kassete auszugeben.
22. KASSETTEN LAUWERK
23. ANTENNEN EINGANG
24. NETZKABEL
25. AUX-IN EINGANG
26. PLATTENTELLER
27. TRANSPORTSCHRAUBE
28. TON ARM
29. TON ARM KLEMME
30. LIFTHEBEL
31. GESCHWINDIGKEITSWAHLSCHALTER (33/45/78rpm)

FERNBEDIENUNG

1. • / + 10 TRACK
     33.PROGRAM TASTE
2. DELETE (LOschen-TASTE)
3. MUTE TASTE

SICHERHEITSHINWEISE

ANWEISUNGEN - Alle Sicherheits- und Betriebshinweise sollenn sorgfältig durchgeleen werden, bevor Sie das Radio in Betriebnehmen.
- WARNHINWEISE BEACHTEN - Alle Warnhinweise am Gerät und in den Betriebshinweisen sollen befolgt werden.
WASSER UND FEUCHTIGKEIT - Das Gerät sollte nicht in der Höhe von Flüssigkeiten oder in Räumen mit hoher Luftfeuchtigkeit benutzt werden.
BELUFTUNG - Das Gerät sollte so aufgestellt werden, dass die Luftzirkulation nicht beeinträchtigt wird.
Wärme - Das Gerätarf nicht in der Nähe von Wärmequellen, wie Heizkörpern, Öfen oder anderen Geräten platziert werden, die Wärme erzeugen.
- STROMQUELLE - Das Gerät solle nur an die Stromversorgung angeschlossen werden, die in der Bedienungsanleitung oder auf dem Gerät angegeben ist.
- NETZKABELSCHUTZ - Netzkabel sollenn so verlegt werden, dass man nicht auf sie tritt und so, dass sie nicht durch Gegenstände eingeklemmt werden.
EINTRITT VON FREMDKÖRPERN UND FLUSSIGKEIT - Es ist darauf zu achtenden, dass keine Objekte auf das Gerät fallen und dass keine Flüssigkeiten durch Öffnungen in das Gehäuse dringen.
BESCHÄDIGUGEN, BEI DENEN WARTUNG ERFORDERLICH IST

Das Gerät sollte von qualifiziertem Wartungspersonal gewartet werden, wenn:

• Das Netzkabel oder der Netzstecker beschädigt wurde;

• Gegenstände auf das Radio gefallen oder Flüssigkeiten eingedrungen sind;

• Das Gerät Regen ausgesetzt worden ist;

• Das Gerät heruntergefallen oder das Gehäuse beschädigt ist;

• Das Gerät scheinbar nicht normal Funktioniert.

WARTUNG - Der Benutzer sollte nicht versuchen, das Gerät anders, als in der Bedienungsanleitung beschrieben, zu benutzen. Alle Wartungsarbeiten müssen von qualifizierten Servicemitarbeitern durchgeführt werden

Hinweis: Wenn das Display fungkioniert nicht ordnungsgemäß oder reagiert nicht auf die Betätigung der Kontrolle, aufgrund einer elektrostatischen Entladung. Ziehen Sie das Netzkabel dann schlieben Sie die Stromversorgung eine Sekunden später wieder an.

STROMQUEllen

WECHSELSTROM: Sie können Ihr tragbares Stereosystem mit Strom versorgen, indem Sie das Netzkabel (24) an eine Steckdose anschliessen. Überprüfen Sie, ob die Nennspannung Ihres Geräts mit ihrer örtlichen Spannung übereinstimmt.

RADIO BENUTZUNG

1. Drücken Sie die Taste [POWER] (2) um das Gerät Ein zu schalten;
2. Wahlen Sie die gewünschte Audioquelle durch Drücken der Taste [FUNCTION] (4) aus;
3. (Detailierte Anweisungen für die verschiedene Quellen finden Sie in den folgenden Kapiteln);

11 Deutsch

1. Verändern Sie die Lautstärke mit dem [LAUTSTARKE REGLER] (3) um die Lautstarke an Ihr horempfinden an zu passen
2. Halten Sie die [POWER] Taste (2) gedrückt, um das Gerät aus zu schalten.

Hinweis: Wenn kein Ton ausgegeben wird, schaltet sich das Gerät nach 10 Minuten automatisch aus

MENU-NAVIGATION

Im FM / DAB-Modus gibt es ein OptionsmENU:

1. Drücken Sie die Taste [MENU] (7) um in die Optionen zu gelangen.
2. Drehen Sie die [TUNING REGLER] (19) um in den Optionen zu navigieren.
3. Drücken Sie die Taste [ENTER] (19), um die Optionen auszuwahlen.
4. Drücken Sie die Taste [MENU] (7), um das Menu zu verlassen.

SYSTEMEINSTELLUNGEN

Drücken Sie im FM / DAB-Modus [MENU] (7) und wahlen Sie mit [SKIP - / +] (15/16) oder [TUNING REGLER] (19) "SYSTEM" aus.

• Time (Uhrzeit): die gewündchten Zeit optionen einstellen.

• Set Time/Date (Zeit/Datum einstellen);

• Auto update (Automatische Einstellung);
• Set 12/24 Hours (12 / 24 Option einstellen);

• Set Date Format (Datumsformat einstellen).

• Language (Sprache): Wahlen Sie diese Option, um die Systemsprache zu ändern.

• Software Upgrade: Wahlen Sie diese Option, wenn eine neue Softwareversion verfügbar.
• SW version: Wahlen Sie diese Option, um die aktuelle Softwareversion anzuzeigen.

UHR- UND DATUMSEINSTELLUNG

DAB / FM-Modus:

1. Drucken Sie die Taste [MENU] (7);
2. Verwenden Sie die Taste [SKIP - / + ] (15/16) oder den [TUNING REGLER] (19), um "SYSTEM" ("HAUPTMENU") zu wahlen;
3. Bestätigen Sie mit der Taste [ENTER] (19);
4. Verwenden Sie die Taste [SKIP - / + ] (15/16) oder den [TUNING-REGLER] (19), um "TIME" ("UHRZEIT") auszuwahlen;
5. Bestätigen Sie mit der Taste [ENTER] (19);
6. Wahlen Sie mit der Taste [SKIP - / + ] (15/16) oder dem [TUNING-REGLER] (19) "SET TIME/DATE" ("ZEIT / DATUM EINSTELLLEN") aus;
7. Bestätigen Sie mit der Taste [ENTER] (19);
8. Die Stundenanzeige auf dem Display blinkt. Verwenden Sie die Taste [SKIP -/+] (15/16) oder den [TUNING-REGLER] (19), um die Stunden einzustellen;
9. Bestätigen Sie mit der Taste [ENTER] (19);
10. Die Minutenanzeige auf dem Display beginnnt zu blinken. Verwenden Sie die Taste [SKIP - / + ] (15/16) oder den [TUNING REGLER] (19), um die Minute einzustellen;

11. Bestätigen Sie mit der Taste [ENTER] (19);

12. Wiederholen Sie Schritt 10 und 11, um das Datum anzupassen.

DAB RADIOBETRIEB

1. Wahlen Sie den "DAB" -Modus durch wiederholtes Drucken der Taste [FUNCTION] (4) aus;
2. Um den gewünschten Radiosender auszuwahlen, drücken Sie wiederholt die Taste [SKIP -/+] (15/16).

DAB PRESET

Sie können maximal 20 Radiosender als Preset programmieren.

1. Wahlen Sie ihre Lieblings-Radiosender im manuellen oder automatischen Modus.
2. Drücken und Halten Sie die Taste [PRESET] (10) bis “Preset Store” auf dem Display erscheint.
3. Drücken Sie die Taste [SKIP -/+] (15/16), um die Speichernummer zu wahlen;
4. Bestätigen Sie mit der Taste [ENTER] (19).

Um einen voreingestellten Sender abzurufen, drücken Sie die Taste [PRESET] (10), dann drücken Sie wiederholt die Taste [SKIP -/+] (15/16), um die Speichernummer zu wahlen und Bestätigen Sie mit der Taste [ENTER] (19).

DAB MENU

Drücken Sie die Taste [MENU] (7) um auf die Optionen zuzugreifen.

• Full Scan: Wahlen Sie diese Option, um einen vollständigen Scan der verfügbaren DAB-Programme durchzuführen. Sie können die Suche auch mit der Taste [SCAN] (9) direkt auszuführen.
• Manual Tune: Wahlen Sie diese Option, um die DAB-Frequenz manuell auszuwahlen.
• DRC: Wahlen Sie diese Option, um zwischen DRC low, DRC high und DRC off zu wahlen.
• Prune: Wahlen Sie diese Option, um nicht aktive Sender zu entfernen.

DAB INFO

Drücken Sie wiederholt die Taste [INFO] (8), um folgende Informationen zu sehen: NAME / KBPS / DATUM / ZEIT.

FM RADIOBETRIEB

1. Wahlen Sie den "FM" -Modus durch wiederholtes Drücken der Taste [FUNCTION] (4) aus;
2. Drehen Sie den [TUNING REGLER] (19), um die Frequenz manuell auszuwahlen, oder drücken Sie die Taste [SCAN] (9), und den nachsten verfügbaren Sonder zuuchen.

FM PRESET

Siehe DAB PRESET Anweisungen.

FM MENU

Drücken Sie die Taste [MENU] (7), um auf die Optionen zuzugreifen.

• Scan Setting: Wahlen Sie diese Option, um zwischen dem Scannen aller Sender oder nur der starken Sender zu wahlen.

• Audio Setting: Wahlen Sie diese Option, um zwischen der Erzwingung von Mono -Audio oder Stereo-Sound zu wahren.

FM INFO

Drücken Sie wiederholt die Taste [INFO] (8), um die folgenden Informationen zu setzen: NAME / ART DES PROGRAMMS / FREQUENZ / AUDIO / DATUM / ZEIT.

SCHALLPLATTEN MODUS

Hinweis: Wenn Sie den Schallplatten Betrieb zum ersten Mal verwenden, schrauben Sie die [TRANSPORTSCHRAUBE] (27) an der oberen rechten Seite des Drehtellers im Uhrzeigersinn rein.

1. Wahlen Sie den "PHONO" Modus durch wiederholtes Drucken der Taste [FUNCTION] (4) aus;
2. Legen Sie eine Schallplatte auf den Plattenteller auf. Platzieren Sie den Adapter, wenn eine 45er Aufzeichnungen mit 45 U / Min wiedergegen werden soll;
3. Stellen Sie den [GESCHWINDIGKEITSWAHLSCHALTER] (31) entsprechend der Aufzeichnung auf 33, 45 oder 78U / min ;
4. Losen Sie die [TONARMKLEMME] (29) und entfern den Sie den Schutzkappe vom Tonnadelkopf;
5. Heben Sie den [TONARM] (28) mit dem [LIFTHEBEL] (30) an;
6. Bewege den [TONARM] (28) an den Anfang der Aufnahme;
7. Setzen Sie den [TONARM] (28) mit dem [LIFTHEBEL] (30) ab;

8. Wenn die Wiedergabe beendet ist, kehrt der [TONARM] (28) automatisch zur Tonarmablage darüber und die [PLATTENTELLER] (26) hört auf, sich zu drehen. Um die Wiedergabe manuell anzuhalten, haben Sie den [TONARM] (28) von der Schallplatte und legen ihn auf der Tonarmablage ab.
   Hinweis: Stopen oder drehen Sie den [PLATTENTELLER] (26) nicht manuell. Wenn das Gerät bewegt bzw. Transportiert wird :

9. Sichern Sie den [TONARM] (28) mit der [TONARMKLEMME] (29).

10. Setzen Sie die Schutzkappe auf den Tonnadelkopf (auch bei nichtbenuzung).
11. Schrauben Sie die [TRANSPORTSCHRAUBE] (27) gegen den Uhrzeigersinn Heraus bis ein Wiederstand zu spuren ist (nicht komplett Heraus schrauben).

CD-MP3 MODUS

1. Wahlen Sie den "CD" -Modus durch wiederholtes Drücken der Taste [FUNCTION] (4) aus;
2. Drücken Sie die Taste [OPEN/CLOSE] (18), um das [CD LAUFWERK] (12) zu öffnen. Legen Sie eine CD mit dem Etikett nach oben zeigend ein;
3. Schließen Sie das [CD LAUFWERK] (12). Die CD Wiedergabe startet automatisch mit dem ersten Titel.

PROGRAMMIERUNG

Bis zu 99 Titel bei MP3 Wiedergabe und 20 Titel bei herkommlichen Audio-CDs konnen programmiert und in beliebiger Reihenfolge abgespielt werden:

1. Drucken Sie die Taste [STOP] (14) um die Wiedergabe zu stoppen ;
2. Drücken Sie die Taste [PLAY MODE] (17). Das Display (6) zeigt „P01" und blinkt;

3. Drücken Sie die Taste [SKIP - / + ] (15/16) um den gewünschten Titel zu wahlen;

4. Drücken Sie erneut die Taste [PLAY MODE] (17), um den gewünschten Titel im Programmspeicher zu speichern;

5. Wiederholen Sie Schritte 3 und 4, um weitere Titel in den Programmspeicher einzugeben;
6. Wenn alle gewündten Titel programmiert wurden, drücken Sie die Taste [PLAY] (13), um die CD in der von Ihnen programmierten Reihenfolge abzuspielen.

Hinweis: Drücken Sie zweimal die Taste [STOP] (14), um die programmierte Wiedergabe zu beenden.

USB MODUS

1. Wahlen Sie den "USB" -Modus durch wiederholtes Drucken der Taste [FUNCTION] (4) aus;
2. Stecken Sie eine USB-Stick (max. 32GB) in die [USB BUCHSE] (1);
3. Die Wiedergabe beginnnt automatisch mit dem ersten Titel.

PROGRAMMIERUNG

Der PROGRAMMIER-Vorgang ist der gleiche wie der von CD-MP3.

Hinweis:

• Einige MP3-Player können möglicherweise nicht über den USB-Anschluss wiedergegeben werden.
  Um Schaden am USB-stick zu vermeiden, entfernen Sieihn nur, wenn das Radio ausgeschaltet ist.
  Die USB Buchse ist nicht zum laden von Smartphones oder anderen Geräten gedacht.

KASSETTEN MODUS

1. Wahlen Sie den "TAPE" -Modus durch wiederholtes Drucken der Taste [FUNCTION] (4) aus;

2. Stecken Sie eine Kassette in das [KASSETTEN LAUFWERK] (22); Hinweis : Die Kassette muss leicht nach oben angeschragt in das Laufwerk gesteckt werden;

3. Die Wiedergabe startet automatisch.

4. Drücken Sie während der Wiedergabe die Taste [TAPE FORWARD / EJECT] (21) halb, um das vorspulen zu starten.

5. Drücken Sie die Taste [TAPE FORWARD / EJECT] (21) erneut kurz, um die Wiedergabe fortzusetzen.
6. Drücken Sie die Taste [TAPE FORWARD / EJECT] (21) gaz und die Kassette wird ausgeworfen.

BLUETOOTH MODUS

1. Wahlen Sie den "BT" Modus durch wiederholtes Drücken der Taste [FUNCTION] (4) aus;

2. Verbinden Sie Ihr tragbares Bluetooth-Gerät mit der Bluetooth ID "HIF-1993D+BT";

3. Sie können die Musik jetzt auf den HIF-1993D+BT für die Wiedergabe übertragen. Hinweis: Die Musiksteuerung (Wiedergabe, Pause usw.) muss von ihrem externen Gerät aus erfolgen.

AUX-IN BETRIEB

1. Wahlen Sie den "PHONO" Modus durch wiederholtes Drucken der Taste [FUNCTION] (4) aus;
2. Verwenden Sie ein 3,5-mm-Klinkenkabel (nicht im Lieferumfang enthalten), um ein externes Audiogerät an die [AUX IN BUCHSE] (25) anzuschreiben;

Hinweis: Die Musikbedienung (Wiedergabe, Pause usw.) muss von ihrem externen Gerät aus erfolgen.

USB AUFNAHME

Anmerkung:

Aufnahmegeschwindigkeit ist 1:1.
- Wahrend des Kodierungsmodus wird kein Songtitel aufgenommen.
Um Schaden am USB-Stick zu vermeiden, entfernen Sieihn nur, wenn das Radio ausgeschaltet ist.

AUFNAHME VON DAB RADIO, PHONO, KASSETTE, BLUETOOTH UND AUX-IN:

1. Stecken Sie den USB-Stick in die [USB BUCHSE] (1);
2. Führten Sie die normale Wiedergabe des Titels durch, den Sie kodieren und aufnehmen möchten;
3. Drücken Sie zweimal die Taste [RECORD] (5), um mit der Codierung zu beginnen. Das Display zeigt "USB" und blinkt;
4. Um die Aufnahme zu beenden drucken Sie die Taste [STOP] (14).

AUFNAHME VON CD

1. Stecken Sie den USB-Stick in die [USB BUCHSE] (1);
2. Fuhren Sie die normale Wiedergabe der CD durch, die Sie aufzeichnen möchten;
3. Drucken Sie die Taste [RECORD] (5), nachdem die CD eingegeben ist;
4. Drücken Sie wiederholt die Taste [SKIP - / + ] (15/16) während der Wiedergabe, um die gewünschte Kodierungsoption auszuwahlen:

REC-1: Wahlen Sie diese Option, um nur den aktuellen Titel aufzunehmen.
REC-F: Wahlen Sie diese Option, um den gesamten Ordner aufzuzeichnen.
REC-A: Wahlen Sie diese Option, um alle Titel der CD aufzunehmen.

1. Bestätigen Sie mit der Taste [RECORD] (5);
2. Die Wiedergabe startet automatisch und oben auf dem [DISPLAY] (6) blinkt "REC". Die Aufnahme lauft jetzt;
3. Um die Aufnahme zu beenden drucken Sie die Taste [STOP] (14).

Hinweis: Ist die CD komplett durchgelaufen stoppt die Wiedergabe und die Aufnahme von selbst.

LOschen SIE LIEDER VOM USB-GERAT

1. Führn Sie die normale Wiedergabe des Titels durch, den Sie loschen möchten;
2. Drücken Sie während der Wiedergabe des Titels, den Sie loschen möchten, zwei mal die Taste [DELETE] (34).

TECHNISCHE DATEN

Power

Stromversorgung: AC 230V ~ 50Hz.

Radiofrequenzabdeckung

DAB+/ DAB: BAND III 174.928MHz - 239.200MHz.

FM: 87.5 - 108 MHz.

Lautsprecher

Musikleistung: 2 × 5 Watt rms.

Max. Musikleistung: 2 × 40 Watt

Sonstiges

Aux-In: 3.5mm Buchse.

BT Maximum radiated Power: 2.5mW (4dBm).

USB Buchse USB 3.0 / 200mA.

Spezifikationen und Design unterliegen möglichen Änderungen ohne vorherige Anwendung aufgrund von Verbesserungen.

SICHERHEITSHINWEISE

230v~

Das Ausrufszeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungs-anweisungen (Service) in diesen Handbuch hin, die unbedingt zu befolgen sind.

Um die Gefahr elektrischer Schläge auszuschliessen, Gehäuse auf keinen Fall abnehmer.

Im Innem befinden sich keine vom Benutzer selbst instandsetz-baren Teile. Reparaturen dürfen nur von einer autorisierten Fachwerkstatt durchgeführt werden.

Dieses Gerät ist für 230V 50Hz Netzspannung ausgelegt. Bei längerer Nichtbenutzung des Gerätsziehen Sie den Stecker aus der Steckdose.

Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.

Schalten Sie das System erst dann ein, wenn Sie alle Verbindungen genau geprüft haben.

Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzufuhr sichergestellt ist. Es ist zum beispiel keinesfalls auf Teppiche und in der Höhe von Gardinen zu stellen oder in Bücherregale einzubauen.

Setzen Sie das Gerät weder direkter Sonneneinstrahlung noch Wärmequellen aus.

KORREKTE ENTSORGUNG DIESES PRODUKTIS (Elektromull)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden darf. Entsorgen Sie ceses Geratitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschl i chen Gesundheit ni cht durch unkontrolI ierte Muli besei ti gung zu schaden. Recycel n Si e das Gerat, um di e nachhaltige Wiederverwertung von stofflichen Ressourcen zu fordern. Private Nutzer sollen den Handler, bei dem das Produkt gkauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerat auf umweltfreundliche Weise recyeln konnen. Gewerbliche Nutzer sollen den sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderen Gewerbemull entsorgt werden.

CONTRÔLDE POSITION

Opmerking: De [PLATENSPELER] (26) nicht handmatig draaien.

TECHNISCHE SPECIFICATIONS

Aux-In: 3.5mm jack plug.

Aux-In: Konektor 3,5 mm.

BT Maximálni vyzařovany vykon: 2,5 mW (4 dBm).

USB: USB 3.0 / 200 mA.

Aux-In: konektor 3,5 mm.

Roadstar Management SA erklärt hiermit, dass das Funkgerät vom Typ HIF-1993D+BT der Richtlinie 2014/53 / EU entspricht.

Der vollständige Text der EU-Konformitätserklung ist unter der folgenden Internetadresse verfügbar:

oder durch Scannen des folgenden QR-Codes.
