Caractéristiques techniques	Platine disque ROADSTAR HIF1993DBT avec fonction Bluetooth, lecteur CD, radio FM/AM, et entrée USB.
Utilisation	Conçue pour écouter des vinyles, des CD, des stations de radio et des fichiers audio via USB ou Bluetooth.
Maintenance et réparation	Nettoyer régulièrement la tête de lecture et le plateau. Vérifier les connexions et les câbles pour un fonctionnement optimal.
Sécurité	Éviter l'exposition à l'humidité et à la chaleur excessive. Ne pas ouvrir l'appareil sans formation adéquate.
Informations générales	Compatible avec les disques vinyles 33/45 tours. Idéal pour les amateurs de musique rétro et moderne.

FOIRE AUX QUESTIONS - HIF1993DBT ROADSTAR

Comment connecter la platine disque ROADSTAR HIF1993DBT à mes enceintes?

Utilisez les câbles de sortie audio situés à l'arrière de la platine pour les relier à vos enceintes. Assurez-vous que les connexions sont bien serrées.

Pourquoi le son est-il faible ou absent?

Vérifiez que le volume est réglé correctement sur la platine et sur votre amplificateur ou vos enceintes. Assurez-vous également que les câbles sont bien connectés.

Comment changer la vitesse de lecture des disques?

Utilisez le commutateur de vitesse situé sur le plateau de la platine pour sélectionner 33, 45 ou 78 tours par minute, selon le type de disque que vous écoutez.

Que faire si le bras de lecture ne se déplace pas correctement?

Vérifiez que le bras de lecture n'est pas bloqué par des objets ou des câbles. Assurez-vous également que le contrepoids est correctement réglé.

Comment nettoyer la platine disque?

Utilisez un chiffon doux et sec pour essuyer la surface de la platine. Évitez les produits chimiques qui pourraient endommager la finition.

La platine ne s'allume pas, que faire?

Vérifiez que la platine est correctement branchée à une prise électrique fonctionnelle. Testez avec un autre appareil pour vous assurer que la prise fonctionne.

Comment régler le niveau de la aiguille sur le disque?

Vérifiez le réglage du contrepoids à l'arrière du bras de lecture pour s'assurer qu'il est équilibré. Cela permet à l'aiguille de s'enfoncer correctement dans les sillons du disque.

La platine fait des bruits étranges pendant la lecture, que faire?

Assurez-vous que la platine est sur une surface plane et stable. Vérifiez également que le disque est propre et en bon état. Un nettoyage du stylus peut également être nécessaire.

Comment mettre à jour le firmware de la platine?

Vérifiez le site web du fabricant pour les mises à jour de firmware. Suivez les instructions fournies pour télécharger et installer la mise à jour.

Où puis-je trouver des pièces de rechange pour ma platine?

Contactez le service client de ROADSTAR ou visitez leur site web pour obtenir des informations sur les pièces de rechange disponibles.

MODE D'EMPLOI HIF1993DBT ROADSTAR

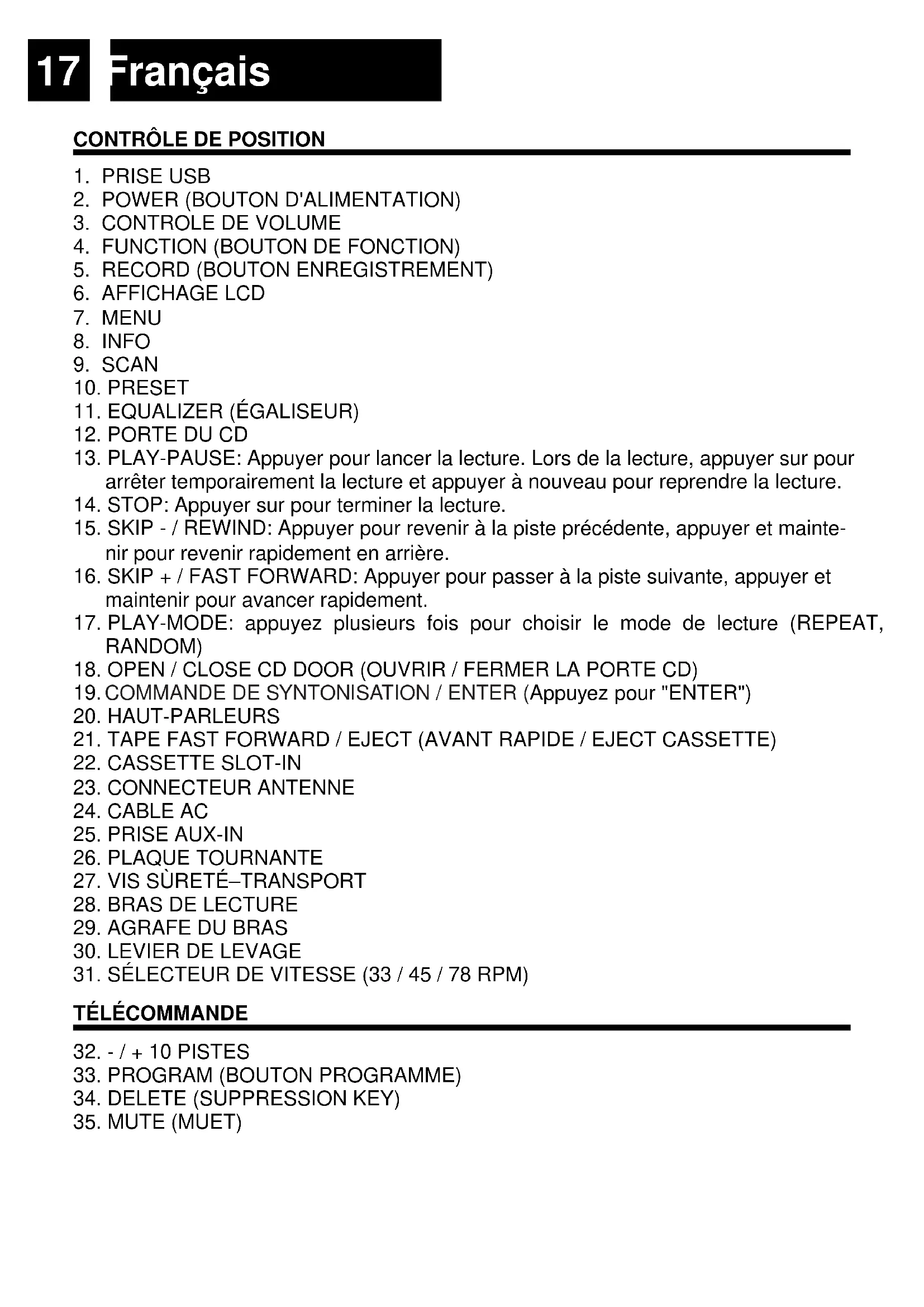

Manuel d'instructions

1. PRISE USB
2. POWER (BOUTON D'ALIMENTATION)
3. CONTROLE DE VOLUME
4. FUNCTION (BOUTON DE FONCTION)
5. RECORD (BOUTON ENREGISTREMENT)
   6.AFFICHAGE LCD
6. MENU
7. INFO
8. SCAN
9. PRESET
10. EQUALIZER (ÉGALISEUR)
11. PORTE DU CD
12. PLAY-PAUSE: Appuyer pour lancer la lecture. Lors de la lecture, appuyer sur pour arrêter temporairement la lecture et appuyer à nouveau pour reprendre la lecture.
13. STOP: Appuyer sur pour terminer la lecture.
14. SKIP - / REWIND: Appuyer pour revenir à la piste précédente, appuyer et maintenir pour revenir rapidement en arrêté.
15. SKIP + / FAST FORWARD: Appuyer pour passer à la piste suivante, appuyer et maintainir pour avancer rapidement.
16. PLAY-MODE: appuyez plusieurs fois pourCHOISIR le mode de lecture (REPEAT, RANDOM)
17. OPEN / CLOSE CD DOOR (OUVRIR / FERMER LA PORTE CD)
    19.COMMANDE DE SYNTONISATION/ENTER(Appuyez pour"ENTER")
18. HAUT-PARLEURS
19. TAPE FAST FORWARD / EJECT (AVANT RAPIDE / EJECT CASSETTE)
20. CASSETTE SLOT-IN
21. CONNECTEUR ANTENNE
22. CABLE AC
23. PRISE AUX-IN
24. PLAQUE TOURNANTE
25. VIS SURETE-TRANSPORT
26. BRAS DE LECTURE
27. AGRAFE DU BRAS
28. LEVIER DE LEVAGE
29. SÉLECTEUR DE VITESSE (33 / 45 / 78 RPM)

TELECOMMANDE

1. • / + 10 PISTES
     33.PROGRAM (BOUTON PROGRAMME)
2. DELETE (SUPPRESSION KEY)
3. MUTE (MUET)

INSTRUCTIONS DE SECURITE

• INSTRUCTIONS - Toutes les instructions de sécurité et d'utilisation doivent être lues avant demettre la radio en marche. Il faudrait conserver le manuel pour consultation ultérieure.
• AVERTISSEMENTS - Tous les avertissements apposés sur l'entreprise et dans le mode d'emploi doivent être respectés.
  EAU ET HUMIDITE - L'appareil ne doit pas etre utilise a proximite de liquides ou dans des pieces presentant un taux d'humidite elevé.
• VENTILATION - L'appareil doit être disposé de manière à ce que son emplacement ou sa position n'interfère pas avec sa ventilation ajustate.
• CHALEUR - L'appareil doit être place à l'écart de sources de chaleur telles que radiateurs, poées ou autres appareils produitant de la chaleur.
• SOURCE D'ALIMENTATION - Le raccordement de la radio à l'alimentation électrique ne doit se faire que selon le modelecrit dans le mode d'emploi.
  PROTECTION DU CORDON D'ALIMENTATION - Les cordons d'alimentation doivent être acheminés de telle sorte qu'ils ne risquent pas d'être écrasés ou pincés par des objets placés dessus ou contre eux.
  PENETRATION DES OBJECTS ET DES LIQUIDES - Veuillez à ce que les objets ne tombent pas et à ce que les liquides ne soient pas déversés dans l'appareil par le biais des orifices.
  DEGATS NÉCESSITANT RÉPARATION

L'appareil ne doit être réparé que par un technicien qualifié lorsque :

• L'alimentation électric ou le cordon est endommagé;
• Des objets sont tombés ou des liquides ont été renversés sur la radio;
• l'appareil a été exposé à la pluie;
• l'appareil est tombé ou le boîtier est endommagé;

• l'appareil ne semble pas fonctionner normalement.

• RÉPARATION - L'utilisateur ne doit pas tenter de réparer l'appareil au-delà de ce qui est précrit dans le mode d'emploi. Toute réparation doit être confiée à un technicien qualifié.

Remarque: Si L'affichage ne fonctionne pas correctement ou aucune réaction au fonctionnement d'une commande quelconque pourrait être due à une décharge electrostatique, eteindre, débrancher le cordon d'alimentation CA puis remetre l'appareil sous tension après quelques secondes.

SOURCES D'ALIMENTATION

ALIMENTATION CA : Pour alimenter la chaine stéreo, il suffit de brancher le cordon d'alimentation CA (24) dans la prise de courant CA murale. Vérifier que la tension nominale de l'appareil correspond à la tension locale.

UTILISER LA RADIO

1. Appuyer sur le bouton [POWER] (2) pour la mise sous tension;
2. Sélectionnez la source audio désirée avec le bouton [FONCTION] (4);
3. (Veuillez consultier les instructions détaillées pour chaque source dans les chapitres suivants);
4. Réglez le volume avec le [CONTROL DE VOLUME] (3) au niveau souhaité;
5. Pour éteindre la radio, tenez enforcé le bouton [POWER] (2).

Remarque: Quand,aucun son n'est produit, l'appareil s'eteint automatiquement après 10 min.

NAVIQUER LE MENU

En mode FM / DAB est un menu d'options:

1. Appuyez sur [MENU] (7) pour acceder au menu.
2. Tourner le [COMMANDE DE SYNTONISATION] (19) pour faire défiler les options.
3. Appuyez sur [ENTER] (19) pour selectionner un élément.
4. Appuyez sur [MENU] (7) pour quitter le menu.

REGLAGES

En mode FM / DAB, appuyez sur [MENU] (7) et selectionnez "SYSTEM":

Heure: Pour définir l'option de temps souhaitation.
- Réglage heures/date;
- Mise à jour automatique;
- Réglage 12 / 24 heures;
- Réglage format date.

• Langue: Pour changer la langue du système.
• Mise à jour logicielle: Pour installer le nouveau logiciel.
• SW version: Pour afficher la version actuelle du logiciel.

RÉGLAGE DE L'HORLOGE

En mode DAB / FM:

1. Appuyez sur [MENU] (7);
2. Utilisez [SKIP - / +] (15/16) ou [COMMANDE DE SYNTONISATION] (19) pour sélectionner "SYSTEME";
3. Appuyez sur [ENTER] (19) pour confirmer;
4. Utilisez [SKIP - / +] (15/16) ou [COMMANDE DE SYNTONISATION] (19) pour sélectionner "HEURE";
5. Appuyez sur [ENTER] (19) pour confirmer;
6. Utilisez [SKIP - / +] (15/16) ou [COMMANDE DE SYNTONISATION] (19) pour sélectionner "RéGLAGE HEURE/DATE";
7. Appuyez sur [ENTER] (19) pour confirmer;
8. Les chiffres des heures clignotent sur l'écran. Utilisez [SKIP -/+] (15/16) ou [COMMANDE DE SYNTONISATION] (19) pour selectionner l'heure;
9. Appuyez sur [ENTER] (19) pour confirmer;

10. Les chiffres des minutes clignotent sur l'écran. Utilisez [SKIP -/+] (15/16) ou [COMMANDE DE SYNTONISATION] (19) pour sélectionner les minutes;

11. Appuyez sur [ENTER] (19) pour confirmer;

12. Repeter les etapes 10 et 11 pour ajuster la date.

FONCTIONNEMENT DE LA RADIO DAB

1. Sélectionnez le mode "DAB" en utilisant le bouton [FONCTION] (4);
2. Appuyer à plusieurs reprises sur le bouton [SKIP - / + ] (15/16) pour désir la chaîne radio.

PRESET

Vous pouvez programmermer jusqu'à un maximum de 20 stations préréglées.

1. Sélectionnez la station désirée en utilisant les méthodes décrites ci-dessus;
2. Appuyez et maintenez [PRESET] (10), "Preset Store" apparaisent sur la écran;
3. Appuyez sur [SKIP - / + ] (15/16) pour selectionner le numero de presselection;
4. Appuyez sur [ENTER] (19) pour confirmer.

Appuyez sur [PRESET] (10) puis [SKIP - / + ] (15/16) pour naviguer dans les stations prérégles et appuyez sur [ENTER] (19) pour confirmer.

MENUDAB

Appuyez sur [MENU] (7) pour acceder aux options suivantes:

• Full Scan: Sélectionnez cette option pour démarrer une analyse complète des programmes DAB disponibles. Vous pouvez appuyer sur [SCAN] (9) pour effectuer la même action.
• Manual Tune: Sélectionnez cette option pour sélectionner manuellement la fréquence.
• DRC: Sélectionnez cette option pourCHOISIR entre les options de la RDC.
• Prune: Sélectionnéz cette option pour désir d'activer ou non les stations de prunneau.

DAB INFO

Appuyez sur [INFO] (8) pour afficher les informations suivantes: NOM DU PROGRAMME / KBPS / DATE / HEURE.

FONCTIONNEMENT DE LA RADIO FM

1. Sélectionnez le mode "FM" en utilisant le bouton [FONCTION] (4);
2. Reglez la fréquence sur la station désirée avec la [COMMANDE DE SYNTONI-SATION] (19) ou maintenez enforcé le bouton [SCAN] (9) et il balayera la prochaine station disponible.

PRESET

Voir les instructions pour le DAB PRESET.

MENU FM

Appuyez sur [MENU] (7) pour acceder aux options suivantes:

• Scan Setting: Sélectionnez cette option pour désirer de rechercher uniquement les stations les plus fortes (stations fortes) ou toutes les stations (toutes les stations)
• Audio Setting: Sélectionnéz cette option pourCHOISIR d'utiliser seulement MONO

(en mono force) ou d'autoriser ou non l'utilisation de STEREO.

FM INFO

Appuyez sur [INFO] (8) pour afficher les informations suivantes: TYPE DE PROG-GRAMME / FREQUENCY / AUDIO / DATE / HEURE.

TOURNE-DISQUES

Note: Lorsque vous utilisez le tourne-disque pour la première fois, devissez dans le sense horsaire la [VIS DE SURETE-TRANSPORT] (27) poste sur le cote supérieur du tourne-disques.

1. Sélectionnez le mode "PHONO" en utilisant le bouton [FONCTION] (4);
2. Placer un disque sur la platine, au-dessus de l'axe central. Placer l'adaptateur EP au-dessus de l'axe central quand on peut écouter des disques EP 17cm;
3. Utilisee le [SELECTEUR DE VITESSE] (31) pourCHOISIR entre 33, 78 ou 45 tours/ minute, selon le disque;
4. Dégager l' [AGRAFE DU BRAS] (29), et enlever le capuchon de protection de la pointe de lecture;
5. Soulever le [BRAS DE LECTURE] (28) à l'aide de la [LEVIER DE LEVAGE] (30) du bras de lecture;
6. Placer le [BRAS DE LECTURE] (28) au début du disque ou au début d'une piste précise;
7. Baisser doucement le [BRAS DE LECTURE] (28) de lecture sur le disque à l'aide de la [LEVIER DE LEVAGE] (30) du bras de lecture pour commencer la lecture de la piste;
8. A la fin du disque la [PLAQUE TOURNANTE] (26) s'arrête et le [BRAS DE LECTURE] (28) returne automatiquement sur le support. Pour arreter le disque pendant la lecture, soulever le [BRAS DE LECTURE] (28) du disque et posez-le sur le support.

Remarques: Ne pas faire tourner et ne pas arrêté la [PLAQUE TOURNANTE] (26) manuellement.

Lorsque l'unité est déplaced ou transporte:

Verrouillez le [BRAS DE LECTURE] (28) à l'aide du [AGRAFE DU BRAS] (29);
- Placez le capuchon de protection sur la pointe de lecture (meme s'il n'est pas utilisé);
- Visser la [VIS DE SURETE-TRANSPORT] (27) dans le sens antihoraire jusqu'à partir une résistance (ne pas la visser complètement).

FONCTIONNEMENT DU CD-MP3

1. Sélectionnez le mode "CD" en utilisant le bouton [FONCTION] (4);
2. Appuyez sur le bouton [OPEN/CLOSE] (18) pour ouvrir la [PORTE DU CD] (12) et placer un disque CD avec l'étiquette vers le haut dans le compartment CD;
3. Fermer la [PORTE DU CD] (12). Une recherche de focalisation est réalisée et la lecture démarre automatiquement à partir de la première piste.

PROGRAMMATION

Il est possible de programmer jusqu'à 20 pistes pour la lecture d'un CD ou 99 de fi

chiers MP3 dans un ordre quelconque.

1. Arrêter la lecture en appuyant sur [STOP] (14);
2. Appuyer sur [PLAY MODE] (17), l'écran (6) affichera "P01" et clignotera;
3. Sélectionner la piste désirée en utilisant les boutons [SKIP -/+] (15/16);
4. Appuyer de nouveau sur [PLAY MODE] (17) pour confirmer la piste désirée dans la mémoire de programme;
5. Repeter les etapes 3 et 4 pour entrer des pistes supplément. dans la memoire;
6. Lorsque toutes les pistes désirées ont été programmées, appuyer sur [PLAY] (13) pour dire le disque dans l'ordre programme.

Remarque: Appuyez deux fois sur [STOP] (14) pour terminer la lecture programmée.

FONCTIONNEMENT DE L'USB

1. Sélectionnez le mode "USB" en utilisant le bouton [FONCTION] (4);
2. Brancher un péripérique USB (max. 32GB) dans la [PRISE USB] (1);
3. La lecture démarre automatiquement à partir de la première piste.

PROGRAMMATION

L'opération de PROGRAMMATION est la même que celle du CD-MP3.

Remarque:

• Certains lecteurs mp3 peuvent ne pas etre en mesure de jour via la prise USB. ce n'est pas une fonction maul du systeme.
  Pour éviter d'endommager la clé USB, retirez-la uniquement lorsque la radio est éteinte.
  La prise USB n'est pas conque pour charger des smartphones ou d'autres appareils.

FONCTIONNEMENT DE LA CASSETTE

1. Sélectionnez le mode "TAPE" en utilisant le bouton [FONCTION] (4);
2. Insérez une cassette TAPE dans le [MECANISME] (22);
3. Le système commencerà la lecture automatiquement.
4. Appuyer à moitié sur la touche [TAPE FORWARD/EJECT] (21) pendant la lecture. La bande sera bobiné à haute vitesse.
5. Appuyer légèrement sur la touche [TAPE FORWARD/EJECT] (21) pour returner à la lecture normale.
6. Appuyer à fond sur la touche [TAPE FORWARD/EJECT] (21) et la cassette sera éjectée.

FONCTIONNEMENT DU BLUETOOTH

1. Sélectionnez le mode "BT" en utilisant le bouton [FONCTION] (4);
2. Connectez votre appareil portable Bluetooth à l'ID Bluetooth étiqueté comme "HIF -1993D+BT";
3. Vous pouvez maintainant transférer la musique sur le HIF-1993D+BT.

Remarque: Le contrôle de la musique (lecture, pause, etc.) doit être effectué depuis votre dispositif extern.

FONCTIONNEMENT DU AUX-IN

1. Sélectionnez le mode "PHONO" en utilisant le bouton [FONCTION] (4);
2. Utiliser un cable mâle vers un cable jack mâle de 3,5 mm (non fourni) pour connecter un périphérique audio externe à la [PRISE AUX] (25).

Remarque: La commande de la musique (lecture, pause, etc.) doit être effectué à partir de cet appeareil externe.

ENCODAGE USB DIRECT

Remarque:

La vitesse d'enregistrement est de 1:1.
Aucun titre de chanson ne sera enregistré pendant le mode d'encodage.
Pour éviter d'endommager la mémoire USB, retirez-la uniquement lorsque la radio est éteinte.

ENCODAGE DE RADIO DAB, DISQUES, CASSETTES, BLUETOOTH ET AUX-IN

1. Branchez la clé USB dans la [PRISE USB] (1);
2. Effectuez la reproduction normale de la piste que vous poulez encoder et enregistrer;
3. Appuyez deux fois sur le bouton [RECORD] (5) pour lancer l'encodage. L'écran affichera "USB";
4. Une fois l'enregistrement terminé, appuyez sur le bouton [STOP] (14) pour arrêté l'enregistrement.

ENCODAGE DE CD

1. Branchez la clé USB dans la [PRISE USB] (1);
2. Lancer la lecture normale du CD que vous souhaitez encoder;
3. Une fois que le disque est charge, appuyez sur la touche [RECORD] (5)
4. Appuyez plusieurs fois sur le bouton [SKIP - / +] (15/16) pour selectionner l'option d'encodage désirée:

REC-1: Sélectionnez pour enregistrer uniquement la piste en cours;
REC-F: Sélectionnéz pour enregistrer le dossier entier;
REC-A: Sélectionnez pour enregistrer toutes les pistes du CD.

1. Appuyez sur le bouton [RECORD] (5) pour confirmer;
2. La lecture s'arrête et redémarrera automatiquement et sur l'affichage (6) "REC" clignotera. L'encodage est en train de se conclude;
3. Appuyez sur le bouton [STOP] (14) pour terminer l'enregistrement.

Remarque: Une fois l'encodage est terminé, l'appareil arrête automatiquement la lecture et l'encodage.

EFFACER PASSAGES DU SUPPORT USB

1. Lancer la lecture normale de la piste de la piste que vous souhaitez effacer;
2. Pendant la reproduction, presser deux fois la touche [DELETE] (34) de la télécommande pour effacer la trace courante.

CHARACTERISTIQUES TECHNIQUES

Source d'énergie: AC 230V ~ 50Hz.

Couverture de radiofréquence

DAB+ / DAB: BAND III 174.928MHz - 239.200MHz.

FM: 87.5 - 108 MHz.

Haut-parleur

Puissance: 2 × 5 Watt rms.

Puissance Maximale: 2 × 40 Watt.

Général

Aux-In: Prise 3.5mm jack.

Puissance maximale rayonnée: 2.5mW (4 dBm) (Bluetooth).

Version Prise USB: USB 3.0 / 200 mA.

Les specifications peuvent être modifiées sans avis préalable.

ATTENTION

Le symbole "point d'exclamation" à l'intérieur d'un triangle avertit l'utilisateur que d'importantes instructions d'utilisation et de maintenance sont continues dans le mode d'emploi.

Le symbole "eclair" à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence du courant à l'intérieur du l'ordinateil qui pourrait constituer un risque.

Afin de minimiser les risques, ne pas ouvrir le boitier ni oter le dos de l'appareil. En case de panne, faites appel aux techniciens qualifiés pour les réparations. L'appareil ne renferme aucune piece reparable par l'utilisateur.

Cet apparéil a été concu pour une tension d'alimentation de 230V 50Hz . Débranchez la prise de courant quand on prévoit de ne pas utiliser l' apparéil pendant un certain temps.

Mettez l'appareil sous tension seulement après avoir vérifié que tous les raccordements soient corrects.

L'unité ne doit pas être exposée à l'humidité ou à la pluie.

L'appareil doit être gardé dans un endroit suffisamment ventilé. Ne le gardez jamais par exemple prés des rideaux, sur un tapis ou dans des meubles,.tsels qu'une bibliothèque.

L'unité ne doit pas être exposée à la lumière directe du soleil ou à des sources de chaleur.

COMMENT ÉLIMINER CE PRODUIT

(dechets d'équipements électriques et electroniques)

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas etre éliminé en fin de vie avec les autres déchets menagers. L'élimination incontrolée des déchetspouvant porter préjudice a l'environnement ou a la santé humaine, veuillez le séparer des autres types de déchets et le recycler defacon responsable. Vous favoriserez ainsi la réutilisation durable desressources matérielles. Les particuliers sont invites a contacter le distributeur leur ayant vendu le produit ou a se renseigner apres de leur maierie pour savoir ou et comment ils peuvent se debarrasser de ce produit afin qu'il soit recycle en respectant l'environnement. Les entreprises sont invitees a contacter leurs fournisseurs et aconsulter les condi-tions de leur contrat de vente. Ce produit ne doit pas etre éliminé avec les autres déchets commerciaux.

POZIONE DEI COMANDI

Nous, sousignés Roadstar Management SA, déclarons que l'équipement radio de type HIF-1993D+BT est conforme aux exigences de la directive 2014/53/EU.

Le texte complet de cette déclaration de conformité EU est disponible à l'adressé internet suivante:

ou en scannant le code QR suivant.
