Produkttyp	LED-Laterne
Marke	Panasonic
Modell	EY37C2
Abmessungen (L × B × H)	287 mm × 124 mm × 55 mm
Gewicht	0,34 kg (0,75 lbs)
Stromversorgung	Wiederaufladbarer Li-Ionen-Akku: DC 14,4 V / 18 V / 21,6 V (je nach Akkumodell)
Kompatible Akkus	EY9L41, EY9L42, EY9L44, EY9L45, EY9L50, EY9L51, EY9L61, EY9L62
Beleuchtungsart	LED (zwei Quellen: vorne und seitlich)
Anzahl der Beleuchtungsmodi	3 (beide LEDs, nur seitliche LED, aus)
Verstellbarer Kopfwinkel	Ja
Aufhängehaken	Ja, zum Aufhängen des Geräts (z.B. Schaltschrank)
Schultergurt	Ja, enthalten, Befestigung über Gürtelschlaufe
Überentladungsschutzfunktion	Ja, die LEDs werden 10 Minuten vor dem Ausschalten schwächer
Überhitzungsschutz	Automatische Abschaltung bei Überhitzung des Akkus
Schutzart	Nicht wasserdicht (nicht in feuchter Umgebung verwenden)
Pflege	Mit einem trockenen, weichen Tuch abwischen
Ladetemperatur	Zwischen 0°C und 40°C
Mitgeliefertes Zubehör	Schultergurt, Akku und Ladegerät nicht enthalten
Garantie	Eingeschränkte Garantie (außer bei längerer intensiver Nutzung)

Häufig gestellte Fragen - EY37C2 PANASONIC

Wie schalte ich die LED-Laterne ein?

Befestigen Sie den Akku am Hauptgerät, drücken Sie dann einmal den Schalter, um beide LEDs einzuschalten. Drücken Sie erneut, um nur die seitliche LED einzuschalten, und ein drittes Mal, um auszuschalten.

Welche Akkus sind mit dem Modell EY37C2 kompatibel?

Die folgenden Panasonic Li-Ionen-Akkus sind kompatibel: EY9L41, EY9L42, EY9L44, EY9L45, EY9L50, EY9L51, EY9L61, EY9L62, mit Spannungen von 14,4 V, 18 V oder 21,6 V.

Wie lade ich den Akku auf?

Verwenden Sie das angegebene Ladegerät (nicht enthalten). Stecken Sie das Ladegerät in eine Steckdose, richten Sie die Markierungen des Akkus aus und schieben Sie ihn in das Ladegerät. Die grüne Anzeige blinkt während des Ladevorgangs und erlischt, wenn dieser beendet ist.

Kann ich die Laterne im Regen verwenden?

Nein, die Laterne ist nicht wasserdicht. Verwenden Sie sie nicht an feuchten oder nassen Orten und setzen Sie sie nicht Regen oder Schnee aus.

Wie stelle ich den Kopfwinkel ein?

Der Kopfwinkel kann manuell eingestellt werden, indem der Kopf in die gewünschte Position gedreht wird. Siehe Abb. 3 im Handbuch.

Was tun, wenn die Laterne plötzlich ausgeht?

Das ist normal: Die Überentladungsschutzfunktion lässt die LEDs 10 Minuten vor dem Ausschalten schwächer werden, um eine sofortige Abschaltung zu vermeiden. Laden Sie den Akku auf.

Wie reinige ich die Laterne?

Entfernen Sie den Akku, wischen Sie dann die Laterne mit einem trockenen, weichen Tuch ab. Verwenden Sie kein Wasser oder scheuernde Reinigungsmittel.

Kann ich den Akku nach dem Laden am Ladegerät lassen?

Ja, das Ladegerät schaltet sich automatisch ab. Es wird jedoch empfohlen, das Ladegerät bei Nichtgebrauch vom Stromnetz zu trennen, um Risiken zu vermeiden.

Was tun bei einer Fehlfunktion?

Bauen Sie das Gerät nicht auseinander. Wenden Sie sich für Reparaturen an ein autorisiertes Service-Center. Verwenden Sie nur identische Ersatzteile.

Wie entsorge ich den verbrauchten Akku?

Werfen Sie den Akku nicht ins Feuer. Beachten Sie die örtlichen Vorschriften: Geben Sie ihn an einer dafür vorgesehenen Sammelstelle zum Recycling ab.

BEDIENUNGSANLEITUNG EY37C2 PANASONIC

Before operating this unit, please read these instructions completely and save this manual for future use. Vor Inbetriebnahme des Gerätes die Betriebsanleitungitte grundlich durchlen und diee Broschure zum späteren Nachschlagen sorgfaltig aufbewahren.

Deutsch:Seite 15 Svenska: Sid. 69

HINWEIS: Akku und Ladegerät sind in diesen Satz nicht enthalten.

Abb.1.Ausrichtmarkierungen

Fig. 2. Skulderstropp

Kuva 2. Olkahihna

① ② ③

Abb. 3. Kopf-Winkeleinstellung

Abb. 5. Die LED-Lampe kann aufgehigt werden, um einen Schaltschrank auszuleuchten.

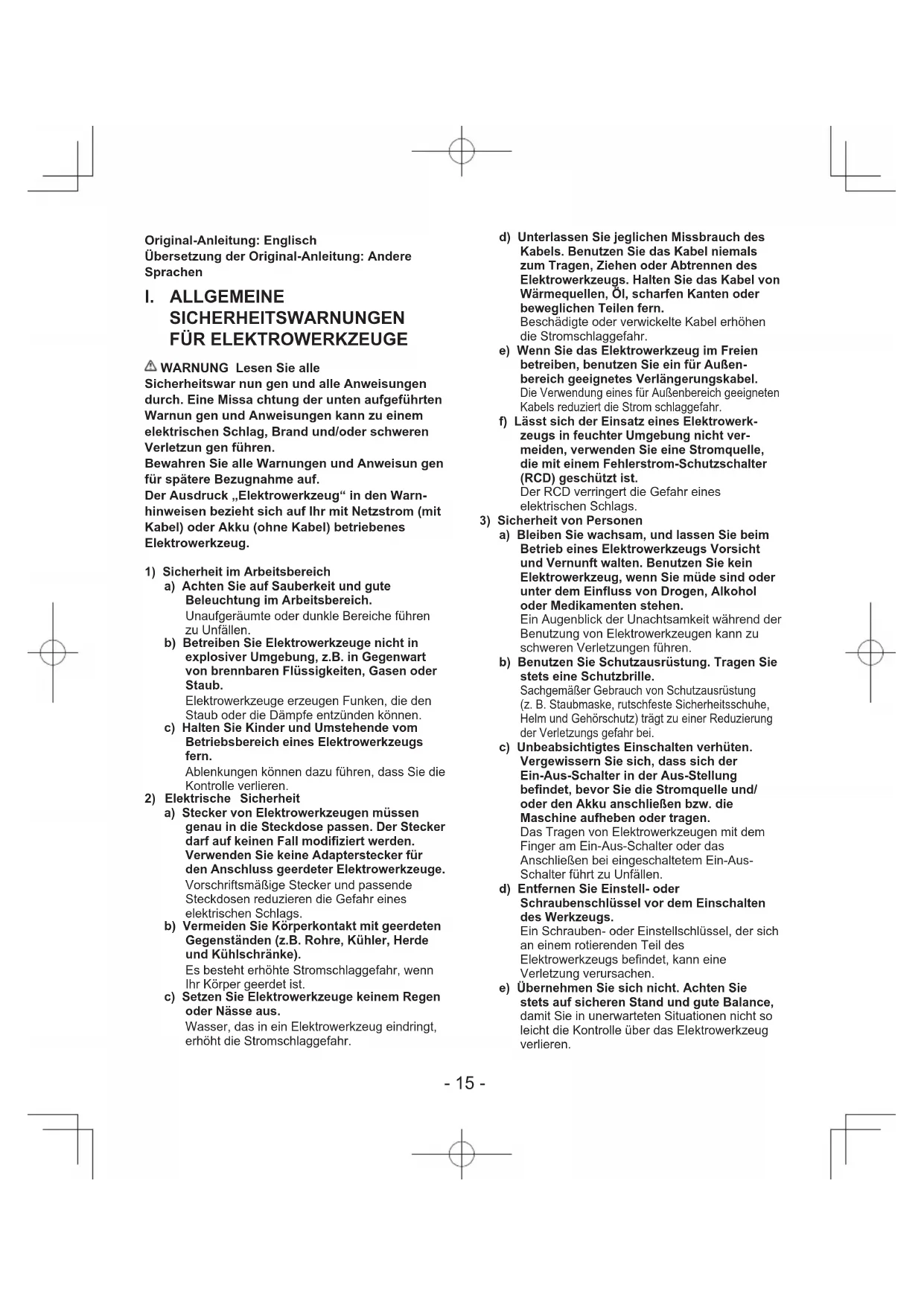

Original-Anleitung: Englisch
Übersetzung der Original-Anleitung: Andere Sprachen

I. ALLGEMEINE SICHERHEITSWARNUNGEN FÜR ELEKTKOWERKZEUGE

WARNUNG Lesen Sie alle
Sicherheitswar nun gen und alle Anweisungen
durch. Eine Missa chtung der unten aufgefuhrten
Warnun gen und Anweisungen kann zu einem
elektrischen Schlag, Brand und/oder schweren
Verletzun gen fuhren.
Bewahren Sie alle Warnungen und Anweisun gen
fur spate Bezugnahme auf.
Der Ausdruck „Elektrowerkzeug" in den Warn-
hinweisen bezieht sich auf Ihr mit Netzstrom (mit
Kabel) oder Akku (ohne Kabel) betriebenes
Elektrowerkzeug.

1) Sicherheit im Arbeitsbereich

a) Achten Sie auf Sauberkeit und gute Beleuchtung im Arbeitsbereich.
Unaufgeräumte oder dunkle Bereiche führen zu Unfallen.
b) Betreiben Sie Elektrowerkzeuge nicht in explosiver Umgebung, z.B. in Gegenwart von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dampfe entzünden können.
c) Halten Sie Kinder und Umstehende vom Betriebsbereich eines Elektrowerkzeugs fern. Ablenkungen können dazu führen, dass Sie Kontrolle verlieren.

2) Elektrische Sicherheit

a) Stecker von Elektrowerkzeugen müssen genau in die Steckdose passen. Der Stecker auf keinen Fall modifiziert werden. Verwenden Sie keine Adapterstecker für den Anschluss geerdtener Elektrowerkzeuge. Vorschrifsmäßige Stecker und passende Steckdosen reduzieren die Gefahr eines elektrischen Schlags.
b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen (z.B. Rohre, Kühler, Herde und Kühlschränke). Es besteht erhöhte Stromschlaggefahr, wenn Ihr Körper geerdet ist.
c) Setzen Sie Elektrowerkzeuge keinem Regen oder Nasse aus. Wasser, das in ein Elektrowerkzeug eindringt, erhöht die Stromschlagefahren.

d) Unterlassen Sie jeglichen Missbrauch des Kabels. Benutzen Sie das Kabel niemals zum Tragen, Ziehen oder Abtrennen des Elektrowerkzeugs. Halten Sie das Kabel von Wärmequellen, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen die Stromschlaggefahr.
e) Wenn Sie das Elektrowerkzeug im Freien betreiben, benutzen Sie ein für Außenbereich geeignetes Verlängerungskabel. Die Verwendung eines für Außenbereich geeigneten Kabels reduziert die Strom schlaggefahr.
f) Lässt sich der Einsatz eines Elektrowerk-zeugs in feuchter Umgebung nicht vermeiden, verwenden Sie eine Stromquelle, die mit einem Fehlerstrom-Schutzschalter (RCD) geschützt ist. Der RCD verringert die Gefahr eines elektrischen Schlags.

3) Sicherheit von Personen

a) Bleiben Sie wachsam, und{lassen Sie beim Betrieb eines Elektrowerkzeugs Vorsicht und Vernunft walten. Benutzen Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Augenblick der Unachtsamkeit während der Benutzung von Elektrowerkzeugen kann zu schweren Verletzungen führen.
b) Benutzten Sie Schutzausrüstung. Tragen Sie stets eine Schutzbrille. Sachgemäß Gerbauch von Schutzausrüstung (z. B. Staubmaske, rutschfeste Sicherheitsschuhe, Helm und Gehorschutz) tragt zu einer Reduzierung der Verletzungs gefahr bei.
c) Unbeabsichtigtes Einsatzalten verhufen. Vergewissern Sie sich, dass sich der Ein-Aus-Schalter in der Aus-Stellung befindet, bevor Sie die Stromquelle und/oder den Akku anschlieben bzw. die Maschine aufheben oder/TRagen. Das Tragen von Elektrowerkzeugen mit dem Finger am Ein-Aus-Schalter oder das Anschlieben bei eingeschalttem Ein-Aus-Schalter führt zu Unfallen.
d) Entfernen Sie Einstell- oder Schraubenschlussel vor dem Einschalten des Werkzeugs. Ein Schrauben- oder Einstellschlussel, der sich an einem rotierenden Teil des Elektrowerkzeugs befindet, kann eine Verletzung verursachen.
e) Übernehmen Sie sich nicht. Achten Sie stets auf sicheren Stand und gute Balance, damit Sie in unerwarteten Situationen nicht so leicht die Kontrolle über das Elektrowerkzeug verlieren.

f) Kleiden Sie sich zwickmäßig. Tragen Sie keine losen Kleidungsstücke oder Schmuck. Halten Sie ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidungsstücke, Schmuck oder langes Haar können sich an beweglichen Teilen verfangen.

g) Wenn Geräte zum Anschluss von Staubabscheidungs- und Sammeleinrichtungen verwendet werden, stellen Sie richer, dass diese richtig angeschlossen und verwendet werden. Durch Staubabsaugung können staubbezogene Gefahren reduziert werden.

4) Sorgfaltiger Umgang und Gebrauch von Elektrowerkzeugen

a) Üben Sie keinen übermögen Druck auf das Elektrowerkzeug aus. Verwenden Sie das korrekte Elektrowerkzeug für ihre Arbeit. Das korrekte Elektrowerkzeug kann seinen Zweck besser und sicherer erfüllen, wenn es sachgemäß gehandelt wird.
b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht mit dem Ein-Aus-Schalter ein- und ausschalten lasst. Ein Elektrowerkzeug, dessen Ein-Aus-Schalter nicht Funktioniert, ist gefährlich und muss repariert werden.
c) Trennen Sie den Stecker von der Stromquelle und/oder den Akku vom Elektrowerkzeug, bevor Sie Einstellungen durchführten, Zubehor auswechseln oder das Elektrowerkzeug lagern. Diese Verhütungsmaßnahmen reduzieren die Gefahr eines versehentlichen Startens des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außer Reichweite von Kindern auf, und verhindern Sie den Betrieb von Elektrowerkzeugen durch Personen, die nicht mit dem Elektrowerkzeug oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in den Handen ungeschulter Benutzer sind gefährlich.
e) Pflegen Sie Elektrowerkzeuge. Überprüfen Sie Elektrowerkzeuge auf Fehlausrichtung oder Schleifen beweglicher Teile, Beschädigung von Teilen und andere Zustände, die ihren Betrieb beeinträchtigen können. Lassen Sie das Elektrowerkzeug bei Beschädigung vor der Benutzung reparieren.
Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Gut gewartete Schneidwerkzeuge mit scharfen Schneiden sind weniger anfällig für Klemmen und halten sich leichter kontrollieren.
g) Benutzen Sie das Elektrowerkzeug, das Zubehor und die Werkzeugeinsätze usw. gemäß diesen Anweisungen unter Berücksichtigung der Arbeitsbedingungen und der durchzuführenden Arbeit. Unsachgemäß Gebrauch des Elektrowerkzeugs kann zu einer Gefahrensituation führen.
h) Halten Sie die Elektrowerkzeuge an den isolierten Grifflächen, wenn Sie einen Arbeitsgang ausführten, bei dem das Elektrowerkzeug ein verborgenes Kabel berühren kann. Die Berührung eines „freiiegenden“ Kabels setzt die gefährdeten Metallteile des Werkzeugs „unter Strom" und der Anwender erleidet einen Stromschlag.

5) Sorgfaltiger Umgang und Gebrauch von Akkugeräten

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Bewahren Sie den Akku bei Nichtgebrauch nicht zusammen mit Metallgegenständen, wie Buroklammern, Munzen, Schlusseln, Nageln, Schrauben, und anderen kleinen Metalteilen auf, welche die Kontakte kurzschlieben können. Kurzschlieben der Akkukontakte kann Verbrennungen oder einen Brand verursachen.
d) Bei Missbrauch kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie Kontakt mit dieser Flüssigkeit. Falls Sie versehentlich mit der Flüssigkeit in Berührung kommt, spulen Sie die betroffenen Stellen mit Wasser ab. Falls die Flüssigkeit in die Augen gelamt, begeben Sie sich zusätzlich in arztliche Behandlung. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

6) Service

a) Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.

II. SICHERHEITSHINWEISE FÜR BATTERIELADEGERAT UND AKKUPACK

1. BEWAHREN SIE DIESE SICHERHEITSHINWEISE GUT AUF.
   Die vorliegende Anleitung enthalt wichtige Sicherheitschinweise für Ladegerät und Akkupack.
2. Lesen Sie vor Gebrauch des Ladegerats alle Anweisungen und Hinweise auf Ladegerät und Akkupack.
3. Ladegerät und Akkupack sind speziell aufeinander abgestimmt. Daherarf das Ladegerät nicht fur batteriebetriebene Werkzeuge oder Akkupacks anderer Hersteller eingesetzt werden. Außerdem darf der Akkupack auch keinesfalls mit einem anderen Ladegerät aufgeladen werden.
4. Setzen Sie Ladegerät und Akkupack keinem Regen oder Schnee aus, und vermeiden Sie feuchte Benutzungsorte.
5. Der Einsatz eines nicht ausdrücklich empfohlenen Zusatzgeräts kann zu Branden, Stromschlagen oder Personenschäden führen.
6. Das Netzkabelarf nicht übermäßig belastet werden. Tragen Sie daher niemals das Ladegerät am Netzkabel, und ziehen Sie das Kabel stets nur am Stecker aus der Steckdose. Halten Sie das Netzkabel fern von Wärme, Öl und scharfen Kanten.
7. Verwenden Sie keinesfalls ein Verlängerungskabel.
8. Das Ladegerätarf keinesfalls mit beschädigtem Netzkabel oder Netzstecker betrieben werden. Die beschädigten Teile sind sofort auszutauschen. Lassen Sie die Teile von qualifiziertem Personal reparieren.
9. Falls das Ladegerät einem heftigen Stoß ausgesetzt war, auf den Boden gefallen oder auf andere Art beschädigt worden ist, darf es keinesfalls betrieben werden, sondern ist zum Kundendienst zu bringen.

10. Zerlegen Sie keinesfalls selbst das Ladegerät, sondern bringen Sie es bei erforderlichen Wartungs- und Reparaturarbeiten zum Kundendienst. Bei unsachgemäßem Zusammenbau drohen Stromschlag- und Brandgefahr.

11. Trennen Sie vor Wartung oder Reinigung das Ladegerät von der Steckdose, um Stromschläge auszuschlieben.

12. Das Netzkabel ist so zu verlegen, dass niemand darauf troten oder darüber stolpern kann und anderweitige Beschädigungen oder Belastungen des Kabels ausgeschlossen sind.
13. Das Akkupackarf nicht an Orten gelagert werden,wo die Temperatur auf 50^ oder hoher steigen kann (z.B. Werkzeugschuppen aus Metall oder das Innere von Fahrzeugen im Sommer). Andernfalls droht eine Leistungsbeeintrachtigung des Akkupacks.
14. Erschöpfte Akkupacks keinesfalls verbrennen, da sie sonst explodieren können.
15. Das Ladegerat ist für Betrieb mit der üblichen Netzspannung ausgelegt. Das Aufladenarf nur mit der auf dem Typenschild angegebenen Spannung erfolgen. Versuchen Sie nicht, es mit irgendiner anderen Spannung zu betreiben!
16. Laden Sie das Akkupack an einem gut belufteten Ort, unddecken Sie Ladegerat und Akkupack während des Ladevorgangs keinesfalls mit einem Tuch oder dgl.ab.
17. Das Akkupackarf keinesfalls kurzgeschlossen werden. Ein Kurzschluss der Batterie kann zu übermögem Stromfluss, Überhitzung und Verbrennungen führen.
18. Das Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kindern) mit vermin derten körperlichen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis vorgesehen, es sei dann, sie haben eine Betreuung oder Unterweisung im Gebrauch des Gerätes von einer Person erhalten, die für ihre Sicherheit verantwortlich ist.
19. Kinder sollen den beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät speilen.

III. SICHERHEITS HINWEISE Lesen Sieitte alle fol genden Hinweise

1) BEWAHREN SIE DIESE SICHER- HEITSHINWEISE GUT Auf -Die vorliegende Anleitung enthalt wichtige Sicherheits- und Betriebshinweise für das Ladegerät.
2) Lesen Sie vor Gebrauch des Lade gerats alle Anweisungen und Hin weise auf Ladegerat und Akku.
3) VORSICHT - Um die Verletzungs gefahr zu verringern, laden Sie nur geeignete Akkus, wie auf der letzten Seite gezeigt. Andersartige Batterien konnen ber sten und Verletzungen und Beschädigungen verursachen.
4) Setzen Sie Ladegerät und Akku keinem Regen oder Schnee aus, und vermeiden Sie feuchte Benut zungsorte.
5) Der Einsatz eines nicht ausdrücklich empfohlenen Zusatzgerats kann zu Bränden, Stromschägen oder Personenschäden führen.
6) Fassen Sie beim Trennen des Lade gerats vom Netz stets den Stecker, um Schäden an Netzkabel oder -stecker aus zuschreiben.
7) Verwenden Sie keinesfalls ein Verlangerungskabel.
8) Wird das Netzkabel des Ladegerats beschädigt, so darf es nur vom Hersteller, einer Vertrags-Reparaturwerkstatt des Herstellers oder einer ähnlichen qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden.
9) Falls das ladegerät einem heftigen Stoß ausgesetzt war, auf den Boden gefallen oder auf andere Artbeschädigt worden ist, damit es keinesfalls betrieben werden, sondern ist zum Kundendienst zu bringen.
10) Trennen Sie das Ladegerät vor der Wartung oder Reinigung von der Steckdose, um Stromschlagen auszuschlieben.
11) Das Netzkabel ist so zu verlügen, dass niemand darauf troten oder darüber stolpern kann und andererweitige Baschädigungen oder Bela stungen des Kabels aus ges chlossen sind.
12) Ladegerät und Akku sind speziell aufeinander abgestimmt.Daher darf das Ladegerät nicht fur batteriebetriebene Werkzeuge oder Akkus anderer Hersteller eingsetzt werden. Außerdem darf der Akku auch keinesfalls mit einem anderen Ladegerät auf geladen werden.
13) Zerlegen Sie keinesfalls das Lade gerät und das Akku gehäuse.
14) Werkzeug und Akku dürfen nicht an Orten gelagert

werden, wo die Temperatur auf 50^ (122^) oder hoher steigen kann (z.B.Werkzeugs chuppen aus Metall oder das Innere von Fahrzeugen im Sommer). Andernfalls droht eine Leistungsbeeinträchtigung des Akkus.

15) Bei Temperaturen UNDER 0^ (32^) oder UBER 40^ (104^) darf der Akku nicht geladen werden.
16) Erschöpfte Akkus keinesfalls ver brennen, da sie sonst explo dieren können.
17) Das Ladegerät ist für Betrieb mit der üblichen Netzspannung ausgelegt. Das Aufladen darf nur mit der auf dem Typenschild angegebenen Span nung erfolgen.
18) Das Netzkabelarf nicht uber mäbig belastet werden. Tragen Sie daher niemals das Ladegerät am Netzkabel, undziehen Sie das Kabel stets nur am Stecker aus der Steckdose. Halten Sie das Netzkabel fern von Wärme, Öl und svharfen Kanten.
19) Laden Sie den Akku an einem gut belufteten Ort, und decken Sie Ladegerät und Akku während des Ladevorgangs keinesfalls mit einem Tuch oder dgl. ab.
20) Der Akku darf keinesfalls kurz-geschlossen werden. Ein Kurz-schluss kann zu Überhitzung und Verbrennungen führen.
21) HINWEIS: Wird das Netzkabel des Ladegerats beschädigt, soarf es nur von einer Vertrags-Reparaturweckstatt des Herstellers ausgetaucht werden, da fur diese Aebeit Spezialwerkzeug erforderlich ist.
22) Das Gerät ist keine tragbare Leuchte, die für die Verwendung durch Kinder geeignet ist.
23) Kinder dürfen nicht mit dem Gerät spielen.

Symbol	Bedeutung
	Um das Verletzungsrisiko zu verringern, muss der Anwender die Bedienungsanleitung gelesen und verstanden haben.
	Nur für den Gebrauch in Innenräumen bestimmt

WARNING

Die LED-Leuchten erzeugen Wärme, während sie im Gebrauch sind. Die Wärme kann sich stauen und einen Unfall verursachen.

• Decken Sie die LED-Lampe nicht mit Stoff oder Papier ab, während sie im Gebrauch ist.
• Berühren Sie die LED-Leuchten nicht, während sie im Gebrauch sind oder unmittelbar danach, da sie heißt werden.
• Verwenden Sie keine anderen Akkusätze als die in den technischen Daten angegebenen.

VORSICHT

1. Diese LED-Lampe ist nicht wasserdicht.

2. Nicht an feuchten oder nassen Orten verwenden.

3. Nicht Regen oder Schnee aussetzen.

4. Nicht mit Wasser abspulen.
   Bewahren Sie sie an einem sicheren, trockenen und sauberen Ort auf, wenn sie nicht verwendet wird.

5. Die LED-Lampe schaltet sich automatisch aus, wenn die Akkuspannung unter einen bestimmten Wert abfällt.

6. Nehmen Sie die LED-Lampe nicht auseinander. Die Instandhaltung ist von einem autorisierten Kundendienstzentrum durchzufahren.
7. Den Akkusatz nicht ins Feuer werfen. Dies kann eine Explosion verursachen.
8. Schauen Sie nicht in das LED-Licht und vermeiden Sie, dass die Lichter unmittelbar in die Augen gelangen. Wenn die LED-Lichter fortlaufend in die Augen gelangen, kann dies zu Verletzungen der Augen führen.

WARNING

• Bitte verwenden Sie für diese wiederaufladbare Gerät nur die von Panasonic vorgesehenen Akkus.
• Der Akku darf nicht im selben Behälter wie Nagel oder ähnliche metallische Gegenstände transportiert oder gelagert werden.
• Entsorgen Sie diesen Akku niemals im Feuer und setzen Sieihn keinesfalls starker Hitze aus.
  Versuchen Sie niemals, Gegenstände wie Nagel in den Akku zu schlagen, und setzen Sie ihn keinen Stößen aus. Sehen Sie außerdem davon ab, den Akku zu zerlegen oder zu verändern.

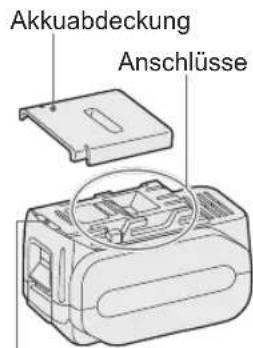

• Achten Sie darauf, dass keine metallischen Gegenstände mit den Anschlüssen des Akkus in Verbindung kommt.
• Laden Sie den Akku niemals an einem Ort mit hoher Temperatur, beispielsweise geben einem Feuer oder direkter Sonneneinzahlung. Anderfalls kann dies zu Überhitzung, einem Brand oder einer Explosion führen.
• Laden Sie den Akku ausschließlich mit dem darauf vorgesehenen Ladegerät. Andernfalls kann dies zu einem Auslaufen des Akkus, zu Überhitzung oder einer Explosion führen.
  Nachdem Sie den Akku von der Maschine oder dem Ladegerät abgenommen haben,bringen Sie stets die Akkuabdeckung wieder an. Anderenfalls konnten die Akkukontakte kurzgeschlossen werden, was zu einem Brand führen kann.
• Wenn der Akku schwach geworden ist, ersetzen Sieihn durch einen neuen. Fortgesetzter Gebrauch eines beschädigten Akkus kann zu Wärmeerzeugung, Entzündung oder Bruch führen.

IV. ZUSAMMENBAU

1. Zum Anschlieben des Akkus; (Abb. 1) Die Ausrichtmarkierungen aufeinander ausrichten, und den Akku anbringen. Den Akku einschieben, bis er einrastet.
2. Zum Entfernen des Akkus: Drucken Sie die Taste und schiben Sie den Akkupack nach vorn.
3. Tragegurt: (Abb. 2) Befolgen Sie den Schritt, um die Schleife an der Schnalle zu befestigen. Stellen Sie sicher, dass der Gurt sichere an der LED-Lampe befestigt ist.

V. BETRIEB

So verwenden Sie die LED-Lampe

1. Setzen Sie den Akkusatz in das Hauptgerät ein.
2. Einstellung des Kopfinkels; (Abb. 3)
3. Drucken Sie den Schalter einmal, um beiden LED-Leuchten (1 + 2) einzuschalten.

Drucken Sie den Schalter erneut, um nur das LED-Licht an der Seitenfläche (1) einzuschalten.

Drucken Sie den Schalter erneut, um die LED-Leuchte auszuschalten.

Funktion zur Vermeidung übermaiger Entladung

Um plottliches Abschalten zu vermeiden, werden die LED-Lichter etwa 10 Minuten lang abgedunkelt, bevor der Akku zur Neige gehen.

• Lesen Sie die Bedienungsanleitung des Ladegerats zum Aufladen des Akkus und zum Umgang mit dem Akku.

So verwenden Sie den Haken

1. Heben Sie den Haken an, umihn zu verwenden. (Abb. 4)
2. Die LED-Lampe kann aufgehigt werden, um einen Schaltschrank auszuleuchten. (Abb. 5)

WARNING

Verwenden Sie den Haken nicht an einem Ort, an dem er nicht vollständig am rechten Platz verriegelt werden kann.
- Das Gerät kann möglicherweise herunterfallen und eine Verletzung verursachen.

VORSICHT

Verwenden Sie beim Aufhängen an einem hochgelegenen Ort ein Seil, um das Gerät zu sichern, sodass es nicht herunterfällig.

• Das Gerät kann möglicherweise herunterfallen und eine Verletzung verursachen.

VI. WARTUNG

• Entnehmen Sie den Akkupack aus der LED-Lampe, wenn Sie etwaige Anpassungen vornehmen, das Zubehör austauschen oder die LED-Lampe lagern.
• Wischen Sie zur Reinigung der LED-Lampe diese mit einem trockenen, weichen Tuch ab.

WARNING

Der Akkupack muss aus der LED-Lampe entnommen werden, bevor diese verschrottet wird.

VII. ZUBEHÖR

Akku

• Siehe Technische Daten.

Akku-Ladegerät

• Für Nachfragen wenden Sie sichitte an ihren Fachhändler.

HINWEIS: Akku und Ladegerät sind in this sem Satz nicht enthalten.

[Akku]

FürrichtigenGebrauchdes Akkus

Um eine möglichst lange Lebensdauer des Li-Ion-Akkus zu erzielen, lagern Sieihn nach dem Gebrauch, ohneihn aufzuladen.
- Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind. Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.
- Wenn Sie den Akku nicht benutzen, halten Sieihn von Metalgengenständen fern: Buroklammern, Munzen, Schlüssel, Nagel, Schrauben oder andere keine Metalgengegenstände konnen die Kontakte kurzschlieben. Das Kurzschlieben der Akkukontakte kann Funken, Verbrennungen oder einen Brand verursachen.
Sorgen Sie bei Benutzung des Akkus für ausreichende Belüfung des Arbeitsplatzes.

Lebensdauer des Akkus

Der Akku hat nur eine begrenzte Lebensdauer.
Wenn auch nach einer ordnungsgemäßen
Ladung die Betriebszeit extrem kurz ist, muss der Akku erneert werden.

Batterie-Recycling HINWEIS:

Um Umweltschutz und Material-Recycling zu gewährleisten, müssen Sie die Batterie zur örtlichen Entsorgungsstelle bringen, falls eine solche in Ihr dem Land vorhanden ist.

Gebrauchsempfehlungen
Schild

Unbedingt die Akkuschutzkappe verwenden

• Wenn der Akku nicht benutzt wird, bewahren Sieihn so auf, dass die Kontakte nicht durch Fremdstoffe, wie z. B. Staub und Wasser usw., verschmutzt werden. Bringen Sie unbedingt die Akkuschutzkappe zum Schutz der Kontakte an.

• Achten Sie beim Laden des Akkus darauf, dass die Kontakte am Ladegerät frei von Fremdstoffen, wie z. B. Staub und Wasser usw., sind. Reinigen Sie die Kontakte vor dem Laden des Akkus, falls Fremdstoffe auf den Kontakten vorhanden sind. Die Lebensdauer der Akkukontakte kann durch Anhaften von Fremdstoffen, wie z. B. Staub und Wasser usw., während des Betriebs beeinträchtigt werden.

VORSICHT: Zum Schutz des Motors oder des Akkus mussen beim Betrieb die folgenden Punkte beachtet werden.

• Wenn der Akku heißt wird, wird die Schutzfunktion aktiviert und der Betrieb des

Akkus wird gestopt.

Für den sicheren Gebrauch

• Der Akku ist aus Sicherheitsgründen so entwickeln, dass er in zwei Schritten eingesetzt werden muss. Vergewissern Sie sich vor dem Gebrauch, dass der Akkusatz ordnungsgemäß in das Hauptgeräteingesetzt wurde.
• Setzen Sie den Akku in das Gehäuse des Werkzeugs ein, bis die rote oder gelbe Markierung verschwindet.

[Ladegerät] Laden

VORSICHT:

• Das Ladegerät ist nur für den Betrieb mit der elektrischen Standardleistung in Haushalten gedacht, wie auf dem Typenschild angegeben. Laden Sie sie nur mit der auf dem Typenschild des Geräts angegebenen Spannung auf, z. B. 230 V / 50 Hz.
  Versuchen Sie nicht, es mit irgendem anderen Spannungs- oder Frequenzwert zu verwenden!
• Falls die Temperatur des Akkus unter etwa -10^ abfällt, wird der Ladevorgang automatisch abgebrochen, um eine Verschlechterung des Akkus zu verhufen.
• Laden Sie den Akku nicht, wenn seine Temperatur unter 0^ (32°F) liegt.
• Wenn Sie einen kalten Akkupack (unter 0^ ) an einem warmen Ort aufladen möchen, setzen Sie den Akkupack an diesen Ort liegen und warten Sie mindestens eine Stunde lang, bis sich der Akku aufgewärmt und die Raumtemperatur erreicht hat. Andernfalls kann der Akkupack möglichereweise nicht vollständig aufgeladen werden.
• Lassen Sie das Ladegerat abkühlen, wenn mehr als zwei Aktus nacheinander aufgeladen werden.
• Stecken Sie ihre Finger nicht in die Kontaktöffnung, um das Ladegerät festzuhalten, oder bei anderen Gelegenheiten.

VORSICH

Um die Gefahr eines Brandes oder Schadens am Ladegerät zu verhindern.

• Decken Sie die Entlüftungsöffnungen des Ladegerates und den Akku nicht ab.
• Trennen Sie das Ladegerät vom Stromnetz, wenn es nicht benutzt wird.

HINWEIS:

Beim Kauf ist Ihr Akku nicht voll aufgeladen. Laden Sie daher den Akku vor Gebrauch auf.

Ladevorgang

1. Ladegerät an Wandsteckdose anschließen. HINWEIS:

Beim Einführen des Steckers in die Netzsteckdose kann es zu Funkenbildung kommt. Dies stellt jedoch kein Sicherheitsrisiko dar.

1. Setzen Sie den Akku fest in das Ladegerät ein.

2. Die Ausrichtmarkierungen aus richten, und den Akku in das Dock des Ladegerates einsetzen.

3. In Pfeilrichtung nach vorn schie ben.

Ausrichtmarkierungen

1. Wahrend des Ladens leuchtet die Ladekontrolllampe. Mit Erreichen der vollen Ladung sprecht automatisch eine interne, elektronische Schaltung an, die ein Überladen verhindert.

2. Das Laden beginnnt nicht, solange der Akku noch heiß ist (wie z.B. unmittelbar nach intensivem Gebrauch). Die Bereitschaftslampe blinkt in Orange, bis der Akku abgekühlt ist. Das Laden beginnnt dann automatisch.

3. Die Ladekontrollampe (grün) blinkt langsam, wenn der Akku zu etwa 80% aufgeladen ist.

4. Wenn der Ladevorgang beendet ist, erlischt die grüne Ladekontrollampe.
5. Falls die Akkutemperatur 0^ oder weniger betragt, dauert der Ladevorgang bis zur vollen Aufladung des Akkus länger als die normale Ladezeit. Selfst wenn der Akku voll aufgeladen ist, hat er nur etwa 50% der Leistung eines voll aufgeladenen Akkus bei normaler Betriebstemperatur.
6. Wenden Sie sich an einen Vertragshandler, falls die Ladekontrollampe (grün) nicht erlischt.
7. Wenn ein vollständig aufgeladener Akku erneut in das Ladegerät eingesetzt wird, leuchtet die Ladekontrollampe auf. Nach einigen Minuten erlischt die grüne Ladekontrollampe.

ANZEIGELAMPEN

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

These Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmull gegeben werden sollen.itte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/ EG und 2006/66/EG zu Ihrzuständigen Sammelpunktken.
Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie damit, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäß Abfallbehandlung auftreten konnen.
Wenn Sie ausfuhrlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sichitte an ihre ortlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften konnen wegen nicht ordnungsgemäßer Entsorgung these Abfalls Strafgelder verhängt werden.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit ihrem Handler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für Sie bereit.

[Informationen zur Entsorgung in anderen Ländern außerhalb der Europäischen Union]

Dieses Symbol ist nur in der Europäischen Union gültig.
Bitte treten Sie mit ihrer Gemeindeverwaltung oder ihrem Handler in Kontakt, wenn Sie these Produkt entsorgen möchten, und Fragen Sie nach einer Entsorgungsmöglichkeit.

VIII. TECHNISCHE DATEN

HINWEIS: Das Gewicht ist mit 0,01 kg angegeben.

Modellnr.	EY37C2
Größe	287 mm × 124 mm × 55 mm(11-5/16" × 4-7/8" × 2-5/32")
Gewicht	0,34 kg (0,75 lbs)
Akkusätze	Lithium-lonen-Akkusatz
	EY9L41 EY9L42 EY9L44 EY9L45 EY9L50 EY9L51 EY9L61 EY9L622
Akkuspannung	DC 14,4 V DC 18 V DC 21,6 V
	3,6 V × 4 Zellen 3,6 V × 8 Zellen 3,6 V × 10 Zellen3,6 V × 6 Zellen3,6 V × 12 Zellen

HINWEIS: Diese Tabelle kann Modelle enthalten, die möglicherweise in Ihr Wohngebiet nicht angegeben werden.

Bitte nehmen Sie auf den neusten Generalkatalog Bezug.

Name und Adresse des Handlers entnehmer Sieitte der beiliegenden Garantiekarte.

IX. ANHANG

ZUSATZ ZUR GARANTIE

Ausfall und Schaden durch dauernde Benutzung über lange Zeit (z.B.: Fabriksarbeit am Montagefließband usw.) sind nicht von der Garantie abgedeckt.

VIII. FICHE TECHNIQUE

2) Elektrische verilgheit

Ziede technische gegevens.

Acculader

VIII. TECHNISCHE GEGEVENS
