BEDIENUNGSANLEITUNG Lumix DMWFL500 PANASONIC

Before use, please read these instructions completely. Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des Gerätes vollständig durch.

Informationen für Ihre Sicherheit 39

Vermeidung von Störungen 40

Beiliegendes Zubehör 40

Bezeichnung der Bauteile 41

Im Anzeigefeld erscheinende Anzeigen.... 42

Zum Thema Batterien 43

Einsetzen und Entfernen der Batterien im Gerät (optional) 46

Kontrolle des Restladestands der Batterien im Gerät 47

Montage des Gerätes an der Digitalkamera und Entfernen von dieser 48

Fotografieren unter Verwendung einer Digitalkamera mit Datenaustausch-Funktionen.... 49

Auswahl des Blitzlicht-Modus....49

[TTL AUTO] 50

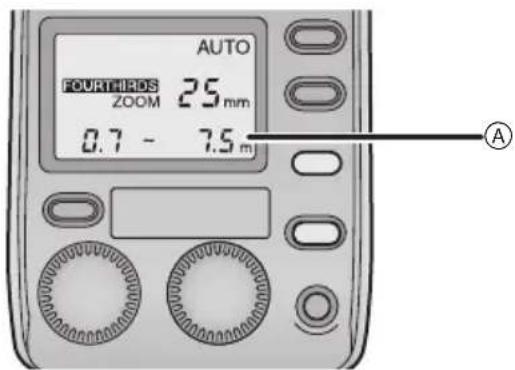

[AUTO] 51

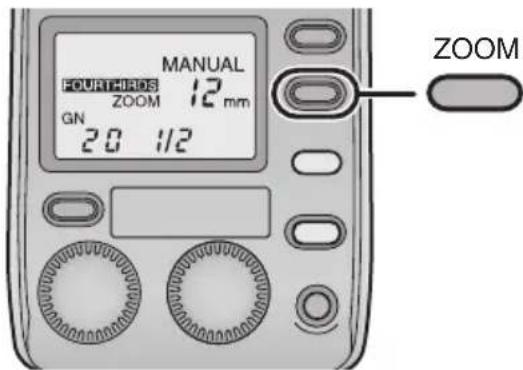

[MANUAL] 52

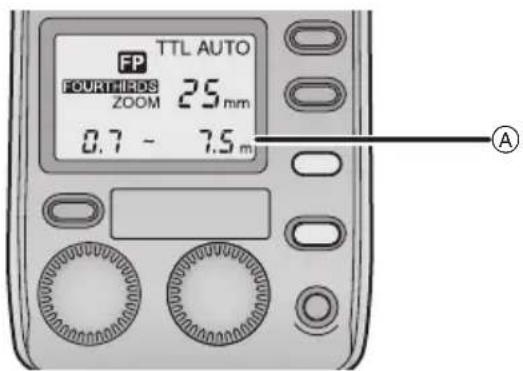

[FP TTL AUTO] 53

[FP MANUAL] 54

Fotografieren unter Verwendung einer Digitalkamera ohne Datenaustausch-Funktionen...... 56

Auswahl des Blitzlicht-Modus.... 56

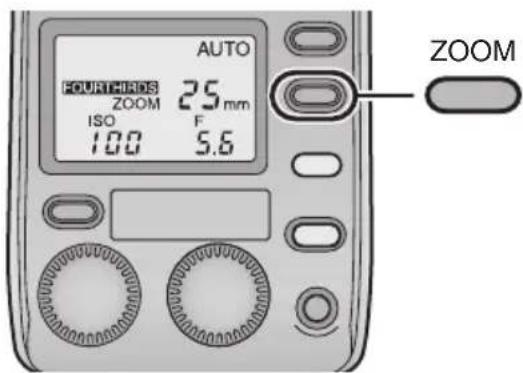

[AUTO] 57

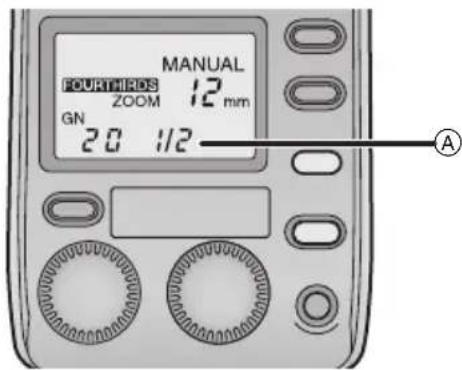

[MANUAL] 59

Weitere Anwendungen....60

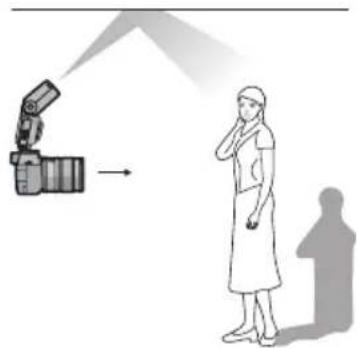

Fotografieren bei Reflexbeleuchtung 60

Fotografieren aus geringer Entfernung 61

Manuelle Auswahl des Beleuchtungswinkels.... 61

Gebrauch des Wide Panel 62

Auswahl vieler verschiedener Fotoanwendungen mit Blitzlicht 63

Funktionen....64

Zum Thema Dauerauslösung 66

Tabelle der Leitzahlen (GN) 67

Störungssuche....69

Hinweise zur Benutzung 71

Technische Daten 73

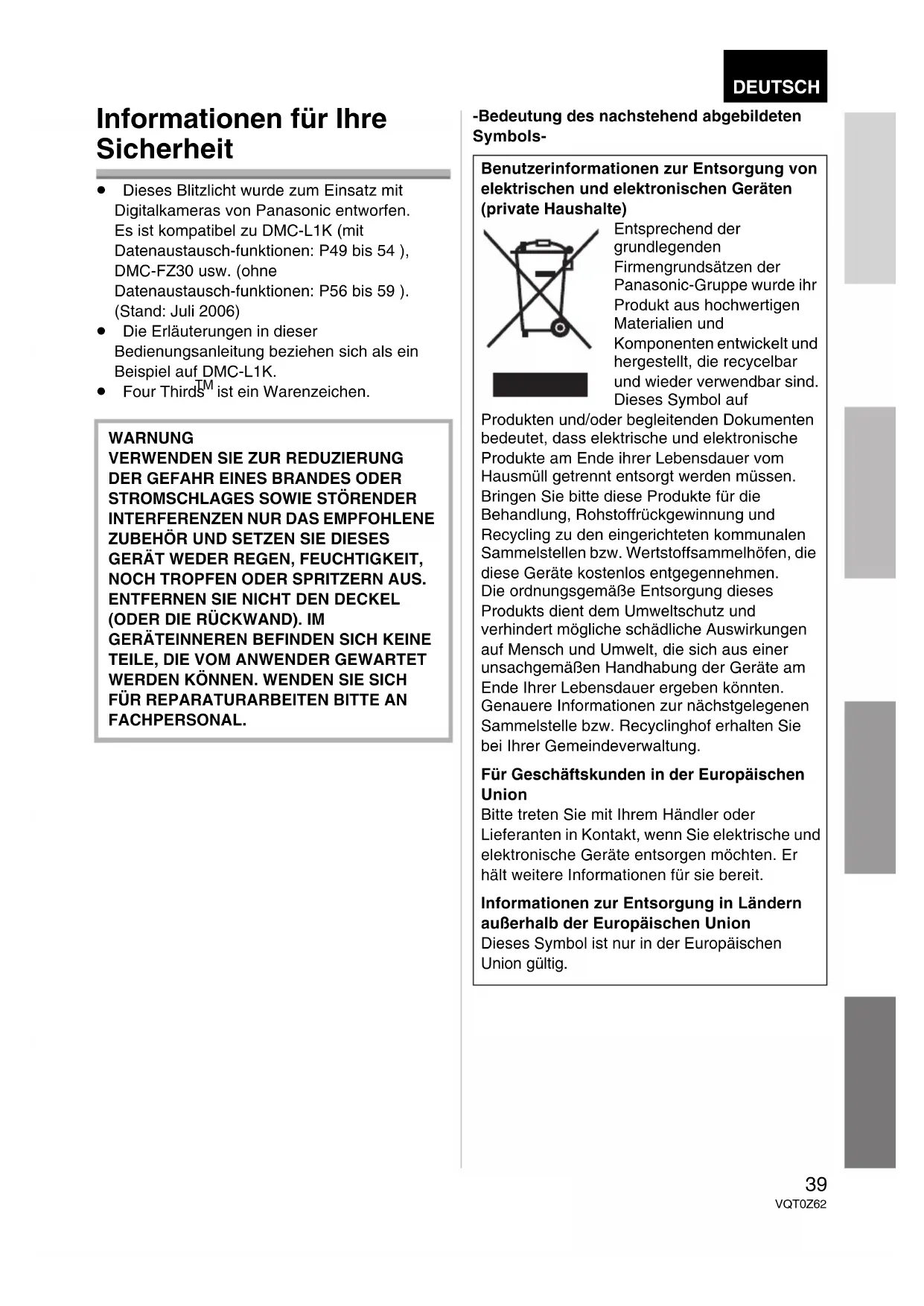

Informationen für Ihre Sicherheit

• Dieses Blitzlicht wurde zum Einsatz mit Digitalkameras von Panasonic entworfen. Es ist kompatibel zu DMC-L1K (mit Datenaustausch-funktionen: P49 bis 54 ), DMC-FZ30 usw. (ohne Datenaustausch-funktionen: P56 bis 59 ). (Stand: Juli 2006)
• Die Erläuterungen in dieser Bedienungsanleitung beziehen sich als ein Beispiel auf DMC-L1K.
• Four Thirds ^TM ist ein Warenzeichen.

WARNUNG VERWENDEN SIE ZUR REDUZIERUNG DER GEFAHR EINES BRANDES ODER STROMSCHLAGES SOWIE STÖRENDER INTERFERENZEN NUR DAS EMPFOHLENE ZUBEHÖR UND SETZEN SIE DIESES GERÄT WEDER REGEN, FEUCHTIGKEIT, NOCH TROPFEN ODER SPRITZERN AUS. ENTFERNEN SIE NICHT DEN DECKEL (ODER DIE RÜCKWAND). IM GERÄTEINNEREN BEFINDEN SICH KEINE TEILE, DIE VOM ANWENDER GEWARTET WERDEN KÖNNEN. WENDEN SIE SICH FÜR REPARATURARBEITEN BITTE AN FACHPERSONAL.

-Bedeutung des nachstehend abgebildeten Symbols-

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclebar und wieder verwendbar sind. Dieses Symbol auf

Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw. Wertstoffsammelhöfen, die diese Geräte kostenlos entgegennehmen. Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten. Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Vermeidung von Störungen

Hinsichtlich des Umgangs mit dem Gerät

• Setzen Sie das Gerät keinen starken Erschütterungen oder Stößen aus. Dadurch werden nicht nur Funktionsstörungen am Gerät hervorgerufen, sondern auch der Blitzlichtkopf beschädigt.
• Prüfen Sie vor dem Transport des Gerätes, ob das Wide Panel richtig eingefahren wurde. (P62)
• Sand und Schmutz können Funktionsstörungen am Gerät hervorrufen. Schützen Sie das Gerät deshalb davor, wenn Sie es in einer Umgebung, wie am Strand, benutzen.
• Achten Sie beim Fotografieren an Regentagen oder in einer Umgebung, wie am Strand, darauf, das Gerät trocken zu halten.
• Das Gerät ist nicht wasserdicht. Wischen Sie, sollten Regen oder Wassertropfen auf das Gerät spritzen, das Wasser mit einem trockenen Tuch ab. Setzen Sie sich mit Ihrem Händler oder dem nächstgelegenen Service-Center in Verbindung, sollte das Gerät nicht normal funktionieren.
• Lesen Sie dazu die Bedienungsanleitung zu Ihrer Digitalkamera.

■ Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird

• Entfernen Sie unbedingt die Batterien aus dem Gerät.
• Bleiben die Batterien im Gerät fließt, auch wenn das Gerät ausgeschaltet ist, ständig ein schwacher Strom, wodurch die Batterien entladen werden. (Für Details zu Nickel-Metallhydrid-Batterien siehe auf P45.)
• Bewahren Sie die Batterien an einem kühlen, von Feuchtigkeit freien Ort auf, an dem die Temperatur so konstant wie möglich gehalten wird.

(Empfohlener Temperaturbereich:

15 °C bis 25 °C;

empfohlener Feuchtigkeitsbereich:

40% bis 60%)

- Sollten Sie das Gerät und / oder seine Batterien in einem Schrank aufbewahren wollen, wird empfohlen, diesen ein Trockenmittel (Silikat-Gel) beizufügen.

Beiliegendes Zubehör

[Kontrollen, die beim Entfernen der Verpackung des Geräts vorzunehmen sind]

Prüfen Sie beim Entnehmen des Gerätes aus seinem Karton, ob das Hauptgerät und sein beiliegendes Zubehör vorhanden sind.

Kontrollieren Sie deren äußeres Aussehen und ihre Funktionsweise, um zu prüfen, dass es während des Vertriebs und Transports nicht zu Beschädigungen gekommen ist.

Setzen Sie sich, sollten Sie Störungen feststellen, vor dem Gebrauch des Gerätes mit Ihrem Händler in Verbindung.

Verwenden Sie für dieses Blitzlicht nur die unten gezeigte Blitzlichthülle.

Blitzlichthülle VFC4216

• Die Batterien sind optional.

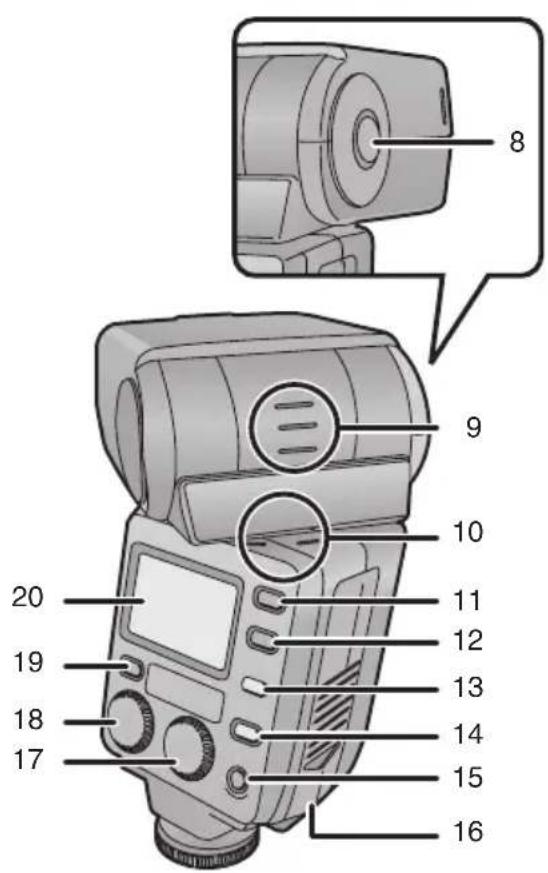

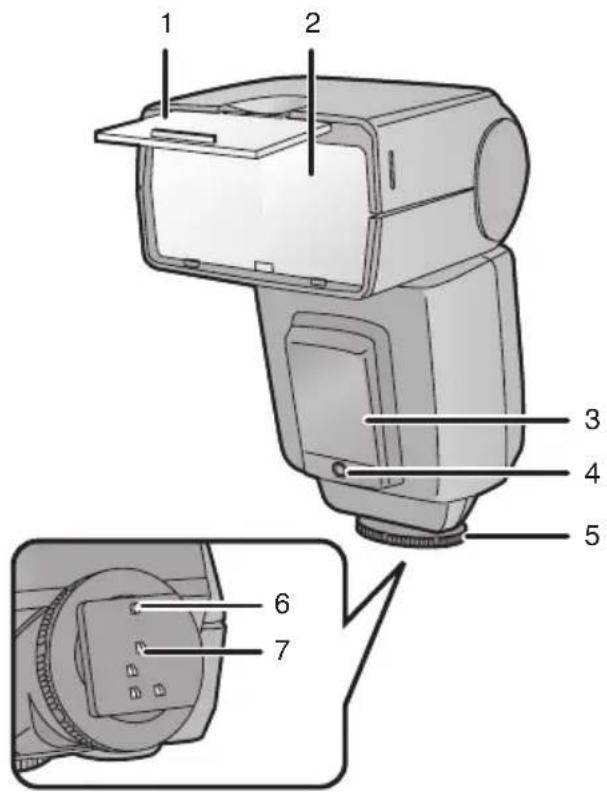

Bezeichnung der Bauteile

1 2 3 4 5 6 7

8 9 10 11 12 13 14 15 16 17 18 19 20

1 Wide Panel (P62)

2 Blitzlichtkopf

3 AF-Hilfsstrahl (P65)

- In dunkler Umgebung, wo es schwierig ist, das Objekt scharf zu stellen, können Sie einen Lichtstrahl auf das Objekt richten, um das Scharfstellen zu erleichtern. (Der AF-Hilfslampe funktioniert nur, wenn dieses Blitzlicht mit einer digitalen Spiegelreflexkamera "Four Thirds™" von Panasonic benutzt wird: mit anderen Kameras funktioniert es nicht.)

4 Blitzlichtsensor

5 Arretierring (P48)

6 Arretierstift (P48)

7 Kontaktbereich (P48)

8 Reflex-Entriegelungstaste (P48, 60)

9 Reflex-Winkelanzeige nach oben/unten (P60)

10 Reflex-Winkelanzeige nach links/rechts (P60)

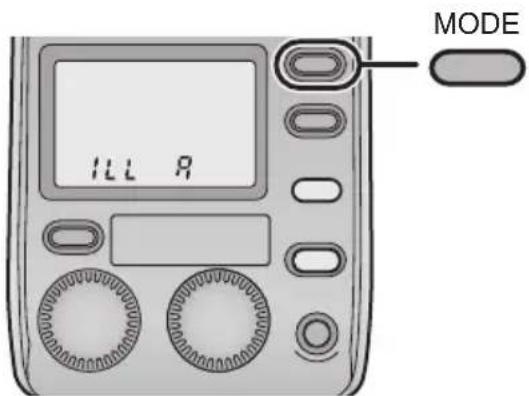

11 [MODE]-Taste (P49, 56, 64)

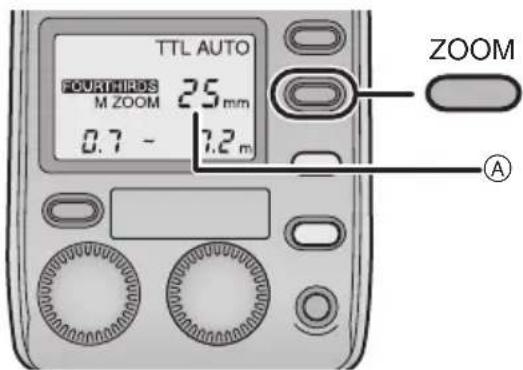

12 [ZOOM]-Taste (P57, 59, 61, 62)

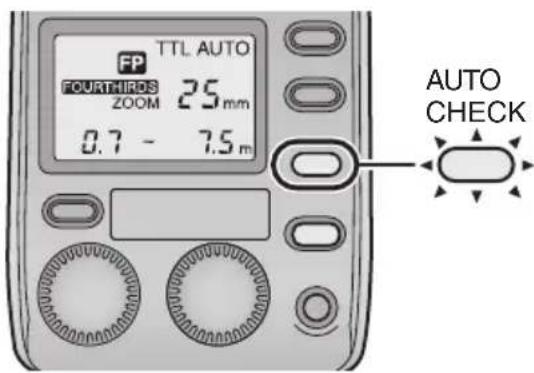

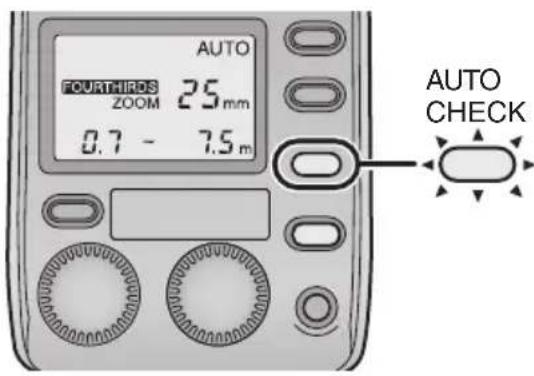

13 [AUTO CHECK]-Leuchte (P47, 50, 57)

14 [TEST/CHARGE]-Taste (P47, 49, 56)

15 [POWER]-Taste (P47, 49, 56, 64)

16 Batteriedeckel (P46)

17 [F]-Schalter (P55, 57, 64)

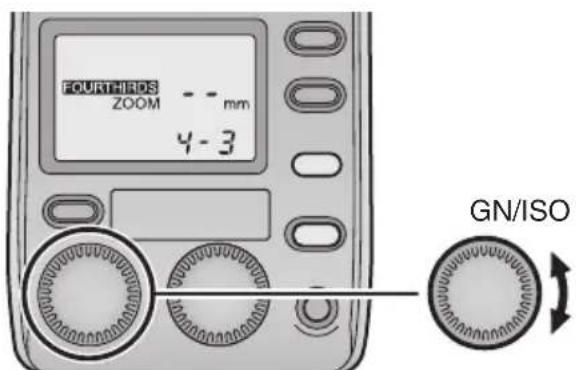

18 [GN/ISO]-Schalter (P52, 57, 59, 64)

19 [LIGHT]-Taste (P64)

- Das Anzeigefeld leuchtet für etwa 15 s auf. Zudem kann es durch den Betrieb einer Digitalkamera mit Datenaustausch-Funktionen zum Aufleuchten gebracht werden.

20 Anzeigefeld (P42)

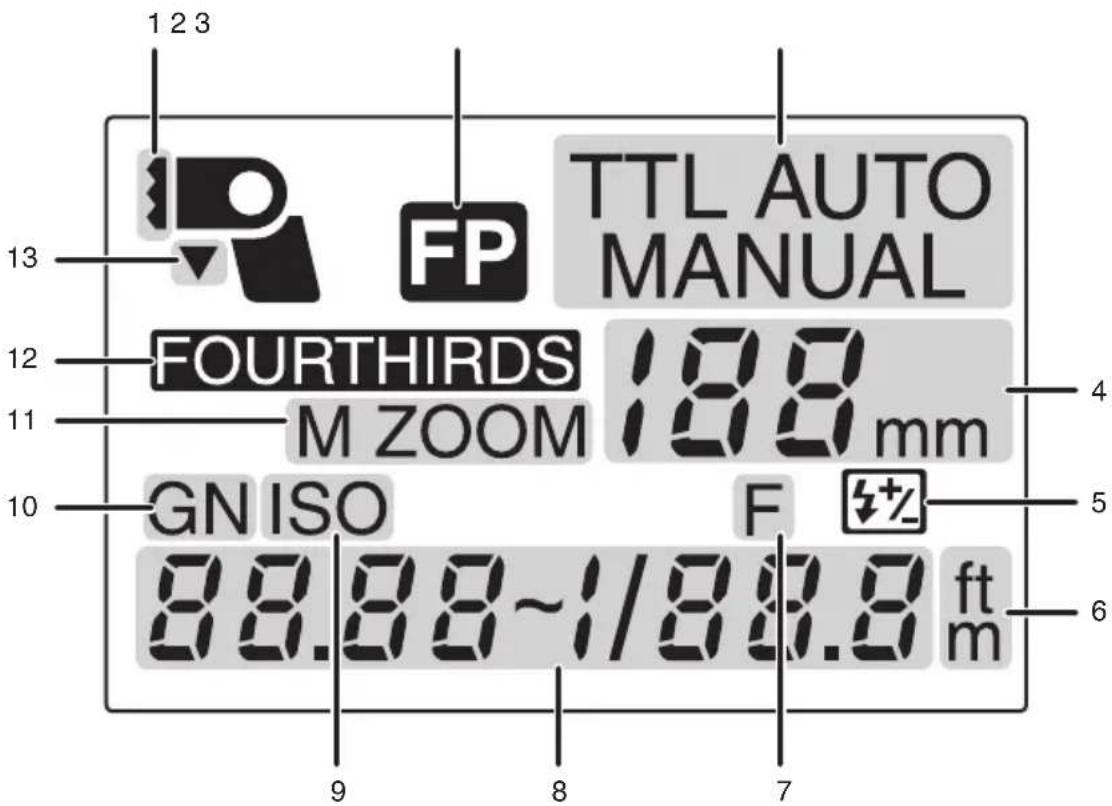

1 2 3 FP TTL AUTO MANUAL 13 12 FOURTHIRDS 19.8 mm 11 M ZOOM 10 GN ISO F % 88.88~1/88.8 ft 7 m 9 8 7 6

1 Wide Panel-Anzeige (P62)
2 FP-Aktivierung (P53, 54)
3 Blitzlicht-Modus (P49, 56)
4 Zoom-Wert (P61)
5 Einstellung der Blitzlichtintensität (P55)
6 Fuß-/Meter-Anzeige (P65)
7 Blendenöffnung
8 Einrichten der Anzeigen (Leitzahl, ISO-Empfindlichkeit, Blendenöffnung, Blitzlichtarbeitsentfernung, richtige Entfernung, Einstellung der Blitzlichtintensität)
9 ISO-Empfindlichkeit
10 Leitzahl (GN) (P67)

11 ZOOM-Modus (P61)
12 Beleuchtungswinkel-Anzeige (P65)
- [FOUR THIRDS]: Der Beleuchtungswinkel ergibt sich aus der Brennweite des "Four Thirds" Digitalkameraobjektivs.
• [135]: Der Beleuchtungswinkel wird in die Brennweite der Kamera 135 (35 mm-Film Umwandlung) umgewandelt und angezeigt.

13 Aufklapp-Blitzlicht (P61)

Zum Thema Batterien

■ Verwendbare Batteriearten

AA Alkaline-Trockenbatterien (LR6)

AA Wiederaufladbare Nickel-Metallhydrid-Batterien (Ni-MH)

• Es wird zur Verwendung von Batterien von Panasonic geraten.
• Die Leistung der verwendeten Batterien kann deutlich in Abhängigkeit davon variieren, welche Batteriemarke verwendet wird, wie lange die Batterien seit ihrer Herstellung gelagert wurden und wie sie aufbewahrt wurden.
• Die Leistung der Batterien verringert sich vorübergehend bei niedrigen Temperaturen (unter 10 °C), kehrt jedoch zurück, wenn die Temperatur Raumtemperatur erreicht.
• Bei bestimmten Umgebungstemperaturen und Betriebsbedingungen kann es zu Funktionsstörungen kommen. Jedoch handelt es sich dabei nicht um Defekte.
• Um zu gewährleisten, dass die Batterien so lange wie möglich funktionieren, wird empfohlen, das Gerät in den Zeiträumen zwischen dem Aufnehmen von Fotos auszuschalten. Wenn das Gerät über einen längeren Zeitraum genutzt werden soll, wird zum Einsatz von wiederaufladbaren Nickel-Metallhydrid-Batterien geraten.
• Nach dem Ausschalten gewinnen die Batterien unter Umständen etwas von ihrer Leistung zurück, wenn sie eine gewisse Zeit ausruhen, jedoch werden sie dann schnell wieder unbenutzbar. Denken Sie aus diesem Grund immer daran, verbrauchte Batterien durch neue zu ersetzen.

■ Batteriearten, mit denen der Betrieb nicht gewährleistet ist

AA Ni-Cd-Batterien

AA Nickel-Mangan-Batterien (ZR6)

AA Lithium-Batterien (FR6)

AA Mangan-Batterien (R6)

AA Oxyride-Trockenbatterien(Oxy-Nickel-Hydroxid) (LR6)

CR-V3 Lithium-Akkus

• Panasonic garantiert beim Einsatz beliebiger der oben aufgeführten Batterien, nicht für den richtigen Betrieb des Gerätes. Außerdem kann die Verwendung dieser Batterien zum Auslaufen von Elektrolyt, Störungen beim Einschalten und anderen Defekten führen.

■ Batterien mit Formen, die nicht verwendbar sind

• Das Einsetzen von Batterien mit ungewöhnlichen Formen im Gerät kann zum Auslaufen von Elektrolyt, zum Entstehen von Wärme und auch zum Reißen dieser Batterien führen.
• Bei einigen auf dem Markt erhältlichen Batterien fehlt ein Teil oder die gesamte Hülle. Solche Batterien dürfen keinesfalls benutzt werden. (Siehe in der nachstehenden Abbildung.)

- Batterien (blanke Batterien) ohne äußere Hülle oder Batterien, bei denen ein Teil ihrer Hülle fehlt

- Batterien mit flacher Elektrode

■ Umgang mit den Batterien

Ein falscher Umgang mit den Batterien kann zum Auslaufen von Elektrolyt, zum Entstehen von Wärme und auch zum Reißen der Batterien führen. Beachten Sie die folgenden Vorsichtsmaßnahmen.

• Setzen Sie die Batterien weder Wasser noch Meerwasser aus und verhindern Sie, dass ihre Kontaktbereiche feucht werden.
• Entfernen bzw. beschädigen Sie nicht die äußere Hülle der Batterien.
• Lassen Sie die Batterien nicht fallen, schlagen Sie sie nicht auf andere Gegenstände oder setzen Sie sie keinen anderen starken Erschütterungen aus.
• Verwenden Sie die Batterien nicht länger, sobald Sie ein Auslaufen von Elektrolyt, Verformungen, Verfärbungen oder andere derartige Defekte feststellen.
• Bewahren Sie die Batterien nicht an Orten auf, an denen hohe Temperatur und/oder Feuchtigkeit herrscht.
• Halten Sie die Batterien aus der Reichweite von Kindern und Babys fern.
• Ersetzen Sie beim Austausch der Batterien alle vier Batterien durch neue des gleichen Typs.
• Entfernen Sie die Batterien aus dem Gerät, wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen.
• Die Batterien sind unter Umständen kurz nach dem Gebrauch des Gerätes heiß. Schalten Sie deshalb die Stromversorgung des Gerätes ab und warten Sie vor dem Entnehmen der Batterien aus dem Gerät ab, bis ihre Temperatur gesunken ist.
• Bei niedrigen Temperaturen (unter 10 °C) verringert sich die Leistung der Batterien und reduziert sich die Anzahl der vom Gerät ausgelösten Blitze deutlich. Die Betriebsdauer der Batterien verkürzt sich besonders, wenn Alkaline-Trockenbatterien verwendet werden. Wärmen Sie die Batterien deshalb vor dem Gebrauch in Ihrer Tasche an. Vermeiden Sie dabei aber einen direkten Kontakt mit Feuerzeugen, anderen Gegenständen aus Metall bzw. Taschen-/Körperwärmern.
• Die Anzahl der vom Gerät ausgelösten Blitze kann sich zudem deutlich verringern, wenn die Batterieelektroden ⊕ und ⊖ öligen Ausscheidungen der Haut oder anderen Arten von Schmutz ausgesetzt sind. Wischen Sie vor dem Einsetzen der Batterien die Elektroden ⊕ und ⊖ vorsichtig mit einem weichen, trockenen Tuch ab.

Sollte Elektrolyt aus den Batterien auslaufen, müssen alle Spuren des Elektrolyts im Batteriefach entfernt und dann neue Batterien bzw. vollkommen aufgeladene Nickel-Metallhydrid-Batterien eingelegt werden.

Sollte Elektrolyt auf Ihre Hände oder Kleidung gelangen, muss dieses sorgfältig mit Wasser abgespült werden. Falls Elektrolyt in Ihre Augen gelangt, besteht die Gefahr, dass Sie Ihr Augenlicht verlieren. Reiben Sie in diesem Fall nicht die Augen sondern spülen Sie sie mit sauberem Wasser und suchen Sie einen Arzt auf.

■ Wiederaufladbare Nickel-Metallhydrid-Batterien

Nickel-Metallhydrid-Batterien können durch Wiederaufladen mit einem entsprechenden Ladegerät wieder gebrauchsfähig gemacht werden. Jedoch kann ein unsachgemäßer Gebrauch zum Auslaufen von Elektrolyt, Entstehen von Wärme, Entzündung von Flammen sowie auch zum Reißen der Batterien führen. Beachten Sie deshalb die folgenden Vorsichtsmaßnahmen.

• Unter Umständen ist es nicht möglich, die Batterien richtig aufzuladen, wenn die Elektroden und verschmutzt sind. Verwenden Sie ein weiches, trockenes Tuch, um die Elektroden und sowie die Anschlusskontakte des Ladegerätes vorsichtig abzuwischen.
• Sowohl beim Kauf oder bei Nichtnutzung über einen längeren Zeitraum weisen Nickel-Metallhydrid-Batterien unter Umständen keine ausreichende Ladung auf. Grund dafür sind ihre Eigenschaften, was jedoch kein Anzeichen für einen Defekt ist. Ihre ordnungsgemäße Leistung wird wieder hergestellt, nachdem sie mehrfach aufgeladen wurden.
• Es ist empfehlenswert, die Batterien erst aufzuladen, wenn ihre vorhandene Ladung verbraucht wurde. Werden sie wiederholt aufgeladen, ohne dass ihre vorhandene Ladung zuvor verbraucht wurde, behalten sie unter Umständen nur schwer ihre Leistung bei. (Diese Erscheinung wird als Speichereffekt bezeichnet.)
• Verbrauchen Sie, wenn es zum Auftreten des Speichereffekts gekommen ist, die vorhandene Ladung der Batterien bis das Auslösen nicht mehr möglich ist. Laden Sie die Batterien dann mehrfach vollständig auf. Dadurch erlangen die Batterien ihre Leistung wieder.
• Wenn Nickel-Metallhydrid-Batterien nicht benutzt werden, verringert sich ihre Leistung auf Grund einer natürlichen Entladung.
• Laden Sie Nickel-Metallhydrid-Batterien nicht ständig auf, wenn diese bereits geladen sind.
• Entfernen bzw. beschädigen Sie nicht die äußere Hülle der Batterien.
• Lesen Sie die dem zum Aufladen der Batterien verwendeten Ladegerät beiliegende Anleitung.

Nickel-Metallhydrid-Batterien haben eine bestimmte Lebensdauer. Bei zunehmender Nutzung oder vergehender Zeit verringert sich ihre Leistung schrittweise. Hat sich die Zeitdauer, die das Gerät benutzt werden kann, deutlich verringert, haben die Batterien unter Umständen das Ende ihrer Betriebszeit erreicht. Erwerben Sie dann neue Batterien.

• Die Länge der Lebensdauer der Batterien ist in Abhängigkeit von ihrer Aufbewahrungsart, den Betriebsbedingungen und der Umgebung, in der sie benutzt werden, unterschiedlich.

■ Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird

• Bleiben die Batterien im Gerät fließt ständig ein schwacher Strom, d.h. auch, wenn die Stromversorgung des Gerätes ausgeschaltet ist. Dadurch entladen sich die Batterien schrittweise, wobei es zu einer zu starken Entladung kommen kann und die Batterien auch nach einem Aufladen nicht mehr brauchbar sind.
• Beim Aufbewahren der Batterien über einen längeren Zeitraum wird empfohlen, sie zumindest einmal pro Jahr aufzuladen, nachdem ihre Restladung verbraucht wurde, sie aus dem Gerät entfernt und erneut gelagert wurden.

■ Lebensdauer der Batterien Blitzanzahl

(Vollblitzanzahl im Modus MANUAL in Abständen von 30 Sekunden)

Gebrauchte Batterien Blitzanzahl
Alkaline-Trockenbatterien (LR6)	Mindestens 120 Blitze
Nickel-Metallhydrid-Batterien (Ni-MH)	Mindestens 140 Blitze

Fotografierbedingungen

• Temperatur: 23 °C

Blitzintervall

Gebrauchte Batterien Blitzintervall
Alkaline-Trockenbatterien (LR6)	Etwa 6 s
Nickel-Metallhydrid-Batterien (Ni-MH)	Etwa 4 s

- Die Blitzanzahl und das Blitzintervall variieren geringfügig je nach dem Aufbewahrungsstatus der Batterien und den Betriebsbedingungen.

Einsetzen und Entfernen der Batterien im Gerät (optional)

• Prüfen Sie, ob die Stromversorgung des Gerätes ausgeschaltet ist.
• Verwenden Sie Alkaline-Trockenbatterien oder wiederaufladbare Nickel-Metallhydrid-Batterien.

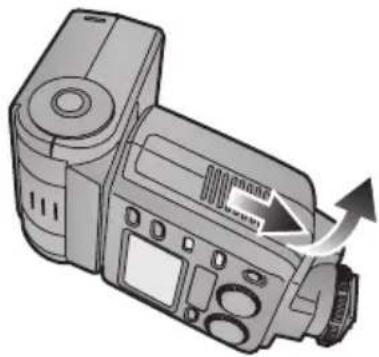

1 Verschieben Sie den Batteriefachdeckel, um diesen zu öffnen.

- Ziehen Sie bei erstmaligem Gebrauch des Gerätes das Klebeband am Batteriefachdeckel ab.

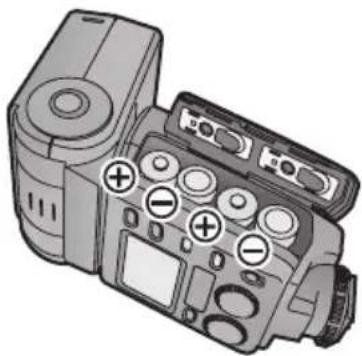

2 Prüfen Sie beim Einlegen der Batterien, ob die Batteriepole ⊕ und ⊖ korrekt ausgerichtet sind.

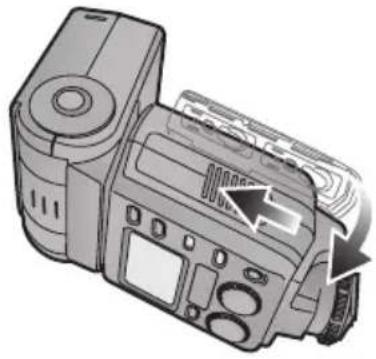

3 Schließen Sie den Batteriefachdeckel, indem Sie ihn so weit wie möglich zurückschieben.

- Nehmen Sie die Batterien nach dem Gebrauch des Gerätes heraus.

Kontrolle des Restladestands der Batterien im Gerät

- Setzen Sie die Batterien ein, schalten Sie das Gerät ein und prüfen Sie dann die Restleistung der Batterien.

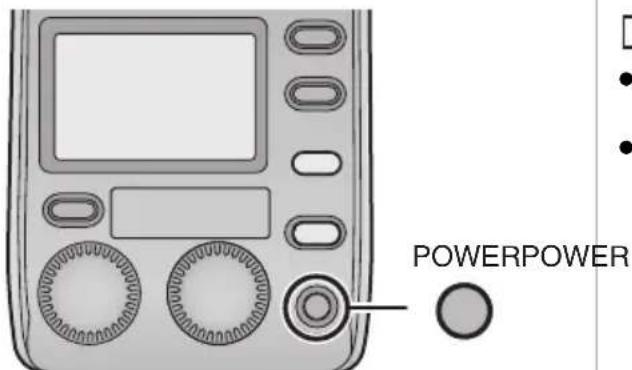

1 Drücken Sie die [POWER]-Taste.

POWERPOWER

- Jetzt beginnt der Ladevorgang.

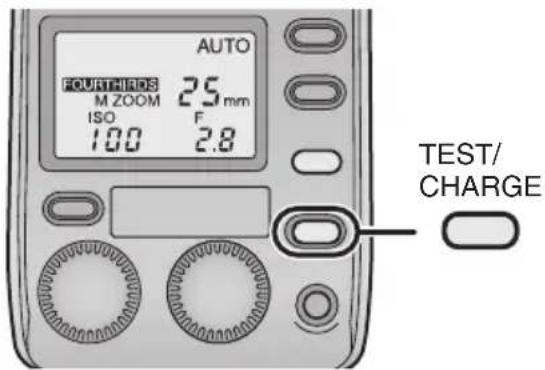

2 Prüfen Sie, ob die [TEST/CHARGE]-Taste aufleuchtet.

AUTO FOURTHIRDS M ZOOM 25 mm ISO F 100 2.8 TEST/ CHARGE

• Nachdem die Batterien vollständig aufgeladen wurden, leuchtet die [TEST/CHARGE]-Taste.
• Leuchtet die [TEST/CHARGE]-Taste so lange, wie in der unten stehenden Tabelle angegeben, bedeutet dies, dass die Batterien fast abgenutzt sind. Ersetzen Sie sie so bald wie möglich durch neue Batterien.

Alkaline-Batterien Über 30 s
Wiederaufladbare Nickel-Metallhydrid-Batterien	Über 10 s

- Blinken die [TEST/CHARGE]-Taste und die [AUTO CHECK]-Kontrollleuchte gleichzeitig, bedeutet dies, das die Batterien fast vollständig abgenutzt sind, so dass sie so bald wie möglich durch neue Batterien ersetzt werden müssen.

3 Drücken Sie die [POWER]-Taste, um die Stromversorgung des Gerätes abzuschalten.

• Beim Drücken der [TEST/CHARGE]-Taste wird das Gerät unter Umständen ausgelöst.

• Schalten Sie die Stromversorgung in folgenden Situationen aus:

• Beim Anbringen an oder Entfernen von der Digitalkamera

• Wenn das Gerät nicht ausgelöst werden soll
• Wenn Sie das Gerät nicht benutzen

Montage des Gerätes an der Digitalkamera und Entfernen von dieser

- Prüfen Sie, ob die Stromversorgung von Digitalkamera und Gerät ausgeschaltet sind. (Das Montieren an oder das Entfernen des Gerätes von der Kamera, während die Stromversorgung eingeschaltet ist, kann Störungen hervorrufen.)

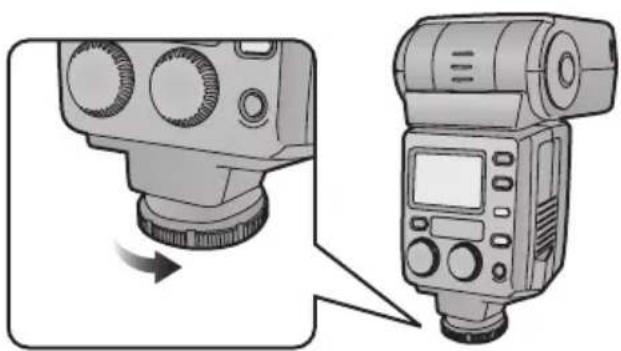

■ Montieren des Gerätes

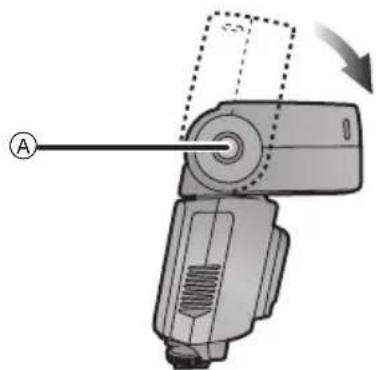

1 Bringen Sie den Blitzlichtkopf waagerecht auf der Vorderseite an.

Ⓐ: Reflex-Entriegelungstaste

- Drehen Sie den Blitzlichtkopf nach dem Einrasten und drücken Sie dabei die Reflex-Entriegelungstaste.

2 Lösen Sie den Arretierring.

• Drehen Sie, wenn der Arretierstift herausragt, den Arretierring in die entgegengesetzte Richtung zu [◀LOCK] und fahren Sie den Stift ein.
• Üben Sie nicht mehr Kraft als nötig auf den Arretierring aus.
• Berühren Sie die Anschlusskontakte nicht mit Ihren Fingern, Gegenständen aus Metall, usw.

- Montieren Sie das Gerät nicht an der Digitalkamera, wenn der Arretierstift herausragt. Anderenfalls kann es zu Störungen kommen.

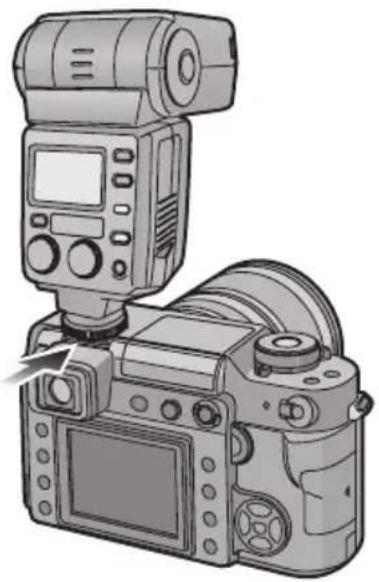

3 Schieben Sie das Gerät bis ganz zur Hinterseite des Kontakts bis ein Klicken zu hören ist.

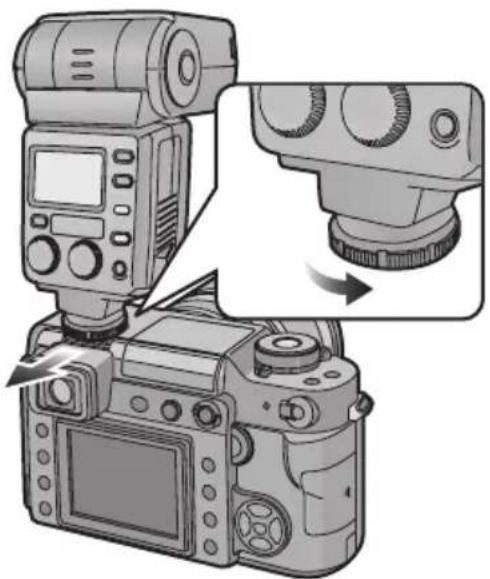

4 Drehen Sie den Arretierring in die Richtung [◄LOCK], bis er sich nicht weiter drehen lässt.

■ Entfernen des Gerätes Lockern Sie den Arretierring vollständig und schieben Sie das Gerät aus dem Kontakt.

Fotografieren unter Verwendung einer Digitalkamera mit Datenaustausch-Funktionen

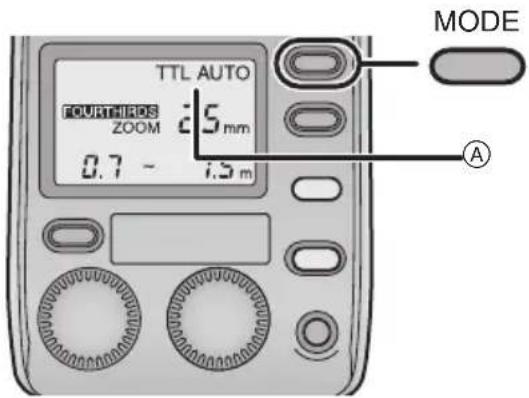

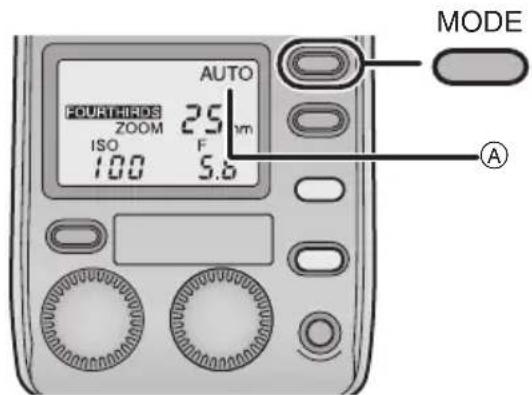

Auswahl des Blitzlicht-Modus

- Für Details zu jedem Blitzlicht-Modus siehe auf P50 bis 54.

1 Schalten Sie die Stromversorgung der Digitalkamera ein.

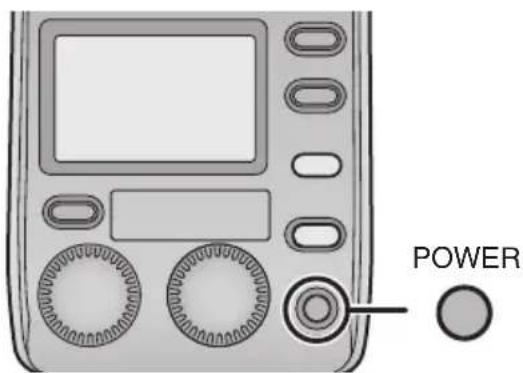

2 Drücken Sie die [POWER]-Taste am Gerät.

POWER

- Die [TEST/CHARGE]-Taste leuchtet auf, nachdem die Batterien vollständig aufgeladen wurden.

3 Drücken Sie die Auslösetaste der Digitalkamera halb nach unten.

- Die ISO-Empfindlichkeit, Blendenöffnung, Verschlusszeit sowie andere Daten zum Fotografieren werden zwischen der Digitalkamera und dem Gerät ausgetauscht.

4 Drücken Sie die [MODE]-Taste und wählen Sie den Blitzlicht-Modus.

TTL AUTO FOURTHIROS 25mm ZOOM 0.7 - 1.3 m MODE A

Ⓐ: Blitzlicht-Modus

• Der Blitzlicht-Modus wird auf dem Anzeigefeld angezeigt.
• Bei jedem Drücken der [MODE]-Taste ändert sich der Modus.

■ Zum Thema der Blitzlicht-Modi

Option Einstellungsdetails
[TTL AUTO]	Nach dem Messen der richtigen Blitzlichtintensität durch Auslösen eines Vorblitzes wird das Gerät erneut zum Aufnehmen des Fotos ausgelöst. (P50)
[AUTO] Das	Gerät misst die Lichtverhältnisse mit seinem Blitzlichtsensor entsprechend der Blendenöffnung und regelt die Blitzlichtintensität. (P51)• Dieser Modus kann nur bei Digitalkameramodellen mit Datenaustauschfunktionen benutzt werden, die den [AUTO] Modus unterstützen.
[MANUAL] D	Das Gerät wird bei der eingerichteten Leitzahl (GN)* ausgelöst. (P52)
[FP TTL AUTO]	Dieser Modus ermöglicht ein Fotografieren auch bei längeren Verschlusszeiten der Digitalkamera durch das FP-Auslösen (wiederholtes Auslösen des Blitzlichts mit hoher Geschwindigkeit). (P53)Das Gerät beginnt mit der FP-Auslösung bei der im [FP MANUAL]-Modus eingerichteten Blitzlichtintensität. (P54)
[FP MANUAL]

* Die Leitzahl (GN) ist ein Wert, der die Lichtmenge eines Blitzlichtgerätes angibt. Je höher dieser Wert ist, um so größer ist die vom Gerät ausgestrahlte Lichtmenge.

• Unter Umständen ist es je nach den von der Digitalkamera unterstützten Fotografier-Modi nicht möglich, einige dieser Modi zu benutzen.
• Ein Modus, der nicht benutzbar ist, kann nicht gewählt werden.

[TTL AUTO]

Drücken Sie die [MODE]-Taste und wählen Sie den Blitzlicht-Modus. (P49)

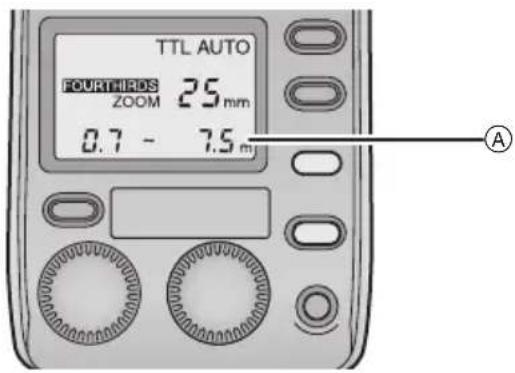

- Die Blitzlichtarbeitsentfernung wird auf dem Anzeigefeld zusammen mit den Einstellungen der Digitalkamera angezeigt.

Ⓐ: Blitzlichtarbeitsentfernung

1 Prüfen Sie, ob die Entfernung zum Objekt innerhalb der Blitzlichtarbeitsentfernung liegt.

• Korrigieren Sie die Blendenöffnung oder ändern Sie die Entfernung zum Objekt, wenn sich das Objekt außerhalb dieses Bereichs befindet.
• Die Blitzlichtarbeitsentfernung ändert sich in Abhängigkeit vom Typ und den Einstellungen (ISO-Empfindlichkeit, Blendenöffnung und Brennweite) der verwendeten Digitalkamera.

2 Drücken Sie die Auslösetaste vollständig und nehmen Sie das Bild auf.

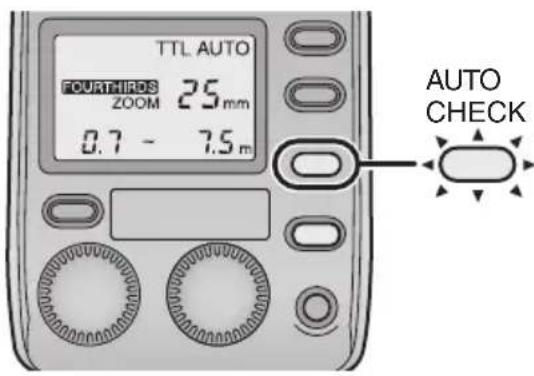

3 Prüfen Sie, ob die [AUTO CHECK]-Kontrollleuchte blinkt.

TTL AUTO FOURTHIROS 25mm ZOOM 0.7 - 7.5m AUTO CHECK

• Blinkt die [AUTO CHECK]-Kontrollleuchte mehr als 5 sekunden, bedeutet dies, dass das Gerät erfolgreich ausgelöst wurde.

[AUTO]

Drücken Sie die [MODE]-Taste und wählen Sie den Blitzlicht-Modus. (P49)

- Die Blitzlichtarbeitsentfernung wird auf dem Anzeigefeld zusammen mit den Einstellungen der Digitalkamera angezeigt.

Ⓐ: Blitzlichtarbeitsentfernung

- Liegen die Einstellungen an der Digitalkamera (ISO-Empfindlichkeit und Blendenöffnung) außerhalb der einstellbaren Kombinationen für ISO-Empfindlichkeit und Blendenöffnung, wird der Blitzlichtarbeitsbereich nicht angezeigt und der Anwender durch das Blinken von [ISO] und [F] auf dem Display gewarnt. Ändern Sie in diesem Fall die Einstellungen der Digitalkamera.

1 Prüfen Sie, ob die Entfernung zum Objekt innerhalb des Blitzlichtarbeitsbereichs liegt.

• Korrigieren Sie die Blendenöffnung oder ändern Sie die Entfernung zum Objekt, wenn sich das Objekt außerhalb dieses Bereichs befindet.
• Die Blitzlichtarbeitsentfernung ändert sich in Abhängigkeit vom Typ und den Einstellungen (ISO-Empfindlichkeit, Blendenöffnung und Brennweite) der verwendeten Digitalkamera.

2 Drücken Sie die Auslösetaste vollständig und nehmen Sie das Bild auf.

3 Prüfen Sie, ob die [AUTO CHECK]-Kontrollleuchte blinkt.

AUTO FOURTHIROS 25mm ZOOM 0.7 - 7.5m AUTO CHECK

- Blinkt die [AUTO CHECK]-Kontrollleuchte mehr als 5 sekunden, bedeutet dies, dass das Gerät erfolgreich ausgelöst wurde.

Kombinationen von ISO-Empfindlichkeit und Blendenöffnung, die im [AUTO]-Modus eingerichtet werden können

ISO-Empfindlichkeit	Blendenöffnung
3200 F8 bis F32
1600 F5.6 bis F32
800 F4 bis F32
400 F2.8 bis F32
200 F2 bis F32
100 F1.4 bis F22
50 F1.4 bis F16
25 F1.4 bis F11

[MANUAL]

Drücken Sie die [MODE]-Taste und wählen Sie den Blitzlicht-Modus. (P49)

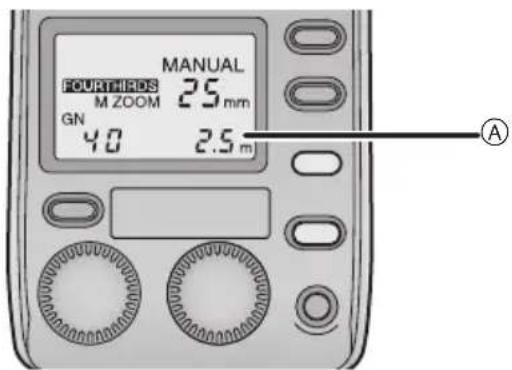

- Die optimale Entfernung zwischen Kamera und Objekt sowie die Leitzahl (GN) entsprechend den Einstellungen der Digitalkamera werden auf dem Anzeigefeld angezeigt.

Ⓐ: Optimale Entfernung zwischen Kamera und Objekt

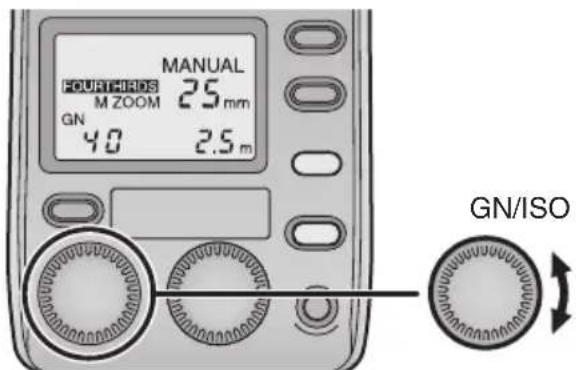

1 Drehen Sie am [GN/ISO]-Schalter und stellen Sie die Leitzahl (GN) ein, so dass die Entfernung zwischen Kamera und Objekt auf die Entfernung zum Objekt eingerichtet wird.

MANUAL FOURTHADS 25 mm M ZOOM GN 4.0 2.5 m GN/ISO

• Auch der [F]-Schalter kann für diese Einstellung benutzt werden.
• Ist die optimale Entfernung zwischen Kamera und Objekt geringer als 0,6 m (bzw. 0,5 m bei Nahaufnahmen), verändert sich der Beleuchtungsbereich des Blitzlichts. In diesem Fall wird der Anwender durch das Blinken der Ziffer auf der Anzeige gewarnt.

- Die optimale Entfernung zwischen Kamera und Objekt ändert sich je nach den Einstellungen der Digitalkamera (ISO-Empfindlichkeit, Blendenöffnung, Brennweite und Verschlusszeit).

2 Drücken Sie die Auslösetaste vollständig und nehmen Sie das Foto auf.

- Beträgt die ISO-Empfindlichkeit [100] kann die optimale Entfernung zwischen Kamera und Objekt durch Dividieren der Leitzahl (GN) durch die Blendenöffnung berechnet werden. (P67)

[FP TTL AUTO]

Drücken Sie die [MODE]-Taste und wählen Sie den Blitzlicht-Modus. (P49)

- Dieser Modus ermöglicht ein Fotografieren auch bei längeren Verschlusszeiten der Digitalkamera durch das FP-Auslösen (wiederholtes Auslösen des Blitzlichts mit hoher Geschwindigkeit).

- Die Blitzlichtarbeitsentfernung wird auf dem Anzeigefeld zusammen mit den Einstellungen der Digitalkamera angezeigt.

Ⓐ: Blitzlichtarbeitsentfernung

1 Prüfen Sie, ob die Entfernung zum Objekt innerhalb der Blitzlichtarbeitsentfernung liegt.

• Korrigieren Sie die Blendenöffnung oder ändern Sie die Entfernung zum Objekt, wenn sich das Objekt außerhalb dieses Bereichs befindet.
• Die Blitzlichtarbeitsentfernung ändert sich in Abhängigkeit vom Typ und den Einstellungen (ISO-Empfindlichkeit, Blendenöffnung und Brennweite) der verwendeten Digitalkamera. Der Bereich ist kleiner als im [TTL AUTO]-Modus.

2 Drücken Sie die Auslösetaste vollständig und nehmen Sie das Foto auf.

3 Prüfen Sie, ob die [AUTO CHECK]-Kontrollleuchte blinkt.

TTL AUTO FP FOURTHIROS 25mm ZOOM 0.7 - 7.5m AUTO CHECK

- Blinkt die [AUTO CHECK]-Kontrollleuchte mehr als 5 sekunden, bedeutet dies, dass das Gerät erfolgreich ausgelöst wurde.

Die folgenden Fotoarten können mit längeren Verschlusszeiten aufgenommen werden.

- Fotografieren bei durch Hintergrundbeleuchtung weich gemachten Reflexen.

- Im Freien aufgenommene Portraitfotos bei großer Blendenöffnung und unscharfem Hintergrund

Drücken Sie die [MODE]-Taste und wählen Sie den Blitzlicht-Modus. (P49)

- Die optimale Entfernung zwischen Kamera und Objekt sowie die Leitzahl (GN) entsprechend den Einstellungen der Digitalkamera werden auf dem Anzeigefeld angezeigt.

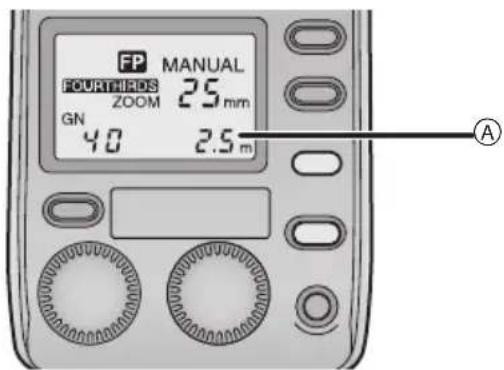

Ⓐ: Optimale Entfernung zwischen Kamera und Objekt

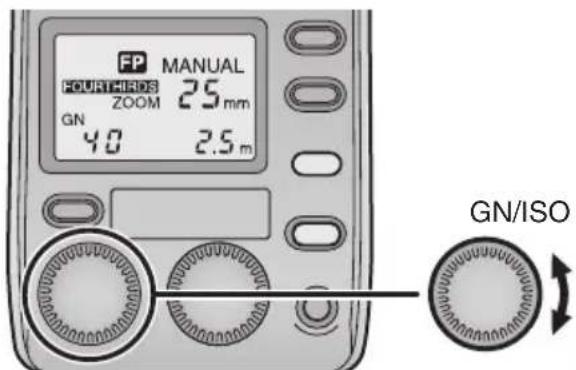

1 Drehen Sie am [GN/ISO]-Schalter und stellen Sie die Leitzahl (GN) ein, so dass die Entfernung zwischen Kamera und Objekt auf die Entfernung zum Objekt eingerichtet wird.

• Auch der [F]-Schalter kann für diese Einstellung benutzt werden.
• Ist die optimale Entfernung zwischen Kamera und Objekt geringer als 0,6 m (bzw. 0,5 m bei Nahaufnahmen), verändert sich der Beleuchtungsbereich des Blitzlichts. In diesem Fall wird der Anwender durch das Blinken der Ziffer auf der Anzeige gewarnt.
• Die optimale Entfernung zwischen Kamera und Objekt ändert sich je nach den Einstellungen der Digitalkamera (ISO-Empfindlichkeit, Blendenöffnung, Brennweite und Verschlusszeit).

2 Drücken Sie die Auslösetaste vollständig und nehmen Sie das Foto auf.

■ Einstellen der Blitzlichtintensität

Die Blitzlichtintensität kann stufenweise eingestellt werden.

Richten Sie die Einstellung für die Blitzlichtintensität vor deren Regelung auf [ON] ein. (P65)

• erscheint auf dem Anzeigefeld.

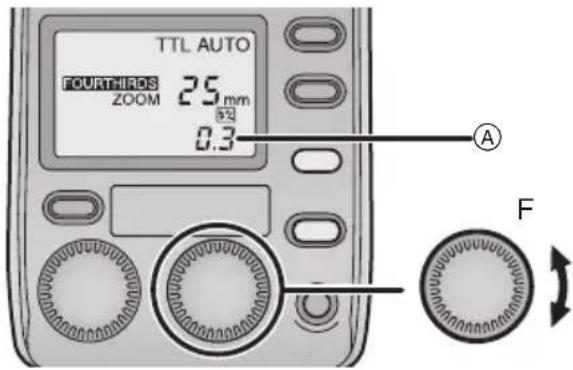

1 Drehen Sie am [F]-Schalter und richten Sie den Korrekturwert für die Blitzlichtintensität ein.

TTL AUTO FOURTHIROS 25 mm ZOOM 0.3 A F

Ⓐ: Korrekturwert der Blitzlichtintensität

- Der Korrekturwert der Blitzlichtintensität wird immer angezeigt, ausgenommen er lautet [0]. Ist der Korrekturwert der Blitzlichtintensität [0] wird der Blitzlichtarbeitsbereich nicht angezeigt.

[Unreadable]

Der Einstellbereich für die Blitzlichtintensität und die eigentliche Blitzlichtintensität können je nach dem Blitzlicht-Modus variieren.

• Einstellbereich der Blitzlichtintensität

- Bei Auswahl von [TTL AUTO], [AUTO] oder [FP TTL AUTO] kann die Blitzlichtintensität in einem Bereich von ±3.0 Stufen eingestellt werden.

$$ 0 + 0. 3 + 0. 7 + 1. 0 + 3. 0 \quad \dots $$

$$ 0 \rightarrow - 0. 3 \rightarrow - 0. 7 \rightarrow - 1. 0 \dots - 3. 0 $$

- Bei Auswahl von [MANUAL] oder [FP MANUAL] kann die Blitzlichtintensität in einem Bereich von ±0.7 Stufen eingestellt werden.

$$ 0 + 0. 3 + 0. 7 $$

$$ 0 \rightarrow - 0. 3 \rightarrow - 0. 7 $$

- Die eigentliche Blitzlichtintensität wird erzielt, wenn der Korrekturwert für die Blitzlichtintensität sowohl an der Digitalkamera als am Gerät eingestellt wurde.

- Bei Auswahl von [TTL AUTO], [AUTO] oder [FP TTL AUTO] wird das Gerät mit dem durch Addieren der an der Digitalkamera und dem Gerät eingestellten Werte erzielten Korrekturwert ausgelöst. (Nur der am Gerät eingestellte Wert wird als Korrekturwert für die Blitzlichtintensität angezeigt.)

[Beispiel]

	Gerät	Digitalkamera
Einrichten des Korrekturwertes	+0.3	+0.3(+1/3 EV)
Anzeige des Korrekturwertes für die Blitzlichtintensität des Gerätes	+0.3
Zum Auslösen verwendeter Korrekturistwert	+0.6(+2/3 EV)

- Bei Auswahl von [MANUAL] oder [FP MANUAL] wird das Gerät nur bei dem hier eingestellten Korrekturwert ausgelöst.

[Beispiel]

	Gerät	Digitalkamera
Einrichten des Korrekturwertes	+0.3	+0.3(+1/3 EV)
Anzeige des Korrekturwertes für die Blitzlichtintensität des Gerätes	+0.3
Zum Auslösen verwendeter Korrekturistwert	+0.3(+1/3 EV)

Fotografieren unter Verwendung einer Digitalkamera ohne Datenaustausch- Funktionen

Auswahl des Blitzlicht-Modus

- Für Details zu jedem Blitzlicht-Modus siehe auf P57 bis 59.

1 Drücken Sie die [POWER]-Taste am Gerät.

- Die [TEST/CHARGE]-Taste leuchtet auf, nachdem die Batterien vollständig aufgeladen wurden.

2 Drücken Sie die [MODE]-Taste, um den Blitzlicht-Modus auszuwählen.

AUTO FOURTHIROS ZOOM 2.5 ISO F 1.00 5.6 MODE A

Ⓐ: Blitzlicht-Modus

- Der Blitzlicht-Modus wird auf dem Anzeigefeld angezeigt.

- Bei jedem Drücken der [MODE]-Taste ändert sich der Modus.

■ Zum Thema der Blitzlicht-Modi

Option Einstellungsdetails

[AUTO] Das Gerät misst die Lichtverhältnisse mit seinem Blitzlichtsensor entsprechend der Blendenöffnung und regelt die Blitzlichtintensität. (P57)

[MANUAL] Das Gerät wird bei der eingerichteten Leitzahl (GN)* ausgelöst. (P59)

* Die Leitzahl (GN) ist ein Wert, der die Lichtmenge eines Blitzlichtgerätes angibt. Je höher dieser Wert ist, um so größer ist die vom Gerät ausgestrahlte Lichtmenge.

[AUTO]

Drücken Sie die [MODE]-Taste und wählen Sie den Blitzlicht-Modus. (P56)

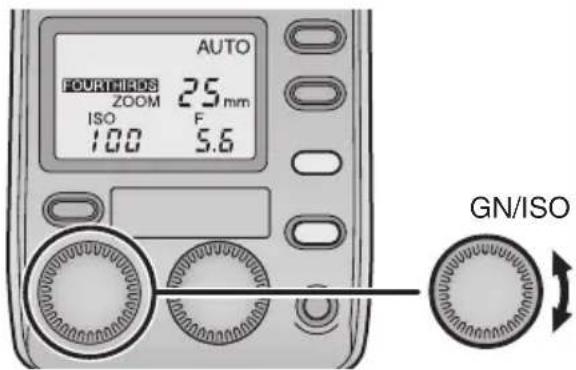

1 Drehen Sie den [GN/ISO]-Schalter, um die ISO-Empfindlichkeit einzurichten.

AUTO FOURTHIROS 25 mm ZOOM ISO F 100 5.6 GN/ISO

2 Drücken Sie die [ZOOM]-Taste, um den Zoom-Wert auf die Brennweite des Objektivs einzurichten.

AUTO FOURTHIRDS 25mm ZOOM ISO F 100 5.6 ZOOM

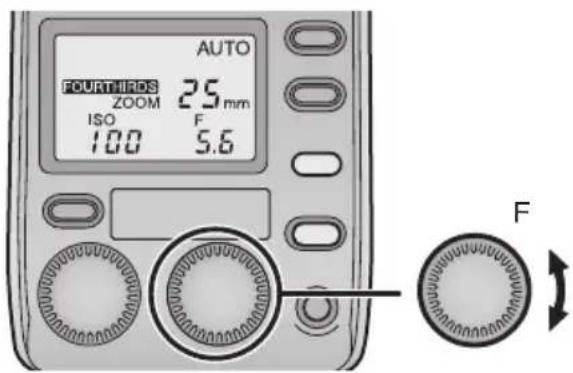

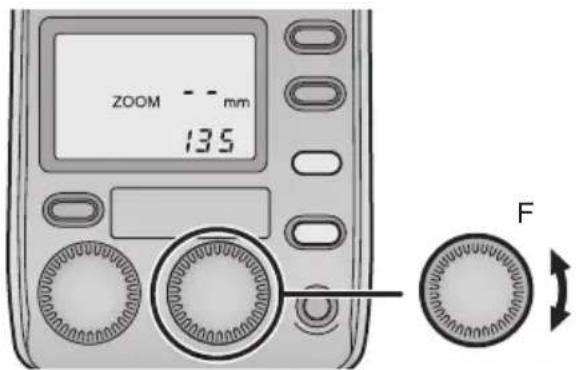

3 Drehen Sie am [F]-Schalter und richten Sie ihn auf die Blendenöffnung des Objektivs ein.

AUTO FOURTHIRDS 25 mm ZOOM ISO F 100 5.6 F

- Liegt die Kombination aus ISO-Empfindlichkeit und Blendenöffnung außerhalb des nutzbaren Bereichs, wird durch das Blinken der Anzeigen für ISO-Empfindlichkeit und Blendenöffnung eine Warnung gegeben. Ändern Sie in diesem Fall die ISO-Empfindlichkeit und Blendenöffnung.

4 Drücken Sie die Auslösetaste vollständig und nehmen Sie das Foto auf.

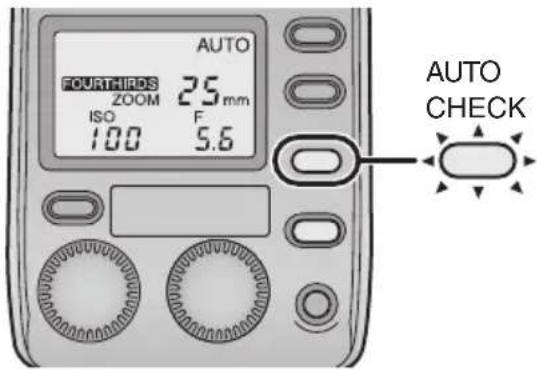

5 Prüfen Sie, ob die [AUTO CHECK]-Kontrollleuchte blinkt.

- Blinkt die [AUTO CHECK]-Kontrollleuchte mehr als 5 sekunden nachdem die Auslösetaste betätigt wurde, bedeutet dies, dass das Gerät erfolgreich ausgelöst wurde.

AUTO FOURTHIROS 25 mm ZOOM ISO F 100 5.6 AUTO CHECK

Blitzlichtarbeitsentfernung im [AUTO]-Modus

ISO-Empfindlichkeit

BeleuchtungswinkelBrennweite (mm)(35 mm-Film Umwandlung)

3200

1600

800

400

200

100

50

25

8(16)

10(20)

12(24)

14(28)

17(35)

25(50)

35(70)

42(85)

F8

F5.6

F4

F2.8

F2

F1.4

-

-

1,1|12,8

1,2|14,2

1,7|20,0

1,9|21,4

2,2|25,7

2,5|28,5

3,1|35,7

F

1

1

F

8

F

5

.

6

F

4

F-2

0,8|9,0

0,9|8 | F10,0

1,2|214,0

1,6|15,0

2,0|418,0

F16

F11

F8

F5.6

F4

F2.8

F2

F1.4

0,5|6,4

0,6|7,1

0,8|10,0

0,9|10,7

1,1|12,8

1,2|14,2

1,4|16,0

F

2

2

F

1

6

F

1

1

F

8

F

0,5|54,5

0,5|65,0

0,6|7,0

0,8|29,0

1,0|10,0

F32

F22

F16

F11

F8

F5.6

F4

F2.8

F4

F2.8

0,5|3,2

0,5|3,5

0,5|5,0

0,5|5,3

0,5|6,4

0,6|7,1

0,7|8,0

-

F32

F22

F16

F11

F8

F5.6

F4

F4

F4

0,5|2,2

0,5|2,5

0,5|3,5

0,5|3,7

0,5|4,5

0,5|5,0

0,5|5,6

-

-

F32

F22

F16

F11

F8

F5.6

F5.6

F5.6

0,5|1,6

0,5|1,8

0,5|2,5

0,5|2,7

0,5|3,2

0,5|3,6

0,5|4,0

-

-

-

F32

F22

F16

F11

F8

F8

F8

0,5|1,1

0,5|1,2

0,5|1,7

0,5|1,8

0,5|2,2

0,5|2,5

0,5|2,8

-

-

-

-

F32

F22

F16

F11

F11

F11

0,5|0,7

0,5|0,8

0,5|1,2

0,5|1,3

0,5|1,5

0,5|1,7

0,5|1,9

Einstellbare Öffnungswerte

Arbeitsentfernung beim Aufnehmen von Bildern mit [AUTO] (m)

• Die durch fettgedruckte Linien eingerahmten Bereiche geben die Blitzlichtarbeitsentfernungen bei Verwendung des Wide Panel an. (P62)
• Ist der Blitzlichtkopf nach vorn gerichtet, beträgt die auf der Seite Nähe – Entfernung angezeigte Ziffer 0,6 m oder mehr, nach unten gerichtet, lautet diese 0,5 m oder mehr.
• Die Blitzlichtintensität kann in 1/3 Stufen durch Ändern und Einrichten von ISO-Empfindlichkeit und Blendenöffnung unter den Einstellungen der Digitalkamera eingestellt werden.

[MANUAL]

Drücken Sie die [MODE]-Taste und wählen Sie den Blitzlicht-Modus. (P56)

• Die Leitzahl (GN) und das Lichtmengenverhältnis erscheinen auf dem Anzeigefeld.

MANUAL FOURTHIROS 12 mm ZOOM GN 20 1/2 A

Ⓐ: Lichtmengenverhältnis

- Das "Lichtmengenverhältnis" ist das Verhältnis zwischen der Blitzlichtintensität zum vollen Blitzlicht.

1 Drücken Sie die [ZOOM]-Taste, um den Zoom-Wert auf die Brennweite des Objektivs einzurichten.

MANUAL FOURTHIDS 12 mm ZOOM GN 20 1/2 ZOOM

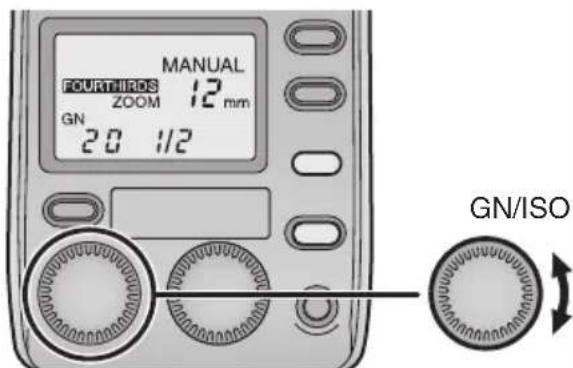

2 Drehen Sie den [GN/ISO]-Schalter und richten Sie die Leitzahl (GN) ein.

MANUAL FOURTHIRDS 12 mm ZOOM GN 20 1/2 GN/ISO

- Auch der [F]-Schalter kann für diese Einstellung benutzt werden.

3 Drücken Sie die Auslösetaste vollständig und nehmen Sie das Foto auf.

■ Festlegen von Blendenöffnung und Leitzahl

Wenn die Entfernung zwischen Kamera und Objekt sowie die Blendenöffnung festgelegt wurden

- Die folgende Formel wird benutzt, um die Leitzahl (GN) zu ermitteln, die dann am Gerät eingerichtet wird.

"Blendenöffnung (F)" × "Entfernung zwischen Kamera und Objekt (m)" ÷ "Koeffizient der ISO-Empfindlichkeit"

Wenn die Blendenöffnung eingerichtet werden muss

- Die folgende Formel wird benutzt, um die Blendenöffnung zu ermitteln, die dann an der Digitalkamera eingerichtet wird.

"Leitzahl (GN)" × "Koeffizient der ISO-Empfindlichkeit" ÷ "Entfernung zwischen Kamera und Objekt (m)"

Erzielung der optimalen Entfernung zwischen Kamera und Objekt

"Leitzahl (GN)" × "Koeffizient der ISO-Empfindlichkeit" ÷ "Blendenöffnung (F)"

Koeffizient der ISO-Empfindlichkeit

ISO-Empfindlichkeit	Ausgleichskoeffizient
3200 5,6
1600 4,0
800 2,8
400 2,0
200 1,4
100 1,0
50 0,71
25 0,5

- Für eine Aufstellung von Leitzahlen (GN) siehe auf P67.

Weitere Anwendungen

Fotografieren bei Reflexbeleuchtung

• Das Fotografieren bei Reflexbeleuchtung ist eine Technik, bei der das von einer Decke oder Wand reflektierte Licht genutzt wird, auf die das von einem Blitzlichtgerät ausgestrahlte Licht gerichtet wurde.
• Ist das Blitzlicht direkt auf die Vorderseite des Objektes gerichtet, wenn das Portrait einer Person aufgenommen wird, können sich zum Beispiel starke Schatten bilden bzw. die Haut dieser Person oder andere Bereiche erscheinen weißlich und undeutlich.
• Wird jedoch in diesen Fällen die Reflexlichttechnik benutzt, lassen sich die starken Schatten minimieren und das Objekt natürlich aufnehmen.

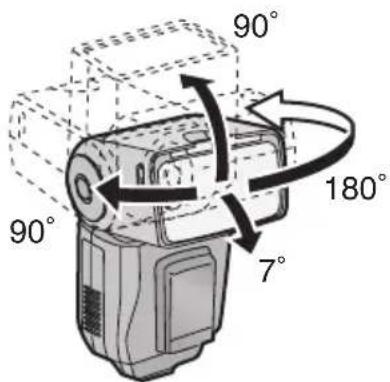

1 Drehen Sie, während Sie die Reflex-Entriegelungstaste gedrückt halten, den Blitzlichtkopf, so dass er in die gewünschte Richtung zeigt.

90° 90° 180° 7°

- Ändern Sie die Richtung in der arretierten Position, indem Sie die Reflex-Entriegelungstaste gedrückt halten.

2 Richten Sie das Blitzlicht auf die Decke oder eine andere reflektierende Oberfläche und nehmen Sie das Foto auf.

• Die Blitzlichtarbeitsentfernung und die optimale Entfernung zwischen Kamera und Objekt erscheinen nicht auf dem Anzeigefeld.
• Beim Einrichten des Beleuchtungswinkels auf [ZOOM] (Auto), erscheint der Zoom-Wert auf dem Anzeigefeld als [--] und es wird 25 mm [Kamera 135 (35 mm-Film Umwandlung): 50 mm] eingestellt.
• Der Beleuchtungswinkel kann manuell geändert werden. (P61)

• Beim Drücken der [TEST/CHARGE]-Taste blinkt die [AUTO CHECK]-Kontrollleuchte und es kann geprüft werden, ob die Auslösung richtig erfolgt oder nicht. (Dies ist nur möglich, wenn [AUTO] als Blitzlicht-Modus eingerichtet ist.)
• Ist die Oberfläche (wie die Decke oder die Wände), von der das Licht des Blitzlichts reflektiert werden soll, gefärbt, kann dies Einfluss auf die Fotos haben. Wählen Sie eine weiße oder ähnliche Oberfläche als reflektierende Oberfläche.

Fotografieren aus geringer Entfernung

- Beträgt die Entfernung zwischen Kamera und Objekt 0,5 m bis 1,5 m, wird das vom Blitzlicht ausgestrahlte Licht verdreht. Richten Sie aus diesem Grund den Blitzlichtkopf während Sie die Reflex-Entriegelungstaste gedrückt halten nach unten (7 Grad).

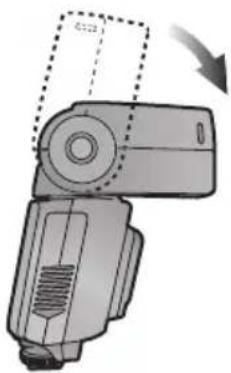

Richten Sie den Blitzlichtkopf so weit wie möglich nach unten (7 Grad nach unten).

• [Perscheint auf dem Anzeigefeld.

1

• Durch das Licht des Blitzlichts kann ein Vignetteneffekt hervorgerufen werden, wenn das Objektiv eine große Gesamtlänge oder einen großen Durchmesser besitzt. Nehmen Sie vor dem Gebrauch zuerst ein Testfoto auf.
• Verwenden Sie das Blitzlicht auf diese Weise nur für Nahaufnahmen. Wenn Sie den Blitzlichtkopf während des normalen Aufnehmens von Fotos nach unten gerichtet halten, ist das vom Blitzlicht oben am Bildschirm ausgestrahlte Licht ungenügend.

nuelle Auswahl des Beleuchtungswinkels

- Der Beleuchtungswinkel kann manuell eingestellt werden.

Drücken Sie die [ZOOM]-Taste und wählen Sie den Beleuchtungswinkel.

Ⓐ: Beleuchtungswinkel
• [M ZOOM] erscheint auf dem Anzeigefeld.

Es kann eine beliebige der folgenden ZOOM-Einstellungen gewählt werden:

12 mm, 14 mm, 17 mm, 25 mm, 35 mm, 42 mm [bei einer Kamera 135 (35 mm-Film Umwandlung): 24 mm, 28 mm, 35 mm, 50 mm, 70 mm, 85 mm]

Bei jedem Betätigen der [ZOOM]-Taste werden die Einstellungen in der folgenden Reihenfolge gewählt:

• [AUTO ZOOM] kann nur bei einer Digitalkamera mit Datenaustauschfunktionen benutzt werden.
• Bei Verwendung des Wide Panel kann eine beliebige der folgenden Einstellungen gewählt werden: [AUTO ZOOM], [10 (20)] oder [8 (16)].

[NO TEXT]

- Bei Wahl eines größeren Wertes als der Brennweite des verwendeten Objektivs verdunkeln sich die Ränder der Bilder.

Gebrauch des Wide Panel

• Verwenden Sie das eingebaute Wide Panel für Blitzlichtaufnahmen, wenn die Brennweite des Objektivs mehr als 12 mm beträgt.
• Richten Sie die Wide Panel-Einstellung auf [ON] ein. (P65)

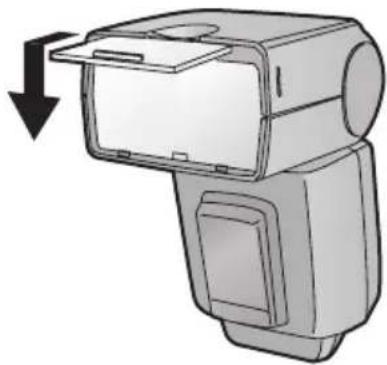

1 Ziehen Sie das Wide Panel heraus und drücken Sie es nach unten.

• [Perscheint auf dem Anzeigefeld.

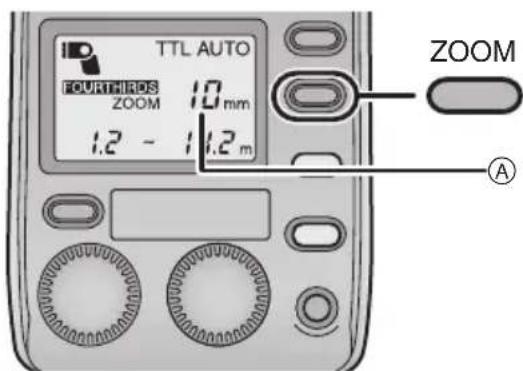

2 Drücken Sie die [ZOOM]-Taste und wählen Sie den Beleuchtungswinkel.

TTL AUTO FOURTHIRDS 10 mm ZOOM 1.2 - 11.2 m ZOOM A

Ⓐ: Beleuchtungswinkel
- 8 mm oder 10 mm [16 mm oder 20 mm bei einer Kamera 135 (35 mm-Film Umwandlung)] können gewählt werden.

[NO TEXT]

• Der Winkel kann bei einer Digitalkamera ohne Datenaustauschfunktionen nicht angezeigt werden.
• Bei Verwendung des Wide Panel verringert sich die Leitzahl (GN). Das heißt, dass die Arbeitsentfernung beim Aufnehmen von Fotos im [TTL AUTO]-, [AUTO]- oder [FP TTL AUTO]-Modus geringer ist sowie dass die optimale Entfernung zwischen Kamera und Objekt beim Aufnehmen von Fotos im Bereich [MANUAL] oder [FP MANUAL] geringer ist.
• Fahren Sie nach dem Fotografieren das Wide Panel wieder ein.
• Drücken Sie das Wide Panel nicht nach oben, da es anderenfalls beschädigt werden kann.

Auswahl vieler verschiedener Fotoanwendungen mit Blitzlicht

• Viele verschiedene Fotoanwendungen mit Blitzlicht lassen sich durch die Einstellungen der Digitalkamera wählen.
• Unter Umständen ist es je nach den Funktionen und der Form der verwendeten Digitalkamera nicht möglich, einige Funktionen zu nutzen.
• Für weitere Details siehe in der Bedienungsanleitung zu Ihrer Digitalkamera.
• Wählen Sie [TTL AUTO] oder [FP TTL AUTO] als Blitzlicht-Modus.

Blitzlicht zur Reduzierung des Rote-Augen-Effekts

- Das vom Blitzlicht ausgestrahlte Licht verringert den Rote-Augen-Effekt, wobei die Augen des Objektes rot erscheinen.

Langsame Synchronisation

- Bei Verwendung langer Verschlusszeiten kann Licht vom Gerät ausgestrahlt werden. Dadurch lassen sich Personen vor einem nächtlichen Hintergrund klar aufnehmen.

Hintere Vorhang-Synchronisation

- Beim Erstellen von Aufnahmen mit langer Verschlusszeit von sich bewegenden Objekten, wird das Blitzlicht kurz vor dem Ende der Verschlusszeit ausgelöst. Lichtquellen hinter dem Objekt werden erfasst, um einen Eindruck von Dynamik zu vermitteln.

Funktionen

- Sie können alle Funktionen vorab einstellen.

1 Drücken Sie die [POWER]-Taste.
2 Drücken Sie die [MODE]-Taste für mindestens 2 Sekunden, um zu den Funktionseinstellungen zu schalten.

3 Drehen Sie den [GN/ISO]-Schalter, um die Menüoption zu wählen.

FOURTHERS ZOOM -- mm 4-3 GN/ISO

4 Drehen Sie den [F]-Schalter, um die Einstellung zu wählen.

ZOOM - - mm 135 F

5 Drücken Sie die [MODE]-Taste, um die Einstellungen zu beenden.

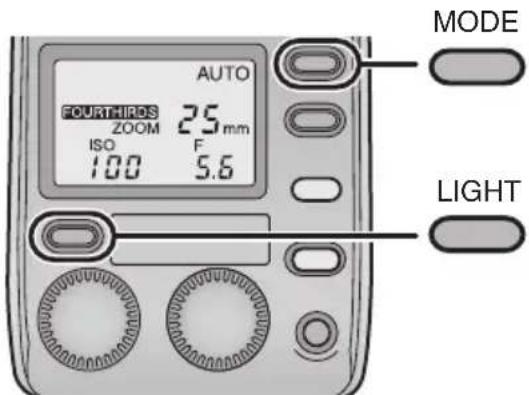

Rücksetzen der Funktionseinstellungen auf die Grundeinstellung (wie zum Zeitpunkt des Kaufs)

Werden die [MODE]- und die [LIGHT]-Taste gleichzeitig für mindestens zwei Sekunden gedrückt, werden alle Einstellungen außer der Entfernungsanzeige (m/ft) auf ihre Grundeinstellung zurückgesetzt.

AUTO FOURTHIRDS 25mm ZOOM ISO F 100 5.6 MODE LIGHT

• Die Einstellung für die Entfernungsanzeige (m/ft) bleibt unverändert.

Drücken Sie die [MODE]-Taste für mindestens 2 Sekunden, um zu den Funktionseinstellungen zu schalten. (P64)

Option Einstellung
	AF-Hilfsstrahl	A: Die AF-Hilfslampe leuchtet auf, wodurch das Scharfstellen erleichtert wird.OFF: Die AF-Hilfsfunktion ist nicht aktiv.

- Die AF-Hilfslampe funktioniert nicht bei Digitalkameras, die nicht zum "Four Thirds"-System von Panasonic gehören.

FOURTHIRDS ZOOM

Beleuch-tungswinkel

4-3: Der Beleuchtungswinkel wird durch die Brennweite des Objektivs für das mit der Digitalkamera “Four Thirds” genutzte Format angezeigt.135: Der Beleuchtungswinkel wird in die Brennweite der 35 mm Film-Kamera umgewandelt.

- 135 Kamera: Dies ist ein Synonym für ein 35 mm Film-Kameraformat.

ftm

Entfernungs anzeige

ft: Die Entfernungen werden in engl. Fuß angegeben.m: Die Entfernungen werden in Metern angegeben.

Einstellung der Blitzlicht-intensität

ON: Die Blitzlichtintensität ist eingestellt.OFF: Die Blitzlichtintensität ist nicht eingestellt.

Wide Panel-Umschaltung

ON: Das Wide Panel wird wirksam. Das Gerät erkennt, dass das Wide Panel ausgefahren wurde.OFF: Das Wide Panel ist nicht wirksam.

Zum Thema Dauerauslösung

Beim fortlaufenden Auslösen des Blitzlichts wird der Blitzlichtkopf heiß, was möglicherweise zu einer Abnutzung oder Funktionsstörungen des Gerätes führen kann. Beschränken Sie die Dauerauslösung auf die unten angegebene Anzahl und lassen Sie das Gerät dann mindestens 10 minuten ausruhen.

Beschränkung der Blitzanzahl während der Dauerauslösung

Blitzlicht-intensität	Blitzintervall	Beschrän-kung der Blitzanzahl
1/1(VOLL)	1 s 10
1/2 0,5 s 20
1/4 0,3 s 40
1/8 bis 1/128	0,2 s oder weniger	80

Die Dauerauslösung wird auf die unten angegebene Vollbildanzahl synchronisiert. Lassen Sie das Gerät, wenn die Beschränkung der Blitzanzahl während der Dauerauslösung überschritten wird, mindestens 10 minuten ausruhen.

Anzahl der Vollbilder, für die eine Dauerauslösung möglich ist (serienmäßige Fotografiergeschwindigkeit: 8 Vollbilder pro Sekunde)

Lichtmenge Vollbildanzahl
1/4 2
1/8 5
1/16 10
1/32 16
1/64 30
1/128 40

Tabelle der Leitzahlen (GN)

[TTL AUTO]/[AUTO]

Beleuchtungs-winkel (mm)	FOUR THIRDS 8	10 12 14	17 25	35 42
	Bei Verwendung einer Kamera 135 (35 mm-Film Umwandlung)	16 20	24 28	35 50 70	85
[TTL AUTO]/[AUTO]	Vollblitz 18 20	28 30 36	40 45	50

[MANUAL]

- Unten werden die Leitzahlen (GN) für 1/1 (VOLL) Blitze aufgeführt.

- Im [FP MANUAL]-Modus kann die folgende Formel zur Ermittlung der Leitzahlen (GN) benutzt werden, wenn eine beliebige Einstellung außer 1/1 für die Lichtmenge verwendet wird.

Ermittlung der Leitzahl, wenn eine andere Einstellung für die Lichtmenge als 1/1 erfolgt

- Leitzahl (GN) = Leitzahl für 1/1 × Koeffizient des Lichtmengenverhältnisses

Koeffizient des Lichtmengenverhältnisses

Lichtmengen-verhältnis	1/1 1/2 1/4 1/8		1/16
Koeffizient des Lichtmengen-verhältnisses	1,0	0,71	0,5	0,35	0,25

• Die Tabelle zeigt die Werte bei einer ISO-Empfindlichkeit von [100].

■ Fragen und Antworten zum Gerät

Frage (F) Antwort (A)
Das Gerät wird heiß.	Wird das Gerät fortlaufend unmittelbar nach dem Aufleuchten der [TEST/CHARGE]-Taste ausgelöst, erzeugen die Batterien Wärme. Dies ruft jedoch keine Probleme hinsichtlich der Leistung oder Qualität hervor. Warten Sie in diesen Fällen vor einem erneuten Gebrauch ab, bis sich der Blitzlichtkopf und die Batterien abgekühlt haben.
Ich kann das Gerät nicht an meiner Digitalkamera installieren.	Ragt der Arretierstift heraus?Sie können das Gerät nicht an Ihrer Digitalkamera anbringen, wenn dieser Stift herausragt.Drehen Sie den Arretierring in der entgegengesetzten Richtung zu [◄LOCK] bis er stoppt und fahren Sie den Stift vor dem Anbringen des Gerätes an der Digitalkamera ein.
Ich kann den Blitzlicht-Modus auch bei Drücken der [MODE]-Taste nicht wählen.	Beim Anschließen einiger Modelle von Digitalkameras an das Gerät, die zum Datenaustausch in der Lage sind, können Sie den Blitzlicht-Modus nur an der Digitalkamera wählen.
Die Färbung der Bilder weicht von dem ab, was ich sehe.	Korrigieren Sie den Weißabgleich der Digitalkamera. (Es wird zur Einstellung des [AUTO]-Modus geraten.)
Die Blitzlichtarbeitsentfernung erscheint nicht auf dem Anzeigefeld.	Die Blitzlichtarbeitsentfernung wird in folgenden Fällen nicht angezeigt:Wenn das Objektiv entfernt wurdeWenn eine Reflexlicht-Fotografie aufgenommen wirdWenn die Lichtintensität eingestellt istWenn die Einstellungen für ISO-Empfindlichkeit oder Blendenöffnung außerhalb des möglichen Bereichs liegen
Das Anzeigefeld verlischt, obwohl die Stromversorgung des Gerätes eingeschaltet ist.	Ist die Stromsparfunktion der Digitalkamera aktiv?Das Blitzlicht ist mit der Digitalkamera verbunden, so dass bei Aktivierung der Stromsparfunktion der Digitalkamera das Anzeigefeld des Blitzlichts verlischt.Drücken Sie die Auslösetaste der Digitalkamera halb, um die Funktion zu deaktivieren.
Die Stromversorgung des Blitzlichts schaltet sich auch dann nicht aus, wenn ich die Stromversorgung meiner Digitalkamera mit Datenaustauschfunktionen ausschalte.	Wenn die Stromversorgung einer Digitalkamera mit Datenaustauschfunktionen ausgeschaltet wird, schaltet das Blitzlicht auf den Stromspar-Modus. Beim erneuten Einschalten der Stromversorgung der Digitalkamera wird auch die des Blitzlichtes aktiviert.Schalten Sie, wenn die Stromversorgung des Blitzlichtsausgeschaltet werden soll, zuerst dessen Stromversorgung aus und dann die der Digitalkamera.Wenn das Blitzlicht mit einer Digitalkamera ohne Datenaustauschfunktionen benutzt wird, erfolgt eine automatische Einstellung des Stromspar-Modus, wenn über etwa 60 minuten keine Arbeitsgänge ausgeführt werden.
Ich kann nicht zum Beleuchtungswinkel umschalten.	Wurde das Wide Panel beschädigt?Wurde das Wide Panel beim Ausfahren beschädigt, ist es nicht mehr möglich, die [ZOOM]-Taste zu verwenden. In diesem Fall können Sie die [ZOOM]-Taste verwenden, wenn Sie die Einstellung für das Wide Panel auf [OFF] einrichten.

■ Fragen und Antworten zum Anzeigefeld

Frage (F) Antwort (A)
[ISO] und [F] blinken oder die Ziffern für ISO-Empfindlichkeit und Blendenöffnung blinken.	Das bedeutet, dass ISO-Empfindlichkeit und Blendenöffnung der Digitalkamera außerhalb der Blitzlichtarbeitsentfernung des Blitzlichts liegen.Ändern Sie die ISO-Empfindlichkeit und Blendenöffnung der Digitalkamera.
Die Anzeige der optimalen Entfernung zwischen Kamera und Objekt blinkt.	Das Blitzlicht befindet sich zu nahe am Objekt.Befindet sich das Objekt zu nahe, verschiebt sich der Beleuchtungsbereich des Blitzlichts. Nehmen Sie deshalb Fotos in einer Entfernung von mehr als 0,6 m (oder 0,5 m bei Nahaufnahmen) auf.
[ ]und die Anzeige des Beleuchtungswinkels blinken.	Fahren Sie das Wide Panel aus.
[ ]schaltet sich nicht aus.	Der Blitzlichtkopf wurde nach unten gerichtet (7 Grad). Verwenden Sie diese Einstellung nur für Nahaufnahmen.
[ ]schaltet sich nicht aus.	Das Wide Panel ist ausgefahren.• Die Leitzahl (GN) ist verringert.Achten Sie auf die Entfernung zwischen Kamera und Objekt.

Hinweise zur Benutzung

Zum Gerät

• Vermeiden Sie es, das Gerät in die unmittelbare Nähe von Gegenständen zu bringen. Seine Wärme und sein Licht können Verformungen und Verfärbungen hervorrufen.
• Beim Aufnehmen von Fotos außerhalb der Blitzlichtarbeitsentfernung wird die richtige Belichtung nicht erzielt und es werden weißliche oder zu dunkle Bilder aufgenommen.
• Bei kurzen Verschlusszeiten sind die durch das Gerät erzielten Wirkungen unter Umständen nicht ausreichend.

Halten Sie das Gerät von Insektensprays und anderen flüchtigen Substanzen fern.

• Wird das Gerät solchen Sprays oder Substanzen ausgesetzt, kann seine äußere Hülle beschädigt werden und/oder kann seine Farbe abblättern.
• Bringen Sie das Gerät nicht über längere Zeiträume mit Gegenständen aus Gummi oder PVC in Kontakt.

Verwenden Sie kein Benzin, Farbverdünner, Alkohol oder andere derartige Lösungsmittel zum Säubern des Gerätes.

• Entfernen Sie die Batterien vor Instandhaltungsarbeiten.
• Der Einsatz von Lösungsmitteln kann zu einer Beschädigung des Gerätegehäuses und/oder einem Abblättern der Farbe führen.
• Wischen Sie Staub oder Fingerabdrücke mit einem weichen, trockenen Tuch ab.
• Verwenden Sie keine Haushaltsreiniger oder chemische Reinigungstücher.
• Wischen Sie, sollten Regen oder Wassertropfen auf das Gerät spritzen, das Wasser mit einem trockenen Tuch ab.

Tragen Sie das Gerät nicht, während es noch an der Kamera angebracht ist.

- Keinesfalls darf das Gerät unter den folgenden Bedingungen benutzt oder aufbewahrt werden, da dies zu Defekten oder Funktionsstörungen führen kann.

• Bei direktem Sonnenlicht oder im Sommer an der Küste
• An Orten mit hohen Temperaturen und hoher Feuchtigkeit, bzw. wo starke Änderungen bei Temperatur und Feuchtigkeit erfolgen
• An Orten mit hoher Konzentration von Sand, Staub oder Schmutz
• Bei einem Brand

• In der Nähe von Heizkörpern, Klimaanlagen oder Luftbefeuchtern
  • Wo Wasser das Gerät benässen kann
  • Wo Erschütterungen vorhanden sind
  • In einem Fahrzeug

• Mehrfache Lichtauslösungen dürfen nicht erzeugt werden, indem das Blitzlicht zusammen mit anderen Blitzlichtgeräten verwendet wird.

• Lassen Sie das Gerät nicht fallen, schlagen Sie es nicht auf andere Gegenstände oder setzen Sie es keinen anderen starken Erschütterungen oder Stößen aus.
• Wird das Gerät über einen längeren Zeitraum nicht benutzt, können Schimmel und andere Probleme zu Defekten am Gerät führen. Es wird empfohlen, die Funktionsfähigkeit des Gerätes vor dem Gebrauch zu prüfen.
• Berühren Sie nicht die elektrischen Kontakte des Gerätes. Dadurch kann es zu einem Defekt am Gerät kommen.
• Stellen Sie den Gebrauch des Gerätes, um den Blitzlichtkopf vor Überhitzung und Beschädigung zu schützen, nach 10 Dauerauslösungen bei voller Blitzlichtintensität ein und lassen Sie das Gerät mindestens 10 minuten ausruhen, damit sich der Blitzlichtkopf abkühlen kann.

■ Zum Thema Batterien

Achten Sie darauf, die Batterien zu entfernen, wenn Sie die Kamera für längere Zeit nicht benutzen.

- Ist die Temperatur zu hoch oder niedrig, können die Kontakte rosten und Funktionsstörungen verursachen.

Überprüfen Sie, sollten die Batterien aus Versehen zu Boden fallen, ob das Gehäuse und die Kontakte nicht beschädigt wurden.

- Das Einlegen einer schadhaften Batterie in die Kamera kann diese beschädigen.

Tragen Sie aufgeladene Ersatzbatterien bei sich, wenn Sie das Haus verlassen.

- Achten Sie darauf, dass sich die Betriebszeit der Batterie bei niedrigen Temperaturen, wie auf Skipisten, verkürzt.

Entsorgung unbrauchbarer Batterien.

• Batterien haben eine begrenzte Lebensdauer.
• Werfen Sie Batterien nicht ins Feuer, sie könnten explodieren.

Lassen Sie die Batteriekontakte nicht mit Metallgegenständen in Kontakt kommen (wie Halsketten, Haarnadeln, usw.).

- Dies kann Kurzschlüsse oder Wärmeerzeugung verursachen und beim Berühren der Batterien zu schweren Verbrennungen führen.

Versuchen Sie nicht, Trockenbatterien wieder aufzuladen.

Werfen Sie die Batterien nicht ins Feuer oder setzen Sie sie keiner starken Hitze, wie Sonnenschein, aus.

Anforderungen an die DC 6,0 V Stromversorgung:

Zum Gebrauch empfohlene Batterien	AA Alkaline-Trockenbatterien (LR6) × 4/ AA Wiederaufladbare Nickel-Metallhydrid-Batterien (Ni-MH) × 4
Aufladedauer(ab dem Vollblitz bis die [TEST/CHARGE]-Taste aufleuchtet)	Max. 7 s : AA Alkaline-TrockenbatterienMax. 5 s : AA Wiederaufladbare Nickel-Metallhydrid- Batterien
Auslösedauer Etwa 1/20	0000 s bis 1/500 s(Variiert je nach der Blitzlichtintensität; ausgenommen FP-Auslösung.)
Blitzanzahl(mit Vollblitz)	120 Blitze: AA Alkaline-Trockenbatterien140 Blitze: AA Wiederaufladbare Nickel-Metallhydrid-Batterien(Variiert je nach den Aufnahmebedingungen.)
Blitzlicht-Modi TTL AUTO	O/AUTO/MANUAL/FP TTL AUTO/FP MANUAL
Reflexwinkel Nach oben	0 bis 90 Grad, nach unten: 0 bis 7 Grad,nach rechts: 0 bis 90 Grad, nach links: 0 bis 180 Grad
Stromspar-Modus	Mit dem Stromspar-Modus einer Digitalkamera mit Datenaustauschfunktion gekoppelt
AF-Hilfsstrahl	Nur bei Kombinationen mit einer Digitalkamera mit Datenaustauschfunktion etwaige Entfernung zur automatischen Auslösung bei geringer Helligkeit: 0,7 m bis 7 m (Variiert je nach der Digitalkamera und dem verwendeten Objektivtyp)
Leitzahl	Automatisch gewählt50: Bei der Einstellung von 42 mm (85 mmbei Verwendung einer Kamera 135)28: Bei der Einstellung von 12 mm (24 mmbei Verwendung einer Kamera 135)18/20 gewählt: Bei Verwendung des Wide Panel
Beleuchtungswinkel Automatisch gewählt	Bei der Einstellung von 12 mm: 61 Grad nach oben/unten, 78 Grad nach links/rechts (Blickwinkel von 12 mm Objektiv abgedeckt)*Bei der Einstellung von 42 mm: 21 Grad nach oben/unten, 28 Grad nach links/rechts (Blickwinkel von 42 mm Objektiv abgedeckt)*Verwendung des Wide Panel: 83 Grad nach oben/unten, 101 Grad nach links/rechts (Blickwinkel von 8 mm Objektiv abgedeckt)*Wenn “FOUR THIRDS” als ZOOM-Anzeige aktiv ist
Abmessungen	Etwa 79,4 mm (B)×141,1 mm (H) ×107,1 mm (T) (ohne hervorstehende Teile)
Gewicht	Etwa 375 g (Hauptgerät)Etwa 455 g (einschließlich Batterien)
Zulässige relative Temperatur	0 °C bis 40 °C
Zulässige relative Feuchtigkeit	10% bis 80% (ohne Kondensation)

Table des matières
