Produkttyp	Akkuladegerät für Panasonic Lumix Kameras
Kompatible Akkumodelle	Panasonic DMW-BLJ31 (Li-Ion)
Eingangsspannung (Ladegerät)	9,0 V Gleichstrom, 3,0 A
Ausgangsspannung (Ladegerät)	8,4 V Gleichstrom, 3,1 A
Eingangsspannung (Netzteil)	100-240 V Wechselstrom, 50/60 Hz, 0,7 A
Abmessungen (Ladegerät)	72,0 x 30,5 x 92,0 mm
Gewicht (Ladegerät)	Ca. 92 g
Betriebstemperatur	0 °C bis 40 °C
Ladezeit (Akku DMW-BLJ31)	Ca. 130 Minuten
Ladeanzeige	LED [CHARGE]: blinkend (0-49 %), leuchtend (50-99 %), aus (100 %)
Mitgeliefertes Zubehör	Ladegerät, Netzteil, USB-C-Kabel, Netzkabel
Wartung	Kontakte mit einem trockenen Tuch abwischen; Feuchtigkeit und Fremdkörper vermeiden
Sicherheit	Nicht Regen aussetzen; nur mitgeliefertes Zubehör verwenden; nicht zerlegen
Garantie (Kanada)	1 Jahr Teile und Arbeit (Digitalkameras); 90 Tage für wiederaufladbare Akkus
Herstellungsland (Schätzung)	Japan oder China (nicht angegeben)

Häufig gestellte Fragen - Lumix DMWBTC14 PANASONIC

Welchen Akku kann ich mit dem Panasonic DMW-BTC14 laden?

Dieses Ladegerät ist für den Akku Panasonic DMW-BLJ31 ausgelegt. Die Verwendung anderer Akkus wird nicht empfohlen und könnte die Garantie ungültig machen.

Wie lange dauert es, den Akku vollständig zu laden?

Bei einem vollständig entladenen Akku DMW-BLJ31 beträgt die Ladezeit ca. 130 Minuten. Diese Zeit kann je nach Umgebungstemperatur und Akkuzustand variieren.

Wie erkenne ich, ob der Akku geladen wird?

Die [CHARGE]-Leuchte blinkt bei einer Ladung zwischen 0 und 49 %, leuchtet dauerhaft zwischen 50 und 99 % und erlischt, wenn der Akku vollständig geladen ist (100 %).

Kann ich ein anderes USB-Kabel als das mitgelieferte verwenden?

Es wird empfohlen, das mitgelieferte USB-C-Kabel zu verwenden. Die Verwendung anderer Kabel kann zu Fehlfunktionen führen.

Was tun, wenn die [CHARGE]-Leuchte schnell blinkt?

Ein schnelles Blinken zeigt an, dass kein Ladevorgang stattfindet. Dies kann an einer zu hohen oder zu niedrigen Temperatur (Laden zwischen 10 °C und 30 °C) oder an verschmutzten Kontakten liegen. Reinigen Sie die Kontakte mit einem trockenen Tuch und versuchen Sie es erneut.

Wird das Ladegerät während des Gebrauchs heiß?

Ja, es ist normal, dass das Ladegerät und der Akku während und nach dem Ladevorgang warm werden. Dies ist keine Fehlfunktion.

Kann ich den Akku aufladen, wenn er nicht vollständig entladen ist?

Ja, das ist möglich. Es wird jedoch nicht empfohlen, einen bereits vollen Akku häufig nachzuladen, da dies zu einer Schwellung des Akkus führen könnte.

Welches Zubehör ist im Lieferumfang des Ladegeräts DMW-BTC14 enthalten?

Das Set enthält: das Ladegerät, ein Netzteil, ein USB-C-Kabel und ein Netzkabel. Verwenden Sie nur dieses Zubehör.

Wie reinige ich das Ladegerät oder die Akkukontakte?

Vor der Reinigung das Ladegerät abziehen. Wischen Sie die Kontakte mit einem trockenen Tuch ab, um Schmutz oder Rückstände zu entfernen. Verwenden Sie keine Flüssigkeiten.

Welche Garantie gilt für dieses Ladegerät in Kanada?

Panasonic Canada bietet eine Garantie von 1 Jahr auf Teile und Arbeit für Digitalkameras. Wiederaufladbare Akkus haben eine Garantie von 90 Tagen. Bewahren Sie Ihren Kaufbeleg auf.

BEDIENUNGSANLEITUNG Lumix DMWBTC14 PANASONIC

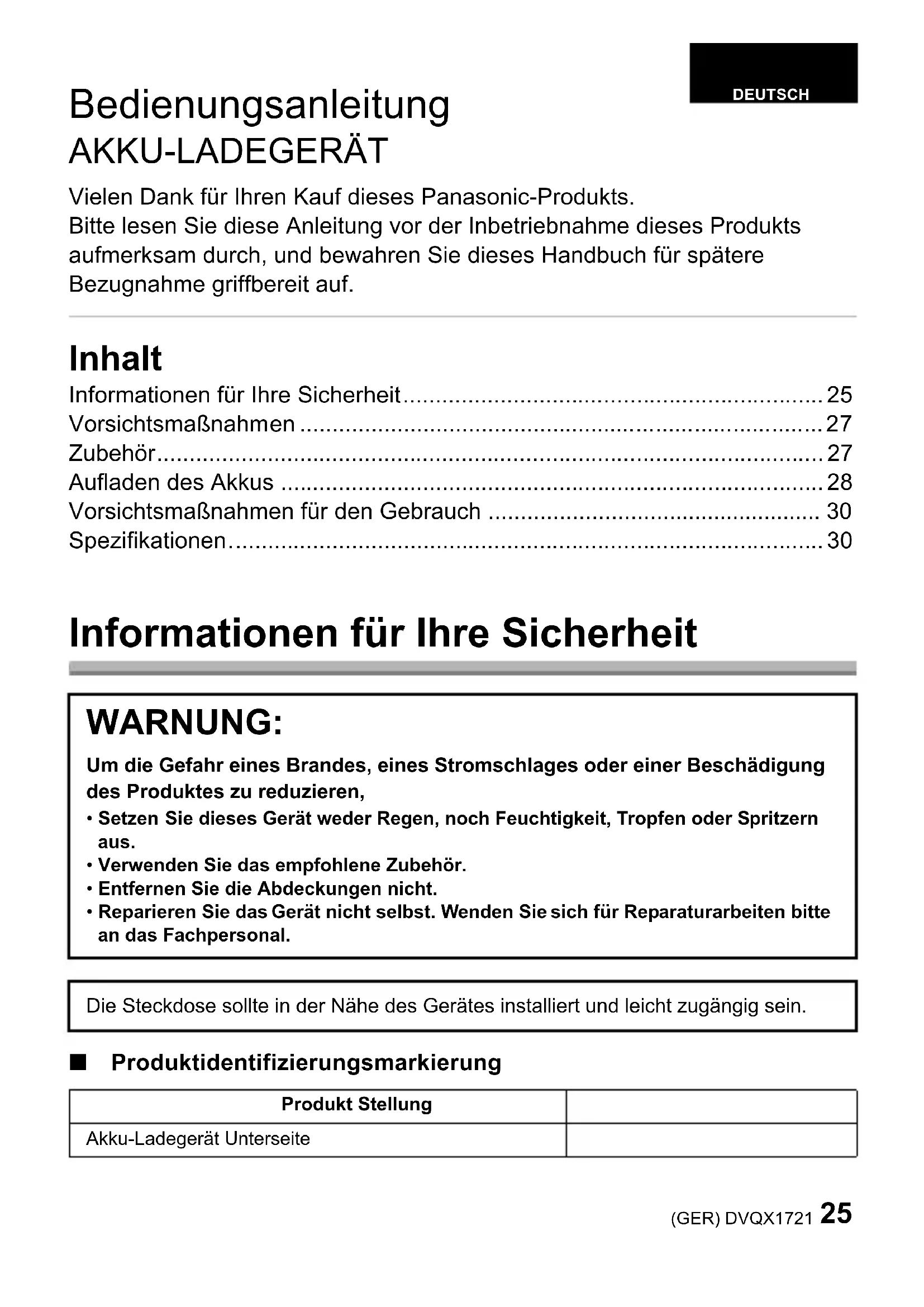

Bedienungsanleitung AKKU-LADEGERÄT

Vielen Dank für Ihren Kauf dieses Panasonic-Produkts.

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

Inhalt

Informationen für Ihre Sicherheit......25

Vorsichtsmaßnahmen 27

Zubehör....27

Aufladen des Akkus 28

Vorsichtsmaßnahmen für den Gebrauch 30

Spezifikationen....30

Informationen für Ihre Sicherheit

WARNUNG:

Um die Gefahr eines Brandes, eines Stromschlages oder einer Beschädigung des Produktes zu reduzieren,

• Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus.
• Verwenden Sie das empfohlene Zubehör.
• Entfernen Sie die Abdeckungen nicht.
• Reparieren Sie das Gerät nicht selbst. Wenden Sie sich für Reparaturarbeiten bitte an das Fachpersonal.

Die Steckdose sollte in der Nähe des Gerätes installiert und leicht zugängig sein.

■ Produktidentifizierungsmarkierung

Produkt Stellung
Akku-Ladegerät Unterseite

■ Hinweise zum Akku

ACHTUNG

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.

• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung.

• Der Akku darf weder Hitze noch offenem Feuer ausgesetzt werden.

• Lassen Sie den/die Akku/s nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist.

Warnung

Brand-, Explosions- und Verbrennungsgefahr. Nicht auseinandernehmen, über 60 °C erhitzen oder anzünden.

■ Der Netzadapter (mitgeliefert)

ACHTUNG!

Um die Gefahr eines Brandes, eines Stromschlages oder einer Beschädigung des Produktes zu reduzieren,

- Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher.

- Der Netzadapter befindet sich im Standby-Modus, wenn der Netzstecker angeschlossen ist. Der Primärkreis ist immer stromführend, wenn der Netzstecker an eine Steckdose angeschlossen ist.

-Bedeutung des nachstehend abgebildeten Symbols-

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum

Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Vorsichtsmaßnahmen

• Dieses Akku-Ladegerät*1 ist für den Panasonic-Batteriepack*2 bestimmt. Bitte verwenden Sie nur Originalakkus von Panasonic.
  *1 Im Text als Akku-Ladegerät oder Ladegerät bezeichnet.
  *2 Im Text als Batteriepack oder Akku bezeichnet.
• Lesen Sie bitte auch im Handbuch zu Ihrer Digital-Kamera nach.
• Informationen über kompatible Akkus finden Sie in unserem neuesten Katalog oder auf unserer Website.

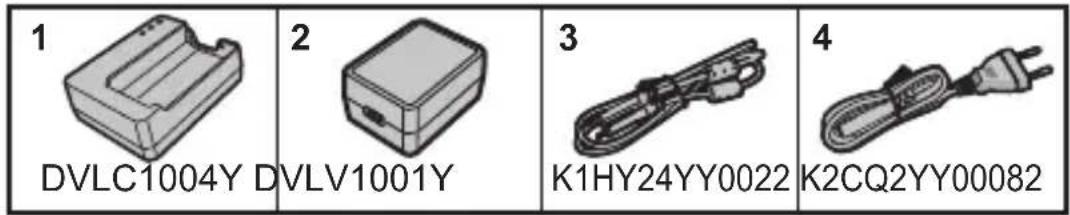

Zubehör

Überprüfen Sie, ob sämtliches Zubehör mitgeliefert wurde, bevor Sie das Produkt verwenden.

Die Produktnummern beziehen sich auf den Stand von Januar 2019.

Änderungen sind vorbehalten.

DMW-BTC14 E

1	Akku-Ladegerät 3 USB-Anschlusskabel (C-C)
2	Netzadapter 4 Netzkabel

Aufladen des Akkus

• Verwenden Sie nur Originalakkus von Panasonic (DMW-BLJ31).
• Falls andere Akkus verwendet werden, übernehmen wir keine Gewähr für die Qualität dieses Produkts.


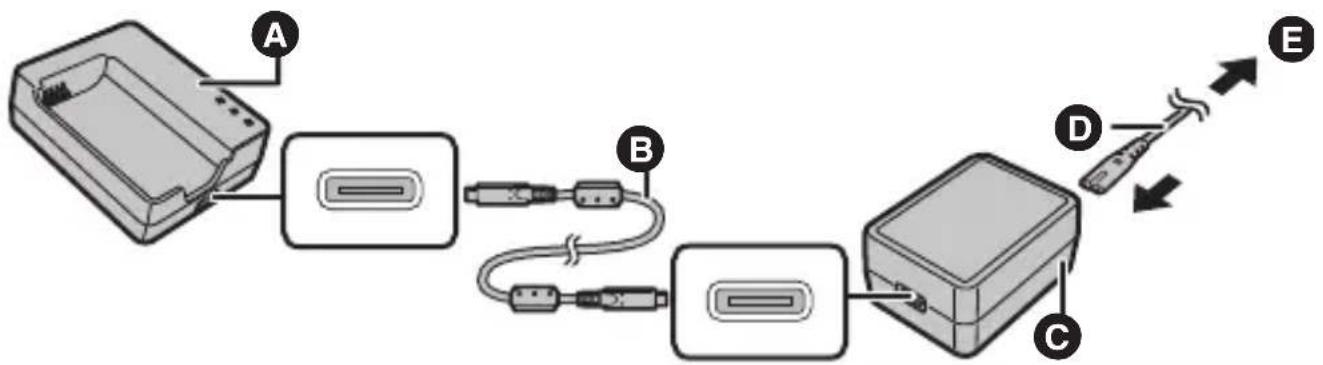

A Akku-Ladegerät © Netzadapter (mitgeliefert)
B USB-Anschlusskabel (C–C) (mitgeliefert) D Netzkabel (mitgeliefert)

1 Schließen Sie das Akku-Ladegerät mit dem USB-Anschlusskabel (C-C) an den Netzadapter an.

- Halten Sie die Klinken gerade und schieben Sie sie gerade ein. (Erfolgt das Einschieben nicht gerade, sondern aus einem Winkel, so kommt es möglicherweise zu Verformungen oder Fehlfunktionen.)

2 Verbinden Sie das Netzkabel mit dem Netzadapter und dann mit der Steckdose E.

• Verwenden Sie nur das mitgelieferte Netzkabel.
• Das Netzkabel ist für dieses Gerät bestimmt. Verwenden Sie es nicht mit anderen Geräten.

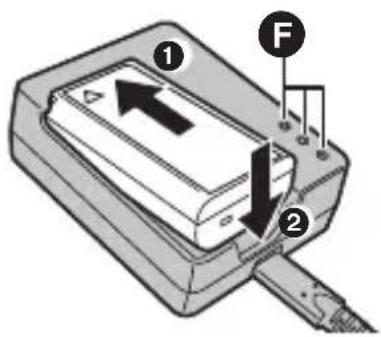

3 Setzen Sie den Akku ein.

• Schieben Sie den Akku mit den Anschlüssen voran ein.
  • Die [CHARGE]-Leuchte F blinkt, und der Aufladevorgang beginnt.

Ladezustand	0% bis 49%	50% bis 79%	80% bis 99%	100%
[CHARGE]-Leuchte

A Blinkt B Leuchtet C Aus

• Trennen Sie nach dem Aufladen die Stromversorgungsverbindung ab und entfernen Sie den Akku.
• Wenn die [50%]-Leuchte rasch blinkt, erfolgt keine Aufladung.
  —Die Temperatur des Akkus oder die Umgebungstemperatur ist zu hoch bzw. zu niedrig. Versuchen Sie, den Aufladevorgang bei einer Temperatur zwischen 10 °C und 30 °C auszuführen.
  —Die Buchsen des Ladegeräts oder des Akkus sind schmutzig. Trennen Sie die Verbindung zur Stromquelle ab und reinigen Sie die Klemmen mit einem trockenen Tuch.

■ Entfernen des Akkus

Zum Herausnehmen des Akkus folgen Sie den Schritten zum Einsetzen in umgekehrter Reihenfolge.

Ladedauer

Akku Ladedauer

DMW-BLJ31 Ca. 130 min

- Die angezeigte Ladedauer gilt für vollständig entladene Akkus. Die Ladedauer kann je nach den Bedingungen, unter denen der Akku verwendet wurde, unterschiedlich sein. Die Ladedauer für Akkus in besonders warmer/kalter Umgebung, oder für Akkus, die für eine lange Zeit nicht verwendet wurden, kann länger als üblich sein.

Hinweis

• Aufladen ist nicht möglich, wenn der Akku falsch eingesetzt ist. In dem Fall nehmen Sie den Akku zuerst heraus und setzen ihn dann wieder unter Beachtung der korrekten Schritte ein.
• Verwenden Sie ausschließlich das mitgelieferte USB-Anschlusskabel (C–C). Anderenfalls kann es zu Fehlfunktionen kommen.
• Verwenden Sie nur den mitgelieferten Netzadapter. Anderenfalls kann es zu Fehlfunktionen kommen.
• Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Anderenfalls kann es zu Fehlfunktionen kommen.
• Verwenden Sie keine USB-Verlängerungskabel oder USB-Konvertierungsadapter.
• Netzadapter, Netzkabel sowie USB-Anschlusskabel (C-C) sind zur ausschließlichen Verwendung mit diesem Akku-Ladegerät vorgesehen. Verwenden Sie sie nicht mit anderen Geräten. Anderenfalls kann es zu Fehlfunktionen kommen.
• Der Akku erwärmt sich sowohl während des Betriebs als auch während des Ladevorgangs und danach. Auch das Ladegerät erwärmt sich während des Ladevorgangs. Dabei handelt es sich nicht um eine Fehlfunktion.
• Der Akku kann zwar wieder aufgeladen werden, wenn er noch nicht ganz entladen ist, häufiges zusätzliches Laden, wenn der Akku bereits voll geladen ist, sollte aber vermieden werden. (Es könnte sonst zum typischen Anschwellen des Akkus kommen.)

Vorsichtsmaßnahmen für den Gebrauch

• Bei Betrieb des Ladegeräts und des Netzadapters kann ein Surren zu hören sein. Dies stellt keine Fehlfunktion dar.
• Halten Sie das Ladegerät und den Netzadapter mindestens 1 m von Radios entfernt.
• Stellen Sie keine schweren Gegenstände auf das Ladegerät oder den Netzadapter und treten Sie nicht auf die Geräte.

Spezifikationen

Die Spezifikationen können ohne Ankündigung geändert werden.

Akku-Ladegerät

Eingang: 9,0 V 3,0 A	---
Ausgang: 8,4 V 3,1 A	---

Abmessungen	Ca. 72,0 mm (B)×30,5 mm (H)×92,0 mm (T)(ohne die überstehenden Teile)
Masse Ca. 92 g
Betriebstemperatur	0 °C bis 40 °C

Netzadapter

Eingang:	100–240 V ~ 50/60 Hz 0,7 A
Ausgang: 5 V 3 , 0 A , 9 V = = 3 , 0 A = =

Betriebstemperatur

0 °C bis 40 °C

Die Symbole auf diesem Produkt (einschließlich Zubehör) haben die folgenden Bedeutungen:

~	AC (Wechselstrom)
---	DC (Gleichstrom)
□	Geräte der Klasse II (das Produkt ist doppelt isoliert konstruiert)
