Marke	Jamo
Modell	J 12 SUB
Produkttyp	Aktiv-Subwoofer
Lautsprecher	12 Zoll (30 cm)
Abmessungen (ca.)	Ca. 45 x 45 x 50 cm
Gewicht (ca.)	Ca. 20 kg
Stromversorgung	Netz 230 V / 50 Hz
Ausführung	Widerstandsfähiges Vinyl
Eingänge	Line In (L/LFE und R)
Einstellungen	Gain, Tiefpassfilter (Lowpass), Phase (0/180°)
Integrierte Stromversorgung	Schalter ON / AUTO / OFF, grüne LED-Anzeige
Automatischer Standby-Modus	Nach 15-20 Minuten ohne Signal
Pflege	Staubwischen oder trockenes Tuch, scheuernde Mittel vermeiden
Sicherheitshinweise	Vor dem Anschließen Gerät vom Netz trennen
Allgemeine Informationen	Anleitung in mehreren Sprachen auf notice-facile.com verfügbar

Häufig gestellte Fragen - J 12 SUB JAMO

Wo soll der Jamo J 12 SUB Subwoofer platziert werden?

Für beste Ergebnisse platzieren Sie den Subwoofer in einer Raumecke an derselben Wand wie die Frontlautsprecher. Die Eckposition erhöht die Basslautstärke. Probieren Sie verschiedene Positionen aus, um die für Ihren Raum am besten geeignete zu finden.

Wie stelle ich die Lautstärke (Gain) des Subwoofers ein?

Wenn an den Subwoofer-Ausgang eines Receivers angeschlossen, stellen Sie zunächst die Lautstärke des Subwoofers auf Mittelstellung oder 0 dB am Receiver, dann passen Sie den Gain des Subwoofers an, um mit den Hauptlautsprechern abzugleichen. Wenn an die Vorverstärkerausgänge L/R angeschlossen, stellen Sie direkt den Gain des Subwoofers ein.

Wie stelle ich den Tiefpassfilter (Lowpass) ein?

Drehen Sie den Lowpass-Regler auf Maximum (160 Hz), wenn Sie die Einstellung des Receivers verwenden. Für Standlautsprecher stellen Sie zwischen 50 und 90 Hz ein; für Regal- oder Satellitenlautsprecher zwischen 90 und 150 Hz. Je kleiner der Lautsprecher, desto höher sollte die Einstellung sein.

Wie schließe ich den Subwoofer an einen Receiver ohne Subwoofer-Ausgang an?

Verwenden Sie die linken/rechten Vorverstärkerausgänge des Receivers (falls vorhanden) an den Eingängen Left/LFE und Right des Subwoofers. Sie können auch eine Hochpegelverbindung über die Lautsprecherklemmen verwenden, aber das erfordert einen Adapter.

Was bedeutet der AUTO-Modus am Netzschalter?

In der AUTO-Stellung schaltet sich der Subwoofer automatisch ein, wenn ein Audiosignal erkannt wird. Nach 15 bis 20 Minuten ohne Signal schaltet er in den Standby. In der ON-Stellung bleibt er dauerhaft eingeschaltet. In OFF ist er ausgeschaltet.

Wie reinige ich den Subwoofer?

Verwenden Sie ein trockenes Tuch zur Staubentfernung. Vermeiden Sie scheuernde Reinigungsmittel oder lösungsmittelhaltige Produkte. Ein Staubsauger mit weicher Bürste kann ebenfalls verwendet werden.

Was tun, wenn der Subwoofer während des Transports beschädigt wurde?

Überprüfen Sie das Gerät sofort nach Erhalt. Bei Beschädigung benachrichtigen Sie den Lieferanten und Ihren Händler, verlangen Sie eine Inspektion und bewahren Sie den Originalkarton auf.

Wie stelle ich die Phase (0/180°) ein?

Wählen Sie die Position (0° oder 180°), die an Ihrem Hörplatz den meisten Bass erzeugt. Dies passt die akustische Ausrichtung zwischen Subwoofer und Hauptlautsprechern an.

Was bedeutet die grüne LED-Anzeige an der Vorderseite?

Die grüne LED zeigt an, dass der Verstärker eingeschaltet ist und ein Signal empfängt. Ist sie aus, ist der Verstärker ausgeschaltet (Standby oder OFF).

Kann ich mehrere Subwoofer anschließen?

Ja, wenn Ihr Receiver mehrere Subwoofer-Ausgänge unterstützt, können Sie einen zweiten Subwoofer anschließen. Befolgen Sie die Anweisungen des Receivers für die Bassverwaltung.

BEDIENUNGSANLEITUNG J 12 SUB JAMO

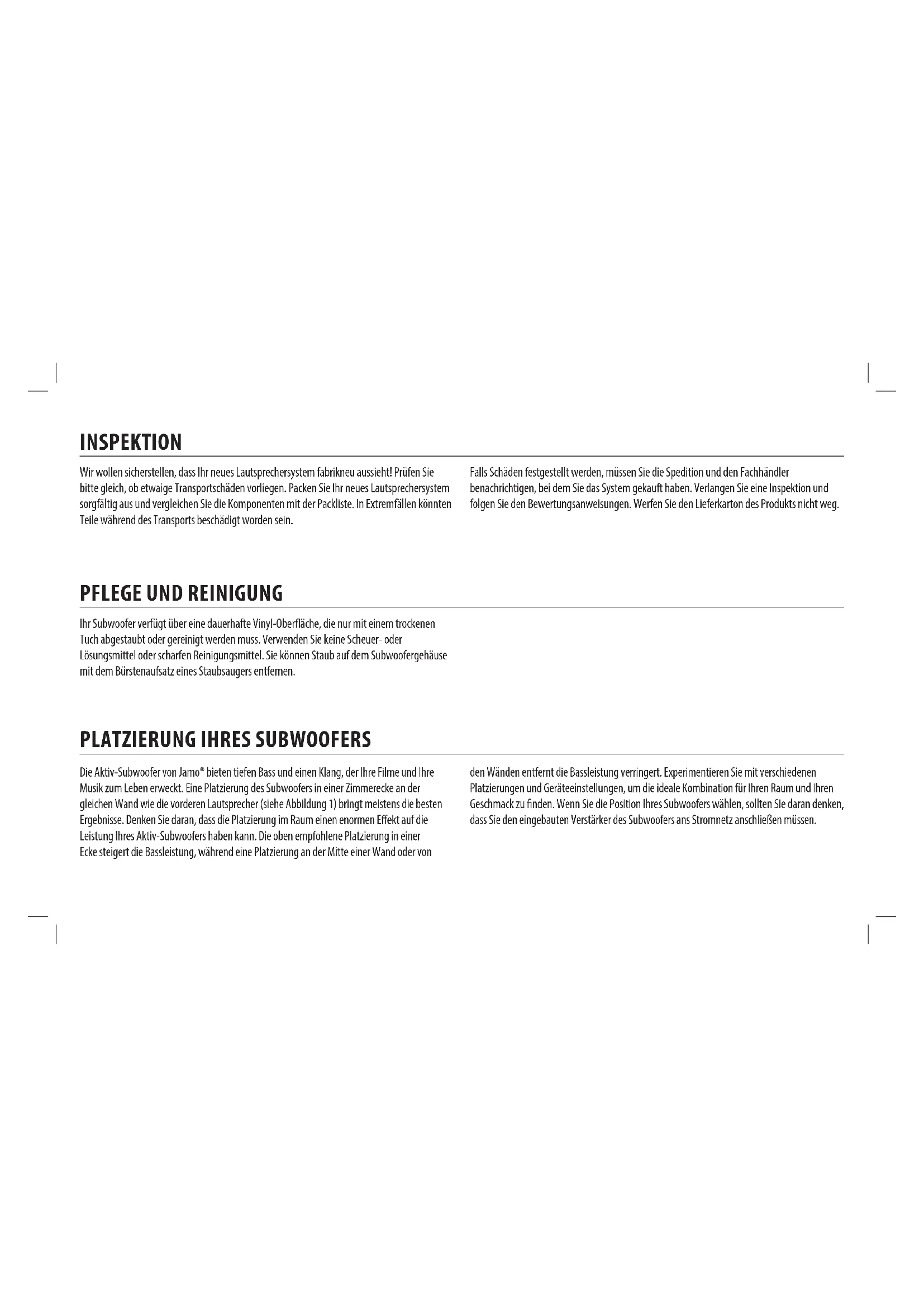

Wir wollen sicherrstellen, dass ihr neuen Lautsprechersystem fabrikne aussie! Prifen Sieitte möglich, ob etwaige Transportschäden vorliegen. Packen Sie ihr neuen Lautsprechersystem sorgfältig aus und vergleichen Sie die Componenten mit der Packliste. In Extremfällen konnten Teile während des Transports beschädigt worden sein.

Falls Schäden festgestellt werden, müssen Sie die Spedition und den Fachhändler benachrichtigen, bei dem Sie das System gekauft haben. Verlangen Sie eine Inspektion und folgen Sie den Bewertungsanweisungen. Werfen Sie den Lieferkarton des Produkts nicht weg.

PFLEGE UND REINIGUNG

Ihr Subwoofer verfügt über eine dauerhafte Vinyl-Oberfläche, die nur mit einem trockenen Tuch abgestaubt oder gereinigt werden muss. Verwenden Sie keine Scheuer- oder Lösungsmittel oder scharfen Reinigungsmittel. Sie konnen Staub auf dem Subwoofergehäuse mit dem Bürstenaufsatz eines Staubsaugers entfern.

PLATZIERUNG IHRES SUBWOOFERS

Die Aktiv-Subwoofer von Jamo bieten tiefen Bass und einen Klang, der ihre Filme und ihre Musik zum Leben erweckt. Eine Platzierung des Subwoofer in einer Zimmerecke an der gleichen Wand wie die vorderen Laufsprecher (siehe Abbildung 1) bringt meistens die besten Ergebnisse. Denken Sie daran, dass die Platzierung im Raum einen enormen Effekt auf die Leistung Ihres Aktiv-Subwoofer haben kann. Die oben empfohlene Platzierung in einer Ecke steigert die Basseleitung, während eine Platzierung an der Mitte einer Wand oder von

den Wänden entfern't die Bassleistung verringert. Experimentieren Sie mit verschiedene Platzierungen und Geräteinstellungen, um die ideale Kombination für ihren Raum und ihren Geschmack zu finden. Wenn Sie die Position Ihres Subwoofer's wahlen, sollen den daran denken, dass Sie den eingebauten Verträker des Subwoofer's ans Stromnetz anschließen müssen.

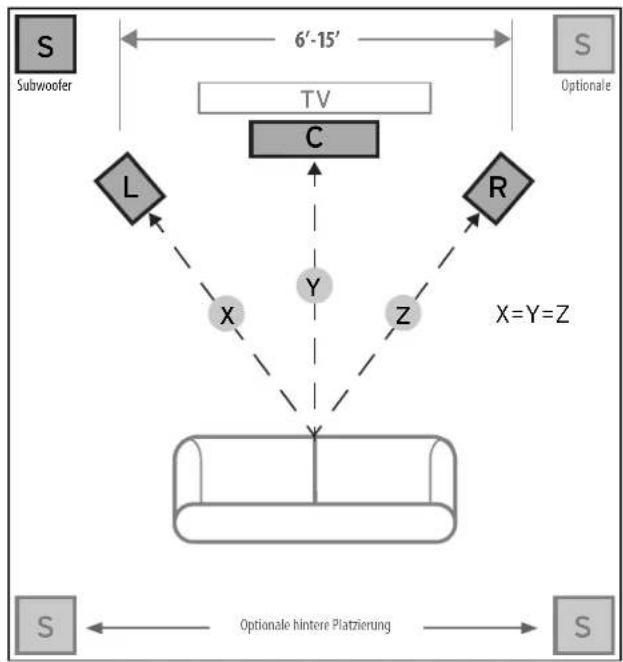

Abbildung 1
Lautsprecherplatzierung Im Hörbereich

GERMAN

ANSCHLUSSE UND REGLER

achtung: Stellen Sie vor der Herstellung von Anschlüssen sicher, dass der Subwoofer nicht an eine Steckdose angeschlossen ist.

"LINE IN" Anschluss - Heutztage verfügen die meisten Surround-Receiver (und Vorsterärker) über einen Line-Level-Subwooferausgang, der als Subwoofer Pre Out, Sub Out, SW Out etc. bezeichnet wird. Wenn dieser Ausgang vorhanden ist, verbinden Sie ein Ende des Subwooferkabels damit und das andere Ende des Kabels an den Subwoofereingang LEFT/LFE. Dadurch kann Ihr Subwoofer sowohl für Musik als auch Surroundsound-Filme eingesetzt werden (nahere Hinweise finden Sie im Handbuch His Receivers). Falls Ihr Receiver keinen Subwooferausgang besitzt, können Sie auch die linken und rechten Vorverstärkerausgänge des Receivers (falls vorhanden) mit dem Left/ LFE- und rechten Eingang am Subwoofer verbinden.

Verstärkungsregler (LEVEL) — Wenn Ihr Subwoofer an den Subwooferausgang eines Surroundsound-Receivers angeschlossen ist, stellen Sie den Subwooferlautstärkeregler des Receivers zunachst auf die mittlere (0 dB) Position. Dann erhöhen Sie die Lautstärke (oder den Verstärkungsfaktor) des Subwoofer, bis der Lautstärkepegel des Subwoofer dem ihrer Hauptlaustricher entspricht. Nach Beendigung der Anpassung dient der Lautstärkeregler am Hauptverträker Ihres Systems bzw. am Vorverträker als gemeinsamer Lautstärkeregler für den Subwoofer und die Lautsprecher. Wenn Ihr Subwoofer an die linken und rechten Vorverträkerausgänge eines Receivers angeschlossen ist oder wenn er über die High-Level-Verbindung an die Lautsprecherterminals des Receivers angeschlossen ist, muss am Receptor keine Subwooferlautstärke eingestellt werden, bevör der Verstärkungsfaktor des Subwoofer's eingestellt wird.

"LOWPASS" (Tiefpass) - Der gewähte Crossover-Punkt bestimmt, wann tiefe Bassfrequenzen von den Lautsprichern an den Subwoofer „übergeben" werden. Wenn Sie den Crossover-Punkt am Receiver einstellen, drehen Sie den Tiefpassfilter-Regler am Subwoofer ganz nach rechts (160 Hz). Stellen Sie den Crossover-Punkt entsprechend der Grübe der im System verwendeten linken/

rechten Hauptlautsprecher ein. Als Faustregel gilt, dass man bei größeren Standlautsprechem den Crossover-Punkt zwischen 50 und 90Hz einstellt. Wenn Sie keinere Regallautsprecher oder Satellitenlautsprecher als Hauptlautsprecher verwenden, stellen Sie den Crossover-Punkt zwischen 90 und 150Hz ein. Jekleiner der Lautsprecher,estohoher die Einstellung, bis die Bassfrequenzen nach der kompletten Einrichtung Ihres Systems nahtlos zwischen Lautsprechem und Subwoofer ubergeben. Wenn Ihr Receiver keine Einstellung fur den Crossover-Punkt besitzt,stellen Sie stattdessen den Tieffpassfilter am Subwoofer im Rahmen der gleichen empfohlenen Einstellungen ein (weitere Informationen zum Einrichten der Lautsprecher finden Sie im Handbuch des Receivers).

PHASE0/180-Mit thisem Regler passen Sie die Ausgabe Ihres Subwoofer akustisch an die Hauptlautsprecher an. Wahlen Sie die Position (0^ oder 180^) , in der der Subwoofer an der Hörposition lauter klingt.

"POWER" AUTO/ON/OFF - Wenn der Schalter auf „ON/AUTO" liegt, schaltet sich der Subwoofer bei Entdeckung eines Signals automatisch ein. Wenn kein Signal vorhanden ist, schaltet er in den Standby-Modus nach 20 Minuten automatisch. Wenn dieser Schalter auf „OFF" liegt, bleibt der Subwoofer ausgeschelt, wenn der Netzschalter in der Position „OFF" ist.

LED-Netzanzeige - Diese LED an der vorderen Schallwand zeigt den Betriebsstatus des eingebauten Verstärkers. Die LED leuchtet grün auf, wenn der Verstärker eingeschelt ist und ein Signal empfangt. Wenn die LED gar nicht aufleucht, ist der Verstärker ausgeschelt. Weitere Informationen über die in thism Handbuch erwähnten Regler und das Bass-Management konnen Sie von Ihrem Fachhandler oder auf www.jamo.com erhalten.

Abbildung 2
Anschluss Für Den Subwoofer J 110, J 112
