J 12 SUB - 低音炮 JAMO - 免费用户手册

品牌	Jamo
型号	J 12 SUB
产品类型	有源低音炮
扬声器	12英寸（30厘米）
尺寸（约）	约45 x 45 x 50厘米
重量（约）	约20公斤
电源	交流230V / 50Hz
表面处理	耐磨乙烯基
输入	线路输入（L/LFE 和 R）
调节	增益、低通滤波器、相位（0/180°）
内置电源	开关ON / AUTO / OFF，绿色LED指示灯
自动待机模式	无信号15-20分钟后
维护	除尘或干布擦拭，避免使用研磨性产品
安全说明	连接前先拔下电源
一般信息	手册可在notice-facile.com上获取多语言版本

常见问题 - J 12 SUB JAMO

Jamo J 12 SUB低音炮应放置在哪里？

为获得最佳效果，将低音炮放置在房间角落，与前置音箱同墙。角落位置可增加低音音量。尝试不同位置以找到适合您房间的设置。

如何调节低音炮的音量（增益）？

如果连接到接收器的低音炮输出，先将低音炮音量调至中间位置或接收器上的0dB，然后调节低音炮增益直至与主音箱平衡。如果连接到前置放大器L/R输出，直接调节低音炮增益。

如何调节低通滤波器？

如果使用接收器调节，将低通旋钮调至最大（160Hz）。对于落地音箱，调节在50-90Hz之间；对于书架或卫星音箱，调节在90-150Hz之间。音箱越小，设置应越高。

如何将低音炮连接到没有低音炮输出的接收器？

使用接收器的左/右前置放大器输出（如果有），连接到低音炮的Left/LFE和Right输入。也可以使用扬声器端子的高电平连接，但需要适配器。

电源开关上的AUTO模式是什么意思？

在AUTO位置，低音炮检测到音频信号时自动开机。无信号15-20分钟后进入待机模式。在ON位置，它始终保持开启。在OFF位置，它关闭。

如何清洁低音炮？

使用干布除尘。避免使用研磨性或含溶剂的清洁产品。也可以使用带软刷的吸尘器。

如果低音炮在运输过程中损坏怎么办？

收到后立即检查设备。如果损坏，通知送货员和经销商，要求检查并保留原包装箱。

如何调节相位（0/180°）？

选择在您的聆听位置产生最多低音的位置（0°或180°）。这可以调整低音炮与主音箱之间的声学对齐。

前面的绿色LED指示灯是什么意思？

绿色指示灯表示功放已通电并接收到信号。如果熄灭，表示功放断电（待机或关闭）。

我可以连接多个低音炮吗？

可以，如果您的接收器支持多个低音炮输出，可以连接第二个低音炮。请按照接收器的说明进行低音管理。

用户手册 J 12 SUB JAMO

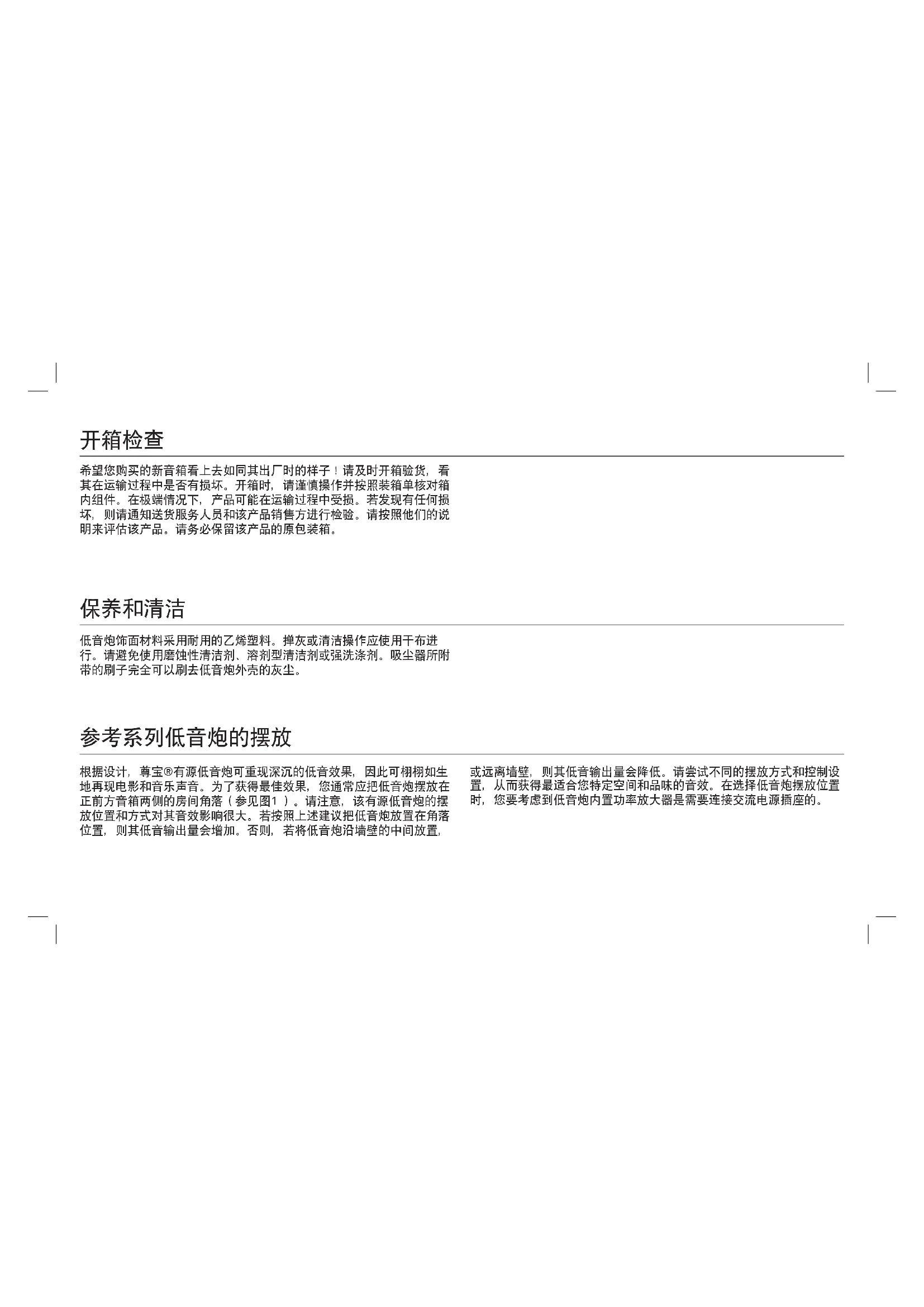

希望您购买的新音箱看上去如同其出厂时的样子！请及时开箱验货，看其在运输过程中是否有损坏。开箱时，请谨慎操作并按照装箱单核对箱内组件。在极端情况下，产品可能在运输过程中受损。若发现有任何损坏，则请通知送货服务人员和该产品销售方进行检验。请按照他们的说明来评估该产品。请务必保留该产品的原包装箱。

保养和清洁

低音炮饰面材料采用耐用的乙烯塑料。掸灰或清洁操作应使用干布进行。请避免使用磨蚀性清洁剂、溶剂型清洁剂或强洗涤剂。吸尘器所附带的刷子完全可以刷去低音炮外壳的灰尘。

参考系列低音炮的摆放

根据设计，尊宝®有源低音炮可重现深沉的低音效果，因此可栩栩如生地再现电影和音乐声音。为了获得最佳效果，您通常应把低音炮摆放在正前方音箱两侧的房间角落（参见图1）。请注意，该有源低音炮的摆放位置和方式对其音效影响很大。若按照上述建议把低音炮放置在角落位置，则其低音输出量会增加。否则，若将低音炮沿墙壁的中间放置，

或远离墙壁，则其低音输出量会降低。请尝试不同的摆放方式和控制设置，从而获得最适合您特定空间和品味的音效。在选择低音炮摆放位置时，您要考虑到低音炮内置功率放大器是需要连接交流电源插座的。

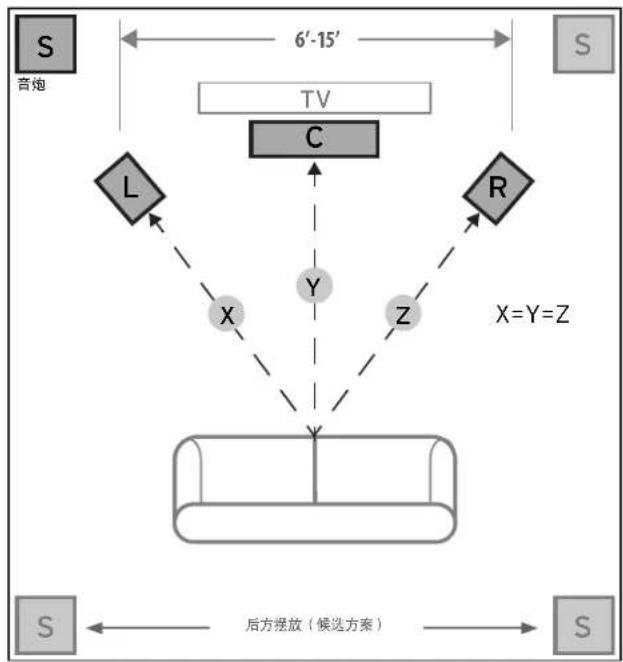

图1聆听区的音箱摆放方式

CHINESE

连接和控制

注意：做任何连接之前，请务必把低音炮电源线从墙壁交流电插座上拔掉。

“LINEIN（线路输入）”连接：如今，大多数环绕声接收器（和前置放大器）配有专门用于连接低音炮的线路电平输出，该输出端标有：SubwooferPreOut,SubOut,SWOut等字样。若接收器配有这样的输出端，则低音炮电缆的一端应连接到接收器上的该输出端，另一端应连接到低音炮上标有LEFT/LFE字样的低音炮线路输入端。这样，低音炮可以播放音乐和电影环绕声（请参阅您的接收器设备说明书）。若接收器上没有低音炮输出端，但有左、右声道前置放大器输出端，则您可以将该前置放大器输出端连接到低音炮上的LEFT/LFE输入端。

“LEVEL”控制：若要把低音炮连接到环绕声接收器上的重低音输出端，则请首先把接收器上的低音炮音量控制装置调到“一半”或“0dB”位置，然后增加低音炮音量（或增益），直到低音炮的音量能匹配主音箱的输出音量。设置完成后，音响系统的主放大器音量控制装置或前置放大器音量控制装置可用来同时控制低音炮和其它音箱的音量。若把低音炮连接到接收器上的左/右前置放大器输出端，或通过高电平连线连接到接收器上的扬声器端子，那么在调整低音炮上的音量控制之前，无法在接收器上调整低音炮音量。

“LOWPASS”控制：选择分频点，是为了决定低于多高频率的低音信号将“移交”给低音炮播放。若要在接收器上设置该分频点，则请把低音炮上的低通滤波器旋钮向右旋到尽头（160赫兹）。请根据音响系统中使用的左/右主音箱的尺寸大小来设定分频点。作为一般规则，对于较大的落地式音箱，请把分频点设置为50-90赫兹。若使用小的“书架”系列音箱或“卫星”系列音箱作为主音箱，则把分频点设定为90-150赫兹。音箱越小，则分频点频率应越高。整个音响系统连接妥当之后，请调整分频点直到低音炮和其它音箱实现完美的低音融合。若

接收器上没有分频点设定装置，则您可以按照我们推荐的上述方式设定低音炮上的低通滤波器（请参见接收器说明书，了解音箱的更多设置信息）。

“PHASE”0/180度：该控制装置用来在声学上把低音炮的输出与主音箱的输出相互匹配。请选择0度或180度相位，看选择哪个相位能在聆听位置获得更多的低音炮输出。

“电源（POWER)” AUTO/ON/OFF（自动/开启/关闭）：该开关设到“ON”位置时，低音炮将始终打开。设到“AUTO”位置时，低音炮将在感应到信号时自动“打开”。如果没有信号，它将在15-20分钟内自动转入“待机模式”。设到“OFF”位置时，低音炮将始终“关闭”，直到该开关被手动调回至“ON”或“AUTO”位置。

电源LED指示灯：该指示灯位于前挡板，用于指示内置功放的工作状态。该指示灯呈现绿色时，说明放大器处于正在接收信号的工作状态。若指示灯不亮，则说明放大器处于关闭状态。有关本手册所述控制设置和低音管理方面的更多信息，请联系经销商或访问www.jamo.com

或

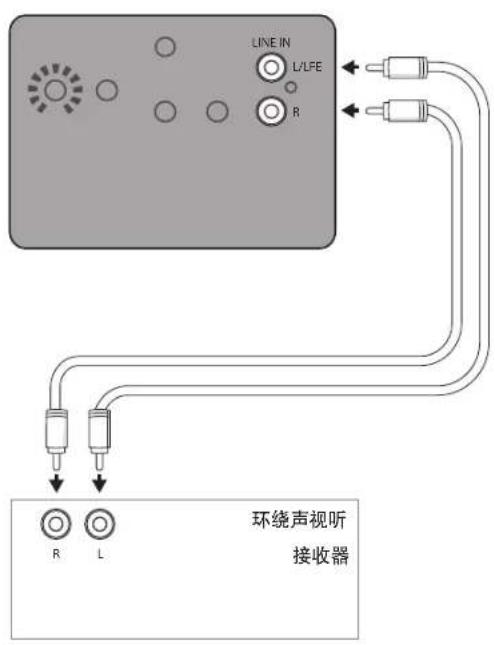

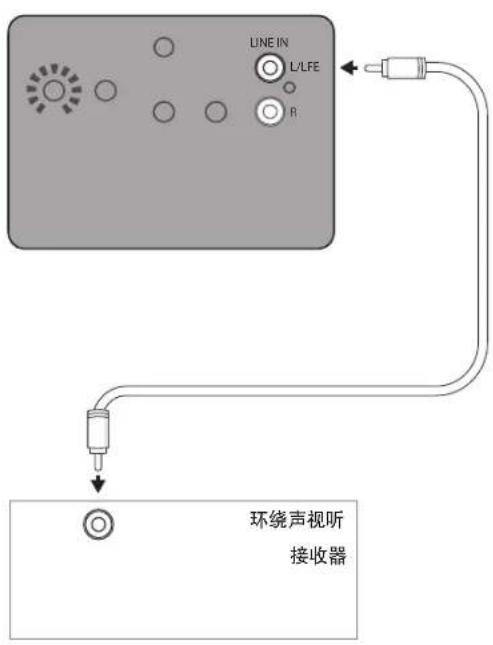

图2

J110、J112低音炮连接图

#
