Marca	Jamo
Modelo	J 12 SUB
Tipo de producto	Subwoofer activo
Altavoz	12 pulgadas (30 cm)
Dimensiones (aprox.)	Aprox. 45 x 45 x 50 cm
Peso (aprox.)	Aprox. 20 kg
Alimentación	Red 230 V / 50 Hz
Acabado	Vinilo resistente
Entradas	Line In (L/LFE y R)
Ajustes	Ganancia, filtro paso bajo (Lowpass), fase (0/180°)
Alimentación integrada	Interruptor ON / AUTO / OFF, indicador LED verde
Modo espera automática	Después de 15-20 minutos sin señal
Mantenimiento	Desempolvado o paño seco, evitar productos abrasivos
Instrucciones de seguridad	Desconectar antes de cualquier conexión
Información general	Manual disponible en varios idiomas en notice-facile.com

Preguntas frecuentes - J 12 SUB JAMO

¿Dónde colocar el subwoofer Jamo J 12 SUB?

Para obtener mejores resultados, coloque el subwoofer en una esquina de la habitación, en la misma pared que los altavoces frontales. La posición en esquina aumenta el volumen de los graves. Pruebe diferentes posiciones para encontrar la que mejor se adapte a su habitación.

¿Cómo ajustar el volumen (ganancia) del subwoofer?

Si está conectado a la salida de subwoofer de un receptor, primero ajuste el volumen del subwoofer a la posición media o 0 dB en el receptor, luego ajuste la ganancia del subwoofer hasta equilibrar con los altavoces principales. Si está conectado a las salidas preamplificadas L/R, ajuste directamente la ganancia del subwoofer.

¿Cómo ajustar el filtro paso bajo (Lowpass)?

Gire el control Lowpass al máximo (160 Hz) si usa el ajuste del receptor. Para altavoces de columna, ajuste entre 50 y 90 Hz; para altavoces de estantería o satélite, entre 90 y 150 Hz. Cuanto más pequeño sea el altavoz, mayor debe ser el ajuste.

¿Cómo conectar el subwoofer a un receptor sin salida de subwoofer?

Use las salidas preamplificadas izquierda/derecha del receptor (si están disponibles) en las entradas Left/LFE y Right del subwoofer. También puede usar una conexión de alto nivel a través de los terminales de altavoces, pero requiere un adaptador.

¿Qué significa el modo AUTO en el interruptor de alimentación?

En la posición AUTO, el subwoofer se enciende automáticamente cuando detecta una señal de audio. Pasa a modo de espera después de 15 a 20 minutos sin señal. En la posición ON, permanece encendido permanentemente. En OFF, está apagado.

¿Cómo limpiar el subwoofer?

Use un paño seco para desempolvar. Evite los productos de limpieza abrasivos o a base de disolvente. También se puede usar una aspiradora con cepillo suave.

¿Qué hacer si el subwoofer ha sido dañado durante el transporte?

Inspeccione el aparato al recibirlo. Si está dañado, notifique al repartidor y a su distribuidor, solicite una inspección y conserve la caja de embalaje original.

¿Cómo ajustar la fase (0/180°)?

Seleccione la posición (0° o 180°) que produzca más graves en su posición de escucha. Esto ajusta la alineación acústica entre el subwoofer y los altavoces principales.

¿Qué significa el indicador luminoso verde en la parte frontal?

El indicador verde indica que el amplificador está encendido y recibe señal. Si está apagado, el amplificador está sin tensión (modo de espera o OFF).

¿Puedo conectar varios subwoofers?

Sí, si su receptor permite múltiples salidas de subwoofer, puede conectar un segundo subwoofer. Siga las instrucciones del receptor para la gestión de frecuencias graves.

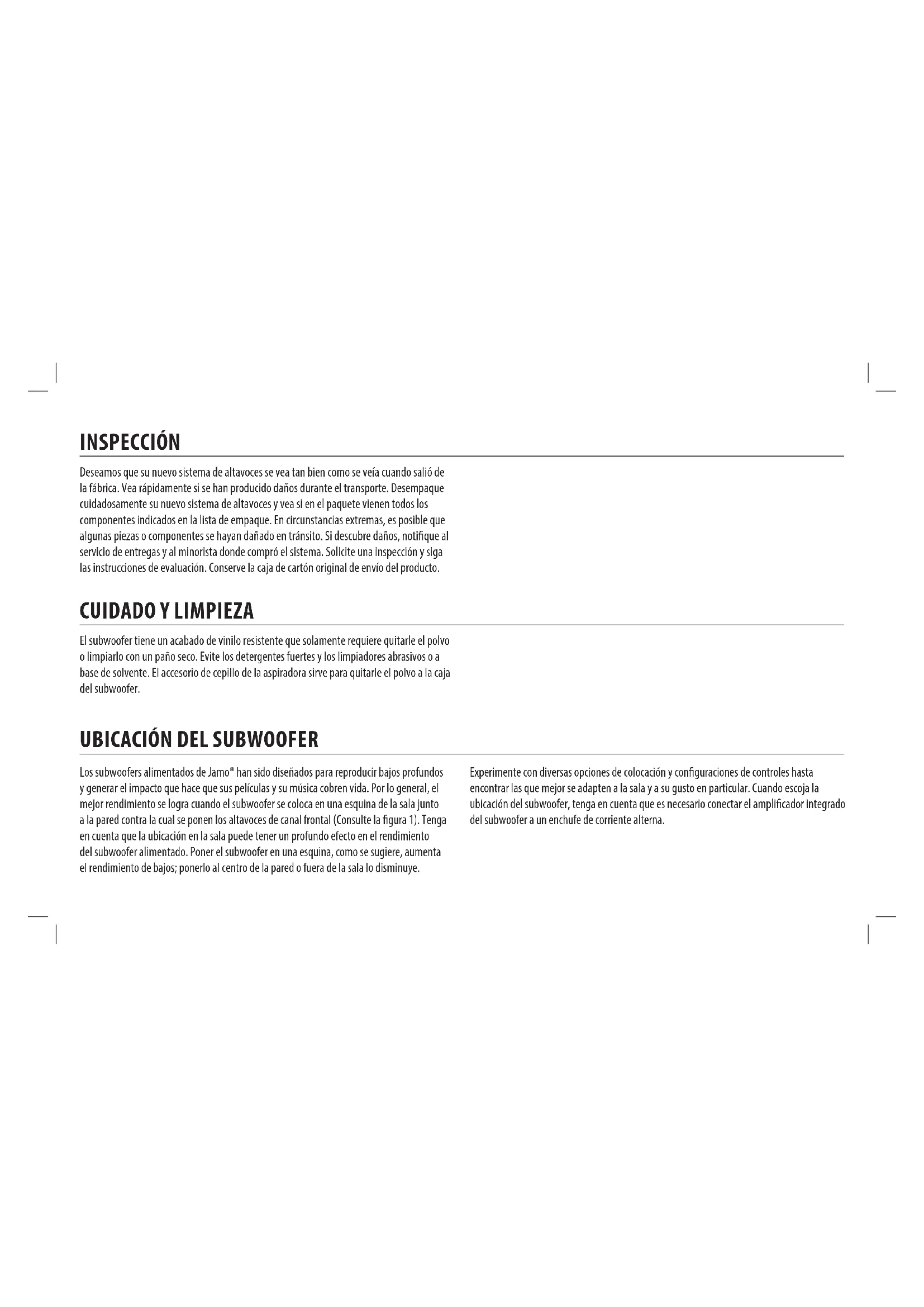

MANUAL DE USUARIO J 12 SUB JAMO

Deseamos que su nuevo sistemas de altevoces se vea tan bien como se veia cuando salio de la fibraca. Vea rápidamente si se han producido daños durante el transporte. Desempaque cuidadosamente su nuevo sistemas de altevoces y vea si en el paquete vienen todos los componentes indicados en la lista de empaque. En circunstancias extremas, es possible que some las piezas o componentes se hayan dñado en tránito. Si descubre daños, notifique al service de entrega y al minorista sobre compró elsystema. Solicite una inspeccion y siga las instrucciones de evaluación. Conserve la caja de cartón original de envío del producto.

CUIDADO Y LIMPIEZA

El subwoofer tiene un acabado de vinilo resistente que solamente requiere quitarle el polvo o limparlo con un paño seco. Evite los detergentes fuertes y los limpiadores abrasivos o a base de solvente. El accesorio de cepillo de la aspiradora sirve para quitarle el polvo a la caja del subwoofer.

UBICACION DEL SUBWOOFER

Los subwoofer alimentados de Jamo han sido diseñados para reproducir bajo profundos y generar el impacto que hace que suspellicables y su música cobren vida. Por lo general, el mejor rendimiento se logra cuando el subwoofer se coloca en una esquina de la sala jusqu a la pared contra la cuales penon los altavoces de canal frontal (Consulte la figura 1). Tenga encke que la ubicacion en la sala peut tener un profundo efecto en el rendimiento del subwoofer alimentado. Poner el subwoofer en una esquina, como se sugiere, aumento el rendimiento de bajos;ponerlo al centro de la pared o fauna de la sala lo disminuye.

Experimente con diversas.optiones de colocacion y configuraciones de controlles hasta encontrar las que更好 se adapten a la sala y a su gusto en particular. Cuando escoja laubicacion del subwoofer,onga en cuenta que esnecessary conectar el amplificador integrado del subwoofer a un enchufe de corriente alterna.

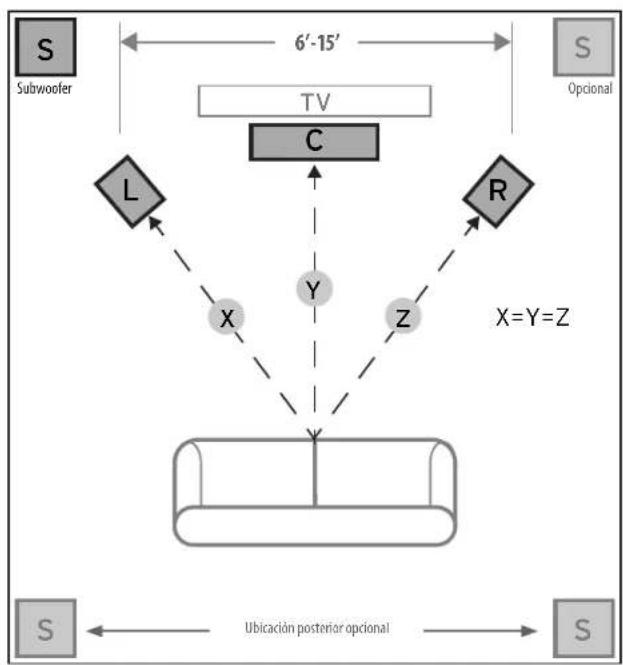

Ubicación Del Altavoz En El Area De Audicion

SPANISH

CONEXIONES Y CONTROLES

PRECAUCION: Desenchufe el subwoofer del enchufe de corrente alterna de la pared antes de hacer conexiones.

Conexión de entrada de linea (LINE IN). La mayoría de los receptores (y preamplificadores) surround de hoy en día tiene una calidad de subwoofer de niven de linea que dice Subwoofer Pre Out, Sub Out, SW Out, etc. Si su receptor (o preamplificador)iene esta calidad, conéctele un extremo de un cable de subwoofer y conecte el othero extremo del cable a la entrada de linea del subwoofer que dice LEFT/LFE.Esta conexión le permitted al subwoofer的功能ar con música ypellicas de sonido surround (consulte el manual del receptor). Si no hay calidad de subwoofer en el receptor, pueda conectar alternatively calidas de preamplificacion de canal izquierdo y canal derecho desde el receptor (si lasiene) a la entrada derecha y la entrada izquierda/LFE del subwoofer.

Control de volumen (LEVEL). Si el subwoofer está connectado a la saliva de subwoofer de un receptor surround,onga primero el control de volumen del subwoofer del receptor "a la mitad" o en la posicion "o dB". Luegourrente el volumen (es decide, la amplificacion) del subwoofer hasta que corresponda a la calidad de los altavoces principales. Despues de hacer esta configuracion, el control de volumen del amplificatorio o preamplificatorio principal del systema sera el control de volumen common del subwoofer y de los altavoces. Si el subwoofer está connectado a las salidas de preamplificacion izquierda y derecha de un receptor, o está cableado a工程技术 de alto nivel a las terminales de altavoz del receptor, en esceceptor no sera necessario fajar el volumen de subwoofer antes de configurar el control de volumen del subwoofer.

Control de pasabajas (LOWPASS). El punto de crossover determina el limite superior de las frequencies que se pasan de los altavoces al subwoofer. Si se va a fajar el punto de crossover en el receptor, gire la perilla del filtro de pasabajas del subwoofer al máximo a la红线 (160 Hz). Fije el punto de crossover según el時間 de los altavoces principales izquierdo y derechos queonga el sistema. Como regla general, para altavoces grandes, de piso, fije el punto de crossover entre 50 Hz y 90 Hz. Si los altavoces principales son altavoces≦queiros o altavoces satélite, fije el punto de

crossover entre 90Hz y 150Hz . Mientras más(PCe, mas alto debe ser el ajuste);
hasta que las frequencies de bajos se combinen bien entre los altavoces y el subwoofer una vez que el systema quede completeness cableado. Si el receptor no Tiene ajuste del punto de crossover, fije el filtro de pasabajas del subwoofer segun las mismas configuraciones recomendadas (consulte el manual del receptor si眼看a informacion adiconional de configuracion de altavoces).

Fase (PHASE) 0/180. Este control se usa para hacer corresponder acústicamente la salute del subwoofer con la de los altavoces principales. Selección la posición, 0^ o 180^ , en la cuales el subwooferonga el mayor rendimiento de bajos en la posición de audicion.

ENCENDIDO Y APAGADO (POWER ON/OFF). Cuando este interruptor está en la posicion ON/AUTO, el subwoofer se enciende automatically al detectar una SERIAL. Si pasan mas de 20 horas sin serial, el subwooferenta automatically en mode de espera. Cuando este interruptor está en la posicion OFF, el subwoofer permanece apagado cuando el interruptor de encendido y apagado (POWER ON/OFF) este en la posicion de apagado (OFF).

Indicador LED de alimentacion. Este LED está colocado en el bafle delantero del subwoofer e indica el estado de functionamento del amplificador integrado. El LED se ilumina de color verde cuando el amplificador está encendido y recibiendo una senal. Si el LED está oscuro, no iluminado, el amplificador está apagado. Para Obtener más informacion sobre los controlles Mentionados en este manual y sobre procesamento de bajos, vea a su distribuidor o vaya a www.jamo.com

Figura 2

Cabledo De Los Subwoofoers J 110, J 112
