Marca	Jamo
Modello	J 12 SUB
Tipo di prodotto	Subwoofer attivo
Altoparlante	12 pollici (30 cm)
Dimensioni (circa)	Circa 45 x 45 x 50 cm
Peso (circa)	Circa 20 kg
Alimentazione	Rete 230 V / 50 Hz
Finitura	Vinile resistente
Ingressi	Line In (L/LFE e R)
Regolazioni	Guadagno, filtro passa-basso (Lowpass), fase (0/180°)
Alimentazione integrata	Interruttore ON / AUTO / OFF, spia LED verde
Modalità stand-by automatico	Dopo 15-20 minuti senza segnale
Manutenzione	Spolveratura o panno asciutto, evitare prodotti abrasivi
Istruzioni di sicurezza	Scollegare prima di ogni collegamento
Informazioni generali	Manuale disponibile in più lingue su notice-facile.com

Domande frequenti - J 12 SUB JAMO

Dove posizionare il subwoofer Jamo J 12 SUB ?

Per ottenere i migliori risultati, posiziona il subwoofer in un angolo della stanza, sulla stessa parete dei diffusori frontali. La posizione angolare aumenta il volume dei bassi. Prova diverse posizioni per trovare quella più adatta alla tua stanza.

Come regolare il volume (guadagno) del subwoofer ?

Se collegato all'uscita Subwoofer di un ricevitore, imposta prima il volume del subwoofer a metà corsa o 0 dB sul ricevitore, poi regola il guadagno del subwoofer fino a bilanciarlo con i diffusori principali. Se collegato alle uscite preamplificate L/R, regola direttamente il guadagno del subwoofer.

Come regolare il filtro passa-basso (Lowpass) ?

Ruota la manopola Lowpass al massimo (160 Hz) se usi l'impostazione del ricevitore. Per diffusori a colonna, regola tra 50 e 90 Hz; per diffusori da libreria o satellite, tra 90 e 150 Hz. Più il diffusore è piccolo, più l'impostazione deve essere alta.

Come collegare il subwoofer a un ricevitore senza uscita Subwoofer ?

Usa le uscite preamplificate sinistra/destra del ricevitore (se disponibili) sugli ingressi Left/LFE e Right del subwoofer. Puoi anche usare un collegamento ad alto livello tramite i morsetti dei diffusori, ma ciò richiede un adattatore.

Cosa significa la modalità AUTO sull'interruttore di alimentazione ?

In posizione AUTO, il subwoofer si accende automaticamente quando rileva un segnale audio. Passa in stand-by dopo 15-20 minuti senza segnale. In posizione ON, rimane acceso permanentemente. In OFF, è spento.

Come pulire il subwoofer ?

Usa un panno asciutto per spolverare. Evita prodotti detergenti abrasivi o a base di solventi. Puoi anche usare un aspirapolvere con spazzola morbida.

Cosa fare se il subwoofer è stato danneggiato durante il trasporto ?

Ispeziona l'apparecchio al ricevimento. Se danneggiato, avvisa il corriere e il tuo rivenditore, richiedi un'ispezione e conserva la scatola di imballaggio originale.

Come regolare la fase (0/180°) ?

Seleziona la posizione (0° o 180°) che produce più bassi nella tua posizione di ascolto. Questo regola l'allineamento acustico tra il subwoofer e i diffusori principali.

Cosa significa la spia luminosa verde sul frontale ?

La spia verde indica che l'amplificatore è acceso e riceve un segnale. Se è spenta, l'amplificatore è spento (stand-by o OFF).

Posso collegare più subwoofer ?

Sì, se il tuo ricevitore permette più uscite Subwoofer, puoi collegare un secondo subwoofer. Segui le istruzioni del ricevitore per la gestione delle basse frequenze.

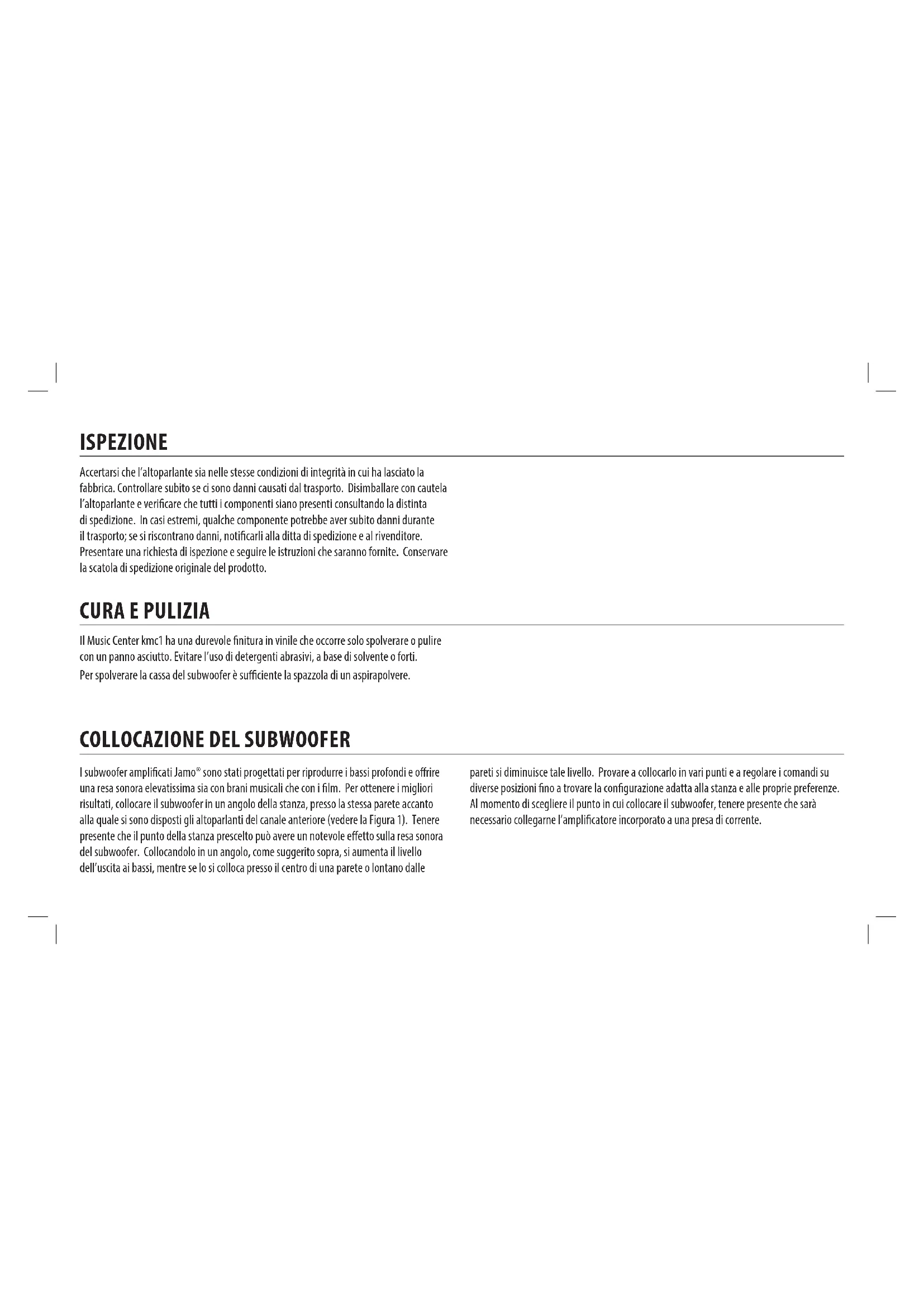

MANUALE UTENTE J 12 SUB JAMO

Accertarsi che l'altoparlante sia nelle stesse condizioni di integrità in cui ha lasciato la fabbrica. Controllare subito se ci sono danni causati dal trasporto. Disimballare con cautela l'altoparlante e verificare che tutti i componenti siano presenti consultando la distinta di spedizione. In casi estremi, quale componente potrebbe aver subito danni durante il trasporto; se si riscontrano anni, notificarli alla ditta di spedizione e al rivenditore. Presentare una richiesta di ispezione e seguire le istruzioni che saranno fornite. Conservare la scatola di spedizione originale del prodotto.

CURA E PULIZIA

Il Music Center kmc1 ha una durevole finitura in vinile che occorre solo spolverare o pulire con un panno asciutto. Evitare l'uso di detergenti abrasivi, a base di solvente o forti. Per spolverare la cassa del subwoofer è sufficiente la spazzola di un aspirapolvere.

COLLOCAZIONE DEL SUBWOOFER

I subwoofer amplificati Jamo® sono stati progettati per riproduire i bassi profondi e offrir une resa sonora elevatissima sia con brani musicali che con i film. Per ottenere i miglior risultati, collocare il subwoofer in un angolo della stanza, presso la stessa parete accanto alla quale si sono disposti gli altoparlanti del canale anteriore (vedere la Figura 1). Tenere presente che il punto della stanza prescelto poto averve un notevole effetto sulla resa sonora del subwoofer. Collocandolo in un angolo, come suggerito sopra, si aumento il livello dell'uscita ai bassi, nelle se lo si colloca presso il centro di una parete o lontano dalle

pareti si diminuisce tale livello. Provare a collocarlo in vari punti e a regolare i comandi su diverse posizioni fino a trovare la configurazione adatta alla stanza e alle proprie preferenze. Al momento di scegliere il punto in cui collocare il subwoofer, tenere presente che sare necessario collegame l'amplificatore incorporado a una presa di corrente.

Figura 1
Collocazione Degli Altoparlanti Nell'area Di Ascolto

ITALIAN

CONNECTIONI E COMANDI

ATTENZIONE. Accertarsi che il subwoofer sa scollegato alla presa di corrente prima di eseguire qualsiasi connessione.

Connessione "LINE IN" (Ingresso linea) - La maggior parte degli attuali ricevitori surround (e preamplificatori) è dotata di un'uscita per subwoofer a livello di linea contrassegnata Subwoofer Pre Out, Sub Out, SW Out, ecc.; se esta uscita è presente, collegarla a un'estremità del cavo del subwoofer e collegare l'altra estremità del cavo all'ingreso di linea del subwoofer contrassegnato LEFT/LFE. Questa connessione consente al subwoofer di riproduire sia musica sia film con suono surround (consultare il manuale del ricevitore). Se nel ricevitore è assente un'uscita per subwoofer, in代替a se ne possono collegare le uscite per preamplificatore dei canali sinistro e destro agli ingressi sinistro(L)/LFE e destro (R) del subwoofer.

Comando "LEVEL" (Guadagno) - Se il subwoofer è collegato a un'uscita per subwoofer di un ricevitore surround, anzitutto portare il dato del volume subwoofer sul ricevitore a meta corsa ovvero nella posizione "0 dB", quindi augmentare il volume (il guadagno) del subwoofer finché non è uguale al livello di uscita degli altoparlanti principali. Completata esta impostazione, il dato del volume sul preamplificatore o sull'amplificatore principale dell'impianto regolaria contemporaneamente il dato siè del subwoofer si è degli altoparlanti. Se il subwoofer è collegato alle uscite per preamplificatore sinistra/destra di un ricevitore o ai terminali per altoparlanti del ricevitoretramite la connessione a livello alto, nel ricevitore non sare necessario impostare il dato del subwoofer prima di impostarne il guadagno.

Comando "LOWPASS" (Passa-basso) - Il punto di crossover presccto determina la frequenza alle quale le basse frequenze vengono "trasferite" dagli altoparlanti al subwoofer. Se si imposta il punto di crossover nel ricevitore, girare la manopola del filtrato passa-basso sul subwoofer sulla posizione di estrema destra (160Hz) . Impostare il punto di crossover in base alle dimensioni degli altoparlanti sinistro/destro utilizzati nell'implanto. Come regola generale, per altoparlanti da pavimento, più grande, impostare il punto di crossover tra 50e90Hz , nelle se si usano piccoli altoparlanti da scaffale ovvero

"satelliti" come atolparlanti principali, impostarlo tra 90 e 150 Hz. Quanto più piccolo è l'altoparlante, tanto magiore deve essere l'impostazione, finché le basse frequenze non sono "distribuite" bene tra gli atolparlanti e il subwoofer una volta completing le connessioni dell'impliano. Se il ricevitore non ha un punto di crossover impostabile, impostare invece ilhetto passa-basso sul subwoofer nelle stesso intervallo di valori raccomandi (consultare il manuale del ricevitore per ulteriori informazioni sull'impostazione degli atolparlanti).

"PHASE" 0/180 - Questo dato adatta acusticamente l'uscita del subwooferagli altoparlanti principali. Selezionare la posizione, 0^ o 180^ , in corrispondenza della quale il subwoofer ha un'uscita più alta nella posizione di ascolto.

"POWER" (Alimentazione) AUTO/ON/OFF - Quando questo lavoro è nella posizione "ON/AUTO", il subwoofer funziona automaticamente, accendendosi non appena rileva un segnale e entra em modo de espera après 20 minutos de ausência de sinal.. quando questo lavoro è nella posizione "OFF", il subwoofer rimane spento finché il lavoro rimane in tale posizione.

Spia LED di alimentazione - è situata sul diaframma anterioe e indica lo stato di funzionamento dell' amplificatore incorpore, accendendosi in verde quando l' amplificatore è acceso e riceve un segnale. Se la spia è spenta, l' amplificatore è spento. Per ulteriori informazioni sui comandi menzonati in questo manuale e sulla regolazione della risposta ai bassi rivolgersi al rivenditore o visitare www.jamo.com.

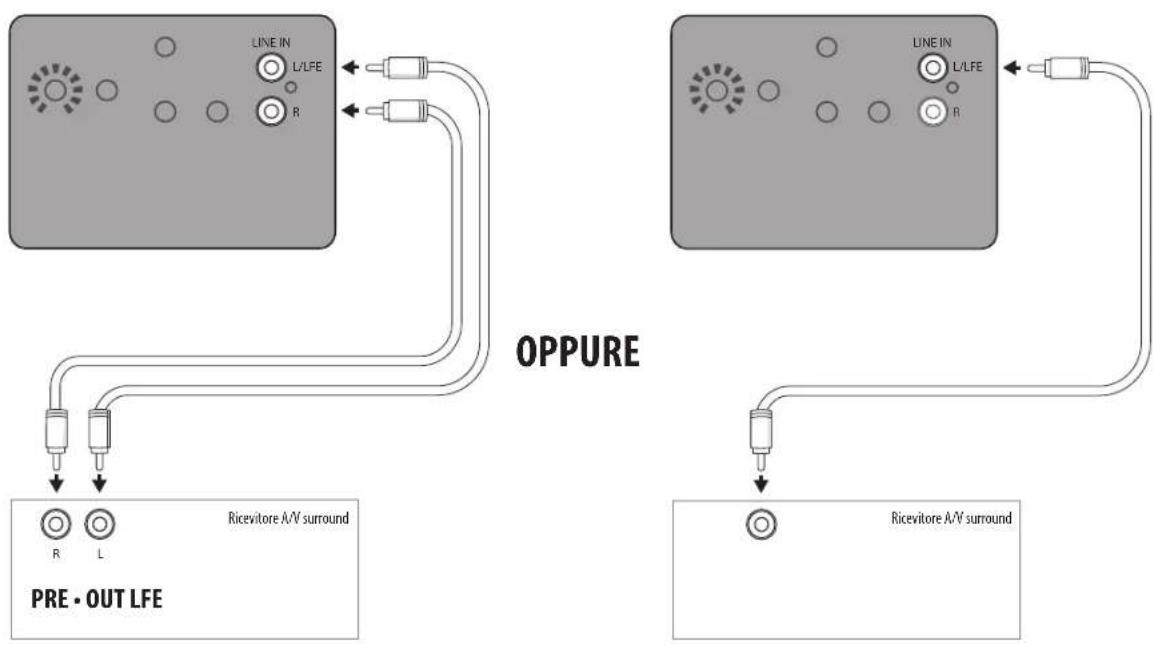

Figura 2

Connessioni Di Un Subwoofer J 110, J 112
