Tipo di prodotto	Subwoofer attivo
Marca	Jamo
Modello	J 112 SUB
Dimensioni (L x A x P)	380 x 420 x 420 mm
Peso	14,5 kg
Alimentazione	230 V ~ 50/60 Hz
Consumo elettrico	300 W max
Tipo di amplificazione	Classe D
Potenza di uscita	250 W RMS
Altoparlante	1 x 12" (30 cm) a lunga escursione
Risposta in frequenza	28 Hz – 140 Hz
Ingressi	Linea RCA, alto livello (diffusori)
Uscite	Linea RCA, alto livello (diffusori)
Controlli	Volume, crossover, fase, modalità standby
Funzioni principali	Gravi profondi per home cinema e musica
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Scollegare prima della pulizia. Non esporre all'acqua
Parti di ricambio e riparabilità	Amplificatore e altoparlante sostituibili da un professionista
Accessori inclusi	Cavo di alimentazione, cavo RCA, manuale d'uso

Domande frequenti - J 112 SUB JAMO

Come collegare il subwoofer J 112 SUB al mio amplificatore home cinema?

Utilizzare un cavo RCA per collegare l'uscita subwoofer dell'amplificatore all'ingresso LFE del subwoofer. È inoltre possibile utilizzare gli ingressi di alto livello collegando i morsetti dei diffusori dell'amplificatore al subwoofer.

Qual è l'impostazione ideale del crossover?

Impostare il crossover tra 80 e 120 Hz in base ai diffusori principali. Per un home cinema, generalmente si consiglia 80 Hz.

Come regolare la fase del subwoofer?

Posizionarsi nella posizione di ascolto e regolare la fase (0° o 180°) per ottenere il livello di gravi più forte e preciso. È possibile anche utilizzare un test di fase.

Cosa fare se il subwoofer non si accende?

Controllare il cavo di alimentazione e la presa. Assicurarsi che la modalità standby sia disattivata o che il segnale sia presente. Se il problema persiste, contattare un tecnico.

Il subwoofer emette un ronzio, cosa fare?

Un ronzio può essere causato da un loop di massa. Provare a collegare il subwoofer a una presa diversa o utilizzare un filtro di rete. Controllare anche le connessioni RCA.

Posso utilizzare questo subwoofer con un impianto hi-fi stereo?

Sì, collegare l'uscita preamplificatore o i morsetti dei diffusori del proprio amplificatore agli ingressi di alto livello del subwoofer. Regolare il crossover per integrare il subwoofer con i diffusori.

Come pulire il subwoofer J 112 SUB?

Utilizzare un panno morbido e asciutto per spolverare il contenitore. Non utilizzare mai prodotti liquidi o abrasivi. Evitare di toccare l'altoparlante.

Qual è la potenza consigliata dell'amplificatore per questo subwoofer?

Il subwoofer ha il proprio amplificatore integrato da 250 W RMS. Non necessita di un amplificatore esterno. Assicurarsi semplicemente che il ricevitore disponga di un'uscita subwoofer.

La modalità standby non si disattiva, come fare?

Aumentare il volume della sorgente o del subwoofer. Alcuni modelli hanno una soglia di attivazione. Se necessario, disattivare la modalità standby tramite un interruttore (se presente).

Dove trovare pezzi di ricambio per il J 112 SUB?

Contattare un rivenditore autorizzato Jamo o il servizio post-vendita. Pezzi come l'amplificatore o l'altoparlante possono essere ordinati.

MANUALE UTENTE J 112 SUB JAMO

Accertarsi che l'altoparlante sia nelle stesse condizioni di integrità in cui ha lasciato la fabbrica. Controllare subito se ci sono danni causati dal trasporto. Disimballare con cautela l'altoparlante e verificare che tutti i componenti siano presenti consultando la distinta di spedizione. In casi estremi, qualche componente potrebbe aver subito danni durante il trasporto; se si riscontrano danni, notificarli alla ditta di spedizione e al rivenditore. Presentare una richiesta di ispezione e seguire le istruzioni che saranno fornite. Conservare la scatola di spedizione originale del prodotto.

CURA E PULIZIA

Il Music Center kmc1 ha una durevole finitura in vinile che occorre solo spolverare o pulire con un panno asciutto. Evitare l'uso di detergenti abrasivi, a base di solvente o forti.

Per spolverare la cassa del subwoofer è sufficiente la spazzola di un aspirapolvere.

COLLOCAZIONE DEL SUBWOOFER

I subwoofer amplificati Jamo® sono stati progettati per riprodurre i bassi profondi e offrire una resa sonora elevatissima sia con brani musicali che con i film. Per ottenere i migliori risultati, collocare il subwoofer in un angolo della stanza, presso la stessa parete accanto alla quale si sono disposti gli altoparlanti del canale anteriore (vedere la Figura 1). Tenere presente che il punto della stanza prescelto può avere un notevole effetto sulla resa sonora del subwoofer. Collocandolo in un angolo, come suggerito sopra, si aumenta il livello dell'uscita ai bassi, mentre se lo si colloca presso il centro di una parete o lontano dalle

pareti si diminuisce tale livello. Provare a collocarlo in vari punti e a regolare i comandi su diverse posizioni fino a trovare la configurazione adatta alla stanza e alle proprie preferenze. Al momento di scegliere il punto in cui collocare il subwoofer, tenere presente che sarà necessario collegarne l'amplificatore incorporato a una presa di corrente.

ITALIAN


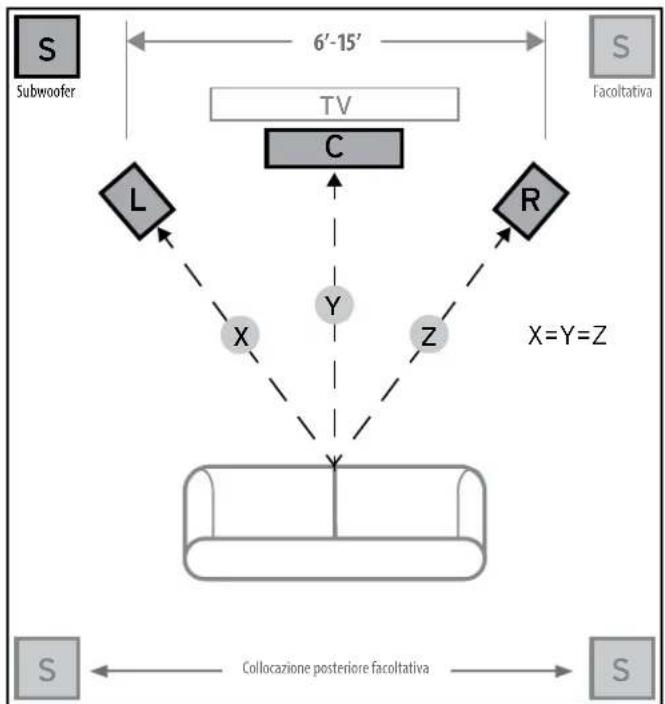

Figura 1
Collocazione Degli Altoparlanti Nell'area Di Ascolto

CONNESSIONI E COMANDI

ATTENZIONE. Accertarsi che il subwoofer sia scollegato dalla presa di corrente prima di eseguire qualsiasi connessione.

Connessione "LINE IN" (Ingresso linea) – La maggior parte degli attuali ricevitori surround (e preamplificatori) è dotata di un'uscita per subwoofer a livello di linea contrassegnata Subwoofer Pre Out, Sub Out, SW Out, ecc.; se questa uscita è presente, collegarla a un'estremità del cavo del subwoofer e collegare l'altra estremità del cavo all'ingresso di linea del subwoofer contrassegnato LEFT/LFE. Questa connessione consente al subwoofer di riprodurre sia musica sia film con suono surround (consultare il manuale del ricevitore). Se nel ricevitore è assente un'uscita per subwoofer, in alternativa se ne possono collegare le uscite per preamplificatore dei canali sinistro e destro agli ingressi sinistro(L)/LFE e destro (R) del subwoofer.

Connessione con la porta WA-2 – Per collegare in modalità wireless un subwoofer Jamo J 110 o J 112, è disponibile il trasmettitore WA-2 opzionale, che funziona solo con subwoofer Klipsch, Energy, Mirage e Jamo dotati di un ingresso "WA Port". Il WA-2 funziona a 2,4 GHz, trasmettendo senza fili un segnale fino a una distanza di 15 metri. Visitare jamo.com per ulteriori dettagli.

Comando "LEVEL" (Guadagno) – Se il subwoofer è collegato a un'uscita per subwoofer di un ricevitore surround, anzitutto portare il comando del volume subwoofer sul ricevitore a metà corsa ovvero nella posizione "0 dB", quindi aumentare il volume (il guadagno) del subwoofer finché non è uguale al livello di uscita degli altoparlanti principali. Completata questa impostazione, il comando del volume sul preamplificatore o sull'amplificatore principale dell'impianto regolerà contemporaneamente il volume sia del subwoofer sia degli altoparlanti. Se il subwoofer è collegato alle uscite per preamplificatore sinistra/destra di un ricevitore o ai terminali per altoparlanti del ricevitore tramite la connessione a livello alto, nel ricevitore non sarà necessario impostare il volume del subwoofer prima di impostarne il guadagno.

Comando "LOWPASS" (Passa-basso) – Il punto di crossover prescelto determina la frequenza alle quale le basse frequenze vengono "trasferite" dagli altoparlanti al subwoofer. Se si imposta il punto di crossover nel ricevitore, girare la manopola del filtro passa-basso sul subwoofer sulla posizione di estrema destra (160 Hz).

Impostare il punto di crossover in base alle dimensioni degli altoparlanti sinistro/destro utilizzati nell'impianto. Come regola generale, per altoparlanti da pavimento, più grandi, impostare il punto di crossover tra 50 e 90 Hz, mentre se si usano piccoli altoparlanti da scaffale ovvero "satelliti" come altoparlanti principali, impostarlo tra 90 e 150 Hz. Quanto più piccolo è l'altoparlante, tanto maggiore deve essere l'impostazione, finché le basse frequenze non sono "distribuite" bene tra gli altoparlanti e il subwoofer una volta completate le connessioni dell'impianto. Se il ricevitore non ha un punto di crossover impostabile, impostare invece il filtro passa-basso sul subwoofer nello stesso intervallo di valori raccomandati (consultare il manuale del ricevitore per ulteriori informazioni sull'impostazione degli altoparlanti).

"PHASE" 0/180 – Questo comando adatta acusticamente l'uscita del subwoofer agli altoparlanti principali. Selezionare la posizione, 0° o 180°, in corrispondenza della quale il subwoofer ha un'uscita più alta nella posizione di ascolto.

"POWER" (Alimentazione) AUTO/ON/OFF – Quando questo comando è nella posizione "ON/AUTO/STANDBY", il subwoofer funziona automaticamente, accendendosi non appena rileva un segnale e entra em modo de espera após 20 minutos de ausência de sinal.. Quando questo comando è nella posizione "OFF", il subwoofer rimane spento finché il comando rimane in tale posizione.

Spia LED di alimentazione – È situata sul diaframma anteriore e indica lo stato di funzionamento dell'amplificatore incorporato, accendendosi in verde quando l'amplificatore è acceso e riceve un segnale. Se la spia è spenta, l'amplificatore è spento. Per ulteriori informazioni sui comandi menzionati in questo manuale e sulla regolazione della risposta ai bassi rivolgersi al rivenditore o visitare www.jamo.com.

Figura 2
Connessioni Di Un Subwoofer J 110, J 112
