J 112 SUB - 低音炮 JAMO - 免费用户手册

产品类型	有源低音炮
品牌	Jamo
型号	J 112 SUB
尺寸 (长 x 高 x 深)	380 x 420 x 420 毫米
重量	14.5 公斤
电源	230 V ~ 50/60 Hz
功耗	最大 300 瓦
功放类型	D 类
输出功率	250 瓦 RMS
扬声器	1 x 12 英寸 (30 厘米) 长冲程
频率响应	28 Hz – 140 Hz
输入	RCA 线路, 高电平 (音箱)
输出	RCA 线路, 高电平 (音箱)
控制	音量, 分频, 相位, 待机模式
主要功能	深沉低音，适用于家庭影院和音乐
保养与清洁	用柔软干布擦拭。切勿使用研磨性清洁剂。
安全	清洁前拔掉电源。切勿接触水
备件与可维修性	功放和扬声器可由专业人员更换
包含配件	电源线, RCA 线, 用户手册

常见问题 - J 112 SUB JAMO

如何将 J 112 SUB 低音炮连接到我的家庭影院功放？

使用 RCA 线将功放的低音炮输出连接到低音炮的 LFE 输入。您也可以使用高电平输入，将功放的音箱接线柱连接到低音炮。

分频点的理想设置是多少？

根据您的主音箱，将分频点设置在 80 到 120 Hz 之间。对于家庭影院，通常推荐 80 Hz。

如何调节低音炮的相位？

在聆听位置调节相位（0° 或 180°），以获得最强、最精确的低音。您也可以使用相位测试。

如果低音炮无法开启怎么办？

检查电源线和插座。确保待机模式已关闭或有信号输入。如果问题仍然存在，请联系技术人员。

低音炮发出嗡嗡声，怎么办？

嗡嗡声可能来自接地回路。尝试将低音炮插入不同的插座或使用电源滤波器。同时检查 RCA 连接。

我可以将此低音炮与立体声高保真音响系统一起使用吗？

可以，将功放的前级输出或音箱接线柱连接到低音炮的高电平输入。调节分频点以使低音炮与您的音箱融合。

如何清洁 J 112 SUB 低音炮？

使用柔软干布擦拭机箱除尘。切勿使用液体或研磨性清洁剂。避免触碰扬声器。

此低音炮推荐使用多大功率的功放？

低音炮自带 250 瓦 RMS 功放，无需外部功放。只需确保您的接收器有低音炮输出即可。

待机模式无法关闭，怎么办？

增加音源或低音炮的音量。某些型号有触发阈值。如有必要，通过开关（如果有）关闭待机模式。

在哪里可以找到 J 112 SUB 的备件？

联系 Jamo 授权经销商或售后服务。可以订购功放或扬声器等备件。

用户手册 J 112 SUB JAMO

希望您购买的新音箱看上去如同其出厂时的样子！请及时开箱验货，看其在运输过程中是否有损坏。开箱时，请谨慎操作并按照装箱单核对箱内组件。在极端情况下，产品可能在运输过程中受损。若发现有任何损坏，则请通知送货服务人员和该产品销售方进行检验。请按照他们的说明来评估该产品。请务必保留该产品的原包装箱。

保养和清洁

低音炮饰面材料采用耐用的乙烯塑料。掸灰或清洁操作应使用干布进行。请避免使用磨蚀性清洁剂、溶剂型清洁剂或强洗涤剂。吸尘器所附带的刷子完全可以刷去低音炮外壳的灰尘。

参考系列低音炮的摆放

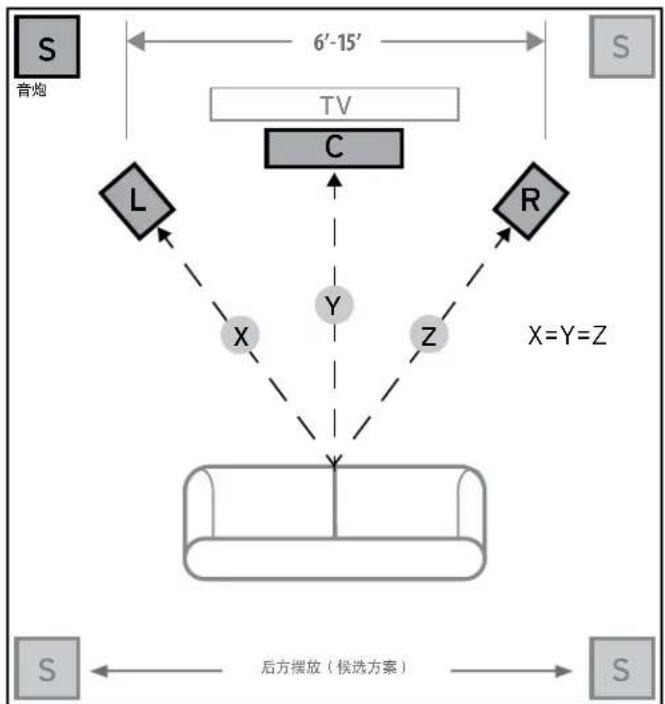

根据设计，杰士□有源低音炮可重现深沉的低音效果，因此可栩栩如生地再现电影和音乐声音。为了获得最佳效果，您通常应把低音炮摆放在正前方音箱两侧的房间角落（参见图1）。请注意，该有源低音炮的摆放位置和方式对其音效影响很大。若按照上述建议把低音炮放置在角落位置，则其低音输出量会增加。否则，若将低音炮沿墙壁的中间放置，

或远离墙壁，则其低音输出量会降低。请尝试不同的摆放方式和控制设置，从而获得最适合您特定空间和品味的音效。在选择低音炮摆放位置时，您要考虑到低音炮内置功率放大器是需要连接交流电源插座的。

CHINESE
图1
聆听区的音箱摆放方式

连接和控制

注意：做任何连接之前，请务必把低音炮电源线从墙壁交流电插座上拔掉。

“LINE IN（线路输入）”连接：如今，大多数环绕声接收器（和前置放大器）配有专门用于连接低音炮的线路电平输出，该输出端标有：Subwoofer Pre Out, Sub Out, SW Out等字样。若接收器配有这样的输出端，则低音炮电缆的一端应连接到接收器上的该输出端，另一端应连接到低音炮上标有LEFT/LFE字样的低音炮线路输入端。这样，低音炮可以播放音乐和电影环绕声（请参阅您的接收器设备说明书）。若接收器上没有低音炮输出端，但有左、右声道前置放大器输出端，则您可以将该前置放大器输出端连接到低音炮上的LEFT/LFE输入端。

WA-2端口连接：为了把J110或J112低音扬声器进行无线连接，Jamo公司提供了WA-2设备。WA-2只能配合特定的、具有“WA Port”输入端的杰士、能量(Energy)、幻影(Mirage)和尊宝(Jamo)品牌低音炮。根据设计，WA-2通过2.4 GHz频率把无线信号发送到15.24米半径范围内。欲知详情，请访问jamo.com。

“LEVEL”控制：若要把低音炮连接到环绕声接收器上的重低音输出端，则请首先把接收器上的低音炮音量控制装置调到“一半”或“0 dB”位置，然后增加低音炮音量（或增益），直到低音炮的音量能匹配主音箱的输出音量。设置完成后，音响系统的主放大器音量控制装置或前置放大器音量控制装置可用来同时控制低音炮和其它音箱的音量。若把低音炮连接到接收器上的左/右前置放大器输出端，或通过高电平连线连接到接收器上的扬声器端子，那么在调整低音炮上的音量控制之前，无法在接收器上调整低音炮音量。

“LOWPASS”控制：选择分频点，是为了决定低于多高频率的低音信号将“移交”给低音炮播放。若要在接收器上设置该分频点，则请把低音炮上的低通滤波器旋钮向右旋到尽头（160赫兹）。请根据音响系统中使用的左/右主音箱的尺寸大小来设定分频点。作为一般规则，对于较大的落地式音箱，请把分频点设置为50-90赫兹。若使用小的“书架”系列音箱或“卫星”系列音箱作为主音箱，则把分频点设定为90-150赫兹。音箱越小，则分频点频率应越高。整个音响系统连接妥当之后，请调整分频点直到低音炮和其它音箱实现完美的低音融合。若接收器上没有分频点设定装置，则您可以按照我们推荐的上述方式设定低音炮上的低通滤波器（请参见接收器说明书，了解音箱的更多设置信息）。

“PHASE” 0/180度：该控制装置用来在声学上把低音炮的输出与主音箱的输出相互匹配。请选择0度或180度相位，看选择哪个相位能在聆听位置获得更多的低音炮输出。

“电源（POWER）” AUTO/ON/OFF（自动/开启/关闭）：该开关设到“ON”位置时，低音炮将始终打开。设到“AUTO”位置时，低音炮将在感应到信号时自动“打开”。如果没有信号，它将在15-20分钟内自动转入“待机模式”。设到“OFF”位置时，低音炮将始终“关闭”，直到该开关被手动调回至“ON”或“AUTO”或“STANDBY”位置

电源LED指示灯：该指示灯位于前挡板，用于指示内置功放的工作状态。该指示灯呈现绿色时，说明放大器处于正在接收信号的工作状态。若指示灯不亮，则说明放大器处于关闭状态。有关本手册所述控制设置和低音管理方面的更多信息，请联系经销商或访问 www.jamo.com

图2
J110、J112低音炮连接图
