Tipo di prodotto	Subwoofer attivo
Marca	Jamo
Modello	S 808 SUB
Alimentazione	Rete (100-240 V, 50/60 Hz)
Ingresso audio	Ingresso linea (LINE IN) LFE/LEFT
Regolazione del livello	Manopola LEVEL (gain)
Regolazione del filtro passabasso	LOWPASS (40-160 Hz)
Regolazione di fase	Commutabile 0° / 180°
Modalità di alimentazione	AUTO / ON / OFF (standby automatico dopo 15-20 min senza segnale)
Spia luminosa	Verde (acceso e segnale presente)
Finitura	Vinile resistente
Posizionamento consigliato	In un angolo della stanza, sulla stessa parete dei diffusori principali
Manutenzione	Spolverare con panno asciutto o spazzola dell'aspirapolvere; evitare prodotti abrasivi
Sicurezza	Scollegare dalla presa prima di qualsiasi collegamento
Funzioni principali	Riproduzione di bassi profondi e impatto per film e musica
Contenuto della confezione	Subwoofer, manuale d'uso, piedini in gomma

Domande frequenti - S 808 SUB JAMO

Come collegare il subwoofer Jamo S 808 SUB ?

Utilizzare un cavo subwoofer per collegare l'uscita Subwoofer Pre Out del ricevitore all'ingresso LEFT/LFE del subwoofer. Collegare il subwoofer a una presa di rete dopo i collegamenti.

Come regolare il livello (gain) del subwoofer ?

Regolare prima il volume del subwoofer sulla posizione centrale (0 dB sul ricevitore). Quindi, regolare la manopola LEVEL del subwoofer finché i bassi non si bilanciano con i diffusori principali.

Come regolare il filtro passabasso (LOWPASS) ?

Ruotare la manopola LOWPASS del subwoofer al massimo (160 Hz) se il ricevitore gestisce il taglio. Altrimenti, regolare tra 50-90 Hz per diffusori da pavimento, o 90-150 Hz per librerie o satelliti.

A cosa serve il commutatore di fase (0/180°) ?

Serve per regolare la sincronizzazione acustica tra il subwoofer e i diffusori. Selezionare la posizione (0° o 180°) che fornisce la massima potenza nella posizione di ascolto.

Qual è la posizione migliore per il subwoofer ?

Posizionarlo in un angolo della stanza, sulla stessa parete dei diffusori anteriori, per massimizzare i bassi. Evitare il centro della parete o della stanza, poiché ciò riduce il volume dei bassi.

Come pulire il subwoofer ?

Utilizzare un panno asciutto o la spazzola dell'aspirapolvere per spolverare. Evitare prodotti abrasivi, solventi o detergenti aggressivi.

Cosa fare se la spia luminosa non si accende ?

Verificare che il subwoofer sia collegato a una presa di rete attiva e che l'interruttore POWER sia su ON o AUTO. Se la spia rimane spenta, l'amplificatore è spento.

Posso utilizzare questo subwoofer con un ricevitore senza uscita subwoofer ?

Sì, ma sarà necessario un adattatore o un collegamento tramite le uscite diffusori. Consultare il manuale del ricevitore per opzioni alternative.

Come mettere il subwoofer in standby automatico ?

Posizionare l'interruttore POWER su AUTO. Il subwoofer si accende automaticamente al rilevamento di un segnale e passa in standby dopo 15-20 minuti senza segnale.

Cosa fare in caso di danni durante il trasporto ?

Avvisare immediatamente il corriere e il rivenditore. Richiedere un'ispezione e conservare l'imballaggio originale per la valutazione.

MANUALE UTENTE S 808 SUB JAMO

Accertarsi che l'altoparlante sia nelle stesse condizioni di integrità in cui ha lasciato la fabbrica. Controllare subito se ci sono danni causati dal trasporto. Disimballare con cautela l'altoparlante e verificare che tutti i componenti siano presenti consultando la distinta di spedizione. In casi estremi, quale componente potrebbe aver subito danni durante il trasporto; se si riscontrano danni, notificarli alla ditta di spedizione e al rivenditore. Presentare una richiesta di ispezione e seguire le istruzioni che saranno fornite. Conservare la scatola di spedizione originale del prodotto.

CURA E PULIZIA

Il Music Center kmc1 ha una direvole finitura in vinile che occorre solo spolverare o pulire con un panno asciutto. Evitare l'uso di detergenti abrasivi, a base di solvente o forti. Per spolverare la cassa del subwoofer è sufficiente la spazzola di un aspirapolvere.

COLLOCAZIONE DEL SUBWOOFER

I subwoofer amplificati Jamo® sono stati progettati per riproduire i bassi profondi e offrir una resa sonora elevatissima via con brani musicali che con i film. Per otteneri migliorisi risultati, collocare il subwoofer in un angolo della stanza, presso la stessa parete accanto alla quale si sono disposti gli altoparlanti del canale anteriore (vedere la Figura 1). Tenere presente che il punto della stanza prescelto può essere un notevole effetto sulla resa sonora del subwoofer. Collocandolo in un angolo, come suggerito sopra, si aumento il livello dell'uscita ai bassi, quando se lo si colloca保税e il centro di una parete o lontano delle

pareti si diminuisce tale livello. Provar a collocarlo in vari punti e a regolare i comandi su diverse posizioni fino a trovare la configurazione adatta alla stanza e alle proprie preferenze. Al momento di scegliere il punto in cui collocare il subwoofer, tenere presente che sare necessario collegarne l'amplificatore incorporado a una presa di corrente.

ITALIAN

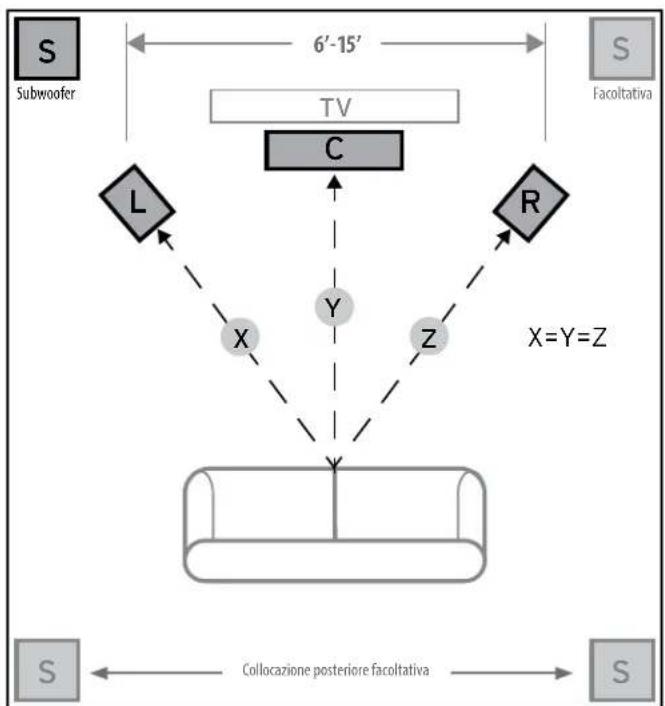

Figura 1

Collocazione Degli Altoparlanti Nell'area Di Ascolto

CONNECTIONI E COMANDI

ATTENZIONE. Accertarsi che il subwoofer sa scollegato alla presa di corrente prima di esguire qualiasi connessione.

Connessione "LINE IN" (Ingresso linea) - La maggior parte degli attuali ricevitori surround (e preamplificatori) è dotata di un'uscita per subwoofer a livello di linea contrassegnata Subwoofer Pre Out, Sub Out, SW Out, ecc.; se esta uscita è presente, collegarla a un'estremità del cavo del subwoofer e collegare l'altra estremità del cavo all'ingresso di linea del subwoofer contrassegnato LEFT/LFE. Questa connessione consente al subwoofer di riproduire sia musica sia film con suono surround (consultare il manuale del ricevitore).

Comando "LEVEL" (Guadagno) - Se il subwoofer è collegato a un'uscita per subwoofer di un ricevitore surround, anzitutto portare il dato del volume subwoofer sul ricevitore a meta corsa ovvero nella posizione "0 dB", quando augmentare il volume (il guadagno) del subwoofer finché non è uguali al livello di uscita degli altoparlanti principali. Completata esta impostazione, il dato del volume sul preamplificatore o sull'amplificatore principale dell'impianto regolera contemporaneamente il dato si dei subwoofer si degli altoparlanti.

Comando "LOWPASS" (Passa-basso) - Il punto di crossover prescêto determina la frequenza alle quale le basse frequence vengono "trasferite" dagli altoparlanti al subwoofer. Se si imposta il punto di crossover nel ricevitore, girare la manopola delhetto passa-basso sul subwoofer sulla posizione di estrema destra (160 Hz). Impostare il punto di crossover in base alle dimensioni degli altoparlanti sinistro/destro utilizzati nell'impianto. Come regola generale, per altoparlanti da pavimento, più grande, impostare il punto di crossover tra 50 e 90 Hz, nelle se si usano piccoli altoparlanti da scaffale overo "satelliti" come altoparlanti principali, impostarlo tra 90 e 150 Hz. Quanto più piccolo è l'altoparlante, tanto maggiore deve essere l'impostazione, finché le basse frequenze non sono "distribuite" bene tra gli altoparlanti e il subwoofer una volta completing le connessioni dell'impianto. Se il ricevitore non ha un punto di crossover impostabile, impostare"Invece ilhetto passa-basso sul subwoofer nelle stesso intervallo di valori raccomandi (consultare il manuale del ricevitore per ulteriori informazioni sull'impostazione degli altoparlanti).

"PHASE" 0/180 - Questo lavoro adatta acusticamente l'uscita del subwooferagli altoparlanti principali. Selezionare la posizione, 0^ o 180^ , in corrispondenza della quale il subwoofer ha un'uscita più alta nella posizione di ascolto.

"POWER" (Alimentazione) AUTO/ON/OFF - Quando questo dato è nella posizione "ON/AUTO", il subwoofer funziona automaticamente, accendendosi non appena rileva un segnale e entra em modo de espera après 20 minutos de ausência de sinal.. quando questo dato è nella posizione "OFF", il subwoofer rimane spento finché il dato rimane in tale posizione.

Spia LED di alimentazione - è situata sul diaframma anterio e indica lo stato di funzionamento dell' amplificatore incorpore, accendendosi in verde quando l' amplificatore è acceso e riceve un segnale. Se la spia è spenta, l' amplificatore è spento. Per ulteri informazioni sui comandi menzionati in questo manuale e sulla regolazione della risposta ai bassi rivolgersi ai rivenditore o visitare www.jamo.com.

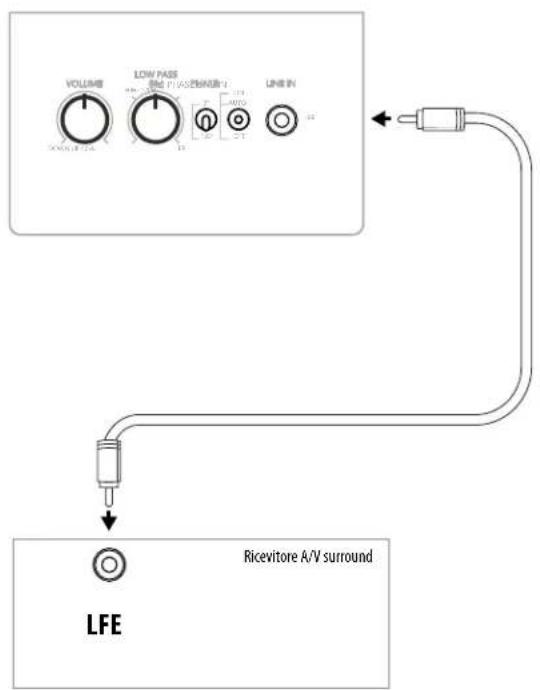

Figura 2
Connessioni Di Un Subwoofer

Figura 3
Piedini di gomma
