Type de produit	Caisson de basses actif
Marque	Jamo
Modèle	S 808 SUB
Alimentation	Secteur (100-240 V, 50/60 Hz)
Entrée audio	Entrée ligne (LINE IN) LFE/LEFT
Réglage du niveau	Bouton LEVEL (gain)
Réglage du filtre passe-bas	LOWPASS (40-160 Hz)
Réglage de phase	Commutable 0° / 180°
Mode d'alimentation	AUTO / ON / OFF (veille automatique après 15-20 min sans signal)
Témoin lumineux	Vert (sous tension et signal présent)
Finition	Vinyle résistant
Positionnement recommandé	Dans un coin de la pièce, sur le même mur que les enceintes principales
Entretien	Dépoussiérage avec chiffon sec ou brosse d'aspirateur ; éviter produits abrasifs
Sécurité	Débrancher de la prise avant tout raccordement
Fonctions principales	Restitution de graves profonds et impact pour films et musique
Contenu de l'emballage	Caisson de basses, notice d'utilisation, pieds en caoutchouc

FOIRE AUX QUESTIONS - S 808 SUB JAMO

Comment brancher le caisson de basses Jamo S 808 SUB ?

Utilisez un câble subwoofer pour relier la sortie Subwoofer Pre Out de votre récepteur à l'entrée LEFT/LFE du caisson. Branchez le caisson sur une prise secteur après les connexions.

Comment régler le niveau (gain) du caisson ?

Réglez d'abord le volume du caisson sur la position médiane (0 dB sur le récepteur). Ensuite, ajustez le bouton LEVEL du caisson jusqu'à ce que les graves s'équilibrent avec les enceintes principales.

Comment régler le filtre passe-bas (LOWPASS) ?

Tournez le bouton LOWPASS du caisson au maximum (160 Hz) si le récepteur gère la coupure. Sinon, réglez entre 50-90 Hz pour des enceintes colonne, ou 90-150 Hz pour des bibliothèques ou satellites.

À quoi sert le commutateur de phase (0/180°) ?

Il permet d'ajuster la synchronisation acoustique entre le caisson et les enceintes. Sélectionnez la position (0° ou 180°) qui donne le plus de puissance à la position d'écoute.

Quelle est la meilleure position pour le caisson de basses ?

Placez-le dans un coin de la pièce, sur le même mur que les enceintes frontales, pour maximiser les graves. Évitez le milieu du mur ou de la pièce, car cela réduit le volume des graves.

Comment nettoyer le caisson de basses ?

Utilisez un chiffon sec ou la brosse de votre aspirateur pour dépoussiérer. Évitez les produits abrasifs, solvants ou détergents agressifs.

Que faire si le témoin lumineux ne s'allume pas ?

Vérifiez que le caisson est branché sur une prise secteur active et que le commutateur POWER est sur ON ou AUTO. Si le témoin reste éteint, l'amplificateur est hors tension.

Puis-je utiliser ce caisson avec un récepteur sans sortie subwoofer ?

Oui, mais vous aurez besoin d'un adaptateur ou d'un raccordement via les sorties enceintes. Consultez la notice de votre récepteur pour des options alternatives.

Comment mettre le caisson en veille automatique ?

Placez le commutateur POWER sur AUTO. Le caisson s'allume automatiquement à la détection d'un signal et passe en veille après 15-20 minutes sans signal.

Que faire en cas de dommage lors du transport ?

Aviser immédiatement le livreur et le revendeur. Demandez une inspection et conservez l'emballage d'origine pour l'évaluation.

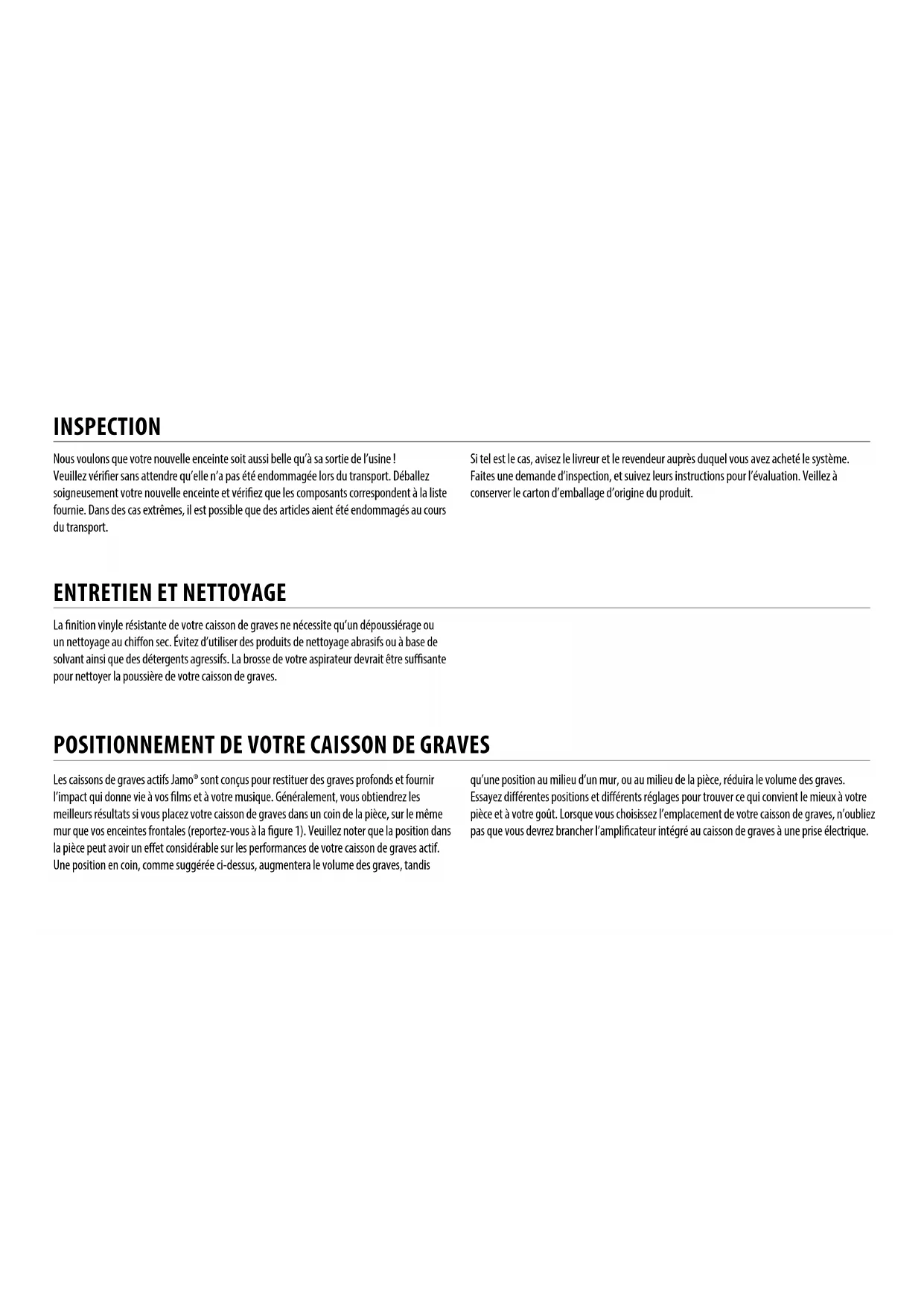

MODE D'EMPLOI S 808 SUB JAMO

Nous voulons que votre nouvelle enceinte soit aussi belle qu'a sa sortie de l'usine!
Veuillez vérifier sans attendre qu'elle n'a pas eté endommagée lors du transport. Déballez soigneusement votre nouvelle enceinte et vérifie que les composants correspondant à la liste fournie. Dans des cas extrêmes, il est possible que des articles aient eté endommagés au cours du transport.

Si tel est le cas, avise le livreur et le revendeur auprès duquel vous avez acheté le système. Faites une demande d'inspection, et suivez leurs instructions pour l'évaluation. Veillez à conserver le carton d'emballage d'origine du produit.

ENTRETIEN ET NETTOYAGE

La finition vinyle résistante de votre caisson de graves ne nécessite qu'un dépoussierage ou un nettoyage au chiffon sec. Évitez d'utiliser des produits de nettoyage abrasifs ou à base de solvant ainsi que des détergents agressifs. La Brosse de votre aspirateur devrait être suffisante pour nettoyer la poussière de votre caisson de graves.

POSITIONNEMENT DE VOTRE CAISSON DE GRAVES

Les caissons de graves actifs Jamo® sont concus pour restituer des graves profonds et fournir l'impact qui donne vie à vos films et à votre musique. Généralement, vous obtiendaç les salariés résultats si vous placez votre caisson de graves dans un coin de la pierce, sur le même mur que vos enceintes frontales (reportez-vous à la figure 1). Veuillez noter que la position dans la pierce peut avoir un effet considérable sur les performances de votre caisson de graves actif. Une position en coin, comme suggéré ci-dessus, augmentera le volume des graves, tandis

qu'une position au milieu d'un mur, ou au milieu de la pierce, réduira le volume des graves. Essayez différentes positions et différents réglages pour trouver ce qui convient le moyen à votre pierce et à votre goût. Lorsque vous choisissez l'emplacement de votre caisson de graves, n'oubliez pas que vous devrez brancher l'amplificateur intégré au caisson de graves à une prise électrique.

FRENCH

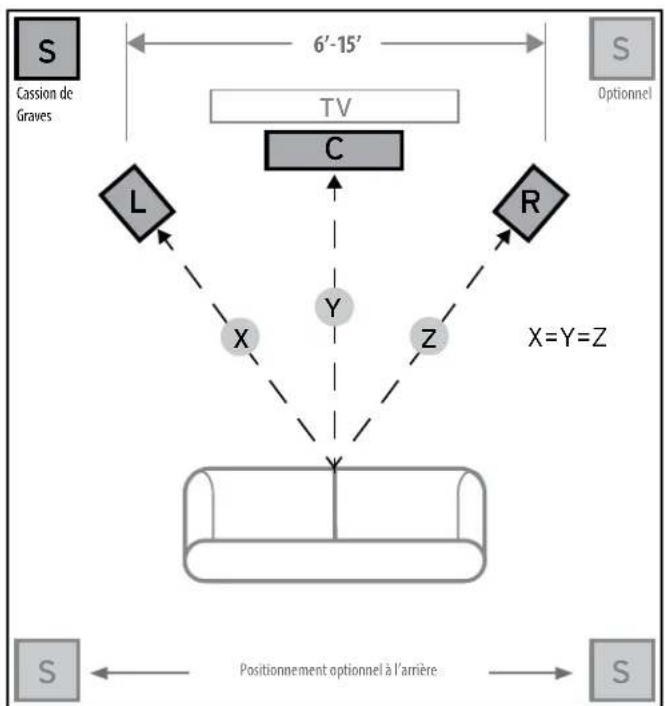

Figure 1

Positionnement Des Encentes Dans la Zone D'ecoute

BRANCHEMENTS ET RÉGLAGES

ATTENTION : Veillez à ce que le caisson de graves soit débranché de la prise murale avant d'effectuer tout raccordement.

Branchement d'entrée ligne (« LINE IN ») - La plupart des récepteurs (et préamplificateurs) surround d'aujourd'hui ont une sortie de niveau de préamplification pour caisson de graves intitulée Subwoofer Pre Out, Sub Out, SW Out, etc. Si vous disposez de cette sortie, branchez-y une extrémite d'un cable pour caisson de graves, et insérez l'autre extrémité du cable dans l'entrée de ligne du caisson de graves intitulée LEFT/LFE. Ce branchement permet au caisson de graves de fonctionner aussi bien avec de la musique qu'avoc des films en son surround (reportez-vous au manuel de votre récepteur).

Réglage du gain (« LEVEL ») - Si vous caisson de graves est connecté à la sortie « Subwoofer » d'un récepteur surround, réglez d'abord le volume du caisson de graves sur la position « mediane » ou « 0 dB » du récepteur. Ensuite, augmentez le volume (ou le gain) du caisson de graves jusqu'à ce que la puissance sonore diffusée par le caisson de graves corresponde à celle de vos enceintes principales. Une fois ce réglage terminé, le bouton de volume de l' amplificateur ou du préamplificateur de votre système assurances à la fois le réglage du volume de votre caisson de graves et de vos enceintes.

Réglage du filtre passere-bas (« LOWPASS ») - La fréquence de coupure désigné déterminé le point auquel les basses fréquences sont « transférées » des enceintes au caisson de graves. Pour régler la fréquence de coupure à partir du récepteur, tourmez le bouton du filtre passe-bas (Lowpass Filter) du caisson de graves au maximum vers la droite (160 Hz). Réglez la fréquence de coupure en fonction de la taille des enceintes gauche/droite principales que vous utilisez avec le système. En règle générale, pour des enceintes de grande taillie, de type colonne, réglez la fréquence de coupure entre 50 et 90 Hz. Si vous utilisez comme enceintes principales des enceintes de type bibliothèque ou satellite, réglez la fréquence de coupure entre 90 et 150 Hz. Plus l'enceinte est petite, plus le réglage doit être élevé pour que les basses fréquences se complètement harmonieusement entre les enceintes et votre caisson de graves une fois votre système entièrement installé. Si votre récepteur ne dispose pas d'un

réglage de fréquence de coupure, réglez le filtré passée-bas (Lowpass Filter) du caisson de graves en suivant les mêmes recommandations (consultez le manuel du récepteur pour des renseignements supplémentaires concernant l'installation des enceintes).

« PHASE » 0/180 - Ce réglage est utilisé pour ajuster le niveau acoustique du caisson de graves à vos enceintes principales. Sélectionné la position (0° ou 180°) pour laquelle votre caisson de graves produit davantage de puissance à la position d'écoute.

MISE SOUS TENSION (« POWER ») AUTO/ON/OFF - Lorsque ce commutateur est en position « ON», le caisson de graves reste en permanence sous tension. Lorsque ce commutateur est en position « AUTO », le caisson de graves se met automatiquement en marche des la détction d'un signal. Il passe en mode veille après 15-20 minutes sans signal. Lorsque le commutateur est en position « OFF», le caisson de graves reste en marche tant que l'interrupteur d'alimentation est en position « ON » ou « AUTO »

Témoin de mise sous tension - Situé sur le baffle avant, ce témoin indique l'état opérationnel de l' amplificateur intégré. Le témoin est allumé en vert lorsque l' amplificateur est sous tension et reçoit un signal. Si le témoin n'est pas allumé, l' amplificateur est hors tension. Pour plus de renseignements sur les réglages mentionnés dans ce manuel et sur la gestion des graves, adressez-vous à votre revendeur ou consultez www.jamo.com

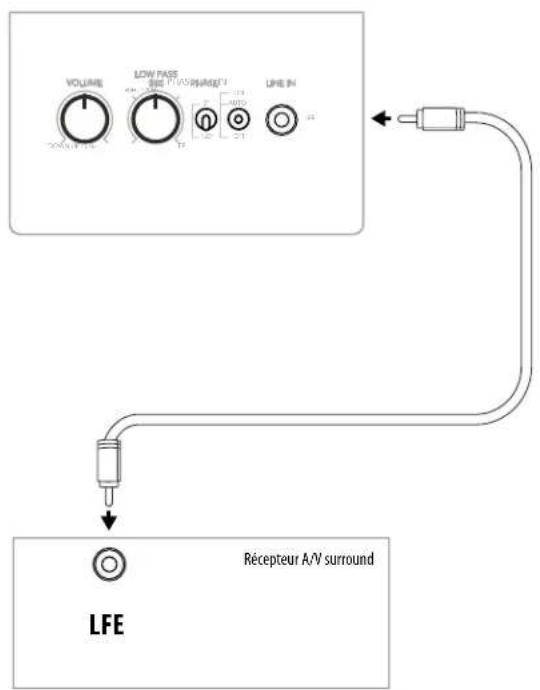

Figure 2
Branchement D'un Caisson De Graves

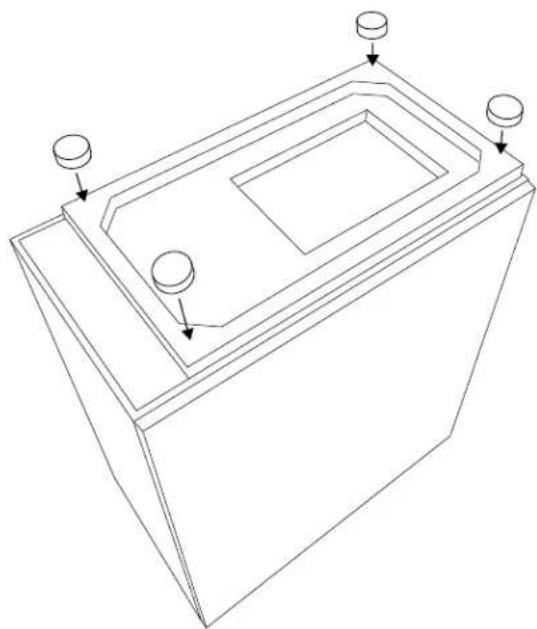

Figure 3
Pieds en caoutchouc
