Produkttyp	Aktivsubwoofer
Marke	Jamo
Modell	S 808 SUB
Stromversorgung	Netz (100-240 V, 50/60 Hz)
Audioeingang	Line-Eingang (LINE IN) LFE/LEFT
Lautstärkeregelung	Drehregler LEVEL (Gain)
Tiefpassfiltereinstellung	LOWPASS (40-160 Hz)
Phasenschalter	Umschaltbar 0° / 180°
Betriebsmodus	AUTO / ON / OFF (automatische Bereitschaft nach 15-20 Min. ohne Signal)
Betriebsanzeige	Grün (eingeschaltet und Signal vorhanden)
Oberfläche	Robustes Vinyl
Empfohlene Aufstellung	In einer Ecke des Raums, auf derselben Wand wie die Hauptlautsprecher
Pflege	Staubentfernung mit trockenem Tuch oder Staubsaugerbürste; keine Scheuermittel verwenden
Sicherheit	Vor dem Anschließen vom Netz trennen
Hauptfunktionen	Wiedergabe tiefer Bässe und Impact für Filme und Musik
Lieferumfang	Subwoofer, Bedienungsanleitung, Gummifüße

Häufig gestellte Fragen - S 808 SUB JAMO

Wie schließe ich den Subwoofer Jamo S 808 SUB an?

Verwenden Sie ein Subwoofer-Kabel, um den Subwoofer Pre Out-Ausgang Ihres Receivers mit dem LEFT/LFE-Eingang des Subwoofers zu verbinden. Schließen Sie den Subwoofer nach den Verbindungen an eine Steckdose an.

Wie stelle ich den Pegel (Gain) des Subwoofers ein?

Stellen Sie zuerst die Lautstärke des Subwoofers auf die Mittelstellung (0 dB am Receiver). Passen Sie dann den LEVEL-Regler des Subwoofers an, bis die Bässe mit den Hauptlautsprechern ausgewogen sind.

Wie stelle ich den Tiefpassfilter (LOWPASS) ein?

Drehen Sie den LOWPASS-Regler des Subwoofers auf Maximum (160 Hz), wenn der Receiver die Trennung übernimmt. Andernfalls stellen Sie ihn zwischen 50-90 Hz für Standlautsprecher oder 90-150 Hz für Regallautsprecher oder Satelliten ein.

Wozu dient der Phasenschalter (0/180°)?

Er dient zur Anpassung der akustischen Synchronisation zwischen Subwoofer und Lautsprechern. Wählen Sie die Position (0° oder 180°), die an der Hörposition die meisten Bässe liefert.

Was ist die beste Position für den Subwoofer?

Platzieren Sie ihn in einer Ecke des Raums, auf derselben Wand wie die Frontlautsprecher, um die Bässe zu maximieren. Vermeiden Sie die Mitte der Wand oder des Raums, da dies das Bassvolumen verringert.

Wie reinige ich den Subwoofer?

Verwenden Sie ein trockenes Tuch oder die Bürste Ihres Staubsaugers zum Entstauben. Vermeiden Sie Scheuermittel, Lösungsmittel oder aggressive Reiniger.

Was tun, wenn die Betriebsanzeige nicht leuchtet?

Überprüfen Sie, ob der Subwoofer an eine aktive Steckdose angeschlossen ist und der POWER-Schalter auf ON oder AUTO steht. Wenn die Anzeige aus bleibt, ist der Verstärker stromlos.

Kann ich diesen Subwoofer mit einem Receiver ohne Subwoofer-Ausgang verwenden?

Ja, aber Sie benötigen einen Adapter oder eine Verbindung über die Lautsprecherausgänge. Konsultieren Sie die Bedienungsanleitung Ihres Receivers für alternative Optionen.

Wie schalte ich den Subwoofer in den automatischen Bereitschaftsmodus?

Stellen Sie den POWER-Schalter auf AUTO. Der Subwoofer schaltet sich automatisch bei Signalerfassung ein und wechselt nach 15-20 Minuten ohne Signal in den Bereitschaftsmodus.

Was tun bei Transportschäden?

Benachrichtigen Sie sofort den Zusteller und den Händler. Fordern Sie eine Inspektion an und bewahren Sie die Originalverpackung für die Bewertung auf.

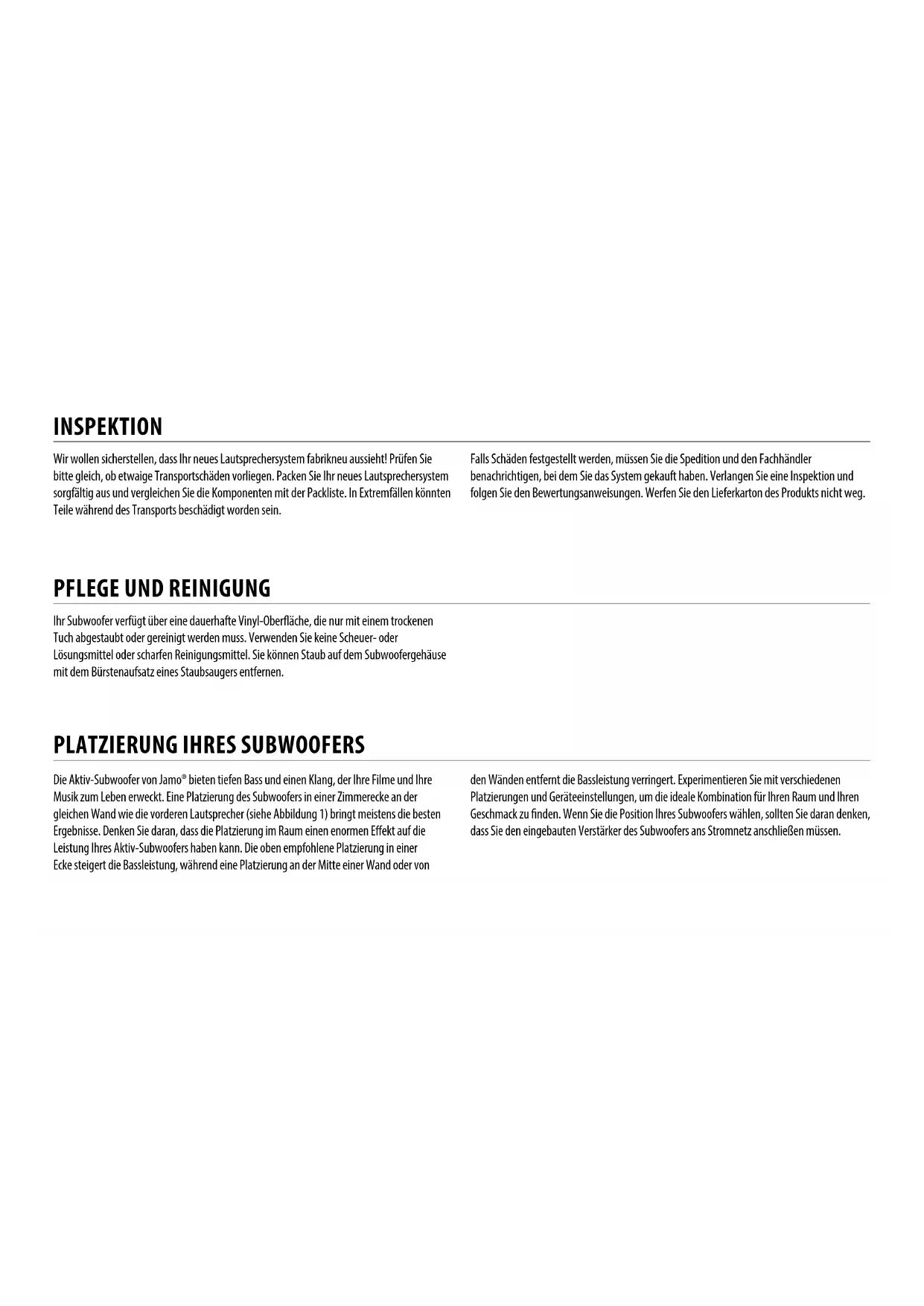

BEDIENUNGSANLEITUNG S 808 SUB JAMO

Wir wollen sicherstellen, dass Ihr neuen Lautsprachersystem fabrikne aussieht! Prüfen Sie bereits gutlich, ob etwaige Transportschäden vorliegen. Packen Sie Ihr neuen Lautsprachersystem sorgfältig aus und vergleichen Sie die Componenten mit der Packlste. In Extremfällen können Teile während des Transports beschädigt worden sein.

Falls Schaden festgestellt werden, müssen Sie die Spedition und den Fachhändler benachrichtigen, bei dem Sie das System gekauft haben. Verlangen Sie eine Inspektion und folgen Sie den Bewertungsanweisungen. Werfen Sie den Lieferkarton des Produkts nicht weg.

PFLEGE UND REINIGUNG

Ihr Subwoofer verfügbar über eine dauerhafte Vinyl-Oberfläche, die nur mit einem trockenen Tuch abgestaubt oder gereinigt werden muss. Verwenden Sie keine Scheuer- oder Lösungsmittel oder scharfen Reinigungsmittel. Sie können Staub auf dem Subwoofergehause mit dem Bürstenaufsatz eines Staubsaugers entfern.

PLATZIERUNG IHRES SUBWOOFERS

Die Aktiv-Subwoofer von Jamo bieten tiefen Bass und einen Klang, der ihre Filme und ihre Musik zum Leben erweckt. Eine Platzierung des Subwoofer in einer Zimmerecke an der gleichen Wand wie die vorderen Lautspecher (siehe Abbildung 1) bringt meistens die besten Ergebnisse. Denken Sie daran, dass die Platzierung im Raum einen enormen Effekt auf die Leistung Ihres Aktiv-Subwoofer haben kann. Die oben empfohlene Platzierung in einer Ecke steigert die Bassleistung, während eine Platzierung an der Mitte einer Wand oder von

den Wänden entwickelte die Bassleistung verringgert. Experimentieren Sie mit verschiedene Platzierungen und Geräteinstellungen, um die ideale Kombination für ihren Raum und ihren Geschmack zu finden. Wenn Sie die Position Ihres Subwoofer wahlen, sollen den daran denken, dass Sie den eingebauten Veränder des Subwoofer ans Stromnetz anschließen müssen.

GERMAN

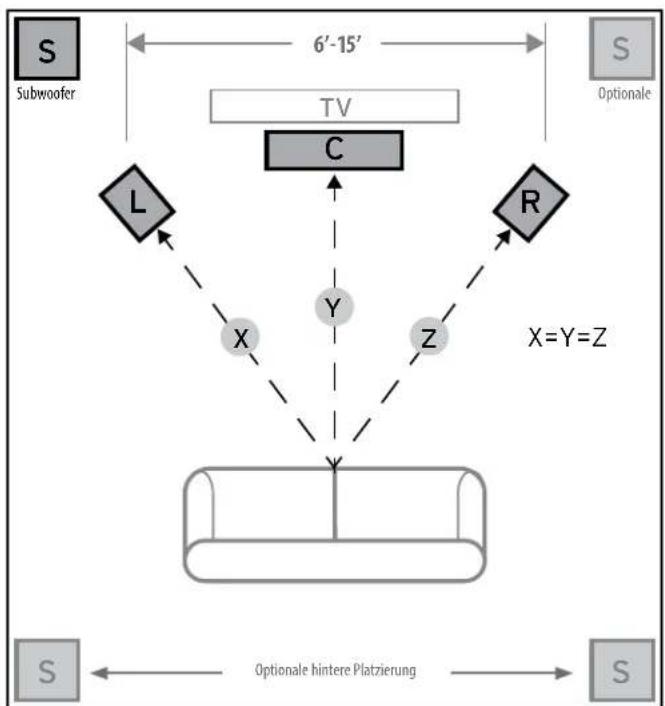

Abbildung 1
Lautspricherplatzierung Im Hörbereich

ANSCHLUSSE UND REGLER

ACHTUNG: Stellen Sie vor der Herstellung von Anschlüssen sicher, dass der Subwoofer nicht an eine Steckdose angeschlossen ist.

"LINE IN" - Anschluss - Heutztage verfügen die meisten Surround-Receiver (und Vorverträger) über einen Line-Level-Subwooferausgang, der als Subwoofer Pre Out, Sub Out, SW Out etc. bezeichnet wird. Wenn dieser Ausgang vorhanden ist, verbinden Sie ein Ende des Subwooferkabels damit und das andere Ende des Kabels an den Subwooereingang LEFT/LFE. Dadurch kann Ihr Subwoofer sowohl für Musik als auch Surroundsound-Filme eingesetzt werden (nahere Hinweise finden Sie im Handbuch Ohres Receivers).

Verstärkungsregler (LEVEL) – Wenn Ihr Subwoofer an den Subwooferausgang eines Surroundsound-Receivers angeschlossen ist, stellen Sie den Subwooferluststärkeregler des Receivers zunachst auf die mittlere (0 dB) Position. Dann erhöhen Sie die Lautstärke (oder den Verstärkungsfaktor) des Subwoofer, bis der Lautstärkegel des Subwoofer dem ihrer Hauptloutsprecher entspricht. Nach Beendigung der Anpassung dient der Lautstärkeregler am Hauptverträger Its Systems bzw. am Vorverträger als gemeinsamer Lautstärkeregler für den Subwoofer und die Loutsprecher.

"LOWPASS" (Tiefpass) - Der gewählte Crossover-Punkt bestimmt, wann tiefe Bassfrequenzen von den Lautsprechn an den Subwoofer „übergeben" werden. Wenn Sie den Crossover-Punkt am Receiver einstellen, drehren Sie den Tiefpassfilter-Regler am Subwoofer ganz nach rechts (160 Hz). Stellen Sie den Crossover-Punkt entsprechend der Höhe der im System verwendenten linken/rechten Hauptloutsprecher ein. Als Faustregel gilt, dass man bei größeren Standloutsprechem den Crossover-Punkt zwischen 50 und 90Hz einstellt. Wenn Sie keinere Regalloutsprecher oder Satellitenloutsprecher als Hauptloutsprecher verwenden, stellen Sie den Crossover-Punkt zwischen 90 und 150Hz ein. Jekleiner der Lautsprecher,esto hoher die Einstellung, bis die Bassfrequenzen nach der kompletten Einrichtung Ihres Systems nahtlos zwischen Lautsprechem und Subwoofer übergeben. Wenn Ihr Receiver keine Einstellung fur den Crossover-Punkt besitzt,stellen Sie

stattdessen den Tieffpassfilter am Subwoofer im Rahmen der gleichen empfohlenen Einstellungen ein (weitere Informationen zum Einrichten der Lautsprecher finden Sie im Handbuch des Receivers).

"PHASE" 0/180 - Mit thisem Regler passen Sie die Ausgabe Ihres Subwoofer akustisch an die Hauptloutsprecher an. Wahlen Sie die Position (0^ oder 180^) , in der der Subwoofer an der Hörposition lauter klingt.

"POWER" AUTO/ON/OFF - Wenn der Schalter auf „AUTO" stehen, schaltet sich der Subwoofer bei Entdeckung eines Signals automatisch ein. Wenn kein Signal vorhanden ist, schaltet er in den Standby-Modus nach 20 Minuten automatisch. Wenn dieser Schalter auf „OFF" stehen, bleibt der Subwoofer ausgeschalten, wenn der Netzschalter in der Position „OFF" ist.

LED-Netzanzeige - Diese LED an der vorderen Schallwand zeigt den Betriebssstatus des eingebauten Verstärkers. Die LED leuchtet grün auf, wenn der Verstärker eingeschaltet ist und ein Signal empfängt. Wenn die LED gar nicht aufleuchtet, ist der Verstärker ausgeschaltet. Weitere Informationen über die in thisem Handbuch erwähnten Regler und das Bass-Management können Sie von Ihr Machhandler oder auf www.jamo.com erhalten.

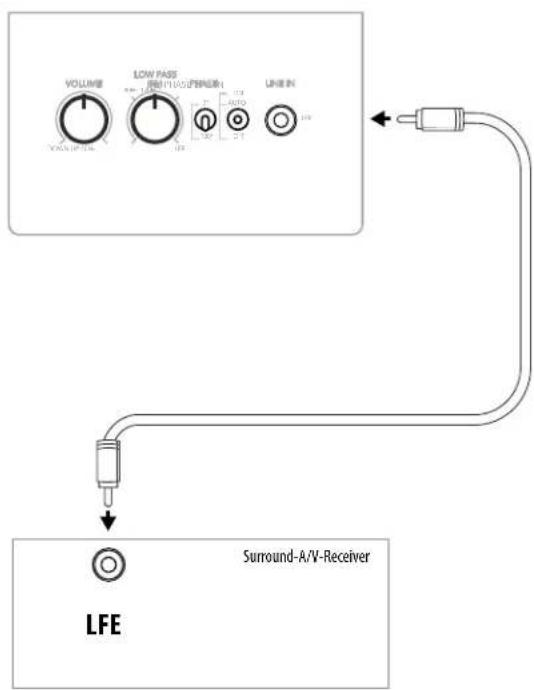

Abbildung 2
Anschluss Für Den Subwoofer

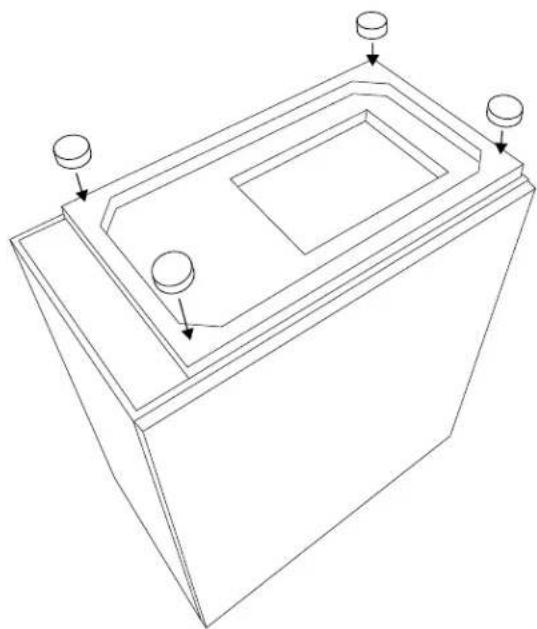

Abbildung 3
GummifüBchen
