J 12 SUB - Caisson de basses JAMO - Notice d'utilisation et mode d'emploi gratuit

Marque	Jamo
Modèle	J 12 SUB
Type de produit	Caisson de basses actif
Haut-parleur	12 pouces (30 cm)
Dimensions (approx.)	Env. 45 x 45 x 50 cm
Poids (approx.)	Env. 20 kg
Alimentation	Secteur 230 V / 50 Hz
Finition	Vinyle résistant
Entrées	Line In (L/LFE et R)
Réglages	Gain, filtre passe-bas (Lowpass), phase (0/180°)
Alimentation intégrée	Commutateur ON / AUTO / OFF, témoin LED vert
Mode veille automatique	Après 15-20 minutes sans signal
Entretien	Dépoussiérage ou chiffon sec, éviter produits abrasifs
Consignes de sécurité	Débrancher avant tout branchement
Informations générales	Notice disponible en plusieurs langues sur notice-facile.com

FOIRE AUX QUESTIONS - J 12 SUB JAMO

Où placer le caisson de basses Jamo J 12 SUB ?

Pour de meilleurs résultats, placez le caisson dans un coin de la pièce, sur le même mur que les enceintes frontales. La position en coin augmente le volume des graves. Essayez différentes positions pour trouver celle qui convient à votre pièce.

Comment régler le volume (gain) du caisson de basses ?

Si connecté à la sortie Subwoofer d'un récepteur, réglez d'abord le volume du caisson à la position médiane ou 0 dB sur le récepteur, puis ajustez le gain du caisson jusqu'à équilibrer avec les enceintes principales. Si connecté aux sorties préamplifiées L/R, réglez directement le gain du caisson.

Comment régler le filtre passe-bas (Lowpass) ?

Tournez le bouton Lowpass au maximum (160 Hz) si vous utilisez le réglage du récepteur. Pour des enceintes colonne, réglez entre 50 et 90 Hz ; pour des enceintes bibliothèque ou satellite, entre 90 et 150 Hz. Plus l'enceinte est petite, plus le réglage doit être élevé.

Comment brancher le caisson à un récepteur sans sortie Subwoofer ?

Utilisez les sorties préamplifiées gauche/droite du récepteur (si disponibles) sur les entrées Left/LFE et Right du caisson de basses. Vous pouvez aussi utiliser une connexion haut niveau via les bornes d'enceintes, mais cela nécessite un adaptateur.

Que signifie le mode AUTO sur l'interrupteur d'alimentation ?

En position AUTO, le caisson se met sous tension automatiquement lorsqu'il détecte un signal audio. Il passe en veille après 15 à 20 minutes sans signal. En position ON, il reste allumé en permanence. En OFF, il est éteint.

Comment nettoyer le caisson de basses ?

Utilisez un chiffon sec pour dépoussiérer. Évitez les produits nettoyants abrasifs ou à base de solvant. Un aspirateur avec brosse douce peut également être utilisé.

Que faire si le caisson a été endommagé pendant le transport ?

Inspectez l'appareil dès la réception. Si endommagé, avisez le livreur et votre revendeur, demandez une inspection et conservez le carton d'emballage d'origine.

Comment régler la phase (0/180°) ?

Sélectionnez la position (0° ou 180°) qui produit le plus de graves à votre position d'écoute. Cela ajuste l'alignement acoustique entre le caisson et les enceintes principales.

Que signifie le témoin lumineux vert à l'avant ?

Le témoin vert indique que l'amplificateur est sous tension et reçoit un signal. S'il est éteint, l'amplificateur est hors tension (mode veille ou OFF).

Puis-je connecter plusieurs caissons de basses ?

Oui, si votre récepteur permet plusieurs sorties Subwoofer, vous pouvez connecter un deuxième caisson. Suivez les instructions du récepteur pour la gestion des basses fréquences.

MODE D'EMPLOI J 12 SUB JAMO

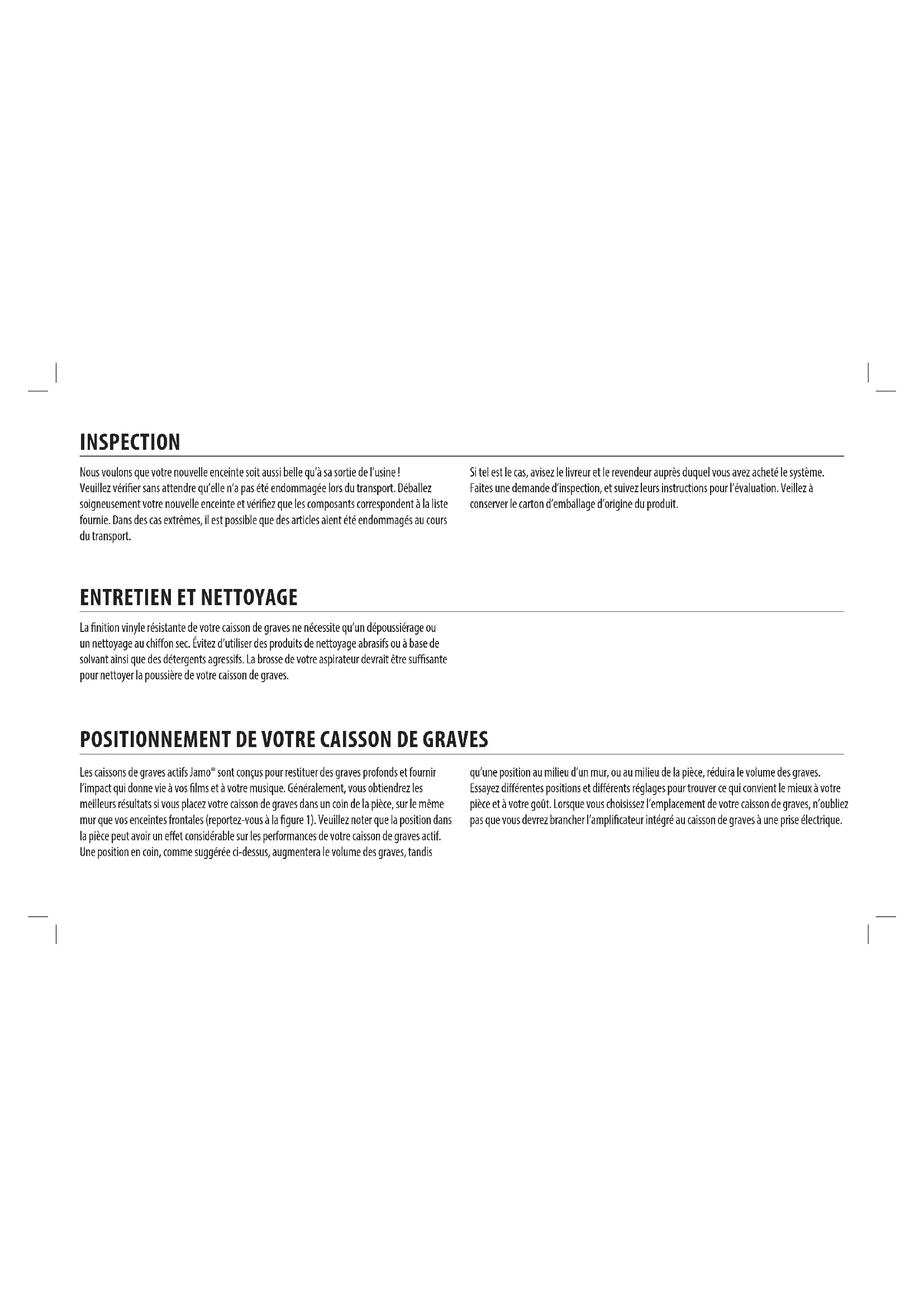

Nous voulons que votre nouvelle enceinte soit aussi belle qu'a sa sortie de l'usine!
Veuillez vérifier sans attendre qu'elle n'a pas eté endommagée lors du transport. Déballez soigneusement leur nouvelle enceinte et vérifie que les composants correspondent à la liste foumie. Dans des cas extrêmes, il est possible que des articles aient eté endommagés au cours du transport.

ENTRETIEN ET NETTOYAGE

La finition vinyle résistante de votre caisson de graves ne nécessite qu'un dépoussiérage ou un nettoyage au chiffon sec. Évitez d'utiliser des produits de nettoyage abrasifs ou à base de solvant ainsi que des détergents agressifs. Larosse de votre aspirateur devrait être suffisante pour nettoyer la poussière de votre caisson de graves.

Si tel est le cas, avisez le livreur et le revendeur auprès duquel vous avez acheté le système. Faites une demande d'inspection, et suivez leurs instructions pour l'évaluation. Veillez à conserver le carton d'emballage d'origine du produit.

POSITIONNEMENT DE VOTRE CAISSON DE GRAVES

Les caissons de graves actifs Jamo' sont concus pour restituer des graves profonds et fournir l'impact qui donne vie a vos films et a suaive musique. Généralement, vous obtiendrez les mêleurs résultats si vous placez votre caisson de graves dans un coin de la pierce, sur le même mur que vos enceintes frontales (reportez-vous a la figure 1). Veuillez noter que la position dans la pierce peut avoir un effet considérable sur les performances de votre caisson de graves actif. Une position en coin, comme suggérée ci-dessus, augmentera le volume des graves, tandis

qu'une position au milieu d'un mur, ou au milieu de la pièce, réduira le volume des graves. Essayez différentes positions et différents réglages pour trouver ce qui convient le moyen à votre pièce et à votre goût. Lorsque vous choisissez l'emplacement de votre caisson de graves, n'oubliez pas que vous devrez brancher l'amplificateur intégré au caisson de graves à une prise électrique.

Figure 1 Positionnement Des Encientes Dans la Zone D'ecoute

FRENCH

BRANCHEMENTS ET RÉGLAGES

ATTENTION : Veillez à ce que le caisson de graves soit débranché de la prise murale avant d'effectuer tout raccordement.

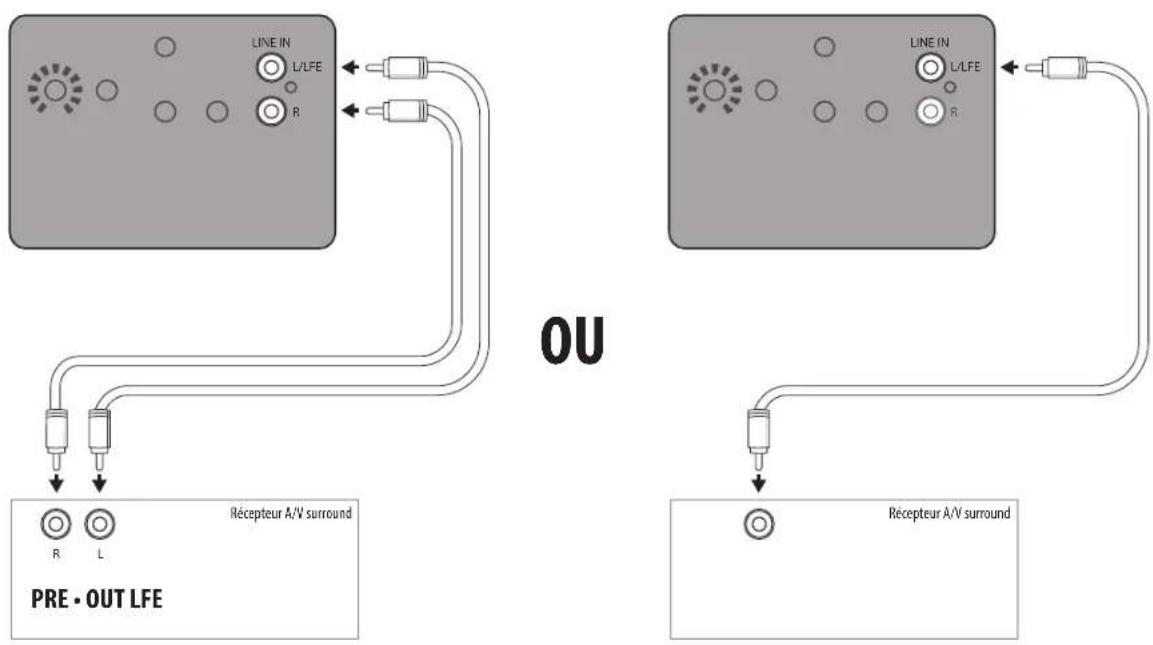

Branchement d'entree ligne (« LINE IN ») - La plupart des recepteurs (et preamplificateurs) surround d'aoundir hui ont une sortie de niveau de preamplification pour caisson de graves intitulée Subwoofer Pre Out, Sub Out, SW Out, etc. Si vous disposez de cette sortie, branche-y une extrimete d'un cable pour caisson de graves, et inserezel autre extrimete du cable dans l'entree de ligne du caisson de graves intitulée LEFT/LFE. Ce branchement permit au caisson de graves de fonctionner aussi bien avec de la musique qu'avoc des films en son surround (reportez-vous au manuel de votre recepteur). En I'absence d'une sortie pour caisson de graves sur toute recepteur, vous pouvez raccorder les sorties preamplifiees des voies de gauche et de droite de toute recepteur (si disponibles) aux entrées Left/LFE (Gauge/LFE) et Right (Droite) du caisson de graves.

Réglage du gain (« LEVEL ») - Si vous caisson de graves est connecté à la sortie « Subwoofer » d'un récepteur surround, réglez d'abord le volume du caisson de graves sur la position « mediane » ou « 0 dB » du récepteur. Ensuite, augmenté le volume (ou le gain) du caisson de graves jusqu'à ce que la puissance sonore diffusée par le caisson de graves corresponde à celle de vos enceintes principales. Une fois ce réglage terminé, le bouton de volume de l'amplificateur ou du préamplificateur de votre système assurances à la fois le réglage du volume de votre caisson de graves et de vos enceintes. Si vous caisson de graves est connecté aux sorties préamplifiées gauche/droite (L/R) d'un récepteur ou branché via la connexion à haut niveau aux bornes d'enceintes du récepteur, aucune réglage de volume du caisson de graves n'est nécessaire au niveau de ce récepteur avant de régler le contrôle de gain du caisson de graves.

Réglage du filtré passée-bas (« LOWPASS ») - La fréquence de coupure désigné déterminé le point auquel les basses fréquences sont « transférées » des enceintes au caisson de graves. Pour régler la fréquence de coupure à partir du récepteur, tournez le bouton du filtré passée-bas (Lowpass Filter) du caisson de graves au maximum vers la droite (160 Hz). Réglez la fréquence de coupure en fonction de

la tauille des enceintes gauche/droite principales que vous utilisez avec le système. En regle generale, pour des enceintes de grande tauille, de type colonne, reglez la fréquence de coupure entre 50 et 90 Hz. Si vous utilisez comme enceintes principales des enceintes de type bibliothèque ou satellite, reglez la fréquence de coupure entre 90 et 150 Hz. Plus l'enceinte est petite, plus le réglage doit être élevé pour que les basses fréquences se complètement harmonieusement entre les enceintes et votre caisson de graves une fois votre système entièrement installé. Si vous reçêuteur ne dispose pas d'un réglage de fréquence de coupure, reglez le filtre passée-bas (Lowpass Filter) du caisson de graves en suivant les mêmes recommendations (consultez le manuel du récepteur pour des renseignements supplémentaires concernant l'installation des enceintes).

« PHASE » 0/180 - Ce réglage est utilisé pour ajuster le niveau acoustique du caisson de graves à vos enceintes principales. Sélectionné la position (0^ ou 180^) pour laquelle votre caisson de graves produit davantage de puissance à la position d'écoute.

MISE SOUS TENSION (« POWER ») AUTO/ON/OFF - Lorsque ce commutateur est en position « ON », le caisson de graves reste en permanence sous tension. Lorsque ce commutateur est en position « AUTO », le caisson de graves se met automatiquement en marche depuis la détéction d'un signal. Il passée en mode veille après 15-20 minutes sans signal. Lorsque le commutateur est en position « OFF », le caisson de graves resté en marche tant que l'interrupteur d'alimentation est en position « ON » ou « AUTO »

Témoin de mise sous tension - Situé sur le baffle avant, ce témoin indique l'état opérationnel de l'amplificateur intégré. Le témoin est allumé en vert lorsque l'amplificateur est sous tension et recoit un signal. Si le témoin n'est pas allumé, l'amplificateur est hors tension. Pour plus de renseignements sur les réglages mentionnés dans ce manuel et sur la gestion des graves, adressez-vous à votre revendeur ou consultez www.jamo.com

Figure 2
Branchement D'un Caisson De Graves J 110, J 112
