Tipo de producto	Subwoofer activo
Marca	Jamo
Modelo	J 110 SUB
Categoría	Subwoofer
Potencia de salida	150 W RMS
Respuesta en frecuencia	35 Hz - 150 Hz
Altavoz	1 x 10 pulgadas (25,4 cm)
Dimensiones (An x Al x Pr)	300 x 350 x 380 mm
Peso	12,5 kg
Alimentación	220-240 V ~ 50/60 Hz
Consumo eléctrico	200 W (máx.)
Entradas	Línea RCA, alto nivel
Ajustes	Volumen, frecuencia de corte, fase (0/180°)
Apagado automático	Sí
Material de la caja	MDF con acabado vinílico
Color	Negro
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No utilizar productos abrasivos.
Seguridad	Desconectar antes de limpiar. No exponer a la humedad.
Piezas de repuesto y reparabilidad	Contactar con el servicio técnico de Jamo para las piezas de repuesto.

Preguntas frecuentes - J 110 SUB JAMO

¿Cómo conectar el subwoofer Jamo J 110 SUB a un amplificador?

Utilice un cable RCA para conectar la salida de subwoofer del amplificador a la entrada Línea RCA del subwoofer. También puede usar la entrada alto nivel si su amplificador no tiene una salida dedicada.

¿Qué hacer si el subwoofer no se enciende?

Verifique que el cable de alimentación esté bien conectado y que el enchufe funcione. Asegúrese de que el interruptor de alimentación esté en posición ON. El subwoofer puede estar en modo de apagado automático; aumente el volumen de la fuente de sonido para activarlo.

¿Cómo ajustar la frecuencia de corte en el J 110 SUB?

Utilice el potenciómetro Freq (frecuencia) en la parte posterior del subwoofer. Ajústelo entre 50 Hz y 150 Hz. Para un sistema con altavoces satélite, comience en 80 Hz y ajuste según sus preferencias.

¿Cuál es la potencia máxima del subwoofer?

El Jamo J 110 SUB entrega una potencia de 150 W RMS, con un pico de 300 W.

El subwoofer produce un zumbido, ¿qué hacer?

Verifique que el cable RCA esté bien blindado y alejado de los cables de alimentación. Intente conectar el subwoofer a un enchufe separado. Ajuste el control de fase (0 o 180°) para reducir las interferencias.

¿Dónde colocar el subwoofer para obtener un mejor rendimiento?

Coloque el subwoofer en una esquina de la habitación para reforzar los graves, o contra una pared. Evite obstáculos frente al altavoz. Experimente con la posición para encontrar el mejor equilibrio.

¿Cómo limpiar el Jamo J 110 SUB?

Utilice un paño suave y seco para quitar el polvo. Nunca use productos químicos o abrasivos. Proteja el subwoofer de la humedad.

¿Puedo usar este subwoofer con un equipo de música sin salida de subwoofer?

Sí, gracias a la entrada de alto nivel (bornes de tornillo). Conéctela en paralelo con los altavoces principales del amplificador. El subwoofer usará su filtro interno.

¿Qué hacer si el sonido está distorsionado?

Reduzca el volumen del subwoofer o de la fuente. Verifique que la frecuencia de corte no sea demasiado alta. Asegúrese de que el subwoofer no esté al límite de potencia.

¿Dónde encontrar piezas de repuesto para el J 110 SUB?

Contacte con el servicio posventa de Jamo o un distribuidor autorizado. Las piezas como el altavoz o el amplificador se pueden pedir a través de la red de distribución.

MANUAL DE USUARIO J 110 SUB JAMO

Deseamos que su nuevo sistema de altavoces se vea tan bien como se veía cuando salió de la fábrica. Vea rápidamente si se han producido daños durante el transporte. Desempaque cuidadosamente su nuevo sistema de altavoces y vea si en el paquete vienen todos los componentes indicados en la lista de empaque. En circunstancias extremas, es posible que algunas piezas o componentes se hayan dañado en tránsito. Si descubre daños, notifique al servicio de entregas y al minorista donde compró el sistema. Solicite una inspección y siga las instrucciones de evaluación. Conserve la caja de cartón original de envío del producto.

CUIDADO Y LIMPIEZA

El subwoofer tiene un acabado de vinilo resistente que solamente requiere quitarle el polvo o limpiarlo con un paño seco. Evite los detergentes fuertes y los limpiadores abrasivos o a base de solvente. El accesorio de cepillo de la aspiradora sirve para quitarle el polvo a la caja del subwoofer.

UBICACIÓN DEL SUBWOOFER

Los subwoofers alimentados de Jamo ^® han sido diseñados para reproducir bajos profundos y generar el impacto que hace que sus películas y su música cobren vida. Por lo general, el mejor rendimiento se logra cuando el subwoofer se coloca en una esquina de la sala junto a la pared contra la cual se ponen los altavoces de canal frontal (Consulte la figura 1). Tenga en cuenta que la ubicación en la sala puede tener un profundo efecto en el rendimiento del subwoofer alimentado. Poner el subwoofer en una esquina, como se sugiere, aumenta el rendimiento de bajos; ponerlo al centro de la pared o fuera de la sala lo disminuye.

Experimente con diversas opciones de colocación y configuraciones de controles hasta encontrar las que mejor se adapten a la sala y a su gusto en particular. Cuando escoja la ubicación del subwoofer, tenga en cuenta que es necesario conectar el amplificador integrado del subwoofer a un enchufe de corriente alterna.

Figura 1
Ubicación Del Altavoz En El Área De Audición

CONEXIONES Y CONTROLES

PRECAUCIÓN: Desenchufe el subwoofer del enchufe de corriente alterna de la pared antes de hacer conexiones.

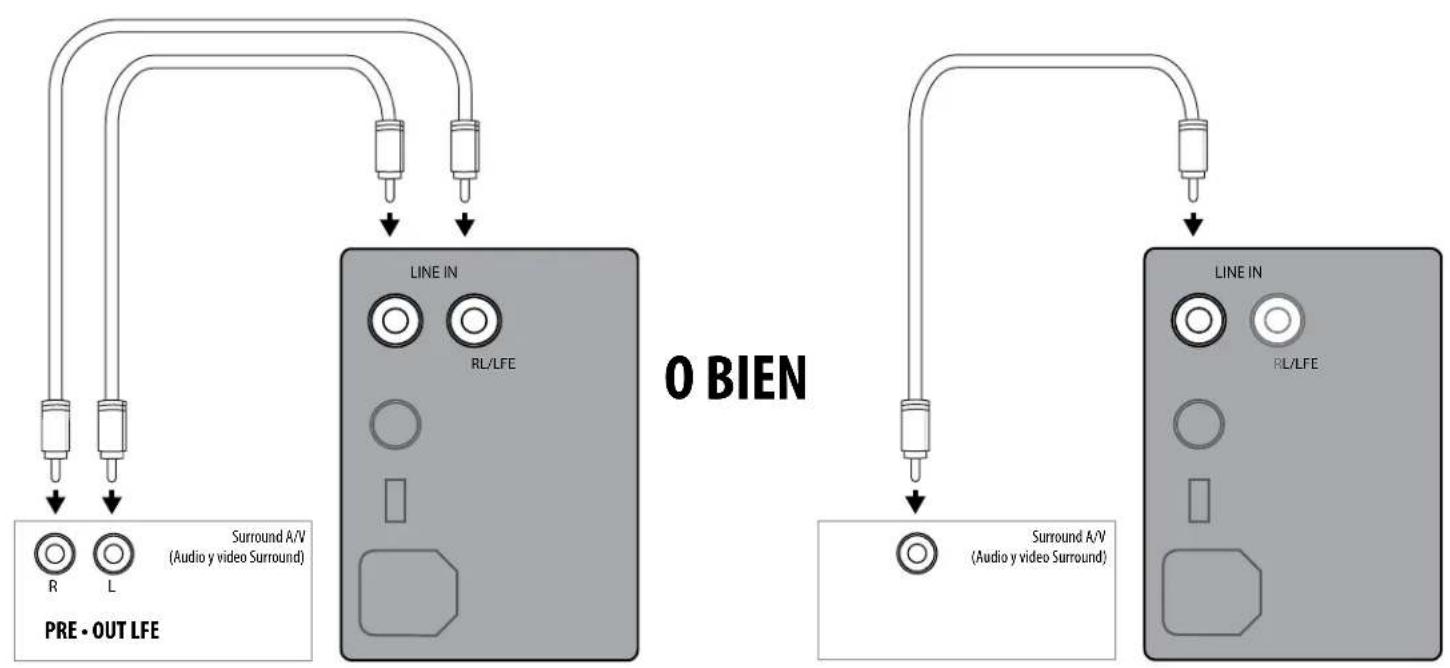

Conexión de entrada de línea (LINE IN). La mayoría de los receptores (y preamplificadores) surround de hoy en día tienen una salida de subwoofer de nivel de línea que dice Subwoofer Pre Out, Sub Out, SW Out, etc. Si su receptor (o preamplificador) tiene esta salida, conéctele un extremo de un cable de subwoofer y conecte el otro extremo del cable a la entrada de línea del subwoofer que dice LEFT/LFE. Esta conexión le permite al subwoofer funcionar con música y películas de sonido surround (consulte el manual del receptor). Si no hay salida de subwoofer en el receptor, puede conectar alternativamente salidas de preamplificación de canal izquierdo y canal derecho desde el receptor (si las tiene) a la entrada derecha y la entrada izquierda/LFE del subwoofer.

Conexión de Puerto WA-2. Para propósitos de conectividad inalámbrica, su nuevo subwoofer J 110 o J 112 de Jamo tiene WA-2 opcional. El WA-2 funciona sólo con ciertos subwoofers marca Klipsch, Energy, Mirage y Jamo con entrada de "puerto WA" en el panel trasero del amplificador (consulte el manual del propietario del subwoofer). El WA-2 es un producto de 2.4 GHz diseñado para transmitir una señal inalámbrica de 50 pies (15 m) de alcance radial. Hay más detalles en jamo.com.

Control de volumen (LEVEL). Si el subwoofer está conectado a la salida de subwoofer de un receptor surround, ponga primero el control de volumen del subwoofer del receptor "a la mitad" o en la posición "0 dB". Luego aumente el volumen (es decir, la amplificación) del subwoofer hasta que corresponda a la salida de los altavoces principales. Después de hacer esta configuración, el control de volumen del amplificador o preamplificador principal del sistema será el control de volumen común del subwoofer y de los altavoces. Si el subwoofer está conectado a las salidas de preamplificación izquierda y derecha de un receptor, o está cableado a través de la conexión de alto nivel a las terminales de altavoz del receptor, en ese receptor no será necesario fijar el volumen de subwoofer antes de configurar el control de volumen del subwoofer.

Control de pasabajas (LOWPASS). El punto de crossover determina el límite superior de las frecuencias que se pasan de los altavoces al subwoofer. Si se va a fijar el punto de crossover en el receptor, gire la perilla del filtro de pasabajas del subwoofer al máximo a la derecha (160 Hz). Fije el punto de crossover según el tamaño de los altavoces principales izquierdo y derecho que tenga el sistema. Como regla general, para altavoces grandes, de piso, fije el punto de crossover entre 50 Hz y 90 Hz. Si los altavoces principales son altavoces pequeños o altavoces satélite, fije el punto de crossover entre 90 Hz y 150 Hz. Mientras más pequeño sea el altavoz, más alto debe ser el ajuste hasta que las frecuencias de bajos se combinen bien entre los altavoces y el subwoofer una vez que el sistema quede completamente cableado. Si el receptor no tiene ajuste del punto de crossover, fije el filtro de pasabajas del subwoofer según las mismas configuraciones recomendadas (consulte el manual del receptor si desea información adicional de configuración de altavoces).

Fase (PHASE) 0/180. Este control se utiliza para hacer corresponder acústicamente la salida del subwoofer con la de los altavoces principales. Seleccione la posición, 0° o 180°, en la cual el subwoofer tenga el mayor rendimiento de bajos en la posición de audición.

ENCENDIDO Y APAGADO (POWER ON/OFF). Cuando este interruptor está en la posición ON/AUTO/STANDBY, el subwoofer se enciende automáticamente al detectar una señal. Si pasan más de 20 minutos sin señal, el subwoofer entra automáticamente en modo de espera. Cuando este interruptor está en la posición OFF, el subwoofer permanece apagado mientras el interruptor de encendido y apagado (POWER ON/OFF) esté en la posición de apagado (OFF).

Indicador LED de alimentación. Este LED está ubicado en el bafle delantero del subwoofer e indica el estado de funcionamiento del amplificador integrado. El LED se ilumina de color verde cuando el amplificador está encendido y recibiendo una señal. Si el LED está oscuro, no iluminado, el amplificador está apagado. Para obtener más información sobre los controles mencionados en este manual y sobre procesamiento de bajos, vea a su distribuidor o vaya a www.jamo.com
