J 10 SUB - Subwoofer JAMO - Kostenlose Bedienungsanleitung

Produkttyp	Aktivsubwoofer
Marke	Jamo
Modell	J 10 SUB
Lautsprecher	10 Zoll (25,4 cm)
Integrierte Verstärkung	Ja
Verstärkerleistung	Ca. 150 W RMS
Frequenzgang	30 - 160 Hz
Grenzfrequenz des Tiefpassfilters	40 - 160 Hz (einstellbar)
Phase	0° / 180° (schaltbar)
Betriebsmodus	Auto, Ein, Aus
Eingänge	Line-In (L/LFE, R)
Abmessungen (H x B x T)	Ca. 45 x 35 x 40 cm
Gewicht	Ca. 16 kg
Ausführung	Widerstandsfähiges Vinyl
Pflege	Reinigung mit trockenem Tuch oder Staubsaugerbürste
Sicherheit	Vor dem Anschließen vom Stromnetz trennen
Reparierbarkeit	Ersatzteile über den Kundendienst erhältlich
Garantie	Händler konsultieren
Mitgeliefertes Zubehör	Netzkabel, Bedienungsanleitung

Häufig gestellte Fragen - J 10 SUB JAMO

Wo sollte der Jamo J 10 SUB Subwoofer für beste Leistung platziert werden?

Stellen Sie den Subwoofer in eine Ecke des Raums, an die gleiche Wand wie Ihre Frontlautsprecher. Eine Eckposition erhöht die Basslautstärke. Probieren Sie verschiedene Positionen aus, um die beste Einstellung zu finden.

Wie schließe ich den Subwoofer an einen Surround-Receiver an?

Verwenden Sie ein Subwoofer-Kabel, um den Subwoofer Pre Out-Ausgang des Receivers mit dem LEFT/LFE-Eingang des Subwoofers zu verbinden. Stellen Sie sicher, dass der Subwoofer vor dem Anschließen vom Stromnetz getrennt ist.

Wie stelle ich den Tiefpassfilter (Lowpass) ein?

Drehen Sie den LOWPASS-Regler des Subwoofers auf Maximum (160 Hz), wenn der Receiver die Trennung übernimmt. Andernfalls stellen Sie ihn entsprechend der Größe Ihrer Lautsprecher ein: zwischen 50-90 Hz für Standlautsprecher, 90-150 Hz für Regallautsprecher.

Wie stelle ich die Lautstärke (Gain) des Subwoofers ein?

Stellen Sie zuerst die Lautstärke des Subwoofers auf die Mittelstellung oder 0 dB. Erhöhen Sie dann die Verstärkung, bis die Lautstärke mit der Ihrer Hauptlautsprecher übereinstimmt.

Was macht der Phasenschalter (0/180)?

Er passt die zeitliche Synchronisation zwischen Subwoofer und Lautsprechern an. Wählen Sie die Position, die an Ihrer Hörposition die meiste Leistung bringt.

Wie reinige ich den Subwoofer?

Die Vinyloberfläche wird mit einem trockenen Tuch oder der Bürste eines Staubsaugers gereinigt. Vermeiden Sie Scheuermittel, Lösungsmittel oder aggressive Reinigungsmittel.

Der Modus AUTO/EIN/AUS: Wie funktioniert das?

In der ON-Position bleibt der Subwoofer dauerhaft eingeschaltet. In AUTO schaltet er sich automatisch ein, wenn ein Signal erkannt wird, und nach 15-20 Minuten ohne Signal in den Standby. OFF schaltet die Stromversorgung aus.

Was bedeutet die grüne Leuchtanzeige auf der Vorderseite?

Die grüne Anzeige zeigt an, dass der Verstärker eingeschaltet ist und ein Signal empfängt. Wenn sie aus ist, ist der Verstärker ausgeschaltet.

Kann ich diesen Subwoofer ohne Subwoofer-Ausgang an meinem Verstärker verwenden?

Ja, verbinden Sie die linken und rechten Vorverstärkerausgänge des Verstärkers mit den Left/LFE- und Right-Eingängen des Subwoofers, oder verwenden Sie eine Hochpegelverbindung, falls verfügbar.

Was tun, wenn der Subwoofer nicht einschaltet?

Überprüfen Sie, ob der POWER-Schalter auf ON oder AUTO steht, das Netzkabel eingesteckt ist und die Steckdose funktioniert. Wenn die Anzeige aus bleibt, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG J 10 SUB JAMO

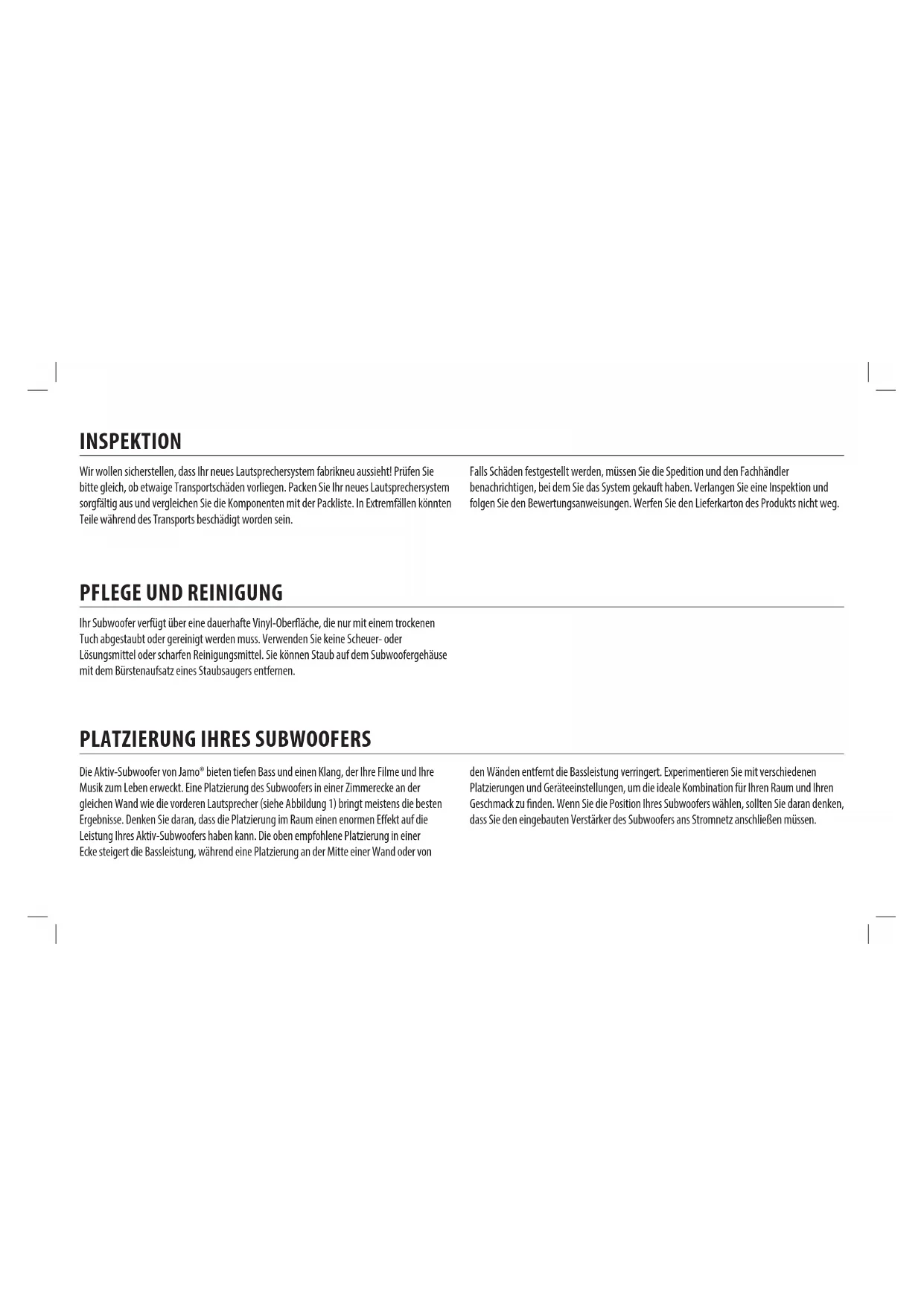

Wir wollen sicherrstellen, dass Ihr neuen Lautsprechersystem fabrikne ussieht! Prufen Sieitte möglich, ob etwaige Transportschäden vorliegen. Packen Sie ihr neuen Lautsprechersystem sorgfältig aus und vergleichen Sie die Componenten mit der Packliste. In Extremfällen konnten Teile während des Transports beschädigt worden sein.

Falls Schaden festgestellt werden, müssen Sie die Spedition und den Fachhändler benachrichtigen, bei dem Sie das System gekauft haben. Verlangen Sie eine Inspektion und folgen Sie den Bewertungsanweisungen. Werfen Sie den Lieferkarton des Produkts nicht weg.

PFLEGE UND REINIGUNG

Ihr Subwoofer verfügt über eine dauerhafte Vinyl-Oberfläche, die nur mit einem trockenen Tuch abgestaubt oder gereinigt werden muss. Verwenden Sie keine Scheuer- oder Lösungsmittel oder scharfen Reinigungsmittel. Sie konnen Staub auf dem Subwoofergehäuse mit dem Bürstenaufsatz eines Staubsaugers entfern.

PLATZIERUNG IHRES SUBWOOFERS

Die Aktiv-Subwoofer von Jamo bieten tiefen Bass und einen Klang, der ihre Filme und ihre Musik zum Leben erweckt. Eine Platzierung des Subwoofer in einer Zimmerecke an der gleichen Wand wie die vorderen Laufsprecher (siehe Abbildung 1) bringt meistens die besten Ergebnisse. Denken Sie daran, dass die Platzierung im Raum einen enormen Effekt auf die Leistung Ihres Aktiv-Subwoofer haben kann. Die oben empfohlene Platzierung in einer Ecke steigert die Basseleitung, während eine Platzierung an der Mitte einer Wand oder von

den Wänden entfern't die Bassleistung verringert. Experimentieren Sie mit verschiedene Platzierungen und Geräteinstellungen, um die ideale Kombination für ihren Raum und ihren Geschmack zu finden. Wenn Sie die Position Ihres Subwoofer's wahlen, sollen den daran denken, dass Sie den eingebauten Verträker des Subwoofer's ans Stromnetz anschließen müssen.

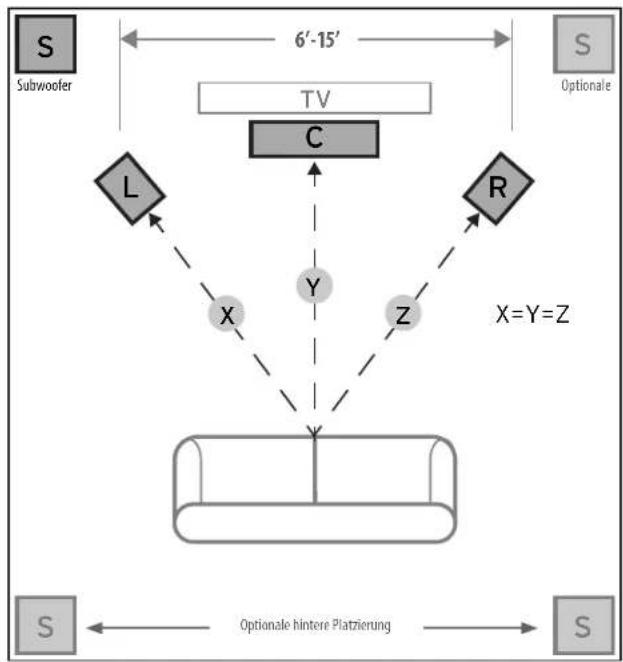

Abbildung 1
Lautsprecherplatzierung Im Hörbereich

GERMAN

ANSCHLUSSE UND REGLER

achtung: Stellen Sie vor der Herstellung von Anschlüssen sicher, dass der Subwoofer nicht an eine Steckdose angeschlossen ist.

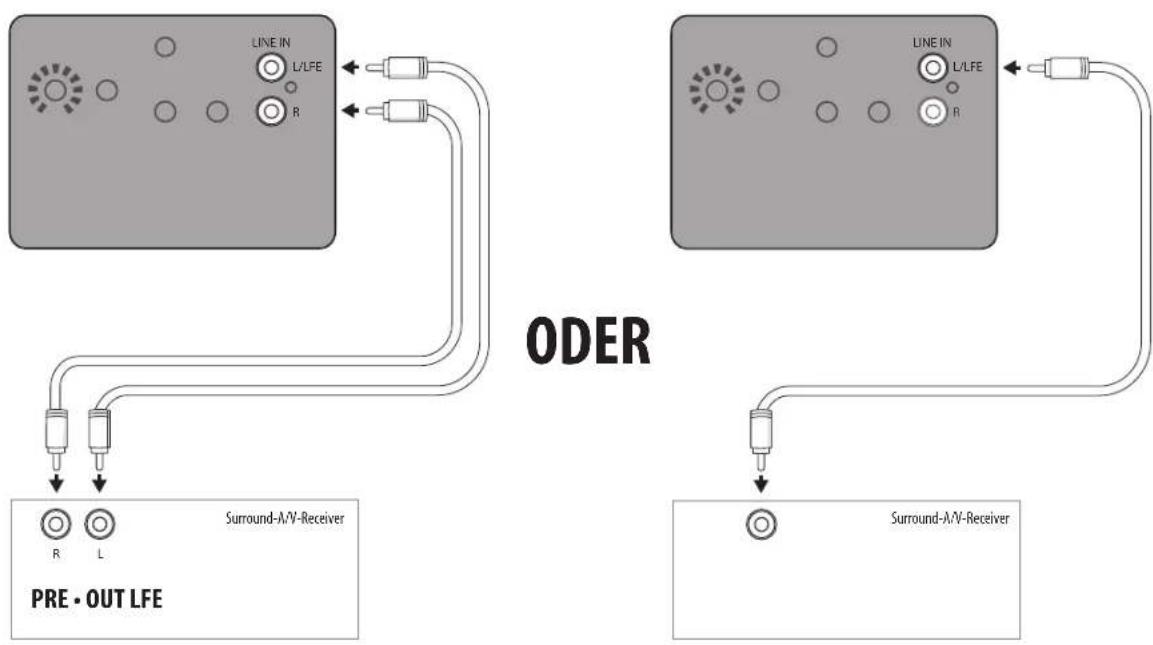

"LINE IN" Anschluss - Heutztage verfügen die meisten Surround-Receiver (und Vorsterärker) über einen Line-Level-Subwooferausgang, der als Subwoofer Pre Out, Sub Out, SW Out etc. bezeichnet wird. Wenn dieser Ausgang vorhanden ist, verbinden Sie ein Ende des Subwooferkabels damit und das andere Ende des Kabels an den Subwoofereingang LEFT/LFE. Dadurch kann Ihr Subwoofer sowohl für Musik als auch Surroundsound-Filme eingesetzt werden (nahere Hinweise finden Sie im Handbuch His Receivers). Falls Ihr Receiver keinen Subwooferausgang besitzt, können Sie auch die linken und rechten Vorverstärkerausgänge des Receivers (falls vorhanden) mit dem Left/ LFE- und rechten Eingang am Subwoofer verbinden.

Verstärkungsregler (LEVEL) — Wenn Ihr Subwoofer an den Subwooferausgang eines Surroundsound-Receivers angeschlossen ist, stellen Sie den Subwooferlautstärkeregler des Receivers zunachst auf die mittlere (0 dB) Position. Dann erhöhen Sie die Lautstärke (oder den Verstärkungsfaktor) des Subwoofer, bis der Lautstärkepegel des Subwoofers dem ihrer Hauptlaustricher entspricht. Nach Beendigung der Anpassung dient der Lautstärkeregler am Hauptverträker Ihres Systems bzw. am Vorverträker als gemeinsamer Lautstärkeregler für den Subwoofer und die Lautsprecher. Wenn Ihr Subwoofer an die linken und rechten Vorverträkerausgänge eines Receivers angeschlossen ist oder wenn er über die High-Level-Verbindung an die Lautsprecherterminals des Receivers angeschlossen ist, muss am Receptor keine Subwooferlautstärke eingestellt werden, bevör der Verstärkungsfaktor des Subwoofer's eingestellt wird.

"LOWPASS" (Tiefpass) - Der gewähte Crossover-Punkt bestimmt, wann tiefe Bassfrequenzen von den Lautsprichern an den Subwoofer „übergeben" werden. Wenn Sie den Crossover-Punkt am Receiver einstellen, drehen Sie den Tiefpassfilter-Regler am Subwoofer ganz nach rechts (160 Hz). Stellen Sie den Crossover-Punkt entsprechend der Grübe der im System verwendeten linken/

rechten Hauptlautsprecher ein. Als Faustregel gilt, dass man bei größeren Standlautsprechem den Crossover-Punkt zwischen 50 und 90Hz einstellt. Wenn Sie keinere Regallautsprecher oder Satellitenlautsprecher als Hauptlautsprecher verwenden, stellen Sie den Crossover-Punkt zwischen 90 und 150Hz ein. Jekleiner der Lautsprecher,estohoher die Einstellung, bis die Bassfrequenzen nach der kompletten Einrichtung Ihres Systems nahtlos zwischen Lautsprechem und Subwoofer ubergeben. Wenn Ihr Receiver keine Einstellung fur den Crossover-Punkt besitzt,stellen Sie stattdessen den Tieffpassfilter am Subwoofer im Rahmen der gleichen empfohlenen Einstellungen ein (weitere Informationen zum Einrichten der Lautsprecher finden Sie im Handbuch des Receivers).

PHASE0/180-Mit thisem Regler passen Sie die Ausgabe Ihres Subwoofer akustisch an die Hauptlautsprecher an. Wahlen Sie die Position (0^ oder 180^) , in der der Subwoofer an der Hörposition lauter klingt.

"POWER" AUTO/ON/OFF - Wenn der Schalter auf „ON/AUTO" liegt, schaltet sich der Subwoofer bei Entdeckung eines Signals automatisch ein. Wenn kein Signal vorhanden ist, schaltet er in den Standby-Modus nach 20 Minuten automatisch. Wenn dieser Schalter auf „OFF" liegt, bleibt der Subwoofer ausgeschelt, wenn der Netzschalter in der Position „OFF" ist.

LED-Netzanzeige - Diese LED an der vorderen Schallwand zeigt den Betriebsstatus des eingebauten Verstärkers. Die LED leuchtet grün auf, wenn der Verstärker eingeschelt ist und ein Signal empfangt. Wenn die LED gar nicht aufleucht, ist der Verstärker ausgeschelt. Weitere Informationen über die in thism Handbuch erwähnten Regler und das Bass-Management konnen Sie von Ihrem Fachhandler oder auf www.jamo.com erhalten.

Abbildung 2
Anschluss Für Den Subwoofer J 110, J 112
