J 10 SUB - 低音炮 JAMO - 免费用户手册

产品类型	有源低音炮
品牌	Jamo
型号	J 10 SUB
扬声器	10英寸 (25.4厘米)
内置功放	是
功放功率	约150W RMS
频率响应	30 - 160 Hz
低通滤波器截止频率	40 - 160 Hz (可调)
相位	0° / 180° (可切换)
电源模式	自动, 开, 关
输入	Line In (L/LFE, R)
尺寸 (高x宽x深)	约45 x 35 x 40厘米
重量	约16公斤
表面处理	耐磨乙烯基
保养	用干布或吸尘器刷除尘
安全	连接前请断开电源
可维修性	备件可通过售后服务获取
保修	请咨询经销商
随附配件	电源线, 使用说明书

常见问题 - J 10 SUB JAMO

Jamo J 10 SUB低音炮应放置在哪里以获得最佳性能？

将低音炮放置在房间角落，与前置扬声器同一面墙。角落位置可增加低音音量。尝试不同位置以获得最佳设置。

如何将低音炮连接到环绕声接收器？

使用低音炮线将接收器的Subwoofer Pre Out输出连接到低音炮的LEFT/LFE输入。确保连接前断开低音炮电源。

如何调节低通滤波器（Lowpass）？

如果接收器管理分频，将低音炮上的LOWPASS旋钮调至最大（160 Hz）。否则，根据扬声器尺寸调节：落地式扬声器50-90 Hz，书架式扬声器90-150 Hz。

如何调节低音炮的增益（音量）？

首先将低音炮音量调至中间位置或0 dB。然后增加增益，直到声级与主扬声器相匹配。

相位开关（0/180）的作用是什么？

它调整低音炮与扬声器之间的时间同步。选择在聆听位置产生最大功率的位置。

如何清洁低音炮？

乙烯基表面可用干布或吸尘器刷清洁。避免使用磨蚀性产品、溶剂或强力清洁剂。

AUTO/ON/OFF模式：如何工作？

在ON位置，低音炮持续开启。在AUTO位置，检测到信号时自动开机，无信号15-20分钟后进入待机。OFF切断电源。

前面板上的绿色指示灯表示什么？

绿灯亮表示功放已通电并接收到信号。如果熄灭，功放未通电。

我的功放没有低音炮输出，可以使用这个低音炮吗？

可以，将功放的左右前置输出连接到低音炮的Left/LFE和Right输入，或者使用高电平连接（如果可用）。

低音炮无法开机怎么办？

检查POWER开关是否置于ON或AUTO，电源线是否插好且插座有电。如果指示灯仍不亮，请联系售后服务。

用户手册 J 10 SUB JAMO

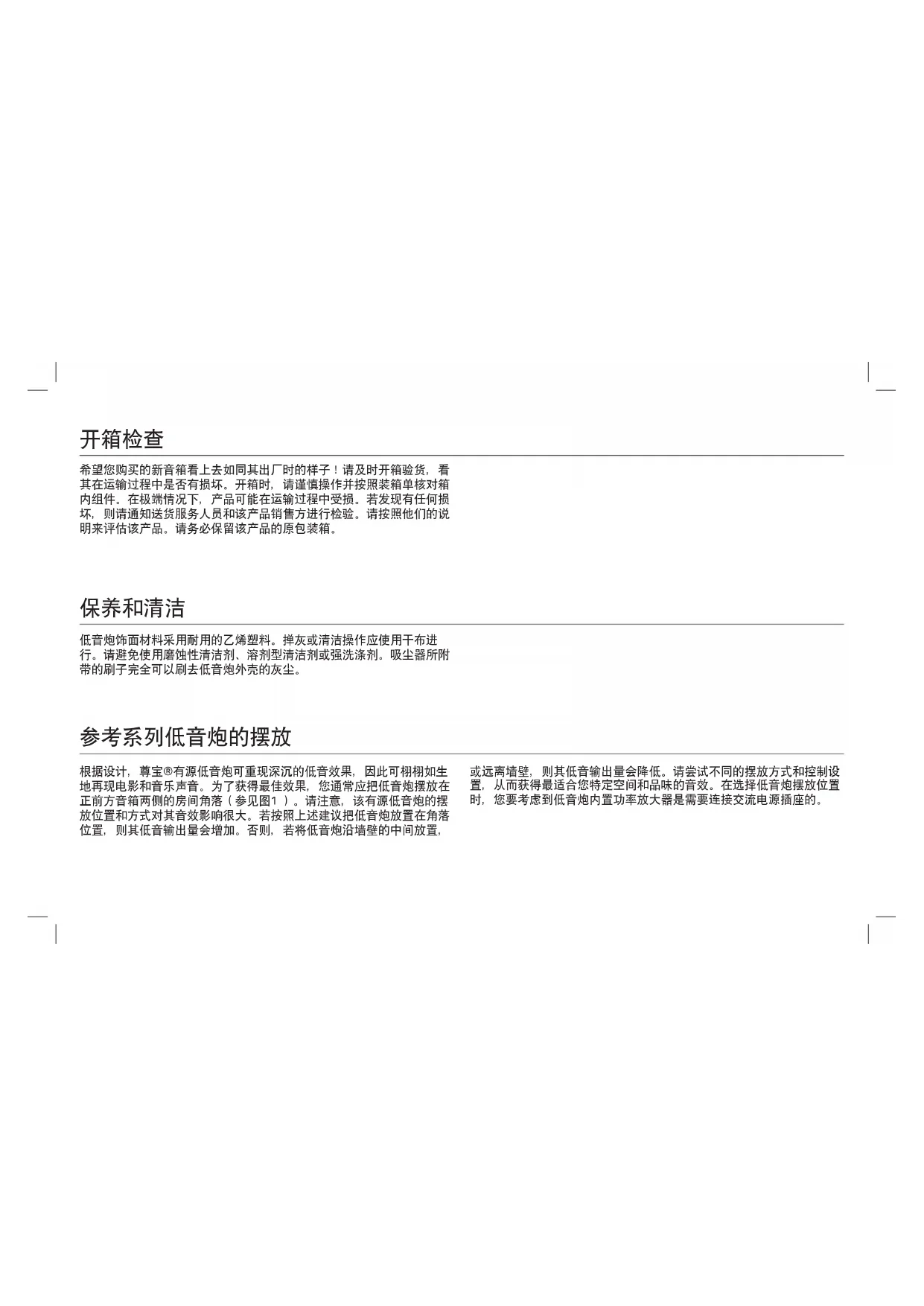

希望您购买的新音箱看上去如同其出厂时的样子！请及时开箱验货，看其在运输过程中是否有损坏。开箱时，请谨慎操作并按照装箱单核对箱内组件。在极端情况下，产品可能在运输过程中受损。若发现有任何损坏，则请通知送货服务人员和该产品销售方进行检验。请按照他们的说明来评估该产品。请务必保留该产品的原包装箱。

保养和清洁

低音炮饰面材料采用耐用的乙烯塑料。掸灰或清洁操作应使用干布进行。请避免使用磨蚀性清洁剂、溶剂型清洁剂或强洗涤剂。吸尘器所附带的刷子完全可以刷去低音炮外壳的灰尘。

参考系列低音炮的摆放

根据设计，尊宝®有源低音炮可重现深沉的低音效果，因此可栩栩如生地再现电影和音乐声音。为了获得最佳效果，您通常应把低音炮摆放在正前方音箱两侧的房间角落（参见图1）。请注意，该有源低音炮的摆放位置和方式对其音效影响很大。若按照上述建议把低音炮放置在角落位置，则其低音输出量会增加。否则，若将低音炮沿墙壁的中间放置

或远离墙壁，则其低音输出量会降低。请尝试不同的摆放方式和控制设置，从而获得最适合您特定空间和品味的音效。在选择低音炮摆放位置时，您要考虑到低音炮内置功率放大器是需要连接交流电源插座的。

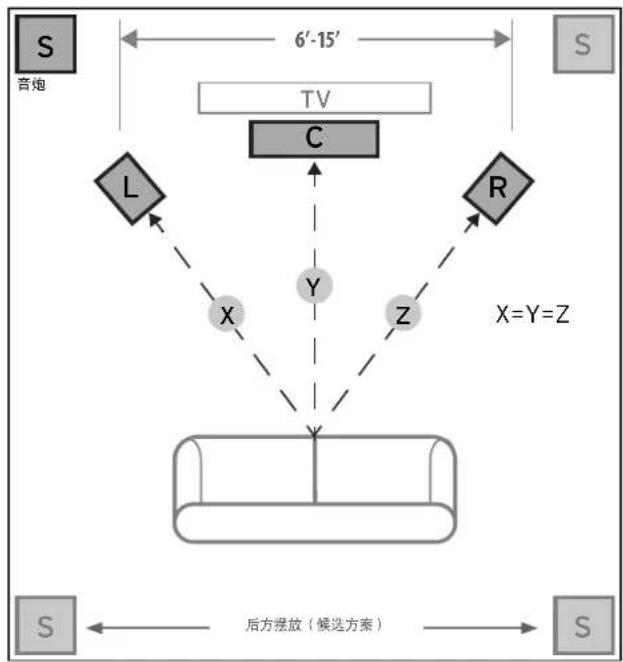

图1聆听区的音箱摆放方式

CHINESE

连接和控制

注意：做任何连接之前，请务必把低音炮电源线从墙壁交流电插座上拔掉。

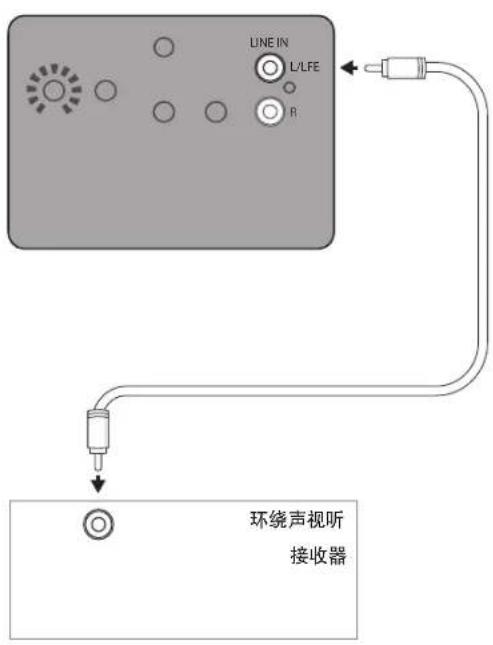

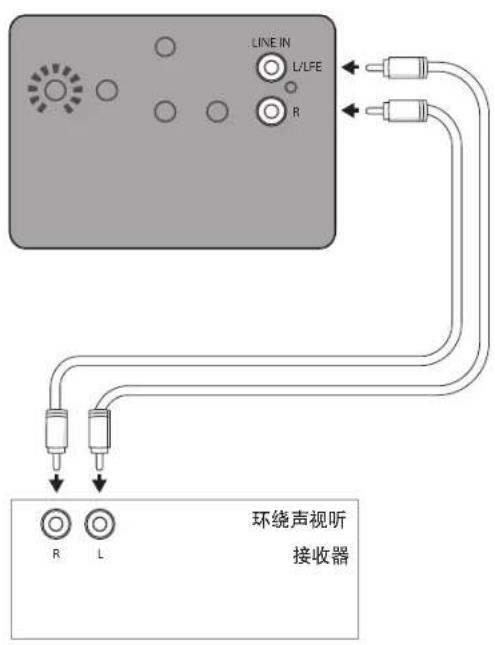

“LINEIN（线路输入）”连接：如今，大多数环绕声接收器（和前置放大器）配有专门用于连接低音炮的线路电平输出，该输出端标有：SubwooferPreOut,SubOut,SWOut等字样。若接收器配有这样的输出端，则低音炮电缆的一端应连接到接收器上的该输出端，另一端应连接到低音炮上标有LEFT/LFE字样的低音炮线路输入端。这样，低音炮可以播放音乐和电影环绕声（请参阅您的接收器设备说明书）。若接收器上没有低音炮输出端，但有左、右声道前置放大器输出端，则您可以将该前置放大器输出端连接到低音炮上的LEFT/LFE输入端。

“LEVEL”控制：若要把低音炮连接到环绕声接收器上的重低音输出端，则请首先把接收器上的低音炮音量控制装置调到“一半”或“0dB”位置，然后增加低音炮音量（或增益），直到低音炮的音量能匹配主音箱的输出音量。设置完成后，音响系统的主放大器音量控制装置或前置放大器音量控制装置可用来同时控制低音炮和其它音箱的音量。若把低音炮连接到接收器上的左/右前置放大器输出端，或通过高电平连线连接到接收器上的扬声器端子，那么在调整低音炮上的音量控制之前，无法在接收器上调整低音炮音量。

“LOWPASS”控制：选择分频点，是为了决定低于多高频率的低音信号将“移交”给低音炮播放。若要在接收器上设置该分频点，则请把低音炮上的低通滤波器旋钮向右旋到尽头（160赫兹）。请根据音响系统中使用的左/右主音箱的尺寸大小来设定分频点。作为一般规则，对于较大的落地式音箱，请把分频点设置为50-90赫兹。若使用小的“书架”系列音箱或“卫星”系列音箱作为主音箱，则把分频点设定为90-150赫兹。音箱越小，则分频点频率应越高。整个音响系统连接妥当之后，请调整分频点直到低音炮和其它音箱实现完美的低音融合。若

接收器上没有分频点设定装置，则您可以按照我们推荐的上述方式设定低音炮上的低通滤波器（请参见接收器说明书，了解音箱的更多设置信息）。

“PHASE”0/180度：该控制装置用来在声学上把低音炮的输出与主音箱的输出相互匹配。请选择0度或180度相位，看选择哪个相位能在聆听位置获得更多的低音炮输出。

“电源（POWER)” AUTO/ON/OFF（自动/开启/关闭）：该开关设到“ON”位置时，低音炮将始终打开。设到“AUTO”位置时，低音炮将在感应到信号时自动“打开”。如果没有信号，它将在15-20分钟内自动转入“待机模式”。设到“OFF”位置时，低音炮将始终“关闭”，直到该开关被手动调回至“ON”或“AUTO”位置。

电源LED指示灯：该指示灯位于前挡板，用于指示内置功放的工作状态。该指示灯呈现绿色时，说明放大器处于正在接收信号的工作状态。若指示灯不亮，则说明放大器处于关闭状态。有关本手册所述控制设置和低音管理方面的更多信息，请联系经销商或访问www.jamo.com

或

图2

J110、J112低音炮连接图

#
