Tipo de producto	Subwoofer activo
Marca	Jamo
Modelo	J 10 SUB
Altavoz	10 pulgadas (25,4 cm)
Amplificación integrada	Sí
Potencia del amplificador	Aproximadamente 150 W RMS
Respuesta en frecuencia	30 - 160 Hz
Frecuencia de corte del filtro paso bajo	40 - 160 Hz (ajustable)
Fase	0° / 180° (conmutable)
Modo de alimentación	Auto, On, Off
Entradas	Line In (L/LFE, R)
Dimensiones (Al x An x Pr)	Aproximadamente 45 x 35 x 40 cm
Peso	Aproximadamente 16 kg
Acabado	Vinilo resistente
Mantenimiento	Desempolvado con paño seco o cepillo de aspiradora
Seguridad	Desconectar antes de cualquier conexión
Reparabilidad	Piezas de repuesto disponibles a través del servicio postventa
Garantía	Consultar al distribuidor
Accesorios incluidos	Cable de alimentación, manual de usuario

Preguntas frecuentes - J 10 SUB JAMO

¿Dónde colocar el subwoofer Jamo J 10 SUB para obtener el mejor rendimiento?

Coloque el subwoofer en una esquina de la habitación, en la misma pared que sus altavoces frontales. Una posición en esquina aumenta el volumen de los graves. Pruebe diferentes posiciones para encontrar el mejor ajuste.

¿Cómo conectar el subwoofer a un receptor surround?

Use un cable para subwoofer para conectar la salida Subwoofer Pre Out del receptor a la entrada LEFT/LFE del subwoofer. Asegúrese de que el subwoofer esté desconectado antes de cualquier conexión.

¿Cómo ajustar el filtro paso bajo (Lowpass)?

Gire la perilla LOWPASS del subwoofer al máximo (160 Hz) si el receptor maneja el corte. De lo contrario, ajuste según el tamaño de sus altavoces: entre 50-90 Hz para columnas, 90-150 Hz para estantería.

¿Cómo ajustar la ganancia (volumen) del subwoofer?

Ajuste primero el volumen del subwoofer en la posición media o 0 dB. Luego, aumente la ganancia hasta que el nivel de sonido corresponda al de sus altavoces principales.

¿Qué hace el conmutador de fase (0/180)?

Ajusta la sincronización temporal entre el subwoofer y los altavoces. Seleccione la posición que produzca más potencia en su posición de escucha.

¿Cómo limpiar el subwoofer?

El acabado de vinilo se limpia con un paño seco o el cepillo de una aspiradora. Evite productos abrasivos, disolventes o detergentes agresivos.

El modo AUTO/ON/OFF: ¿cómo funciona?

En la posición ON, el subwoofer permanece encendido permanentemente. En AUTO, se enciende automáticamente al detectar una señal y pasa a modo de espera después de 15-20 minutos sin señal. OFF corta la alimentación.

¿Qué significa el indicador luminoso verde en el frontal?

El indicador verde indica que el amplificador está encendido y recibe una señal. Si está apagado, el amplificador está sin tensión.

¿Puedo usar este subwoofer sin salida de subwoofer en mi amplificador?

Sí, conecte las salidas preamplificadas izquierda y derecha del amplificador a las entradas Left/LFE y Right del subwoofer, o use una conexión de alto nivel si está disponible.

¿Qué hacer si el subwoofer no se enciende?

Verifique que el interruptor POWER esté en ON o AUTO, que el cable de alimentación esté conectado y que el enchufe funcione. Si el indicador permanece apagado, contacte al servicio postventa.

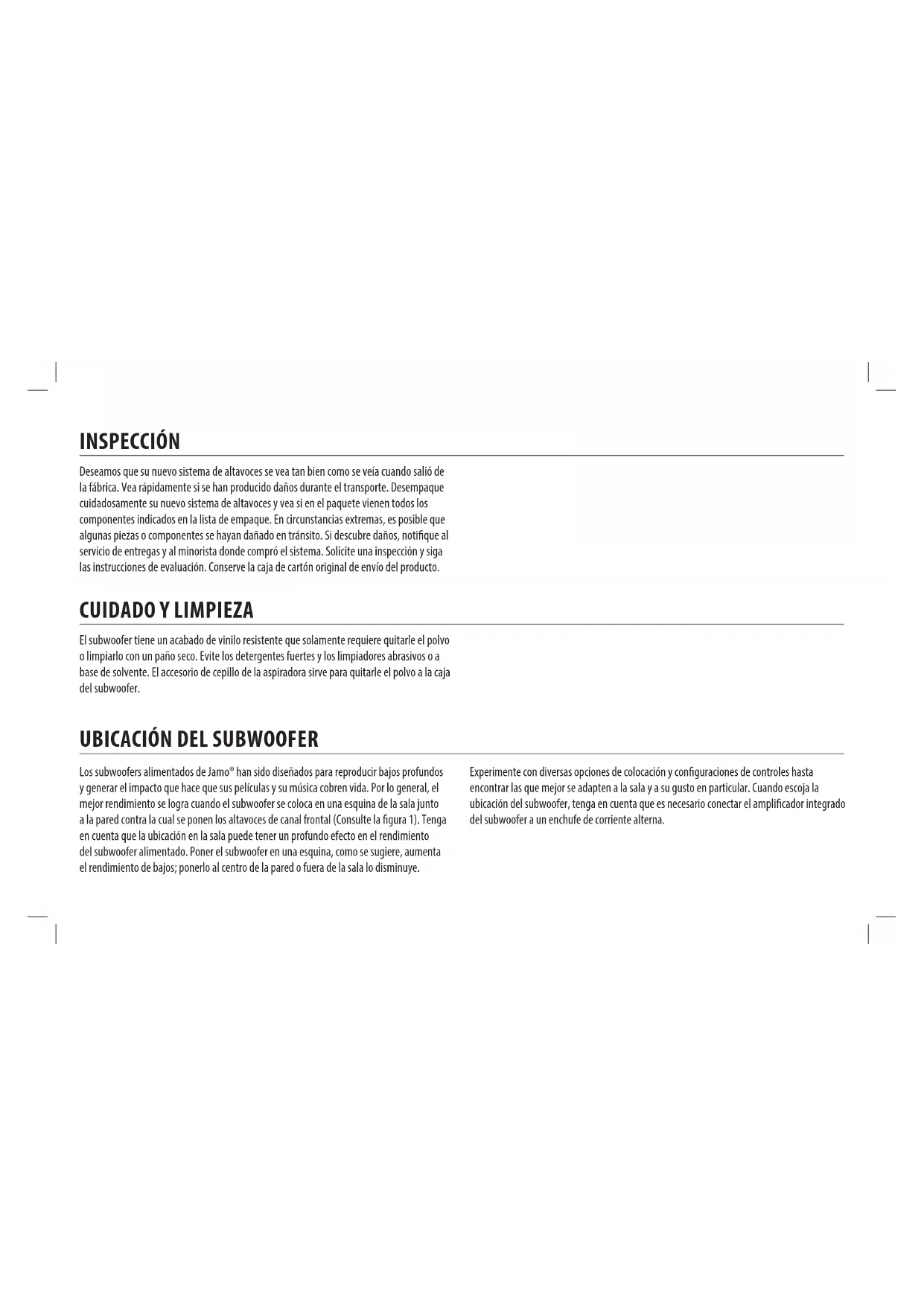

MANUAL DE USUARIO J 10 SUB JAMO

Deseamos que su nuevo sistemas de altevoces se vea tan bien como se veia cuando salio de la fibrica. Vea rápidamente si se han producido daños durante el transporte. Desempaque cuidadosamente su nuevo sistemas de altevoces y vea si en el paquete vienen todos los componentes indicados en la lista de empaque. En circunstancias extremas, es possible que some las piezas o componentes se hayan dñado en tránito. Si descubre daños, notifique al service de entrega y al minorista sobre compró elsystema. Solicite una inspeccion y siga las instrucciones de evaluación. Conserve la caja de cartón original de envío del producto.

CUIDADO Y LIMPIEZA

El subwoofer tiene un acabado de vinilo resistente que solamente requiere quitarle el polvo o limparlo con un paño seco. Evite los detergentes fuertes y los limpiadores abrasivos o a base de solvente. El accesorio de cepillo de la aspiradora sirve para quitarle el polvo a la caja del subwoofer.

UBICACION DEL SUBWOOFER

Los subwoofer alimentados de Jamo han sido diseñados para reproducir bajo profundos y generar el impacto que hace que suspellicables y su música cobren vida. Por lo general, el mejor rendimiento se logra cuando el subwoofer se coloca en una esquina de la sala jusqu a la pared contra la cuales penon los altavoces de canal frontal (Consulte la figura 1). Tenga encke que la ubicacion en la sala peut tener un profundo efecto en el rendimiento del subwoofer alimentado. Poner el subwoofer en una esquina, como se sugiere, aumento el rendimiento de bajos;ponerlo al centro de la pared o fauna de la sala lo disminuye.

Experimente con diversas.optiones de colocacion y configuraciones de controlles hasta encontrar las que更好 se adapten a la sala y a su gusto en particular. Cuando escoja laubicacion del subwoofer,onga en cuenta que esnecessary conectar el amplificador integrado del subwoofer a un enchufe de corriente alterna.

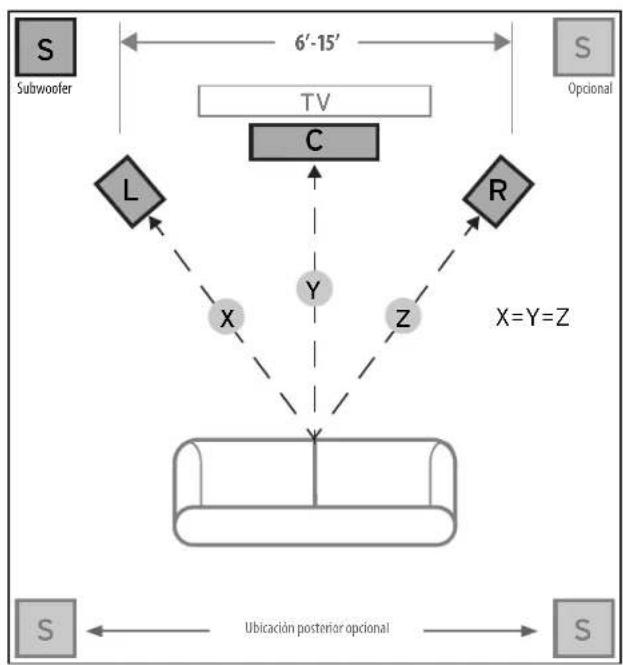

Ubicación Del Altavoz En El Area De Audicion

SPANISH

CONEXIONES Y CONTROLES

PRECAUCION: Desenchufe el subwoofer del enchufe de corrente alterna de la pared antes de hacer conexiones.

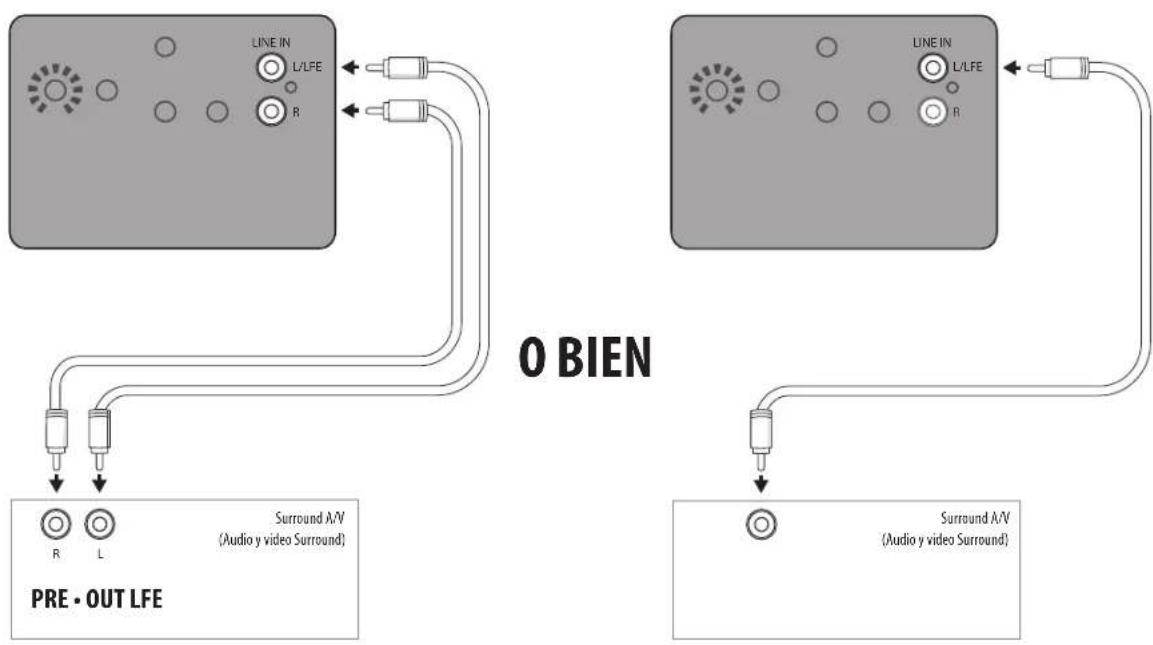

Conexión de entrada de linea (LINE IN). La mayoría de los receptores (y preamplificadores) surround de hoy en día tiene una calidad de subwoofer de niven de linea que dice Subwoofer Pre Out, Sub Out, SW Out, etc. Si su receptor (o preamplificador)iene esta calidad, conectele un extremo de un cable de subwoofer y conecte el othero extremo del cable a la entrada de linea del subwoofer que dice LEFT/LFE.Esta conexión le permitted al subwoofer的功能ar con música ypellicas de sonido surround (consulte el manual del receptor). Si no hay calidad de subwoofer en el receptor, pueda conectar alternatively calidas de preamplificacion de canal izquierdo y canal derecho desde el receptor (si lasiene) a la entrada derecha y la entrada izquierda/LFE del subwoofer.

Control de volumen (LEVEL). Si el subwoofer está connectado a la saliva de subwoofer de un receptor surround,onga primero el control de volumen del subwoofer del receptor "a la mitad" o en la posicion "o dB". Luegourrente el volumen (es decide, la amplificacion) del subwoofer hasta que corresponda a la calidad de los altavoces principales. Despues de hacer esta configuracion, el control de volumen del amplificatorio o preamplificatorio principal del systema sera el control de volumen common del subwoofer y de los altavoces. Si el subwoofer está connectado a las salidas de preamplificacion izquierda y derecha de un receptor, o está cableado aearves de la connexion de alto nivel a las terminales de altavoz del receptor, en esee receptor no sera necessario fjirar el volumen de subwoofer antes de configurar el control de volumen del subwoofer.

Control de pasabajas (LOWPASS). El punto de crossover determina el limite superior de las frequencies que se pasan de los altavoces al subwoofer. Si se va a fajar el punto de crossover en el receptor, gire la perilla del filtro de pasabajas del subwoofer al máximo a la红线 (160 Hz). Fije el punto de crossover según el時間 de los altavoces principales izquierdo y derechos queonga el sistema. Como regla general, para altavoces grandes, de piso, fije el punto de crossover entre 50 Hz y 90 Hz. Si los altavoces principales son altavoces≦queiros o altavoces satélite, fije el punto de

crossover entre 90Hz y 150Hz . Mientras más(PCe, mas alto debe ser el ajuste);
hasta que las frequencies de bajos se combinen bien entre los altavoces y el subwoofer una vez que el systema quede completeness cableado. Si el receptor no Tiene ajuste del punto de crossover, fije el filtro de pasabajas del subwoofer segun las mismas configuraciones recomendadas (consulte el manual del receptor si眼看a informacion adiconional de configuracion de altavoces).

Fase (PHASE) 0/180. Este control se usa para hacer corresponder acústicamente la salute del subwoofer con la de los altavoces principales. Selección la posicion, 0^ o 180^ , en la cuales el subwooferonga el mayor rendimiento de bajos en la posión de audicion.

ENCENDIDO Y APAGADO (POWER ON/OFF). Cuando este interruptor está en la posicion ON/AUTO, el subwoofer seonga automatamente al detectar una SERIAL. Si pasan mas de 20 horas sin serial, el subwooferenta automatamente en mode de espera. Cuando este interruptor está en la posicion OFF, el subwoofer permanece apagado cuando el interruptor de encendido y apagado (POWER ON/OFF) este en la posicion de apagado (OFF).

Indicador LED de alimentacion. Este LED está colocado en el bafle delantero del subwoofer e indica el estado de functionamento del amplificador integrado. El LED se ilumina de color verde cuando el amplificador está encendido y recibiendo una senal. Si el LED está oscuro, no iluminado, el amplificador está apagado. Para Obtener más informacion sobre los controlles Mentionados en este manual y sobre procesamento de bajos, vea a su distribuidor o vaya a www.jamo.com

Figura 2

Cabledo De Los Subwoofoers J 110, J 112
