Tipo di prodotto	Subwoofer attivo
Marca	Jamo
Modello	J 10 SUB
Altoparlante	10 pollici (25,4 cm)
Amplificazione integrata	Sì
Potenza dell'amplificatore	Circa 150 W RMS
Risposta in frequenza	30 - 160 Hz
Frequenza di taglio del filtro passa-basso	40 - 160 Hz (regolabile)
Fase	0° / 180° (commutabile)
Modalità di alimentazione	Auto, On, Off
Ingressi	Line In (L/LFE, R)
Dimensioni (A x L x P)	Circa 45 x 35 x 40 cm
Peso	Circa 16 kg
Finitura	Vinile resistente
Manutenzione	Spolverare con panno asciutto o spazzola dell'aspirapolvere
Sicurezza	Scollegare prima di qualsiasi collegamento
Riparabilità	Pezzi di ricambio disponibili tramite servizio post-vendita
Garanzia	Consultare il rivenditore
Accessori forniti	Cavo di alimentazione, manuale d'uso

Domande frequenti - J 10 SUB JAMO

Dove posizionare il subwoofer Jamo J 10 SUB per ottenere le migliori prestazioni?

Posizionare il subwoofer in un angolo della stanza, sulla stessa parete dei diffusori anteriori. Una posizione angolare aumenta il volume dei bassi. Provare diverse posizioni per trovare l'impostazione migliore.

Come collegare il subwoofer a un ricevitore surround?

Utilizzare un cavo per subwoofer per collegare l'uscita Subwoofer Pre Out del ricevitore all'ingresso LEFT/LFE del subwoofer. Assicurarsi che il subwoofer sia scollegato prima di qualsiasi collegamento.

Come regolare il filtro passa-basso (Lowpass)?

Ruotare la manopola LOWPASS del subwoofer al massimo (160 Hz) se il ricevitore gestisce il taglio. Altrimenti, regolare in base alle dimensioni dei diffusori: tra 50-90 Hz per colonne, 90-150 Hz per libreria.

Come regolare il guadagno (volume) del subwoofer?

Regolare prima il volume del subwoofer sulla posizione media o 0 dB. Quindi, aumentare il guadagno finché il livello sonoro corrisponde a quello dei diffusori principali.

Cosa fa il commutatore di fase (0/180)?

Regola la sincronizzazione temporale tra il subwoofer e i diffusori. Selezionare la posizione che produce la massima potenza alla posizione di ascolto.

Come pulire il subwoofer?

La finitura in vinile si pulisce con un panno asciutto o la spazzola di un aspirapolvere. Evitare prodotti abrasivi, solventi o detergenti aggressivi.

La modalità AUTO/ON/OFF: come funziona?

In posizione ON, il subwoofer rimane acceso permanentemente. In AUTO, si accende automaticamente al rilevamento di un segnale e passa in standby dopo 15-20 minuti senza segnale. OFF spegne l'alimentazione.

Cosa significa il LED verde sul pannello frontale?

Il LED verde indica che l'amplificatore è alimentato e riceve un segnale. Se spento, l'amplificatore è senza tensione.

Posso usare questo subwoofer senza uscita subwoofer sul mio amplificatore?

Sì, collegare le uscite preamplificate sinistra e destra dell'amplificatore agli ingressi Left/LFE e Right del subwoofer, oppure utilizzare una connessione di alto livello se disponibile.

Cosa fare se il subwoofer non si accende?

Verificare che l'interruttore POWER sia su ON o AUTO, che il cavo di alimentazione sia collegato e che la presa funzioni. Se il LED rimane spento, contattare il servizio post-vendita.

MANUALE UTENTE J 10 SUB JAMO

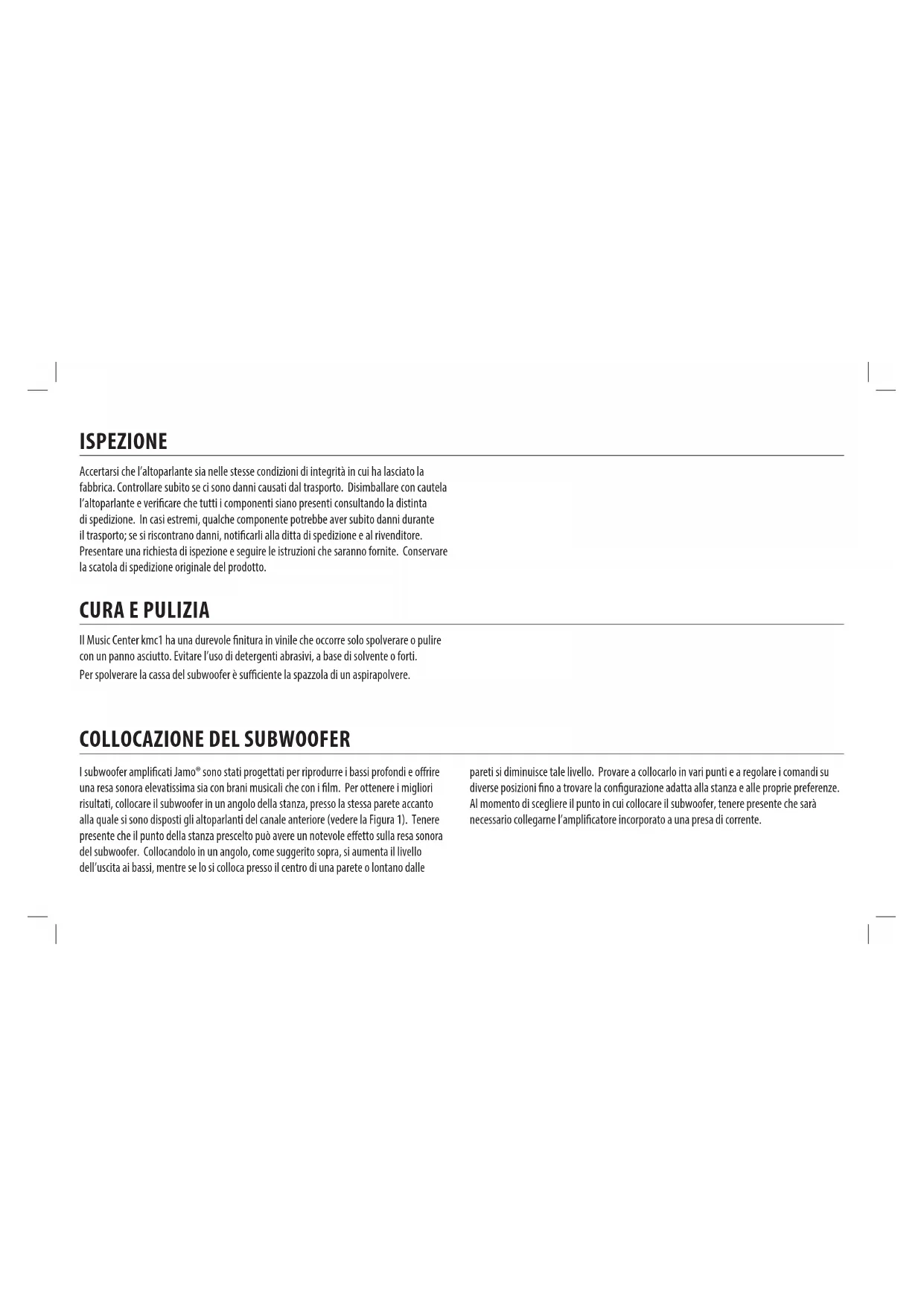

Accertarsi che l'altoparlante sia nelle stesse condizioni di integrità in cui ha lasciato la fabbrica. Controllare subito se ci sono danni causati dal trasporto. Disimballare con cautela l'altoparlante e verificare che tutti i componenti siano presenti consultando la distinta di spedizione. In casi estremi, quale componente potrebbe aver subito danni durante il trasporto; se si riscontrano anni, notificarli alla ditta di spedizione e al rivenditore. Presentare una richiesta di ispezione e seguire le istruzioni che saranno fornite. Conservare la scatola di spedizione originale del prodotto.

CURA E PULIZIA

Il Music Center kmc1 ha una durevole finitura in vinile che occorre solo spolverare o pulire con un panno asciutto. Evitare l'uso di detergenti abrasivi, a base di solvente o forti. Per spolverare la cassa del subwoofer è sufficiente la spazzola di un aspirapolvere.

COLLOCAZIONE DEL SUBWOOFER

I subwoofer amplificati Jamo® sono stati progettati per riproduire i bassi profondi e offrir une resa sonora elevatissima sia con brani musicali che con i film. Per ottenere i miglior risultati, collocare il subwoofer in un angolo della stanza, presso la stessa parete accanto alla quale si sono disposti gli altoparlanti del canale anteriore (vedere la Figura 1). Tenere presente che il punto della stanza prescelto poto averve un notevole effetto sulla resa sonora del subwoofer. Collocandolo in un angolo, come suggerito sopra, si aumento il livello dell'uscita ai bassi, nelle se lo si colloca presso il centro di una parete o lontano dalle

pareti si diminuisce tale livello. Provare a collocarlo in vari punti e a regolare i comandi su diverse posizioni fino a trovare la configurazione adatta alla stanza e alle proprie preferenze. Al momento di scegliere il punto in cui collocare il subwoofer, tenere presente che sare necessario collegame l'amplificatore incorporado a una presa di corrente.

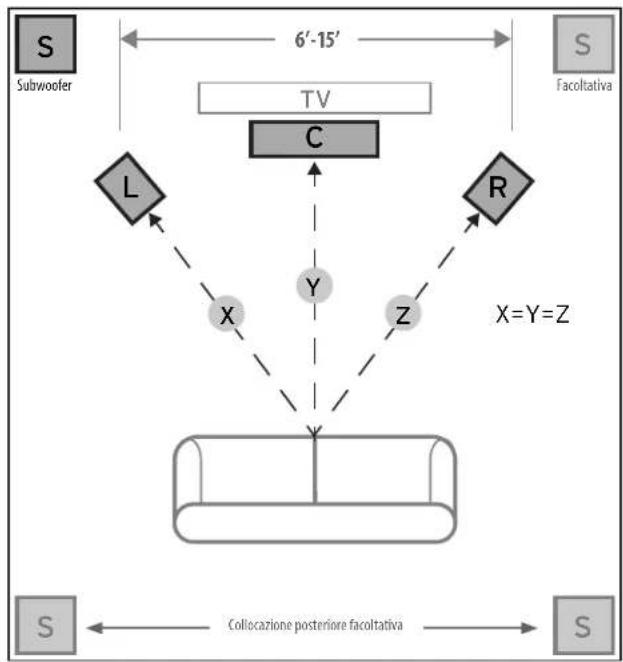

Figura 1
Collocazione Degli Altoparlanti Nell'area Di Ascolto

ITALIAN

CONNECTIONI E COMANDI

ATTENZIONE. Accertarsi che il subwoofer sa scollegato alla presa di corrente prima di eseguire qualsiasi connessione.

Connessione "LINE IN" (Ingresso linea) - La maggior parte degli attuali ricevitori surround (e preamplificatori) è dotata di un'uscita per subwoofer a livello di linea contrassegnata Subwoofer Pre Out, Sub Out, SW Out, ecc.; se esta uscita è presente, collegarla a un'estremità del cavo del subwoofer e collegare l'altra estremità del cavo all'ingreso di linea del subwoofer contrassegnato LEFT/LFE. Questa connessione consente al subwoofer di riproduire sia musica sia film con suono surround (consultare il manuale del ricevitore). Se nel ricevitore è assente un'uscita per subwoofer, in代替a se ne possono collegare le uscite per preamplificatore dei canali sinistro e destro agli ingressi sinistro(L)/LFE e destro (R) del subwoofer.

Comando "LEVEL" (Guadagno) - Se il subwoofer è collegato a un'uscita per subwoofer di un ricevitore surround, anzitutto portare il dato del volume subwoofer sul ricevitore a meta corsa ovvero nella posizione "0 dB", quindi augmentare il volume (il guadagno) del subwoofer finché non è uguale al livello di uscita degli altoparlanti principali. Completata esta impostazione, il dato del volume sul preamplificatore o sull'amplificatore principale dell'impianto regolaria contemporaneamente il dato siè del subwoofer si è degli altoparlanti. Se il subwoofer è collegato alle uscite per preamplificatore sinistra/destra di un ricevitore o ai terminali per altoparlanti del ricevitoretramite la connessione a livello alto, nel ricevitore non sare necessario impostare il dato del subwoofer prima di impostarne il guadagno.

Comando "LOWPASS" (Passa-basso) - Il punto di crossover presccto determina la frequenza alle quale le basse frequenze vengono "trasferite" dagli altoparlanti al subwoofer. Se si imposta il punto di crossover nel ricevitore, girare la manopola del filtrato passa-basso sul subwoofer sulla posizione di estrema destra (160Hz) . Impostare il punto di crossover in base alle dimensioni degli altoparlanti sinistro/destro utilizzati nell'implanto. Come regola generale, per altoparlanti da pavimento, più grande, impostare il punto di crossover tra 50e90Hz , nelle se si usano piccoli altoparlanti da scaffale ovvero

"satelliti" come atolparlanti principali, impostarlo tra 90 e 150 Hz. Quanto più piccolo è l'altoparlante, tanto magiore deve essere l'impostazione, finché le basse frequenze non sono "distribuite" bene tra gli atolparlanti e il subwoofer una volta completing le connessioni dell'impliano. Se il ricevitore non ha un punto di crossover impostabile, impostare invece ilhetto passa-basso sul subwoofer nelle stesso intervallo di valori raccomandi (consultare il manuale del ricevitore per ulteriori informazioni sull'impostazione degli atolparlanti).

"PHASE" 0/180 - Questo dato adatta acusticamente l'uscita del subwooferagli altoparlanti principali. Selezionare la posizione, 0^ o 180^ , in corrispondenza della quale il subwoofer ha un'uscita più alta nella posizione di ascolto.

"POWER" (Alimentazione) AUTO/ON/OFF - Quando questo lavoro è nella posizione "ON/AUTO", il subwoofer funziona automaticamente, accendendosi non appena rileva un segnale e entra em modo de espera après 20 minutos de ausência de sinal.. quando questo lavoro è nella posizione "OFF", il subwoofer rimane spento finché il lavoro rimane in tale posizione.

Spia LED di alimentazione - è situata sul diaframma anterioe e indica lo stato di funzionamento dell' amplificatore incorpore, accendendosi in verde quando l' amplificatore è acceso e riceve un segnale. Se la spia è spenta, l' amplificatore è spento. Per ulteriori informazioni sui comandi menzonati in questo manuale e sulla regolazione della risposta ai bassi rivolgersi al rivenditore o visitare www.jamo.com.

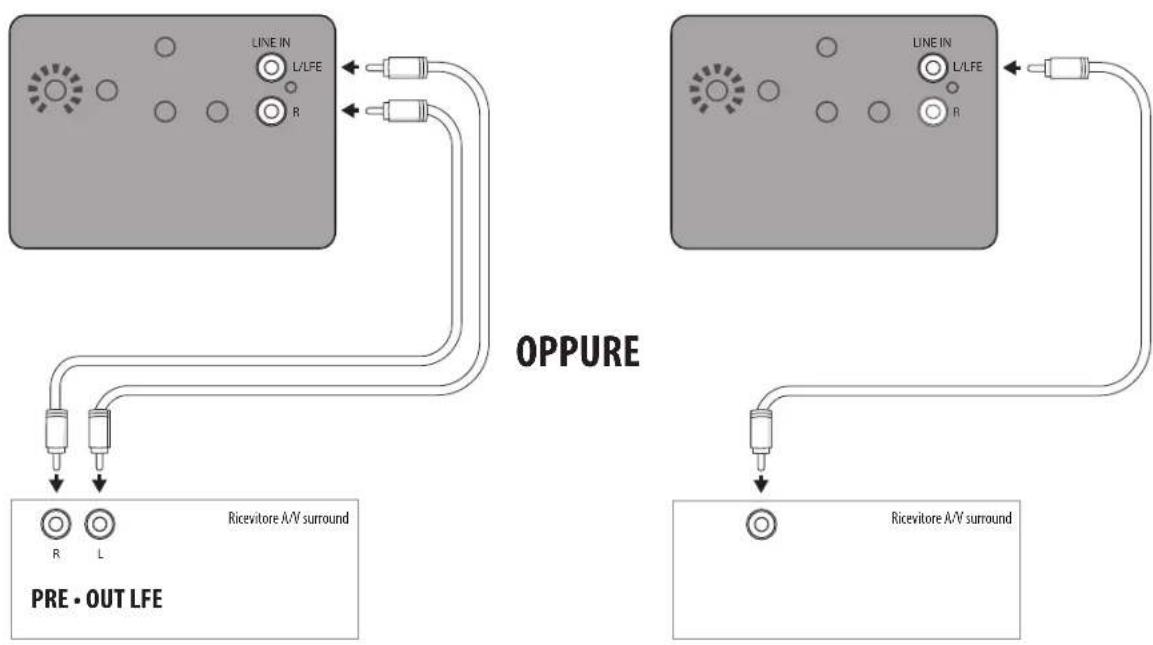

Figura 2

Connessioni Di Un Subwoofer J 110, J 112
