Tipo di prodotto	Subwoofer attivo
Marca	Jamo
Modello	S 810 SUB
Categoria	Subwoofer
Amplificatore	Integrato
Ingressi audio	Ingresso linea LFE (LEFT/LFE)
Regolazione del guadagno	Livello di uscita regolabile
Regolazione del filtro passa-basso	Frequenza di taglio da 50 a 160 Hz
Regolazione della fase	0° o 180°
Accensione	Auto (rilevamento segnale), On, Off
Standby automatico	Dopo 15-20 minuti senza segnale
Indicatore luminoso	Verde quando l'amplificatore è acceso e riceve un segnale
Finitura	Vinile resistente
Piedini	Piedini in gomma
Posizionamento consigliato	In un angolo, sulla stessa parete dei diffusori frontali
Pulizia	Spolverare con un panno asciutto; non utilizzare prodotti abrasivi o solventi
Alimentazione	Di rete (presa a muro)
Utilizzo	Home cinema e musica
Contenuto della confezione	Subwoofer, manuale di istruzioni
Compatibilità	Ricevitori surround con uscita Subwoofer Pre Out

Domande frequenti - S 810 SUB JAMO

Come collegare il subwoofer S 810 SUB a un ricevitore surround?

Collegare un cavo per subwoofer dall'uscita Subwoofer Pre Out del ricevitore all'ingresso LEFT/LFE del subwoofer. Assicurarsi che il subwoofer sia scollegato prima di qualsiasi connessione.

Qual è il miglior posizionamento per il subwoofer?

Per ottenere bassi ottimali, posizionare il subwoofer in un angolo della stanza, sulla stessa parete dei diffusori frontali. Evitare di posizionarlo al centro di una parete o della stanza perché ciò ridurrebbe il volume dei bassi.

Come regolare il volume del subwoofer?

Impostare prima il volume del subwoofer sulla posizione media tramite il ricevitore. Successivamente, aumentare il guadagno del subwoofer finché la sua potenza sonora corrisponde a quella dei diffusori principali.

Come regolare la frequenza di taglio del filtro passa-basso?

Per diffusori di grandi dimensioni, impostare il filtro passa-basso tra 50 e 90 Hz. Per diffusori da libreria o satellitari, impostare tra 90 e 150 Hz. Ruotare la manopola del filtro completamente verso destra (160 Hz) se si utilizza la regolazione dal ricevitore.

A cosa serve la regolazione della fase (0/180)?

Questa regolazione consente di adattare il livello acustico del subwoofer rispetto ai diffusori principali. Selezionare la posizione (0° o 180°) che produce più potenza nella posizione di ascolto.

Come utilizzare la modalità di accensione automatica?

Posizionare l'interruttore POWER su AUTO. Il subwoofer si accenderà automaticamente quando rileva un segnale e passerà in standby dopo 15-20 minuti senza segnale. Sono disponibili anche le posizioni ON e OFF.

Cosa fare se l'indicatore luminoso non si accende?

Verificare che il subwoofer sia collegato a una presa di corrente funzionante e che l'interruttore di alimentazione sia in posizione ON o AUTO. Se l'indicatore rimane spento, l'amplificatore è senza tensione; consultare un rivenditore Jamo.

Come pulire il subwoofer?

Utilizzare un panno asciutto per spolverare la finitura in vinile. Non utilizzare prodotti per la pulizia abrasivi, a base di solventi o detergenti aggressivi. È possibile utilizzare un aspirapolvere con spazzola.

Cosa fare se il subwoofer è stato danneggiato durante il trasporto?

Disimballare con cura e verificare che tutti i componenti siano presenti. Se si riscontrano danni, avvisare immediatamente il corriere e il rivenditore. Conservare l'imballaggio originale.

Posso utilizzare il subwoofer con diffusori da libreria?

Sì. Per diffusori da libreria o satellitari, impostare la frequenza di taglio del filtro passa-basso tra 90 e 150 Hz per una transizione armoniosa delle basse frequenze.

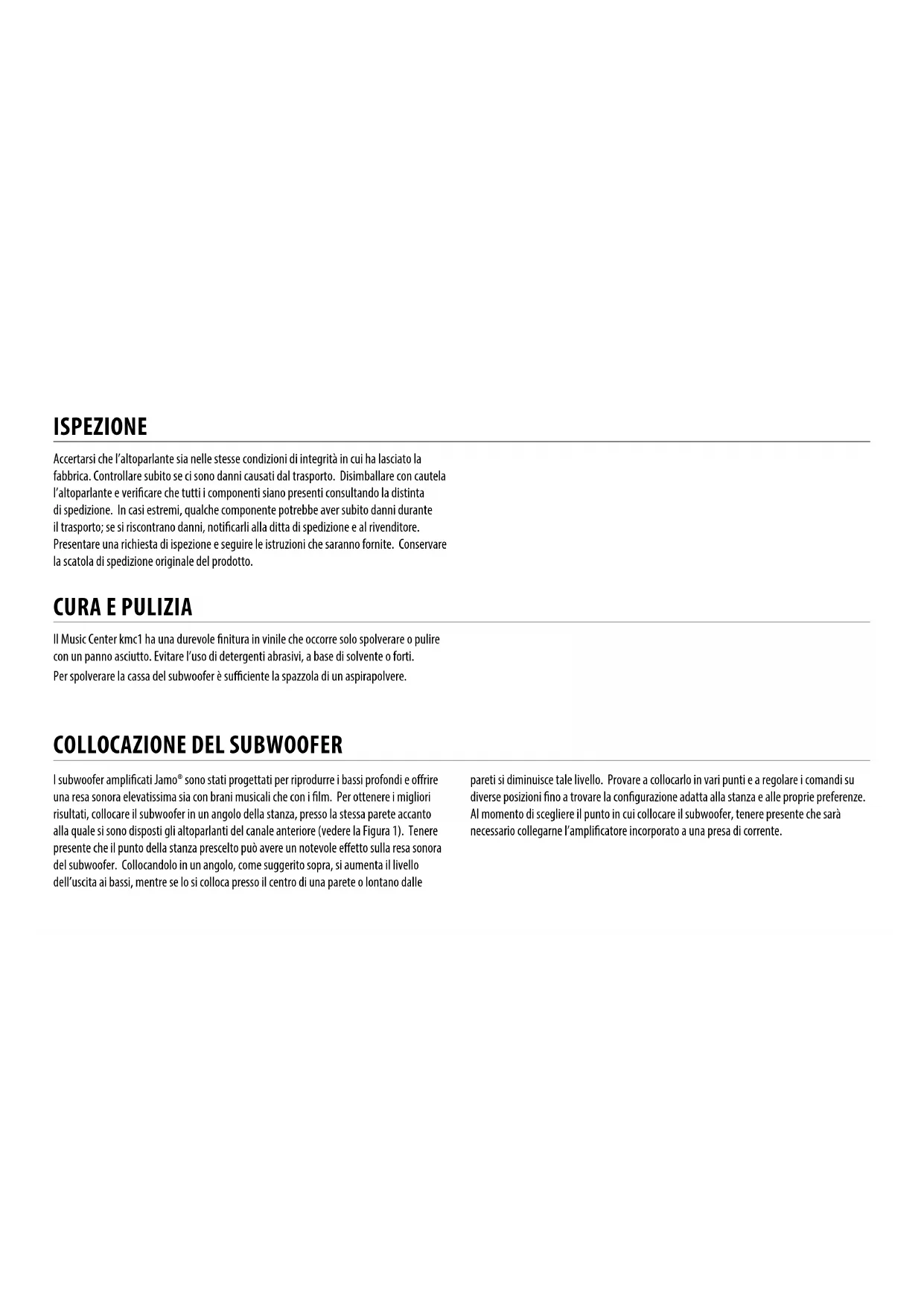

MANUALE UTENTE S 810 SUB JAMO

Accertarsi che l'altoparlante sia nelle stesse condizioni di integrità in cui ha lasciato la fabbrica. Controllare subito se ci sono danni causati dal trasporto. Disimballare con cautela l'altoparlante e verificare che tutti i componenti siano presenti consultando la distinta di spedizione. In casi estremi, quale componente potrebbe aver subito danni durante il trasporto; se si riscontrano danni, notificarli alla ditta di spedizione e al rivenditore. Presentare una richiesta di ispezione e seguire le istruzioni che saranno fornite. Conservare la scatola di spedizione originale del prodotto.

CURA E PULIZIA

Il Music Center kmc1 ha una direvole finitura in vinile che occorre solo spolverare o pulire con un panno asciutto. Evitare l'uso di detergenti abrasivi, a base di solvente o forti. Per spolverare la cassa del subwoofer è sufficiente la spazzola di un aspirapolvere.

COLLOCAZIONE DEL SUBWOOFER

I subwoofer amplificati Jamo® sono stati progettati per riproduire i bassi profondi e offrir una resa sonora elevatissima via con brani musicali che con i film. Per otteneri migliorisi risultati, collocare il subwoofer in un angolo della stanza, presso la stessa parete accanto alla quale si sono disposti gli altoparlanti del canale anteriore (vedere la Figura 1). Tenere presente che il punto della stanza prescelto può aver un notevole effetto sulla resa sonora del subwoofer. Collocandolo in un angolo, come suggerito sopra, si aumento il livello dell'uscita ai bassi, quando se lo si colloca保税e il centro di una parete o lontano delle

pareti si diminuisce tale livello. Provar a collocarlo in vari punti e a regolare i comandi su diverse posizioni fino a trovare la configurazione adatta alla stanza e alle proprie preferenze. Al momento di scegliere il punto in cui collocare il subwoofer, tenere presente che sare necessario collegarne l'amplificatore incorporado a una presa di corrente.

ITALIAN

Figura 1

Collocazione Degli Altoparlanti Nell'area Di Ascolto

CONNECTIONI E COMANDI

ATTENZIONE. Accertarsi che il subwoofer sa scollegato alla presa di corrente prima di eseguire qualiasi connessione.

Connessione "LINE IN" (Ingresso linea) - La maggior parte degli attuali ricevitori surround (e preamplificatori) è dotata di un'uscita per subwoofer a livello di linea contrassegnata Subwoofer Pre Out, Sub Out, SW Out, ecc.; se esta uscita è presente, collegarla a un'estremità del cavo del subwoofer e collegare l'altra estremità del cavo all'ingresso di linea del subwoofer contrassegnato LEFT/LFE. Questa connessione consente al subwoofer di riproduire sia musica sia film con suono surround (consultare il manuale del ricevitore).

Comando "LEVEL" (Guadagno) - Se il subwoofer è collegato a un'uscita per subwoofer di un ricevitore surround, anzitutto portare il dato del volume subwoofer sul ricevitore a meta corsa ovvero nella posizione "0 dB", quando augmentare il volume (il guadagno) del subwoofer finché non è uguali al livello di uscita degli altoparlanti principali. Completata esta impostazione, il dato del volume sul preamplificatore o sull'amplificatore principale dell'impianto regolera contemporaneamente il dato si dei subwoofer si degli altoparlanti.

Comando "LOWPASS" (Passa-basso) - Il punto di crossover prescêto determina la frequenza alle quale le basse frequence vengono "trasferite" dagli altoparlanti al subwoofer. Se si imposta il punto di crossover nel ricevitore, girare la manopola delhetto passa-basso sul subwoofer sulla posizione di estrema destra (160 Hz). Impostare il punto di crossover in base alle dimensioni degli altoparlanti sinistro/destro utilizzati nell'impianto. Come regola generale, per altoparlanti da pavimento, più grande, impostare il punto di crossover tra 50 e 90 Hz, nelle se si usano piccoli altoparlanti da scaffale overo "satelliti" come altoparlanti principali, impostarlo tra 90 e 150 Hz. Quanto più piccolo è l'altoparlante, tanto maggiore deve essere l'impostazione, finché le basse frequenze non sono "distribuite" bene tra gli altoparlanti e il subwoofer una volta completing le connessioni dell'impianto. Se il ricevitore non ha un punto di crossover impostabile, impostare"Invece ilhetto passa-basso sul subwoofer nelle stesso intervallo di valori raccomandi (consultare il manuale del ricevitore per ulteriori informazioni sull'impostazione degli altoparlanti).

"PHASE" 0/180 - Questo lavoro adatta acusticamente l'uscita del subwooferagli altoparlanti principali. Selezionare la posizione, 0^ o 180^ , in corrispondenza della quale il subwoofer ha un'uscita più alta nella posizione di ascolto.

"POWER" (Alimentazione) AUTO/ON/OFF - Quando questo dato è nella posizione "ON/AUTO", il subwoofer funzione automaticamente, accendendosi non appena rileva un segnale e entra en modo de espera après 20 minutos de ausência de sinal.. quando questo dato è nella posizione "OFF", il subwoofer rimane spento finché il dato rimane in tale posizione.

Spia LED di alimentazione - è situata sul diaframma anterio e indica lo stato di funzionamento dell' amplificatore incorpore, accendendosi in verde quando l' amplificatore è acceso e riceve un segnale. Se la spia è spenta, l' amplificatore è spento. Per ulteriori informazioni sui comandi menzionati in quello manuale e sulla regolazione della risposta ai bassi rivolgersi al rivenditore o visitare www.jamo.com.

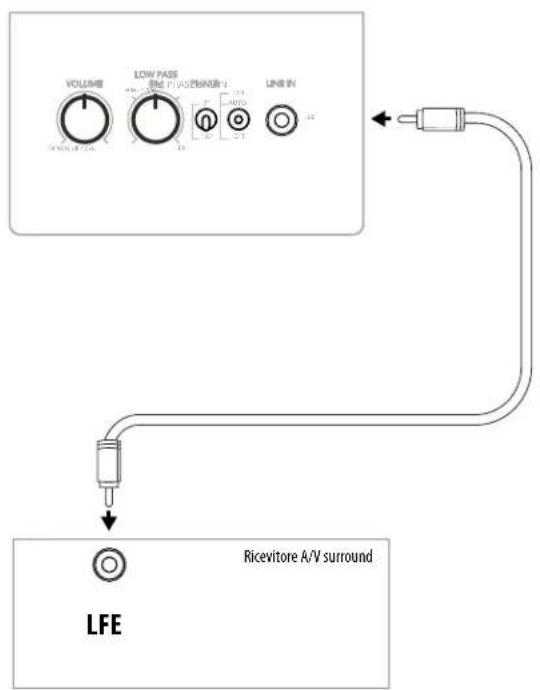

Figura 2
Connessioni Di Un Subwoofer

Figura 3
Piedini di gomma
