Type de produit	Caisson de basses actif
Marque	Jamo
Modèle	S 810 SUB
Catégorie	Caisson de basses
Amplificateur	Intégré
Entrées audio	Entrée ligne LFE (LEFT/LFE)
Réglage du gain	Niveau de sortie ajustable
Réglage du filtre passe-bas	Fréquence de coupure de 50 à 160 Hz
Réglage de phase	0° ou 180°
Mise sous tension	Auto (détection de signal), On, Off
Veille automatique	Après 15-20 minutes sans signal
Témoin lumineux	Vert lorsque l'amplificateur est sous tension et reçoit un signal
Finition	Vinyle résistant
Pieds	Pieds en caoutchouc
Positionnement recommandé	Dans un coin, sur le même mur que les enceintes frontales
Nettoyage	Dépoussiérage avec un chiffon sec ; ne pas utiliser de produits abrasifs ou solvants
Alimentation	Secteur (prise murale)
Utilisation	Home cinéma et musique
Contenu de l'emballage	Caisson de basses, notice d'utilisation
Compatibilité	Récepteurs surround avec sortie Subwoofer Pre Out

FOIRE AUX QUESTIONS - S 810 SUB JAMO

Comment brancher le caisson de basses S 810 SUB à un récepteur surround ?

Connectez un câble pour caisson de basses de la sortie Subwoofer Pre Out de votre récepteur à l'entrée LEFT/LFE du caisson de basses. Assurez-vous que le caisson est débranché avant tout branchement.

Quel est le meilleur emplacement pour le caisson de basses ?

Pour des graves optimaux, placez le caisson de basses dans un coin de la pièce, sur le même mur que vos enceintes frontales. Évitez de le placer au milieu d'un mur ou de la pièce car cela réduirait le volume des graves.

Comment régler le volume du caisson de basses ?

Réglez d'abord le volume du caisson sur la position médiane via le récepteur. Ensuite, augmentez le gain du caisson jusqu'à ce que sa puissance sonore corresponde à celle de vos enceintes principales.

Comment régler la fréquence de coupure du filtre passe-bas ?

Pour des enceintes de grande taille, réglez le filtre passe-bas entre 50 et 90 Hz. Pour des enceintes de bibliothèque ou satellites, réglez entre 90 et 150 Hz. Tournez le bouton du filtre au maximum vers la droite (160 Hz) si vous utilisez le réglage depuis le récepteur.

À quoi sert le réglage de phase (0/180) ?

Ce réglage permet d'ajuster le niveau acoustique du caisson de basses par rapport à vos enceintes principales. Sélectionnez la position (0° ou 180°) qui produit le plus de puissance à la position d'écoute.

Comment utiliser le mode de mise sous tension automatique ?

Placez le commutateur POWER sur AUTO. Le caisson se mettra automatiquement en marche lorsqu'il détecte un signal et passera en veille après 15-20 minutes sans signal. Les positions ON et OFF sont également disponibles.

Que faire si le témoin lumineux ne s'allume pas ?

Vérifiez que le caisson de basses est branché sur une prise secteur fonctionnelle et que l'interrupteur d'alimentation est en position ON ou AUTO. Si le témoin reste éteint, l'amplificateur est hors tension ; consultez un revendeur Jamo.

Comment nettoyer le caisson de basses ?

Utilisez un chiffon sec pour dépoussiérer la finition vinyle. N'utilisez pas de produits de nettoyage abrasifs, à base de solvant ou de détergents agressifs. Un aspirateur avec brosse peut être utilisé.

Que faire si le caisson de basses a été endommagé pendant le transport ?

Déballez soigneusement et vérifiez que tous les composants sont présents. Si des dommages sont constatés, avisez immédiatement le livreur et le revendeur. Conservez l'emballage d'origine.

Puis-je utiliser le caisson de basses avec des enceintes de bibliothèque ?

Oui. Pour des enceintes de bibliothèque ou satellites, réglez la fréquence de coupure du filtre passe-bas entre 90 et 150 Hz pour une transition harmonieuse des basses fréquences.

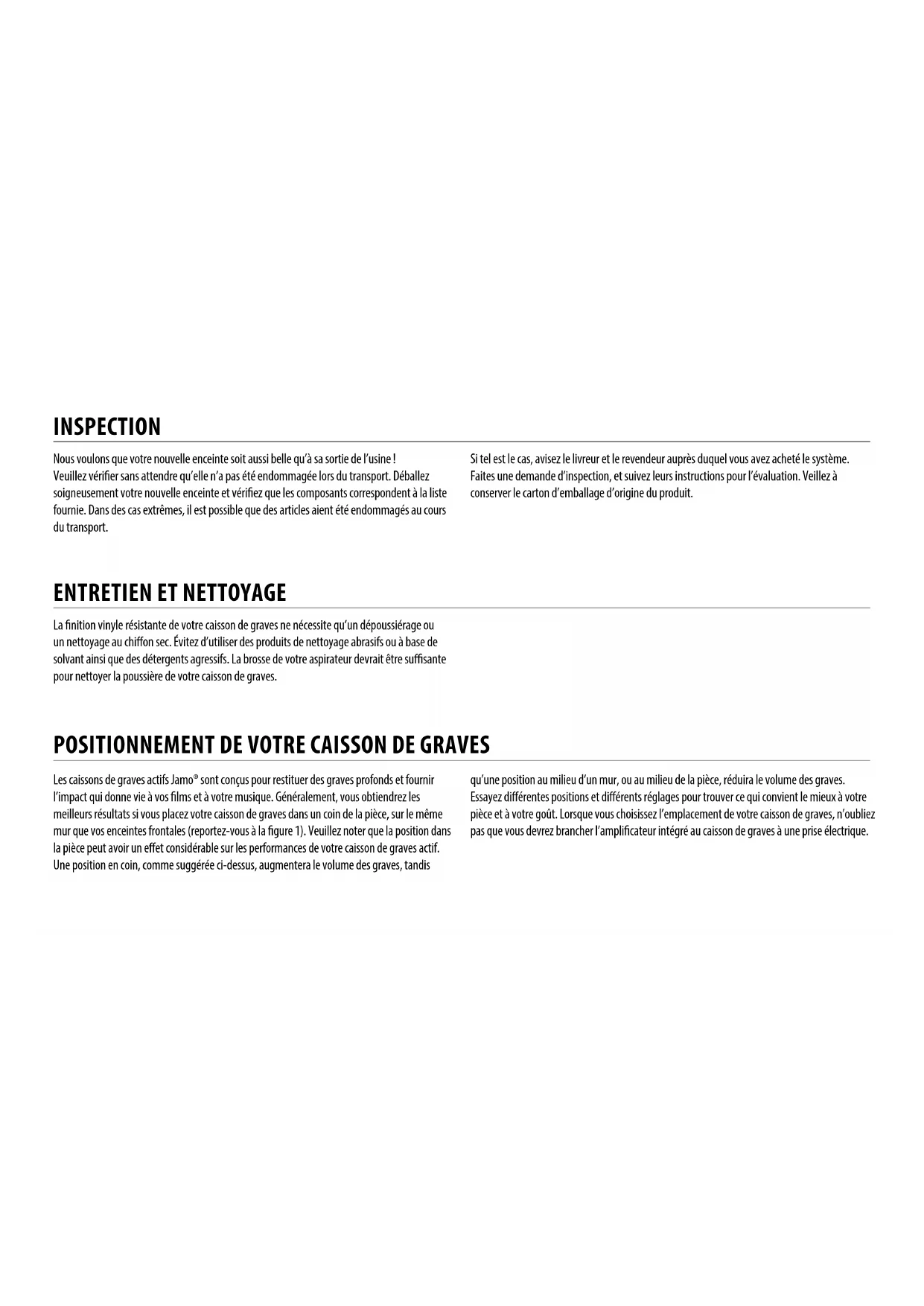

MODE D'EMPLOI S 810 SUB JAMO

Nous voulons que votre nouvelle enceinte soit aussi belle qu'a sa sortie de l'usine!
Veuillez vérifier sans attendre qu'elle n'a pas eté endommagée lors du transport. Déballez soigneusement votre nouvelle enceinte et vérifie que les composants correspondant à la liste fournie. Dans des cas extrêmes, il est possible que des articles aient eté endommagés au cours du transport.

Si tel est le cas, avise le livreur et le revendeur auprès duquel vous avez acheté le système. Faites une demande d'inspection, et suivez leurs instructions pour l'évaluation. Veillez à conserver le carton d'emballage d'origine du produit.

ENTRETIEN ET NETTOYAGE

La finition vinyle résistance de votre caisson de graves ne nécessite qu'un dépoussierage ou un nettoyage au chiffon sec. Évitez d'utiliser des produits de nettoyage abrasifs ou à base de solvant ainsi que des détergents agressifs. La Brosse de votre aspirateur devrait être suffisante pour nettoyer la poussière de votre caisson de graves.

POSITIONNEMENT DE VOTRE CAISSON DE GRAVES

Les caissons de graves actifs Jamo® sont concus pour restituer des graves profonds et fournir l'impact qui donne vie à vos films et à votre musique. Généralement, vous obtiendaç les salariés résultats si vous placez votre caisson de graves dans un coin de la pierce, sur le même mur que vos enceintes frontales (reportez-vous à la figure 1). Veuillez noter que la position dans la pierce peut avoir un effet considérable sur les performances de votre caisson de graves actif. Une position en coin, comme suggéré ci-dessus, augmentera le volume des graves, tandis

qu'une position au milieu d'un mur, ou au milieu de la pierce, réduira le volume des graves. Essayez différentes positions et différents réglages pour couver ce qui convient le moyen à votre pierce et à votre goût. Lorsque vous choisissez l'emplacement de votre caisson de graves, n'oubliez pas que vous devrez brancher l'amplificateur intégré au caisson de graves à une prise électrique.

FRENCH

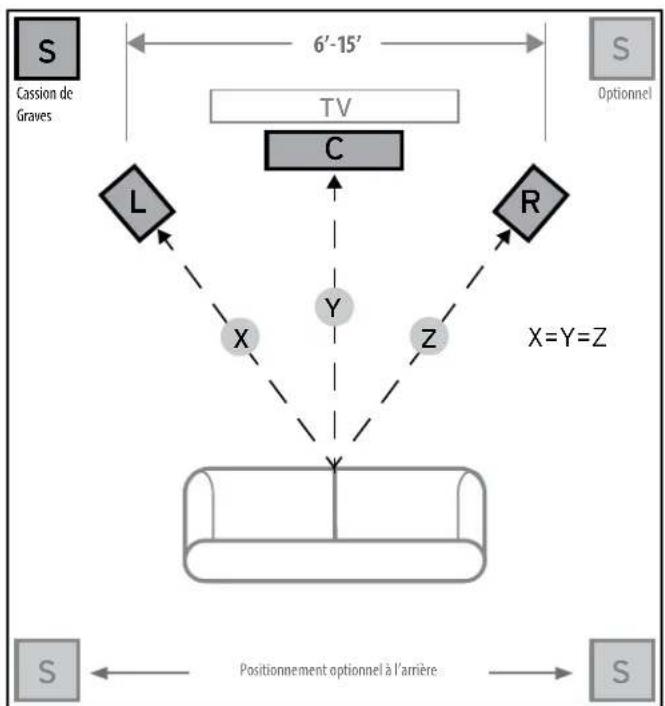

Figure 1

Positionnement Des Encentes Dans la Zone D'ecoute

BRANCHEMENTS ET RÉGLAGES

ATTENTION : Veillez à ce que le caisson de graves soit débranché de la prise murale avant d'effectuer tout raccordement.

Branchement d'entrée ligne (« LINE IN ») - La plupart des récepteurs (et préamplificateurs) surround d'aujourd'hui ont une sortie de niveau de préamplification pour caisson de graves intitulée Subwoofer Pre Out, Sub Out, SW Out, etc. Si vous disposez de cette sortie, branchez-y une extrémite d'un cable pour caisson de graves, et insérez l'autre extrémité du cable dans l'entrée de ligne du caisson de graves intitulée LEFT/LFE. Ce branchement permet au caisson de graves de fonctionner aussi bien avec de la musique qu'avocés des films en son surround (reportez-vous au manuel de votre récepteur).

Réglage du gain (« LEVEL ») - Si vous caisson de graves est connecté à la sortie « Subwoofer » d'un récepteur surround, réglez d'abord le volume du caisson de graves sur la position « mediane » ou « 0 dB » du récepteur. Ensuite, augmentez le volume (ou le gain) du caisson de graves jusqu'à ce que la puissance sonore diffusée par le caisson de graves corresponde à celle de vos enceintes principales. Une fois ce réglage terminé, le bouton de volume de l' amplificateur ou du préamplificateur de votre système assurances à la fois le réglage du volume de votre caisson de graves et de vos enceintes.

Réglage du filtre passere-bas (« LOWPASS ») - La fréquence de coupure désigné déterminé le point auquel les basses fréquences sont « transférées » des enceintes au caisson de graves. Pour régler la fréquence de coupure à partir du récepteur, tourmez le bouton du filtre passe-bas (Lowpass Filter) du caisson de graves au maximum vers la droite (160 Hz). Réglez la fréquence de coupure en fonction de la taille des enceintes gauche/droite principales que vous utilisez avec le système. En règle générale, pour des enceintes de grande taillie, de type colonne, réglez la fréquence de coupure entre 50 et 90 Hz. Si vous utilisez comme enceintes principales des enceintes de type bibliothèque ou satellite, réglez la fréquence de coupure entre 90 et 150 Hz. Plus l'enceinte est petite, plus le réglage doit être élevé pour que les basses fréquences se complètement harmonieusement entre les enceintes et votre caisson de graves une fois votre système entièrement installé. Si votre récepteur ne dispose pas d'un

réglage de fréquence de coupure, réglez le filtré passée-bas (Lowpass Filter) du caisson de graves en suivant les mêmes recommandations (consultez le manuel du récepteur pour des renseignements supplémentaires concernant l'installation des enceintes).

« PHASE » 0/180 - Ce réglage est utilisé pour ajuster le niveau acoustique du caisson de graves à vos enceintes principales. Sélectionné la position (0° ou 180°) pour laquelle votre caisson de graves produit davantage de puissance à la position d'écoute.

MISE SOUS TENSION (« POWER ») AUTO/ON/OFF - Lorsque ce commutateur est en position « ON», le caisson de graves reste en permanence sous tension. Lorsque ce commutateur est en position « AUTO », le caisson de graves se met automatiquement en marche des la détction d'un signal. Il passe en mode veille après 15-20 minutes sans signal. Lorsque le commutateur est en position « OFF», le caisson de graves reste en marche tant que l'interrupteur d'alimentation est en position « ON » ou « AUTO »

Témoin de mise sous tension - Situé sur le baffle avant, ce témoin indique l'état opérationnel de l' amplificateur intégré. Le témoin est allumé en vert lorsque l' amplificateur est sous tension et reçoit un signal. Si le témoin n'est pas allumé, l' amplificateur est hors tension. Pour plus de renseignements sur les réglages mentionnés dans ce manuel et sur la gestion des graves, adressez-vous à votre revendeur ou consultez www.jamo.com

Figure 2
Branchement D'un Caisson De Graves

Figure 3
Pieds en caoutchouc
