产品类型	有源低音炮
品牌	Jamo
型号	S 810 SUB
类别	低音炮
放大器	内置
音频输入	LFE线路输入 (LEFT/LFE)
增益调节	可调输出电平
低通滤波器调节	截止频率50-160 Hz
相位调节	0°或180°
开机模式	自动（信号检测），开，关
自动待机	无信号15-20分钟后
指示灯	放大器通电并收到信号时绿色
表面处理	耐用的乙烯基材质
脚垫	橡胶脚垫
推荐放置位置	角落，与前置音箱同一面墙
清洁	使用干布除尘；不要使用研磨剂或溶剂
电源	市电（墙壁插座）
用途	家庭影院和音乐
包装内容	低音炮，使用说明书
兼容性	具有低音炮Pre Out输出的环绕声接收器

常见问题 - S 810 SUB JAMO

如何将S 810 SUB低音炮连接到环绕声接收器？

将一根低音炮线从接收器的Subwoofer Pre Out输出连接到低音炮的LEFT/LFE输入。确保低音炮在连接前已断开电源。

低音炮的最佳放置位置是什么？

为了获得最佳低音效果，将低音炮放置在房间的角落，并位于与前置音箱同一面墙上。避免将其放置在墙壁或房间中央，因为这会减弱低音量感。

如何调节低音炮的音量？

首先通过接收器将低音炮音量设置为中间位置。然后逐渐增加低音炮的增益，直到其声压与主音箱匹配。

如何调节低通滤波器的截止频率？

对于大型音箱，将低通滤波器设置为50至90 Hz。对于书架箱或卫星音箱，设置为90至150 Hz。如果使用接收器进行设置，则将滤波器旋钮顺时针旋至最大（160 Hz）。

相位调节（0/180）的作用是什么？

此调节用于调整低音炮相对于主音箱的声学水平。选择（0°或180°）在聆听位置产生最大低音输出的位置。

如何使用自动开机模式？

将POWER开关置于AUTO位置。低音炮在检测到信号时会自动开机，并在无信号15-20分钟后进入待机模式。也可以选择ON和OFF位置。

如果指示灯不亮怎么办？

检查低音炮是否已插入正常工作的电源插座，并且电源开关处于ON或AUTO位置。如果指示灯仍然不亮，则放大器未通电；请联系Jamo经销商。

如何清洁低音炮？

使用干布擦拭乙烯基表面除尘。不要使用研磨性、溶剂性或强效清洁剂。也可以使用带刷头的吸尘器。

如果低音炮在运输过程中损坏怎么办？

小心拆箱并检查所有组件是否齐全。如果发现损坏，立即通知送货员和经销商。保留原包装。

我可以将低音炮与书架箱一起使用吗？

可以。对于书架箱或卫星音箱，将低通滤波器截止频率设置在90至150 Hz之间，以实现平滑的低频过渡。

用户手册 S 810 SUB JAMO

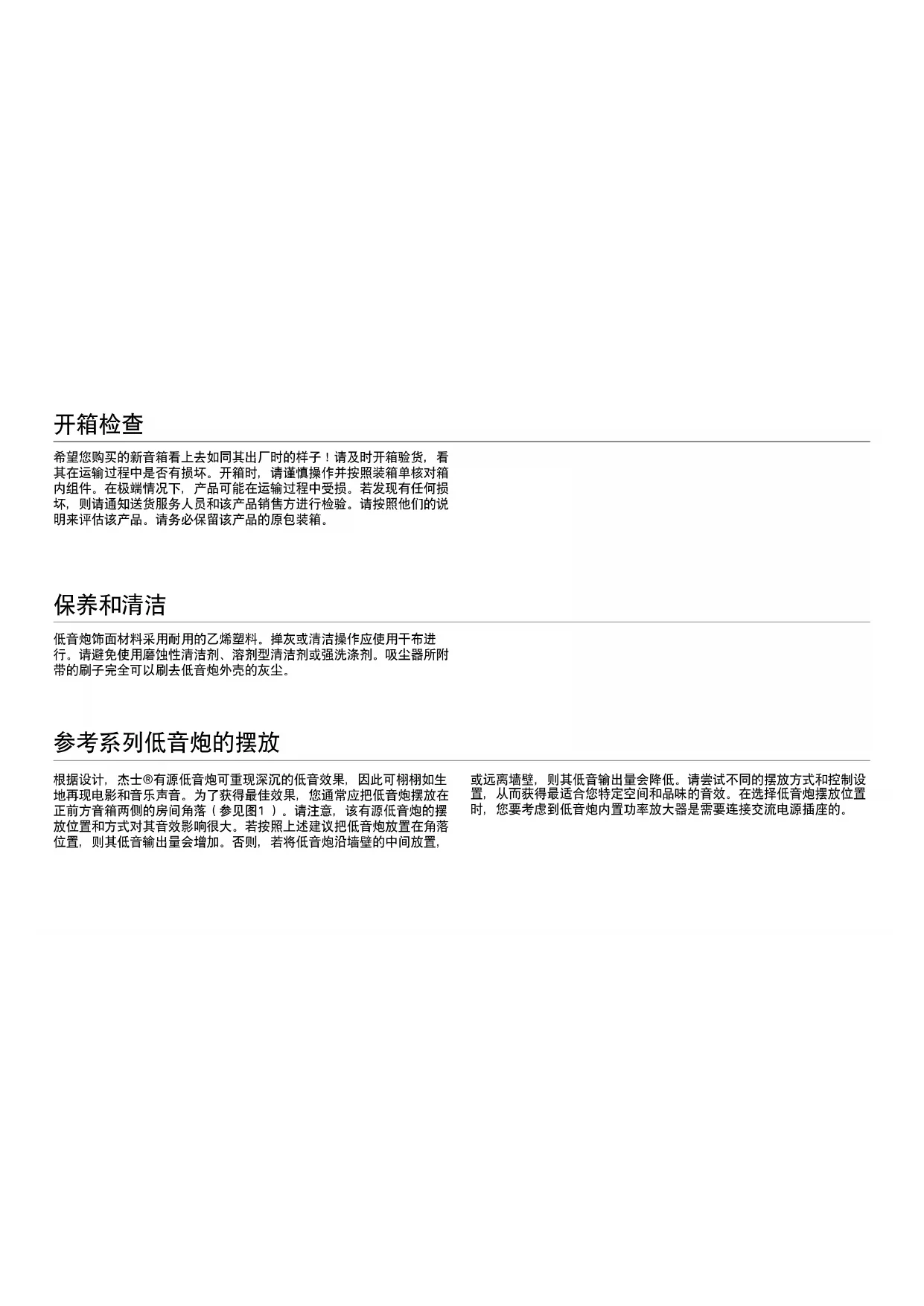

希望您购买的新音箱看上去如同其出厂时的样子！请及时开箱验货，看其在运输过程中是否有损坏。开箱时，请谨慎操作并按照装箱单核对箱内组件。在极端情况下，产品可能在运输过程中受损。若发现有任何损坏，则请通知送货服务人员和该产品销售方进行检验。请按照他们的说明来评估该产品。请务必保留该产品的原包装箱。

保养和清洁

低音炮饰面材料采用耐用的乙烯塑料。掸灰或清洁操作应使用干布进行。请避免使用磨蚀性清洁剂、溶剂型清洁剂或强洗涤剂。吸尘器所附带的刷子完全可以刷去低音炮外壳的灰尘。

参考系列低音炮的摆放

根据设计，杰士®有源低音炮可重现深沉的低音效果，因此可栩栩如生地再现电影和音乐声音。为了获得最佳效果，您通常应把低音炮摆放在正前方音箱两侧的房间角落（参见图1）。请注意，该有源低音炮的摆放位置和方式对其音效影响很大。若按照上述建议把低音炮放置在角落位置，则其低音输出量会增加。否则，若将低音炮沿墙壁的中间放置，

或远离墙壁，则其低音输出量会降低。请尝试不同的摆放方式和控制设置，从而获得最适合您特定空间和品味的音效。在选择低音炮摆放位置时，您要考虑到低音炮内置功率放大器是需要连接交流电源插座的。

CHINESE

图1
聆听区的音箱摆放方式

连接和控制

注意：做任何连接之前，请务必把低音炮电源线从墙壁交流电插座上拔掉。

“LINE IN（线路输入）”连接：如今，大多数环绕声接收器（和前置放大器）配有专门用于连接低音炮的线路电平输出，该输出端标有：Subwoofer Pre Out, Sub Out, SW Out等字样。若接收器配有这样的输出端，则低音炮电缆的一端应连接到接收器上的该输出端，另一端应连接到低音炮上标有LEFT/LFE字样的低音炮线路输入端。这样，低音炮可以播放音乐和电影环绕声（请参阅您的接收器设备说明书）。

“LEVEL”控制：若要把低音炮连接到环绕声接收器上的重低音输出端，则请首先把接收器上的低音炮音量控制装置调到“一半”或“0dB”位置，然后增加低音炮音量（或增益），直到低音炮的音量能匹配主音箱的输出音量。设置完成后，音响系统的主放大器音量控制装置或前置放大器音量控制装置可用来同时控制低音炮和其它音箱的音量。

“LOWPASS”控制：选择分频点，是为了决定低于多高频率的低音信号将“移交”给低音炮播放。若要在接收器上设置该分频点，则请把低音炮上的低通滤波器旋钮向右旋到尽头（160赫兹）。请根据音响系统中使用的左/右主音箱的尺寸大小来设定分频点。作为一般规则，对于较大的落地式音箱，请把分频点设置为50-90赫兹。若使用小的“书架”系列音箱或“卫星”系列音箱作为主音箱，则把分频点设定为90-150赫兹。音箱越小，则分频点频率应越高。整个音响系统连接妥当之后，请调整分频点直到低音炮和其它音箱实现完美的低音融合。若接收器上没有分频点设定装置，则您可以按照我们推荐的上述方式设定低音炮上的低通滤波器（请参见接收器说明书，了解音箱的更多设置信息）。

“PHASE”0/180度：该控制装置用来在声学上把低音炮的输出与主音箱的输出相互匹配。请选择0度或180度相位，看选择哪个相位能在聆听位置获得更多的低音炮输出。

“电源（POWER)” AUTO/ON/OFF（自动/开启/关闭）：该开关设到“ON”位置时，低音炮将始终打开。设到“AUTO”位置时，低音炮将在感应到信号时自动“打开”。如果没有信号，它将在15-20分钟内自动转入“待机模式”。设到“OFF”位置时，低音炮将始终“关闭”，直到该开关被手动调回至“ON”或“AUTO”位置。

电源LED指示灯：该指示灯位于前挡板，用于指示内置功放的工作状态。该指示灯呈现绿色时，说明放大器处于正在接收信号的工作状态。若指示灯不亮，则说明放大器处于关闭状态。有关本手册所述控制设置和低音管理方面的更多信息，请联系经销商或访问www.jamo.com

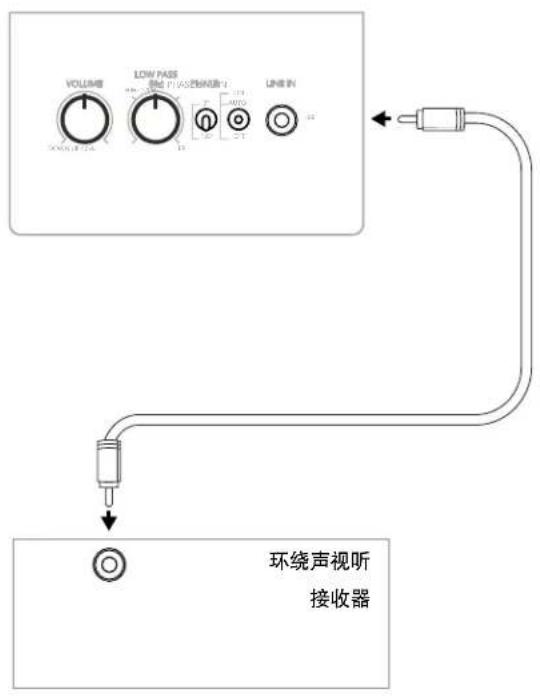

图2低音炮连接图

图3 橡胶支脚

#
