Technische Merkmale	Aktiver Subwoofer, 8-Zoll-Lautsprecher, 200 Watt RMS Leistung, Frequenzgang von 30 Hz bis 120 Hz
Verwendung	Ideal für Heimkino- und Audiosysteme, verbessert die Bassfrequenzen für ein immersives Klangerlebnis
Wartung und Reparatur	Regelmäßig die Verbindungen überprüfen, das Gitter und das Gehäuse mit einem weichen Tuch reinigen, bei internen Reparaturen einen Fachmann konsultieren
Sicherheit	Nur mit einer kompatiblen Stromquelle verwenden, Feuchtigkeit vermeiden, das Gehäuse nicht ohne entsprechende Ausbildung öffnen
Allgemeine Informationen	Abmessungen: 30 x 30 x 30 cm, Gewicht: 10 kg, 2 Jahre Garantie, erhältlich in schwarzer oder weißer Ausführung

Häufig gestellte Fragen - S 810 SUB JAMO

Der JAMO S 810 SUB Subwoofer lässt sich nicht einschalten. Was soll ich tun?

Überprüfen Sie, ob das Netzkabel korrekt an eine funktionierende Steckdose angeschlossen ist. Stellen Sie außerdem sicher, dass der Netzschalter auf der Rückseite des Subwoofers auf "ON" steht.

Ich höre Knacken oder unerwünschte Geräusche vom Subwoofer. Was soll ich tun?

Überprüfen Sie, ob alle Kabel korrekt angeschlossen und in gutem Zustand sind. Stellen Sie sicher, dass der Subwoofer von elektromagnetischen Störquellen entfernt ist und die Verbindungen fest sitzen.

Der Klang des Subwoofers ist zu leise. Wie kann ich ihn lauter machen?

Überprüfen Sie die Lautstärke am Subwoofer sowie an Ihrem Audiogerät. Stellen Sie sicher, dass der Subwoofer in den Audioeinstellungen Ihres Systems korrekt konfiguriert ist.

Mein JAMO S 810 SUB Subwoofer verbindet sich nicht mit meinem Audiosystem. Was soll ich tun?

Überprüfen Sie, ob Sie den richtigen Verbindungstyp verwenden (RCA-Kabel, Lautsprecherkabel oder kabellos). Stellen Sie außerdem sicher, dass das Audiosystem mit dem Subwoofer kompatibel ist.

Der Subwoofer gibt verzerrten Klang von sich. Was kann ich tun?

Überprüfen Sie, ob der Subwoofer nicht zu laut eingestellt ist und ob er richtig im Raum platziert ist. Versuchen Sie, die Lautstärke zu reduzieren und den Subwoofer neu zu positionieren, um die Klangqualität zu optimieren.

Wo sollte ich meinen JAMO S 810 SUB platzieren, um den besten Klang zu erzielen?

Es wird empfohlen, den Subwoofer in einer Raumecke oder nahe einer Wand zu platzieren, um die Bassverstärkung zu verbessern. Vermeiden Sie es, ihn in engen Räumen zu platzieren.

Der Subwoofer funktioniert, produziert aber keinen Bass. Was soll ich tun?

Überprüfen Sie die Frequenzweicheinstellungen am Subwoofer und stellen Sie sicher, dass sie für Ihr Audiosystem geeignet sind. Testen Sie auch verschiedene Audioquellen, um das Problem zu beurteilen.

Wie kann ich meinen JAMO S 810 SUB Subwoofer reinigen?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzustauben. Vermeiden Sie aggressive Chemikalien, die die Oberfläche beschädigen könnten.

BEDIENUNGSANLEITUNG S 810 SUB JAMO

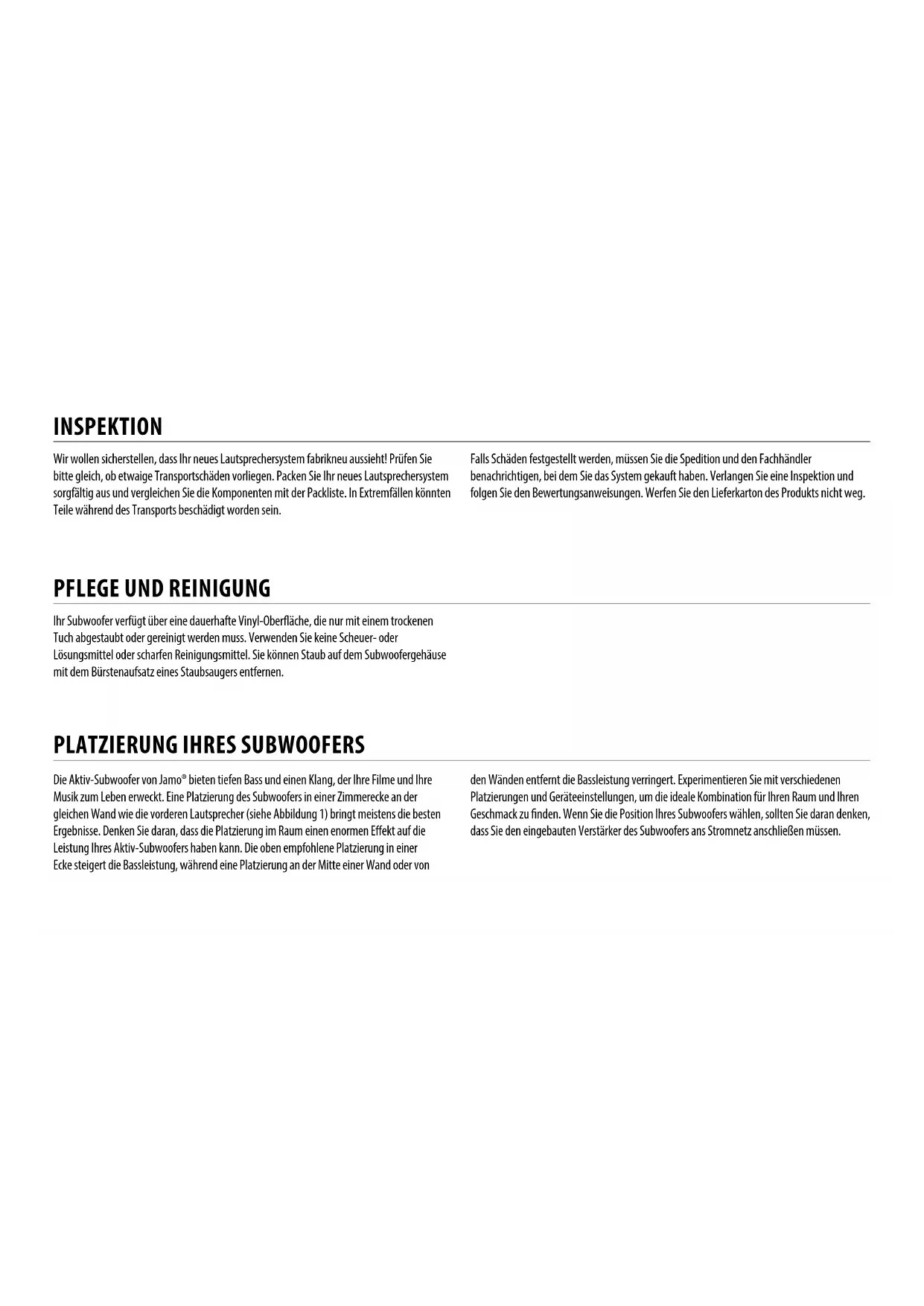

AUTO OFF LFE DOWN UP 40Hz 80Hz 120Hz LFE LFE Figure 2 Branchement D’un Caisson De Graves Récepteur A/V surround Figure 3 Pieds en caoutchoucPLATZIERUNG IHRES SUBWOOFERS Die Aktiv-Subwoofer von Jamo® bieten tiefen Bass und einen Klang, der Ihre Filme und Ihre Musik zum Leben erweckt. Eine Platzierung des Subwoofers in einer Zimmerecke an der gleichen Wand wie die vorderen Lautsprecher (siehe Abbildung 1) bringt meistens die besten Ergebnisse. Denken Sie daran, dass die Platzierung im Raum einen enormen Eekt auf die Leistung Ihres Aktiv-Subwoofers haben kann. Die oben empfohlene Platzierung in einer Ecke steigert die Bassleistung, während eine Platzierung an der Mitte einer Wand oder von den Wänden entfernt die Bassleistung verringert. Experimentieren Sie mit verschiedenen Platzierungen und Geräteeinstellungen, um die ideale Kombination für Ihren Raum und Ihren Geschmack zu nden. Wenn Sie die Position Ihres Subwoofers wählen, sollten Sie daran denken, dass Sie den eingebauten Verstärker des Subwoofers ans Stromnetz anschließen müssen. Wir wollen sicherstellen, dass Ihr neues Lautsprechersystem fabrikneu aussieht! Prüfen Sie bitte gleich, ob etwaige Transportschäden vorliegen. Packen Sie Ihr neues Lautsprechersystem sorgfältig aus und vergleichen Sie die Komponenten mit der Packliste. In Extremfällen könnten Teile während des Transports beschädigt worden sein. Falls Schäden festgestellt werden, müssen Sie die Spedition und den Fachhändler benachrichtigen, bei dem Sie das System gekauft haben. Verlangen Sie eine Inspektion und folgen Sie den Bewertungsanweisungen. Werfen Sie den Lieferkarton des Produkts nicht weg. INSPEKTION Ihr Subwoofer verfügt über eine dauerhafte Vinyl-Oberäche, die nur mit einem trockenen Tuch abgestaubt oder gereinigt werden muss. Verwenden Sie keine Scheuer- oder Lösungsmittel oder scharfen Reinigungsmittel. Sie können Staub auf dem Subwoofergehäuse mit dem Bürstenaufsatz eines Staubsaugers entfernen.

PFLEGE UND REINIGUNGS

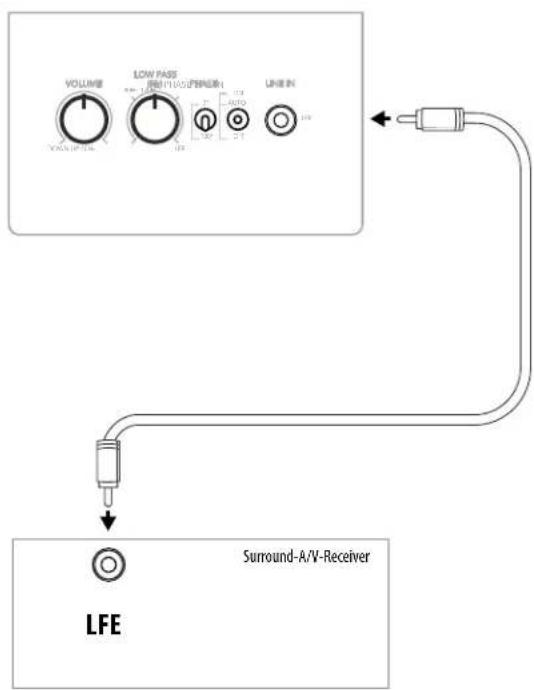

6 ’ - 15 ’ Subwoofer Abbildung 1 Lautsprecherplatzierung Im Hörbereich GERMAN Optionale hintere PlatzierungOptionaleANSCHLÜSSE UND REGLER ACHTUNG: Stellen Sie vor der Herstellung von Anschlüssen sicher, dass der Subwoofer nicht an eine Steckdose angeschlossen ist. „LINE IN“-Anschluss – Heutzutage verfügen die meisten Surround-Receiver (und Vorverstärker) über einen Line-Level-Subwooferausgang, der als Subwoofer Pre Out, Sub Out, SW Out etc. bezeichnet wird. Wenn dieser Ausgang vorhanden ist, verbinden Sie ein Ende des Subwooferkabels damit und das andere Ende des Kabels an den Subwoofereingang LEFT/LFE. Dadurch kann Ihr Subwoofer sowohl für Musik als auch Surroundsound-Filme eingesetzt werden (nähere Hinweise nden Sie im Handbuch Ihres Receivers). Verstärkungsregler (LEVEL) – Wenn Ihr Subwoofer an den Subwooferausgang eines Surroundsound-Receivers angeschlossen ist, stellen Sie den Subwooferlautstärkeregler des Receivers zunächst auf die mittlere (0 dB) Position. Dann erhöhen Sie die Lautstärke (oder den Verstärkungsfaktor) des Subwoofers, bis der Lautstärkepegel des Subwoofers dem Ihrer Hauptlautsprecher entspricht. Nach Beendigung der Anpassung dient der Lautstärkeregler am Hauptverstärker Ihres Systems bzw. am Vorverstärker als gemeinsamer Lautstärkeregler für den Subwoofer und die Lautsprecher. „LOWPASS“ (Tiefpass) – Der gewählte Crossover-Punkt bestimmt, wann tiefe Bassfrequenzen von den Lautsprechern an den Subwoofer „übergeben“ werden. Wenn Sie den Crossover-Punkt am Receiver einstellen, drehen Sie den Tiefpasslter-Regler am Subwoofer ganz nach rechts (160 Hz). Stellen Sie den Crossover-Punkt entsprechend der Größe der im System verwendeten linken/ rechten Hauptlautsprecher ein. Als Faustregel gilt, dass man bei größeren Standlautsprechern den Crossover-Punkt zwischen 50 und 90 Hz einstellt. Wenn Sie kleinere Regallautsprecher oder Satellitenlautsprecher als Hauptlautsprecher verwenden, stellen Sie den Crossover-Punkt zwischen 90 und 150 Hz ein. Je kleiner der Lautsprecher, desto höher die Einstellung, bis die Bassfrequenzen nach der kompletten Einrichtung Ihres Systems nahtlos zwischen Lautsprechern und Subwoofer übergehen. Wenn Ihr Receiver keine Einstellung für den Crossover-Punkt besitzt, stellen Sie stattdessen den Tiefpasslter am Subwoofer im Rahmen der gleichen empfohlenen Einstellungen ein (weitere Informationen zum Einrichten der Lautsprecher nden Sie im Handbuch des Receivers). „PHASE“ 0/180 – Mit diesem Regler passen Sie die Ausgabe Ihres Subwoofers akustisch an die Hauptlautsprecher an. Wählen Sie die Position (0° oder 180°), in der der Subwoofer an der Hörposition lauter klingt. „POWER“ AUTO/ON/OFF – Wenn der Schalter auf „AUTO” steht, schaltet sich der Subwoofer bei Entdeckung eines Signals automatisch ein. Wenn kein Signal vorhanden ist, schaltet er in den Standby-Modus nach 20 Minuten automatisch. Wenn dieser Schalter auf „OFF“ steht, bleibt der Subwoofer ausgeschaltet, wenn der Netzschalter in der Position „OFF“ ist. LED-Netzanzeige – Diese LED an der vorderen Schallwand zeigt den Betriebsstatus des eingebauten Verstärkers. Die LED leuchtet grün auf, wenn der Verstärker eingeschaltet ist und ein Signal empfängt. Wenn die LED gar nicht aueuchtet, ist der Verstärker ausgeschaltet. Weitere Informationen über die in diesem Handbuch erwähnten Regler und das Bass-Management können Sie von Ihrem Fachhändler oder auf www.jamo.com erhalten.VOLUME LOW PASS (Hz) PHASE LINE IN
