MANUALE UTENTE C 80 SUB JAMO

• Use only with the cart, stand, tripod, bracket, or table specifi ed by the manu-facturer, or sold with the apparatus. When a cart is used use caution when moving the cart / apparatus combination to avoid injury from tip-over.4 Contenuti Introduzione p. 5

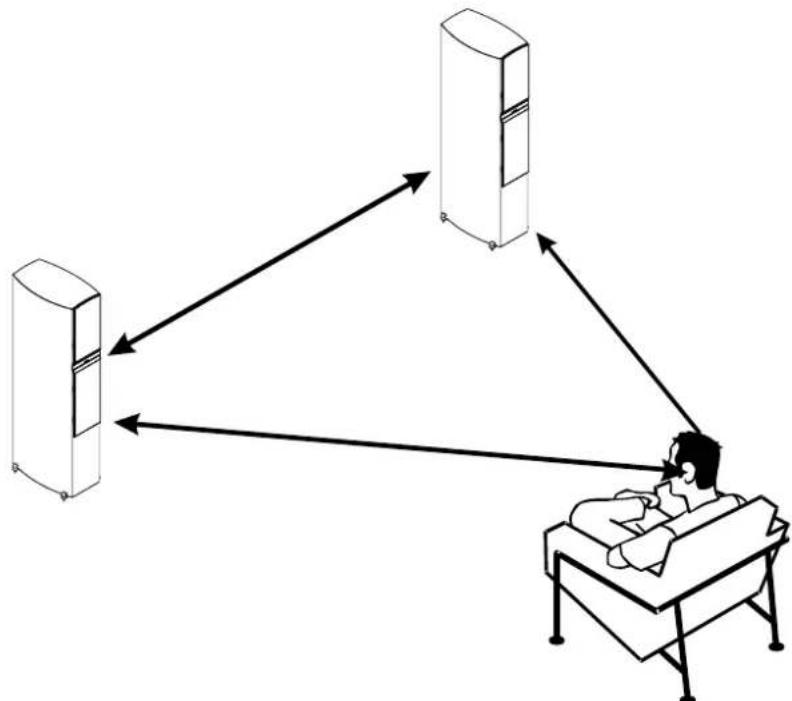

• Informazioni generali per posizionare i diffusori acustici p. 6

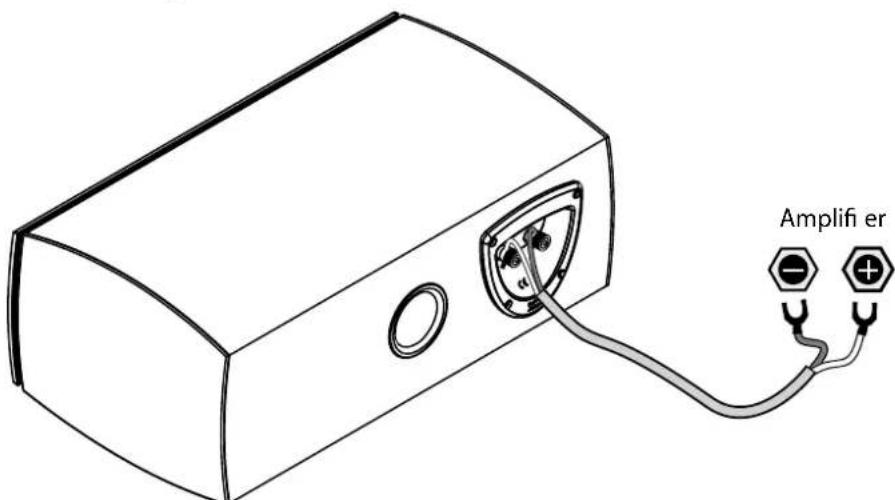

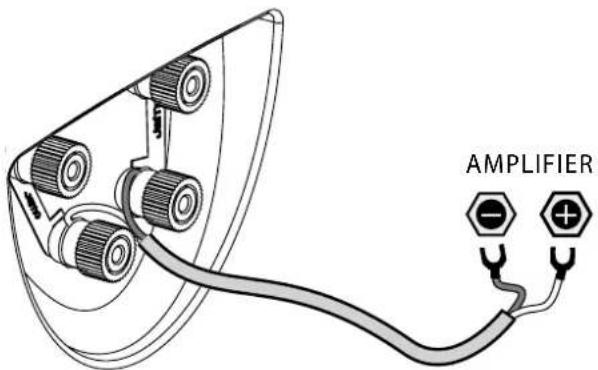

• Collegamenti p. 8
• Tacchetti p. 9
• C 803/C 805/C 807/C 809 p. 10
• C 80 CEN p. 11

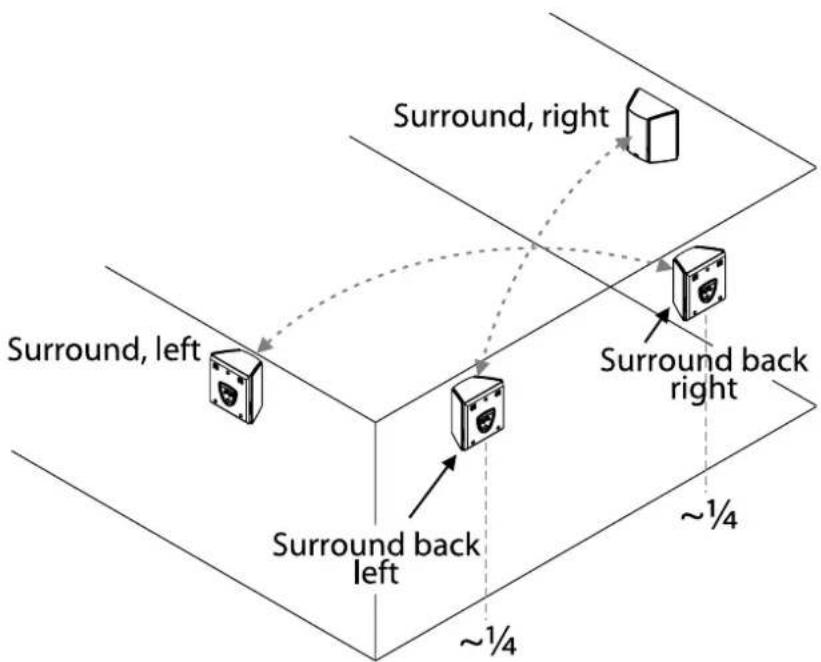

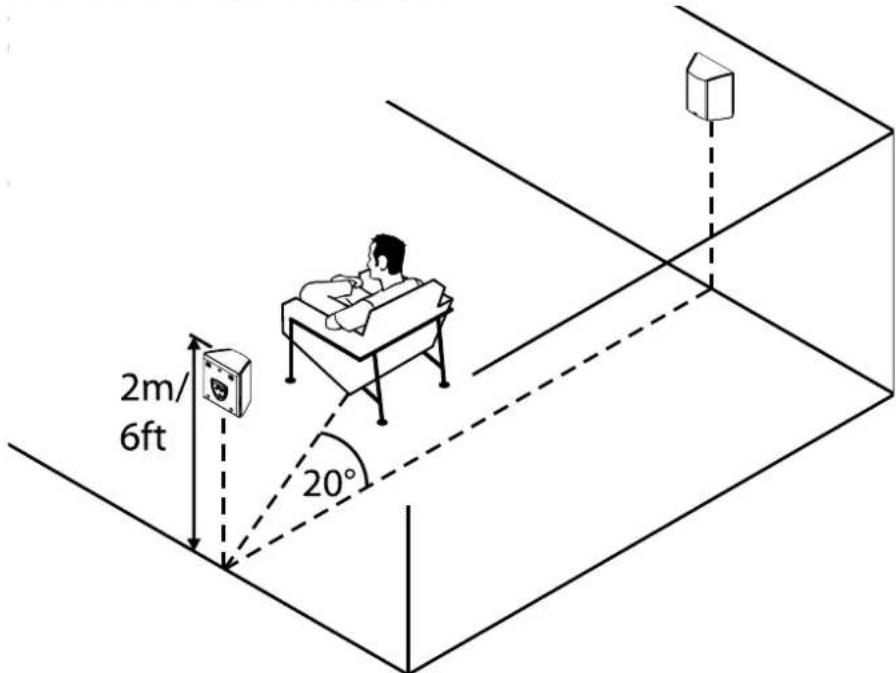

• C 80 SUR p. 12

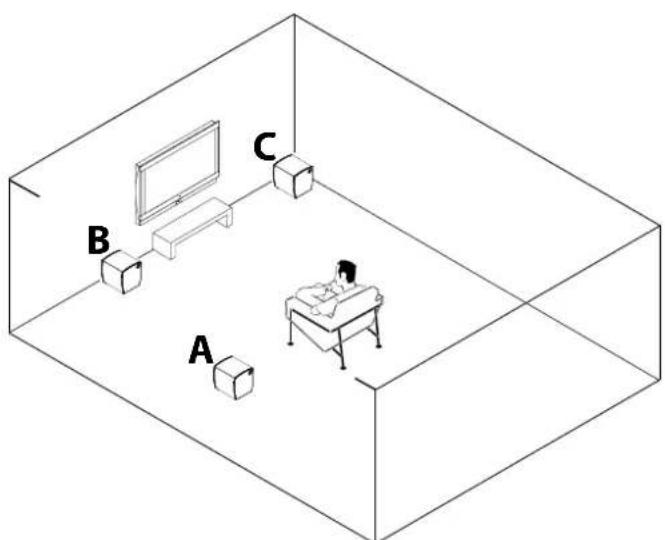

• C 80 SUB p. 14
• Collegando il subwoofer p. 15
• Connettori di ingresso del livello del diffusore acustico (level input terminals) p. 16

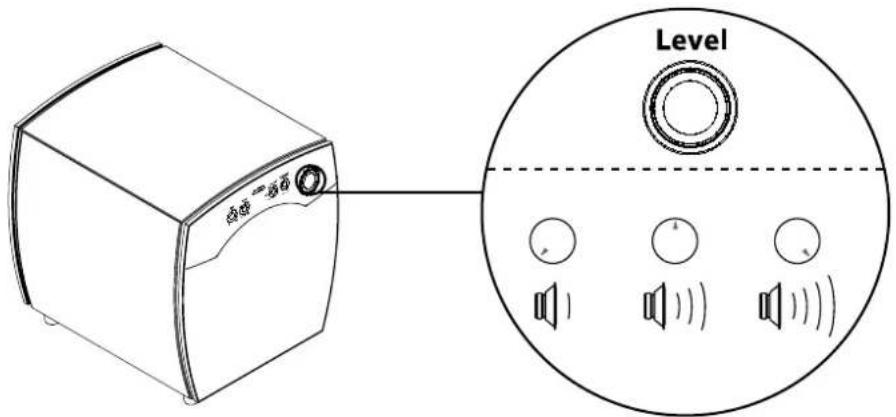

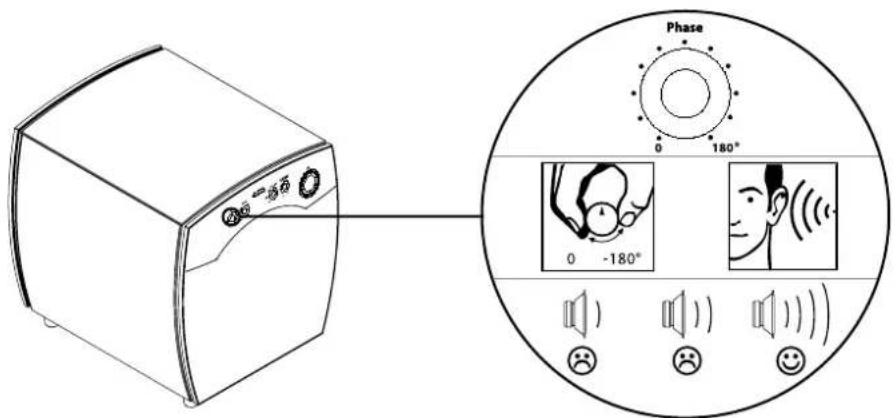

• Alternative di regolazione del subwoofer p. 17
• Pulizia p. 19
• Specifi che Tecniche p. 20

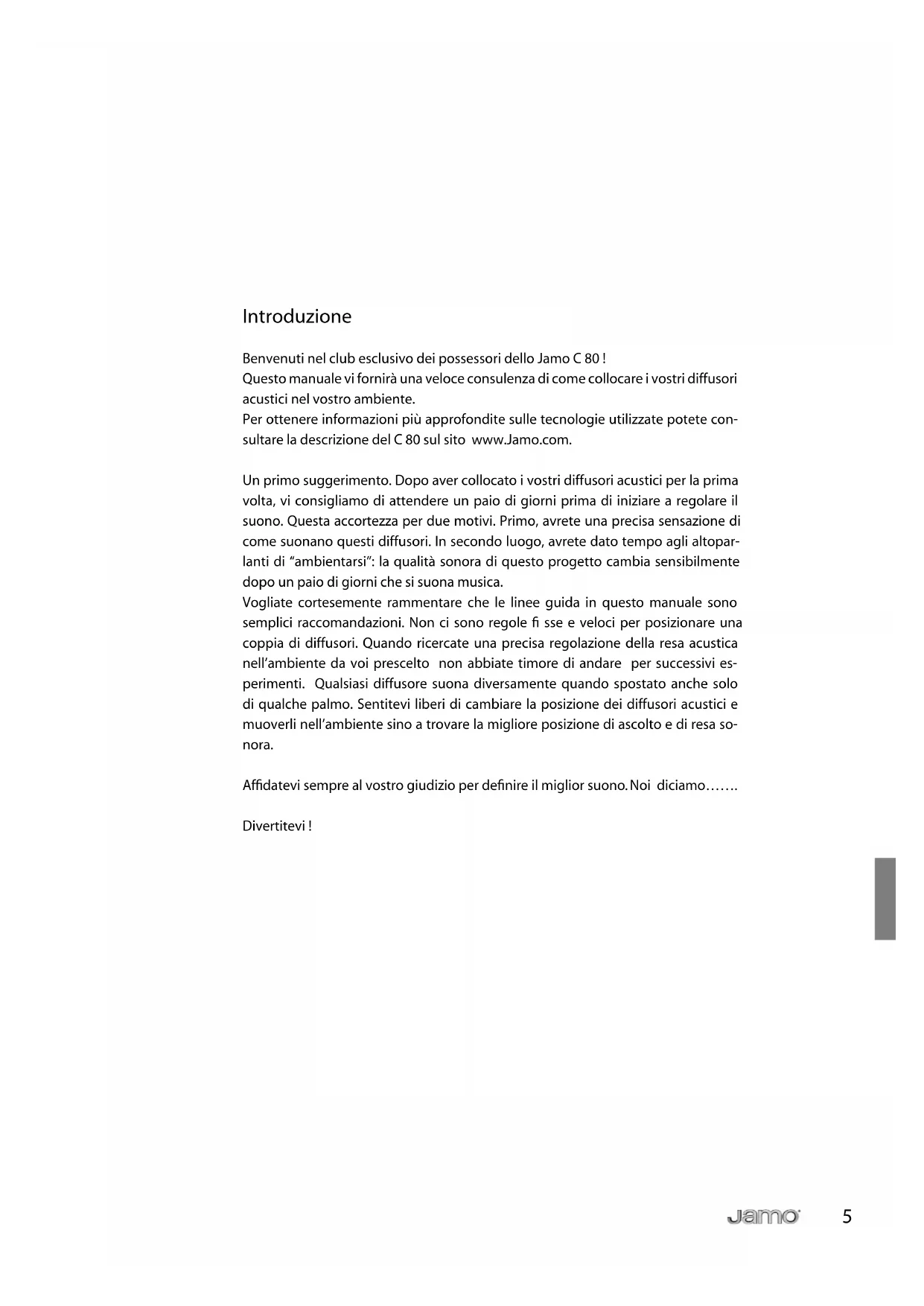

• Jamo consumer warranty italiano5 Introduzione Benvenuti nel club esclusivo dei possessori dello Jamo C 80 ! Questo manuale vi fornirà una veloce consulenza di come collocare i vostri diffusori acustici nel vostro ambiente. Per ottenere informazioni più approfondite sulle tecnologie utilizzate potete con- sultare la descrizione del C 80 sul sito www.Jamo.com. Un primo suggerimento. Dopo aver collocato i vostri diffusori acustici per la prima volta, vi consigliamo di attendere un paio di giorni prima di iniziare a regolare il suono. Questa accortezza per due motivi. Primo, avrete una precisa sensazione di come suonano questi diffusori. In secondo luogo, avrete dato tempo agli altopar- lanti di “ambientarsi”: la qualità sonora di questo progetto cambia sensibilmente dopo un paio di giorni che si suona musica. Vogliate cortesemente rammentare che le linee guida in questo manuale sono semplici raccomandazioni. Non ci sono regole fi sse e veloci per posizionare una coppia di diffusori. Quando ricercate una precisa regolazione della resa acustica nell’ambiente da voi prescelto non abbiate timore di andare per successivi es- perimenti. Qualsiasi diffusore suona diversamente quando spostato anche solo di qualche palmo. Sentitevi liberi di cambiare la posizione dei diffusori acustici e muoverli nell’ambiente sino a trovare la migliore posizione di ascolto e di resa so- nora. Affi datevi sempre al vostro giudizio per defi nire il miglior suono. Noi diciamo……. Divertitevi !6 Informazioni generali per posizionare i diffusori acustici Triangolo stereo Potete usare il “triangolo stereo” come una buona regola base nel posizionare i vostri diffusori. Questo signifi ca che la distanza tra gli altoparlanti dovrebbe essere la stessa dalla vostra posizione di ascolto rispetto a ciascun diffusore. In altre parole dovreste immaginare un triangolo equilatero. Attenuazione Se il vostro ambiente: a) non vi consente di avere i diffusori alla richiesta distanza dalle pareti di fondo e laterali o… b) ha superfi ci altamente rifl ettenti (per esempio vetri delle fi nestre o pareti nude) o…… c) ancora non suonano suffi cientemente bene …… vi raccomandiamo vivamente di ”rivestire” le superfi ci critiche della vostra stanza. Questo risultato si può ottenere semplicemente utilizzando tende, mobilia, librerie o altro. Una superfi cie “vestita” è sempre preferibile ad una superfi cie molto rifl ettente. A seconda della posizione dei diffusori acustici, della dimensione dell’ambiente, delle superfi ci rifl ettenti, dell’arredamento, e quant’altro, sta esclusivamente a voi e al vostro udito, decidere la precisa collocazione, l’angolazione e l’attenuazione. Ricordate di dedicare il giusto tempo e di utilizzare il vostro udito.7 Direzionamento Per ottenere un suono ottimale provate “puntando” i diffusori verso la posizione di ascolto. Per ottenere due risultati: a) La perfetta regolazione del livello del tweeter, che e più sensibile alle rifl es sione di quanto non lo siano le medie frequenze e i bassi. b) Inoltre si minimizzano le rifl essioni delle pareti laterali, riducendo la col orazione sonora. Molti possono non sentire affatto la necessità di orientare i diffusori, mentre altri possono ritenere che la soluzione migliore è puntarli direttamente verso la po- sizione di ascolto. Decidete quale soluzione vi soddisfa meglio……8 Collegamenti I diffusori acustici C 803, C 805, C 807 e C 809 sono predisposti per il bi-wiring. Considerate le seguenti tre possibilità. Single-wiring (Connessione Singola) Per una connessione single wiring i connettori jumpers debbono essere collegati come mostrato nella fi gura. Bi-wiring Se desiderate usare una connessione bi-wiring, accertatevi di aver rimosso en- trambi i connettori jumpers prima di collegare i cavi del vostro diffusore come da illustrazione. Bi-amping In un sistema bi-amped assicuratevi di aver rimosso entrambi i connettori jumpers prima di collegare i vostri cavi, come nell’illustrazione. Se scegliete questa alternativa, vi raccomandiamo di usare amplifi catori identici per pilotare entrambi i diffusori. AMPLIFIER AMPLIFIER AMPLIFIER 1 AMPLIFIER 29 Tacchetti Dopo il posizionamento iniziale del diffusore da pavimento C 80, può darsi che preferiate usare i “tacchetti” forniti a corredo anziché i piedini di gomma incorpo- rati. Per montarli vi raccomandiamo di poggiare, con la massima attenzione, il diffusore su di un lato ed avvitare i quattro tacchetti allo stesso tempo. Comunque, prima di farlo assicuratevi di aver coperto il lato del diffusore con un paio di spessi asciu- gami, o simile protezione, allo scopo di evitare graffi ature o danni sulla superfi cie dell’altoparlante. p. 21

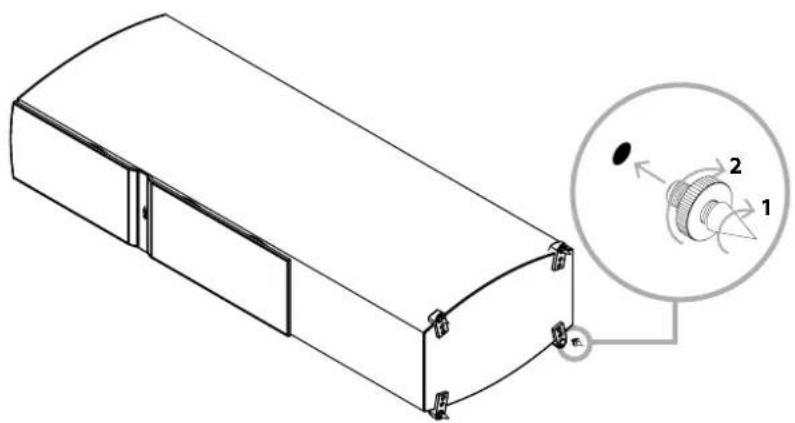

Dopo aver avvitato i tacchetti, riportate con attenzione il diffusore in posizione ver- ticale. Una volta in posizione verticale regolate i tacchetti per ottenere una stabilità ottimale. L’uso dei tacchetti vi fornirà la migliore qualità sonora, oltre che la più sicura sta- bilità. Se vorrete proteggere la superfi cie del pavimento dalle punte dei tacchetti, potrete sempre porre sotto i piedini le rondelle di metallo. I piedini di gomma sono co- munque un buon compromesso. Da un punto di vista della resa sonora c’è una piccolissima differenza tra i due tipi di piedini. Usate quindi quelli che meglio si adattano al vostro pavimento. Una cautela, fate attenzione se usate i tacchetti con le rondelle metalliche a non schiacciarvi le dita nel montarle. Qualsiasi soluzione preferite, evitate di far camminare i diffusori sul pavimento, per cambiare la collocazione…. Specialmente su pavimenti di legno duro!10 C 803/C 805/C 807/C 809 Posizione Per una esperienza ottimale d’ascolto, vi raccomandiamo di collocare questi diffu- sori a un minimo di 2 metri di distanza tra l’uno e l’altro e per lo meno ad 1 metro da qualsiasi parete. -INMFT -INMFT -INFT11 C 80 CEN Posizione Per una esperienza ottimale d’ascolto, vi raccomandiamo di piazzare il C 80 CEN vicino al vostro schermo, proprio o sopra o sotto di esso. Il diffusore acustico è mag- neticamente schermato. Può quindi essere posto vicino ad un normale TV. Assicuratevi che il supporto sia stabile per ottenere una resa acustica ottimale dal C 80 CEN. Angolazione Per ottenere la migliore resa acustica, la basetta incorporata nel diffusore è realiz- zata in modo da consentire di angolare il C 80 CEN direttamente verso la posizione di ascolto prescelta. Provate diverse angolazioni sino a quando siete pienamente soddisfatti. Connecting Amplifi er12 C 80 SUR Posizione La caratteristica XBR (cXtended Bass Response = Risposta estesa dei bassi), del C 80 SUR, che funziona come un dipole nel treble e midrrange, e come un bipole nelle frequenze più basse, fornisce la riproduzione surround diffusa di tradizionale altoparlanti dipole ma con una completa riproduzione dei bassi. A motivo della confi gurazione dipole, i C80 SUR sono progettati come distinti diffusori: destro, sin- istro. La migliore posizione del C 80 SUR corrisponde ad un angolo di 20 gradi dal punto di ascolto e ad una altezza di circa 2 metri. Connecting Amplifi er13 Sistema 6.1 e 7.1 Se desiderate disporre di un sistema surround 6.1, raccomandiamo di impiegare un altro diffusore sinistro C 80 SUR. Per ottenere una ottima resa acustica, collocatelo tra le due pareti laterali proprio dietro la vostra area di ascolto. In un sistema 7.1 usate una coppia di C 80 SUR e piazzateli ad un quarto della intera larghezza dell’ambiente da ciascuna parete laterale. Nota: quando si impiegano i C 80 SUR come diffusori surround posteriori, dovete posizionare il C 80 SUR sinistro sul lato destro della stanza e il contrario per l’altro diffusore, al fi ne di ottenere una corretta dispersione dal diffusore dipole.14 C 80 SUB Se vi collegate al sito www.Jamo.com potete scaricarvi vari segnali test. Questo vi aiuterà a collocare il subwoofer nel modo migliore possibile. Trasferite i segnali-test dentro un CD e portateli nel vostro lettore CD/DVD. Regole di posizionamento per i subwoofer. Quando si colloca un subwoofer in una stanza, avete più liberta che con un normale diffusore, perché un sub genera basse frequenze non direzionali, che rendono più diffi cile per l’orecchio umano stabilire la direzione da cui provengono. Raccomandiamo comunque di collocare se possibile il C 80 SUB a metà strada tra i due diffusori frontali. Questo perché: A). Il C 80 SUB sarà più facile da allineare con i diffusori sia quanto al livello che alla fase. B). Anche se le basse frequenze sono non direzionali, le frequenze più alte rendono più facile al subwoofer di risaltare acusticamente. Se è impossibile porre il C 80 SUB tra i due diffusori acustici frontali, le avanzate tecnologie elettroniche incorporate nel subwoofer rendono ancora possibile un integrazione semplice e senza “giunzioni”. Tre differenti posizionamenti possibili - rifl essione sonora e amplifi cazione Ci sono sostanzialmente tre diversi modi di collocare un subwoofer, ciascuno di essi infl uenzerà il complessivo livello sonoro. A). Collocandolo distante da qualsiasi parete fornirà il minimo livello sonoro, ma tipicamente la più lineare risposta in frequenza. B). Collocandolo vicino ad una parete aumenterà il livello delle basse frequenze. C). Se collocato contro due pareti, per esempio in un angolo, il subwoofer, a motivo delle rifl essioni delle pareti, accentuerà anche maggiormente le basse frequenze.

1. Attenzione: tutte le avvertenze e le istruzioni sul prodotto e nella

User’s Guide devono essere seguite.

2. Prima di utilizzare il presente prodotto, leggere tutte le istruzioni e

conservarle in un luogo sicuro per ulteriore consultazione.

3. ATTENZIONE: Per evitare rischi di incendio o di scarica elettrica, non

esporre questo prodotto a pioggia o umidita’ - Non usare mai il prodotto immediatemente dopo averlo esposto al freddo, il cambia- mento repentino di temperatura potrebbe aver causato condensa.

4. Il prodotto deve essere collocato in modo che ci sia una ventilazione

suffi ciente in qualsiasi circostanza.

5. Non posizionare il prodotto vicino a fonti di calore, come ra-

diatori, stufe o ogni altro dispositivo che produca calore. Evitare l’esposizione diretta alla luce solare.

6. Collegare il prodotto soltanto a una rete elettrica le cui specifi che

di alimentazione sono conformi all’etichetta applicata sul prodotto. Collegare il prodotto sempre a una presa a terra. La messa a terra garantisce la sicurezza di funzionamento. Se la spina di alimen- tazione del prodotto non entra nella presa a parete, contattare un elettricista qualifi cato per sostituire la vecchia presa.

7. Se il prodotto non viene utilizzato per lungo tempo o per assicurare

una maggiore protezione in caso di temporali, scollegare il cavo di alimentazione dalla presa a parete.

8. Seguire sempre le istruzioni d’uso quando si fanno collegamenti con

altri apparecchi.Usare soltanto accessori specifi cati dal produttore, o venduti insieme all’apparecchio.

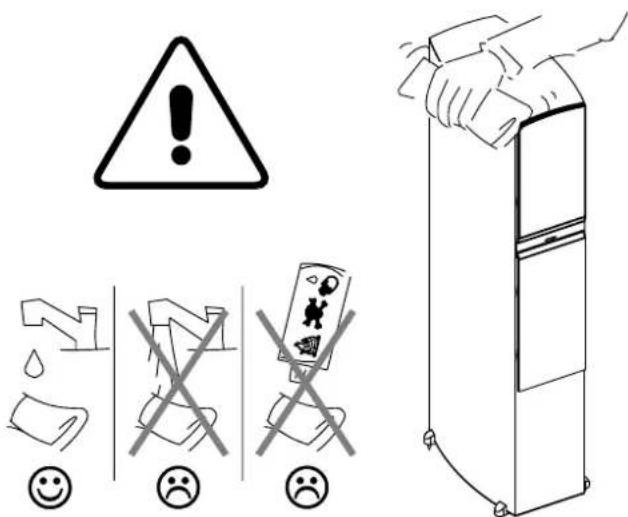

9. Pulire soltanto con un panno asciutto, e fare bene attenzione a non

far cadere oggetti o versare liquidi nel prodotto attraverso le sue aperture.

10. Il servizio di manutenzione del prodotto deve essere eseguito da

personale qualifi cato se:

• Il cavo della rete elettrica o la spina sono danneggiati.

• Oggetti o liquidi sono entrati nel prodotto.

• Il prodotto è stato esposto alla pioggia.

• Il prodotto non funziona normalmente.

• Si è lasciato cadere il prodotto e/o la cassa è danneggiata.

11. Fare attenzione perché questo prodotto da solo o collegato con

amplifi catori, diffusori o cuffi e può provocare dei danni all’udito. Non utilizzare l’apparecchio ad alto volume per lungo tempo e non utilizzarlo mai ad un volume così alto da risultare sgradevole. Nota! Può essere diffi cile giudicare la pressione acustica nell’area dei bassi perciò bisogna dedicare una maggiore attenzione a quest’area per evitare pressioni acustiche dannose. Rivolgersi sempre al medico se si avverte un abbassamento d’udito e/o un fi schio alle orecchie.

12. Avvertenza: I cavi elettrici devono essere arrotolati in modo da

evitare di essere calpestati o schiacciati da elementi messi sopra o contro, facendo particolare attenzione alle condizioni dei cavi stessi alle prese di corrente, e al punto in cui escono dal prodotto. Q uando si disconette la spina dalla presa elettrica a parete tirare solo la spina stessa, mai il cavo. Un lampo con terminazione a freccia inscritto in un triangolo equilatero avverte l’utente della presenza di “tensione pericolosa” nell’in-volucro del prodotto, di entità suffi ciente da determinare il rischio di folgorazi- one a persone. Un punto esclamativo inscritto in un triangolo equilat- ero avverte l’utente che il materiale che accompagna l’apparecchiatura comprende importanti istruzioni di funzionamento e di manutenzione. Italiano Garanzia Assistenza Per informazioni sulla garanzia, contattare il rivenditore/ installatore. In caso di richiesta di assistenza in garanzia, allegare alla domanda lo scontrino fi scale comprovante l’acquisto e assicurarsi che il numero di matricola presente sul prodotto sia leggibile. Importante: Non spedire mai il prodotto da riparare senza aver prima preso accordi con il rivenditore. Se il prodotto è ancora in garanzia, le spese di trasporto di andata e ritorno dal rivenditore al centro di assistenza autorizzato Jamo, sono coperte da Jamo. Tutte le altre eventuali spese di trasporto sono a carico del cliente. Il prodotto deve essere imballato adeguatamente. Se il prodotto NON è più in garanzia, tutti i costi, incluso, senza limitazioni, i costi di riparazione e trasporto, sono a carico del cliente. Certifi cato di garanzia Jamo fornisce una garanzia di sessanta (60) giorni dalla data di acquisto per gli altoparlanti passivi in caso di difetti di fabbricazione o dei materiali impiegati, una garanzia di ventiquattro mesi (24) per i prodotti elettronici e solo negli Stati Uniti una garanzia a vita limitata per gli altoparlanti da parete o da soffi tto (i periodi di validità indicati costituiscono ciascuno il “periodo di garanzia” del prodotto). Se presenta difetti coperti da garanzia, il prodotto deve essere restituito al rivenditore/installatore dove è stato acquistato. Termini e condizioni della garanzia

1. La presente garanzia non limita in alcun modo i diritti del consumatore

stabiliti dalla legge. La garanzia è valida soltanto dietro presentazione dello scontrino o di ogni altra valida prova d’acquisto e se il numero di matricola presente sul prodotto è perfettamente leggibile. Le riparazioni coperte dalla garanzia devono essere effettuate esclusivamente da un rivenditore o da un centro di assistenza autorizzato Jamo. Le riparazioni effettuate da personale non autorizzato non verranno rimborsate. La presente garanzia non si estende ai prodotti riparati o in qualunque modo alterati da personale non autorizzato, né copre alcun danno originato dall’intervento di personale non autorizzato. Il prodotto non sarà considerato difettoso, né per materiali né per fabbricazione, se tali difetti derivano dall’adattamento del prodotto ai requisiti tecnici o di sicurezza nazionali o locali in paesi diversi da quello in cui il prodotto è stato acquistato. Nel periodo di validità della garanzia, Jamo deciderà a sua discrezione se riparare o sostituire i componenti difettosi. Se non sarà possibile riparare o sostituire il componente difettoso, il prodotto verrà sostituito. In nessun caso Jamo potrà essere ritenuta responsabile per inadempimento contrattuale, atto illecito (negligenza inclusa) o violazione di un obbligo imposto dalla legge, né per perdite di profi tto, di reddito, di dati, di affari, di risparmi attesi o di una qualsiasi perdita indiretta di qualsivoglia natura. La garanzia non copre: Controlli periodici, manutenzione, riparazione o sostituzione di componenti danneggiati dalla normale usura. Spese per la restituzione del prodotto difettoso al rivenditore oppure per lo smontaggio o la reinstallazione del prodotto. Uso errato, incluso l’uso per scopi diversi da quello a cui il prodotto è destinato, o errata installazione. Danni indotti da fulmini, acqua, incendi, catastrofi naturali, guerra, insurrezioni, errata tensione di linea, ventilazione insuffi ciente, trasporto o altre cause che esulano dal controllo di Jamo. La presente garanzia si intende valida per tutti i legittimi proprietari del prodotto durante il periodo di garanzia.
