Eigenschaften	Details
Heizart	Tragbare Gasheizung
Heizleistung	3.800 BTU/h
Beheizte Fläche	Bis zu 95 m²
Energiequelle	Propan-Gas
Abmessungen	30,5 x 30,5 x 30,5 cm
Gewicht	3,2 kg
Innen-/Außenbereich	Nur für den Innenbereich
Sicherheitssystem	Automatische Abschaltung bei Umkippen
Zündung	Piezoelektrische Zündung
Gasverbrauch	0,45 kg/h
Inklusive Zubehör	Nicht angegeben
Wartung	Regelmäßig Gasanschlüsse überprüfen und Brenner reinigen
Garantie	1 Jahr

Häufig gestellte Fragen - Little Buddy MH4BDF Mr. Heater

Wie zündet man den Mr. Heater Little Buddy MH4BDF?

Um den Mr. Heater Little Buddy zu zünden, drehen Sie den Bedienknopf auf 'PILOT' und drücken Sie die Zündtaste, während Sie eine Flamme in die Nähe der Zündöffnung halten. Sobald die Flamme stabil ist, lassen Sie die Taste los.

Was tun, wenn die Heizung nicht zündet?

Überprüfen Sie, ob die Propangasflasche richtig angeschlossen ist und Gas enthält. Stellen Sie außerdem sicher, dass der Bedienknopf auf 'PILOT' steht und das Ventil nicht blockiert ist.

Riecht die Heizung nach Gas?

Wenn Sie Gasgeruch wahrnehmen, schalten Sie die Heizung sofort aus, öffnen Sie die Fenster und verlassen Sie den Raum. Schalten Sie die Heizung erst wieder ein, wenn das Problem behoben ist.

Kann ich den Mr. Heater Little Buddy drinnen verwenden?

Der Mr. Heater Little Buddy ist für den Innenbereich konzipiert, aber es ist wichtig, für ausreichende Belüftung zu sorgen, um die Ansammlung von Kohlenmonoxid zu vermeiden.

Wie lange hält eine Propangasflasche?

Die Betriebsdauer hängt von der Flaschengröße ab; eine 4,5-kg-Flasche kann die Heizung etwa 3 bis 6 Stunden bei voller Leistung versorgen.

Wie reinige ich den Mr. Heater Little Buddy?

Ziehen Sie den Stecker und lassen Sie ihn abkühlen. Verwenden Sie ein weiches Tuch, um die Außenseite abzuwischen. Vermeiden Sie aggressive Chemikalien oder Wasser an den internen Komponenten.

Schaltet die Heizung automatisch ab?

Ja, der Mr. Heater Little Buddy ist mit einer Sicherheitseinrichtung ausgestattet, die das Gerät automatisch ausschaltet, wenn es umkippt oder der Sauerstoffgehalt zu niedrig ist.

Wie hoch ist die Heizleistung des Mr. Heater Little Buddy?

Der Mr. Heater Little Buddy hat eine Heizleistung von 1.500 Watt, was eine effiziente Beheizung kleiner Räume ermöglicht.

Kann ich Campingpropan mit dieser Heizung verwenden?

Ja, Sie können kompatible Campingpropanflaschen mit dem Mr. Heater Little Buddy verwenden, solange sie die erforderlichen Spezifikationen erfüllen.

BEDIENUNGSANLEITUNG Little Buddy MH4BDF Mr. Heater

• Kein Benzin oder andere entflammbaren Gase in der Nähe dieses oder anderer Geräte aufbewahren.

• Eine Propangas (G31) oder eine Butan/Propan-Gemisch-Kartusche (G30+G31), die nicht zum Gebrauch angeschlossen ist, darf nicht in der Nähe von anderen Geräten aufbewahrt werden.

• WAS SIE TUN MÜSSEN, WENN SIE GAS RIECHEN

• Nicht versuchen das Gerät anzuzünden.

• Löschen Sie offene Flammen.

• Das Gas zum Gerät abdrehen.

• Service muss von einer qualifizierten Serviceagentur durchgeführt werden. Dies ist ein ungelüftetes, gasbefeuertes, tragbares Heizgerät. Es verwendet Luft (Sauerstoff) aus dem Bereich, in dem es benutzt wird. Es muss ausreichende Verbrennungsluft und Belüftung vorhanden sein. Siehe Seite 3.

WICHTIG: Lesen Sie diese Gebrauchsanweisung aufmerksam durch, damit Sie sich mit dem Gerät vertraut machen, bevor Sie es an die Gaskartusche anschließen. Bewahren Sie diese Anweisungen zum späteren Nachschlagen sorgfältig auf. MH4BDF

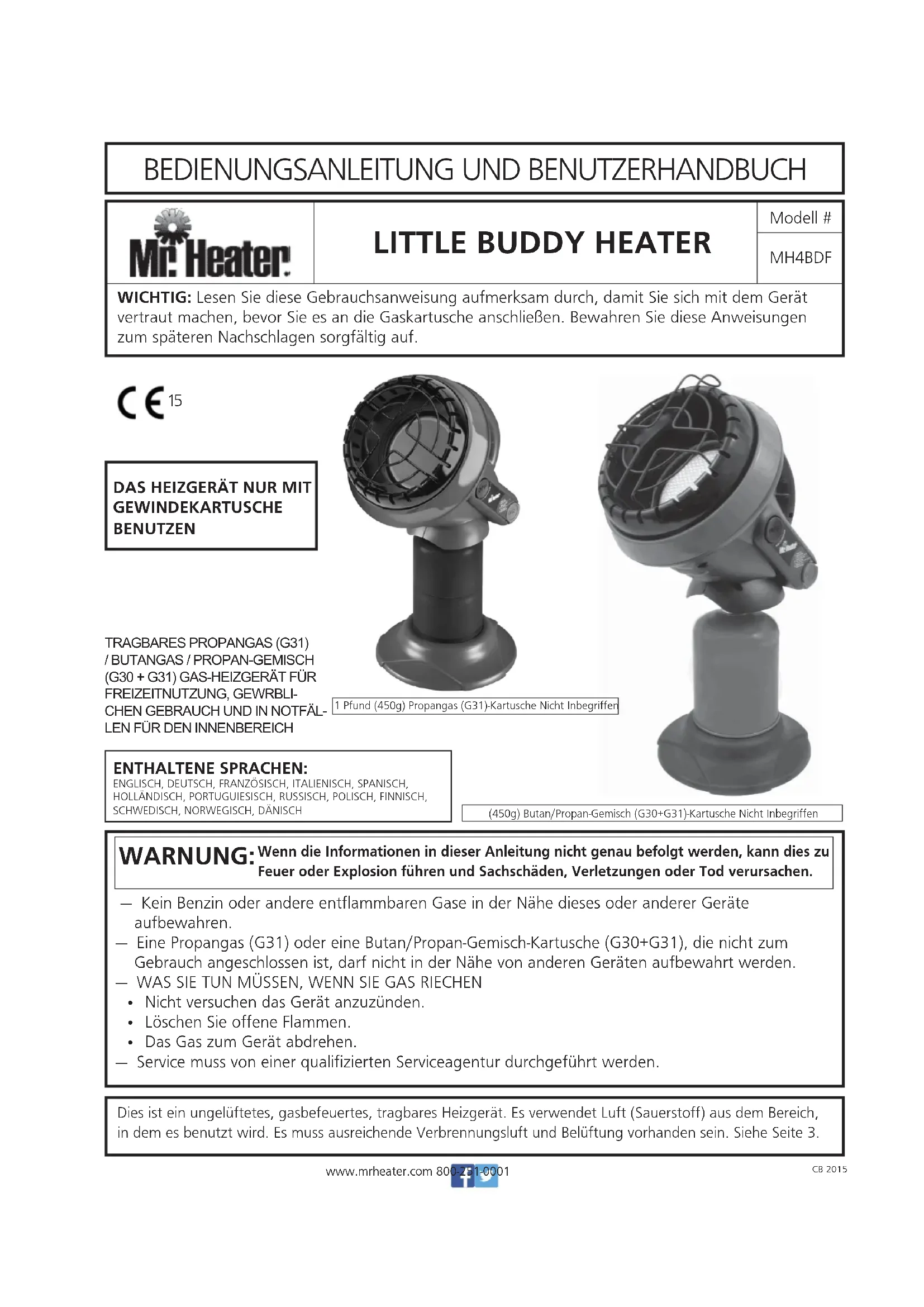

BEDIENUNGSANLEITUNG UND BENUTZERHANDBUCH

www.mrheater.com 800-251-0001 Modell # (450g) Butan/Propan-Gemisch (G30+G31)-Kartusche Nicht Inbegriffen1 Pfund (450g) Propangas (G31)-Kartusche Nicht Inbegriffen

ENTHALTENE SPRACHEN: ENGLISCH, DEUTSCH, FRANZÖSISCH, ITALIENISCH, SPANISCH, HOLLÄNDISCH, PORTUGUIESISCH, RUSSISCH, POLISCH, FINNISCH, SCHWEDISCH, NORWEGISCH, DÄNISCH

DAS HEIZGERÄT NUR MIT

GEWINDEKARTUSCHE BENUTZEN TRAGBARES PROPANGAS (G31) / BUTANGAS / PROPAN-GEMISCH

(G30 + G31) GAS-HEIZGERÄT FÜR

FREIZEITNUTZUNG, GEWRBLI-

GAS TYPE⁄Propan (G31) Gas wie z. B. Coleman-Gas und 70/30 Butan/Propan-Gemisch (G30+G31) Gasmischungen wie z. B. Primus Power Gas WARNUNG: Dieses Gerät darf nur mit Dampfdruck-Propan, 100% (G31), oder einem Gemisch von Butan/Propan, 70/30 (G30+G31), Brennstoffen verwendet werden. Es kann gefährlich sein andere Arten von Gaskartuschen anzuschließen zu versuchen.

ABSTAND ZU BRENNSTOFFEN

• OBERSEITE p. 30
• ‰/76,2 cm VORDERSEITE p. 24
• ‰/60,96 cm SEITEN p. 6
• ‰/15,24 cm HINTERSEITE p. 0
• ‰ INHALTSVERZEICHNIS Allgemeine Sicherheitshinweise p. 3
• Allgemeine Informationen p. 3
• Bedienungsanleitung p. 4
• Wartung p. 5
• Fehlersuche p. 5

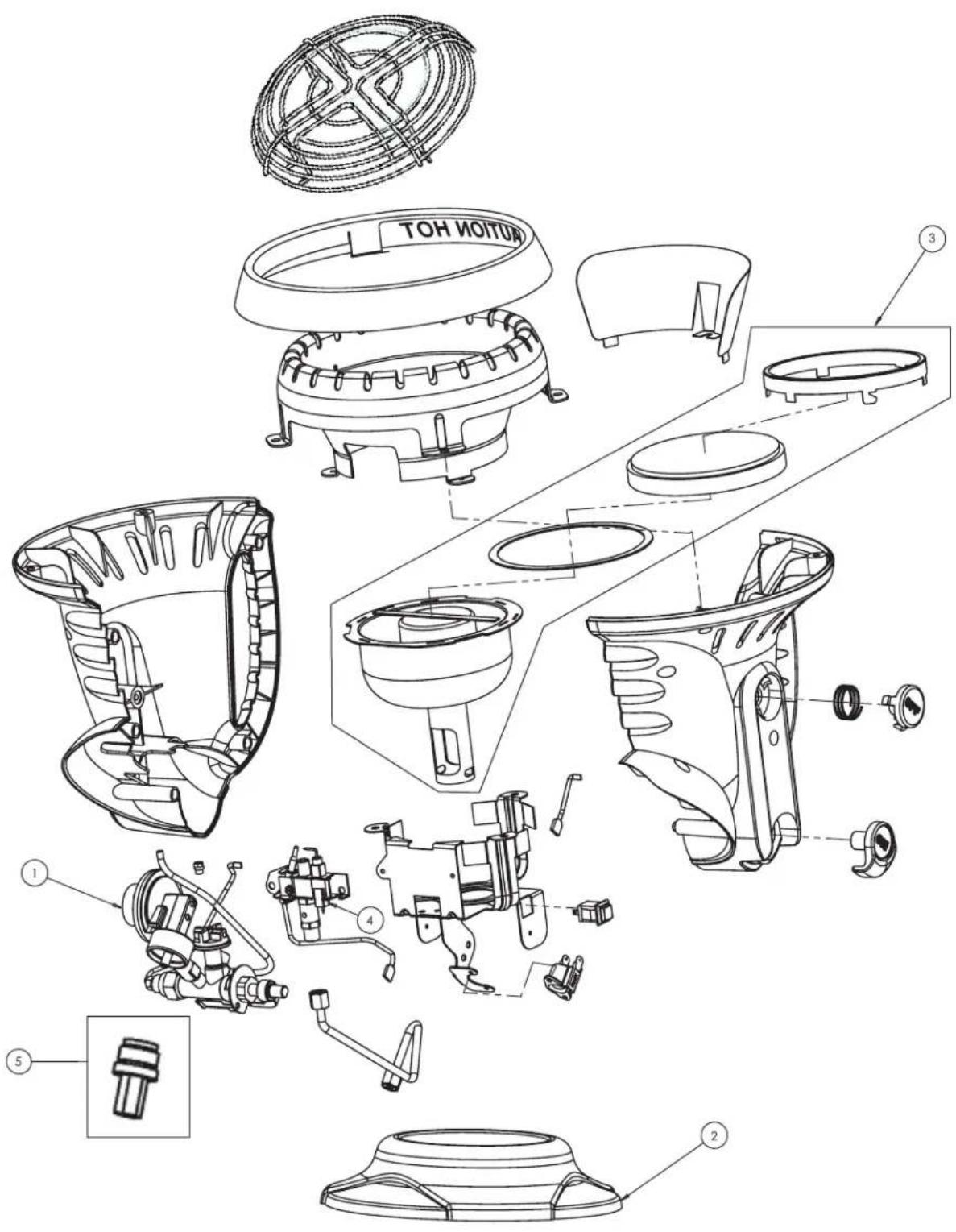

• Teile-Diagramm p. 6
• Stückliste p. 7
• Ersatzteilbestellung p. 8
• Serviceinformation WARNUNG: Frühe Anzeichen von Kohlenmonoxid-Vergiftung ähneln der Grippe, mit Kopfschmerzen, Schwindel und /oder Übelkeit. Falls Sie diese Symptome haben, könnte es sein, dass der Heizer nicht ordnungsgemäß funktioniert. Gehen Sie sofort an die frische Luft! WARNUNG: Jegliche Änderungen an diesem Heizgerät und seinen Bedienelementen kann gefährlich sein. WARNUNG: Falls der Freizeit- oder gewerbliche Raum keine Fenster- oder Dachventilation hat, DARF DIESES HEIZGERÄT NICHT IM INNENBEREICH VERWENDET WERDEN. Nur an gut belüfteten Orten verwenden. WARNUNG: Jedes Mal, wenn ein Tank am Gerät angeschlossen wird, muss der Anschluss auf eine oder mehrere Weisen auf Undichtigkeiten geprüft werden: Applizieren Sie Seifenwas- ser um den Anschluss herum und achten Sie darauf, ob sich Blasen bilden, oder das Zischen von entweichendem Gas zu hören ist, es sich extrem kalt anfühlt oder ein Geruch von faulen Eiern wahrnehmbar ist. Nicht benutzen, wenn undicht! Im Falle einer Gasleckage muss das Gerät sofort ins Freie, an einen gut belüfteten Ort gebracht werden, wo das Leck gefunden und gestoppt werden kann. Jegliche Ände- rungen an diesem Heizgerät und seinen Bedienelementen kann gefährlich sein. WARNUNG: Sollte Ihr Gerät eine Leckage (Gasgeruch) aufweisen, müssen Sie es sofort ins Freie, an einen gut belüfteten Ort bringen, wo das Leck gefunden und gestoppt werden kann. Wenn Sie Ihr Gerät auf Undichtigkeiten prüfen möchten, tun Sie dies im Freien. Versuchen Sie nicht die Leckage mit einer Flamme zu finden, sondern benutzen Sie Seifenwasser.Operating Instructions and OwnerÊs ManualMr. Heater MH4BDF p. 8

• Dieses Heizgerät ist für kleine Freizeitzweck-Bereiche, wie z. B. Zelte, Hütten, Fischerhütten und geschlossene Veranden, die eine Verbrennungsluftzufuhr und Lüftung haben, sicher. Es kann für den Notfall als Raumheizung dienen, solange es an eine 1 Pfund (465g) Propan- (G31) ODER an eine 450g Butan/ Propan-Gemisch (G30+G31)-Kartusche angeschlossen ist; und für den Innenbereich von gewerblichen Anlagen, wie z. B. Bauwagen oder befristeten, wetterfesten Arbeitsbereichen, solange eine Verbrennungsluftzufuhr und Lüftung vorhanden ist. Anmerkung: Das Heizgerät kann zwar im Freien benutzt werden, könnte aber bei bestimmten Windbedingungen ausgehen.

• Sollte das Heizgerät kalt sein oder Zimmertemperatur haben, dauert es ein paar Minuten bis der Brennstein hell orange wird. Das ist normal; das Gerät funktioniert ordnungsgemäß. Sollte der Brennerstein sichtbar lodern, schalten Sie den Heizer ab und rufen Sie einen qualifizierten Servicetechniker an.

• Wenn das Gerät eingeschaltet ist, sollte ein ca. Viertel Zoll (1/4‰- 0,635 cm) weiter Rahmen um die Fliese herum nicht hell orange leuchten. Das ist normal.

• Wenn das Heizgerät zum ersten Mal verwendet wird, kann sich die Oberseite des Reflektors verfärben. Das ist normal und kein Grund zur Besorgnis.

• Bei Betrieb des Heizers in Höhen über 7,000 FT (2,13km) über dem Meeresspiegel, brennt das Gerät möglicherweise nicht so hell wie in niedrigeren Lagen. Das ist normal. In höheren Lagen kann das Heizgerät eventuell ausgehen. Wenn dies geschieht, ermöglichen Sie eine frische Luftzufuhr, warten 5 Minuten lang und stellen das Gerät wieder ein. Aufgrund örtlicher atmosphärischer Bedingungen ist es möglich, dass der Heizer nicht wieder angeht.

• An einer1Pfund Propankartusche (G31) beträgt die Betriebszeit ca. 5 Stunden bzw. 5 Stunden an einer 450G 70/30 Butan/ Propan- Gemisch-Kartusche (G30+G31). Aufgrund der Eigenschaften von Propangas, können die Laufzeiten erheblich reduziert werden, wenn die Temperaturen kontinuierlich unter 200F (-7° Celsius) sind.

• Dieses Heizgerät ist mit einem Tipp-Sicherheitsschalter ausgestattet. Wenn das Gerät angestoßen oder verschoben wird, kann es zu lästigen Abschaltungen kommen. Sollte das passieren, stellen Sie den Heizer einfach wieder an.

• Aufgrund der Funktionsweise kleiner Tanks, kann sich auf dessen Oberfläche Kondenswasser ansammeln, was dann auf die Oberfläche unter des Gerätes tropfen kann. Manchmal kann das Kondenswasser frieren, was durch die Verdampfung des Propangases (G31) hervorgerufen wird. Das ist normal und kein Grund zur Beunruhigung.

• Keine nicht-zugelassenen Zusatzteile an diesem Heizgerät anbringen und keine Änderungen vornehmen.

• Aufgrund der hohen Temperaturen, sollte das Gerät nicht in frequentierten Bereichen oder in der Nähe von brennbaren Materialien benutzt werden.

• Kinder und Erwachsene sollten auf die Gefahr von hohen Oberflächentemperaturen aufmerksam gemacht werden und sollten weit genug entfernt sein, um Verbrennungen oder ein Anzünden von Kleidung zu vermeiden.

• Kleinkinder müssen sorgfältig überwacht werden, wenn sie sich in der Nähe des Gerätes aufhalten.

• Keine Kleidung oder andere brennbaren Materialien auf oder neben das Gerät legen.

• Das Heizgerät in keinem fahrenden Fahrzeug wie Freizeit- fahrzeuge, z. B. Wohnwagen oder Wohnmobile, betreiben. Nicht in Hochhauswohnungen, Kellern, Bade- oder Schlaf- zimmern verwenden.

• In Übereinstimmung mit nationalen Anforderungen, benö- tigt dieses Heizgerät, während des Betriebs, für die Zufuhr von Verbrennungsluft einen gut belüfteten Bereich von mi- nimal 4 Quadratzoll (0,0025 m) (Beispiel 2‰ x 2‰, Öffnung/ 5,08 cm x 5,08 cm), für ausreichende Belüftung. Verwenden Sie keine anderen Brennstoffgeräte im Innenbereich.

• DER GASDRUCK DES HEIZGERÄTES IST AUF 11‰ W.C. (27,4 Millibar) REGULIERT UND UNVERÄNDERBAR.

• DER REGLER DES HEITZGERÄTES MUSS WÄHREND DEM BETRIEB IMMER AUF GLEICHER EINSTELLUNG BLEIBEN.

• Alle Schutzscheiben und Sicherheitsvorrichtungen, die wäh- rend Wartungsarbeiten am Gerät entfernt wurden, müssen vor dem Einsatz des Heizers ersetzt werden.

• Das Gerät sollte vor jedem Einsatz überprüft werden. Häufi- ge Reinigung ist erforderlich. Der Regler-Bereich, der Brenner und die Umluft-Durchgänge des Gerätes müssen sauber gehalten werden, siehe WARTUNG.

• Benutzen Sie diesen Heizer NICHT, wenn ein Teil in Wasser eingetaucht war. Sofort einen qualifizierten Servicetechniker anrufen, um den Heizer zu überprüfen und die Teile des Bedienungssystems und des Gasreglers zu ersetzen, die in Wasser eingetaucht waren.

• Bei Verwendung ohne ausreichende Verbrennungsluft und Lüftung, kann dieses Heizgerät übermäßiges KOHLENMO- NOXID, ein geruchloses, giftiges Gas, abgeben.

• Manche Personen - schwangere Frauen, Personen mit Herz- oder Lungenerkrankungen, Blutarmut, Personen unter Einfluss von Alkohol oder in Höhenlagen - sind mehr von Kohlenmonoxid betroffen als andere.

• Wenn das Heizgerät auf den Boden gestellt wird, vergewis- sern Sie sich, dass der Boden eben ist und halten Sie alle Gegenstände mindestens 24 Zoll (60,96 cm) von der Vorder- seite des Heizgerätes entfernt. DAS GERÄT WÄHREND DES EINSATZES NICHT BEWEGEN, DA STÖSSE UND ERSCHÜTTE-

RUNGEN EVENTUELL DIE TIPP-SICHERHEITSVORRICHTUNG

AKTIVIEREN KÖNNTEN. LASSEN SIE DAS HEIZGERÄT NICHT UNBEAUFSICHTIGT, WENN KINDER IN DER NÄHE SIND, DIE DEN HEIZER UMKIPPEN KÖNNTEN. NIEMALS DAS HEIZGE- RÄT BETREIBEN, WENN SIE SCHLAFEN! ALLGEMEINE SICHERHEITSHINWEISE DIES IST EIN HEIZGERÄT. DAS GERÄT NICHT IN BETRIEB

NEHMEN OHNE DIE DRAHTSCHUTZVORRICHTUNG AN DER

Schaft von Brandgefahr oder Brandverletzungen gedacht, und kein Teil davon sollte auf längere Zeit entfernt werden. SIE BIETET KEINEN VOLLSTÄNDIGEN SCHUTZ FÜR KLEINKINDER ODER KRANKE.

• Die Kartusche nicht in der Nähe von brennbaren Gegenständen oder Zündquellen aufbewahren oder entnehmen.

• WENN DAS HEIZGERÄT NICHT IN GEBRAUCH IST, MÜSSEN DIE GASKARTUSCHEN ENTNOMMEN WERDEN!

• Den Knopf auf die ıAUS‰- Position drehen und warten bis der Brenner ausgeschaltet und das Heizgerät abgekühlt ist.

• UM DIE PROPAN (G31)-KARTUSCHE ZU ENTNEHMEN: Die Kartusche vom Ständer nehmen und entgegen dem Uhrzeigersinn drehen, bis sie vollständig vom Heizgerät abgeschraubt ist.

• UM DIE BUTAN/PROPAN-GEMISCH (G30+G31)- KARTUSCHE ABZUNEHMEN: Die Kartusche vom Ständer nehmen und entgegen dem Uhrzeigersinn drehen, bis sie vollständig vom Adapter abgeschraubt ist.

• Sobald die Kartusche entfernt ist, den Butanadapter entgegen dem Uhrzeigersinn drehen, bis er vollständig abgeschraubt ist.

• Die Gaskartusche im Freien und abseits von Personen austauschen. WARTUNG: WENN DAS GERÄT FÜR LÄNGERE ZEIT NICHT BENUTZT WIRD,

ANZÜNDUNG / BEDIENUNGSANLEITUNG

WARNUNG: Überprüfen Sie immer die Propan (G31)- oder Butan/Propan-Gemisch (G30+G31)-Kartusche sowie die Gasanschlüsse und Dichtungen des Heizgerätes auf Beschädigung, Schmutz und Ablagerungen, bevor Sie die Propan- (G31) oder Butan/Propan-Gemisch (G30+G31)- Kartusche anschließen. Nicht benutzen, wenn der Kopf der Kartusche beschädigt, durchlöchert oder verschlissen ist. IMMER DIE KARTUSCHE IM FREIEN UND IN SICHERER

ENTFERNUNG VON FLAMMEN, ANDEREN PERSONEN UND

ANDEREN ZÜNDQUELLEN ANSCHLIESSEN ODER ENTFERNEN

UND NUR DANN, WENN SICH DAS HEIZGERÄT KÜHL ANFÜHLT. BEIM AN- UND ABNEHMEN DER PROPAN (G31)- KARTUSCHE UND DEM BUTAN/PROPAN-GEMISCH (G30+G31), ODER BEI FERNKOPPELUNGEN, NIEMALS RAUCHEN!

• Verwenden Sie 16,4 Unzen (1 Pfund/465g)-Wegwerfkartuschen, die an eine Nr. 600-Ventilverbindung oder ein Butan/Propan (G31) (70/30)-Gemisch mit einem Typ-7/16-28 ENEF-2B-Gewinde angeschlossen werden können.

• Überprüfen Sie, ob die Dichtungen (zwischen dem Gerät und dem Gasbehälter) am richtigen Platz und in gutem Zustand sind, bevor Sie das Gerät an den Gasbehälter anschließen. Kein Gerät benutzen, das beschädigt ist oder abgenutzte Dichtungen hat. Verwenden Sie kein Gerät, das undicht oder beschädigt ist oder nicht ordnungsgemäß funktioniert. Siehe Abbildung 2.

• Heizgerät und befestigte Kartusche müssen während des Betriebs in aufrechter Position stehen.

• Zum Gebrauch mit Propan (G31): Drehen Sie die 1 Pfund (465g) Einweg-Propangaskartusche im Uhrzeigersinn (von unten) in das tragbare Heizgerät bis sie handfest sitzt und setzen Sie die Kartusche in den Ständer. Kein Gewindedichtmittel an diesem Anschluss verwenden.

• Für Gebrauch mit dem Butan/Propan-Gemisch (G30+G31): Den Messingadapter im Urzeigersinn in den tragbaren Heizgerät-Regler schrauben (von unten) bis er fest sitzt. Siehe Abbildung 1. Kein Gewindedichtmittel an diesem Anschluss verwenden. Die Butan/ Propan-Gemisch (G30+G31)-Kartusche in den Adapter schrauben (im Uhrzeigersinn); sobald der Adapter-Schaft sich zu drehen beginnt ist die Kartusche angeschlossen und kann in den Ständer gestellt werden. Siehe Abbildung 2.

• Die Anschlüsse für Adapter und Kartusche an der Gewebeverbindung unter der gewölbten Kunststoffabdeckung, wo die Kartusche in den Regler geschraubt wird, mit Seifenwasser auf Dichtheit überprüfen. SIEHE WARNUNG! AN DER PLASTIKABDECKUNG.

• Die ıAN‰ -Taste 30 Sekunden lang drücken, um die Pilotflamme anzuzünden (wiederholen, bis das Kontrolllicht aufleuchtet) und weiterhin für 30-60 Sekunden halten. Siehe Abbildung 2. ANMERKUNG: Aufflackerungen sind beim Anzünden des Gerätes üblich. Gesicht und brennbare Gegenstände vom Gerät fernhalten.

• Wenn das Kontrolllicht an ist, die ıAN‰-Taste loslassen, um das Heizgerät anzuzünden.

• Zum Ausschalten des Heizgerätes, die ıAUS‰-Taste drücken. Vor dem Herausnehmen der Kartuschen, überprüfen, ob der Brenner aus ist.

• VORSICHT: Zugängliche Teile können sehr heiß werden. Kleinkinder von dem Gerät fernhalten. Nach dem Ausschalten des Heizers bleibt die Drahtschutzvorrichtung heiß. Die Schutzvorrichtung an diesem Gerät ist zum Verhindern von Brandgefahr oder Verbrennungsverletzungen gedacht und kein Teil davon sollte auf längere Zeit entfernt werden. Vor dem Wegpacken vollständig abkühlen lassen.

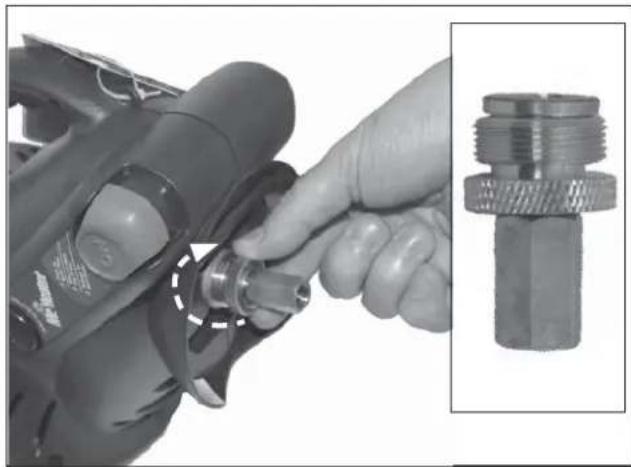

• Die Schutzvorrichtung an diesem Gerät ist zum Verhindern Abbildung 1 Abbildung 2 DichtungOperating Instructions and OwnerÊs ManualMr. Heater MH4BDF

MÜSSEN BESONDERE VORKEHRUNGEN GETROFFEN WERDEN. Sobald es abgekühlt ist, das Heizgerät in einer Reißverschlusstasche oder an einem staubfreien Ort aufbewahren. Den Heizgerätbereich immer von brennbaren Materialien, Benzin und anderen brennbaren Dämpfen und Flüssigkeiten frei halten. Die Lüftungsbereiche (Schlitze im Boden und auf der Oberseite des Heizgerätes) zu jeder Zeit frei halten. Während Gebrauch, in regelmäßigen Abständen eine Sichtprüfung der Pilotflamme und des Brenners vornehmen. Die Pilotflamme muss blau (nicht gelb) sein und bis zum Thermoelement hin reichen. Die Flamme umzingelt das Thermoelement direkt unter der Spitze, siehe Abbildung 3. Eine leichte, gelbe Flamme kann erscheinen, wo sich Pilot- und Hauptbrennerflamme treffen. Der Brenner sollte hell orange (mit einem leichten Blau um den Rand herum; ein auf der Keramikfliese sichtbarer rot-oranger Dunst, ist akzeptabel) und ohne merkliche Flamme sein. Eine blaue Flamme an der Oberseite der Keramikfliese deutet auf eine Ansammlung von Staub, Flusen oder Spinnweben in der Gehäuseanordnung und der Hauptbrennereinheit hin. Wenn die Pilotflamme gelb ist und der Brenner eine merkliche Flamme aufweist, könnte eine Reinigung nötig sein. Überprüfen Sie die Gehäuseanordnung und die Hauptbrennereinheit folgendermaßen: Es ist notwendig, dass die Flammenöffnung und das Brenner- Venturirohr regelmäßig überprüft werden, um sicherzustellen, dass sie von Dingen wie Insektennestern und Spinnweben, die sich im Laufe der Zeit ansammeln können, frei sind. Eine verstopfte Röhre kann zu Brandgefahr führen. REINIGUNGSHINWEISE:

1. Vor jeder Wartung muss das Heizgerät vollständig abkühlen.

2. Die 1 Pfund (465g) Einwegpropan (G31) oder Butan/Propan-

Gemisch (G30+G31)-Kartusche vom Heizgerät entfernen.

3. Die rechte Seite des Plastik- Wartung-Paneels abnehmen

(Referenz 5), indem Sie die 6 Schrauben, die es festhalten, entfernen.

4. Untersuchen Sie den Innenraum des Gehäuses auf eine

Ansammlung von Staub, Flusen oder Spinnweben. Wenn nötig, dass Innere des Gehäuses mit einem Staubsauger oder Pressluft (max. 30 Pa) reinigen. Während der Reinigung des Gehäuses darauf achten, dass keine Komponenten beschädigt werden.

5. Den Hauptbrenner (Referenz 13) überprüfen und die Öffnung

(Referenz 3) mit einem Staubsauger oder mit Pressluft (max. 30 Pa) reinigen.

6. Die Pilotröhre (Referenz 14) überprüfen und reinigen.

Einen verdoppelten Rohrreiniger in die Zündröhre stecken, bis er gegen die Pilotöffnung stößt (ca. 2‰/5,08 cm). Den Rohrreiniger ein paar Mal umherdrehen und herausnehmen. Den restlichen Schmutz mit Pressluft herausblasen. WARNUNG: Zum Reinigen des Piloten niemals Nadeln, Drähte oder ähnliche zylindrische Objekte verwenden, um eine Beschädigung des kalibrierten Rubin, der die Gasströmung durch die Steueröffnung steuert, zu verhindern.

7. Verwenden Sie Pressluft (max. 30 Pa) an den Keramikfliesen

der Brennereinheit und der Venturi-Röhre (Referenz 13), um Staub, Flusen und Spinnweben zu entfernen.

8. Die rechte Plastik-Service-Schutzvorrichtung wieder anbringen.

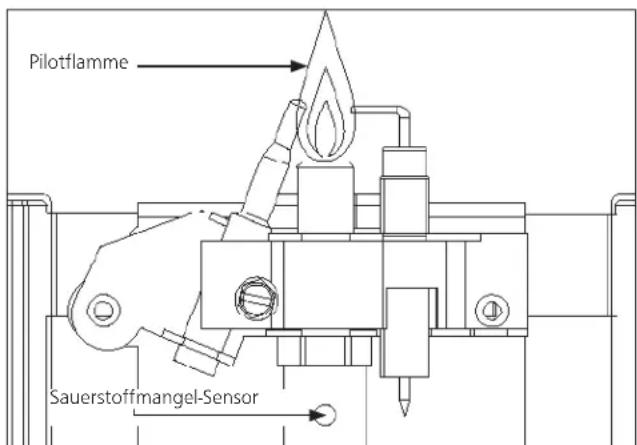

INFORMATION ZUR FEHLERSUCHE: Pilotflamme Abbildung 3 Sauerstoffmangel-Sensor Wenn die Zündkerzenelektrode keine Funken erzeugt. ÜBERPRÜFEN

• Die Zündkerzenelektrode ist beschädigt – austauschen.

• Der Zünddraht ist möglicherweise nicht mit der Zündkerzenelektrode verbunden. -- befestigen.

• Der Zünddraht ist beschädigt – austauschen.

• Der Piezo-Zünder ist defekt – die Gasventilordnung ersetzen. Wenn die Zündkerzenelektrode Funken erzeugt aber der Pilot nicht zündet. ÜBERPRÜFEN

• Keine Gaszufuhr zum Heizgerät – die Gaskartusche neu anbringen oder austauschen.

• Der Pilot ist durch Spinnwebe oder Schmutz blockiert – den Pilot säubern, siehe WARTUNG. Wenn die Pilotflamme beim Loslassen der Taste nicht an bleibt. ÜBERPRÜFEN

• Die ıPilot/Zündungs‰- Taste wurde nicht lange genug gedrückt, um die Luft aus der Leitung zu spülen.

• Die Pilotflamme umzingelt nicht das Thermoelement – Pilot reinigen, Siehe WARTUNG.

• Pilot-Einheit defekt – austauschen.

• Tippschalter- Drähte sind nicht angeschlossen – Tippschalter anschließen (Ausschalter und Ausschalter-Verdrahtung prüfen). Wenn der Hauptbrenner nicht zündet. ÜBERPRÜFEN

• Hauptbrenner-Öffnung ist blockiert – Brenner reinigen, siehe WARTUNG. Wenn das Heizgerät während des Normalbetriebs ständig ausschaltet. ÜBERPRÜFEN

• Der Pilot ist blockiert – Pilot reinigen, siehe WARTUNG.

• Eine Mindestfrischluft-Öffnung von 4 (10,16 cm) Quadratzoll (Beispiel 2‰ x 2‰ Öffnung/ 5,08 cm x 5,08 cm) vorsehen.

• Der Tippschalter wird durch Stoßen der Heizung aktiviert. Wieder zünden .Mr. Heater MH4BDF Operating Instructions and OwnerÊs Manual

SIEHE RÜCKSEITE FÜR ERSATZTEILBESTELLUNG

INFORMATION ANMERKUNGEN:

NR. NUMMER BESCHREIBUNG

Mr. Heater, Inc. behält sich das Recht vor, Änderungen jederzeit und ohne vorherige Ankündigung, in Farben, Spezifikationen, Zubehör, Materialien und Modellen vor- zunehmen. WARNUNG: NUR ERSATZTEILE VOM HERSTELLER VERWENDEN. GEBRAUCH VON ANDEREN ERSATZTEILEN KANN ZU VERLETZUNGEN ODER TOD FÜHREN. ERSATZTEILE SIND NUR DIREKT VON DER FABRIK ERHÄLTLICH UND MÜSSEN VON EINER QUALIFIZIERTEN SERVICEAGENTUR INSTALLIERT WERDEN. INFORMATION ZUR ERSATZTEILBESTELLUNG: EINKAUF: Zubehörteile können durch www.mrheater.com und von lokalen Händlern erworben werden FÜR INFORMATION IN BEZUG ZU EINEM SERVICEBESUCH: WWW.mrheater.com Unsere Bürostunden sind 8:00 Uhr – 17:00 Uhr, EST, Montag bis Freitag. Sie können sich mit einem Mitarbeiter des technischen Kundendienstes über die Webseite unterhalten: www.mrheater.com Geben Sie bitte Modellnummer, Kaufdatum und Beschreibung des Problems an. BEGRENZTE GARANTIE Mr. Heater, Inc. gewährleistet seine Heizgeräte und Zubehör frei von Material- und Herstellungsfehler für einen Zeitraum von 1 Jahr ab Kaufdatum. Mr. Heater, Inc. repariert oder ersetzt dieses Produkt kostenlos, wenn die Beschädigung innerhalb des 1-Jahreszeitraums erwiesen wurde und mit Kaufbeleg zum Fachhändler zurückgebracht wird. DIE ANWEISUNGEN SORGFÄLTIG DURCHLESEN: Lesen und befolgen Sie alle Anweisungen. Die An- weisungen für spätere Bezugnahme an einem sicheren Ort aufbewahren. Erlauben Sie niemandem, der diese Anweisungen nicht gelesen hat, das Heizgerät zusammenzubauen, anzuzünden oder einzustellen. MH4BDF Modell # PRODUKTREGISTRIERUNG: Danke für Ihren Einkauf. Bitte loggen Sie sich bei http://www.egiregistration.com ein, um Ihr Produkt zu registrieren. LITTLE BUDDY HEATERwww.mrheater.com 800-251-0001 CB 2015
