• Bei der Panasonic Luft-Wasser-Wärmepumpe handelt es sich um ein Split-System, das aus zwei Geräten besteht: einem Innen- und einem Außengerät. Dieses System ist ausgelegt für den Betrieb mit einem Panasonic Warmwasserspeicher. Falls das System nicht zusammen mit einem Panasonic-Warmwasserspeicher genutzt wird, kann Panasonic weder für den normalen Betrieb noch für die Zuverlässigkeit des Systems Gewähr leisten.

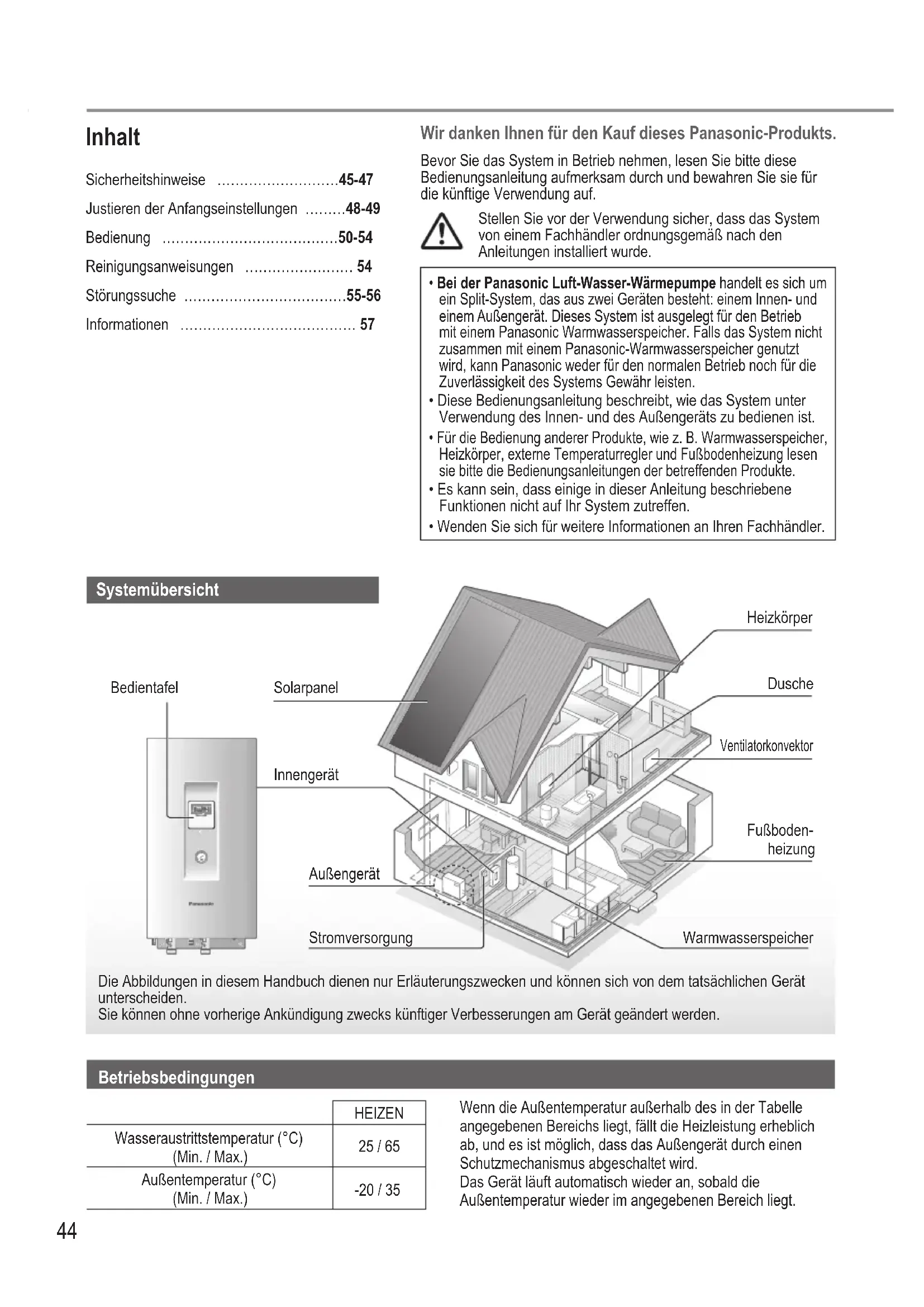

• Diese Bedienungsanleitung beschreibt, wie das System unter Verwendung des Innen- und des Außengeräts zu bedienen ist.

• Für die Bedienung anderer Produkte, wie z. B. Warmwasserspeicher, Heizkörper, externe Temperaturregler und Fußbodenheizung lesen sie bitte die Bedienungsanleitungen der betreffenden Produkte.

• Es kann sein, dass einige in dieser Anleitung beschriebene Funktionen nicht auf Ihr System zutreffen.

• Wenden Sie sich für weitere Informationen an Ihren Fachhändler. Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können ohne vorherige Ankündigung zwecks künftiger Verbesserungen am Gerät geändert werden. Systemübersicht Betriebsbedingungen HEIZEN Wasseraustrittstemperatur (°C) (Min. / Max.) 25 / 65 Außentemperatur (°C) (Min. / Max.) -20 / 35 Wenn die Außentemperatur außerhalb des in der Tabelle angegebenen Bereichs liegt, fällt die Heizleistung erheblich ab, und es ist möglich, dass das Außengerät durch einen Schutzmechanismus abgeschaltet wird. Das Gerät läuft automatisch wieder an, sobald die Außentemperatur wieder im angegebenen Bereich liegt.4545 Deutsch Um Personen- oder Sachschäden zu vermeiden, sind die nachfolgenden Sicherheitshinweise zu beachten: Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt: VORSICHT Die Nichtbeachtung dieses Hinweises kann zu schweren Verletzungen oder gar zum Tod führen. ACHTUNG Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen. Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote: Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf. Diese Symbole weisen auf Schritte hin, die unbedingt durchgeführt werden MÜSSEN. VORSICHT Innen- und Außengerät Dieses Gerät kann von Kindern ab einem Alter von 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen benutzt werden, wenn sie bei der Verwendung beaufsichtigt werden oder Anleitungen hinsichtlich der Benutzung des Geräts in einer sicheren Art und Weise erhalten haben und sich über die entsprechenden Gefahren im Klaren sind. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und benutzerseitige Wartung dürfen nicht durch Kinder erfolgen, die dabei nicht beaufsichtigt werden. Bitte wenden Sie sich an einen Fachhändler oder Kundendienst, um die Einbauteile reinigen zu lassen bzw. wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäße Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führen, dass Wasser aus dem Gerät tropft. Zur Verwendung des korrekten Kältemittels wenden Sie sich an Ihren Fachhändler bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemitteltyps kann das Produkt beschädigt werden oder gar Verletzungen hervorgerufen werden. Das Gerät darf nicht in einer potenziell explosiven oder entflammbaren Atmosphäre verwendet werden. Andernfalls besteht Brandgefahr. Sicherheitshinweise Sicherheitshinweise4646 Fassen Sie nicht in das Gerät und stecken Sie auch keine Gegenstände hinein. Drehende Teile könnten sonst zu Verletzungen führen. Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht. Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen. Das Innengerät darf nicht im Freien aufgestellt werden. Es ist nur für die Aufstellung in Innenräumen vorgesehen. Stromversorgung Verwenden Sie keine modifizierten oder miteinander verbundenen oder nicht spezifizierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden. Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschläge zu vermeiden:

• Schließen Sie das Gerät nicht zusammen mit anderen Geräten an einer Steckdose an.

• Das Klimagerät darf nicht mit nassen Händen bedient werden.

• Das Netzkabel darf nicht geknickt und nicht verdreht werden. Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend qualifizierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden. Dieses Gerät ist mit einem Fehlerstrom- Schutzschalter ausgestattet. Bitten Sie regelmäßig und insbesondere nach Installations-, Inspektions- und Wartungsarbeiten einen Fachhändler um die Prüfung des Fehlerstrom- Schutzschalters. Fehlfunktionen des Fehlerstrom-Schutzschalters können zu Stromschlägen und/oder Bränden führen. Es wird dringend empfohlen, vor Ort eine Fehlerstrom- Schutzeinrichtung (RCD) zu installieren, um Stromschlägen und Bränden vorzubeugen. Vor Arbeiten an der Elektrik ist die Stromzufuhr zu allen Geräten zu unterbrechen. Im Fall einer Funktionsstörung oder einer Fehlfunktion darf das Gerät nicht mehr benutzt werden und die Stromversorgung ist zu unterbrechen. (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen) Beispiele für Funktionsstörungen bzw. Fehlfunktionen

• Fehlerstrom-Schutzschalter wird häufig ausgelöst.

• Auftreten ungewöhnlicher Geräusche oder Vibrationen des Geräts.

• Aus dem Innengerät tropft heißes Wasser. Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler. Sicherheitshinweise4747 Deutsch Tragen Sie während der Inspektion und Wartung Handschuhe. Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden. Um Stromschläge zu vermeiden, ist die Stromzufuhr des Klimageräts zu unterbrechen, wenn: - das Gerät gereinigt oder gewartet werden soll, - es längere Zeit nicht verwendet werden soll. Dieses System setzt sich aus mehreren Geräten zusammen. Vor Arbeiten an der Elektrik des Innengeräts ist die Stromzufuhr zu allen Geräten zu unterbrechen, um Stromschläge, Verbrennungen und tödliche Verletzungen zu vermeiden. ACHTUNG Innen- und Außengerät Zwecks Vermeidung von Beschädigungen und Korrosion am Innengerät darf dieses nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden. Das Gerät darf nicht in der Nähe von Verbrennungsgeräten oder in einem Badezimmer installiert werden. Andernfalls besteht die Gefahr von Stromschlägen oder Bränden. Während des Betriebs sollte die Wasseraustrittsleitung des Innengeräts nicht berührt werden. Keine Gegenstände auf oder unter dem Gerät unterbringen. Die scharfkantigen Aluminiumlamellen dürfen nicht berührt werden. da dies Verletzungen zur Folge haben kann. Entnehmen Sie während der Entkeimung kein Warmwasser, da dies zu Verbrühungen und zur Überhitzung des Duschwassers führen kann. Die Kondensatleitung muss korrekt angeschlossen sein, damit Wasseraustritte vermieden werden. Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist. Bei einer nicht einwandfreien Halterung kann das Gerät herunterfallen. Bitten Sie einen autorisierten Fachhändler um die Bestimmung der Einstellungen der Entkeimungsfunktion gemäß den örtlichen Gesetzen und Richtlinien. Bedientafel Befeuchten Sie die Bedientafel nicht. Beachten Sie dies nicht, kann ein Stromschlag oder ein Brand die Folge sein. Drücken Sie die Tasten der Bedientafel nicht mit harten oder spitzen Gegenständen. Andernfalls könnte das Gerät beschädigt werden. Die Bedientafel darf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden. Inspizieren oder warten Sie die Bedientafel nicht selbst. Lassen Sie sich von Ihrem Fachhändler beraten, um Verletzungen aufgrund nicht ordnungsgemäßer Bedienung vorzubeugen. Sicherheitshinweise4848 Justieren der Anfangseinstellungen Händler Wählen Sie die Menüs entsprechend dem im Haushalt verfügbaren System aus und bestimmen Sie die Einstellungen diesem gemäß. Es wird empfohlen, alle Änderungen von Einstellungen von einem Fachhändler oder vom Kundendienst vornehmen zu lassen.

• Nach der Installation können manuelle Einstellungen vom Anwender vorgenommen werden. Die ursprünglichen Einstellungen bleiben solange erhalten, bis sie vom Anwender geändert werden.

• Die Bedientafel kann für unterschiedliche Systeme verwendet werden.

• Achten Sie darauf, dass die Betriebs-LED vor dem Einstellen nicht leuchtet.

• Falls es falsch eingestellt werden sollte, kann es sein, dass das System nicht ordnungsgemäß funktioniert. Bitte wenden Sie sich in diesem Fall an einen Fachhändler.

Drücken Sie und gleichzeitig 5 Sekunden lang, bis auf dem Display SETTING STATUS angezeigt wird.

Drücken Sie bzw. , um das Menü auszuwählen.

Drücken Sie , um das Menü aufzurufen.

Drücken Sie bzw. , um Yes/No (Ja/Nein) oder andere Optionen zu wählen. YES: zur Aktivierung des Menüs No: zur Deaktivierung des Menüs

Drücken Sie zur Bestätigung

Bedientafel AnzeigeBetriebs-LED Menü (1 – 20) Einstellung Anzeige

Raumthermostatverbindung Zur Auswahl, ob eine Verbindung zum optionalen Raumthermostaten hergestellt werden soll oder nicht. YES (ja)

Auswahl der Elektro-Zusatzheizung des Innengeräts Verringerung der Leistung der Heizung bei entsprechendem Minderbedarf. *Die jeweiligen kW-Optionen sind modellabhängig. *3 kW / 6 kW / 9 kW

Frostschutz für das Wassersystem Aktivierung bzw. Deaktivierung der Wasserfrostschutzfunktion bei ausgeschaltetem Gerät. YES (ja)

Verbindung zum Warmwasserspeicher Zur Auswahl, ob eine Verbindung zum optionalen Warmwasserspeicher hergestellt werden soll oder nicht. Hinweis: Wenn NO ausgewählt wird, werden die Menüs 5 bis 14 übersprungen. YES (ja)

Vorrang des Solarpanels Auswahl des Solarpanels zur Warmwasserspeicheraufheizung. YES (ja)

Vorrang der Heizung Einstellung des Vorrangs der Heizung in der HEAT + TANK-Betriebsart (Heizung und Warmwasser). Hinweis: Wenn YES ausgewählt ist, werden die Menüs 7 und 8 für die Heiz- und Brauchwasserbetriebsart übersprungen. YES (ja)

Betriebsdauer Heizperiode Einstellung der Zeitspanne des Heizbetriebs in der Heiz- und Brauchwasserbetriebsart. Hinweis: Wenn im Menü 6 YES ausgewählt ist, wird dieses Menü übersprungen. 1/2 Stunde – 10 Stunden

Warmwasserspeicher-Aufheizdauer Einstellung der Zeitspanne für den Warmwasserspeicher in der Heiz- und Brauchwasserbetriebsart. Hinweis: Wenn im Menü 6 YES ausgewählt ist, wird dieses Menü übersprungen. 5 Minuten – 1 Stunde und 35 Minuten4949 Deutsch

Warmwasser-Zusatzheizung Aktivierung bzw. Deaktivierung der Zusatzheizung des Warmwasserspeichers. Hinweis: Wenn NO ausgewählt wird, wird das Menü 10 übersprungen. YES (ja)

Einschaltverzögerung der Warmwasser-Zusatzheizung Zur Verzögerung der Aktivierung der Zusatzheizung, während das System den Warmwasserspeicher erwärmt. 20 Minuten – 1 Stunde und 35 Minuten

• Entnehmen Sie während der Entkeimung kein Warmwasser, da dies zu Verbrühungen und zur Überhitzung des Duschwassers führen kann.

• Bitten Sie einen autorisierten Fachhändler um die Bestimmung der Einstellungen der Entkeimungsfunktion gemäß den örtlichen Gesetzen und Richtlinien.

Entkeimung Zur Entkeimung des Warmwasserspeichers, falls dies erforderlich ist. Hinweis: Wenn NO ausgewählt wird, werden die Menüs 12 bis 14 übersprungen. YES (ja)

Tag und Uhrzeit der Entkeimung Einstellung des Timers für die Entkeimung. (Nur einmal pro Woche. Arbeitet auch, wenn das Gerät im Bereitschaftsbetrieb ist.) Monday (Montag)

Entkeimungstemperatur Einstellung der Entkeimungstemperatur. 40 °C ~ 75 °C

Fortsetzung der Entkeimung Zur Aufrechterhaltung der Heiztemperatur, um die Entkeimung abzuschließen. 5 Minuten – 1 Stunde

Bodenwannenheizung Wählen, ob eine Verbindung zur optionalen Bodenwannenheizung hergestellt werden soll oder nicht. Hinweis: Wenn NO gewählt wird, wird das Menü 16 übersprungen. YES (ja)

Bodenwannenheizungstyp Typ A – Die Bodenwannenheizung wird nur während der Entfrostung aktiviert. Typ B – Die Bodenwannenheizung wird aktiviert, wenn die Außentemperatur 5 °C oder weniger beträgt.

Betontrocknung Zur Trocknung von Beton während Bauarbeiten unter einer voreingestellten Temperatur. Dieses Menü darf nicht für andere Zwecke und nur im Rahmen von Bauarbeiten verwendet werden (Beziehen Sie sich auf die Informationsseite). 1 Tag – 99 Tage Anwender Vorbereitung der Bedientafel

Drücken Sie bzw. , um den aktuellen Wochentag einzustellen.

Drücken Sie zur Bestätigung

Wiederholen Sie die Schritte

, um die aktuelle Uhrzeit einzustellen. ■ Hinweis:

• Der aktuelle Wochentag und die Uhrzeit müssen eingestellt werden, - wenn die Stromzufuhr zum ersten Mal eingeschaltet wird und

wenn seit der letzten Abschaltung eine lange Zeit vergangen ist.

• Die eingestellte aktuelle Uhrzeit wird zur Basiszeit für alle Timerfunktionen. Warnanzeige (Warmwasserspeichertemperatur über 60°C) Händler Schritte/Einstellungen, die nur von einem Fachhändler bzw. vom Kundendienst durchgeführt werden dürfen. Anwender Schritte/Einstellungen, die von einem Fachhändler bzw. vom Kundendienst oder vom Anwender durchgeführt werden können. Justieren der Anfangseinstellungen5050 Bedienung Anwender Nutzung des Flüsterbetriebs Drücken Sie .• In dieser Betriebsart wird der Schallpegel des Außengeräts verringert. In dieser Betriebsart kann die Heizfähigkeit sich verringern.Anwender Überprüfen des Systemstatus

Drücken Sie (Auf dem Display wird STATUS angezeigt.) Drücken Sie bzw. , um die ausgewählte Betriebsart zu überprüfen.• Betontrocknung (wird während des Normalbetriebs nicht angezeigt)• Wasserrücklauftemperatur• Warmwasserspeichertemperatur• Verdichterfrequenz• Störungsprotokoll• Gesamtstromverbrauch im Heizbetrieb (Bis zu 999 Tage)• Gesamte Leistungsaufnahme im Speichermodus(Bis zu 999 Tage)• Drücken Sie , um den STATUS-Betrieb zu verlassen. ■ Hinweis:

• Sobald der STATUS-Betrieb aufgerufen worden ist, wird auf dem Display STATUS angezeigt.• Der STATUS-Modus kann nicht aktiviert werden, während auf dem Display SETTING angezeigt wird.• Beim Gesamtstromverbrauch handelt es sich um einen Schätzwert auf der Grundlage von 230 V Wechselstrom. Er kann von dem mit einem präzisen Gerät gemessenen Wert abweichen. ■ Hinweis: Im Normalbetrieb haben die Tasten , und keine Funktion. Anwender Ein- bzw. Ausschalten des Systems Drücken Sie .Wenn das System eingeschaltet ist, leuchtet die Betriebs-LED, und auf dem Display werden die Wasseraustrittstemperatur und die Außentemperatur angezeigt.Anwender Wahl der Betriebsart Drücken Sie , um die Betriebsart auszuwählen.HEAT • Die Heizkörper- bzw. Fußbodenheizung wird entweder ein- oder ausgeschaltet.• Das Außengerät versorgt das Innengerät mit Wärme. HEAT+ TANK• Das Außengerät versorgt den Warmwasserspeicher und das Innengerät mit Wärme.• Diese Betriebsart kann nicht ausgewählt werden, wenn kein Warmwasserspeicher installiert ist.TANK • Der Warmwasserspeicher wird entweder ein- oder ausgeschaltet.• Das Außengerät versorgt den Warmwasserspeicher mit Wärme.Anwender Elektro-Zusatzheizung starten Drücken Sie

• Die Elektro-Zusatzheizung sorgt bei niedrigen Außentemperaturen für zusätzliche Wärme. Die Elektro-Zusatzheizung kann nur im Heizbetrieb verwendet werden.• Sobald die Elektro-Zusatzheizung eingestellt worden ist, arbeitet sie automatisch, sobald die Bedingungen erfüllt sind.• Drücken Sie erneut , um die Elektro-Zusatzheizung zu deaktivieren.Das System wird durch einen externen Schalter ausgeschaltet.5151 Deutsch Händler Schritte/Einstellungen, die nur von einem Fachhändler bzw. vom Kundendienst durchgeführt werden dürfen. Anwender Schritte/Einstellungen, die von einem Fachhändler bzw. vom Kundendienst oder vom Anwender durchgeführt werden können. Händler Einstellen der Systemtemperatur Einstellen der Temperatur Anzeige Das System steuert die Temperatur für die einzelnen Menüs auf der Grundlage der Außentemperatur.

• Setzen Sie sich mit ihrem Fachhändler in Verbindung, um die Temperaturen einzustellen oder zu ändern.

Drücken Sie gleichzeitig 5 Sekunden lang , um den Modus für die Einstellung des Temperaturbereichs aufzurufen. (Auf dem Display wird SETTING angezeigt.)

Drücken Sie bzw. , um ein Menü auszuwählen.

Drücken Sie , um das Menü aufzurufen.

Drücken Sie bzw. , um die gewünschte Temperatur einzustellen.

Drücken Sie zur Bestätigung der Einstellung

• Wiederholen Sie die Schritte

, um andere Menüs einzustellen. Anwender Überprüfung des Temperaturbereichs

Drücken Sie gleichzeitig 5 Sekunden lang , um den Modus für die Einstellung des Temperaturbereichs aufzurufen.

Drücken Sie bzw. , um ein Menü auszuwählen.

• Drücken Sie zum Beenden. Menü Einstellen der Temperatur Anzeige Einstellen der niedrigen Außentemperatur. -15 °C ~ 15 °C HEAT Einstellen der hohen Außentemperatur. -15 °C ~ 15 °C Einstellen der Wasseraustrittstemperatur bei niedriger Außentemperatur. 25 °C ~ 65 °C Einstellen der Wasseraustrittstemperatur bei hoher Außentemperatur. 25 °C ~ 65 °C Im Heizbetrieb wird die Wasseraustrittstemperatur wie im Diagramm auf der rechten Seite dargestellt geregelt. Dies erfolgt im voreingestellten Temperaturbereich. <Wasseraustrittstemperatur> <Außentemperatur> max. Wassertemp. min. Wassertemp. Einstellen der Außentemperatur, bei der der Heizbetrieb in der Heizbetriebsart abgeschaltet wird.

Einstellen der Außentemperatur, bei der die Elektro-Zusatzheizung eingeschaltet wird.

-15 °C ~ 20 °C HEATER

Einstellen der Warmwasserspeichertemperatur. 40 °C ~ 75 °C TANK Bedienung5252 Bedienung Anwender Wassertemperatur-Sollwertverschiebung Gewünschte TemperatureinstellungHierdurch wird der Sollwert für die Wasseraustrittstemperatur auf einfache Art und Weise verschoben, falls die Einstellung unerwünscht ist. Drücken Sie , um den Modus für die Wassertemperatur-Sollwertverschiebung aufzurufen. Drücken Sie , um die Einstellung zu ändern. Drücken Sie bzw. , um die gewünschte Temperatur einzustellen.(Temperaturbereich: -5 °C – 5 °C)Einstellen der Temperatur

Verschiebungswert<Wasseraustrittstemperatur><Außentemperatur> Drücken Sie zur Bestätigung der Einstellung

• Drücken Sie oder warten Sie 30 Sekunden lang, um den Programmiermodus (SETTING) zu verlassen.
• Die Solltemperatur wird nach der Bestätigung im System gespeichert.• Der SETTING-Modus kann nicht aufgerufen werden, solange die SERVICE- und STATUS-Anzeigen aktiv sind.• Das System verschiebt nun die Temperatur innerhalb des Wasseraustritts-Temperaturbereichs.Anwender Abwesenheitsbetrieb
• Durch die Einstellung des Tages bzw. der Tage im Abwesenheitsbetrieb können Sie Energie sparen, während Sie im Urlaub sind, und das System kann seinen Betrieb nach Ihrem Urlaub mit der voreingestellten Temperatur wiederaufnehmen.• Stellen Sie sicher, dass das System vor der Einstellung ausgeschaltet ist.• Das System nimmt seinen Betrieb nach dem Urlaub um 0.00 Uhr automatisch wieder auf.• Der Tag, an dem die HOLIDAY-Betriebsart (Urlaubsbetrieb) eingestellt wurde, wird als Tag 1 gezählt. Gewünschte TageBeispiel:Einstellung des Abwesenheitsbetriebs am 21. Juni, 08.00 Uhr morgens. Bei Einstellung auf 3 Tage nimmt das System seinen Betrieb am 24. Juni um 0.00 Uhr wieder auf. Drücken Sie , um die HOLIDAY-Betriebsart aufzurufen.

Drücken Sie bzw. , um die gewünschten Tage einzustellen.(Einstellbereich: 1 Tag – 999 Tage) Drücken Sie zur Bestätigung der Einstellung

• Drücken Sie oder warten Sie 30 Sekunden lang, um die HOLIDAY-Betriebsart zu verlassen.5353 Deutsch Anwender Einstellen des Wochentimers Erhöhte Energieersparnis durch die Möglichkeit, an jedem beliebigen Tag bis zu 6 Programme einzustellen. Zeigt das nächste Timerbetriebsprogramm an Auswahl des Wochentags Zeigt den nächsten Timerbetriebstag an Programmnummer an einem Tag Ausschalt- Timer Einschalt- Timer Leuchtet auf, wenn Timerbetrieb gewählt wurde

Drücken Sie , um den Modus für die Timereinstellung aufzurufen.

Drücken Sie bzw. , um den gewünschten Wochentag auszuwählen.

Drücken Sie zur Bestätigung Ihrer Wahl

Auf dem Display blinkt „1“. Drücken Sie , um das Programm 1 einzustellen.

Drücken Sie , um den Einschalt- bzw. den Ausschalt-Timer auszuwählen.

Drücken Sie bzw. , um die gewünschte Uhrzeit auszuwählen. Sie können , , und die Wassertemperaur-Sollwertverschiebung einstellen.

Drücken Sie zur Bestätigung von Programm 1 . Der ausgewählte Wochentag wird durch das Symbol ▼ gekennzeichnet.

• Nach 2 Sekunden wechselt die Anzeige zum nächsten Programm. Wiederholen Sie die Schritte 4 bis 7, um die Programme 2 bis 6 einzustellen.

• Wenn während der Timereinstellung 30 Sekunden lang keine Taste gedrückt wird oder wenn gedrückt wird, wird die aktuelle Einstellung übernommen und der Einstellvorgang ist beendet. Prüfung des aktuellen Timerprogramms

Drücken Sie , um den Timermodus aufzurufen, und drücken Sie , um die Tageseinstellung aufzurufen.

Drücken Sie bzw. , bis der gewünschte Wochentag angezeigt wird. Drücken Sie dann , um Ihre Wahl zu bestätigen.

Drücken Sie bzw. , um die eingestellten Programme zu überprüfen. Änderung des aktuellen Timerprogramms oder Hinzufügen eines neuen Timerprogramms

Führen Sie die Schritte

unter „Einstellen des Wochentimers“ durch, um ein bestehendes Timerprogramm zu ändern oder ein Timerprogramm hinzuzufügen. Löschen eines aktuellen Timerprogramms

Drücken Sie , um den Wochentag aufzurufen.

Drücken Sie bzw. , bis der gewünschte Wochentag angezeigt wird. Drücken Sie dann , um die Programmeinstellung zu bestätigen.

Drücken Sie bzw. , bis der gewünschte Wochentag angezeigt wird. Drücken Sie , um das Programm zu löschen. Das Zeichen ▼ erlischt nun. Aktivieren/Deaktivieren des Wochentimers

• Drücken Sie zur Deaktivierung der Wochentimereinstellung und dann .

• Drücken Sie zur Aktivierung der vorangegangenen Wochentimereinstellung und dann . Händler Schritte/Einstellungen, die nur von einem Fachhändler bzw. vom Kundendienst durchgeführt werden dürfen. Anwender Schritte/Einstellungen, die von einem Fachhändler bzw. vom Kundendienst oder vom Anwender durchgeführt werden können. Bedienung5454 Innengerät• Nicht direkt mit Wasser bespritzen.Wischen Sie das Gerät sanft mit einem weichen, trockenen Tuch ab.Um eine optimale Leistung des Systems zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden.Wenden Sie sich diesbezüglich an einen Fachhändler.• Unterbrechen Sie vor dem Reinigen die Stromzufuhr.• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.• Verwenden Sie nur Seife ( pH-Wert 7) oder neutrale Haushaltsreiniger.• Verwenden Sie kein Wasser, das über 40 °C warm ist.Externer Filter• Der externe Filter muss mindestens einmal pro Jahr gereinigt werden. Beachten Sie dies nicht, so kann der Filter verstopfen, was zu einem Ausfall des Systems führen kann. Wenden Sie sich diesbezüglich an einen Fachhändler.Außengerät• Luftein- und -austrittsöffnungen nicht verschließen. Beachten Sie dies nicht, können Leistungsverringerungen oder Ausfälle die Folge sein. Um die Luftzufuhr zu gewährleisten, sind alle Hindernisse zu entfernen.• Reinigen Sie und entfernen Sie Schnee am Außengerät, falls es schneit, um zu verhindern, dass die Luftein- und -austrittsöffnungen mit Schnee bedeckt sind. Inspektion
• Um eine optimale Leistung der Geräte zu gewährleisten, müssen in regelmäßigen Abständen Inspektionen der Geräte, des externen Filters und der Verdrahtung durchgeführt werden. Wenden Sie sich hinsichtlich der Wartung an einen Fachhändler.• Stellen Sie sicher, dass die Luftein- und -austrittsöffnungen des Außengeräts frei sind. Bei längerer Betriebsunterbrechung
• Unterbrechen Sie die Stromzufuhr. Kriterien für die Abschaltung des Geräts Unter den folgenden Umständen sollten Sie die Stromversorgung unterbrechen und sich dann an Ihren Fachhändler wenden:• Ungewöhnliche Betriebsgeräusche.• Wasser/Fremdkörper sind in die Bedientafel gelangt.• Wasseraustritte aus dem Innengerät.• Der Sicherungsautomat löst häufig aus.• Das Stromkabel wird ungewöhnlich warm. Reinigungsanweisungen Einstellen des Wochentimers ■ Hinweis:
• Der Timer kann für jeden Wochentag (Montag bis Sonntag) mit sechs Programmen pro Tag eingestellt werden.• Wenn das System mit dem Einschalt-Timer eingeschaltet wird, wird es die Wassertemperatur gemäß der zuvor eingestellten Temperatur regulieren.• Ein bestimmtes Timerprogramm kann pro Tag nur einmal eingestellt werden.• Es können auch mehrere Tage mit den gleichen Timereinstellungen programmiert werden. Bedienung Manometer für Wasserdruck• Üben Sie keinen Druck und keine Stöße mit harten und spitzen Gegenständen auf die Glasabdeckung aus. Andernfalls könnte das Gerät beschädigt werden.• Stellen Sie sicher, dass der Wasserdruck zwischen 0,05 und 0,3 MPa (0,1 MPa = 1 bar) liegt.• Wenn der Wasserdruck außerhalb dieses Bereiches liegt, wenden Sie sich an einen autorisierten Fachhändler.5555 Deutsch Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion. Symptom Ursache Wasserströmungsgeräusche während des Betriebs.

• Durch das Gerät strömt Kältemittel. Nach dem Neustart verzögert sich der Betrieb um einige Minuten.

• Hierbei handelt es sich um einen Schutzmechanismus für den Verdichter. Aus dem Außengerät tritt Wasser oder Dampf aus.

• Kondenswasser oder Verdampfungsspuren an den Rohren. Aus dem Außengerät tritt im Heizbetrieb Dampf aus.

• Dies wird durch den Abtaubetrieb im Wärmetauscher hervorgerufen. Das Außengerät funktioniert nicht. • Verursacht durch die Schutzfunktion des Systems, wenn die Außentemperatur außerhalb des Betriebsbereiches liegt. Der Systembetrieb wird abgeschaltet. • Verursacht durch die Schutzfunktion des Systems. Wenn die Wasserrücklauftemperatur unter 10 °C fällt, wird der Verdichter aus- und die Elektro-Zusatzheizung eingeschaltet. Die Heizleistung des Systems ist gering.

• Wenn Heizkörper und Fußboden gleichzeitig aufgewärmt werden, kann die Warmwassertemperatur abfallen und dadurch die Heizfähigkeit des Systems verringert werden.

• Wenn die Außentemperatur niedrig ist, kann es sein, dass das System mehr Zeit zum Aufheizen braucht.

• Die Luftein- bzw. -austrittsöffnungen des Außengeräts sind durch ein Hindernis, z. B. durch einen Schneehaufen, verschlossen.

• Wenn die voreingestellte Wasseraustrittstemperatur niedrig ist, kann es sein, dass das System mehr Zeit zum Aufheizen braucht. Das System heizt nicht sofort auf. • Das System braucht einige Zeit, um das Wasser aufzuheizen, wenn der Betrieb bei niedriger Wassertemperatur gestartet wird. Die deaktivierte Elektro-Zusatzheizung wird automatisch eingeschaltet.

• Verursacht durch die Schutzfunktion des Wärmetauschers des Innengeräts. Betrieb startet bei nicht eingestelltem Timer automatisch.

• Verursacht durch die Programmierung des Entkeimungstimers. Stromverbrauchsanzeige bleibt auf dem vorigen Wert stehen.

• Der Speicher wird stündlich gesichert. Bei Stromausfällen werden die während der letzten Stunde gespeicherten Daten angezeigt.

• Die gesamte Leistungsaufnahme hat 999 Tage erreicht. Drücken Sie um den Zähler zurückzusetzen. HEAT-Anzeige blinkt auf dem Display. • Das System führt die Entfrostung durch. Lautes Geräusch vom Kältemittel setzt einige Minuten lang fort.

• Verursacht durch die Schutzfunktion während des Entfrostungsbetriebs, wenn die Außentemperatur unter -10 °C liegt. Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden. Symptom Prüfen Der Betrieb in der HEAT-Betriebart ist ineffizient.

• Stellen Sie die Temperatur richtig ein.

• Schließen Sie das Heizkörperventil.

• Stellen Sie sicher, dass die Luftein- und -austrittsöffnungen des Außengeräts frei sind. Das Gerät arbeitet laut. • Das Außengerät oder das Innengerät wurde auf einer schiefen Ebene installiert.

• Schließen Sie die Abdeckung ordnungsgemäß. Das System funktioniert nicht. • Sicherungsautomat wurde ausgelöst/aktiviert. Die Betriebs-LED leuchtet nicht oder auf der Bedientafel wird nichts angezeigt.

• Stellen Sie sicher, dass die Stromversorgung ordnungsgemäß arbeitet bzw. dass es keinen Stromausfall gegeben hat. Störungssuche Taste für Notheizbetrieb

• Im Fall einer Systemfehlfunktion kann die Elektro-Zusatzheizung zum Aufheizen des Wassers verwendet werden. Drücken Sie um die Elektro-Zusatzheizung einzuschalten.

• Drücken Sie um die Elektro-Zusatzheizung auszuschalten.

• Im Notheizbetrieb kann keine andere Betriebsart verwendet werden. Bedienung / Reinigungsanweisungen / Störungssuche5656 Die Betriebs-LED blinkt, und auf dem Display wird ein Fehlercode angezeigt.

• Unterbrechen Sie die Stromzufuhr und teilen Sie Ihrem Fachhändler den Fehlercode mit.

• Wenn ein Fehlercode angezeigt wird, wird der Timerbetrieb beendet. Diagnoseanzeige Fehlerhafter Betrieb oder Schutzfunktion aktiv H12 Kapazitätsabweichung H15 Verdichtertemperaturfühler anormal H20 Wasserpumpe anormal H23 Fühler für Kältemittel 1 anormal H27 Wartungsventil anormal H42 Verdichterniederdruckschutz H62 Anormaler Wasserdurchfluss H64 Hochdrucksensor anormal H65 Entfrostungswasserumlauf anormal H70 Überlastschutz der Elektro- Zusatzheizung anormal H72 Warmwasserspeicher-Temperaturfühler anormal H76 Bedientafel-Kommunikationsfehler H90 Anormale Innen/Außen-Kommunikation H91 Überlastschutz der Speicherheizung anormal H95 Anormaler Spannungsanschluss H98 Hochdruckschutz außen H99 Frostschutz Wärmetauscher des Innengeräts Diagnoseanzeige Fehlerhafter Betrieb oder Schutzfunktion aktiv F12 Druckschalter aktiviert F14 Mangelhafte Verdichterrotation F15 Fehler Außenventilator-Motorsperre F16 Gesamtsystem-Überstromschutz F20 Verdichtertemperatur-Überlastschutz F22 Leistungstransistortemperatur- Überlastschutz F23 Für den Betrieb anormaler DC- Spitzenstrom F24 Kältemittelkreislauf anormal F25 Kühl- bzw. Heizladung anormal F27 Druckschalter anormal F30 Wasseraustrittsfühler 2 anormal F36 Außentemperaturfühler anormal F37 Wasserrücklauffühler anormal F40 Austrittsfühler außen anormal F41 Blindstromkompensation anormal F42 Wärmetauscherfühler außen anormal F43 Abtaufühler außen anormal F45 Wasseraustrittsfühler anormal F46 Anormale Ausschaltung des Stromtransformators des Außengeräts F48 Temperaturfühler am Verdampferaustritt anormal F49 Temperaturfühler am Bypassaustritt anormal F95 Anormaler Kühlungshochdruck Störungssuche5757 Deutsch Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können. Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Für geschäftliche Nutzer in der Europäischen Union Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten. [Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union] Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist. Informationen Trockenbeton-Funktion

• Zur Trocknung von Beton während Bauarbeiten unter einer voreingestellten Temperatur.

Drücken Sie gleichzeitig und

und halten Sie die Tasten 5 Sekunden lang gedrückt, bis im Display „ “ angezeigt wird.

(Im Display wird „ “ angezeigt).

um den Tag auszuwählen. Drücken Sie bzw. , um die gewünschte Temperatur einzustellen.

Drücken Sie , um die Auswahl zu bestätigen.

Wiederholen Sie die Schritte

um andere Tage und die Temperatur einzustellen.
