GEBRUIKSAANWIJZING WHUH09FE5 PANASONIC

• Premere per uscire. Operazioni/impostazioni eseguibili solo da parte del rivenditore autorizzato/specialista. Soluzione dei problemi / Informazioni72 Inhoudsopgave Veiligheidsmaatregelen ……………………73-75 De begininstellingen aanpassen …………76-77 Het gebruik …………………………………78-82 Reinigingsinstructies ………………………… 82 Problemen oplossen ………………………83-84 Informatie ……………………………………… 85 Buitenunit Stroom Toevoer Zonnepaneel Radiator Douche Ventilatorspoelunit Vloerverwarming Watertank Unit Binnenunit Controlepaneel Hartelijk dank voor het aanschaffen van een Panasonic-product. Lees vóór u het systeem gebruikt deze gebruiksaanwijzing grondig en bewaar deze voor toekomstig gebruik. Controleer vóór gebruik of het systeem correct en volgens de instructies is geïnstalleerd door een erkende dealer.

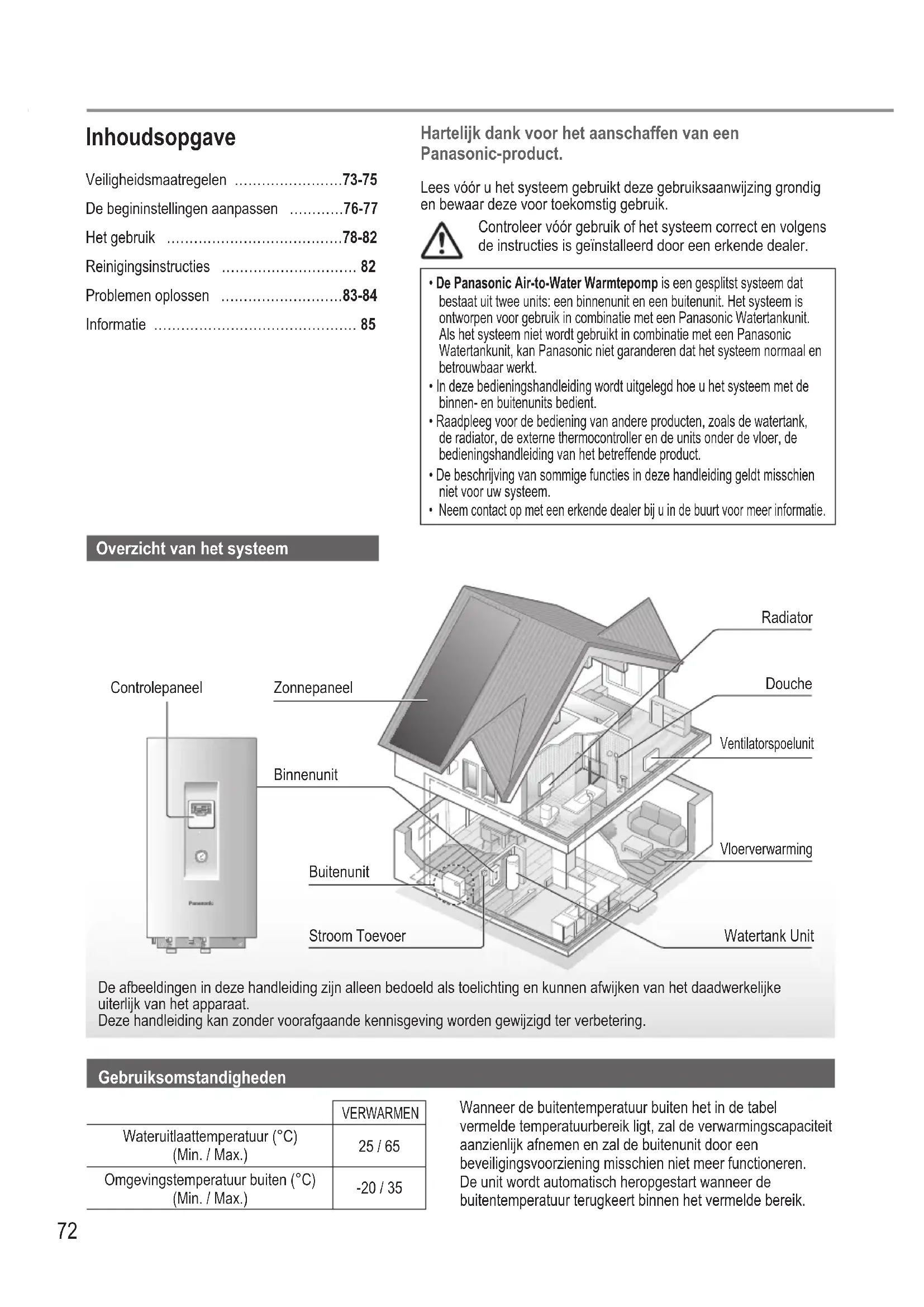

• De Panasonic Air-to-Water Warmtepomp is een gesplitst systeem dat bestaat uit twee units: een binnenunit en een buitenunit. Het systeem is ontworpen voor gebruik in combinatie met een Panasonic Watertankunit. Als het systeem niet wordt gebruikt in combinatie met een Panasonic Watertankunit, kan Panasonic niet garanderen dat het systeem normaal en betrouwbaar werkt.

• In deze bedieningshandleiding wordt uitgelegd hoe u het systeem met de binnen- en buitenunits bedient.

• Raadpleeg voor de bediening van andere producten, zoals de watertank, de radiator, de externe thermocontroller en de units onder de vloer, de bedieningshandleiding van het betreffende product.

• De beschrijving van sommige functies in deze handleiding geldt misschien niet voor uw systeem.

• Neem contact op met een erkende dealer bij u in de buurt voor meer informatie. De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering. Overzicht van het systeem Gebruiksomstandigheden VERWARMEN Wateruitlaattemperatuur (°C) (Min. / Max.) 25 / 65 Omgevingstemperatuur buiten (°C) (Min. / Max.) -20 / 35 Wanneer de buitentemperatuur buiten het in de tabel vermelde temperatuurbereik ligt, zal de verwarmingscapaciteit aanzienlijk afnemen en zal de buitenunit door een beveiligingsvoorziening misschien niet meer functioneren. De unit wordt automatisch heropgestart wanneer de buitentemperatuur terugkeert binnen het vermelde bereik.7373 Nederlands Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen. Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassificeerd zoals hieronder is aangegeven: WAARSCHUWING Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel. OPGEPAST Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen. De op te volgen instructies worden aangeduid met de volgende symbolen: Dit symbool verwijst naar een handeling die VERBODEN is. Deze symbolen geven VERPLICHTE acties aan. WAARSCHUWING Binnenunit en buitenunit Dit apparaat mag worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring en kennis, indien ze begeleid worden of instructies hebben gekregen over veilig gebruik van het apparaat en de mogelijke risico's begrijpen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen het apparaat niet zonder toezicht reinigen en onderhouden. Vraag advies aan een erkende dealer of specialist wanneer de unit schoongemaakt, gerepareerd, geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben. Vraag een erkende dealer of specialist advies over het gebruik van een bepaald type koelmiddel. Het gebruik van een ander type koelmiddel dan is aangegeven, kan leiden tot beschadiging van het product, openbarsten, letsel, enz. Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben. Pas op dat uw vingers of andere voorwerpen niet in de binnen- of buitenunit komen, omdat de draaiende delen letsel kunnen veroorzaken. Veiligheidsmaatregelen Veiligheidsmaatregelen7474 Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok. Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen. Installeer de binnenunit niet buiten. Deze unit is uitsluitend ontworpen voor installatie binnen. Stroom Toevoer Voorkom oververhitting of brand, gebruik geen snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst. Om oververhitting, brand of elektrische schokken te voorkomen:

• Sluit geen andere apparaten aan op hetzelfde stopcontact.

• Bedien het apparaat niet met natte handen.

• Laat geen knikken en kinken in het stroomsnoer komen. Als het netsnoer beschadigd is, moet het door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalificeerd persoon vervangen worden om mogelijk risico te voorkomen. Deze unit is voorzien van een aardlekschakelaar. Vraag een erkende dealer om de aardlekschakelaar regelmatig na te kijken, in het bijzonder na installatie, inspectie en onderhoud. Storing van de aardlekschakelaar kan een elektrische schok en/of brand veroorzaken. U wordt ten zeerste geadviseerd de apparatuur ter plaatse te installeren met een reststroomonderbreker zodat een elektrische schok en/of brand wordt voorkomen. Ontkoppel alle stroomcircuits voordat u aansluitcontacten opent of manipuleert. Stop gebruik van het product als u een abnormaliteit of een storing opmerkt en ontkoppel de stroomtoevoer. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing

• De aardlekschakelaar wordt vaak geactiveerd.

• U ruikt een brandgeur.

• U merkt een abnormaal geluid of trillingen op in de unit.

• Er lekt heet water uit de binnenunit. Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie. Draag handschoenen tijdens inspectie en onderhoud. Deze apparatuur moet worden geaard om te voorkomen dat er een elektrische schok of brand ontstaat. Voorkom een elektrische schok door de stroomtoevoer te ontkoppelen. - Voordat de apparatuur wordt gereinigd of nagezien. - Wanneer de apparatuur lange tijd niet wordt gebruikt. Dit toestel heeft meerdere toepassingen. Ontkoppel de stroomtoevoer volledig voordat u een aansluitpunt in de binnenunit opent of manipuleert om een elektrische schok, verbranding en/of dodelijke verwonding te voorkomen. Veiligheidsmaatregelen7575 Nederlands OPGEPAST Binnenunit en buitenunit Was de binnenunit niet met water, benzeen, verdunner of een schuurmiddel om schade en roest bij de unit te vermijden. Installeer de unit niet dicht bij brandgevaarlijke materialen of in een badkamer. Anders kan de unit een elektrische schok en/of brand veroorzaken. Raak wanneer de binnenunit in bedrijf is de warmwaterleiding niet aan. Plaats geen voorwerpen op of onder de unit. Raak de scherpe aluminiumvin niet aan; scherpe delen kunnen blessures veroorzaken. Gebruik het systeem niet tijdens sterilisatie om verbranding door heet water of oververhitting van douchewater te voorkomen. Zorg dat de afvoerleiding correct is aangesloten om waterlekkage te voorkomen. Controleer na lang gebruik of het installatierek niet verzwakt is. Als het rek verzwakt, kan de unit vallen. Vraag een erkende dealer om de sterilisatie-instellingen te controleren op overeenstemming met de toepasselijke regels en wetgeving. Controlepaneel Laat het controlepaneel niet nat worden. Anders kan een elektrische schok en/of brand ontstaan. Druk niet met een hard, puntig voorwerp op de knoppen van het controlepaneel. Daardoor kunt u de unit beschadigen. Reinig het controlepaneel niet met water, benzeen, verdunner of een schuurmiddel. Voer niet zelf de inspectie en onderhoudswerk van het controlepaneel uit. Neem contact op met een erkende dealer om verwondingen door onjuiste bediening te voorkomen. Veiligheidsmaatregelen7676 De begininstellingen aanpassen Dealer Gebruik de menu's en instellingen die van toepassing zijn op uw systeem. Het wordt aanbevolen om instellingen alleen door een erkende dealer of specialist te laten wijzigen.

• Na de eerste installatie kunt u zelf de instellingen aanpassen. De begininstelling blijft van kracht totdat de gebruiker deze wijzigt.

• Het controlepaneel kan worden gebruikt voor meerdere installaties.

• Controleer vóór het instellen dat het bedrijfslampje uit is.

• Bij een verkeerde instelling werkt het systeem niet correct. Vraag een erkende dealer om advies.

Druk en tegelijk in en houd ze 5 seconden ingedrukt tot op het scherm SETTING STATUS verschijnt.

Druk op of om het menu te selecteren.

Druk op om het menu te openen.

Druk op of om Yes/No of een andere optie te selecteren. YES: het menu inschakelen No: het menu uitschakelen

Druk op om te bevestigen. Controlepaneel SchermBedrijfslampje Menu (1 ~ 20) Instelling Scherm

Aansluiting kamerthermostaat De optionele kamerthermostaat wel of niet aansluiten. YES NO

Selectie van reserveverwarming binnen Het vermogen van de verwarming verminderen als dat onnodig is.

Antivriesbeveiliging De antivriesbeveiliging activeren of deactiveren wanneer het systeem is uitgeschakeld. YES NO

Tankaansluiting De optionele watertankunit wel of niet aansluiten. Opmerking: Als NO is geselecteerd, worden menu's 5 t/m 14 overgeslagen. YES NO

Prioriteit zonnepaneel Het zonnepaneel wel of niet gebruiken voor verwarming van de watertank. YES NO

Prioriteit verwarmen De verwarming van het vertrek als prioriteit instellen in de stand HEAT + TANK. Opmerking: Als YES is geselecteerd, worden menu's 7 en 8 overgeslagen voor de stand HEAT + TANK. YES NO

Bedrijfsinterval voor verwarmen Het interval voor de stand HEAT instellen tijdens de stand HEAT + TANK. Opmerking: Als YES is geselecteerd in menu 6, wordt dit menu overgeslagen. 0,5 uur ~ 10 uur

Interval voor verwarming van de tank Het interval voor de watertank instellen tijdens de stand HEAT + TANK. Opmerking: Als YES is geselecteerd in menu 6, wordt dit menu overgeslagen. 5 minuten ~ 1 uur 35 minuten7777 Nederlands

Boosterverwarming De boosterverwarming van de watertank activeren of deactiveren. Opmerking: Als NO is geselecteerd, wordt menu 10 overgeslagen. YES NO

Vertragingstijd boosterverwarming De vertragingstijd instellen voor activering van de boosterverwarming terwijl het systeem de watertank verwarmt. 20 minuten ~ 1 uur 35 minuten

• Gebruik het systeem niet tijdens sterilisatie om verbranding door heet water of oververhitting van douchewater te voorkomen.

• Vraag een erkende dealer om de sterilisatie-instellingen te controleren op overeenstemming met de toepasselijke regels en wetgeving.

Sterilisatie De watertank steriliseren (indien nodig). Opmerking: Als NO is geselecteerd, worden menu's 12 t/m 14 overgeslagen. YES NO

Sterilisatie dag & tijd De timer voor sterilisatie instellen. (Eenmaal per week. Werkt ook tijdens stand-by.) Monday ~ Sunday 0:00 ~ 23:50

Sterilisatietemperatuur De temperatuur voor sterilisatie instellen. 40 °C ~ 75 °C

Voortzetting van sterilisatie De verwarmingstemperatuur aanhouden om de sterilisatie te voltooien. 5 minuten ~ 1 uur

Basisbakverwarmer De optionele basisbakverwarmer wel of niet aansluiten. Opmerking: Als NO is geselecteerd, wordt menu 16 overgeslagen. YES NO

Type basisbakverwarmer Type A - De basisbakverwarmer wordt alleen geactiveerd tijdens ontdooien. Type B - De basisbakverwarmer wordt geactiveerd wanneer de omgevingstemperatuur buiten 5 °C of lager is.

Beton drogen Wordt tijd bouwwerkzaamheden gebruikt om beton bij een vooringestelde temperatuur te drogen. Gebruik dit menu uitsluitend tijdens bouwwerkzaamheden en niet voor andere doeleinden (Zie de informatiepagina). 1 dag ~ 99 dagen Gebruiker Voorbereiding van het controlepaneel

Druk op of om de huidige dag in te stellen.

Druk op om te bevestigen.

om de huidige tijd in te stellen. ■ Opmerking:

• De huidige dag en tijd moeten in de volgende gevallen worden ingesteld: - Het systeem wordt voor het eerst ingeschakeld. - Het is lang geleden sinds de stroom de laatste keer werd ingeschakeld.

• De ingestelde tijd is de standaardtijd voor alle bedieningshandelingen met de timer. Nd l d Waarschuwingsindicator (tanktemperatuur boven 60 °C) Dealer De bediening/instellingen moeten worden uitgevoerd door een erkende dealer/specialist. Gebruiker De bediening/instellingen mogen worden uitgevoerd door een erkende dealer/specialist of de gebruiker. De begininstellingen aanpassen7878 Het gebruik Gebruiker Stil bedrijf Druk op .• Deze functie laat de buitenunit geluidsarm werken. Deze functie kan de verwarmingscapaciteit verminderen.Gebruiker Controlestand voor systeemstatus

Druk op (Op het scherm verschijnt STATUS.) Druk op of om de geselecteerde stand te controleren.• Beton drogen (wordt niet weergegeven tijdens normaal bedrijf)• Waterinlaattemperatuur• Tanktemperatuur• Bedrijfsfrequentie van compressor• Foutenlogboek• Totaal energieverbruik in de verwarmingsstand (Maximaal 999 dagen)• Tankmodus totale energieverbruik(Maximaal 999 dagen)• Druk op om de stand STATUS te verlaten. ■ Opmerking:

• In de stand STATUS wordt op het scherm STATUS weergegeven.• De stand STATUS kan niet worden geactiveerd wanneer op het scherm SETTING staat.• Het totale energieverbruik is een schatting op basis van AC 230 V en kan verschillen van de werkelijke waarde zoals gemeten door precisieapparatuur. ■ Opmerking:Tijdens normaal bedrijf worden de knoppen , en niet gebruikt. Gebruiker Het systeem in- of uitschakelen Druk op .Wanneer het systeem is ingeschakeld, brandt het bedrijfslampje en worden de wateruitlaattemperatuur en de buitentemperatuur op het scherm weergegeven.Gebruiker De bedrijfsstand selecteren Druk op om de bedrijfsstand te selecteren.HEAT • Het bedrijf HEAT van het paneel/de vloer is ingeschakeld of uitgeschakeld.• De buitenunit levert warmte aan de binnenunit. HEAT+ TANK• De buitenunit levert warmte aan de sanitaire tank en de binnenunit.• Deze stand kan niet worden geselecteerd als er geen sanitaire tank is geïnstalleerd.TANK • De sanitaire watertank is ingeschakeld of uitgeschakeld.• De buitenunit levert warmte aan de sanitaire watertank.Gebruiker De reserveverwarming starten Druk op

• De reserveverwarming levert extra warmte bij een lage buitentemperatuur. De reserveverwarming kan alleen worden gebruikt in de verwarmingsstand.• Als de reserveverwarming is ingesteld, wordt hij automatisch ingeschakeld wanneer aan de betreffende voorwaarden wordt voldaan.• Druk opnieuw op om de reserveverwarming uit te schakelen.Het systeem wordt uitgeschakeld door een externe schakelaar.7979 Nederlands Dealer De bediening/instellingen moeten worden uitgevoerd door een erkende dealer/specialist. Gebruiker De bediening/instellingen mogen worden uitgevoerd door een erkende dealer/specialist of de gebruiker. Dealer Temperatuurinstelling van het systeem Temperatuurinstelling Scherm Het systeem regelt de temperatuur voor elk menu op basis van de omgevingstemperatuur buiten.

• Neem contact op met uw erkende dealer als u de temperatuur wilt instellen of wijzigen.

Houd 5 seconden ingedrukt om de stand voor instelling van het temperatuurbereik te openen. (Op het scherm verschijnt SETTING.)

Druk op of om een menu te selecteren.

Druk op om het menu te openen.

Druk op of om de gewenste temperatuur in te stellen.

Druk op om de instelling te bevestigen.

om andere menu's in te stelen. Gebruiker Het temperatuurbereik controleren

Houd 5 seconden ingedrukt om de stand voor instelling van het temperatuurbereik te openen.

Druk op of om een menu te selecteren.

• Druk op om het menu te verlaten. Menu Temperatuurinstelling Scherm Een lage omgevingstemperatuur buiten instellen. -15 °C ~ 15 °C HEAT Een hoge omgevingstemperatuur buiten instellen. -15 °C ~ 15 °C De wateruitlaattemperatuur instellen bij een lage omgevingstemperatuur buiten. 25 °C ~ 65 °C De wateruitlaattemperatuur instellen bij een hoge omgevingstemperatuur buiten. 25 °C ~ 65 °C In de stand HEAT wordt de wateruitlaattemperatuur aangepast zoals in de illustratie rechts wordt getoond. Dit wordt gedaan binnen het ingestelde temperatuurbereik. <Wateruitlaattemperatuur> <Omgevingstemperatuur buiten> max. watertemp. min. watertemp. De omgevingstemperatuur buiten instellen waarbij de verwarming tijdens de stand HEAT wordt uitgeschakeld.

De omgevingstemperatuur buiten instellen waarbij de reserveverwarming wordt ingeschakeld.

-15 °C ~ 20 °C HEATER

De temperatuur van de sanitaire watertank instellen. 40 °C ~ 75 °C TANK Het gebruik8080 Het gebruik Gebruiker De watertemperatuur verschuiven Gewenste temperatuurinstellingMet deze functie kunt u de wateruitlaattemperatuur eenvoudig verschuiven als de instelling niet zoals gewenst is. Druk op om de stand voor verschuiving van de watertemperatuur te openen. Druk op om de instelling te wijzigen.

Druk op of om de gewenste temperatuur in te stellen.(temperatuurbereik: -5 °C ~ 5 °C)Temperatuurinstelling

Verschuivingswaarde<Wateruitlaattemperatuur><Omgevingstemperatuur buiten> Druk op om de instelling te bevestigen. ■ Opmerking:

• Druk op of wacht 30 seconden om de stand SETTING te verlaten.• De ingestelde temperatuur wordt na bevestiging in het systeem opgeslagen.• De stand SETTING kan niet worden geactiveerd als de indicatielampjes SERVICE en STATUS branden.• Het systeem verschuift de temperatuur binnen het bereik van de wateruitlaattemperatuur.Gebruiker Vakantiestand
• Door een of meerdere dagen als vakantie in te stellen, kunt u tijdens uw afwezigheid energie besparen. Na uw terugkeer hervat het systeem het bedrijf met de ingestelde temperatuur.• Controleer vóór het instellen dat het systeem is uitgeschakeld.• Het systeem hervat zijn bedrijf automatisch na de laatste vakantiedag om 00:00 uur middernacht.• De dag waarop u de vakantiestand instelt, wordt als dag 1 geteld. Gewenste dagenVoorbeeld:U stelt de vakantiestand in op 21 juni om 08:00 uur 's ochtends. Als u 3 dagen instelt, hervat het systeem zijn bedrijf op 24 juni om 00:00 uur middernacht. Druk op om de vakantiestand te openen. Druk op of om het gewenste aantal dagen in te stellen.(Instelbereik: 1 dag ~ 999 dagen) Druk op om de instelling te bevestigen. ■ Opmerking:
• Druk op of wacht 30 seconden om de vakantiestand te verlaten.8181 Nederlands Gebruiker De weektimer instellen Deze functie bevordert energiebesparing doordat u voor elke dag maximaal 6 programma’s kunt instellen. Geeft het volgende timerprogramma aan Te selecteren dag Geeft de volgende timerdag aan Programmanummer op een dag Uitschakeltimer Inschakeltimer Gaat branden als de Timer-functie wordt geselecteerd

Druk op om de instelstand van de timer te openen.

Druk op of om de gewenste dag te selecteren.

Druk op om de selectie te bevestigen.

"1" knippert, druk op als u programma 1 wilt instellen.

Druk op om de in- of uitschakeltimer te selecteren.

Druk op of om de gewenste tijd te selecteren. U kunt , , en de thermoverschuiving van de watertemperatuur instellen.

Druk op om programma 1 te bevestigen. De geselecteerde dag wordt gemarkeerd met ▼.

• Na 2 seconden schakelt het scherm over naar het volgende programma. Herhaal stap 4 t/m 7 als u de programma’s 2 t/m 6 wilt instellen.

• Wanneer tijdens het instellen van de timer geen knop wordt ingedrukt binnen 30 seconden, of als de knop wordt ingedrukt, wordt de instelling van dat moment bevestigd en wordt het instellen van de timer beëindigd. Het huidige timerprogramma controleren

Druk op om de timerstand te openen, en druk op om de daginstelling te openen.

Druk op of tot de gewenste dag verschijnt, druk op om de selectie te bevestigen.

Druk op of om de ingestelde programma's te controleren. Het huidige timerprogramma wijzigen of een nieuw timerprogramma toevoegen

van "De weektimer instellen" uit om een bestaand timerprogramma te wijzigen of een nieuw timerprogramma toe te voegen. Het huidige timerprogramma annuleren

Druk op om de daginstelling te openen.

Druk op of tot de gewenste dag wordt weergegeven, en druk op om de programma-instelling te openen.

Druk op of tot de gewenste dag wordt weergegeven. Druk op om het programma te annuleren; ▼ verdwijnt. De weektimer uitschakelen/ inschakelen

• Druk op en vervolgens op om de weektimer uit te schakelen.

• Druk op en vervolgens op om de laatste weektimerinstelling in te schakelen. Dealer De bediening/instellingen moeten worden uitgevoerd door een erkende dealer/specialist. Gebruiker De bediening/instellingen mogen worden uitgevoerd door een erkende dealer/specialist of de gebruiker. Het gebruik8282 Binnenunit• Spat niet met water op de unit.Veeg de unit voorzichtig af met een zachte, droge doek.Reinig het systeem regelmatig zodat u er zeker van kunt zijn dat het optimaal presteert.Vraag een erkende dealer om advies.• Ontkoppel de voeding voordat u het apparaat reinigt.• Gebruik geen benzeen, verdunner of schuurmiddel.• Gebruik alleen zeep ( pH 7) of een mild reinigingsmiddel voor huishoudelijk gebruik.• Gebruik geen water dat warmer is dan 40 °C.Extern filter• Reinig het externe filter ten minste een keer per jaar. Als u dat nalaat, kan het filter verstopt raken en het systeem kapot gaan. Vraag een erkende dealer om advies.Buitenunit• Zorg dat de luchtinlaat- en luchtuitlaatopeningen niet geblokkeerd worden. Anders kan het systeem slecht presteren of kapot gaan. Verwijder obstakels om een goede ventilatie te verzekeren.• Verwijder bij sneeuwval de sneeuw nabij de buitenunit om te voorkomen dat de luchtinlaat- en luchtuitlaatopeningen geblokkeerd worden. Inspectie
• Om te zorgen dat de units optimaal functioneren, moeten de units, het externe filter en de bedrading regelmatig geïnspecteerd worden. Vraag een erkende dealer om advies over het onderhoud.• Verwijder eventuele obstakels in de luchtinlaat- en luchtuitlaatopeningen van de buitenunit. Bij langdurige inactiviteit
• Ontkoppel de stroomtoevoer. Omstandigheden waarbij u hulp moet inroepen Ontkoppel de stroomtoevoer en consulteer een erkende dealer in de volgende omstandigheden:• Een abnormaal lawaai tijdens de werking.• Er zijn waterdruppels/vreemde deeltjes in het controlepaneel binnengedrongen.• Er lekt water uit de binnenunit.• De zekering springt regelmatig uit.• De stroomdraad wordt onnatuurlijk warm. Reinigingsinstructies De weektimer instellen ■ Opmerking:
• U kunt met de timer voor iedere dag van de week (maandag tot zondag) maximaal 6 programma’s per dag instellen.• Wanneer het systeem wordt ingeschakeld door de timer, zal de wateruitlaattemperatuur worden geregeld uitgaande van de eerder ingestelde temperatuur.• U kunt niet op een dag twee keer hetzelfde timerprogramma instellen.• U kunt 2 of meer dagen instellen met dezelfde timerinstelling. Het gebruik Waterdrukmeter• Druk of stoot niet met een hard puntig voorwerp op de glazen kap. Daardoor kunt u de unit beschadigen.• Het is belangrijk dat de waterdruk ligt tussen 0,05 en 0,3 MPa (0,1 MPa = 1 bar).• Vraag advies aan een erkende dealer als de waterdruk buiten het vermelde bereik ligt.8383 Nederlands De volgende symptomen geven geen defect aan. Symptoom Oorzaak Geluid van stromend water tijdens werking.

• Stromend koelmiddel in het apparaat. Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart.

• De vertraging dient ter bescherming van de compressor. Er komt water/stoom uit de buitenunit. • Er is condensatie of verdamping in de leidingen. Er komt stoom uit de buitenunit in de verwarmingsstand.

• Dit wordt veroorzaakt door ontdooiing in de warmtewisselaar. De buitenunit werkt niet. • Dit wordt veroorzaakt door een beveiligingsfunctie van het systeem wanneer de buitentemperatuur buiten het bedrijfsbereik is. Het systeem wordt uitgeschakeld. • Dit wordt veroorzaakt door de beveiligingsfunctie van het systeem. Als de waterinlaattemperatuur lager is dan 10 °C, stopt de compressor en wordt de reserveverwarming ingeschakeld. Het is moeilijk het systeem te verwarmen.

• Wanneer het paneel en de vloer tegelijk verwarmd worden, kan de warmwatertemperatuur dalen en de verwarmingscapaciteit van het systeem afnemen.

• Als de buitentemperatuur laag is, heeft het systeem wellicht meer tijd nodig om op te warmen.

• De in- of uitlaat van de buitenunit wordt geblokkeerd door een obstakel zoals een berg sneeuw.

• Als de ingestelde wateruitlaattemperatuur laag is, heeft het systeem wellicht meer tijd nodig om op te warmen. Het systeem wordt niet onmiddellijk warm.

• Als het systeem zijn bedrijf begint bij een lage watertemperatuur, heeft het enige tijd nodig om het water te verwarmen. De reserveverwarming wordt automatisch ingeschakeld als hij is uitgeschakeld.

• Dit wordt veroorzaakt door de beveiligingsfunctie van de warmtewisselaar van de binnenunit. Het bedrijf begint automatisch wanneer de timer niet is ingesteld.

• De sterilisatietimer is ingesteld. Het weergegeven energieverbruik verandert niet.

• Het geheugen wordt eenmaal per uur opgeslagen. Bij een stroomstoring worden de gegevens van het vorige uur weergegeven.

• Het totale energiebereik heeft 999 dagen bereikt. Druk op om de teller te resetten. De indicator HEAT knippert op het scherm.

• Het systeem is bezig met ontdooien. Het koelsysteem blijft enkele minuten luid hoorbaar werken.

• Dit wordt veroorzaakt door een beveiligingsfunctie tijdens het ontdooien bij een buitentemperatuur onder -10 °C. Controleer het volgende voordat u een onderhoudsmonteur belt. Symptoom Controleer De werking in de stand HEAT is niet efficiënt.

• Stel de temperatuur correct in.

• Sluit de afsluiter van de radiator.

• Verwijder eventuele obstakels in de luchtinlaat- en luchtuitlaatopeningen van de buitenunit. Luidruchtig tijdens werking. • De buitenunit of binnenunit is op een schuine plaats geïnstalleerd.

• Sluit de behuizing goed. Het systeem werkt niet. • De stroomonderbreker is in werking getreden of geactiveerd. Het bedrijfslampje brandt niet of er wordt niets weergegeven op het controlepaneel.

• Controleer of de stroomtoevoer werkt en er geen stroomstoring is opgetreden. Problemen oplossen Knop Stand Extra verwarming

• Als er in het systeem een storing optreedt, kan de reserveverwarming worden gebruikt om het water te verwarmen. Druk op om de reserveverwarming in te schakelen.

• Druk op als u de reserveverwarming wilt uitschakelen.

• Tijdens geforceerd verwarmen kunnen er geen andere functies worden gebruikt. Het gebruik / Reinigingsinstructies / Problemen oplossen8484 Het bedrijfslampje knippert en er verschijnt een foutcode op het scherm.

• Ontkoppel de stroomtoevoer en meld de fout aan een erkende dealer.

• De timer wordt geannuleerd wanneer een fout wordt weergegeven. Diagnose op het scherm Afwijking of beveiligingsfunctie H12 Capaciteit stemt niet overeen H15 Afwijking van temperatuursensor van compressor H20 Afwijking bij waterpomp H23 Afwijking bij sensor van koelmiddel 1 H27 Afwijking bij onderhoudsklep H42 Lagedrukbeveiliging van compressor H62 Afwijking bij waterdoorstroming H64 Afwijking bij hogedruksensor H65 Afwijking bij circulatie ontdooiingswater H70 Afwijking bij overbelastingsbeveiliging van reserveverwarming H72 Afwijking bij tanktemperatuursensor H76 Communicatiefout van controlepaneel H90 Afwijking bij communicatie binnenunit/ buitenunit H91 Afwijking bij overbelastingsbeveiliging van tankverwarming H95 Afwijking bij spanningsaansluiting H98 Beveiligingsfunctie voor hoge druk buiten H99 Antivriesbeveiliging van warmtewisselaar binnen Diagnose op het scherm Afwijking of beveiligingsfunctie F12 Drukschakelaar is geactiveerd F14 Onvoldoende rotatie van compressor F15 Afwijking bij vergrendeling van ventilatormotor buiten F16 Algemene stroombeveiliging F20 Overbelastingsbeveiliging voor compressortemperatuur F22 Overbelastingsbeveiliging voor temperatuur van transistormodule F23 Afwijkende DC-piek tijdens bedrijf F24 Afwijking tijdens koelcyclus F25 Afwijking tijdens koelen/verwarmen F27 Afwijking bij drukschakelaar F30 Afwijking bij wateruitlaatsensor 2 F36 Afwijking bij temperatuursensor voor buitenlucht F37 Afwijking bij waterinlaatsensor F40 Afwijking bij afvoersensor buiten F41 Afwijking bij correctie vermogensfactor F42 Afwijking bij sensor van warmtewisselaar buiten F43 Afwijking bij sensor voor ontdooien buiten F45 Afwijking bij wateruitlaatsensor F46 Afwijkingen bij ontkoppeling stroomtransformator buiten F48 Afwijking bij uitlaattemperatuursensor van verdamper F49 Afwijking bij uitlaattemperatuursensor van bypass F95 Afwijking hoge druk bij koelen Problemen oplossen8585 Nederlands Informatie voor gebruikers over de inzameling en afvalverwerking van oude apparatuur Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC. Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving. Voor zakengebruikers in de Europese Unie Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie. [Informatie over de verwijdering in andere landen buiten de Europese Unie] Deze symbolen zijn enkel geldig in de Europese Unie. Indien u deze producten wenst te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen. Informatie Functie Beton drogen

• Wordt tijd bouwwerkzaamheden gebruikt om beton bij een vooringestelde temperatuur te drogen.

Druk gelijktijdig op en en houd deze 5 seconden ingedrukt totdat op het display ″ ″ wordt weergegeven.

(Op het display wordt ″ ″ weergegeven).

Druk op om de dag te selecteren. Druk op of om de gewenste temperatuur in te stellen.

Druk op om de keuze te bevestigen.
