Eigenschaften	Details
Gerätetyp	Heizung
Leistung	2000 W
Abmessungen	30 x 30 x 70 cm
Gewicht	5 kg
Materialien	Kunststoff, Metall
Zusatzfunktionen	Verstellbares Thermostat, Energiesparmodus
Verwendung	Ideal fr Wohnrume, Bros
Wartung	Regelmige Reinigung des Luftgitters
Sicherheit	Schutz vor berhitzung, automatische Abschaltung
Garantie	2 Jahre
Energieverbrauch	Energieklasse A

Häufig gestellte Fragen - Anna BIG STADLERFORM

Wie stelle ich die Temperatur am STADLER FORM Anna BIG ein?

Um die Temperatur einzustellen, verwenden Sie den Regler am Bedienfeld. Drehen Sie ihn im Uhrzeigersinn, um die Temperatur zu erhhen, und gegen den Uhrzeigersinn, um sie zu verringern.

Warum heizt mein STADLER FORM Anna BIG nicht?

Prfen Sie, ob das Gert ordnungsgem angeschlossen ist und die Steckdose funktioniert. Stellen Sie auch sicher, dass das Thermostat auf eine hhere Temperatur als die Raumtemperatur eingestellt ist.

Macht der Ventilator des STADLER FORM Anna BIG Gerusche, ist das normal?

Ein gewisses Ma an Gerusch ist normal, wenn der Ventilator luft. Wenn das Gerusch jedoch laut oder ungewhnlich ist, prfen Sie, ob das Gert auf einer stabilen Flche steht und frei von Hindernissen ist.

Wie reinige ich meinen STADLER FORM Anna BIG?

Ziehen Sie den Stecker, bevor Sie das Gert reinigen. Verwenden Sie ein weiches, feuchtes Tuch, um die Auenseite abzuwischen. Tauchen Sie das Gert niemals in Wasser oder verwenden Sie scheuernde Produkte.

Mein STADLER FORM Anna BIG schaltet sich von selbst aus, was soll ich tun?

Das Gert verfgt ber eine Sicherheitsfunktion, die es bei berhitzung automatisch ausschaltet. Stellen Sie sicher, dass es nicht blockiert ist, und lassen Sie es abkhlen. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich den STADLER FORM Anna BIG in einem Badezimmer verwenden?

Es wird empfohlen, diese Art von Heizung nicht in feuchten Umgebungen wie Badezimmern zu verwenden. Bitte beachten Sie die Bedienungsanleitung fr spezifische Empfehlungen.

Wie hoch ist der Energieverbrauch des STADLER FORM Anna BIG?

Der Energieverbrauch hngt von der Temperatureinstellung ab. Im Allgemeinen verbraucht das Gert zwischen 1.000 W und 2.000 W. Weitere Details finden Sie auf dem Energielabel.

Wo kann ich Ersatzteile fr meinen STADLER FORM Anna BIG kaufen?

Ersatzteile knnen direkt auf der Website von Stadler Form oder bei autorisierten Hndlern gekauft werden. Wenden Sie sich auch an den Kundendienst fr weitere Untersttzung.

Gibt es eine Garantie fr den STADLER FORM Anna BIG?

Ja, der STADLER FORM Anna BIG ist in der Regel mit einer 2-jhrigen Garantie abgedeckt. Bitte lesen Sie die Bedienungsanleitung fr Garantieinformationen und Bedingungen.

BEDIENUNGSANLEITUNG Anna BIG STADLERFORM

Share your feedback about Anna big on:
Teilen Sie Ihr Feedback von Anna big auf:
Partagez votre commentaire sur Anna big :
www.stadlerform.com/Anna-big

For frequently asked questions go to:
Für hαufig gestellte Fragen besuchen Sie:
Trouvez la foire aux questions sur:
www.stadlerform.com/Anna-big/support

Download instruction manual: Bedienungsanleitung hier herunterlagen: Telechargez le mode d'emploi: www.stadlerform.com/Anna-big/manual

Watch the video of Anna big:
Schauen Sie sich das Video zu Anna big an:
Regardez la vente du Anna big :
www.stadlerform.com/Anna-big/video

You Tube

English

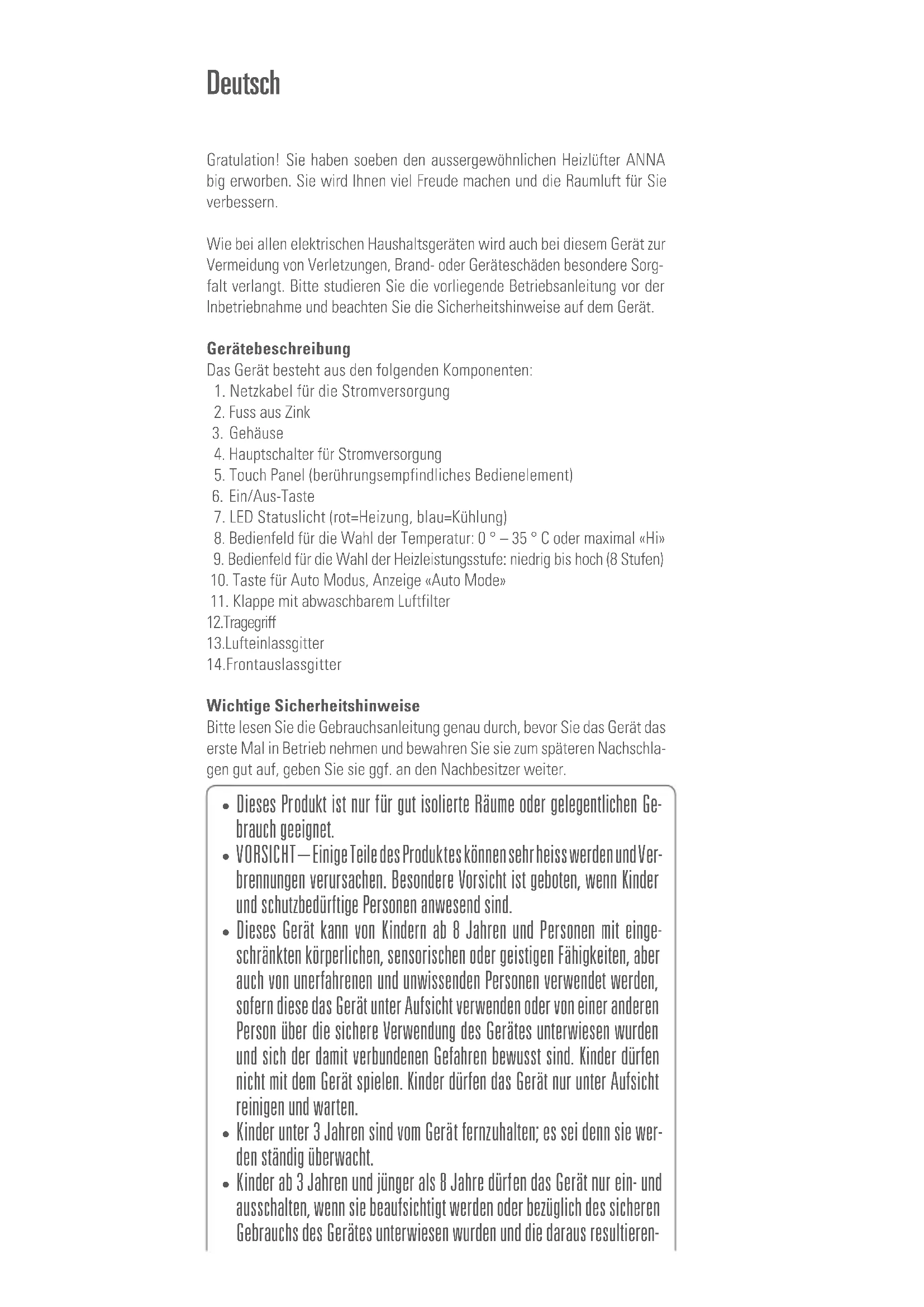

Gratulation! Sie haben soeben den aussergewöhnlichen Heizlüfter ANNA big erworbEN. Sie wird Ihnen viel Freude machen und die Raumluft für Sie verbessern.

Wie bei allen elektrischen Haushaltsgeräten wird auch bei thisem Gerät zur Vermeidung von Verletzungen, Brand- oder Geräteschäden besondere Sorgfalt verlangt.itte studieren Sie die vorliegende Betriebsanleitung vor der Inbetriebnahme und beachten Sie die Sicherheitshinweise auf dem Gerät.

Gerätebeschreibung

Das Gerät besteht aus den folgenden Komponenten:

1. Netzkabel für die Stromversorgung
2. Fuss aus Zink
3. Gehause
4. Hauptschalter für Stromversorgung
5. Touch Panel (berührungsempfindliches Bedienelement)
6. Ein/Aus-Taste
7. LED Statuslicht (rot=Heizung, blau=Kuhlung)
8. Bedienfeld fur die Wahl der Temperatur: 0^ - 35^ Coder maximal «Hi»
9. Bedienfeld fur die Wahl der Heizleistungsstufe: niedrig bis hoch (8 Stufen)
10. Taste für Auto Modus, Anzeige «Auto Mode»
11. Klappe mit abwaschbarem Luftfilter
    12.Tragegriff
    13.Lufteinlassgitter
12. Frontauslassgitter

Wichtige Sicherheitschinweise

Bitte lesen Sie die Gebrauchsanleitung GENU durch, bevor Sie das Gerät das erste Mal in Betriebnehmen und bewahren Sie sie zum späteren Nachschlagen gut auf, geben Sie sie ggf. an den Nachbesitzer weiter.

• Dieses Produkt ist nur für gut isolierte Räume oder gelegentlichen Gebrauch geeignet.
  VORSICHT—Eine Teile des Produktes konnen sehr heiss werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten, aber auch von unerfahrenen und unwissenenden Personen verwendet werden, sofern diese das Gerät unter Aufsicht verwenden oder von einer anderen Person über die sichere Verwendung des Gerätes unterwiesen wurden und sich der damit verbundenen Gefahren bewusst sind. Kinder dürfen nicht mit dem Gerät speilen. Kinder dürfen das Gerät nur unter Aufsicht reinigen und warten.
• Kinder unter 3 Jahren sind vom Gerät fernzuhalten; es sei dann sie werden ständig überwacht.
• Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nur ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darauf resultieren

den Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Gebrauchslage platziert oder installiert ist.

• Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nicht an das Stromnetz anschliessen, es nicht regulieren oder reinigen und keine Wartung durchführren.

• Wenn das Netzkabel beschadigt ist, muss es vom Hersteller oder in einer vom Hersteller zugelassenen Werkstatt oder vonählich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.

• Für Schäden, die durch Nichtbeachten dieser Gebrauchsanleitung entstehen, lehtn Stadler Form jegliche Haftung ab.

• Das Gerät ist nur im Haushalt für die in dieser Gebrauchsanweisung beschrieben Zwecke zu benutzen. Ein nicht bestimmungsgemässer Gebrauch sowie technische Veränderungen am Gerät konnen zu Gefahren für Gesundheit und Leben führen.
• Gerät nie in Wasser / andere Flüssigkeiten tauchen. Kurzschlussgefahr!
• Beschädigte Geräte (inkl. Netzkabel) nie in Betriebnehmen.
• Nie unter Spannung stehende Teile berühren.
• Schliessen Sie das Kabel nur an Wechselstrom an. Gerät nur an fachgerecht installerierter Steckdose mit korrekter Spannung betreiben. Keine Veränderungskabel verwenden.
• Der Heizerarf nicht unmittelbar unter einer Steckdose platziert werden.
  Das Gerat nie selbst öffnen (Repairun nur durch Fachleute).
• Das Netzkabel nicht über scharfe Kantenziehen oder einkommen. Den Stecker nie am Netzkabel oder mit nassen Handen aus der Steckdoseziehen.
• Gerät nicht in der Höhe einer Wärmequelle aufstellen. Das Netzkabel keiner direkten Hitzeinwirkung (wie z.B. heisse Herdplatten, offene Flammen, heisse Bügeleisen oder Heizöfen) aussetzen. Netzkabel vor Öl schützen.
  Die benutzte Steckdose muss jederzeit zuganglich bleiben.
• Gerät nie auf unebenen Flächen oder weichen Unterlagen betreiben.
  VORSICHT: Um eine Gefährung durch ein unbeabsichtigtes Rücksetzen des Schutztemperaturbegrenzers zu vermeiden, darf das Gerät nicht über ein externe Schaltvorrichtung wie beispelsweise eine Zeitschaltuhr versorgt werden.
• WARNING: Wahrend des Betriebs den Luftinlass und Luftauslass nicht abdecken - Brandgefahr!
• Gerät nicht in kleinen Räumen (unter 4 mFläche), nicht in explosiver Umgebung, nicht zum Wäsche trocknen einsetzen.
• Der Bereich des Luftauslasses nicht berühren, da er hohe Temperatur erreichen kann.
• Gerat nie unbeaufsichtigt stehen让他们。
• Keine Gegenstände und/oder Finger in Geräteöffnungen stecken.
• Brennende Geräte nur mit Löschdeckelöschen.

Inbetriebnahme/Bedienung

Hinweis: Stellen Sie sicher, dass zwischen dem Heizer und der Wand oder anderen grossen Objekten immer genügend Platz ist ( >50 cm). Der Luftstrom darf nicht durch etwaige Objekte blockiert werden. Wenn Anna big in einem Badezimmer verwendet wird, muss ein Mindestabstand von 100 cm zu

Dusche, Badewanne, Wasserhahn, Waschbecken, etc. eingehalten werden.

1. Nachdem Sie Anna big am gewünschten Ort platziert haben, schliessen Sie das Kabel (1) an der Steckdose an.

2. Drücken Sie zuerst auf den Hauptschalter (4) auf der Geräterückseite.

3. Schalten Sie das Gerät ein, indem Sie auf die Ein/Aus-Taste (6) drücken. Auf dem Display erscheint die Ziel-Temperatur.

4. Die Ziel-Temperatur kann über das rechte Bedienfeld (8) «Temperature» verändert werden, von 0^ (Kühlungsmodus) bis 35^ oder maximal «Hi». Von 1^ - 35^ & «Hi» ist der Wärmemodus aktiv. Die Zahl blinkt im Einstellmodus. Auf «+» tippen, erhöht die Ziel-Temperatur. Auf «-» tippen verringgert die Ziel-Temperatur. Die Einstellung wird gespeichert, wenn 3 Sekunden lang keine Veränderung auf dem Bedienfeld erfolgt. Danach zeigt das Display die aktuelle Raumtemperatur an.

Info: Wird die Ziel-Temperatur erreicht, schaltet das Gerät das Heiz-element aus und auf dem Display blinkt die Temperaturanzeige. Der Ventilator bleibt noch während 30 Sekunden auf der untersten Stufe eingeschaltet, um das Heizelement abzukühlen. Die aktuelle Temperatur wird dann ca. alle 30 Minuten gemessen (der Ventilator lauft für 1 Minute auf unterster Stufe). Sinkt die gemessene Raumtemperatur unter die eingestellte Ziel-Temperatur, schaltet das Gerät wieder ein.

1. Kuhlungsmodus: wird die Temperatur auf 0^ eingestellt, schaltet das Heizelement aus und der Ventilator blast kühle Luft aus dem Gerät. Das LED Statuslicht (7) wechselt von rot auf blau. Auf dem Display erscheint im Kuhlungsmodus keine Temperaturanzeige.

2. Die Heizleistungsstufe kann über das linke Bedienfeld (9) «Power Level» verändert werden, von niedrig bis hoch. Die Anzeige blinkt während der Eingabe. Auf «+» tippen, erhöht die Leistungsstufe. Auf «-» tippen, verringgert die Leistungsstufe. Die Einstellung wird gespeichert, wenn 3 Sekunden lang keine Veränderung auf dem Bedienfeld erfolgt. Danach zeigt das Display die aktuelle Raumtemperatur an.

3. Der Auto Modus wird durch Drucken der «Auto Mode» Taste (10) aktiviert, im Display wird «Auto Mode» angezeigt. Die voreingestellte Ziel-Temperatur von 22^ kann über das rechte Bedienfeld (8) verändert werden. Die Heizleistungsstufe wird im Auto Modus automatisch gewählt, in Abhängigkeit zur Raumtemperatur. Je kleiner die Differenz zwischen Raumtemperatur und Ziel-Temperatur,esto kleiner die gewählte Heizleistungsstufe. These Technologie nennen wir «Adaptive HeatTM» und haben wir international zum Patent angemeldet. Damit stellt Anna big sicher, dass die Ziel-Temperatur schnell und effizient erreicht und beibhalten wird. Anna big verhindert dadurch einen starken Temperaturabfall sowie ein ständiges Ein- und Ausschalten des Geräts. Wird die Heizleistungsstufe manuell verändert (9), wird der Auto Modus deaktiviert.

Info: Wird die Ziel-Temperatur erreicht, schaltet das Gerät das Heizelement aus und auf dem Display blinkt die Temperaturanzeige.

1. Schalten Sie das Gerät aus, indem Sie auf die Ein/Aus-Taste (6) drücken. Der Ventilator bleibt noch während 30 Sekunden auf der untersten Stufe eingeschaltet, um das Heizelement abzukühlen. Das Gerät speichert die Eingabe der Temperatur und der Heizleistungsstufe, auch wenn das Gerät ausgeschaltet wird.

2. Überhitzungssicherung: das Gerät ist mit einer Überhitzungssicherung ausgestattet, die bei einer technischen Störung oder bei unsachgemä

sem Einsatz das Gerät ausschaltet (der Ventilator lauft eine Zeit auf der untersten Stufe weiter, um das Gerät abzukühlen). Sollte dieser Fall eintreten, beseitigen Sie die Störung bzw. korrigieren Sie den Einsatz (z.B. >50 cm Platz ums Gerät, Gerät nicht abdecken, Gerät aufrecht aufstellen). Das Gerät kann wieder in Betrieb genommen werden, wenn das Gerät abgekühlt ist.

1. Die Temperaturzeige kann durch Drücken der «Auto Mode» Taste (10) während 5 Sekunden von Celsius zu Fahrenheit und umgekehrt gewechselt werden.
2. In den ersten Stunden nach der Inbetriebnahme von Anna big kann es zu einem unangenehmen Geruch kommt. Diese Geruch wird sich von selbst auflösen und ist kein Grund zur Sorge. Tipp: Auf der Rückseite von Anna big befindet sich der Luftinlass. Der Luftinlass ist mit einem Luftfilter und einem Gitter abgedeckt. Das Gitter ist abnehmbar.itte halten Sie das Gitter und anschliebend den Luftfilter ab. Sie konnen den Luftfilter mit etwas Seife und warmem Wasser auswaschen. Spullen Sie den Luftfilter gut aus und setzen Sie ihn vollständig trocknen, bevor Sieihn wieder auf den Luftinlass setzen und das Gitter erneut anbringen.

Reinigung

Vor jeder Wartung, Reinigung und nach jedem Gebrauch das Gerät ausschalten und das Netzkabel (1) von der Steckdose trennen.

Achtung: Das Gerät nie ins Wasser tauchen (Kurzschlussgefahr).

• Zur äusseren Reinigung nur mit einem feuchten Lappen abreiben und dann nach gut trocknen.
• Sollte der Filter (11) beim Einlassgitter (13) verstaubt sein, entfernen Sie diesen und waschenihn oder reinigenihn mit dem Staubsauger.

Reparaturen

• Reparaturen an Elektrogeräten (Wechseln des Netzkabels) länger nur von instruierten Fachkräften durchgeführt werden. Bei unsachgemassen Reparaturen erlischt die Garantie und jegliche Haftung wird abgeleht.
• Nehmen Sie das Gerät nie in Betrieb, wenn ein Kabel oder Stecker beschädigt ist, nach Fehlfunktionen des Gerätes, wenn diese heruntergefallen ist oder auf eine andere Art beschädigt wurde (Risse/Brüche am Gehäuse).

• Nicht mit irgendwelchen Gegenständen in das Geräte eindringen.

• Ausgedientes Gerät sofort unbrauchbar machen (Netzkabel durchtrennen) und bei der darauf vorgesehenen Sammelstelle abgeben.

Entsorgung

Die europäische Richtlinie 2012 / 19 / CE über Elektro- und Elektronik-Altgeräte (WEEE) verlangt, dass elektrische Haushaltsgeräte nicht über den Restmull oder sonstigen Haushaltsabfall entsorgt werden)dürfen, sondern an Sammelpunkten für das Recycling von elektrischen und elektronischen Geräten abgegeben werden müssen. So konnen die Verwertung der enthalten Materialien optimiert und ihre Auswirkungen auf die menschliche Ge

sundheit und die Umwelt reduziert werden. Das durchgestrichene Abfalltonnensymbol auf dem Produkt erinnert Sie an diese Verpflichtung.itte Fragen Sie bei ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Technische Daten

Nennspannung 220 - 240V / 50Hz

Temperaturbereich 0^ - 35^ / > 35^ = Hi

Leistungsaufnahme 300W (min.)

Nennleistung 2'000 W(max.)

Abmessungen 183× 420× 183mm

(Breite x Höhe x Tiefe)

Gewicht 3.2kg

Schalldruckpegel 28-50 dB(A)

Erfüllt EU-Vorschrift CE / WEEE / RoHS / EAC

Technische Änderungen vorbehalten

Angabe	Hersteller / Marke	Typ / Model	Technische Daten
Heizelement	Foshan Shunde Esite Electrical Appliances Co. Ltd	2000 W	AC 220-240V 50 Hz 650Wx3
Lüftermotor	Foshan Shunde Esite Electrical Appliances Co. Ltd	EST1225S	DC 12V 2500rpm 8.4 W Class A

Angabe	Symbol	Wert	Einheit
Wärmeleistung
Nennwärmeleistung	Pnom	1.41	kW
Mindestwärmeleistung (Richtwert)	Pmin	0.4	kW
Max. kontinuierliche Wärmeleistung	Pmax,c	2.0	kW
Hilfsstromverbrauch
Bei Nennwärmeleistung	elmax	0.0064	kW
Bei Mindestwärmeleistung	elmin	0.0044	kW
Im Bereitschaftszustand	elsb	0	kW

Angabe Einheit
Art der Regelung der Wärmezufuhr
manuelle Regelung der Wärmezufuhr mit integriertem Thermostat		[nein]
manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur		[nein]
elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur		[nein]
Wärmeabgabe mit Gebläseunterstützung [nein]
Art der Wärmeleistung / Raumtemperaturkontrolle
einstufige Wärmeleistung, keine Raumtemperaturkontrolle [nein]
zwé oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle		[nein]
Raumtemperaturkontrolle mit mechanischem Thermostat [nein]
mit elektronischer Raumtemperaturkontrolle [ja]
elektronische Raumtemperaturkontrolle und Tageszeitregelung		[nein]
elektronische Raumtemperaturkontrolle und Wochentagsregelung		[nein]
Sonstige Regelungsoptionen
Raumtemperaturkontrolle mit Präsenzerkennung [nein]
Raumtemperaturkontrolle mit Erkennung offener Fenster [nein]
mit Fernbedienungsoption [nein]
mit adaptiver Regelung des Heizbeginnis [nein]
mit Betriebszeitbegrenzung [nein]
mit Schwarzkugelsensor [nein]
Kontaktangaben	Stadler Form AktiengesellschaftChamerstrasse 174, 6300 Zug, Switzerland

Français

Vekt 3.2kg

Lydnivä 28-50dB(A)

I samsvar med

EU-forskritter CE/WEEE/RoHS/EAC

These umfasst Konstrukts-, Produktions-, sowie Materialfehler. Ausgenommen sind sümmtliche Verschleissteile und unsachgemäße Benutzung, sowie Folgeschäden durch mangelnde Reinigung und/oder Entkalkung des Gerätes.

Garantie 2 ans
