Technische Merkmale	Plattenspieler mit Riemenantrieb, kompatibel mit Vinyl-Schallplatten 33, 45 und 78 U/min.
Abmessungen	Kompakte Abmessungen für einfache Aufbewahrung, geringes Gewicht.
Verwendung	Einfache Bedienung mit verstellbarem Tonarm und Geschwindigkeitskontrolle.
Wartung	Regelmäßige Reinigung des Plattentellers und der Schallplatten wird für optimale Leistung empfohlen.
Sicherheit	Auf einer stabilen Oberfläche verwenden, um Vibrationen zu vermeiden, von Feuchtigkeit fernhalten.
Allgemeine Informationen	Ideal für Audiophile und Vinyl-Liebhaber, attraktives Retro-Design.

Häufig gestellte Fragen - PL525 Soundmaster

Der Plattenspieler lässt sich nicht einschalten, was tun?

Überprüfen Sie, ob der Plattenspieler korrekt an eine funktionierende Steckdose angeschlossen ist. Stellen Sie sicher, dass das Netzkabel in gutem Zustand ist und richtig am Plattenspieler angeschlossen ist.

Der Ton ist leise oder verzerrt, was tun?

Überprüfen Sie die Lautstärke am Plattenspieler sowie an Ihrem Verstärker oder Ihren Lautsprechern. Stellen Sie außerdem sicher, dass der Tonabnehmer korrekt installiert ist und die Rille der Schallplatte sauber ist.

Der Plattenspieler dreht sich nicht, wenn ich auf "Play" drücke, was tun?

Überprüfen Sie, ob der Tonarm richtig auf der Schallplatte positioniert ist. Stellen Sie außerdem sicher, dass der Riemen des Plattenspielers in gutem Zustand und korrekt installiert ist.

Wie wechselt man den Tonabnehmer des Plattenspielers?

Schrauben Sie den Tonabnehmer gemäß den Anweisungen im Benutzerhandbuch ab. Installieren Sie den neuen Tonabnehmer unter Beachtung der Polaritätsangaben und ziehen Sie die Schrauben fest, aber nicht zu fest.

Die Schallplatten springen während der Wiedergabe, was tun?

Überprüfen Sie, ob der Plattenspieler auf einer ebenen und stabilen Oberfläche steht. Stellen Sie außerdem sicher, dass das Gewicht des Tonarms richtig eingestellt ist und der Tonabnehmer korrekt ausgerichtet ist.

Wie reinige ich den Plattenspieler?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche des Plattenspielers abzuwischen. Für den Plattenteller kann ein spezieller Vinyl-Reiniger verwendet werden, um Staub und Schmutz zu entfernen.

Kann ich den Plattenspieler an einen Verstärker ohne dedizierten Eingang anschließen?

Ja, Sie können einen externen Vorverstärker verwenden, um den Plattenspieler an einen Verstärker ohne Phono-Eingang anzuschließen. Stellen Sie sicher, dass der Vorverstärker mit den Ausgangspegeln des Plattenspielers kompatibel ist.

Gibt es eine Garantie für den Plattenspieler Soundmaster PL525?

Ja, der Plattenspieler Soundmaster PL525 ist in der Regel durch eine zweijährige Garantie gegen Herstellungsfehler abgedeckt. Details zur Garantie finden Sie im Benutzerhandbuch.

BEDIENUNGSANLEITUNG PL525 Soundmaster

PL525 Hersteller Wörlein GmbH Tel.: [phone] Gewerbestrasse 12 Fax.: [phone] D 90556 Cadolzburg Email. [e-mail] GERMANY Web: www.woerlein.comSicherheits- / Umwelt- und Aufstellhinweise

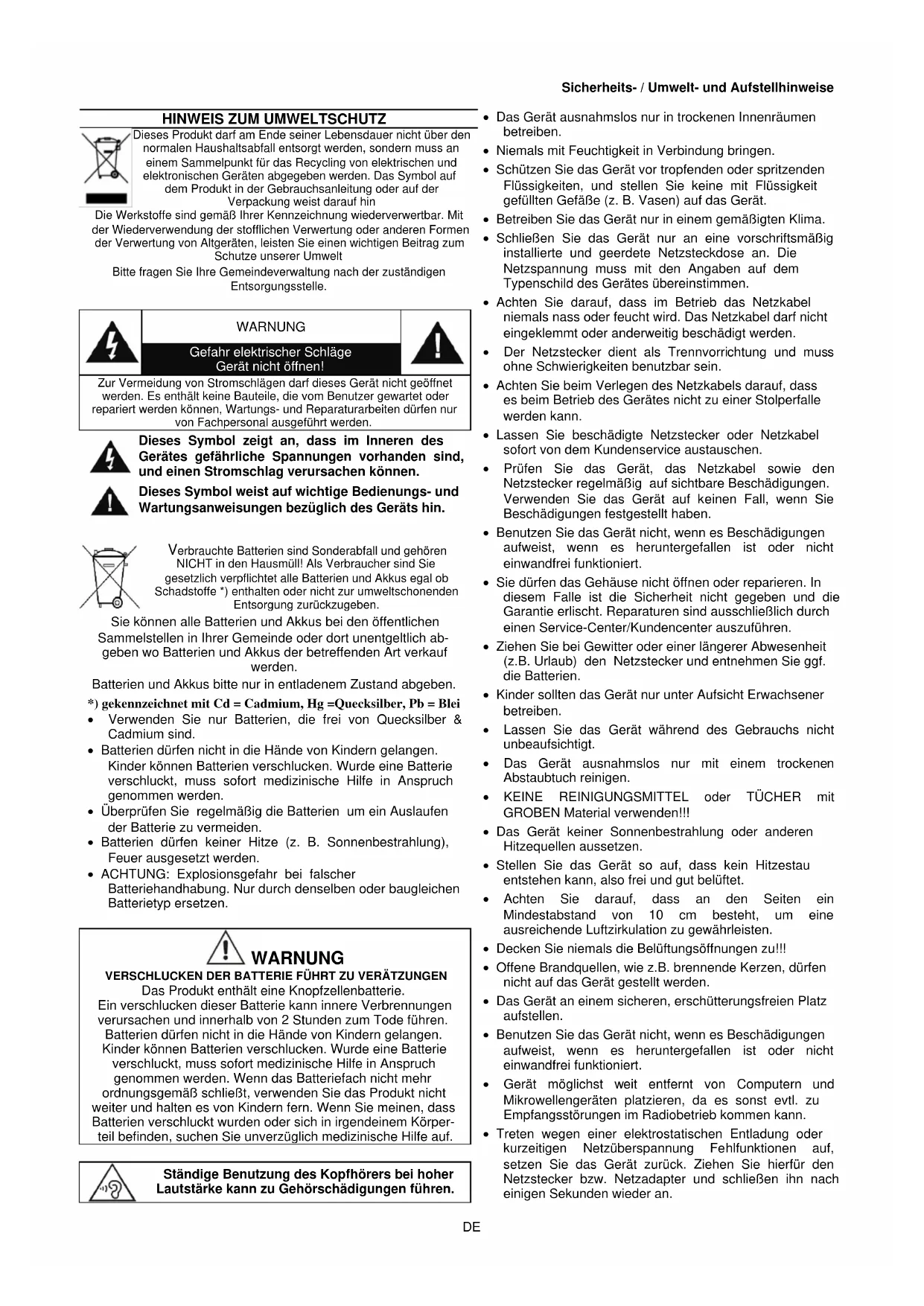

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin Die Werkstoffe sind gemäß Ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt Bitte fragen Sie Ihre Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

Gefahr elektrischer Schläge Gerät nicht öffnen! Zur Vermeidung von Stromschlägen darf dieses Gerät nicht geöffnet werden. Es enthält keine Bauteile, die vom Benutzer gewartet oder repariert werden können, Wartungs- und Reparaturarbeiten dürfen nur von Fachpersonal ausgeführt werden.

Dieses Symbol zeigt an, dass im Inneren des Gerätes gefährliche Spannungen vorhanden sind, und einen Stromschlag verursachen können.

Dieses Symbol weist auf wichtige Bedienungs- und Wartungsanweisungen bezüglich des Geräts hin.

Verbrauchte Batterien sind Sonderabfall und gehören NICHT in den Hausmüll! Als Verbraucher sind Sie gesetzlich verpflichtet alle Batterien und Akkus egal ob Schadstoffe *) enthalten oder nicht zur umweltschonenden Entsorgung zurückzugeben.

Sie können alle Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder dort unentgeltlich ab- geben wo Batterien und Akkus der betreffenden Art verkauf werden. Batterien und Akkus bitte nur in entladenem Zustand abgeben. *) gekennzeichnet mit Cd = Cadmium, Hg =Quecksilber, Pb = Blei

Verwenden Sie nur Batterien, die frei von Quecksilber & Cadmium sind. Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. Überprüfen Sie regelmäßig die Batterien um ein Auslaufen der Batterie zu vermeiden. Batterien dürfen keiner Hitze (z. B. Sonnenbestrahlung), Feuer ausgesetzt werden. ACHTUNG: Explosionsgefahr bei falscher Batteriehandhabung. Nur durch denselben oder baugleichen Batterietyp ersetzen.

WARNUNG VERSCHLUCKEN DER BATTERIE FÜHRT ZU VERÄTZUNGEN Das Produkt enthält eine Knopfzellenbatterie. Ein verschlucken dieser Batterie kann innere Verbrennungen verursachen und innerhalb von 2 Stunden zum Tode führen. Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder können Batterien verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. Wenn das Batteriefach nicht mehr ordnungsgemäß schließt, verwenden Sie das Produkt nicht weiter und halten es von Kindern fern. Wenn Sie meinen, dass Batterien verschluckt wurden oder sich in irgendeinem Körper- teil befinden, suchen Sie unverzüglich medizinische Hilfe auf.

Ständige Benutzung des Kopfhörers bei hoher Lautstärke kann zu Gehörschädigungen führen.

Das Gerät ausnahmslos nur in trockenen Innenräumen betreiben. Niemals mit Feuchtigkeit in Verbindung bringen. Schützen Sie das Gerät vor tropfenden oder spritzenden Flüssigkeiten, und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (z. B. Vasen) auf das Gerät. Betreiben Sie das Gerät nur in einem gemäßigten Klima. Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte und geerdete Netzsteckdose an. Die Netzspannung muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Achten Sie darauf, dass im Betrieb das Netzkabel niemals nass oder feucht wird. Das Netzkabel darf nicht eingeklemmt oder anderweitig beschädigt werden. Der Netzstecker dient als Trennvorrichtung und muss ohne Schwierigkeiten benutzbar sein. Achten Sie beim Verlegen des Netzkabels darauf, dass es beim Betrieb des Gerätes nicht zu einer Stolperfalle werden kann. Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von dem Kundenservice austauschen. Prüfen Sie das Gerät, das Netzkabel sowie den Netzstecker regelmäßig auf sichtbare Beschädigungen. Verwenden Sie das Gerät auf keinen Fall, wenn Sie Beschädigungen festgestellt haben. Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert. Sie dürfen das Gehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Garantie erlischt. Reparaturen sind ausschließlich durch einen Service-Center/Kundencenter auszuführen. Ziehen Sie bei Gewitter oder einer längerer Abwesenheit (z.B. Urlaub) den Netzstecker und entnehmen Sie ggf. die Batterien. Kinder sollten das Gerät nur unter Aufsicht Erwachsener betreiben. Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt. Das Gerät ausnahmslos nur mit einem trockenen Abstaubtuch reinigen. KEINE REINIGUNGSMITTEL oder TÜCHER mit GROBEN Material verwenden!!! Das Gerät keiner Sonnenbestrahlung oder anderen Hitzequellen aussetzen. Stellen Sie das Gerät so auf, dass kein Hitzestau entstehen kann, also frei und gut belüftet. Achten Sie darauf, dass an den Seiten ein Mindestabstand von 10 cm besteht, um eine ausreichende Luftzirkulation zu gewährleisten. Decken Sie niemals die Belüftungsöffnungen zu!!! Offene Brandquellen, wie z.B. brennende Kerzen, dürfen nicht auf das Gerät gestellt werden. Das Gerät an einem sicheren, erschütterungsfreien Platz aufstellen. Benutzen Sie das Gerät nicht, wenn es Beschädigungen aufweist, wenn es heruntergefallen ist oder nicht einwandfrei funktioniert. Gerät möglichst weit entfernt von Computern und Mikrowellengeräten platzieren, da es sonst evtl. zu Empfangsstörungen im Radiobetrieb kommen kann. Treten wegen einer elektrostatischen Entladung oder kurzeitigen Netzüberspannung Fehlfunktionen auf, setzen Sie das Gerät zurück. Ziehen Sie hierfür den Netzstecker bzw. Netzadapter und schließen ihn nach einigen Sekunden wieder an.PL525 / Deutsche Bedienungsanleitung

FERNBEDIENUNG Batterie Installation Das Batteriefach ist auf der Unterseite der Fernbedienung. Entfernen Sie das Batteriefach, indem Sie die Lasche eindrücken und das Batteriefach herausziehen. Achten Sie beim Einlegen der CR2032-Batterie auf die richtige Polarität der Batterie. Schließen Sie das Batteriefach sorgfältig.

Drücken Sie, um zwischen Phono / USB / Radio oder Aux zu wechseln.

Drücken um das Gerät Ein / Aus zuschalten.

/ down Titelsprung vor / zurück Sendereinstellung vor / zurück

PRESET ▼/▲ Im Radiomodus: Drücken Sie, um die Speicherplatz zu wählen. In USB Mode: Drücken Sie um einen Ordner zu wählen.

RAN Drücken um Zufalls-, Anspiel oder Wiederholfunktion zu aktivieren.

Drücken um Informationen im Display anzuzeigen.

Aktiviert die Titeltrennung im Aufnahme / Encoding Modus

Drücken um die Lautstärke einzustellen

Drücken Sie, um die MP3 - Encoding Funktion zu starten.

Drücken um im USB Modus die Wiedergabe zu Starten / Pausieren.

Stoppt die USB- Wiedergabe, löscht das USB Programm

Im MP3 Wiedergabemodus : Drücken um die ID3 Funktion zu aktiveren Im USB – Stop Modus: Drücken um den USB-Stick zu Löschen

Im Standby-Modus : Drücken zum Einstellen der Uhrzeit. Im USD/Radio Modus: Drücken um Sender/Titel zu Speichern

Wenn das Gerät eingeschalten ist: Einschlaffunktion aktivieren In Standby Modus kann die Wecker – Funktion eingestellt, und deaktiviert werden.

Wählt KlangeinstellungenPL525 / Deutsche Bedienungsanleitung

8. Fernbedienungssensor

12. Ein / Austaste Lautstärkeregler

15. 3.5 mm Kopfhörerbuchse

17. Adapter für Single Platten (45)

19. 33 / 78 / 45 Geschwindigkeitsschalter

20. Platte Auto-Stopp Ein / Aus

Achtung: Die Verwendung von Steuerelementen, Einstellungen oder die Durchführung anderer als der hier beschriebenen Verfahren kann zu gefahren führen. Dieses Gerät sollte nicht verändert oder von niemandem außer qualifiziertem Servicepersonal repariert werden. Installation Packen Sie alle Teile aus, und entfernen Sie das Schutzmaterial. Überprüfen Sie bevor Sie das Gerät an das Stromnetz anschließen, ob die Netzspannung den Herstellerangaben entspricht. Stellen Sie sicher dass die Entlüftungsöffnungen nicht abgedeckt werden, und achten Sie auf eine ausreichende Belüftung um das Gerät. Erstbetrieb

1. Schließen Sie das Netzkabel (24) an die Steckdose an, das Display (7) zeigt 0:00.

2. Schalten Sie das Gerät durch Drücken der Ein / Aus- Taste (12) ein, wenn die LED- Anzeige

(7) leuchtet, ist ihr Gerät Betriebsbereit.PL525 / Deutsche Bedienungsanleitung

EINSTELLEN DER UHRZEIT

Das Einstellen der Uhrzeit ist nur im Standby Modus möglich. 1. Drücken Sie die „MEM/CLK-ADJ“-Taste (16) im Display beginnt "24HR" zu blinken, 2. drücken Sie die oder -Taste (5/10) um das Uhrzeitformat, 12 oder 24 Stundenanzeige, einzustellen. Anschließend Drücken Sie erneut die "MEM/CLK-ADJ"- Taste (16). Im Display blinken die Stundenziffern "0:00" (6). Drücken Sie die oder Taste (5/10), 3. um die Stunden einzustellen. Drücken Sie die "MEM/CLK-ADJ-Taste" (16) um die Stunden zu Speichern. Die Minutenziffer beginnen zu Blinken “00” Drücken Sie die oder Taste (5/10) um 4. die Minuten einzustellen, anschließend drücken Sie die "MEM/CLK-ADJ" Taste (16) zum Bestätigen. Die Uhrzeiteinstellung wird automatisch beendet, wenn in einem Zeitraum von 10 Sekunden keine Tasten mehr gedrückt wird. Die eingestellte Uhrzeit muss erneut neu eingestellt werden, wenn die Hauptstromversorgung vollständig unterbrochen wird. Es wird empfohlen, das Gerät zum Ausschalten in den Standby-Modus zu wechseln. RADIOFUNKTION Manuelle Sendersuche

1. Schalten Sie das Gerät ein, und wählen Sie mit dem Funktionsschalter (4) den Radio

2. Stellen Sie ihre gewünschten Sender durch Drücken der Tuningtasten (5/10) ein.

3. Stellen Sie ihre gewünschte Lautstärke dem Drehreglers (12) ein.

Automatischer Sendersuchlauf

1. Schalten Sie das Gerät ein, und wählen Sie mit dem Funktionsschalter (4) den Radio Modus.

2. Drücken und halten Sie die Rücklauf oder Vorlauf Taste (5/10) bis der Suchlauf

startet, nach loslassen der Taste bleibt der Suchlauf an der nächsten verfügbaren Station mit ausreichenden Signal stehen.

3. Wiederholen Sie Schritt 2 bis die gewünschte Station gefunden ist.

4. Stellen Sie ihre gewünschte Lautstärke dem Drehregler (12) ein.

Festsenderspeicher Sie können bis 20 UKW Sender als Favorit abspeichern.

1. Stellen Sie ihren gewünschten Sender ein den Sie abspeichern möchten.

2. Drücken Sie die MEM/CLK-ADJ-Taste (16), der nächste freier Speicherplatz in der Anzeige

3. Wählen Sie mit der FOLDER/PRE ▲ Taste (11) den gewünschten Speicherplatz.

4. Drücken Sie die MEM/CLK-ADJ -Taste (16), um den Sender zu Speichern.

5. Wiederholen Sie Schritt 2 bis 5, um weitere Sender zu Speichern.

Drücken Sie die “FOLDER/PRE ▲” Taste wiederholt um die gespeichert Station wieder aufzurufen. Die gespeicherten Festsenderspeicher werden wieder gelöscht wenn das Gerät vom Stromnetz getrennt wird. Es wird empfohlen, das Gerät zum Ausschalten in den Standby-Modus zu schalten. Wenn 10 Sekunden keine Taste gedrückt wird kehrt das Gerät automatisch zur normalen Funktion zurück. Sie können einen gespeicherten Sender mit einer anderen Sendefrequenz überschreiben.PL525 / Deutsche Bedienungsanleitung

UKW-Stereo Empfang Die Stereo Anzeige “ ” leuchtet auf sobald ein Sender mit Stereo Signal empfangen wird. Ist das Signal des UKW-Stereo-Programms schwach und dadurch die Tonqualität schlecht, kann mit der Stereo/Mono Taste (9) auf Mono-Empfang geschalten werden. Hinweise für den besten Empfang: UKW :Für den bestmöglichen UKW Empfang die Wurfantenne auswickeln und entsprechend ausrichten, sie ermöglicht den Empfang von UKW Ortssendern in ausreichender Empfangsqualität. PLATTENSPIELER - Entfernen Sie den Nadelschutz - Achten Sie darauf, dass der Tonarm frei beweglich ist.

1. Wählen Sie mit den FUNCTION Schalter (4) die Funktion „PHONO“.

2. Wählen Sie die passende Geschwindigkeit 33/45/78 Ihrer Platte mit den Schalter (19).

3. Nehmen Sie vorsichtig die Platte am Außenrand und legen diese vorsichtig auf den

Plattenteller. Verwenden Sie bei Single-Platten den beigelegten 45 Adapter.

4. Betätigen Sie den Tonarmlift (18), um den Tonarm anzuheben und legen

anschließend den Tonarm vorsichtig auf den Anfang der Platte.

5. Senken sie den Tonarm mit dem Tonarmlift (18) ab.

6. Stellen Sie die gewünschte Lautstärke mit den VOLUME Regler (12) ein.

7. Der Plattenspieler hält automatisch nach dem Abspielen der Schallplatte an. Heben Sie

vorsichtig den Tonarm an und legen diesen auf die Stütze ab.

8. Um den Plattenspieler manuell zu stoppen, betätigen Sie den Tonarmlift (18) und legen den

Tonarm vorsichtig zurück auf die Stützte. Anschließend betätigen Sie den Tonarmlift (18) erneut, um den Tonarm zu abzusenken. Hinweis - Bei manchen Platten ist es möglich, dass das Gerät automatisch stoppt bevor der letzte Titel abgespielt wurde. (verschiedene Standards der Plattenindustrie). Sollten Sie solch eine Platte besitzen, können Sie die automatische Abschaltung mit dem AUTOSTOP Schalter (20) deaktivieren. Stellen Sie den Schalter auf die Pos. „OFF“. - Ist die automatische Abschaltung deaktiviert, läuft der Plattenspieler weiter, bis das Gerät von Hand abgeschaltet wird.

AUX-IN Dieses Gerät ist mit einer AUX IN Eingangsbuchse ausgestattet, diese erlaubt Ihnen ein zusätzliches Gerät (z.B. MP3 Player) anzuschließen.

1. Schalten Sie das Gerät ein und wählen Sie mit dem „FUNCTION“ Drehknopf (4) die AUX

2. Schließen Sie das Zuspielgerät mithilfe eines 3,5 mm Klinkenstecker AUX Kabel (im

Fachhandel erhältlich) an und starten sie die Wiedergabe. Hinweis: Vergewissern Sie sich, dass die Lautstärke von Ihrem externen Medium (z.B. MP3 Player) auf mindestens der Hälfte der Lautstärke eingestellt ist.PL525 / Deutsche Bedienungsanleitung

Anschließen Das System ist in der Lage, alle auf dem USB Stick gespeicherten MP3- Dateien zu decodieren und Wiederzugeben.

1) Schalten sie das Gerät in Standby

2) Stecken Sie den USB-Stick an der Vorderseite in die USB-Buchse.

Achten Sie darauf den USB-Stick richtig einzustecken um Beschädigungen am Gerät oder USB Stick zu vermeiden.

3) Schalten sie das Gerät ein und wählen Sie mit dem Funktionswähler

4) Das Gerät startet automatisch mit dem "Lesen" des USB Sticks, nach dem eingelesen

startet das Gerät automatisch mit dem ersten Titel.

5) Drücken Sie die Stopp Taste (2) zu weiteren Titelauswahl.

6) Es erscheint die komplette Anzahl der Alben (Ordner) und Titel auf dem Display (7).

Bemerkung: Die USB Schnittstelle unterstützt keine USB – Verteiler und ist nicht für die Kommunikation mit einem Computer geeignet. Die maximale Kapazität des USB Sticks darf bis zu 32 GB betragen.

Play /Pause Um die Wiedergabe zu unterbrechen, drücken Sie die Play / Pause Taste (9), um die Wiedergabe zu starten, drücken Sie die Play / Pause Taste erneut. Stop Um die Wiedergabe zu Stoppen, drücken Sie während der Wiedergabe die Stop-Taste (2) Titelwahl vor / zurück Wenn Sie während der Wiedergabe oder Pause-Modus die Skip vor / oder zurück Taste (10/5) drücken, springen Sie zum nächsten oder vorherigen Titel. Titelschnelldurchlauf Vor- / Rückwärts Drücken und halten Sie die Skip vor / oder zurück Taste (10/5) um den Titelschnelldurchlauf Vor- / Rückwärts zu aktivieren, nach loslassen der Taste setzt das gerät die Wiedergabe mit normaler Geschwindigkeit fort.

Sie können mit den Fernbedienungstasten FOLDER DOWN ▼/ FOLDER UP ▲ (4) das gewünschte Album bei MP3 Dateien (wenn vorhanden bei MP3) anwählen. Sie können ebenfalls mit der FOLDER/PRE ▲ (11) Taste am Gerät das nächste Album wählen. Starten Sie gegebenenfalls die Wiedergabe mit der Play / Pause Taste . Bemerkung - Das Gerät erkennt und liest nur MP3-Formate über die USB-Schnittstelle. - Es Besteht die Möglichkeit dass das Gerät nicht alle auf dem Markt erhältlichen USB- Sticks erkennt. Dies liegt an einer Abweichung des MP3-Encoding und ist keine Fehlfunktion des Geräts. Achten Sie darauf das der USB Stick FAT32 formatiert ist.PL525 / Deutsche Bedienungsanleitung

ID3 Tag Anzeige - Album / Titel Informationen (nur über die Fernbedienung) Drücken Sie während der MP3 Wiedergabe wiederholt die INFO Taste auf der Fernbedienung um die vorhandenen ID3 Tag Informationen anzuzeigen. MP3 Format Anforderung: - MP3 Bit Rate : 32 kbps ~ 256 kbps - Die Wiedergabequalität ist in Abhängigkeit von der Bitrate und des verwendeten Encoders. Repeat / Intro / Random – Funktion (nur über die Fernbedienung) Drücken Sie vor oder während der Wiedergabe wiederholt die REP/INTRO/RAN Taste um einen Titel, ein Album, alle Titel zu wiederhole oder die Anspielfunktion bzw. die Zufallswiedergabe zu starten. (1) Titelwiederholung (2) Albumwiederholung (3) Wiederholung aller Titel

(6) Normale Wiedergabe (5) Zufallswiedergabe (4) Anspielfunktion Wiedergabe Funktion Displayanzeige Titelwiederholung Albumwiederholung Wiederholung aller Titel ALL Anspielfunktion Intro Zufallswiedergabe Random Normale Wiedergabe ------------ Wiederholfunktionen Mit dieser Funktion können Sie den gegenwärtigen Titel; alle Titel oder das gegenwärtige Album wiederholen. Anspielfunktion Diese Funktion spielt vom jeden Titel die ersten 10 Sekunden an und wechselt dann zum nächsten. Zufallswiedergabe Mit dieser Funktion können Sie die Titel in zufälliger Reihenfolge abspielen. Programmierte Wiedergabe Sie können im USB - „STOP“-Modus bis zu 20 Titel programmieren.

1. Drücken Sie die Taste “MEM/CLK-ADJ” Taste (16) im Display erscheint die Anzeige

„MEMORY“ mit der zu programmierenden Programm- und Titelnummer.

2. Verwenden Sie die oder Tasten (10/5) um den gewünschten Titel auszuwählen.

3. Drücken Sie erneut die Taste “MEM / CLK-ADJ” Taste (16), um den ausgewählten Titel zu

4. Wiederholen Sie die Schritte 2 und 3, um weitere Titel zu speichern.

5. Drücken Sie die „Play/Pause“ Taste (9) um die Wiedergabe in der programmierten

Reihenfolge zu starten.

6. Beenden Sie die Wiedergabe durch Drücken der Taste „Stop“ (2).

Um die programmierten Titel zu löschen, drücken Sie nochmals die Taste „Stop“ (2) oder wählen Sie einen andere Betriebsfunktion.PL525 / Deutsche Bedienungsanleitung

Das Gerät ist in der Lage, auf ein in der USB Buchse eingestecktes Speichermedium, im MP3- Format aufzunehmen (encodieren). A) Phono / Aux-in Aufnahme

1) Wählen Sie die “PHONO oder AUX” Funktion und drücken sie die “REC” Taste (6).

2) Das Display (7) zeigt “ REC》 USB” blinkend, das System ist nun Aufnahmebereit.

3) Starten sie die Wiedergabe des Plattenspielers oder des externen Gerätes.

4) Zum Beenden der Aufnahme drücken sie nochmals die “REC” Taste (6). Die blinkende

Anzeige “ REC》 USB” erlischt. B) UKW (FM) Aufnahme

1) Wählen Sie die “UKW” Funktion und stellen Sie den gewünschten Sender ein.

2) Drücken Sie die REC Taste (6) um die Aufnahme zu starten.

3) Das Display (7) zeigt “ REC》 USB” blinkend, und startet nun die Aufnahme.

4) Zum Beenden der Aufnahme drücken sie nochmals die “REC” Taste (6). Die blinkende

Anzeige “ REC》 USB” erlischt. Bemerkung: - Das Gerät erzeugt auf dem Speichermedium einen Order mit dem Namen „Audio“ .Die aufgenommenen Musikstücke werden darin gespeichert. - Die Aufnahmegeschwindigkeit ist 1:1, das Aufnahmeformat ist MP3, die standartmäßige Bit Rate ist 128 kbps und die Sampling Frequenz beträgt 44.1 kHz. - Die Encoding Bitrate kann für die Phono Aufnahme umgestellt werden. - Es wird kein Titel oder Interpret gespeichert. C) Titelteilung (nur mit der Fernbedienung) Mit der Taste “ ” auf der Fernbedienung können Sie für jedes Lied beim Encodieren einen neuen MP3 Track generieren (Splitten).

1) Drücken Sie während der Aufnahme die „ “ Taste (FB).

2) Das System generiert eine neuen File (Titel) auf dem USB Speicher und nimmt weiterhin

auf. Die Anzeige wechselt kurz auf „ “ und dann wieder zurück auf “ REC》 USB”. D) Aufnahme Qualität (nur mit der Fernbedienung) Sie könne die Aufnahme Qualität (Bitrate) in einen Bereich von - bis 32 / 64 / 128 / 192 / 256 KBPS) einstellen.

1. Wählen Sie den PHONO Funktion.

2. Drücken Sie die „INFO“ Taste (12) das Display zeigt die aktuelle Bitrate.

3. Drücken Sie wiederholt FOLDER ▲ oder ▼ Taste (4) um die Bitrate auf den gewünschten

4. Drücken Sie die INFO Taste (12) um die Auswahl zu bestätigen.PL525 / Deutsche Bedienungsanleitung

USB-Stick Daten löschen (Nur mit Fernbedienung möglich) Das Gerät ist in der Lage, Daten die auf einem USB-Stick gespeichert sind zu löschen, gehen Sie hierfür wie folgt vor:

1. Stecken Sie ein USB-Stick in die USB-Buchse und stellen Sie das Gerät auf "USB", stoppen

Sie die Wiedergabe mit Stop-Taste (14) .

2. Drücken und halten Sie die "DELETE/INFO" Taste für 3 Sekunden, das LCD-Display zeigt

3. Drücken Sie die Skip oder Taste (5/10) um YES (ja) oder NO (nein) zu wählen.

4. Drücken Sie die "DELETE/INFO"-Taste erneut um die Auswahl zu Bestätigen.

Bemerkung: Alle Dateien auf dem USB Speicher werden hiermit gelöscht! Entfernen des USB Speichermediums Schließen Sie den USB Stick immer im ausgeschalteten Zustand an, bzw. entfernen Sie den USB Stick nur im ausgeschalteten Zustand.

ZUSÄTZLICHE FUNKTIONEN

A. Einschlaffunktion (nur mit Fernbedienung)

1. Drücken Sie die “SLEEP” Taste auf der Fernbedienung, das Display zeigt “ SLP 90 ”.

2. Mit wiederholten drücken der “SLEEP” Taste kann die Einschlafzeit in 10 Minuten Schritten

eingestellt werden, Displayanzeige: 90 > 80 >70….10 Minuten.

3. Das Gerät schaltet sich nach Ablauf der eingestellten Zeit in Standby.

4. Um die Einschlaffunktion abzubrechen stellen Sie den Einschlaffunktion auf “OFF” oder

schalten Sie das Gerät in Standby. B. Weckfunktion (nur mit Fernbedienung) Mit dieser Funktion kann sich das Gerät automatisch einschalten und Sie durch Musik wecken. Stellen Sie das Gerät in dem Standby Modus.

1) Einschaltzeit einstellen:

Drücken und halten Sie die "TIMER" Taste bis am Display "ON-TIME" erscheint , drücken Sie erneut die „TIMER“ Taste, nun blinkt die Stundenanzeige. Stellen Sie die gewünschte Sunde mit der oder Taste ein und drücken Sie die „TIMER“ Taste um zu Minuten Einstellung zu kommen. Stellen Sie die gewünschten Minuten mit der oder Taste ein und drücken Sie die „TIMER“ erneut. Sie können nun die Weckquelle auswählen.

Drücken Sie die “ FUNCTION” Taste um die Weckquelle (USB / Tuner) zu wählen und bestätigen Sie die Auswahl mit der TIMER“ Sie können nun die Wecklautstärke einstellen.

Stellen Sie die Wecklautstärke mit der Volume -/+ Taste ein und bestätigen Sie die Einstellung mit der “TIMER“ Taste. Sie können nun die Abschaltzeit eingeben.

4) Abschaltzeit einstellen:

Stellen Sie die gewünschte Sunde mit der oder Taste ein und drücken Sie die „TIMER“ Taste um zu Minuten Einstellung zu kommen. Stellen Sie die gewünschten Minuten mit der oder Taste ein und drücken Sie die „TIMER“ erneut. Der Timer ist nun vollständig eingerichtet das Gerät schaltet sich zum eingestellten Zeitpunkt ein und wieder aus. Wecker aktivieren / deaktivieren Um die Wecker Funktion zu deaktivieren bzw. zu deaktivieren drücken Sie SLEEP/TIMER Taste, das Wecker Symbol erlischt bzw. ist sichtbar.PL525 / Deutsche Bedienungsanleitung

C. Klang-Effekte (nur mit Fernbedienung) Drücken Sie wiederholt die „PRESET EQ“ Taste auf der Fernbedienung, um durch die unterschiedlichen „EQ“-Klangeffekte einzustellen. Flat Classic Rock Pop Jazz

D. Displayanzeigen umschalten (nur mit Fernbedienung) Drücken Sie wiederholt die DISPLAY Taste um Geräteinformationen anzuzeigen. Titelspielzeitanzeige / Radiofrequenz Uhrzeit Alarmeinstellungen E. Kopfhörer: Um Musik über Kopfhörer zu hören, schließen Sie ein 3.5mm Klinken-Kopfhörer an die Kopfhörerbuchse (15) Ihres Gerätes an. Der Ton über die Lautsprecher wird unterbrochen, und automatisch auf die Kopfhörer umgeleitet. Achtung: Ständige Benutzung des Kopfhörers bei hoher Lautstärke kann zu Gehörschädigungen führen. F. Line Out Anschluss Sie können das Gerät über die Line Out Buchsen (23) mittels Chinch-Kabel (nicht im Lieferumfang) auch an einen anderen Verstärker (HiFi- System) anschließen. WICHTIGER HINWEIS - Automatische Standby-Schaltung: Um die ErP2 Richtlinie (Ökodesignrichtlinie) zu erfüllen und Energie zu sparen, schaltet sich das Gerät nach ca. 15 Minuten Inaktivität (z.B. im USB-Stop Modus) ohne vorherige Ankündigung automatisch in den Standby-Modus. Um das Gerät wieder einzuschalten, schalten Sie es wie in der Bedienungsanleitung beschrieben wieder ein.

TECHNISCHE DATEN Stromversorgung: AC 230V~50Hz Leistungsaufnahme: 13 W Ausgangsleistung. 2 x1.5W RMS UKW Frequenzbereich: 87.5 – 108 MHz IMPORTEUR Wörlein GmbH Tel.: [phone] Gewerbestrasse 12 Fax.: [phone] D 90556 Cadolzburg Email: [e-mail] Germany Web: www.woerlein.com Technische Änderungen und Druckfehler vorbehalten Copyright by Woerlein GmbH, 90556 Cadolzburg, www.woerlein.com Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbHSafety, Environmental and Setup Instructions

TECHNICAL SPECIFICATIONS Power Supply: AC 230V ~ 50Hz Power Consumption: 13 W Output Power: 2 x 1.5W RMS Frequency Range: FM: 87.5 – 108 MHz IMPORTER Wörlein GmbH Tel.: [phone] Gewerbestrasse 12 Fax.: [phone] D 90556 Cadolzburg Email: [e-mail] Germany Web: www.woerlein.com Technische Änderungen und Druckfehler vorbehalten Copyright by Woerlein GmbH, 90556 Cadolzburg, www.woerlein.com Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbHConsignes de sécurité, d’environnement et d’installation

Technische Änderungen und Druckfehler vorbehalten Copyright de Wörlein GmbH, 90556 Cadolzburg, www.woerlein.com Vervielfältigung nur mit ausdrücklicher Genehmigung der Woerlein GmbHVeiligheids-, milieu- en instellingsaanwijzingen
