BEDIENUNGSANLEITUNG AF 5135MS AGFA

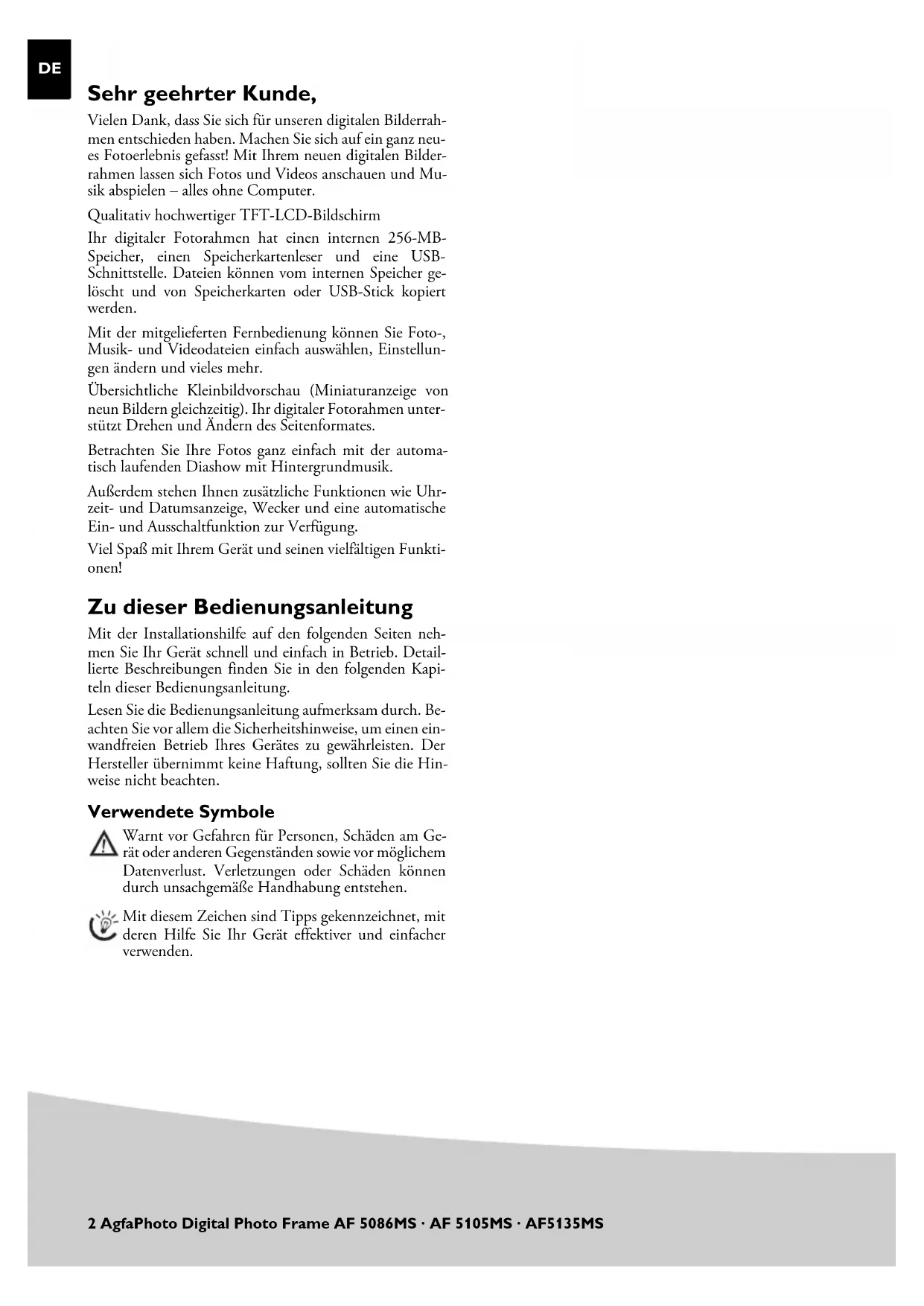

Sehr geehrter Kunde,
Viclen Dank, dass Sie sich für unseren digitalen Bilderrahmen entschieden haben. Machen Sie sich auf ein ganz neue Fotoerlebnis gefasst! Mit ihrem neuen digitalen Bilderrahmen halten sich Fotos und Videos anschauen und Musik abspielen - alles ohne Computer.
Qualitativ hochwertiger TFT-LCD-Bildschirm
Ihr digitaler Fotorahmen hat einen internen 256-MB-Speicher, einen Speicherkartenleser und eine USB-Schnittstelle. Dateien konnen vom internen Speicher gelöscht und von Speicherkarten oder USB-Stick kopiert werden.
Mit der mitgelieferten Fernbedienung konnen Sie Foto-, Musik- und Videodateien einfach auswahlen, Einstellungen andern und vieles mehr.
Übersichtliche Kleinbildvorschau (Miniaturanzeige von neun Bildern gleichzeitig). Ihr digitaler Fotorahmen untersätzt Drehen und Ändern des Seitenformates.
Betrachten Sie ihre Fotos ganz einfach mit der automatisch laufenden Diashow mit Hintergrundmusik.
Außer dem stehen Ihnen zusätzliche Funktionen wie Uhrzeit- und Datumsanzeige, Wecker und eine automatische Ein- und Ausschaltfunktion zur Verfügung.
Viel Spaß mit Ihrrem Gerät und seinen vielfältigen Funktionen!
Zu dieser Bedienungsanleitung
Mit der Installationshilfe auf den folgenden Seiten führen Sie Ihr Gérat schnell und einfach in Betrieb. Detaillierte Beschreibungen finden Sie in den folgenden Kapiteln dieser Bedienungsanleitung.
Lesen Sie die Bedienungsanleitung aufmerksam durch. Be-achten Sie vor allem die Sicherheitshinweise, um einen einwandfrei Betrieb Ihres Gerates zu gewährleisten. Der Hersteller übernimmt keine Haftung, sollen den Sie die Hinweise nicht beachten.
Verwendete Symbole
Warnt vor Gefahren fur Personen, Schaden am Gerät oder anderen Gegenständen sowie vor möglichchem Datenverlust. Verletzungen oder Schäden konnen durch unsachgemäß Handhabung entstehen.
Mit diesen Zeichen sind Tipps gekennzeichnet, mit denen Hilfe Sic Ihr Gerät effektiver und einfacher verwenden.
1 Sicherheitshinweise und Empfehlungen
Nehmen Sie keine Einstellungen und Veränderungen vor, die nicht in dieser Bedienungsanleitung beschrieben sind.
Gerä aufstellen
Das Gerät ist ausschließlich für den Gebrauch im Innenbereich bestimmt. Das Gerät soll sicher und stabil auf einer ebenen Oberfläche stehen. Verlegen Sie alle Kabel so, dass niemand darüber stolpern und sich verletzen kann oder das Gerät beschädigt wird.
Gehen Sie immer sorgsam mit dem Gerät um. Vermcken Sie Berührungen des LCD-Bildschirmes. Stellen Sie niemals schwere oder scharfkantige Gegenstände auf den Bildschirm, den Rahmen oder das Netzanschlusskabel.
Schützen Sie das Gerät vor direkter Sonneneinstrahlung, Hitze, große Temperaturschwankungen und Feuchtingkeit. Stellen Sie das Gerät nicht in die Nähe von Heizungen oder Klimaanlagen. Beachten Sie die Angaben zu Temperatur und Luftfeuchtingkeit in den technischen Daten.
Das Gerät sollte nicht unmittelbar nach dem Transport von einem kalten in einen warmen Raum bzw. umgekehrt oder in einem kalten Raum, der schnell aufgeheizt wurde, eingeschaltet werden. Warten Sie in diesen Fälle mindestens drei Stunden bis sich das Gerät den veränderten Bedingungen (Temperatur, Luftfeuchtigkeit,...) angepasst hat.
Wird das Gerät zu heiß, oder kommt Rauch aus dem Gerät,ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie Ihr Gerät von einer technischen Servicestelle untersuchen.Um das Ausbreiten von Feuer zu vermeiden, sind offene Flammen von dem Gerät fernzuhalten.
Schließen Sie das Gerät nicht in Feuchträumen an. Berühren Sie weder Netzstecker noch Netzanschluss mit nassen Händen.
Es dürfen keine Flüssigkeiten in das Gerätkommen. Trennen Sie das Gerät vom Stromnetz, wenn Flüssigkeiten oder Fremdkörper in das Gerät gelangt sind und setzen Sie Ihr Gerät von einer technischen Servicestelle untersuchen.
Lassen Sie Kinder nicht unbeaufsichtigt am Gerät hantieren. Die Verpackungsfolien * dürfen nicht in Kinderhände gelangen .
Stromversorgung
Verwenden Sie nur das mitgelieferte Netzteil (siehe Anhang / Technische Daten). Prüfen Sie, ob die Netzspannung Ihres Gerätes (Typenschild) mit der vorhandenen Netzspannung am Aufstellort übereinstimmt. Sümttliche Teile entsprechen der auf dem Gerät angegebenen Spannungsart.
Berühren Sie niemals das Netzkabel, wenn die Isolation beschädigt ist.
Trennen Sie Ihr Gerät vom Stromnetz, bevor Sie die Oberfläche reinigen. Verwenden sie auf keinen Fall flüssige, gasförmige oder leicht entflammbare Reinigungsmittel (Sprays, Scheuermittel, Polituren, Alkohol).
Reinigen Sie das Display mit einem trockenen, weichen Tuch. Bricht das Display, kann eine schwach atzende Flüssigkeit austreten. Vermeiden Sie Haut- und Augenkontakt.
Reparaturen
Nehmen Sie keine Reparaturarbeiten am Gerät vor. Unsachgemäß Wartung kann zu Personen- oder Geräteschädfen führen. Lassen Sie Ihr Gerät ausschließlich von einer autorisierten Servicestelle reparieren.
Entfernen Sie nicht das Typenschild von Ihrrem Gerät, anderenfalls erlischt die Garantie.
Fotospeichermedien
Verwenden Sie nur Speichermedien, die mit dem Gerät kompatibel sind. Um Beschädigungen an der Karte oder dem Gerät vorzubeugen, frei die Karte nur in das Gerät eingeführt bzw. entfernt werden, wenn es ausgeschelt ist.
Ziehen Sie die eingesetzte Speicherkarte keinesfalls hersaus, während das Gerät darauf zugreift. Dadurch konnen Daten beschädigt werden oder verloren gehen.
Batterien
WARNING! BEI VERWENDUNG DES FALSCHEN BATTERIETYPES BESTEHT EXPLOSIONSGEFAHR.
Wenn Sie das Gerät über einen längeren Zeitraum nicht benutzten, entnahmen Sieitte die Batterien. So laufen sie nicht aus und konnen keine Schäden am Gerät verursachen.
Die verwendeten Batterien sind entsprechend den Recycling-Bestimmungen Ihres Landes zu entsorgen.
2 Übersicht

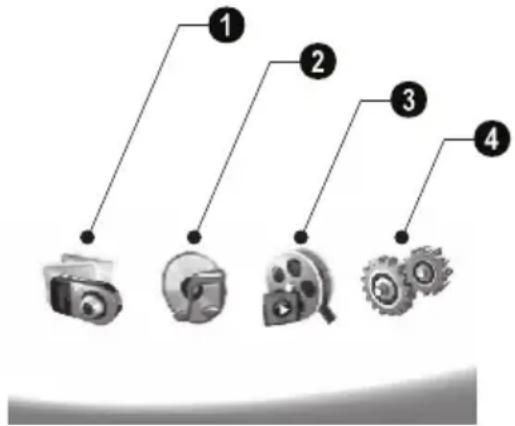

Übersicht der Menüfunktionen
Das Hauptmenü beinhaltet vier Symbole.
Photocnui
2 Musikmenu
3 Videomenii
Einstellungen
Im Menu navigieren
1 Drücken Sie auf der Fernbedienung (weno).
2 Wahlen Sie mit () / () das gewünschte Menu.
3 Bestätigen Sie mit
Sie konnen die Menus auch mit den entsprchenden Tasten auf der Rückseite des Gerätes aufrufen.
Menüdsdirektaufrufen
Drücken Sie auf der Fernbedienung, um das Fotomenü aufzurufen.
Drücken Sie auf der Fernbedienung, um das Musik-mentation aufzurufen.
Drücken Sie auf der Fernbedienung (), um das Videome- nü aufzurufen.
Symbole auf dem Display
Foto-/Musik-/Video-Modus
-ZurvorhergehendenMenustufezurück
- Nach oben
V-Nach unten
- Nach links
Nach rechts
- Löschen von Dateien aus dem internen Speicher
Kopieren von Dateien in den internen Speicher
-Auswahlbestätigen
Diashow-Modus
-ZurvorhergehendenMenustufezurück
Zur nachsten Fotodatci
Zur vorherigen Fotodatei
Wiedergabe starten oder anhalten
- Einstellungsmenu für Helligkeit (§§), Kontrast (§) und Farbsattigung (□). Drücken Sie die entsprechende Taste auf der Rückseite des Bilderrahmens, um ins Einstellungsmenu zu gelangen. Durch wiederholtes Drücken der entsprechenden Taste stellen Sie Helligkeit, Kontrast und Farbsattigung ein.
- Optionsmenu zum Drehen des Bildes (A), Andern des Seitenformates (F), Anpassen der Diashow-Ablosezeit (B) und Anzeige der Uhrzeit (C). Drücken Sie die entsprechende Taste auf der Rückseite des Bilderrahmens, um ins Optionsmenu zu gelangen. Wiederholtes Drucken der entsprechenden Taste zeigt die verschiedene Effekte an.
Einstellungsmenu für Hintergrundmusik
Musik-/Video-Wiedergabe-Modus
-ZurvorhergehendenMenustufezurück
Zur nachsten Musik- oder Videodatei
Zur vorherigen Musik- oder Videodatci
Wiedergabe starten oder anhalten
- Lautstärke einstellen
±b -Zeigt den aktuellen Musik- oder Videotitel an

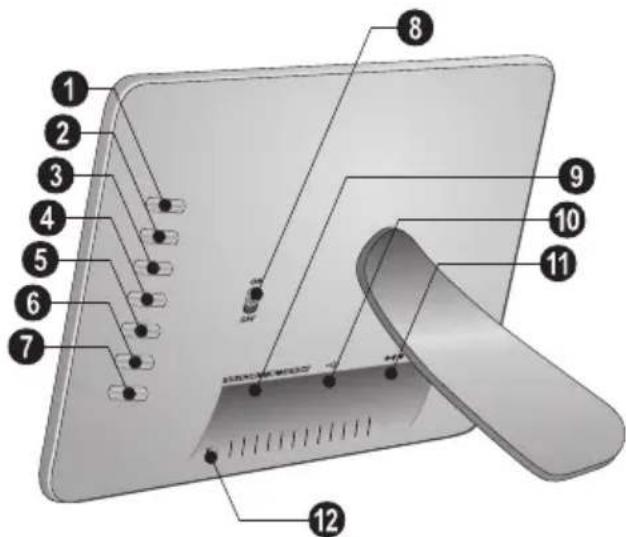

Geräteübersicht
Mit den Tasten auf der Rückseite des Gerätes rufen Sie die entsprechende Funktion auf, die auf dem Display angezeigt wird.
1 - Menüfunktionen aufrufen / Zur vorhergehenden Menüstufe darüber
- Menüfunktionen aufrufen / Im Menu navigieren / Springer zum nachsten Bild, Musik oder Video / Erhöhen der Helligkeit
3 - Mencufunktionen aufrufen / Im Menu navigieren / Springen zum vorherigen Bild, Musik oder Video / Vermingern der Helligkeit
4 - Menüfunktionen aufrufern / Im Menu navigieren / Starten oder Anhalten der Wiedergabe / Erhöhen des Kontrastes / Einstellen der Diashow-Ablosezeit
- Menüfunktionen aufrufen / Im Menu navigieren / Zugang zum Einstellungsmenu für Helligkeit, Kontrast und Farbsattigung / Verringern des Kontrastes / Erhöhen der Helligkeit
6 - Menüfungtionen aufrufen / Kopieren oder Löschen von Dateien / Zugang zum Optionsmenu / Ver-ringern der Lautstärke
- Auswahl bestätigten / Starten der Diashow
ON/OFF-Ein-/Ausschalter
SD/SDHC/MMC/MS/XD/CF - Steckplatz für Speicherkarte
10 Buchse-USB-Anschluss fur den PC
10-6-Buchsc -Netzkabclanschluss

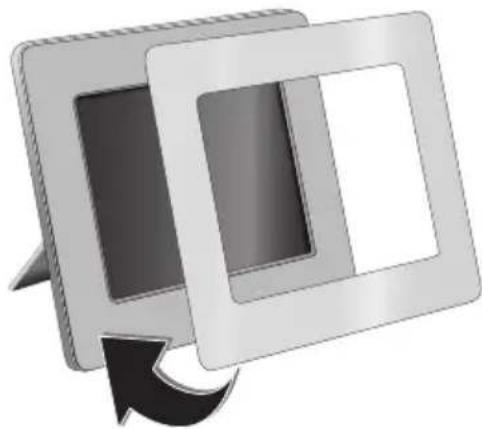

12 Knopf für den Rahmenwechsel

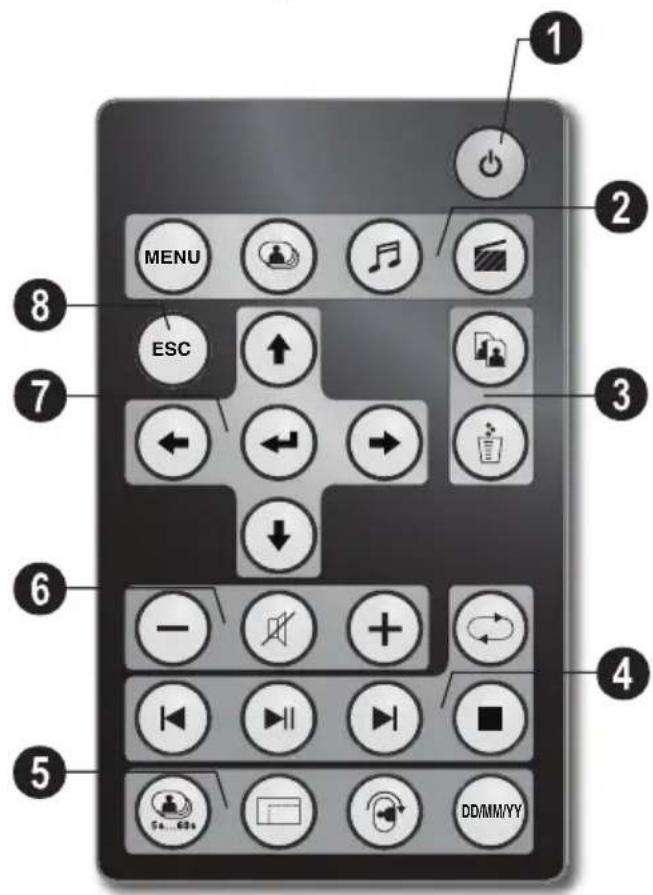

Fernbedienung
Ein-/Ausschalten
Ein-/Ausschalten/Bereitschaftsbetrieb
2 Menüfunktionen aufrufen
Hauptmenu aufrufen
Fotomenu aufrufen
- Musikmenu aufruifen
Videomenu aufrufen
Dateien kopieren/loschen
- Im Foto-, Musik- oder Videomenü: Datei kopieren
- Im Foto-, Musik- oder Videomenü: Datei loschen
Wiedergabefunktionen
- Wahrend der Einzelwiedergabe: Zur vorherigen Foto-, Musik- oder Videodatei
Wiedergabe starten oder anhalten - Während der Einzelwiedergabe: Zur nachsten Foto, Musik- oder Videodatei
Wiedergabe beenden / Zur vorhergehenden Menüstufe zurück
Wiedergabe von Foto-, Musik- oder Videodatei wiederholen
Zusätzliche Funktionen
- Mehrfach drücken: Anzeige der verschiedene Diashow-Ablosezeiten
- Anzeigeformatändern (4:3 oder 16:9)
Drehen des Bildes in der Einzelbildansicht
Anzeige der eingestellen Zeit während der Wiedergabe
Lautstärke einstellen
/ - Lautstärke einstellen
- Stumm schalten
7/8 Navigationstasten
1/1/1-ImMenu navigieren/Optionen wahlen
- Menüfunktionen aufrufen / Eingaben bestätigten
Esc -Zur vorhergehenden Menustufe zurück
3 Erste Inbetriebnahme

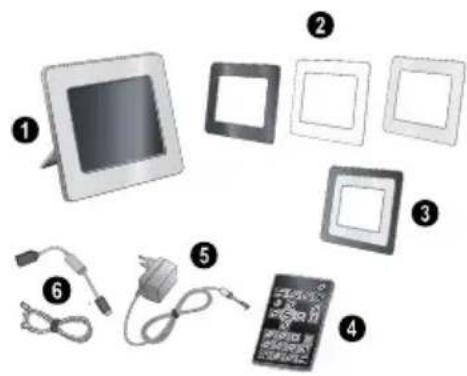

Verpackungsinhalt
Digitaler Bilderrahmen mit Standfuß
2 Wechsrelahmen (Standard Version)
Echtholz-Rahmen (nur bei WOOD-Version)
(Holzrahmen, Glas und Passepartout (Papierrahmen) mit Schrauben befestigt)
Fernbedienung (mit Batterie)
5Netzteil
USB-Kabel
Bedienungsanleitung (ohne Abbildung)
Sollte eines der Teile fehlen oder Beschädigungen aufweisen, wenden Sie sichitte an ihren Fachhändler oder an unseren Kundendienst.
Standfuß anbringen
Befestigen Sie den Standfuß auf der Rückseite des Bilderrahmens.

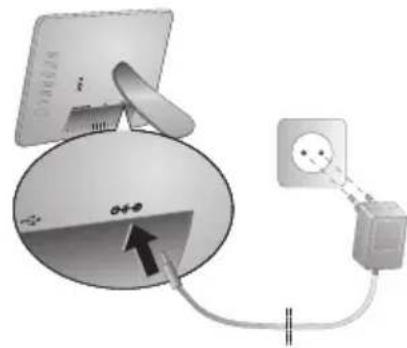

Netzkabel anschlieBen
Prufen Sie, ob die Netzspannung Ihres Gerates (Typenschild) mit der vorhandenen Netzspannung am Aufstellort übereinstimmt.
1 Stecken Sie das Netzkabel in den Anschluss auf der Rückseite des Gerätes. Schließen Sie das Netzkabel an die Steckdose an. Schalten Sie das Gerät nicht ein!

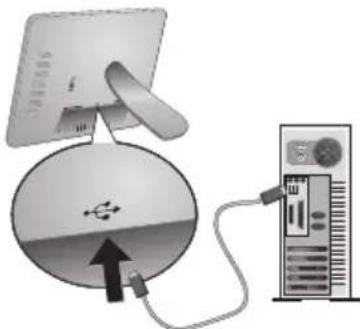

An den PC anschließen
Mit den USB Kabel konnen Sie den Bilderrahmen mit einem Computer verbinden, um Dateien zwischen dem internen Speicher und dem Computer zu übertragen.
Wenn Sie den Rahmen an einen Computer angeschlossen haben, wird die eingelegte Speicherkarte nicht erkannt.
1 Schalten Sie das Gerät mit dem Ein/Ausschalter auf der Rückseite aus.
2 Verbinden Sie das schmale Ende des Kabels mit dem ausgeschalteten Rahmen und das dicke Ende mit dem Computer.
3 Schalten Sie das Gerät mit dem Ein/Ausschalter auf der Rückseite ein. Warten Sie einen Moment, bis der Computer die neue Hardware erkannt hat. Kompatible Foto-, Musik- und Videodateien konnen mit dem Explorer auf den internen Speicher kopiert werden.

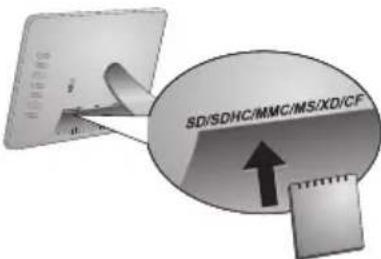

Speicherkarte einsetzen
1 Schalten Sie das Gerät mit dem Ein/Ausschalter auf der Rückseite aus.
2 Setzen Sie eine Speicherkarte in den entsprechenden Steckplatz auf der Rückseite des Gerätes. Ihr Gerät untersätzt folgende Speicherkarten: SD/SDHC/MS/ XD/MMC/CF.
Verwenden Sie nur Speichermedien, die mit dem Gerät kompatibel sind. Um Beschädigungen an der Karte oder dem Gerät vorzubeugen, damit die Karte nur in das Gerät eingeführt bzw. entfern't werden, wenn es ausgeschaltet ist.
Ziehen Sie die eingesetzte Speicherkarte keines falls hersaus, während das Gerät darauf auf zugreift. Dadurch konnen Daten beschädigt werden oder verloren gehen.
3 Schalten Sie das Gerät mit dem Ein/Ausschalter auf der Rückseite ein. Nach der Anzeige des Startbildschirms startet die Diashow. Drücken Sie auf der Fernbedierung (esc), um die Diashow zu stoppen.

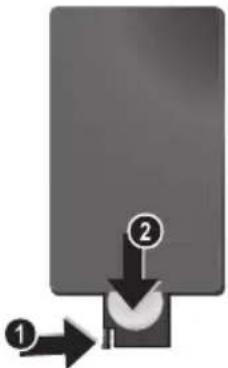

Batterie der Fernbedienung einlagen oder wechseln
WARNING! BEI VERWENDUNG DES FALSCHEN BATTERIETYPES BESTEHT EXPLOSIONSGEFAHR.
1 Nehmen Sie das Batteriefach aus der Fernbedienung, indem Sie die Verriegelung offen (1) und das Batteriefach Herausziehen (2).
2 Legen Sie die neue Batterie so mit den Plus- und Minuspolen in das Batteriefach cin, wie auf der Zeichnung auf der Rückseite der Fernbedienung beschrieben. Achten Sie darauf auf die Polarität!
3 Schieben Sie das Batteriefach in die Fernbedienung bis die Verriegelung einrastet.
In der Regel halten die Batterien ungebärn ein Jahr. Sollte die Fernbedienung nicht Funktionieren, ersetzen Sieitte die Batterien. Wenn Sie den Bilderrahmen über einen längeren Zeitraum nicht benutzen, entnahmen Sieitte die Batterien. So laufen sie nicht aus und konnen keine Schäden an der Fernbedie-nung verursachen.
Die verwendeten Batterien sind entsprechend den Recycling-Bestimmungen Ihres Landes zu entsorgen.
Fernbedienung verwenden
Richten Sie die Fernbedienung auf den Sensor an der Vorderseite des Gerätes. Die Fernbedienung Funktioniert nur, wenn der Winkel weniger als 30 Grad und die Entfernung hochstens 2 Meter beträgt. Wenn Sie die Fernbedienung verwenden, sollenn sich keine Gegenstände zwischen ihr und dem Sensor befinden.
4 Wiedergabe
Foto-Wiedergabe
1 Wahlen Sie das Fotomenü im Hauptmenü, und bestätigen Sie mit . Ein Bildschirm mit Symbolen für die Speichermedien erscheint.
Sic konnen das Fotomenü auf der Fernbedienung auch mit aufrufen.
2 Folgen Sie den Schritten zur Auswahr des internen Speichers und des Speicherkartenlescers, um ein Speichermedium auszuwahlen, und drücken Sie.

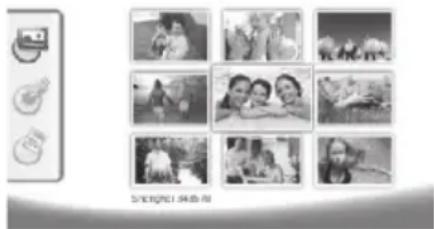

3 Auf dem Bildschirm werden je neun Miniaturfotos pro Seite wie unterstehend angezeigt.
4 Wahlen Sie auf der Fernbedienung mit / oder / das Bild, das Sie anzeigen möchten.
5 Drücken Sie, um die Diashow zu starten.
Mit rufen Sie während der Wiedergabe das Menu auf.
Drücken Sie während einer Diashow, um ein einzelnes Bild anzusehen. Drücken Sie / , um zum vorherigen oder{nachsten Bild zu springen.
Fotos drehen
Wenn ein Bild angezeigt wird, können Sie these auf der Fernbedienung mit drehen und schließlich zur Originalansicht zugreckehen. Bei jedem Tastendruck dreht sich das Bild um 90 Grad im Uhrzeitigersinn.
Anzeigeformatändern
Der digitale Bilderrahmen hat ein Display im 16:9-Format. Üblicherweisenehmen digitaleKameras Fotos im Format4:3auf.Sie konnenzwischen dem Seitenformat 16:9und4:3wechseln,indemSie auf derFernbedienung wiederholt drucken.Wenn Sie dasSeitenformatauf 4:3wchsln,wird das Bildmittig mit Schwarzen Balken am linken und rechten Bildschirmrand angezeigt.
Diashow einrichten
Diashow-Ablösezeitändern
Die Ablösezeit der Diashow konnen Sie auf der Fernbediedung mit Ändern. Durch wiederholtes Drücken konnen Sie zwischen 5, 10, 30 und 60 Sekunden wahlen.
Diashow-Hintergrundmusik einstellen
Als Hintergrundmusik konnen Sie nur Datcien verwenden, die zusammen mit den Fotos im internen Speicher, auf der Speicherkarte oder der USB-Verbindung gespeichert sind.
1 Drücken Sie während einer Diashow auf die Taste des Symbols auf der Rückseite des Gerätes. Das EinstellungsmENU für die Hintergrundmusik öffnet sich.
2 Drücken Sie , um die Hintergrundmusik zu starten.
Mit 一 + / 一 = stellen Sie die Lautstärke ein. Mit beziehungsweise springen Sie zum vorherigen beziehungsweise nachsten Titel.
Musik-Wiedergabe
1 Offnen Sie das Musikmenü im Hauptmenü, und bestätigen Sie mit (E). Ein Bildschirm mit Symbolen für die Speichermedien erscheint.
Sie konnen das Musikmenü auf der Fernbediednung auch mit aufrufen.
2 Folgen Sie den Schritten zur Auswalt des internen Speichers und des Speicherkartenlesers, um ein Speichermedium auszuwahlen, und drücken Sie.
3 Wahlen Sie auf der Fernbedienung mit / oder / die Datei, die Sie wiedergeben möhen.
4 Drücken Sie, um die Wiedergabe zu starten. Zum Stoppen drücken Sie auf der Fernbedienung oder ESC.
Während der Wiedergabe konnen Sie mit I oder I zum vorherigen oder nachsten Titel springen.
Drücken Sie auf der Fernbedienung um die Wiedergabe anzuhalten und um fortzufahren.
Mit wahlen Sie aus, ob der laufende Titel wiederholt werden soll, ob alle Titel wiederholt gespielt werden sollen oder ob Sie die Wiederholung ausschalten möchten.
Lautstärke einstellen
Während der Wiedergabe konnen Sie auf der Fernbedienung die Lautstärke mit / I + einstellen. Drücken Sie oder wiederholt, um die Lautstärke ganz auszuschalten.
Video-Wiedergabe
1 Offnen Sie das Videomenü im Hauptmenü, und bestätigen Sie mit Ein Bildschirm mit Symbolen für die Speichermedien erscheint.
Sie konnen das Videomenü auf der Fernbediednung auch mit aufrufen.
2 Folgen Sie den Schritten zur Auswahl des internen Speichers und des Speicherkartenlesers, um ein Speichermedium auszuwahlen, und drücken Sie.
3 Wahlen Sie auf der Fernbedienung mit / oder / die Dati, die Sie wiedergeben möchten.
4 Drücken Sie, um die Wiedergabe zu starten. Zum Stoppen drücken Sie auf der Fernbedienung oder ESC.
Während der Wiedergabe konnen Sie mit I oder I zum vorherigen oder nachsten Titel springen.
Drücken Sie auf der Fernbedienung um die Wiedergabe anzuhalten und um fortzufahren.
Mit wahlen Sie aus, ob der laufende Titel wiederholt werden soll, ob alle Titel wiederholt gespielt werden sollen oder ob Sie die Wiederholung ausschalten möchten.
Lautstärke einstellen
Während der Wiedergabe konnen Sie auf der Fernbedienung die Lautstärke mit / I einstellen. Drücken Sie oder wiederholt, um die Lautstärke ganz auszuschalten.
5 Einstellungen
Einstellungen ändern
1 Offnen Sie das Einstellungsmenü im Hauptmenü, und bestätigen Sie mit ⊙.
2 Wahlen Sie mit () / () , welche Einstellung SiC vornehmen möchten.
3 Bestätigen Sie mit
Sie konnen folgende Einstellungen vornehmen:
( Uhrzeit) - Einstellung von Uhrzeit und Datum. Drucken Sie, um die Uhrzeit auf dem Bildschirm anzuzeigen.
(Helligkeit, Kontrast, Farbsattigung) - Einstellung von Helligkeit, Kontrast und Farbsattigung des LCD-Displays
(Übergangseffekte) - Einstellung verschiedener Übergangseffekte im Diashow-Modus
(Alarm und Ausschalten)
Alarm: Der Alarm kann jeder Tag zu einer bestimmen Zeit erten. Die Stunden und Minuten entsprechen der in den Einstellungen gewählten Uhrzeit.
Ausschalten: Automatisches Ausschalten zu einer festgelegten Tageszeit. Das Ausschalt-Symbol muss auf gestellt werden.
(Auto Start) - Einstellen verschiedene Autostart-Wiedergabe-Funktionen im Hauptmenu (Diashow mit einem Bild, Diashow mit vier Bildern oder Video). Nach erneutem Starten wird der entsprechende Inhalt nach dem Startlogo angezeigt.
(Werkseinstellung) - Wahlen Sie , um die Einstellungen auf Werkseinstellung zurückzusetzen.
4 Wahlen Sie die gewünschte Einstellung mit () / () .
5 Bestätigen Sie mit
Mit oder beenden Sie das Menu und kehren in den Ausgangsmodus zusammen.
Dateien kopieren und Löschen
Aus dem internen Speicher konnen Sie Foto-, Musik- und Videodateien loschen. Von einer Speicherkarte oder einem USB-Stick konnen Sie Foto-, Musik- und Video-Dateien kopieren.
Datei kopieren
1 Markieren Sie die Datei, die Sie kopieren möchten.
2 Drücken Sie auf der Fernbedienung (4).
3 Markieren Sie das Symbol , und drücken Sie 心 , um den Kopiervorgang zu starten.
4 Auf dem Display erscheint ein Bearbeitungsbalken. Nach dem Kopieren, finden Sie die Datei im internen Speicher.
Markieren Sie das Symbol , und drücken Sie um das Bearbeitungsmenu zu verlassen.
Datei loschen
1 Markiercn Sie die D atei, die Sie loschen mochten.
2 Drücken Sie auf der Fernbedienung.
3 Markieren Sie das Symbol und drücken Sie 一 , um die Datei zu loschen.
Markieren Sie das Symbol und drücken Sie um das Bearbeitungsmenü zu verlassen.
Musik und Zeit für Alarmfunktion einstellen
Achten Sie darauf, dass eine Speicherkarte in das Gerät eingelegt ist oder eine USB-Verbindung zu einem Computer besteht.
1 Drücken Siac auf der Fernbedienung
2 Wahlen Sie mit / die USB-Verbindung oder eine Speicherkarte als Quelle.
3 Bestätigen Sie mit
4 Wahlen Sie mit / oder / die Datei, die Sie als Musik für die Alarmfunktion einstellen möchten.
5 Drücken Sie auf der Fernbedienung.
6 Wahlen Sie mit / das Symbol der Alarmfunktion (图).
7 Bestätigen Sie mit. Die Musikdatei wird in den internen Speicher kopiert und als Musik für die Alarmfunktion eingestellt.
8 Drücken Sie auf der Fernbedienung (MENU), um das Einstellungssymbol zu markieren (图).
9 Bestätigen Sie mit
10 Wahlen Sie mit 1/4.
11 Folgen Sie den Schritten zur Einstellung der Alarmzeit. Der Alarm-Modus sollen auf MP3 gesetzt werden.
6 Service
Rahmen wechseln
Sie konnen den Rahmen des Gerätes mit den mitgelieferten Wechselrahmen austauschen. Die Rahmen werden mit Magneten gehalten.
1 Drücken Sie auf den Knopf für den Rahmenwechsel auf der Rückseite des Gerätes. Nehmen Sie den Rahmen ab.
2 Setzen Sie den Wechselrahmen auf das Gerät, bis er auf den Magneten einrastet.
Hinweise
| Probleme Lösungen | |
| Der Bilderrahmen lässt sich nicht einschalten. | Stellen Sie safer, dass das Netzteil ordnungsgemäß mit dem Rahmen verbunden ist. |
| Kann keine Dateien speichern Stellen Sie safer, dass ausreichend interner Speicher Speicherplatz zur Verfügung stehen. Starten Sie den Bilderrahmen erneut undlöschen Sie eineige Dateien, um Speicherplatz freiugegeben | |
| Kein Ton Stellen Sie safer, dass das Daticifornat unterfürt wird, dass Bilderrahmen und Computer ordnungsgemäß verbunden sind und dass die Speicherkarte nicht beschäftigt ist. | |
| Speicherkarte wird nicht erkannt Wenn Sie den Rahmen an einen Computer angeschlossen haben, wird die eingelegte Speicherkarte nicht erkannt. | |
7 Anhang
Technische Daten AF 5086MS
Übersicht
Abmessungen (B× H× T) 232,5x192x22,5mm
Gewicht. 0,575 kg
Netzanschluss ....Eingang: 100 - 240V /50 - 60Hz
Ausgang: 5V = /2A
Audio-Ausgang. 2× 1W
Empfohlene Gerateumgebung 10-45oC
Relative Luftfeuchtigkeit. 20-80%
Display
Bilddiagonale. 8
Seitenverhältnis. 4:3
Auflösung 800x600 Pixel
Speicher
Internet Speicher 256 MB-NAND-Speicher
Anschlüsse
USB-Anschluss.. USB OTG
Ko compatible Speicherkarten..SD/SDHC/MS/XD/MMC/
CF
Unterstützte Formate
Musikformate.. MP3
Vidcoformate. Motion Jpcg, Mpeg-4
Technische Daten AF 5105MS
Ubersicht
Abmessungen (B× H× T) 293x200,5x23mm
Gewicht. 0,74kg
Netzanschluss ....Eingang: 100 - 240V /50 - 60Hz
Ausgang: 5V = - / 2A
Audio-Ausgang. 2× 1W
Empfohlene Gerateumgebung 10-45oC
Relative Luftfeuchtigkeit. 20-80%
Display
Bilddiagonale. 10,2
Seitenverhältnis. 16:9
Auflösung 800x480 Pixel
Speicher
Internet Speicher 256 MB-NAND-Speicher
Anschlüsse
USB-Anschluss.. USB OTG
Ko compatible Speicherkarten..SD/SDHC/MS/XD/MMC/
CF
Unterstützte Formate
Musikformate . MP3
Videoformate. Motion Jpeg, Mpeg-4
Technische Daten AF 5135MS
Ubersicht
Abmessungen (B× H× T) 356x249x24mm
Gewicht 1,168kg
Netzanschluss. Eingang: 100 - 240V /50 - 60Hz
Ausgang: 12V = /1,5A
Audio-Ausgang 2x1W
Empfohlene Geräteumgebung 10-45°C
Relative Luftfeuchtigkeit. 20-80%
Display
Bilddiagonale. 13,3
Seitenverhältnis. 16:9
Auflösung 1280x800 Pixel
Speicher
Internet Speicher 256 MB-NAND-Speicher
Anschlüsse
USB-Anschluss USB OTG
Ko compatible Speicherkarten. SD/SDHC/MS/XD/MMC/
CF
Unterstützte Formate
Musikformate . MP3
Videoformate. Motion Jpeg, Mpeg-4
Alle Daten dieren nur als Richtbestimmung. AgfaPhoto gehalt sich das Recht vor, ohne vorhergehende Ankündigungen Änderungen vorzunchmen.
AgfaPhoto Holding GmbH: AGFAPHOTO wird unter Lizenz von Agfa-Gevaert NV & Co. KG verwendet. Agfa-Gevaert NV & Co. KG ist nicht der Hersteller dieser Produkte und stellt keinerlei Gewährleistung oder Support zur Verfügung. Kontakt: www.agfaphoto.com
Für Informationen zu Service, Support oder Gewährleistungen wenden Sie sichitte an ihren Handler oder den Hersteller: Verkauf und Vertrieb durch Sagem Communications. Kontakt: www.sagem-communications.com
Das CE-Zeichen gewährleistet, dass these Produkt hinsichtlich Sicherheit und Gesundheit des Benutzers sowie elektramagnetischer Interferenz der Richtlinie 1999/5/CE des Europäischen Parlaments und des Rates zu Telekommunikationsendgeräten entspricht.
Die Einhaltungserklarung konnen Sie auf der Internetseite www.agfaphoto.com nachlesen.
Die Erhaltung der Umwelt im Rahmen eines Konzepts nachhaltiger Entwicklung liegt AgfaPhoto sehr am Herzen. AgfaPhoto ist bestrebt, umweltfreundliche Systeme zu betreiben. Daher hat AgfaPhoto beschlossen, der ökologischen Leistung in allen Produktphasen, von der Herstellung über die Inbetriebnahme bis hin zum Gebrauch und zur Entsorgung, einen hohen Stellenwert beizumessen.
Verpackung: Das Logo (Grüner Punkt) drückt aus, dass eine anerkannte nationale Organisation eine Beitragszahlung erhält, um die Verpackungserfassung und die Recycling-Infrastrukturien zu verbessern.itte halten Sie sich bei der Entsorgung dieser Verpackung an die bei Ihnen geltenden Vorschriften zur Mülltrennung.
Batterien: Sollte Ihr Produkt Batterien enthalten, müssen diese an den darauf vorgesehenen Sammelstellen entsorgt werden.
Produkt: Der durchgestrichene Mülleimer auf dem Produkt bedeutet, dass es sich bei diesen Produkt um ein elektrisches oder elektronisches Gerät handelt. Die europäische Gesetzgebung schreiben hierfür eine gesonderte Entsorgung vor:
An Verkaufsstellen, falls Sie ein ähnliches Gerät kaufen.
- An den örtlichen Sammelstellen (Wertstoffhof, Sonderabholdienste etc.).
So konnen auch Sie ihren Beitrag zu Wiederverwendung und Recycling von elektronischen und elektrischen Altgeräten leisten, was sich auf die Umwelt und die Gesundheit der Menschen auswirken kann.
These Bedienungsanleitung wurden auf chlorfrei gebleichtem Recyclingpapier gedruckt. Das entspricht den höchsten Standards in Bezug auf Umweltverträglichkeit. Die verwendeten Kartonverpackungen und die Verpackungshalbschalen aus Papier und Karton können wie Altpapier entsorgt werden. Die Plastikfolien geben Sie zum Recycling oder in den Restmüll, je nach den Anforderungen Ihres Landes.
Warenzeichen: Die im vorliegenden Handbuch genannten Referenzen sind Warenzeichen der jeweiligen Firmen. Das Fehlen der Symbole und rechtfertigt nicht die Annahme, dass es sich bei den entsprechenden Begriffen um fremc Warenzeichen handelt. Andere im vorliegenden Dokument verwendete Produktnamen dienen lediglich Kennzechnungszwecken und konnen Warenzeichen der jeweiligen Inhaber sein. AgfaPhoto leht jegliche Rechte an diesen Marken ab.
Weder AgfaPhoto noch angeschlossene Gesellschaften sind gegenüber dem Käfer deses Produktes oder Dritten haftbar in Bezug auf Schadenersatzansprüche, Verluste, Kosten oder Ausgaben, die dem Käfer oder Dritten in Folge eines Unfalles, des falschen Gebrauches oder Missbrauches these Produktes oder nicht autorisierten Modifikationen, Reparaturen, Veränderungen des Produktes oder der Nichteinhaltung der Betriebs- und Wartungshinweise von AgfaPhoto erwachsen.
AgfaPhoto übernimmt keine Haftung für Schadensersatzansprüche oder Probleme in Folge der Verwendung jeglicher Optionen oder Verbrauchsmaterialien, die nicht als Originalprodukte von AgfaPhoto oder von AgfaPhoto gewemigte Produkte gekennzeichnet sind.
AgfaPhoto übernimmt keine Haftung für Schadensersatzansprüche in Folge elektromagnetischer Interferenzen bedingt durch den Einsatz von Verbindungskabeln, die nicht als Produkte von AgfaPhoto gekennzeichnet sind.
Alle Rechte vorbehalten. Kein Teil dieser Publikationarfahne vorherige schriftliche Zustimmung durch AgfaPhoto verwielfaltigt, in einem Archivsystem gespeichert oder in ir-gendeiner Form oder auf sonstigem Wege - elektronisch, mechanisch, durch Fotokopie, Aufnahme oder anderweitige Mochglichkeit - übertragen werden. Die im vorliegenden Dokument enthaltenen Informationen sind ausschließlich zur Verwendung mit thisem Produkt gedacht. AgfaPhoto ubernimmt keine Verantwortung, wenn diese Informationen auf andere Geräte angewendet werden.
These Bedienungsanleitung ist ein Dokument ohne Vertragscharakter.
Irrtumer, Druckfehler und Änderungen vorbehalten.
Sortie: 12V = /1,5A
Sortie Audio. 2× 1 W
Uitgang: 12V = /1,5A
Audio-uitgang. 2× 1W
2 Menüfunktionen aufrufen
- Chama o menu principal
- Chama o menu de fotografias
- Chama o menu de música
- Chama o menu de video
Översikt über faxjeten
Vnitrnipamei 256MB-NAND
Pripojeni
USB port USB OTG
