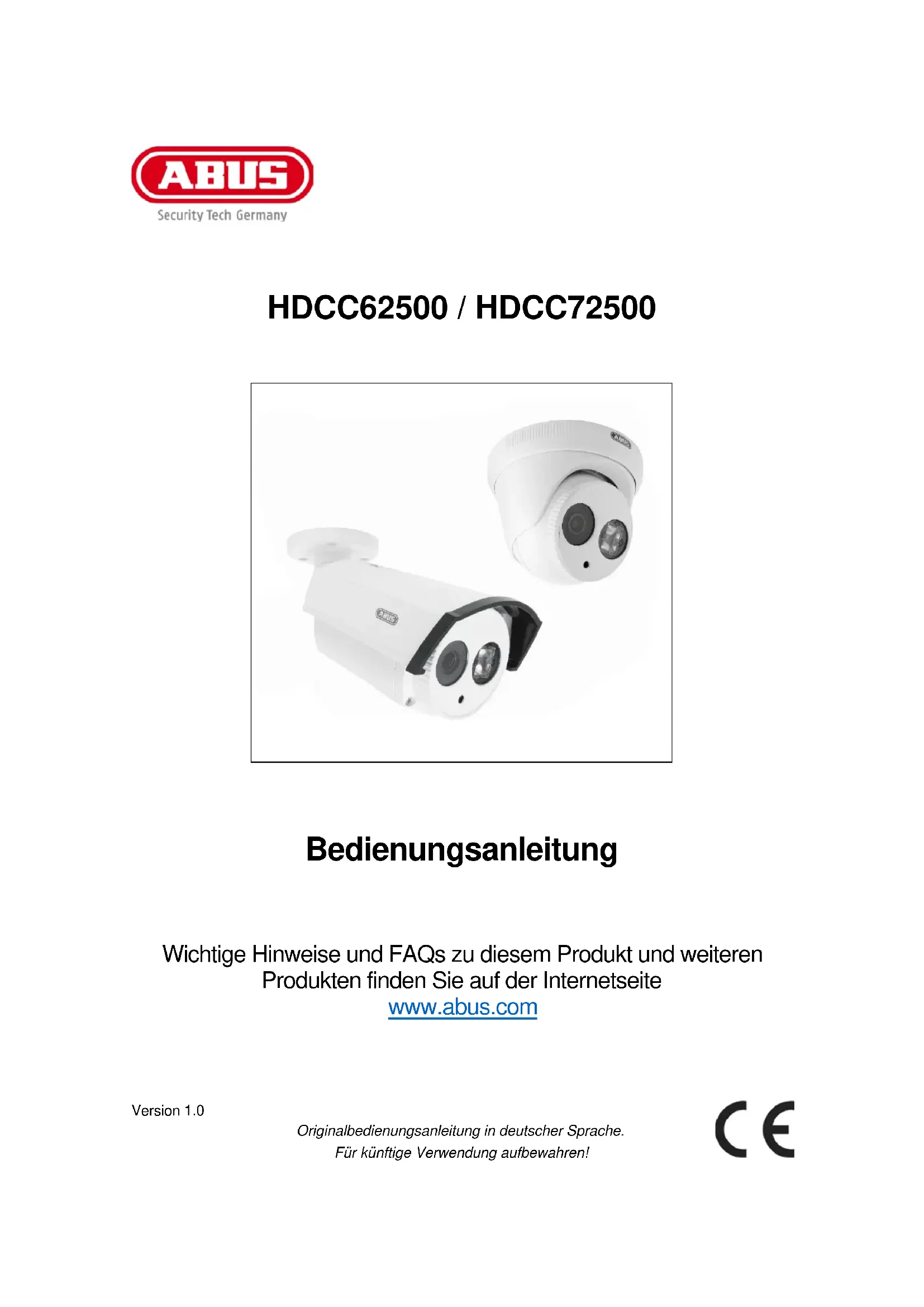

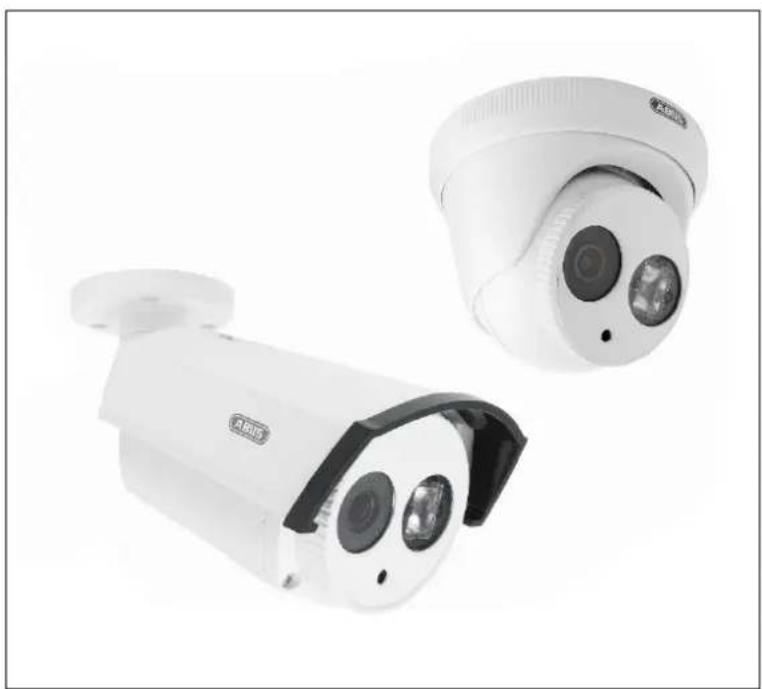

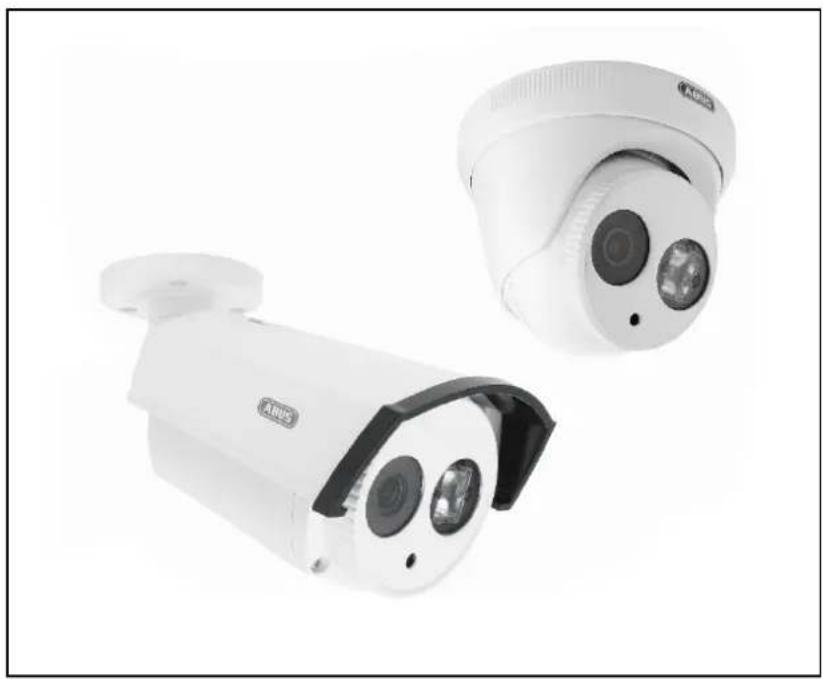

BEDIENUNGSANLEITUNG HDCC72500 ABUS

V1.0D Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 9.

Wichtige Hinweise und FAQs zu diesem Produkt und weiteren Produkten finden Sie auf der Internetseite www.abus.com

Version 1.0 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!Deutsch Einführung Sehr geehrte Kundin, sehr geehrter Kunde, Wir bedanken uns für den Kauf dieses Produkts. Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise! Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten. Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Die Datenspeicherung unterliegt länderspezifischen Datenschutzrichtlinien . Haftungsausschluss Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns dies bitte schriftlich unter oben angegebenen Adresse mit. Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen. 4Deutsch Symbolerklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. Aufzählungen

Aufzählungen mit festgelegter Reihenfolge im Text bzw. Warnhinweis.

Aufzählungen ohne festgelegter Reihenfolge im Text bzw. Warnhinweis. Bestimmungsgemäße Verwendung Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß! Dieses Gerät darf nur für folgende(n) Zweck(e) verwendet werden:

• Diese Kamera ist sowohl für den Tag- als auch Nachtbetrieb geeignet. Sie liefert Videobilder in Full-HD Auflösung und das Ausgangssignal steht im HD-TVI Format zur Verfügung. Dies ermöglicht die Verwendung von herkömmlichem Koaxialkabel für die Signalübertragung. Sie dient zur Videoüberwachung in Verbindung mit einem Aufzeichnungsgerät. Das Gerät ist für den Einsatz im Innen- und Außenbereich konzipiert. Wichtige Sicherheitshinweise Allgemein Vor der ersten Verwendung des Gerätes lesen Sie bitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist.

Bei Schäden die durch Nic htbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch! Bewahren Sie dieses Handbuch sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus. Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

5Deutsch Stromversorgung

• Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen.

• Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen

• Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden.

• Um Brandgefahr auszuschließen, sollte der Netzstecker des Gerätes grundsätzlich von der Netzsteckdose getrennt werden, wenn das Gerät längere Zeit nicht gebraucht wird. Überlastung / Überspannung

• Vor einem Sturm und / oder Gewitter mit Blitzschlaggefahr trennen Sie das Gerät bitte vom Stromnetz oder schließen Sie das Gerät an eine USV an.

• Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann. Kabel

• Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst

• Fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann.

• Stellen Sie weder das Gerät, Möbelstücke oder andere schwere Gegenstände auf die Kabel und achten Sie darauf, dass diese nicht geknickt werden, insbesondere am Stecker und an den Anschlussbuchsen

• Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen.

• Alle Kabel sollten so gelegt werden, dass niemand darauf tritt oder behindert wird.

• Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Netzkabel von Zeit zu Zeit.

• Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

• Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen und nehmen Sie auch keine Eingriffe an den Strom und Netzkabeln vor. Kinder

• Elektrische Geräte nicht in Kinderhände gelangen lassen! Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Kleinteile können bei Verschlucken lebensgefährlich sein.

• Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr!

• Dieses Gerät gehört nicht in Kinderhände. Federnde Teile können bei unsachgemäßer Benutzung herausspringen und Verletzungen (z.B. Augen) bei Kindern verursachen. Überwachung

• Die Inbetriebnahme von Überwachungsanlagen kann in bestimmten Ländern per Gesetz verboten, bzw. reglementiert sein.

• Der Betreiber hat vor Inbetriebnahme der Anlage sicherzustellen, dass sich die Überwachung innerhalb der rechtlichen Rahmenbedingungen befindet.

6Deutsch Aufstellort / Betriebsumgebung Betriebstemperatur und Betriebsluftfeuchtigkeit: -20 °C bis 60 °C, maximal 90 % relativer Feuchte. Achten Sie darauf, dass

• keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät wirken;

• kein direktes Sonnenlicht oder starkes Kunstlicht auf den Bildaufnehmer trifft;

• das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z. B. Lautsprechern) steht;

• keine offenen Brandquellen (z. B. brennende Kerzen) auf oder neben dem Gerät stehen;

• der Kontakt mit aggressiven Flüssigkeiten vermieden wird,

• das Gerät nicht in der Nähe von Wasser betrieben wird, insbesondere darf das Gerät niemals untergetaucht werden

• keine Fremdkörper eindringen;

• das Gerät keinen starken Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann;

• das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird. Auspacken Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt. Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden. Wir empfehlen Ihnen: Papier-, Pappe und Wellpappe bzw. Kunststoffverpackungsteile sollten in die jeweils dafür vorgesehenen Sammelbehälter gegeben werden. Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben.

Warnung Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

7Deutsch Inbetriebnahme

• Vor der ersten Inbetriebnahme alle Sicherheits- und Bedienhinweise beachten!

Warnung Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen. Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können. Wartung und Pflege Wartungsarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z. B. wenn Netzstecker, Netzkabel oder Gehäuse beschädigt sind, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht einwandfrei funktioniert oder heruntergefallen ist. Wartung

• Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde.

• Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen.

• Öffnen Sie niemals das Gehäuse des Gerätes oder des Zubehörs. Bei geöffnetem Gehäuse besteht Lebensgefahr durch einen elektrischen Schlag. Reinigung

• Das Gehäuse des Gerätes nur mit einem feuchten Tuch reinigen.

• Keine Lösungsmittel, Spiritus, Verdünnungen usw. verwenden und keine der folgenden Substanzen verwenden:

• Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak), Scheuerpulver.

• Mit dem Baumwolltuch sanft über die Oberfläche reiben, bis diese vollständig trocken ist.

Das Gerät arbeitet mit gefährlicher Spannung. Trennen Sie das Gerät für Wartungstätigkeiten (z.B. Reinigen) vom Netz!

Analog HD 1080p Außenkamera inkl. Montagematerial Netzteil inkl. EU-, AU- und UK-Adapter 12 VDC/ 1 A

Anleitung 30m Kombikabel 1.2. HDCC72500

Analog HD 1080p Außen-Domekamera inkl. Montagematerial Netzteil inkl. EU-, AU- und UK-Adapter 12 VDC/ 1 A

Anleitung 30m Kombikabel

2. Beschreibung der Kamera

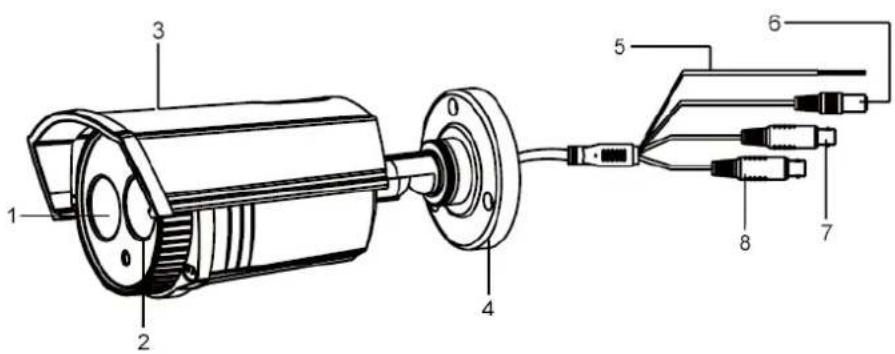

1 Objektiv 2 Power IR LED 3 Sonnendach 4 Halterung 5 WDR-Verdrahtung Isoliert und getrennt: WDR aus Ab isoliert und verzwirbelt: WDR an

Falls WDR aktiviert ist, steht der analoge Ausgang nicht zur Verfügung. 6 Spannungsversorgung 7 Analoger Videoausgang (BNC, für Servicezwecke, Aufdruck „CVBS“)

Nur bei WDR aus. 8 Analog HD Videoausgang (BNC, Aufdruck „TVI“)

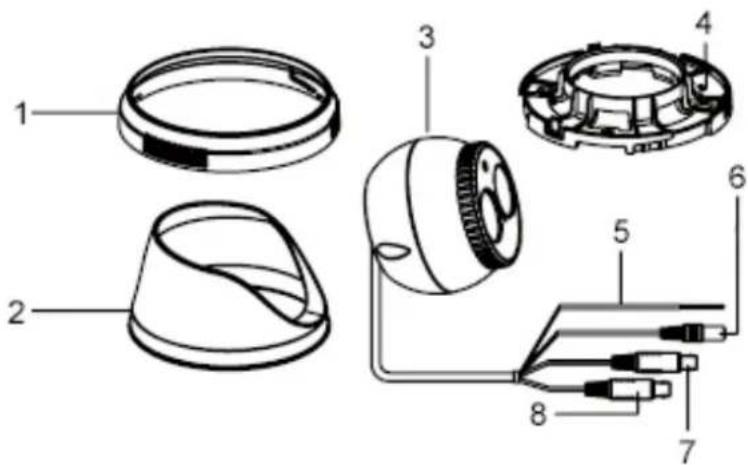

1 Arretier-Ring 2 Gehäuse 3 Kamera 4 Bodenplatte 5 WDR-Verdrahtung Isoliert und getrennt: WDR aus Ab isoliert und verzwirbelt: WDR an

Falls WDR aktiviert ist, steht der analoge Ausgang nicht zur Verfügung. 6 Spannungsversorgung 7 Analoger Videoausgang (BNC, für Servicezwecke, Aufdruck „CVBS“)

Nur bei WDR aus. 8 Analog HD Videoausgang (BNC, Aufdruck „TVI“)

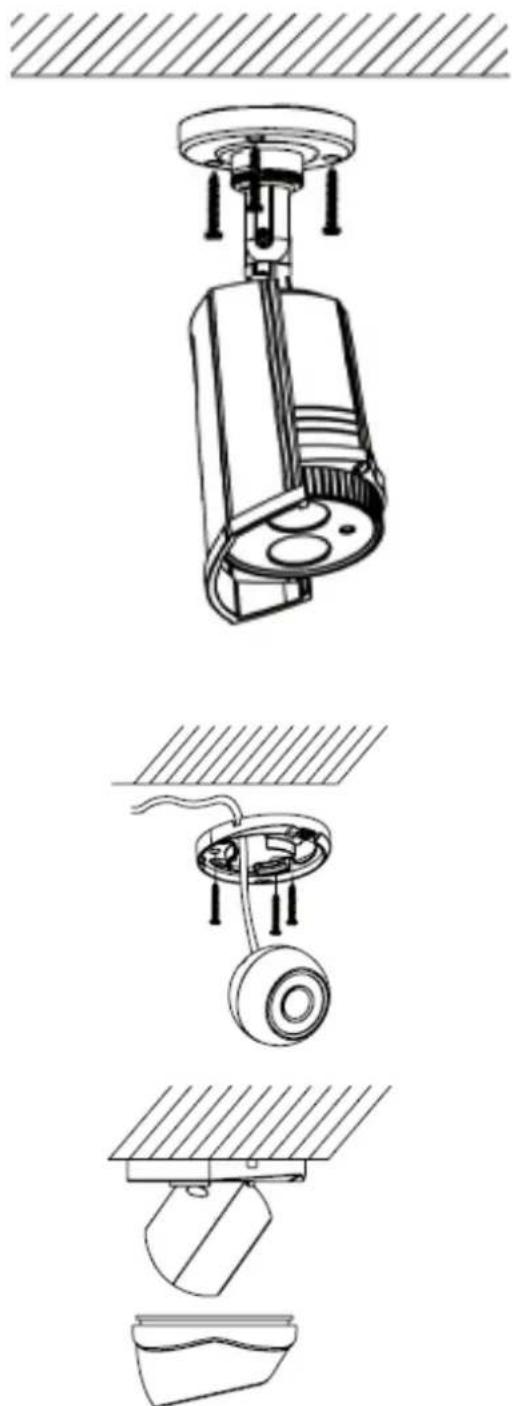

3.1. Montage der Kamera

ACHTUNG! Während der Montage muss die Kamera von der Netzspannung getrennt sein. HDCC62500 Verwenden Sie die beigelegt Bohrschablone für die Bohrung der Befestigungslöcher. Für eine seitliche Kabelführung ist an der Halterbodenplatte eine Öffnung vorgesehen. Verwenden Sie für den Untergrund geeignete Dübel und Schraube n für die Fixierung der Kamera.

Die Kabelführung kann entweder seitlich oder verdeckt in die Decke bzw. Wand erfolgen.

HDCC72500 Verwenden Sie die beigelegt Bohrschablone für die Bohrung der Befestigungslöcher. Für eine seitliche Kabelführung ist an dem Arretier-Ring mehrere Bruchstellen vorgesehen (dünnere Stärke), die mit einer Zange herausgebrochen werden können. Verwenden Sie für den Untergrund geeignete Dübel und Schrauben für die Fixierung der Kamera.

Die Kabelführung kann entweder seitlich oder verdeckt in die Decke bzw. Wand erfolgen.

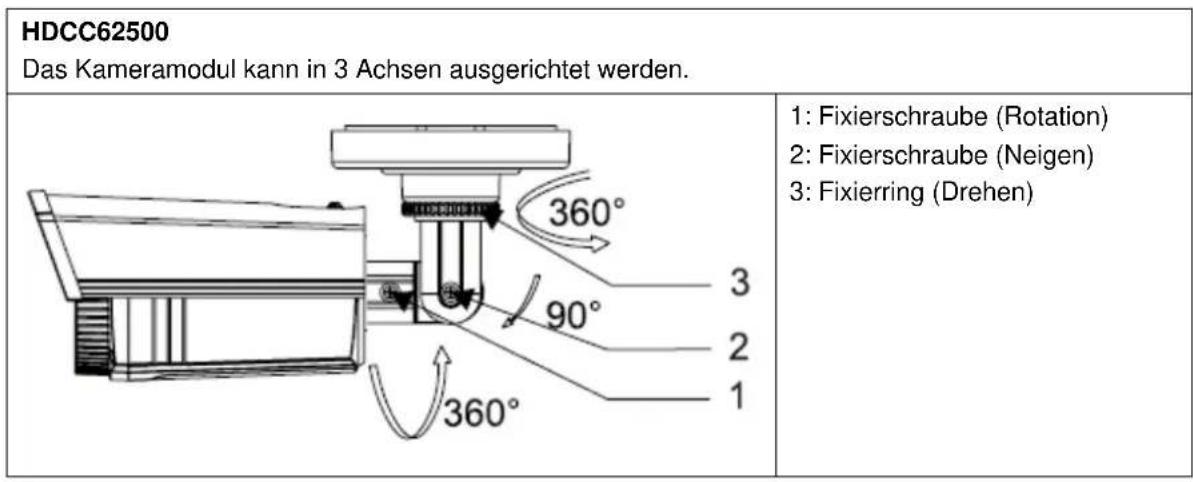

13Deutsch 3.2. Ausrichtung der Kamera HDCC62500 Das Kameramodul kann in 3 Achsen ausgerichtet werden.

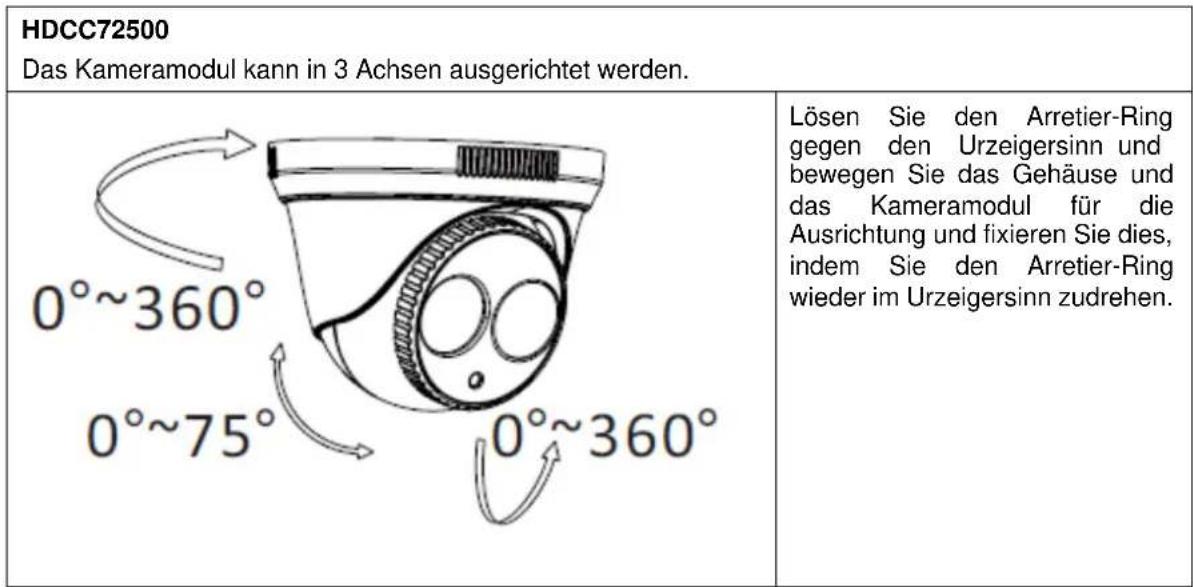

1: Fixierschraube (Rotation) 2: Fixierschraube (Neigen) 3: Fixierring (Drehen) HDCC72500 Das Kameramodul kann in 3 Achsen ausgerichtet werden.

Lösen Sie den Arretier-Ring gegen den Urzeigersinn und bewegen Sie das Gehäuse und das Kameramodul für die Ausrichtung und fixieren Sie dies, indem Sie den Arretier-Ring wieder im Urzeigersinn zudrehen.

3.3. Stromversorgung

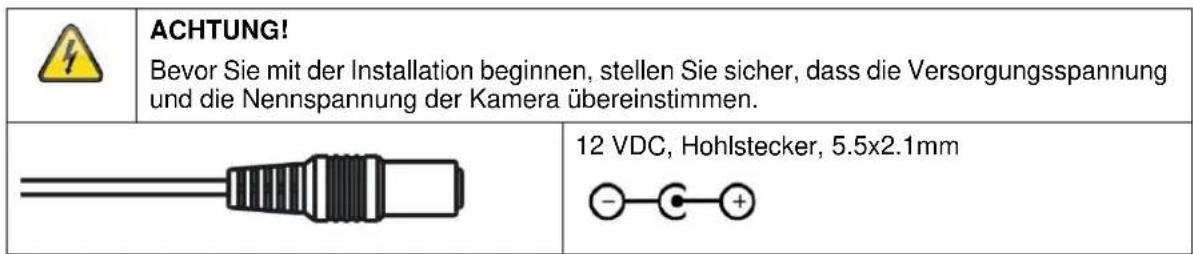

ACHTUNG! Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen. 12 VDC, Hohlstecker, 5.5x2.1mm

Die Kameras erfordern eine 12 VDC Spannungsversorgung. Die Polarität der Gleichspannungsversorgung ist zu beachten!

14Deutsch 3.4. Anbringung des Video-Kabels Um das HD-TVI Videosignal der Kamera an einen Rekorder zu übertragen, muss ein Koaxialkabel vom Typ RG59 oder RG6 mit BNC-Stecker (male, männlich) an den Anschluss mit dem Aufdruck „TVI“ angeschlossen werden. Die Kabellänge bis zum nächsten Gerät darf 500 Meter (RG6) bzw. 300 Meter (RG59) nicht übersteigen. An den analogen Videoausgang (Aufdruck „CVBS“) kann ein Koaxialkabel von Typ RG59 oder RG6 angeschlossen werden. Die Kabellänge bis zum nächsten Gerät darf 100 Meter nicht übersteigen.

Hinweis Um eine optimale Qualität der Übertragung des HD-TVI Signals zu gewährleisten ist es nötig, dass das Kabel an keiner Stelle geknickt, gequetscht oder in einem zu geringen Radius verlegt wird (min. Biegeradius 6 cm). Falls das Kabel beschädigt oder durch den Alterungsprozess porös geworden ist, dann kann sich das ebenfalls auf die Signal- bzw. Bildqualität auswirken (z.B. Schattenbildung um Kanten). 3.5. Kabelgesteuerte Funktion WDR Die Wide-Dynamic-Range Funktion verbessert die Bildqualität bei hohen Kontrasten im Videobild. Die Wide-Dynamic-Range Funktion dieser Kamera kann über einen externen Kontakt aktiviert oder deaktiviert werden (per OSD nur über den ABUS HD-TVI DVR). Für die Aktivierung der DWDR Funktion schließen Sie die beiden Anschlüsse des externen Kontaktes zusammen. Falls dies nicht verwendet wird, oder die DWDR Funktion über das OSD des HD-TVI DVRs gesteuert wird, so isolieren Sie die beiden Kontakte, so dass kein Kurzschluss untereinander oder ein Berühren anderer Gehäuseteile oder elektrischer Potentiale entstehen kann.

4.1. Öffnen des Bildschirmmenüs (OSD) Das Bildschirmmenü (OSD, On-Screen-Display) dieser Kamera kann ausschließlich über den ABUS HD-TVI DVR geöffnet werden. Ziehen Sie dazu die Bedienungsanleitung des ABUS HD-TVI DVR heran.

4.2. Beschreibung des Bildschirmmenüs (OSD)

Funktion Beschreibung VIDEO OUT Einstellung für den Videostandard PAL Videoausgang und Servicemonitorausgang sind auf 50 Hz Standard eingestellt (z.B. 720p50 oder 1080p50 bzw. PAL) NTSC Videoausgang und Servicemonitorausgang sind auf 60 Hz Standard eingestellt (z.B. 720p60 oder 1080p60 bzw. NTSC) SPRACHE Einstellung der angezeigten Sprache des Bildschirmmenüs Sprachänderung: Verwenden Sie die Tasten LINKS und RECHT, um die Sprache auszuwählen. Drücken Sie anschließend die Taste ENTER, um die ausgewählte Sprache anzuwenden. HAUPTMENUE Erweiterte Kameraeinstellungen Drücken Sie die Taste ENTER, um das Menü mit den erweiterten Kameraeinstellungen aufzurufen.

SMART FOCUS Funktion Beschreibung SCENE SCENE Auswahl eines Szenentyps, welcher bestimmte Voreinstellungen in den Kameraeinstellungen vornimmt. INDOOR Innenbereich ohne starke Helligkeitsunterschiede im Bild OUTDOOR Außenbereich (mit guten Reflektionseigenschaften bzw. Restbeleuchtung) INDOOR1 Innenbereich mit starken Helligkeitsunterschieden im Bild LOW-LIGHT Außenbereich (mit schlechten Reflektionseigenschaften bzw. ohne Restbeleuchtung) BLENDE BLENDE Einstellung für den Objektivtyp. Manuell (fix) HDCC62500, HDCC72500: Die Fokuseinstellung des Objektives wurde bereits ab Werk vorgenommen, keine Änderung möglich. Für dieses Modell ist keine Einstellungsmöglichkeit für diesen Punkt vorhanden! 17Deutsch BELICHTUNG SHUTTER Einstellung für die Belichtungszeit AUTO Automatische Anpassung der Belichtungszeit an die Umgebungsbedingungen. 1/25~1/50000 Fester Belichtungszeit AGC Einstellung für dem max. Verstärkungswert (Obergrenze) den die Kamera anwendet (0~15). Die Auswahl des Verstärkungswertes nimmt die Kamera automatisch vor. SENSIBILITÄT Einstellung für die Langzeitbelichtung. Durch längere Belichtung jedes einzelnen Bildes erscheint das resultierende Bild heller. Dies hat eine Reduktion der Bildrate zur Folge (je länger die Belichtung, desto niedriger ist die Bildrate) AUS Langzeitbelichtung deaktiviert AUTO (2x~30x) Langzeitbelichtung aktiviert, mit Wert für Obergrenze HELLIGKEIT Einstellung für die Grundhelligkeit des Bildes (1~100) D-WDR Software technische Verbesserung des Kontrastverhältnisses im Bild. Dunkle Bereiche werden dabei aufgehellt, wobei gleichzeitig versucht wird helle Bereiche nicht heller darzustellen. AUS Funktion deaktiviert EIN Funktion aktiviert ENTNEBELN Diese Funktion verbessert die Bildqualität bei nebliger Kamerasicht. AUS Funktion deaktiviert EIN Funktion aktiviert ZURÜCK Zurück zur vorherigen Menüseite 18Deutsch BACKLIGHT AUS Deaktivierung jeglicher Gegenlicht- bzw. Kontrastbehandlung WDR Wide Dynamic Range Funktion. Kontrastbehandlung des Videobildes durch zweifache Belichtung (kurze und lange Belichtung) des Bildes. VERSTÄRKUNG (NIEDRIG / MITTEL / HOCH) Intensität der Funktion WDR BRIGHT (0~60) Verschiebung der Grundeinst ellung auf der Helligkeitsskala WDR OFFSET (0~60) Veränderung des Grundverstärkungsfaktors BLC Back Light Compensation. Gegenlichtkompensation. Die Funktion versucht helle Bereiche im Videobild dunkler darzustellen, wobei dunkle Bereiche in der Helligkeit gleich gehalten werden. VERSTÄRKUNG (NIEDRIG / MITTEL / HOCH) Intensität der Funktion AREAL (POSITION / GRÖßE) Einstellung des Referenzbereiches für die Berechnung. Drücken Sie ENTER, um anschließend mit den Steuertasten die Position zu verändern. Drücken Sie erneut ENTER, um anschließend mit den Steuertasten die Größe zu verändern STANDARD Drüc ken Sie ENTER, um alle Parameter der BLC Funktion auf Werkseinstellungen zu setzen HSBLC Diese Funktion markiert Bereiche über einer bestimmten Helligkeitsstufe schwarz. Diese Funktion kann z.B. ausschließlich in der Nacht bei entgegenkommenden Fahrzeugscheinwerfern eingesetzt werden. Die Scheinwerfer werden in diesem Falls schwarz markiert. Sich neben den Scheinwerfern befindliche Nummernschilder werden besser erkennbar. AUSWAHL (AREAL 1~4) Auswahl eines von max. 4 Bereichen. In diesem Bereich wird die Funktion angewendet DARSTELLUNG (EIN / AUS) Aktivieren/Deaktivieren des Bereiches. Drücken Sie 1x bzw. 2x ENTER, um Position und Größe über die Steuertasten einzustellen LEVEL (0~100) Helligkeitsschwellwert, ab dem ein Pixel schwarz markiert wird MODUS (IMMER / NUR NACHT) Anwendung der Funktion immer oder nur im Nachtmodus MASKIERUNG (EIN/AUS) Aktivieren oder deaktivieren aller Bereiche STANDARD Drücken Sie ENTER, um alle Parameter der HSBLC Funktion auf Werkseinstellungen zu setzen ZURÜCK Zurück zur vorherigen Menüseite 19Deutsch WEISSABGLEICH ATW Auto Tracking White Balance Der Weißabgleich wird automatisch von der Kamera durchgeführt und kontinuierlich aktualisiert.

Bei dieser Funktion wird der Weißabgleich einmalig nach Drücken der Taste ENTER durchgeführt und dauerhaft gespeichert. MANUELL Manuelle Einstellung des Weißabgleichs BLAU (0~100) Blauanteil im Videobild ROT (0~100) Rotanteil im Videobild TAG&NACHT EXTERN Die Tag-/Nachtumschaltung (ICR / IR) wird durch den in der Kamera eingebauten Lichtsensor gesteuert (Umschaltschwelle: 5-15 Lux) AUS Funktion deaktiviert EIN Funktion aktiviert Die eingebauten IR LEDs können bei Bedarf im Nachtmodus deaktiviert werden.

FARBE Die Kamera bleibt dauerhaft im Farbmodus. Der Infrarot-Schwenkfilter bleibt dauerhaft vor dem Objektiv, und die IR LEDs sind dauerhaft aus. S/W Die Kamera bleibt dauerhaft im Schwarz/Weiß-Modus. Der Infrarot- Schwenkfilter ist dauerhaft vom Objektiv entfernt. Die IR LEDs werden automatisch durch den Lichtsensor gesteuert an- oder abgeschaltet. RAUSCHREDUKTION 2DDNR Rauschunterdrückungsfunktion, optimiert auf statische Bildinhalte AUS Funktion deaktiviert EIN Funktion aktiviert 3DDNR Rauschunterdrückungsfunktion, optimiert auf Bewegungen (Betrachtung Bild zu Bild) AUS Funktion deaktiviert EIN Funktion aktiviert Zurück Zurück zur vorherigen Menüseite 20Deutsch SPEZIAL TITEL Konfiguration des Titels, der im Kamerabild angezeigt wird. AUS Funktion deaktiviert EIN Funktion aktiviert Verwenden Sie die Steuertasten, um den Cursor auf das gewünschte Zeichen zu navigieren. Alle möglichen Zeichen werden dargestellt. Drücken Sie ENTER, um das Zeichen auszuwählen. ← Bewegen des Cursors auf der Titelzeile nach links

• Bewegen des Cursors auf der Titelzeile nach rechts CLR Löschen der gesamten Titelzeile POS Verändern der Position der Texteinblendung. Wählen Sie POS, drücken Sie anschließend ENTER, und verwenden Sie die Steuertasten. Durch erneutes drücken von ENTER gelangen Sie in die vorhergehende Menüebene END Verlassen des Menüs D-EFFEKT In diesem Menüpunkt stehen diverse digitale Funktionen zum Verändern des Videobildes zur Verfügung. EINFRIEREN Einfrieren des Videobildes SPIEGELBILD Hier stehen Bildspiegelung horizontal, vertikale Drehung und Rotation (horizontal und vertikale Spiegelung) zur Verfügung D-ZOOM Digitaler Zoom in das Videobild. Einstellen des Zoomfaktors S/N Verändern der Position der Texteinblendung. Wählen Sie POS, drücken Sie anschließend ENTER, und verwenden Sie die Steuertasten. Durch erneutes drücken von ENTER gelangen Sie in die vorhergehende Menüebene SMART D-ZOOM Automatischer digitaler Zoom auf einen wählbaren Bereich im Videobild, ausgelöst durch die kamerainterne Bewegungserkennung AUSWAHL Es können 2 Bereiche für die automatische digitale Zoomfunktion konfiguriert werden. Auswahl über die Tasten links/rechts DARSTELLUNG Aktivieren/deaktivieren des Vorschaurahmens. Über die Taste ENTER kann anschließend die Position des Bereiches verändert werden SENSITIVITÄT Empfindlichkeit für die Erkennung von Bewegung

Die SMART D-ZOOM Funktion ist erst nach Verlassend des Kameramenüs aktiv. NAGATIVBILD Darstellung des Videobildes als Negativbild D-ZOOM Zoom-Faktoreinstellung nach Erkennen von Bewegung im konfigurierten Bereich ZEIT Dauer des automatischen digitalen Zooms. Anschließend wird wieder auf Vollbild zurückgeschaltet STANDARD Rücksetzen aller getätigten Einstellungen der SMART D- Zoom Funktion BEWEGUNG Die interne Bewegungserkennung der Kamera ist per Standard in der Prozessorplattform integriert. Dieser Kameratyp verfügt aber über keine Schnittstelle (z.B. Alarmausgang), um diese Funktion zu nutzen. AREAL- AUSWAHL (1~4) Auswahl eines Bereiches (max. 4) AREAL- ANZEIGE (EIN / AUS) Aktivieren/deaktivieren des Vorschaurahmens. Über die Taste ENTER können anschließend die Position und Größe des Bereiches verändert werden SENSITIVITÄT (0~100) Empfindlichkeit für die Erkennung von Bewegung BEWEGUNGS- IND. (AUS / EIN) Bei Bewegung wird im Live- Bild im entsprechenden Bereich eine Markierung angezeigt STANDARD Rücksetzen aller getätigten Einstellungen dieser Funktion PRIVATZONEN Diese Funktion ermöglicht die Einrichtung von privaten Zonen in Videobild, um nicht zu überwachende Bereiche zu schützen. AREAL- AUSWAHL (1~8) Auswahl eines Bereiches für die Konfiguration AREAL- ANZEIGE (EIN / AUS) Aktivieren/deaktivieren des Vorschaurahmens. Über die Taste ENTER können anschließend die Position und Größe des Bereiches verändert werden TRANSPARENZ (0~3) Intensität der Farbdarstellung (Transparanz) BEWEGUNGS- IND. (AUS / EIN) Bei Bewegung wird im Live- Bild im entsprechenden Bereich eine Markierung angezeigt STANDARD Rücksetzen aller getätigten Einstellungen dieser Funktion

22Deutsch DEFEKT Funktion für die Korrektur von defekten Pixeln im Bildaufnehmer LIVE (EIN / AUTO / AUS) Aktive Dauerhafte Korrektur von Pixeln STATIC DPC (EIN / AUS) Statisches Korrigieren defekter Pixel bei Neustart ZURÜCK Zurück zur vorherigen Menüseite EINSTELLEN SCHÄRFE Einstellen der Kanten- und Flächenschärfe (softwaretechnische Veränderung des Videobildes) (0~15) MONITOR Anpassung des Kamerasignals an das Ausgabegerät, bzw. an das nächst angeschlossene Gerät. LCD Optimierung für LCD Monitore GAMMA Automatische oder feste Einstellung des Gammawertes VERST. BLAU (0~100) Einstellung für Blauwert VERST. ROT (0~100) Einstellung für Rotwert CRT Optimierung für CRT Monitore SCHWARZWERT (-30~+30) Einstellung für Schwarzwert VERST. BLAU (-30~+30) Einstellung für Blauwert VERST. ROT (-30~+30) Einstellung für Rotwert LSC AUS Funktion deaktiviert EIN Funktion aktiviert ZURÜCK Zurück zur vorherigen Menüseite RESET WERKSEINST. (RESET): Zurücksetzen aller Kameraeinstellungen im Hauptmenü auf Werkseinstellungen ZURÜCK Zurück zur vorherigen Menüseite AUSGANG ZURÜCK Verlassen des OSD Menüs

Achtung: Die EU- Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

Modelnummer HDCC62500 HDCC72500 Bildaufnehmer 1/3” Progressive Scan CMOS Kameratyp Tube Dome Auflösung 1080p25, 1080p30 Bildelemente (effective) 1920 (H) × 1080 (V) Objektiv 2,8 mm, Fix-Objektiv Horizontaler Blickwinkel 99,73° 92,45° Tag-/Nachtumschaltung Elektromechanischer IR-Cut Filter Mindestbeleuchtung (Farbe) 0,1 Lux Mindestbeleuchtung (S/W) 0,001 Lux (Bildintegration an) Mindestbeleuchtung (IR) 0 Lux Rauschunterdrückung 2D DNR / 3D DNR Electronic-Shutter-Regelung 1/25 s to 1/50,000 s Kamerasteuerung On-Screen-Display (OSD) Gegenlichtkompensation WDR, BCL, HSBLC Privatzonenmaskierung 8 frei konfigurierbare Bereiche Digitaler Zoom Ja Videosystem HD-TVI IR LEDs Ja, Power LED IR Reichweite 20 m Smart IR Ja Anschlüsse Videosignal (HD-TVI, BNC), Videosignal (FBAS, BNC), Spannungsversorgung Spannungsversorgung 12 VDC ± 15%, 24Deutsch Stromaufnahme Max. 330 mA (max. 4 W) Betriebtemperatur -20°C – +60°C Luftfeuchtigkeit Max. 90% Abmessungen (L x B x H) 210.8 x 94.6 x 83 mm Φ114.6 × 89.1mm Gewicht 700 g 700 g

Die IR Reichweite ist stark abhängig von den Umgebungsbedingungen. Falls die Umgebung im Kamerasichtfeld schlecht reflektierend ist, oder sich kein Objekt in der max. Ausleuchtungsreichweite befindet, so kann die Helligkeit des Videobildes in der Nacht zu gering sein. Dies hat eine schlechte Verwertbarkeit des Videobildes zur Folge. Weiterhin ist bei der Kamerainstallation zu achten, dass um das Kamerablickfeld sich keine Objekte in unmittelbarer Nähe befinden (z.B. Dachrinne oder Wand). Es kann in diesem Fall zu Reflektionen des IR Lichtes von diesen Objekten kommen. Die Effekte im Videobild wären ringförmige Überblendungen in entgegengesetzter Richtung des Objektes.

6. Technische gegevens
