BEDIENUNGSANLEITUNG BDV066 BLACK & DECKER

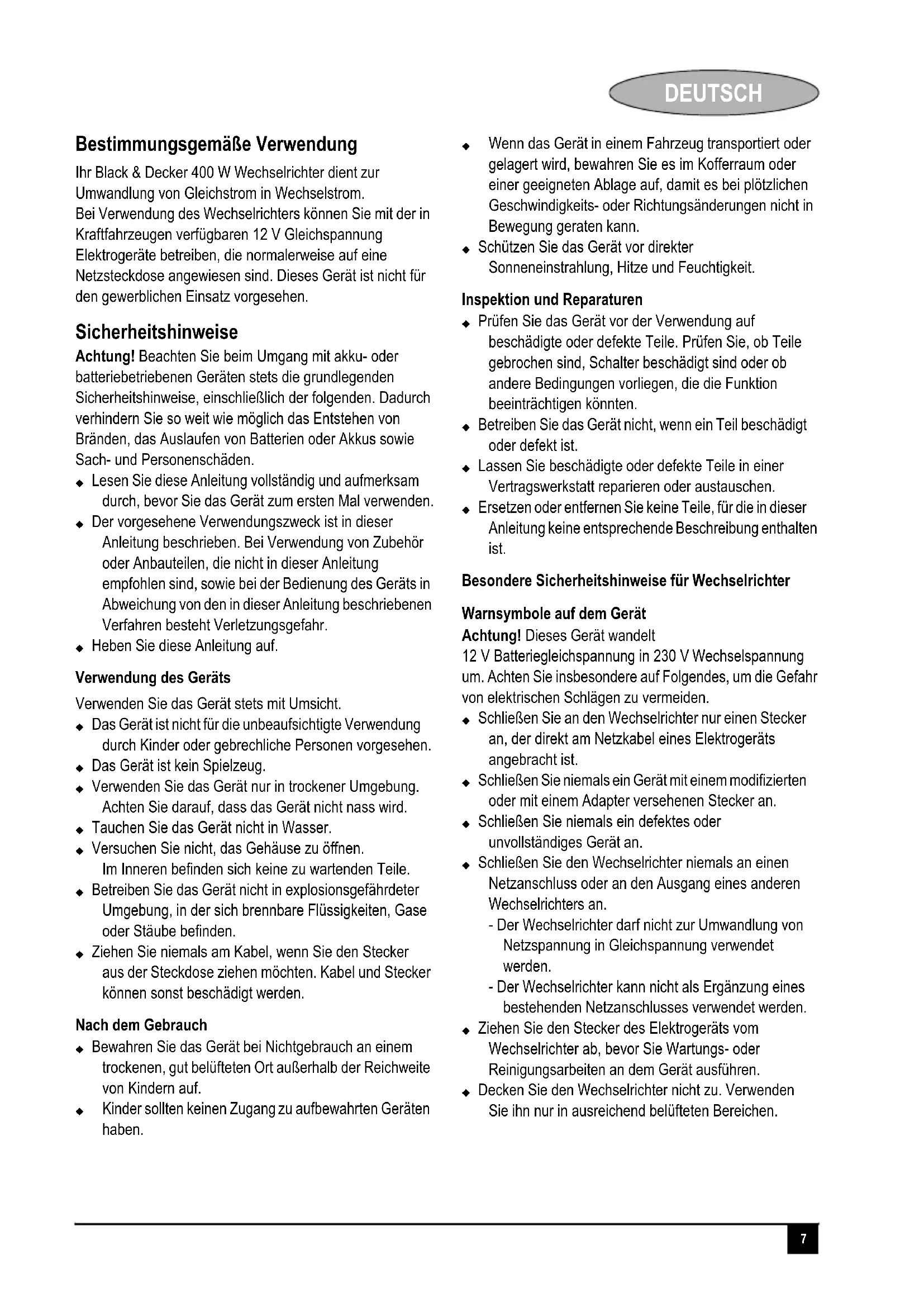

Bestimmungsgemäß Verwendung

Ihr Black & Decker 400 W Wechselrichter dient zur Umwandlung von Gleichstrom in Wechselstrom. Bei Verwendung des Wechselrichters konnen Sie mit der in Kraftfahrzeugen verfügbarbaren 12 V Gleichspannung Elektrogeräte betreiben, die normalerweise auf eine Netzsteckdose angewiesen sind. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

Achtung! Beachten Sie beim Umgang mit akku- oder batteriebetriebenen Geräten stets die grundlegenden Sicherheitshinweise, einschließlich der folgenden. Dadurch verhindern Sie soweit wie möglich das Entstehen von Bränden, das Auslaufen von Batterien oder Akkus sowie Sach- und Personenschäden.

Lesen Sie diese Anleitung vollständig und aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden.
Der vorgesehene Verwendungszweck ist in dieser Anleitung beschreiben. Bei Verwendung von Zubehor oder Anbauteilen, die nicht in dieser Anleitung empfohlen sind, sowie bei der Bedienung des Geräts in Abweichung von den in dieser Anleitung beschrieben Verfahren besteht Verletzungsgefahr.
Heben Sie diese Anleitung auf.

Verwendung des Gerats

Verwenden Sie das Gerät stets mit Umsicht.

Das Gerät ist nicht für die unbeaufsichtigte Verwendung durch Kinder oder gebrechliche Personen vorgesehen.
Das Gerat ist kein Spielzeug.
Verwenden Sie das Gerät nur in trockener Umgebung.
Achten Sie daraufuf, dass das Gerät nicht Nass wird.
Tauchen Sie das Gerät nicht in Wasser.
Versuchen Sie nicht, das Gehäuse zu öffnen. Im Inneren befinden sich keine zu wartenden Teile.
Betreiben Sie das Gerät nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.
Ziehen Sie niemals am Kabel, wenn Sie den Stecker aus der Steckdoseziehen möchten. Kabel und Stecker konnen sonst beschädigt werden.

Nach dem Gebrauch

Bewahren Sie das Gerät bei Nichtgebrauch an einem trockenen, gut belufteten Ort außerhalb der Reichweite von Kindern auf.
Kinder sollen den keinen Zugang zu aufbewahrten Geräten haben.

• Wenn das Gerät in einem Fahrzeug transportiert oder gelagert wird, bewahren Sie es im Kofferraum oder einer geeigneten Ablage auf, damit es bei plötzlichen Geschwindigkeits- oder Richtungsänderungen nicht in Bewegung geraten kann.
  Schützen Sie das Gerät vor direkter Sonneneinstrahlung, Hitze und Feuchtigkeit.

Inspektion und Reparaturen

• Prufen Sie das Gerät vor der Verwendung auf beschädigte oder defekte Teile. Prufen Sie, ob Teile gebrochen sind, Schalter beschädigt sind oder ob andere Bedingungen vorliegen, die die Funktion beeinträchtigen konnen.
• Betreiben Sie das Gerät nicht, wenn ein Teil beschädigt oder defekt ist.
• Lassen Sie beschädigte oder defekte Teile in einer Vertragswerkstatt reparieren oder austauschen.
• Ersetzen oder entfernen Sie keine Teile, für die in dieser Anleitung keine entsprechende Beschreibung enthalten ist.

Besondere Sicherheitshinweise für Wechselrichter

Warnsymbolole auf dem Gerät

Achtung! Dieses Gerät wandelt

12 V Batteriegleichspannung in 230 V Wechselspannung um. Achten Sie insbesondere auf Folgendes, um die Gefahr von elektrischen Schlagen zu vermeiden.

Schlieben Sie an den Wechselrichter nur einen Stecker an, der direkt am Netzkabel eines Elektrogerats angebracht ist.
Schlieben Sie niemals ein Gerät mit einem modifizierten oder mit einem Adapter versehenen Stecker an.
Schlieben Sie niemals ein defektes oder unvollständiges Gerät an.
Schließen Sie den Wechselrichter niemals an einen Netzanschluss oder an den Ausgang eines anderen Wechselrichters an.

• Der Wechselrichter darf nicht zur Umwandlung von Netzspannung in Gleichspannung verwendet werden.
• Der Wechselrichter kann nicht als Ergänzung eines bestehenden Netzanschlusses verwendet werden.

Ziehen Sie den Stecker des Elektrogerats vom Wechselrichter ab, bevor Sie Wartungs- oder Reinigungsrarbeiten an dem Gerät ausführten.
Decken Sie den Wechselrichter nicht zu. Verwenden Sieihn nur in ausreichend belufteten Bereichen.

DEUTSCH

Offnen Sie die Abdeckung des Wechselrichters nicht, im Inneren befinden sich keine zu wartenden Teile. Versuchen Sie nicht, die Elektronik des Wechselrichters zu überprüfen.
Überprüfen Sie, ob die Wechselstromanschlüsse sauber und sichere sind. Lose Stecker konnen zu einer Überhitzung des Kabels und zum Schmelzen der Isolierung führen.
Überprüfen Sie, ob die Polung korrekt ist.
Bauen Sie den Wechselrichter nicht in den Motorraum ein.
Verwenden Sie den Wechselrichter nicht für die Stromversorgung medizinischer Geräte.

Merkmale

1. Handgriff
2. Steckdose
3. Ein-/Ausschalter
4. 12-V-Stecker fur Zigarettenanzünder
5. Batterieklemmen
6. Betriebsanzeige
7. Anschlusse

Wellenform des Wechselrichterausgangs

Die Wellenform des Wechselstromausgangs ist eine "modificierte Sinuswelle".

These Wellenform ist für die meisten Wechselstromlasten geeignet, insbesondere auch für lineare Netzele und Schaltnetzele von Elektrogeräten, Transformatoren und Motoren.

Betriebsanleitung

Anforderungen an die Stromquelle

Die Stromquelle muss 12,5 V Gleichspannung und eine zum Betrieb der angeschlossenen Last ausreichende Stromstärke liefern.

Achtung! Der Wechselrichterarf nur an Batterien mit einer Nennausgangsspannung von 12 V angeschlossen werden. Bei Anschluss an eine 6-V-Batterie Funktioniert das Gerät nicht,bei Anschluss an eine 24-V-Batterie wird es dauerhaft beschädigt.

Anschluss an eine Stromquelle

Der Wechselrichter wird mit einem 12-V-Stecker für den Zigarettenanzünder (4) und Batterieklemmen (5) zum Anschluss an eine Gleichstromquelle geliefert.

Anschluss an eine Stromquelle mit Hilfe des 12-V-Steckers (nur bis 100 W)

Der 12-V-Stecker für den Zigarettenanzünder (4) kann zur Speisung des Wechselrichters bei einer Leistungsabgabe von bis zu 100 W verwendet werden. An der Spitze des Steckers befindet sich der Pluspol (+) und an der Seite der Minuspol (-).

Achtung! Setzen Sie die Anschlussringe auf die Anschlüsse (7) des Wechselrichters auf, bevor Sie den 12-V-Stecker für den Zigarettenanzünder in die Anschlussbuchse stecken. Stellen Sie sicher, dass der Ein-/Ausschalter (3) ausgeschelt ist und der Installationsbereich frei von entflammbaren Dämpfen ist.

Schlieben Sie den Anschlussring des roten Kabels am roten, mit (+) markierten Anschluss (7) auf der Rückseite des Wechselrichters an.
Schlieben Sie den Anschlussring des schwarzen Kabels am schwarzen, mit (-) markierten Anschluss (7) auf der Rückseite des Wechselrichters an.
Schließen Sie den Wechselrichter an die Stromquelle an, indem Sie den 12-V-Stecker (4) fest in die Anschlussbuchse des Zigarettenanzünders im Fahrzeug oder in eine passende Anschlussbuchse einer anderen Stromquelle stecken.

Achtung! Liegt die vom Wechselrichter zu erbringende Leistungsabgabe über 100 W, müssen Sie den Anschluss direkt an der Stromquelle vornehmen.

Achtung! Verwenden Sie das Gerät nicht in Elektrosystemen, bei denen Masse an Plus liegt (z. B. in alteren Fahrzeugen).

Achtung! Bei Anschluss mit vertauscher Polung brennt die Sicherung durch, und es konnen dauerhafte Schäden am Wechselrichter entstehen.

Hinweis: Bei verschiedeneen Fahrzeugen kann der Anschluss nur verwendet werden, wenn sich das Zündschloss in der Stellung befindet, in der elektrische Verbraucher mit Strom versorgt werden.

Der Einsatz des Wechselrichters ist sowohl bei laufendem als auch bei stehendem Fahrzeugmotor möglich. Wahrend des Anlassens des Motors darf der Wechselrichter jedoch nicht verwendet werden, da die Batteriespannung damit beträchtlich abfällt.

Der Wechselrichter verbraucht bei eingeschalteten Ein-/Ausschalter (3) weniger als 0,7 Ampere der Batterie, wenn keine Last anliegt und der Ein-/Ausschalter eingeschaltet ist. Er kannecause bei Nichtnutzung in den meisten Fällen mit der Batterie verbunden bleiben. Bleibt das Fahrzeug selbst jedoch eine Tage ungenutzt, muss der Wechselrichter von der Batterie getrennt werden.

Nennleistung vs. Ist-Leistung der angeschlossenen Elektrogeräte

An den meisten Elektrowerkzeugen, AV-Geräten und sonstigen Elektrogeräten befinden sich Hinweissschilder mit Angabe der Leistungsaufnahme in Ampere oder Watt. Stellen Sie sicher, dass die Leistungsaufnahme des durch den Wechselrichter zu speisenden Geräts hochstens 400 W beträgt.

Der Wechselrichter verfügt über einen Überlastungsschutz und schaltet automatisch ab, wenn die anliegende Last 400 W übersteigt.

Nach einem überlastungsbedingten Abschalten des Geräts konnen Sie es durch Aus- und Wiedereinschalten zusammen. Entfern den Sie zuvor die Überlastung.

Achtung! Mit dem Wechselrichter konnen Sie keine Geräte mit hohem Leistungsverbrauch oder Hitze erzeugende Geräte wie Haarföne, Toaster und Mikrowellen betreiben.

Schutzfunktionen des Wechselrichters

Am Gerät werden folgende potentiell gefährlichen Zustände angezeigt:

Niederspannungsschutz. Dieser Zustand birgt keine Gefahr für das Gerät, kann aber zu Schäden an der Stromquelle führen. Das Gerät erzeugt ein akustisches Warnsignal, wenn die Quellspannung unter 11 V +/-0,5 V Gleichspannung fällt, und schaltet sich automatisch aus, wenn die Eingangsspannung auf 10,5V + / - 0,5V Gleichspannung fällt. Schalten Sie das Gerät aus und wieder ein, wenn der Zustand behoben wurde.

Überspannungsschutz. Der Wechselrichter schaltet automatisch ab, wenn die Eingangsspannung 15,5 V +/-0,5V Gleichspannung übersteigt.

Kurzschlusslicherung. Durch Vertauschen der Polung oder durch Kurzschluss kann es zum Auslösen externer oder interner Sicherungen und zu irreparablen Schäden am Gerät kommt. Achten Sie beim Anschlussalanders auf die richtige Polung.

Überlastungsschutz. Der Wechselrichter schaltet automatisch ab, wenn die Dauerlast 400 W übersteigt. Sie können das Gerät nach Entfernen der Überlastung durch Aus- und Wiedereinschalten zurücksetzen.

Überhitzungsschutz. Bei Überhitzung schaltet das Gerät automatisch ab. Lassen Sie das Gerät mindestens 15 Minuten abkühlen, bevor Sie es nach einem überhitzungsbedingten Abschalten wieder einschalten. Trennen Sie zum Abkühlen alle Anschlüsse vom Gerät.

Anschluss an eine Stromquelle über die Kabel

Schließen Sie das Gerät über die Kabel folgendermaßendirekt an eine 12-V-Stromquelle an:

Stellen Sie sicher, dass das Gerät ausgeschaltet ist und der Installationsbereich frei von entflammbaren Dämpfen ist.
Schlieben Sie das rote Kabel an den roten mit (+) markierten Anschluss (7) auf der Rückseite des Wechselrichters an.
Schlieben Sie das schwarze Kabel an den schwarzen mit (-) markierten Anschluss (7) auf der Rückseite des Wechselrichters an.
Schlieben Sie die rote Batterieklemme (5) an den Pluspol der Batterie an.
Schlieben Sie die Schwarze Batterieklemme (5) an den Minuspol der Batterie an.
- Achten Sie daraufuf, dass die Batterieklemmen (5) und die Anschlüsse (7) sicher befestigt sind.
Schalten Sie den Ein-/Ausschalter (3) ein, und nutzen Sie das Gerät wie gewohnt.

Achtung! Lose Stecker können zu einer Überhitzung des Kabels und zum Schmelzen der Isolierung führen. Überprüfen Sie, ob die Polung korrekt ist. Schäden aufgrund falscher Polung werden durch unsere Garantie nicht abgedeckt.

Anschluss an die Last

Der Wechselrichter verfügt über eine Standardsteckdose (2). Stecken Sie das Kabel des gewünschten Geräts in die Steckdose (2). Stellen Sie sicher, dass die Leistungsaufnahme des Geräts 400 W nicht übersteigt.

Der Wechselrichter ist zum direkten Anschluss von Standardelectrogeräten mit Netzstecker ausgelegt. Schließen Sie den Wechselrichter nicht an Ihr Hausstromnetz an. Schließen Sie den Wechselrichter nicht an Wechselstromkreise mit Verbindung zwischen Nulleiter und Erde oder dem Minuspol der Stromquelle (Batterie) an. Achtung! Schließen Sie den Wechselrichter nicht an ein Wechselstromnetz an.

Hinweise für optimale Funktion

Für einen reibungslosen Betrieb sollte das Gerät auf einer flachen, festen Unterlage ruhen. Das Gerätarf nur in Bereichen verwendet werden, die folgende Kriterien erfüllen:

TROCKEN: Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten mit dem Gerät in Berührung kommt.

DEUTSCH

KUHL: Die Umgebungstemperatur der Luft sollt zwichen 4^ C und 40^ C (-39° F und 105° F) liegen. Ideal ist eine Temperatur zwischen 15^ C und 25^ C (60° F und 80°F). Halten Sie das Gerät nach Mochigkeit von direkter Sonneneinstrahlung fern.
AUSREICEND BELUFTET: Achten Sie auf ausreichenden Freiraum um das Gerät herum, damit die Luft zirkulieren kann. Platzieren Sie keine Gegenstände auf oder über dem Gerät, wenn es sich in Betrieb befindet. Bei zu hoher Innentemperatur schaltet das Gerät automatisch ab.
SICHER: Verwenden Sie das Gerät nicht in der Nähentflammbarer Materialien oder in Bereichen, in denen sich entflammbare Dämpfe oder Gase gesammelt haben können. Bei diesen Gerät kann es während des Herstellens oder Trennens der elektrischen Verbindungen zu Funkenschlag kommt.

Achtung! Wiederaufladbare Geräte: Bestimmte wiederaufladbare Geräte Funktionieren nicht problemlos mit einem Wechselrichter, der modifizierte Sinuswellen generriert. Sie benötigen zum ordnungsgemäßen Betrieb eine Standardnetzsteckdose, die eine reine Sinuswelle liefert. Der Hersteller empfeht daher, diese Art von Geräten nur an Netzsteckdosen und nicht mit dem Wechselrichter zu betreiben.

Dieses Problem besteht bei den meisten batteriebetriebenen Geräten nicht. Der Großteil dieser Geräte nutzt ein separates Ladegerät oder einen Transformer, der mit der Netzsteckdose verbunden wird. Die meisten Ladegerätte und Transformatoren können problemlos mit dem Wechselrichter betrieben werden.

Problebehebung

Falls der Ein-/Ausschalter (3) des Geräts eingeschaltet ist, aber die grüne Betriebsanzeige (6) nicht leuchtet und keine Ausgangsspannung anliegt:

Schalten Sie den Ein-/Ausschalter (3) aus.
Überprüfen Sie, ob alle Verbindungen mit der Stromquelle ordnungsgemäß ausgeführrt sind.
Überprüfen Sie den festen Sitz der Gleichstrom-Anschlüsse.

Wenn der Ein-/Ausschalter (3) des Geräts eingeschaltet ist und das Gerät nicht Funktioniert, die rote Stromversorgungs-LED (6) jedoch leuchtet, ist einer der folgenden Umstände eingetreten:

Niedrige Batteriespannung.
Überspannungsschutz.
Kurzschluss.
Überlastung.
Uberhitzung.

Schalten Sie den Ein-/Ausschalter (3) des Geräts aus, beheben Sie die Störung, und schalten Sie den Schalter (3) anschließend wieder ein.

Störungen des Fernsehbildes

Der Wechselrichter ist abgeschirmt, um Störungen von Fernsehgeräten auf ein Minimum zu reduzieren. In einigen Fällen können dennoch Störungen auftreten, insbesondere bei schwachen Fernsehsignalen.

Wartung

Ihr Black & Decker Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfrei Betrieb setzt eine regelmäßige Pflege und Reinigung voraus.

Achtung! Ziehen Sie den Netzstecker des Geräts aus der Steckdose, bevor Sie mit Wartungs- oder Reinigungsrarbeiten am Gerät beginnen.

Wischen Sie das Gerät gelegentlich mit einem feuchten Tuch ab. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis. Tauchen Sie das Gerät nicht in Wasser.

Ersetzen der Sicherung im Stecker fur den Zigarettenanzünder

Entfernen Sie die Kappe durch Drehung gegen den Uhrzeigersinn.
Entfernen Sie den Gummiring, den Zentrierstift und die Feder.
Nehmen Sie die Sicherung hersa.
- Setzen Sie eine neue Sicherung desselben Typs und derselben Groß (8 A) ein.
- Setzen Sie den Zentrierstift, die Feder und den Gummiring ein.
Bringen Sie die Kappe durch Drehung im Uhrzeigersinn an

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmull entsorgt werden.

Sollten Sie Ihr Black & Decker Produkt eines Tages ersetzen oder nicht mehr benötigen, entsorgen Sie es nicht mit dem Hausmüll, sondern führen Sie das Produkt einer getrennten Sammlung zu.

Durch die separate Sammlung von ausgedienten Produkten und Verpackungsmaterialien konnen Rohstoffe recycliert und wiederverwendet werden. Die Wiederverwendung aufbereiteter Materialien tragt zur Vermeidung der Umweltverschmutzung bei und senkt den Rohstoffbedarf.

Die Verordnung zur Abfallentsorgung ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmull gesammelt, an der örtlichen Abfallentsorgungseinrichtung abgegeben oder beim Kauf eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen.

Black & Decker nimmt ihre ausgedienten Black & Decker Geräte gern darüber und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zunehmen, geben Sie das Gerätotide bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

Bleisäurebatterien können vielse Male aufgeladen werden.Denken Sie bei der Entsorgung von verbrauchten Batterien an die Umwelt.

Werfen Sie Batterien nicht ins Feuer. Es besteht Explosionsgefahr.
Bleisäurebatterien (Pb) können recycliert werden. Batterien)duren keinesfalls mit dem Hausmull entsorgt werden. Halten Sie sich an die ortlichen Richtlinien zur Sondermullentsorgung.
Achten Sie darauf, dass die Batteriekontakte nicht kurzgeschlossen werden.
Beim Umgang mit der Batterie sollen den Sie ihr Gewicht berücksichtigten.
Lassen Sie die Batterie möglichst im Betrieb leer werden.

Verpacken Sie die Batterie in einem geeigneten Behälter, sodass die Batteriekontakte nicht kurzgeschlossen werden konnen.

Bringen Sie die Batterie zu ihrer Vertragswerkstatt oder zu einer Rücknahmestelle in ihrer Höhe. Die abgegebenen Batterien werden dem Recycling zugeführrt oder vorschrifsmäßig entsorgt.

Technische Daten
BDV066

Eingangsspannung VDC 12

Ausgangsspannung VAC 230

Leistungsabgabe W 400

Gewicht kg 1,25

EU-Konformitätserklung

BDV066-TYP2

Black & Decker erklärt, dass diese Produkte den folgenden

Normen entsprechen:

Normen und gesetzliche Vorschriften.

EN60950

Der Unterzeichne ist verantwortlich für die Zusammenstellung der technischen Daten und gibt diese Erklärung im Namen von Black & Decker ab.

Kevin Hewitt

Vereinigtes Königreich

10.11.2008

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie.
These Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schrankt diese keinesfalls ein. Sie gilt inSAMTlichenMitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleß bzw. den Austausch eines mangelhaften Gerätes, ohne dass dem Kunden damit mehr als unvermeidlich Unannehmlichkeiten entstehen, allerdings vorbehaltlich folgender Ausnahmen:

wenn das Gerat gewerblich, beruflich oder im Verleihgeschäft benutzt wurde;
wenn das Gerät missbrauchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde;
wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde;
wenn ein unbefugter Reparaturversuch durch andere Personal als das einer Vertragswerkstatt oder des Black & Decker Kundendienstes unternommen wurde.

DEUTSCH

Zur Inanspruchnahme dieser Garantie ist dem Verkauf ber bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Diese teilt Ohnen offen die nachstgelegene Vertragswerkstatt mit. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter:

www.2helpU.com

Bitte besuchen Sie unsere Websites

www.blackanddecker.de, um Ihr neuen Black & Decker-Produkt zu registrieren. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote. Weitere Informationen über die Marke Black & Decker und unsere Produkte finden Sie unter

www.blackanddecker.de.
